1 Spojovací části táhel závěsů slouží k přenosu a regulaci sil z prvku upevnění na potrubí (objímka, nosník) do částí upevnění k nosné konstrukci (oka, podložky, konzoly). Táhlo závěsu je tvořeno tyčí, dvěma kloubovými přípoji a napínacími prvky (jsou-li požadovány). Pro výchylky táhel menší než 0.5 závěsů trubek DN <= 50 je možné použít jen jeden kloub. Pro táhla s výchylkami nad 2.5 závěsů trubek DN => 200 doporučujeme použít sestavu táhla s alespoň jednou dvojicí připojovacích prvků závitové oko typ 832 čep typ 850. Možné je pouze zatížení táhla prostým tahem; tlakové síly při zvedání potrubí nelze přenést, stejně jako nelze použít vodorovné táhlo k zachycení bočních sil potrubí. V těchto dvou případech se musí použít sestavy kloubových vzpěr složené z prvků výrobní skupiny 4. Tabulka 8.1 Přehled typů spojovacích částí táhel závěsů Typ Název 801 Matice šestihranná Pojistná matice pro zajištění částí táhel proti vyšroubování 804 Spojovací matice Prvek pro spojení dvou tyčí typu Závitová tyč s pravým závitem Základní prvek táhla závěsu 815 Závitová tyč s pravým a levým závitem Prvek pro soustavu hrubého napínání táhla 816 Závitová tyč s pravým hrubým a pravým jemným závitem Prvek pro soustavu jemného napínání táhla 821 Napínací matice s pravým hrubým a pravým jemným závitem Prvek pro soustavu jemného napínání táhla 822 Napínací matice s pravým a levým závitem Prvek pro soustavu hrubého napínání táhla 831 Závitové oko lehké Prvek pro připojení k čepu 832 Závitové oko kované Prvek pro připojení k čepu 842 Vidlice s čepem Prvek pro připojení k oku 850 Čep Připojovací prvek Třídy únosnosti táhel vyjadřují jednotné dovolené zatížení součástí táhla a jednotné připojovací rozměry, které se vztahují i k ostatním výrobním skupinám: 3 nosníky, 7 třmeny, 9 připojovací části. Třída únosnosti je pořadové číslo, kterému přísluší průměr závitu táhla a průměr čepu, který je pro všechny součásti jedné třídy kompatibilní. Dovolené zatížení únosnost je stanoveno z přípustného zatížení nejslabší možné součásti z celého řetězce sestav RH a SH. Poznámka: Přípustné zatížení konkrétní sestavy závěsu může být i vyšší než dovolené zatížení definované v třídě únosnosti. V tom případě ale musí být provedena kontrola dílčích přípustných zatížení všech součástí sestavy. Přehled tříd únosnosti je uveden v tabulce.5 na straně.11 katalogu. Připojování táhel se provádí pomocí závitových ok typu 832 k čepům typu 850, dále pomocí závitových vidlic typu 832 k okům třmenu nebo úchytu nebo pomocí matic na podložku typu 932. Protisoučást připojení v řetězci musí být vždy ve stejné třídě únosnosti, u spojů čep-oko je možný rozdíl jednoho stupně třídy únosnosti v tom případě, že je vyšetřena únosnost spoje. Napínání táhel závěsů všechny závěsy trubek DN => 80 musejí být opakovatelně výškově seříditelné, a to i během provozu. Tento požadavek je možné realizovat třemi způsoby: 8.1

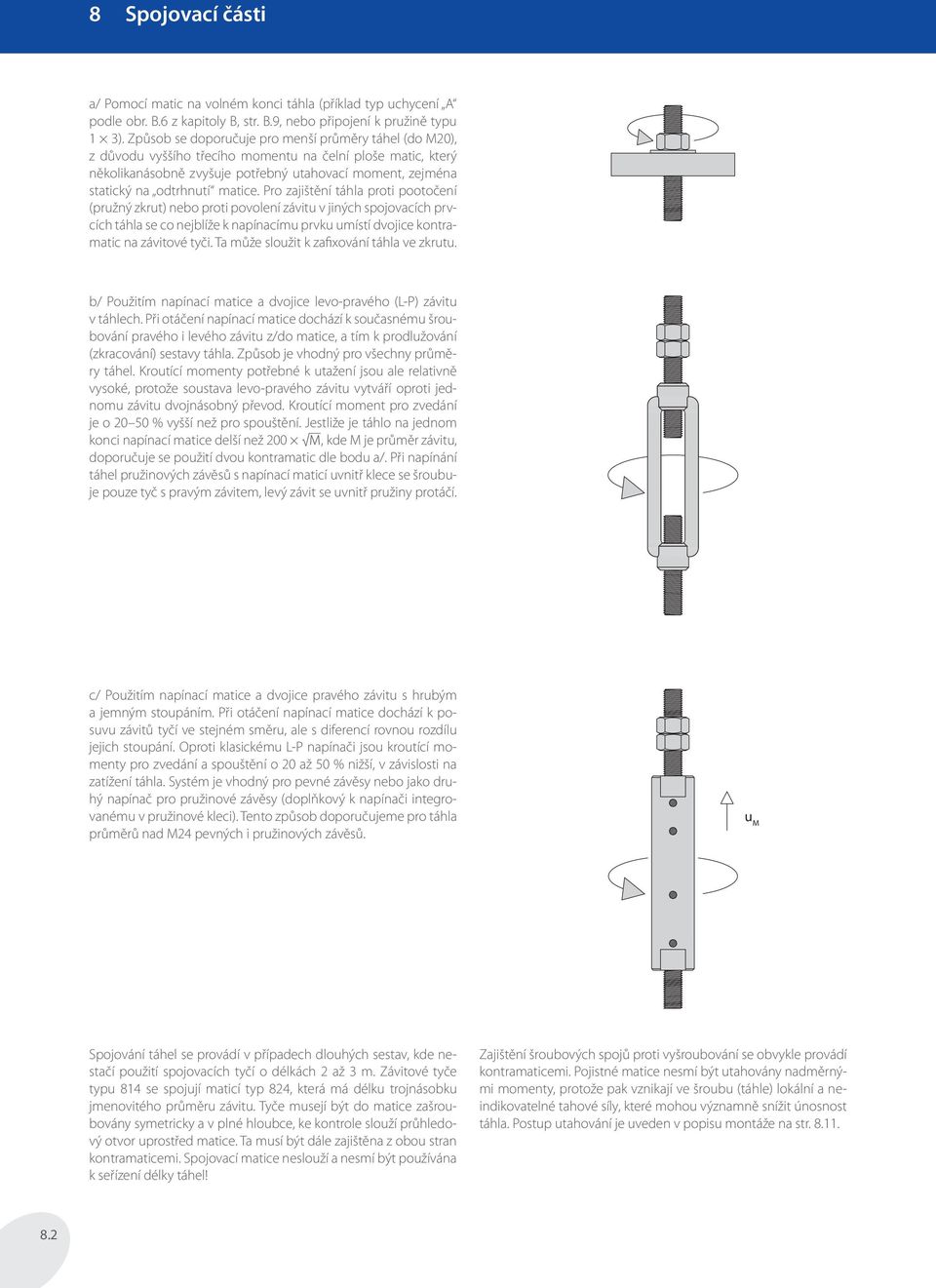

2 a/ Pomocí matic na volném konci táhla (příklad typ uchycení podle obr. B.6 z kapitoly B, str. B.9, nebo připojení k pružině typu 1 3). Způsob se doporučuje pro menší průměry táhel (do M20), z důvodu vyššího třecího momentu na čelní ploše matic, který několikanásobně zvyšuje potřebný utahovací moment, zejména statický na odtrhnutí matice. Pro zajištění táhla proti pootočení (pružný zkrut) nebo proti povolení závitu v jiných spojovacích prvcích táhla se co nejblíže k napínacímu prvku umístí dvojice kontramatic na závitové tyči. Ta může sloužit k zafixování táhla ve zkrutu. b/ m napínací matice a dvojice levo-pravého (-P) závitu v táhlech. Při otáčení napínací matice dochází k současnému šroubování pravého i levého závitu z/do matice, a tím k prodlužování (zkracování) sestavy táhla. Způsob je vhodný pro všechny průměry táhel. Kroutící momenty potřebné k utažení jsou ale relativně vysoké, protože soustava levo-pravého závitu vytváří oproti jednomu závitu dvojnásobný převod. Kroutící moment pro zvedání je o % vyšší než pro spouštění. Jestliže je táhlo na jednom konci napínací matice delší než 200, kde M je průměr závitu, doporučuje se použití dvou kontramatic dle bodu a/. Při napínání táhel pružinových závěsů s napínací maticí uvnitř klece se šroubuje pouze tyč s pravým závitem, levý závit se uvnitř pružiny protáčí. c/ m napínací matice a dvojice pravého závitu s hrubým a jemným stoupáním. Při otáčení napínací matice dochází k posuvu závitů tyčí ve stejném směru, ale s diferencí rovnou rozdílu jejich stoupání. Oproti klasickému -P napínači jsou kroutící momenty pro zvedání a spouštění o 20 až 50 % nižší, v závislosti na zatížení táhla. Systém je vhodný pro pevné závěsy nebo jako druhý napínač pro pružinové závěsy (doplňkový k napínači integrovanému v pružinové kleci). Tento způsob doporučujeme pro táhla průměrů nad M24 pevných i pružinových závěsů. u M Spojování táhel se provádí v případech dlouhých sestav, kde nestačí použití spojovacích tyčí o délkách 2 až 3 m. Závitové tyče typu 814 se spojují maticí typ 824, která má délku trojnásobku jmenovitého průměru závitu. Tyče musejí být do matice zašroubovány symetricky a v plné hloubce, ke kontrole slouží průhledový otvor uprostřed matice. Ta musí být dále zajištěna z obou stran kontramaticemi. Spojovací matice neslouží a nesmí být používána k seřízení délky táhel! Zajištění šroubových spojů proti vyšroubování se obvykle provádí kontramaticemi. Pojistné matice nesmí být utahovány nadměrnými momenty, protože pak vznikají ve šroubu (táhle) lokální a neindikovatelné tahové síly, které mohou významně snížit únosnost táhla. Postup utahování je uveden v popisu montáže na str

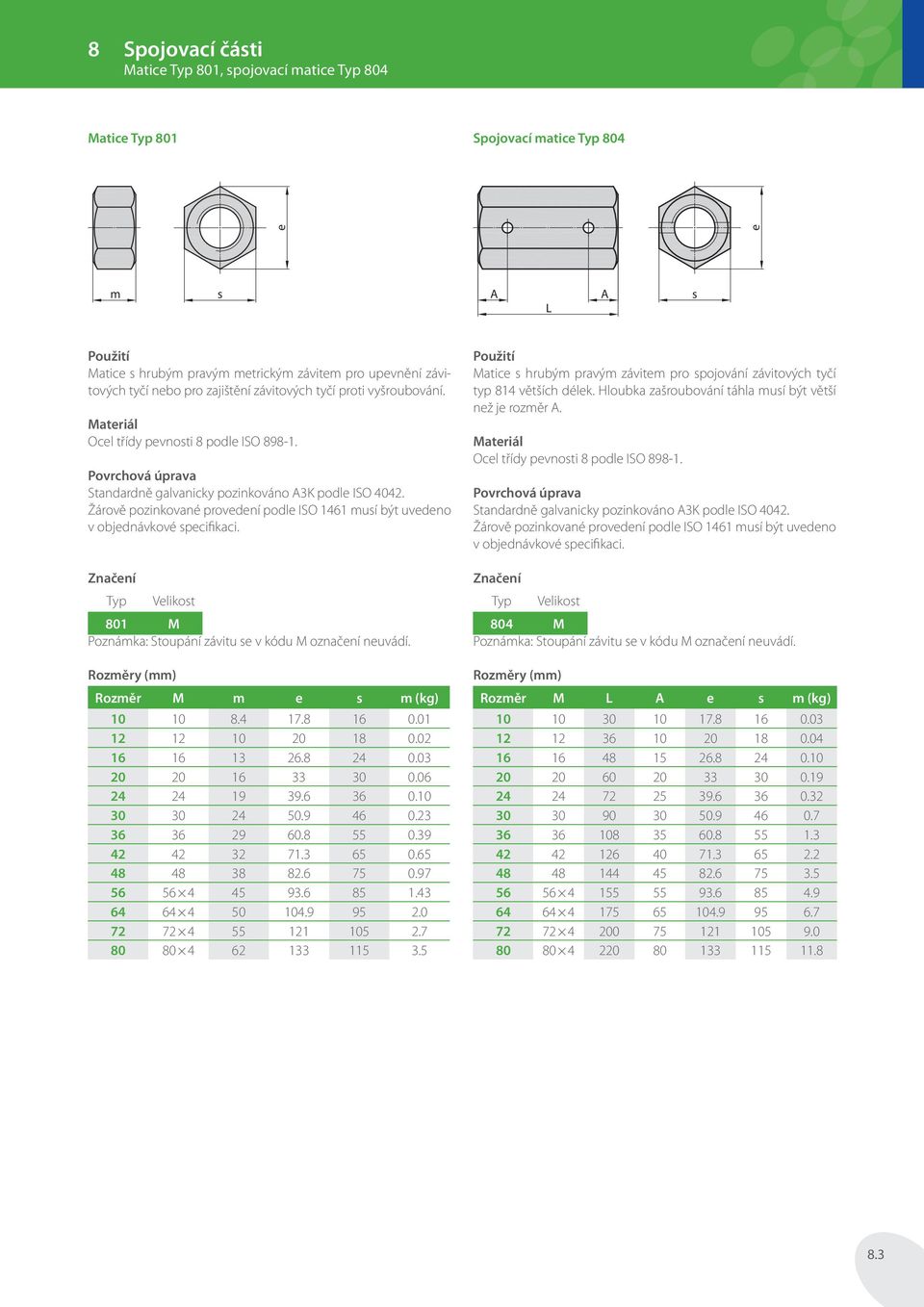

3 Matice Typ 801, spojovací matice Typ 804 Matice Typ 801 Spojovací matice Typ 804 e e m s s Matice s hrubým pravým metrickým závitem pro upevnění závitových tyčí nebo pro zajištění závitových tyčí proti vyšroubování. Ocel třídy pevnosti 8 podle ISO Standardně galvanicky pozinkováno 3K podle ISO Typ Velikost 801 M Poznámka: Stoupání závitu se v kódu M označení neuvádí. Rozměry (mm) Rozměr M m e s m (kg) Matice s hrubým pravým závitem pro spojování závitových tyčí typ 814 větších délek. Hloubka zašroubování táhla musí být větší než je rozměr. Ocel třídy pevnosti 8 podle ISO Standardně galvanicky pozinkováno 3K podle ISO M Poznámka: Stoupání závitu se v kódu M označení neuvádí. Rozměry (mm) Rozměr M e s m (kg)

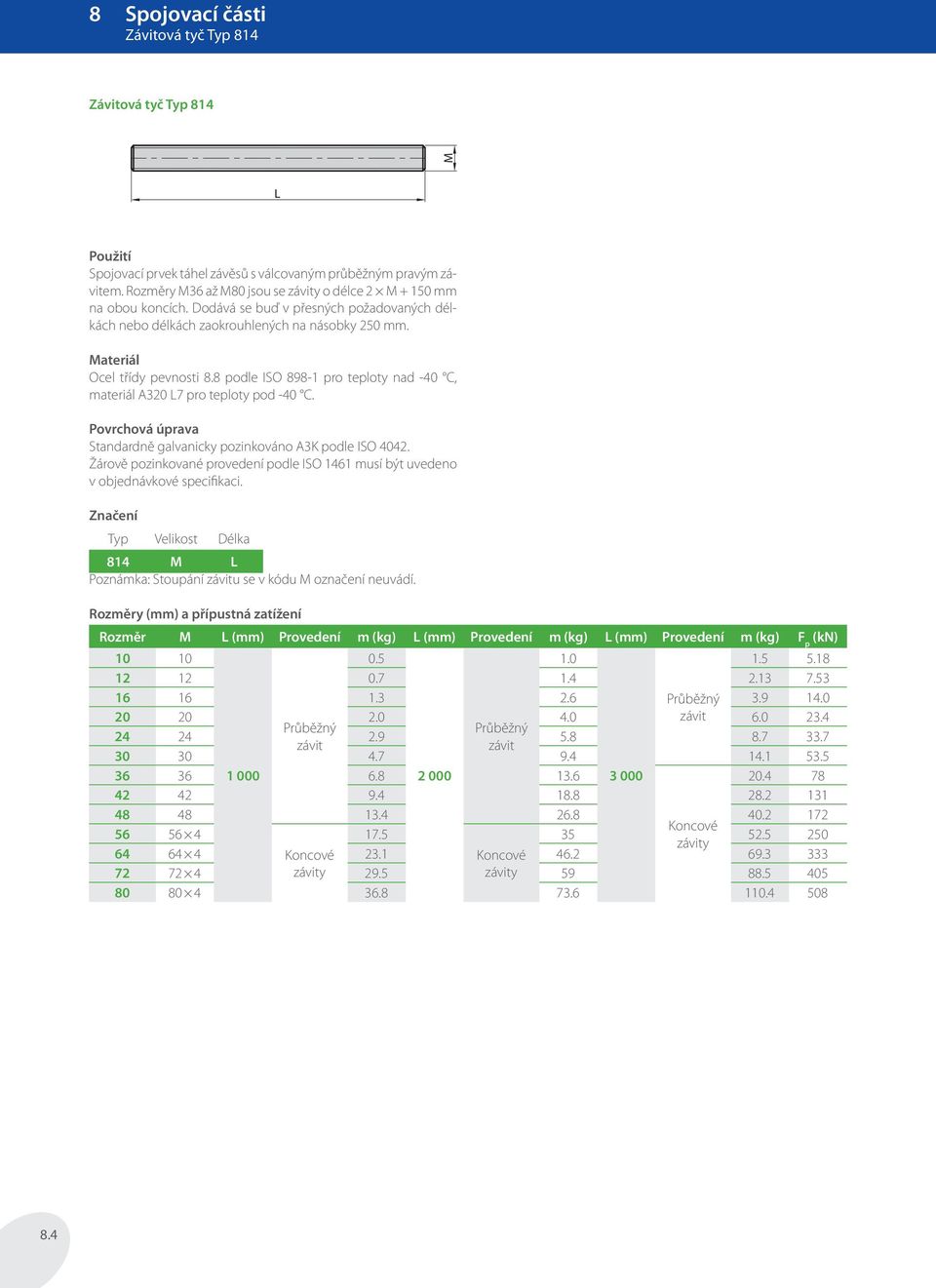

4 Závitová tyč Typ 814 Závitová tyč Typ 814 M Spojovací prvek táhel závěsů s válcovaným průběžným pravým závitem. Rozměry M36 až M80 jsou se závity o délce 2 M mm na obou koncích. Dodává se buď v přesných požadovaných délkách nebo délkách zaokrouhlených na násobky 250 mm. Ocel třídy pevnosti 8.8 podle ISO pro teploty nad -40 C, materiál pro teploty pod -40 C. Standardně galvanicky pozinkováno 3K podle ISO Délka 814 M Poznámka: Stoupání závitu se v kódu M označení neuvádí. Rozměr M (mm) Provedení m (kg) (mm) Provedení m (kg) (mm) Provedení m (kg) F p Průběžný závit Průběžný Průběžný závit závit Koncové závity Koncové 23.1 Koncové závity 29.5 závity

5 Závitová tyč Typ 815, závitová tyč Typ 816 Závitová tyč Typ 815 Závitová tyč Typ 816 Fine Right Coarse Right M MR MF MR R F R Spojovací a napínací prvek táhel s pravým a levým válcovaným závitem. Pro spojení napínací matice typ 822 a vidlice s čepem nebo závitového oka. Ocel třídy pevnosti 8.8 podle ISO pro teploty nad -40 C, materiál pro teploty pod -40 C. Standardně galvanicky pozinkováno 3K podle ISO M Poznámka: Stoupání závitu se v kódu M označení neuvádí. Rozměr M (mm) R (mm) (mm) m (kg) F p Spojovací a napínací prvek táhel s pravým hrubým a pravým jemným válcovaným závitem. Pro spojení napínací matice typ 821 a vidlice s čepem nebo závitového oka. Ocel třídy pevnosti 8.8 podle ISO pro teploty nad -40 C, materiál pro teploty pod -40 C. Standardně galvanicky pozinkováno 3K podle ISO M Poznámka: Stoupání závitu se v kódu M označení neuvádí. Rozměr M R M F (mm) R (mm) F (mm) m (kg) F p

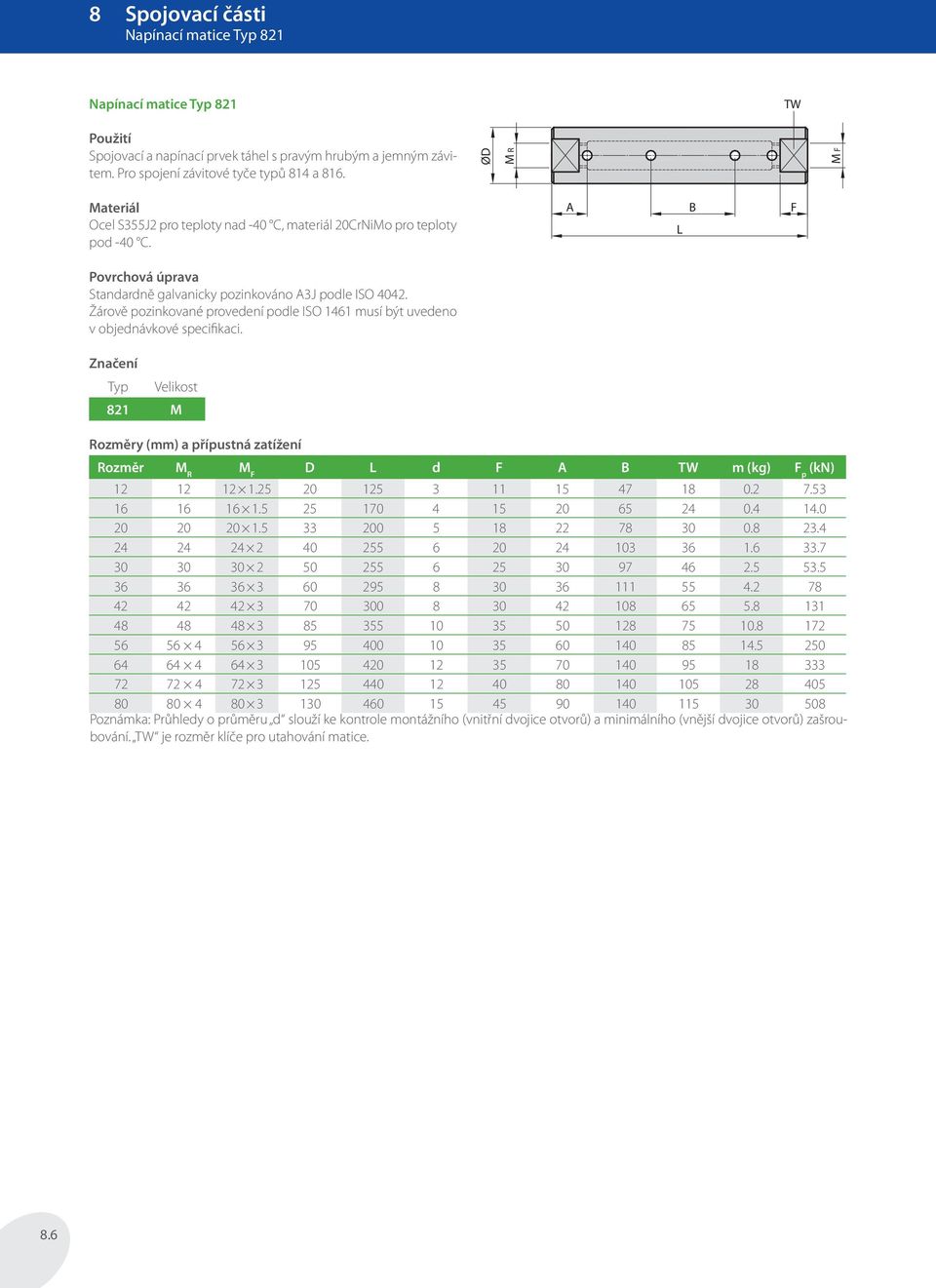

6 Napínací matice Typ 821 Napínací matice Typ 821 TW Spojovací a napínací prvek táhel s pravým hrubým a jemným závitem. Pro spojení závitové tyče typů 814 a 816. ØD M R M F Ocel S355J2 pro teploty nad -40 C, materiál 20CrNiMo pro teploty pod -40 C. B F Standardně galvanicky pozinkováno 3J podle ISO M Rozměr M R M F D d F B TW m (kg) F p Poznámka: Průhledy o průměru d slouží ke kontrole montážního (vnitřní dvojice otvorů) a minimálního (vnější dvojice otvorů) zašroubování. TW je rozměr klíče pro utahování matice. 8.6

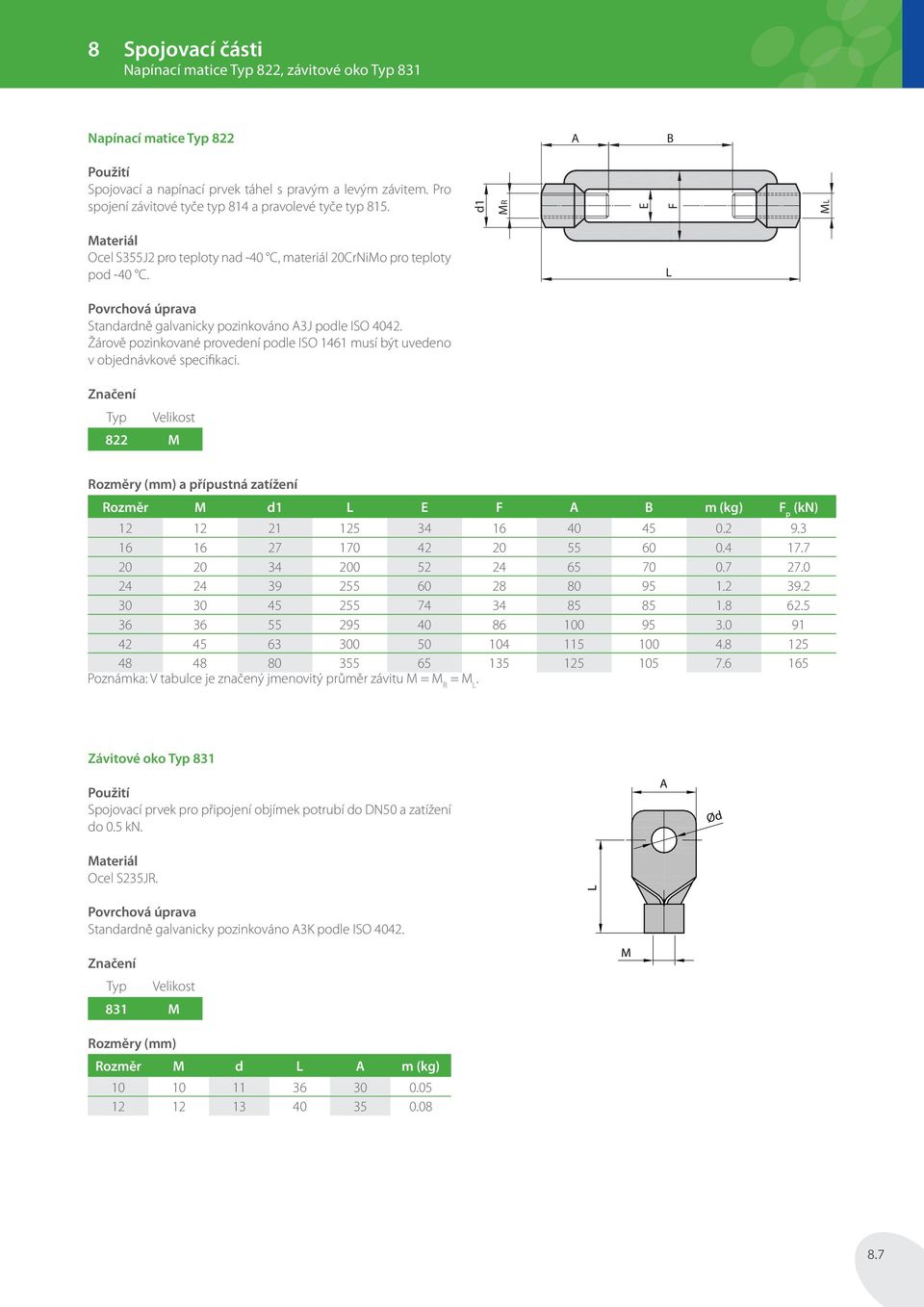

7 Napínací matice Typ 822, závitové oko Typ 831 Napínací matice Typ 822 B Spojovací a napínací prvek táhel s pravým a levým závitem. Pro spojení závitové tyče typ 814 a pravolevé tyče typ 815. d1 MR E F M Ocel S355J2 pro teploty nad -40 C, materiál 20CrNiMo pro teploty pod -40 C. Standardně galvanicky pozinkováno 3J podle ISO Typ Velikost 822 M Rozměr M d1 E F B m (kg) F p Poznámka: V tabulce je značený jmenovitý průměr závitu M = M R = M. Závitové oko Typ 831 Spojovací prvek pro připojení objímek potrubí do DN50 a zatížení do 0.5 kn. Ød Ocel S235JR. Standardně galvanicky pozinkováno 3K podle ISO M M Rozměry (mm) Rozměr M d m (kg)

8 Závitové oko Typ 832 Závitové oko Typ 832 Kované oko pro spojení závitové tyče a čepu objímky nebo horního uchycení. Průměr čepu je možné zvolit o jeden stupeň větší než je jmenovitá velikost oka (průměr závitu). Ocel S355J2 pro teploty nad -40 C, materiál 20 CrNiMo pro teploty pod -40 C. E G d1 B F Standardně galvanicky pozinkováno 3J podle ISO M D 832 M Rozměr M E D d1 F B G m (kg) F p

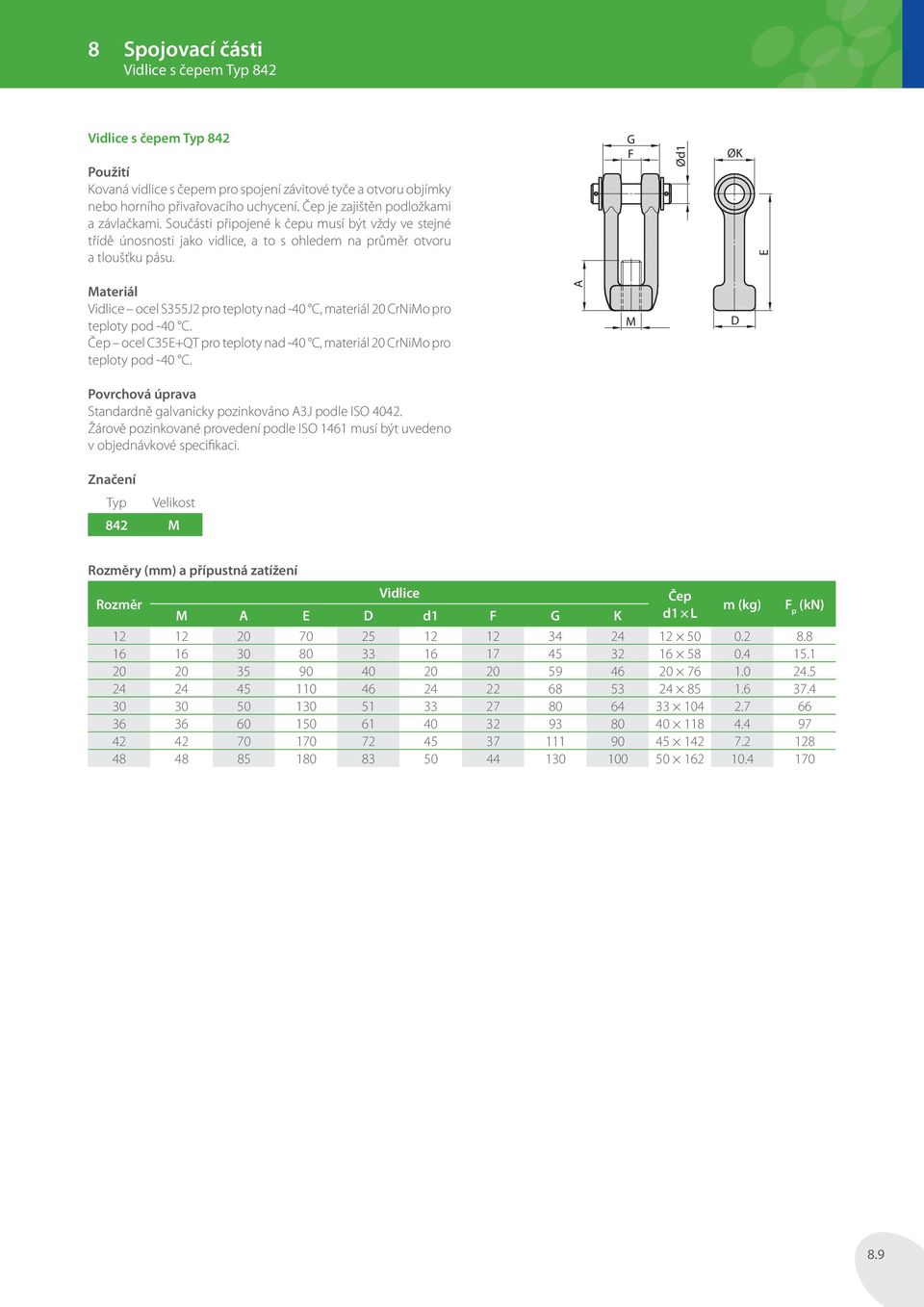

9 Vidlice s čepem Typ 842 Vidlice s čepem Typ 842 Kovaná vidlice s čepem pro spojení závitové tyče a otvoru objímky nebo horního přivařovacího uchycení. Čep je zajištěn podložkami a závlačkami. Součásti připojené k čepu musí být vždy ve stejné třídě únosnosti jako vidlice, a to s ohledem na průměr otvoru a tloušťku pásu. G F Ød1 ØK E Vidlice ocel S355J2 pro teploty nad -40 C, materiál 20 CrNiMo pro teploty pod -40 C. Čep ocel C35E+QT pro teploty nad -40 C, materiál 20 CrNiMo pro teploty pod -40 C. M D Standardně galvanicky pozinkováno 3J podle ISO M Rozměr Vidlice Čep M E D d1 F G K d1 m (kg) F p

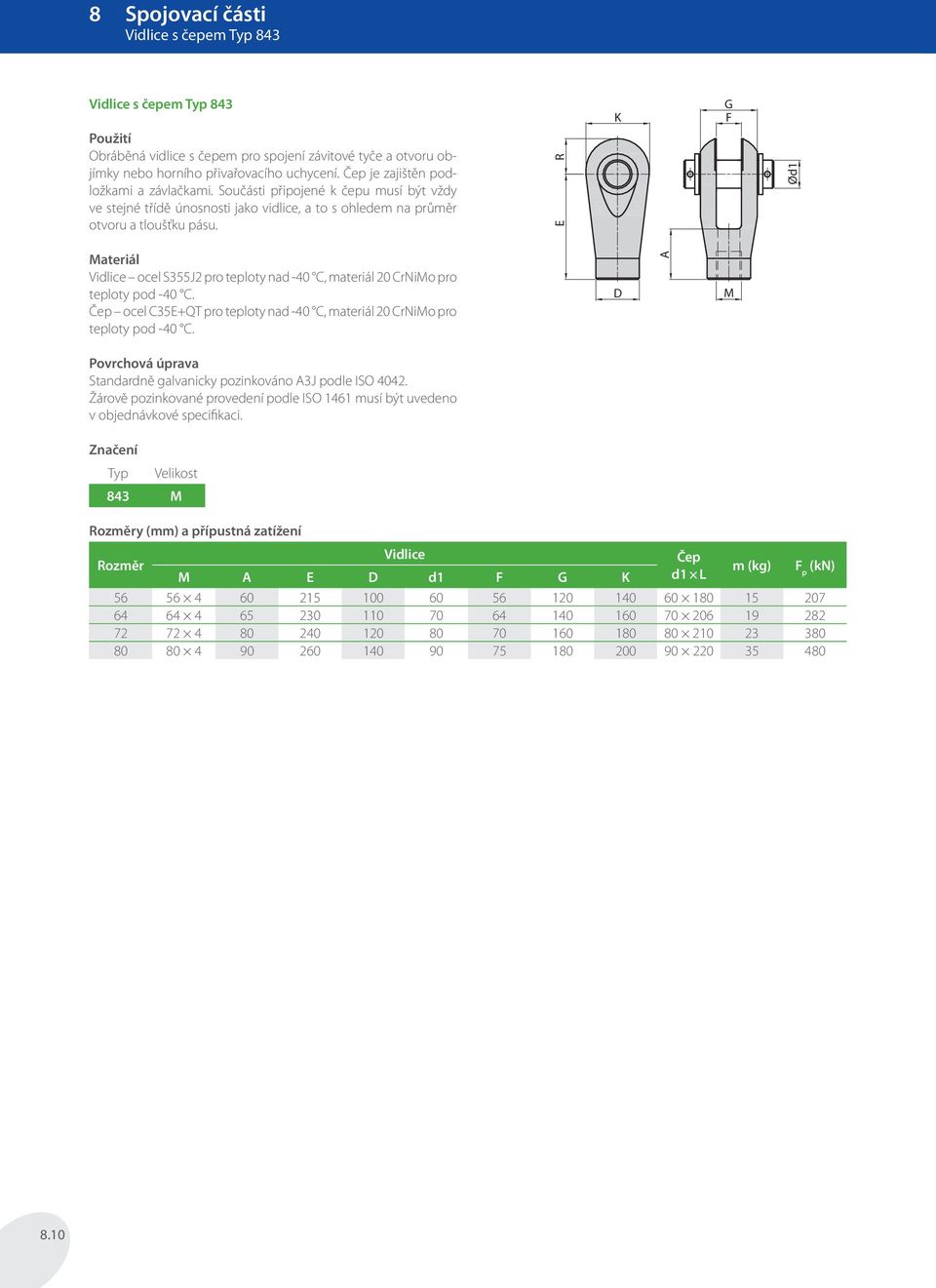

10 Vidlice s čepem Typ 843 Vidlice s čepem Typ 843 Obráběná vidlice s čepem pro spojení závitové tyče a otvoru objímky nebo horního přivařovacího uchycení. Čep je zajištěn podložkami a závlačkami. Součásti připojené k čepu musí být vždy ve stejné třídě únosnosti jako vidlice, a to s ohledem na průměr otvoru a tloušťku pásu. R E K G F Ød1 Vidlice ocel S355J2 pro teploty nad -40 C, materiál 20 CrNiMo pro teploty pod -40 C. Čep ocel C35E+QT pro teploty nad -40 C, materiál 20 CrNiMo pro teploty pod -40 C. D M Standardně galvanicky pozinkováno 3J podle ISO Typ Velikost 843 M Rozměr Vidlice Čep M E D d1 F G K d1 m (kg) F p

11 Čep Typ 850 Čep Typ 850 Spojovací čep s podložkami a závlačkami pro vidlice typ 842, 843 a objímky typ 723, 733, 744. Ocel C45E+N nebo C35+QT podle EN Galvanicky pozinkováno 5J podle ISO d Rozměry (mm) Rozměr d d1 D 1 Závlačka m (kg) Ødp 1 Ødh11 ØD 8.11

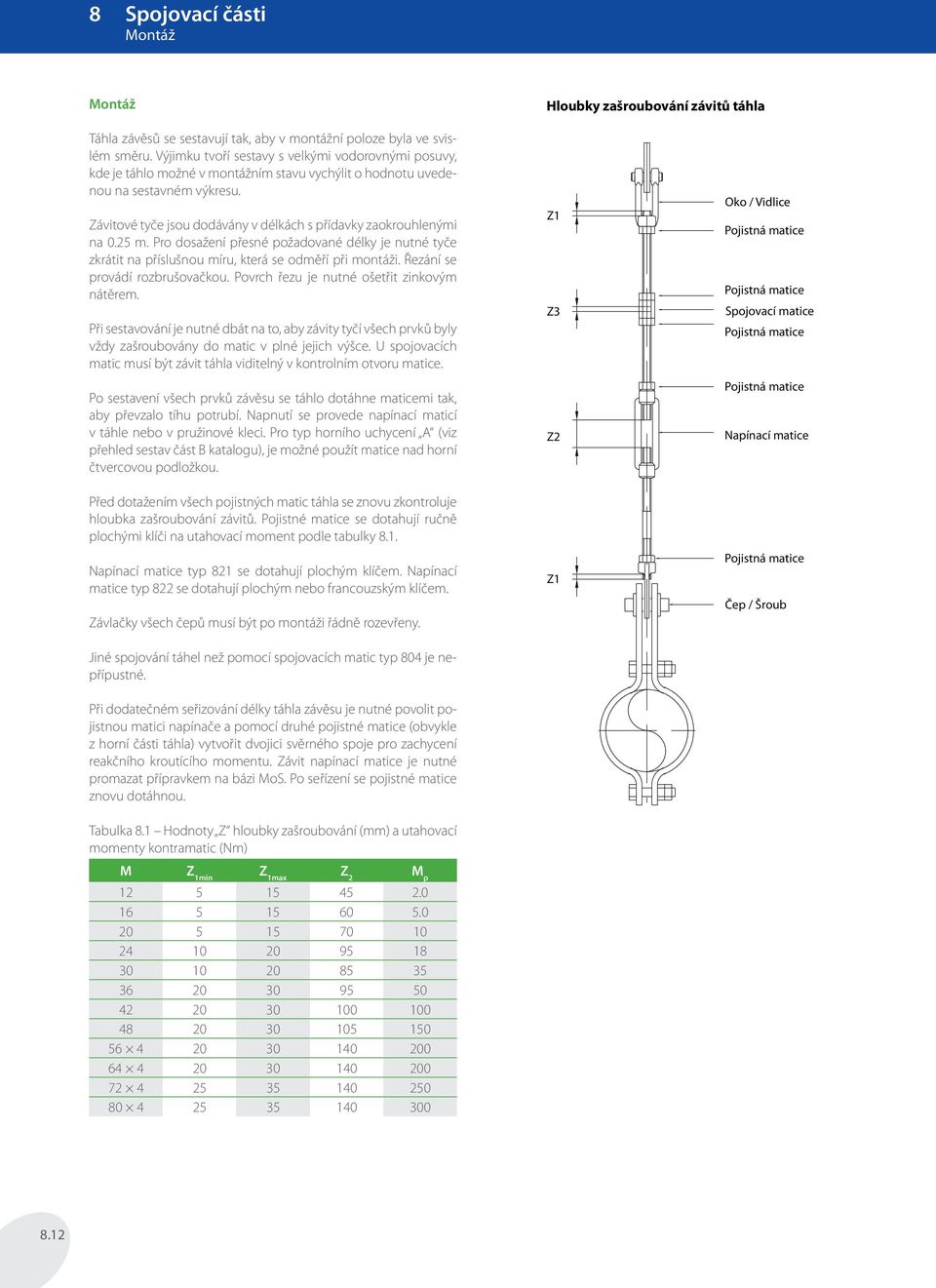

12 Montáž Montáž Hloubky zašroubování závitů táhla Táhla závěsů se sestavují tak, aby v montážní poloze byla ve svislém směru. Výjimku tvoří sestavy s velkými vodorovnými posuvy, kde je táhlo možné v montážním stavu vychýlit o hodnotu uvedenou na sestavném výkresu. Závitové tyče jsou dodávány v délkách s přídavky zaokrouhlenými na 0.25 m. Pro dosažení přesné požadované délky je nutné tyče zkrátit na příslušnou míru, která se odměří při montáži. Řezání se provádí rozbrušovačkou. Povrch řezu je nutné ošetřit zinkovým nátěrem. Při sestavování je nutné dbát na to, aby závity tyčí všech prvků byly vždy zašroubovány do matic v plné jejich výšce. U spojovacích matic musí být závit táhla viditelný v kontrolním otvoru matice. Po sestavení všech prvků závěsu se táhlo dotáhne maticemi tak, aby převzalo tíhu potrubí. Napnutí se provede napínací maticí v táhle nebo v pružinové kleci. Pro typ horního uchycení (viz přehled sestav část B katalogu), je možné použít matice nad horní čtvercovou podložkou. Před dotažením všech pojistných matic táhla se znovu zkontroluje hloubka zašroubování závitů. Pojistné matice se dotahují ručně plochými klíči na utahovací moment podle tabulky 8.1. Napínací matice typ 821 se dotahují plochým klíčem. Napínací matice typ 822 se dotahují plochým nebo francouzským klíčem. Závlačky všech čepů musí být po montáži řádně rozevřeny. Jiné spojování táhel než pomocí spojovacích matic typ 804 je nepřípustné. Při dodatečném seřizování délky táhla závěsu je nutné povolit pojistnou matici napínače a pomocí druhé pojistné matice (obvykle z horní části táhla) vytvořit dvojici svěrného spoje pro zachycení reakčního kroutícího momentu. Závit napínací matice je nutné promazat přípravkem na bázi MoS. Po seřízení se pojistné matice znovu dotáhnou. Tabulka 8.1 Hodnoty Z hloubky zašroubování (mm) a utahovací momenty kontramatic (Nm) M Z 1min Z 1max Z 2 M p Z1 Z3 Z2 Z1 Oko / Vidlice Pojistná matice Pojistná matice Spojovací matice Pojistná matice Pojistná matice Napínací matice Pojistná matice Čep / Šroub 8.12
