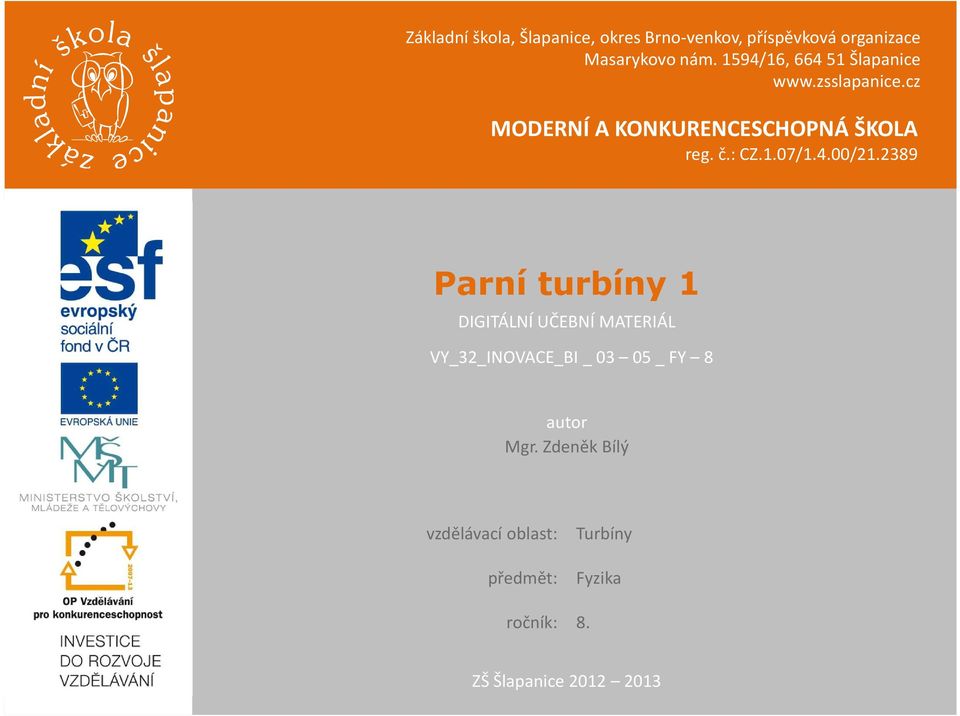

1 Základní škola, Šlapanice, okres Brno-venkov, příspěvková organizace Masarykovo nám. 1594/16, Šlapanice MODERNÍ A KONKURENCESCHOPNÁ ŠKOLA reg. č.: CZ.1.07/1.4.00/ Parní turbíny 1 DIGITÁLNÍ UČEBNÍ MATERIÁL VY_32_INOVACE_BI _ _ FY 8 autor Mgr. Zdeněk Bílý vzdělávací oblast: předmět: ročník: Turbíny Fyzika 8. ZŠ Šlapanice

2 Anotace Prezentace slouží k výkladu, procvičení a zapamatování učiva. Seznamuje s druha činností parních turbín. Žák chápe proč jsou perní turbíny efektivnější než perní stroj a v čem je jejich velká výhoda.

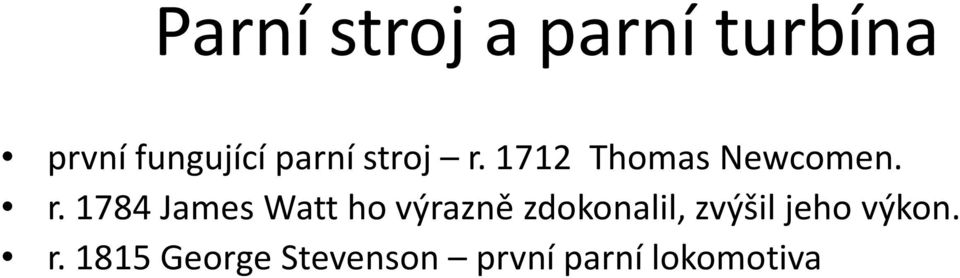

3 Parní stroj a parní turbína první fungující parní stroj r Thomas Newcomen. r James Watt ho výrazně zdokonalil, zvýšil jeho výkon. r George Stevenson první parní lokomotiva

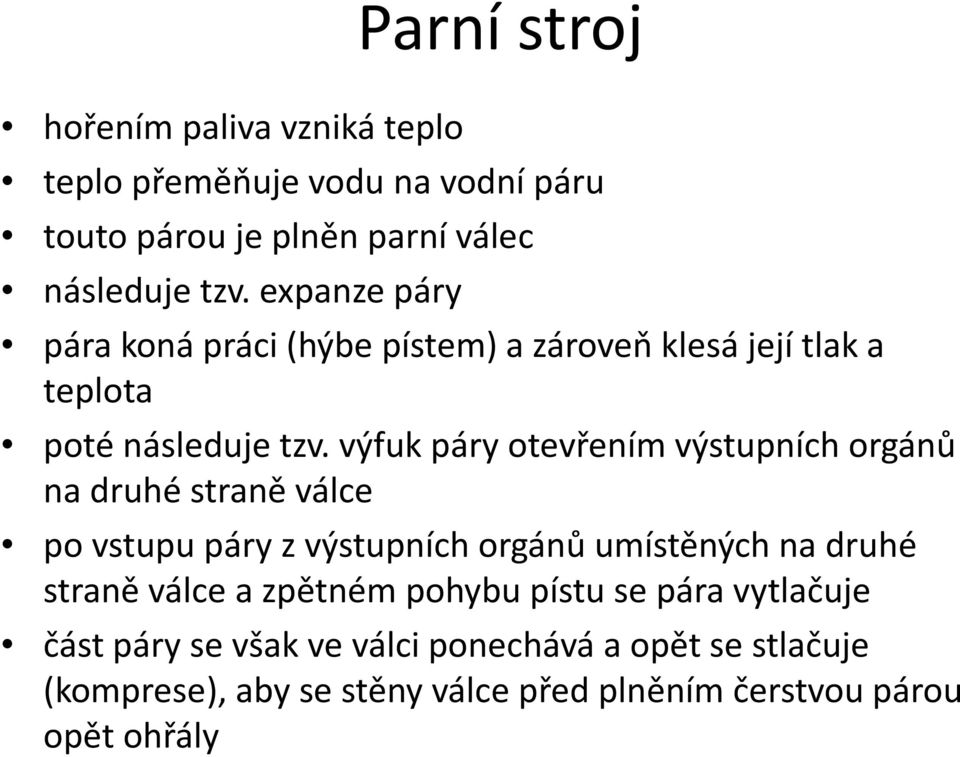

4 Parní stroj hořením paliva vzniká teplo teplo přeměňuje vodu na vodní páru touto párou je plněn parní válec následuje tzv. expanze páry pára koná práci (hýbe pístem) a zároveň klesá její tlak a teplota poté následuje tzv. výfuk páry otevřením výstupních orgánů na druhé straně válce po vstupu páry z výstupních orgánů umístěných na druhé straně válce a zpětném pohybu pístu se pára vytlačuje část páry se však ve válci ponechává a opět se stlačuje (komprese), aby se stěny válce před plněním čerstvou párou opět ohřály

výfuk páry otevřením výstupních orgánů na druhé straně válce po vstupu páry z výstupních orgánů umístěných na druhé straně válce

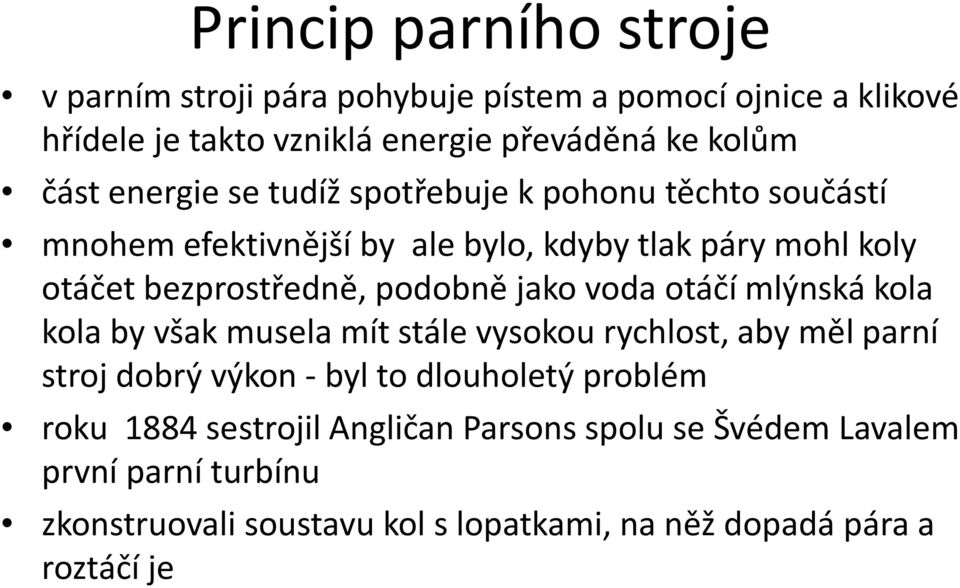

5 Princip parního stroje v parním stroji pára pohybuje pístem a pomocí ojnice a klikové hřídele je takto vzniklá energie převáděná ke kolům část energie se tudíž spotřebuje k pohonu těchto součástí mnohem efektivnější by ale bylo, kdyby tlak páry mohl koly otáčet bezprostředně, podobně jako voda otáčí mlýnská kola kola by však musela mít stále vysokou rychlost, aby měl parní stroj dobrý výkon - byl to dlouholetý problém roku 1884 sestrojil Angličan Parsons spolu se Švédem Lavalem první parní turbínu zkonstruovali soustavu kol s lopatkami, na něž dopadá pára a roztáčí je

jako voda otáčí mlýnská kola kola by však musela mít stále vysokou rychlost, aby měl parní stroj dobrý výkon - byl to dlouholetý problém roku

6 Parní turbína kola vzdálenější od zdroje páry jsou větší a kola, která jsou zdroji bližší, jsou menší potřebné rychlosti dosahuje pára expanzí v zúženém průtokovém průřezu tlak a teplota páry při expanzi stejně jako u parního stroje klesají a pára se ochlazuje otáčky první parní turbíny ot./min. parní turbíny byly mnohem účinnější než parní stroje a jejich provoz byl levnější, což je předurčilo k rozsáhlému použití tyto turbíny chtěl pro výrobu elektrické energie proto zkonstruoval dynamo, které mohlo být poháněné stejnou vysokou rychlostí jako jeho turbíny tyto turbíny jsou dodnes v celém světě jedním z hlavních zdrojů elektrické energie

parní turbíny byly mnohem účinnější než parní stroje a jejich provoz byl levnější, což je předurčilo k rozsáhlému použití tyto turbíny chtěl pro výrobu elektrické

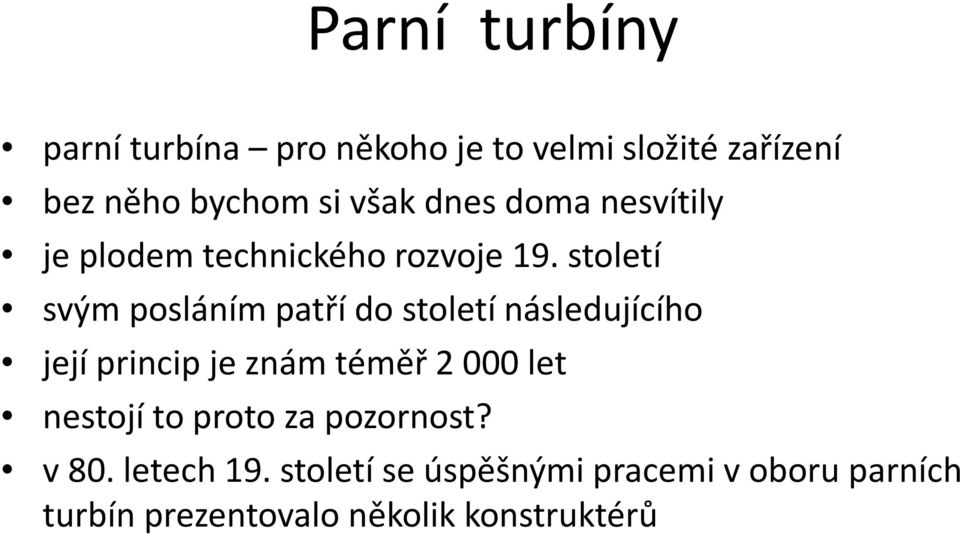

7 Parní turbíny parní turbína pro někoho je to velmi složité zařízení bez něho bychom si však dnes doma nesvítily je plodem technického rozvoje 19. století svým posláním patří do století následujícího její princip je znám téměř let nestojí to proto za pozornost? v 80. letech 19. století se úspěšnými pracemi v oboru parních turbín prezentovalo několik konstruktérů

století svým posláním patří do století následujícího její princip je znám téměř 2 000 let

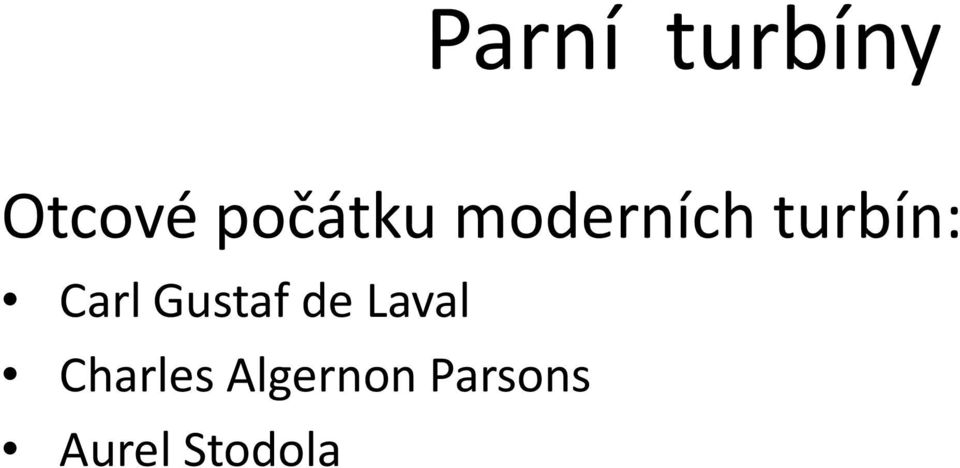

8 Parní turbíny Otcové počátku moderních turbín: Carl Gustaf de Laval Charles Algernon Parsons Aurel Stodola

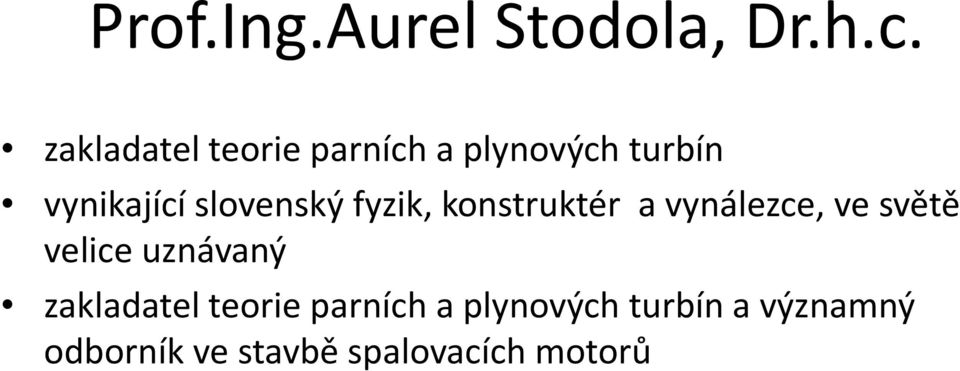

9 Prof.Ing.Aurel Stodola, Dr.h.c. zakladatel teorie parních a plynových turbín vynikající slovenský fyzik, konstruktér a vynálezce, ve světě velice uznávaný zakladatel teorie parních a plynových turbín a významný odborník ve stavbě spalovacích motorů

slovenský fyzik, konstruktér a vynálezce, ve světě velice

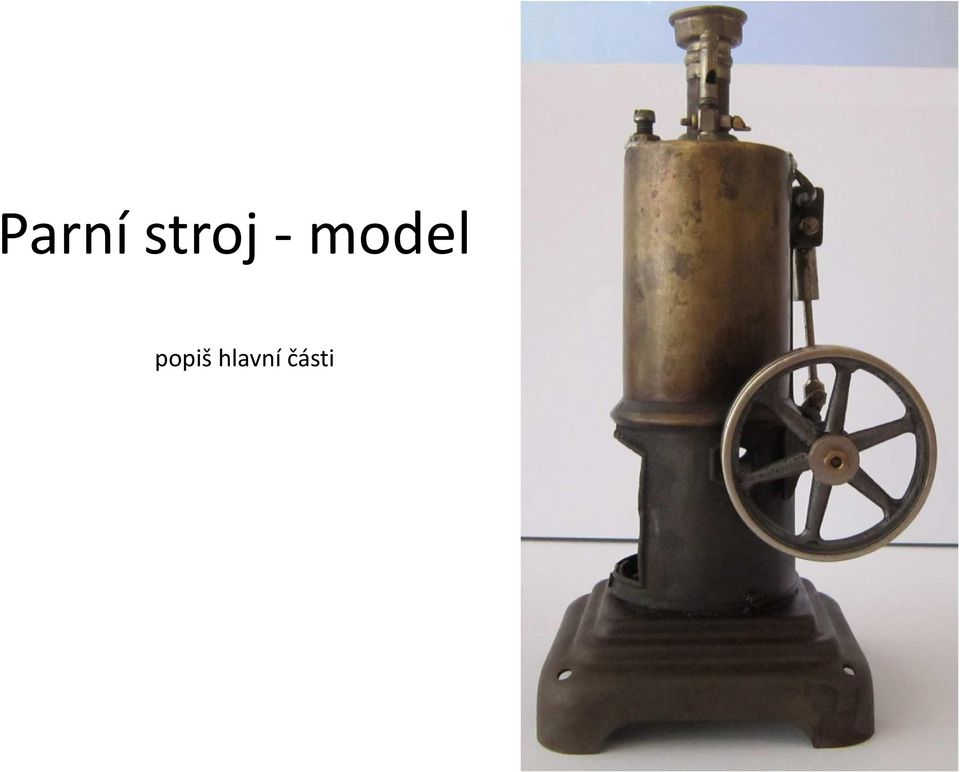

10 Parní stroj - model popiš hlavní části

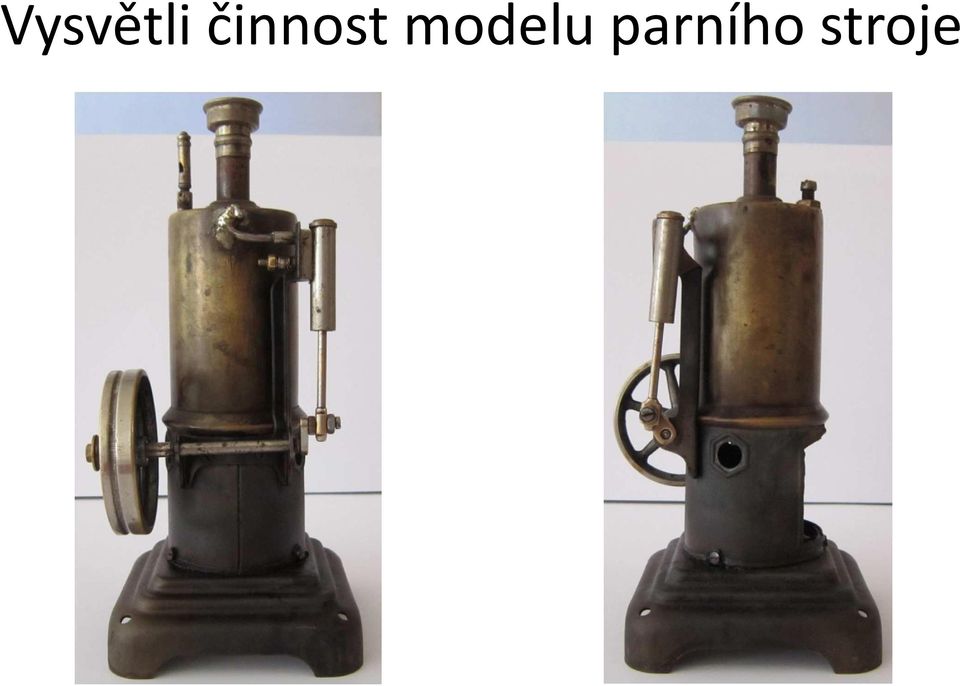

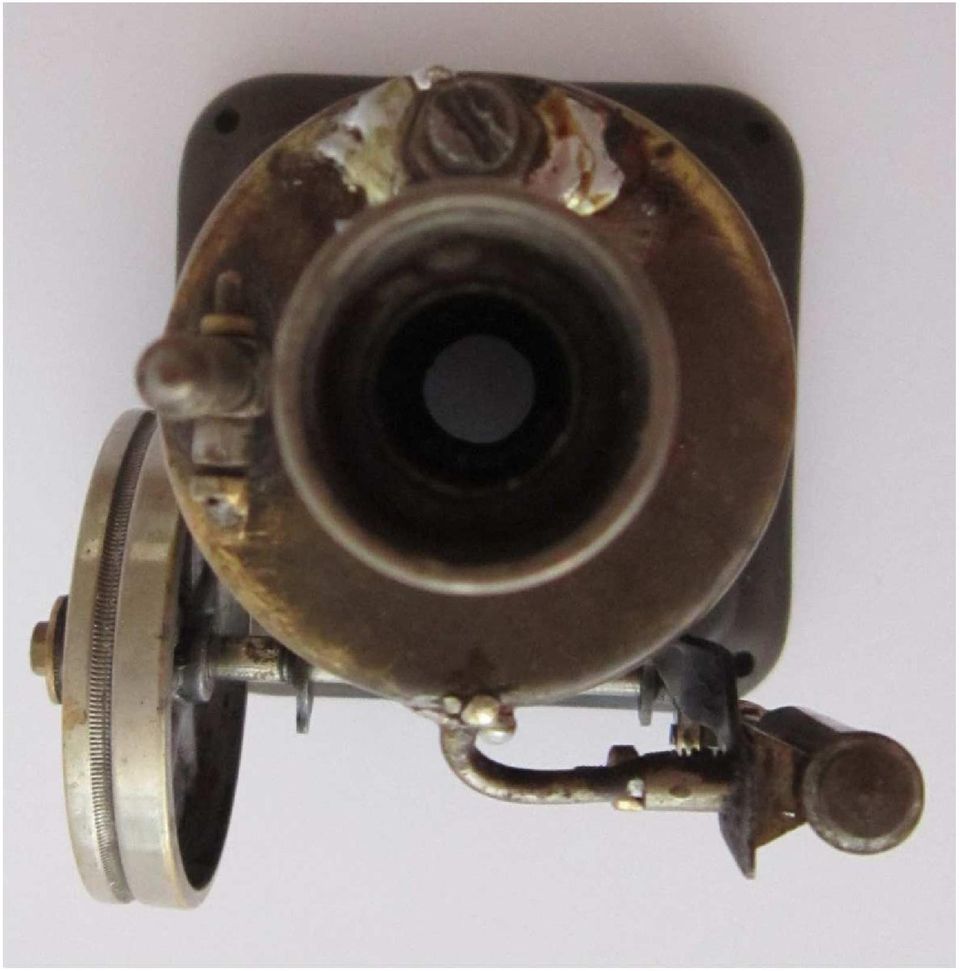

11 Vysvětli činnost modelu parního stroje

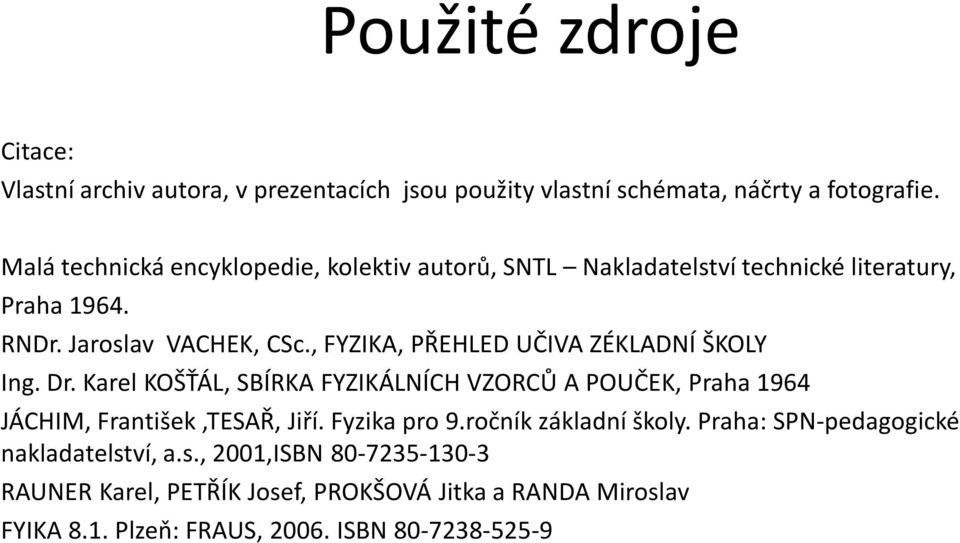

13 Použité zdroje Citace: Vlastní archiv autora, v prezentacích jsou použity vlastní schémata, náčrty a fotografie. Malá technická encyklopedie, kolektiv autorů, SNTL Nakladatelství technické literatury, Praha RNDr. Jaroslav VACHEK, CSc., FYZIKA, PŘEHLED UČIVA ZÉKLADNÍ ŠKOLY Ing. Dr. Karel KOŠŤÁL, SBÍRKA FYZIKÁLNÍCH VZORCŮ A POUČEK, Praha 1964 JÁCHIM, František,TESAŘ, Jiří. Fyzika pro 9.ročník základní školy. Praha: SPN-pedagogické nakladatelství, a.s., 2001,ISBN RAUNER Karel, PETŘÍK Josef, PROKŠOVÁ Jitka a RANDA Miroslav FYIKA 8.1. Plzeň: FRAUS, ISBN

, FYZIKA, PŘEHLED UČIVA ZÉKLADNÍ ŠKOLY Ing. Dr. Karel KOŠŤÁL, SBÍRKA FYZIKÁLNÍCH VZORCŮ A POUČEK, Praha 1964 JÁCHIM, František,TESAŘ, Jiří.
