1 Vodafone OneNet Síťová zařízení

2 Úvod Vodafone OneNet je unikátní komunikační řešení, které kombinuje mobilní a pevné hlasové i datové služby s funkcí Virtuální pobočkové ústředny (Virtuální PBX). Je nabízeno jako kompletní řešení, tedy včetně instalace, dodávky hardwaru i softwaru a údržby. Součástí služby je široká nabídka pevných i mobilních telefonů, tzv. softwarový telefon Vodafone Communication Centre, a dále síťová zařízení. Router Router neboli směrovač je zařízení, které odděluje vaši lokální síť od sítě Vodafonu. Důležitou funkcí routeru je také zajištění priority pro pakety přenášející hlas. Router může být doplněn či kombinován s dalšími moduly, jako jsou přepínač, Wi-Fi nebo modem (ADSL, SHDSL). Ethernet Switch (LAN Switch) Switch čili přepínač je základním aktivním prvkem v lokální síti vaší firmy. Zajišťuje propojení jednotlivých koncových zařízení mezi sebou (počítačů, telefonů, routerů atd.). Media Gateway Pomocí tohoto zařízení připojíme ke službám Vodafone OneNet stávající klasický telefon nebo pobočkovou ústřednu. Abyste mohli ve své společnosti využívat pevné hlasové služby, můžeme použít některé z následujících uspořádání (nebo jejich kombinace): Všechny vaše stávající telefony nahradíme IP telefony a pobočkovou ústřednu nahradíme Virtuální PBX v síti Vodafone OneNet. Stávající telefony připojíme na Media Gateway a funkce PBX převezme Virtuální PBX v síti Vodafone OneNet. Vaši stávající pobočkovou ústřednu připojíme přes Media Gateway k síti Vodafone OneNet. Realizace řešení Vodafone OneNet v zákaznické lokalitě Vodafone Communication Centre PBX Pevné telefony Mobilní telefony Pevné telefony Stolní IP telefon IP Media Gateway Media Gateway Vodafone Communication Centre IP Fax Switch IP IP PC PC Notebook Stolní IP telefon Stolní IP telefon Přístupová linka Lokální síť LAN

3 Routery Cisco 881 Cisco 886VA Cisco 892 Popis Integrated Service Router Integrated Service Router Integrated Service Router WAN 10/100-Mbps Fast Ethernet VDSL 2/ADSL 2/2+ over ISDN 1x 1000 Mbps Gigabit, 1x 10/100 Mbps Fast Ethernet LAN 4-10/100 Mbps Managed Switch 4 10/100 Mbps Fast Ethernet switch 8 10/100 Mbps Managed Switch Záloha Ne Integrovaný ISDN Dial Integrovaný ISDN Dial PoE 2 y s podporou 802.3af a Cisco Compliant PoE 2 y s podporou 802.3af a Cisco Compliant PoE 4 y s podporou 802.3af a Cisco Compliant PoE Montáž Na stůl, na poličku, do racku Na stůl, na poličku, do racku Na stůl, na poličku, do racku Cisco 88x Series Cisco 89x Series Popis WAN LAN Záloha PoE Montáž Cisco 1921 Integrated Service Router (Modular platform) 2x modulární 2x 10/100/1000 Ethernet Ne Podpora modulů s 802.3af a Cisco Compliant PoE Na stůl, na poličku, do racku Cisco 1900 Series Huawei AR 151 Huawei AR 201 Huawei AR 206 Huawei AR 1220 Popis AR G3 Series Enterprise Router AR G3 Series Enterprise Router AR G3 Series Enterprise Router WAN LAN 2x 10/100 Mbps Fast Ethernet 4x 10/100 Mbps Fast Ethernet 2x 10/100 Mbps Fast Ethernet 8x 10/100 Mbps Fast Ethernet 1x ADSL 2+ Annex B, 1x 10/100 Mbps Fast Ethernet 8x 10/100 Mbps Fast Ethernet Záloha Ne Ne Ne Ne PoE Ne Ne Ne Ne AR1200 Series Enterprise Router 2x 10/100/1000 Mbps 8x 10/100 Mbps Fast Ethernet Montáž Na stůl, na poličku, do racku Na stůl, na poličku, do racku Na stůl, na poličku, do racku Na stůl, na poličku, do racku 3 / Síťová zařízení

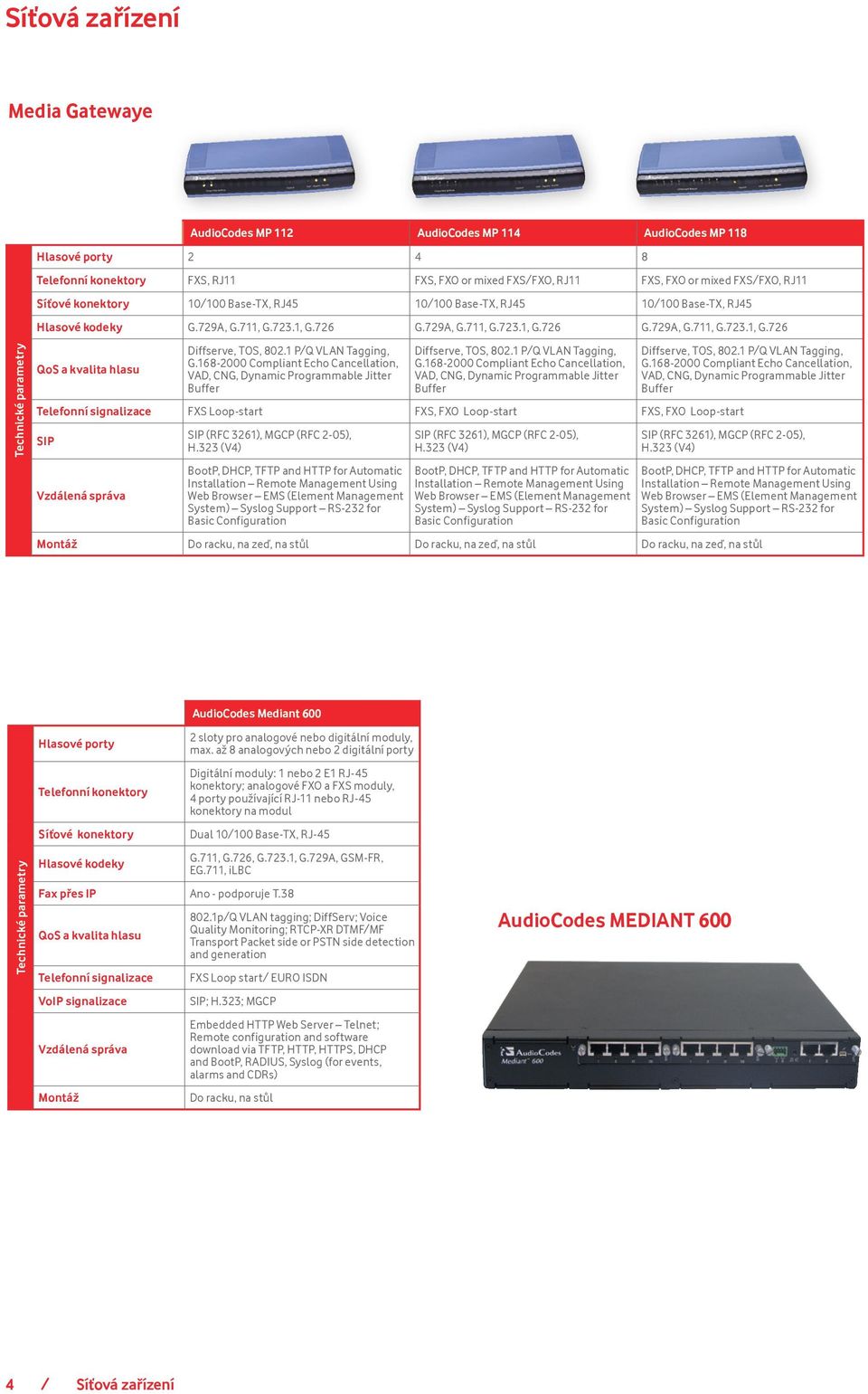

4 Media Gatewaye AudioCodes MP 112 AudioCodes MP 114 AudioCodes MP 118 Hlasové y Telefonní konektory FXS, RJ11 FXS, FXO or mixed FXS/FXO, RJ11 FXS, FXO or mixed FXS/FXO, RJ11 Síťové konektory 10/100 Base-TX, RJ45 10/100 Base-TX, RJ45 10/100 Base-TX, RJ45 Hlasové kodeky G.729A, G.711, G.723.1, G.726 G.729A, G.711, G.723.1, G.726 G.729A, G.711, G.723.1, G.726 QoS a kvalita hlasu Diffserve, TOS, P/Q VLAN Tagging, G Compliant Echo Cancellation, VAD, CNG, Dynamic Programmable Jitter Buffer Diffserve, TOS, P/Q VLAN Tagging, G Compliant Echo Cancellation, VAD, CNG, Dynamic Programmable Jitter Buffer Telefonní signalizace FXS Loop-start FXS, FXO Loop-start FXS, FXO Loop-start SIP Vzdálená správa SIP (RFC 3261), MGCP (RFC 2-05), H.323 (V4) BootP, DHCP, TFTP and HTTP for Automatic Installation Remote Management Using Web Browser EMS (Element Management System) Syslog Sup RS-232 for Basic Configuration SIP (RFC 3261), MGCP (RFC 2-05), H.323 (V4) BootP, DHCP, TFTP and HTTP for Automatic Installation Remote Management Using Web Browser EMS (Element Management System) Syslog Sup RS-232 for Basic Configuration Diffserve, TOS, P/Q VLAN Tagging, G Compliant Echo Cancellation, VAD, CNG, Dynamic Programmable Jitter Buffer SIP (RFC 3261), MGCP (RFC 2-05), H.323 (V4) BootP, DHCP, TFTP and HTTP for Automatic Installation Remote Management Using Web Browser EMS (Element Management System) Syslog Sup RS-232 for Basic Configuration Montáž Do racku, na zeď, na stůl Do racku, na zeď, na stůl Do racku, na zeď, na stůl Hlasové y Telefonní konektory Síťové konektory Hlasové kodeky AudioCodes Mediant sloty pro analogové nebo digitální moduly, max. až 8 analogových nebo 2 digitální y Digitální moduly: 1 nebo 2 E1 RJ-45 konektory; analogové FXO a FXS moduly, 4 y používající RJ-11 nebo RJ-45 konektory na modul Dual 10/100 Base-TX, RJ-45 G.711, G.726, G.723.1, G.729A, GSM-FR, EG.711, ilbc Fax přes IP Ano - podporuje T.38 QoS a kvalita hlasu Telefonní signalizace VoIP signalizace Vzdálená správa Montáž 802.1p/Q VLAN tagging; DiffServ; Voice Quality Monitoring; RTCP-XR DTMF/MF Trans Packet side or PSTN side detection and generation FXS Loop start/ EURO ISDN SIP; H.323; MGCP Embedded HTTP Web Server Telnet; Remote configuration and software download via TFTP, HTTP, HTTPS, DHCP and BootP, RADIUS, Syslog (for events, alarms and CDRs) Do racku, na stůl AudioCodes MEDIANT / Síťová zařízení

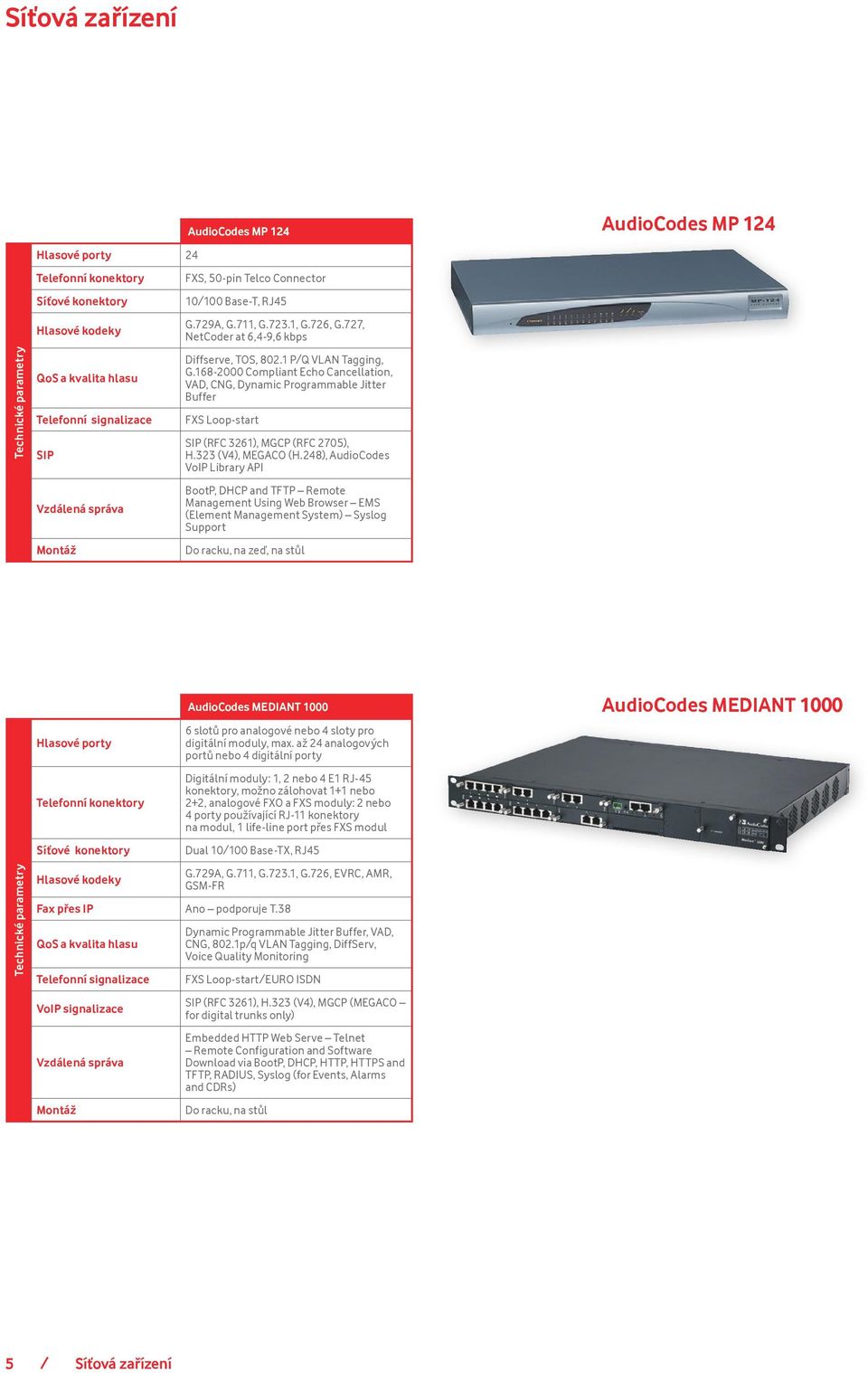

5 Hlasové y 24 Telefonní konektory Síťové konektory Hlasové kodeky QoS a kvalita hlasu Telefonní signalizace SIP Vzdálená správa Montáž AudioCodes MP 124 FXS, 50-pin Telco Connector 10/100 Base-T, RJ45 G.729A, G.711, G.723.1, G.726, G.727, NetCoder at 6,4-9,6 kbps Diffserve, TOS, P/Q VLAN Tagging, G Compliant Echo Cancellation, VAD, CNG, Dynamic Programmable Jitter Buffer FXS Loop-start SIP (RFC 3261), MGCP (RFC 2705), H.323 (V4), MEGACO (H.248), AudioCodes VoIP Library API BootP, DHCP and TFTP Remote Management Using Web Browser EMS (Element Management System) Syslog Sup Do racku, na zeď, na stůl AudioCodes MP 124 Hlasové y Telefonní konektory Síťové konektory Hlasové kodeky AudioCodes MEDIANT slotů pro analogové nebo 4 sloty pro digitální moduly, max. až 24 analogových ů nebo 4 digitální y Digitální moduly: 1, 2 nebo 4 E1 RJ-45 konektory, možno zálohovat 1+1 nebo 2+2, analogové FXO a FXS moduly: 2 nebo 4 y používající RJ-11 konektory na modul, 1 life-line přes FXS modul Dual 10/100 Base-TX, RJ45 G.729A, G.711, G.723.1, G.726, EVRC, AMR, GSM-FR Fax přes IP Ano podporuje T.38 QoS a kvalita hlasu Telefonní signalizace VoIP signalizace Vzdálená správa Montáž Dynamic Programmable Jitter Buffer, VAD, CNG, 802.1p/q VLAN Tagging, DiffServ, Voice Quality Monitoring FXS Loop-start/EURO ISDN SIP (RFC 3261), H.323 (V4), MGCP (MEGACO for digital trunks only) Embedded HTTP Web Serve Telnet Remote Configuration and Software Download via BootP, DHCP, HTTP, HTTPS and TFTP, RADIUS, Syslog (for Events, Alarms and CDRs) Do racku, na stůl AudioCodes MEDIANT / Síťová zařízení

6 Switche Cisco SRW-208K9G5 Cisco SRW-208PK9EU Cisco SRW-224G4K9EU Porty PoE Typ kabelů 8xRJ-45 for 10BASE-T and 100BASE-TX Console ; Auto MDI/MDI-X Auto negotiate/manual setting x UTP kategorie 5 a vyšší pro 10BASE-T a 100BASE-TX 8xRJ-45 for 10BASE-T and 100BASE- TX 2xRJ-45 connectors for 10BASE- T/100BASE-TX/1000BASE-T with 2 Small Form-Factor Pluggable (SFP) slots Console ; Auto MDI/MDI-X Auto negotiate/ manual setting Supply up to IEEE standard maximum of 15.4W on four 10/100 s or up to 7.5W on eight 10/100 s UTP kategorie 5 a vyšší pro 10BASE-T a 100BASE-TX 24xRJ-45 for 10BASE-T and 100BASE- TX 4xRJ-45 connectors for 10BASE- T/100BASE-TX/1000BASE-T with 2 Small Form-Factor Pluggable (SFP) slots Auto MDI/MDI-X; Auto negotiate/manual setting x UTP kategorie 5 a vyšší pro 10BASE-T a 100BASE-TX Kapacita 1.6 Gbps, nonblocking 5.6 Gbps, nonblocking 12.8 Gbps, nonblocking VLAN Port-based and 802.1Q tag-based VLANs; Management VLAN Port-based and 802.1Q tag-based VLANs; Management VLAN Port-based and 802.1Q tag-based VLANs; Management VLAN; Private VLAN Edge (PVE) Grafické admin. rozhraní Built-in web (HTTP/HTTPS) Built-in web (HTTP/HTTPS) Built-in web (HTTP/HTTPS) SNMP Možnosti správy SNMP versions 1, 2c, and 3 with sup for traps Traceroute; SSL; SSH; RADIUS; Port mirroring; TFTP upgrade; SSL security for web user interface; DHCP client; BOOTP; SNTP; Xmodem upgrade; Cable diagnostics; Ping; Telnet SNMP versions 1, 2c, and 3 with sup for traps Traceroute; SSL; SSH; RADIUS; Port mirroring; TFTP upgrade; SSL security for web user interface; DHCP client; BOOTP; SNTP; Xmodem upgrade; Cable diagnostics; Ping; Telnet QoS Priority levels 4 hardware queues 4 hardware queues 4 hardware queues QoS Scheduling QoS Class of Service Priority queuing and weighted round-robin (WRR) Port based; 802.1p VLAN priority based; IPv4/v6 IP precedence/ ToS/DSCP based; TCP/User Datagram Protocol (UDP) based; DiffServ; Classification and re-marking ACLs Priority queuing and weighted round-robin (WRR) Port based; 802.1p VLAN priority based; IPv4/v6 IP precedence/tos/dscp based; TCP/User Datagram Protocol (UDP) based; DiffServ; Classification and re-marking ACLs SNMP versions 1, 2c, and 3 with sup for traps RFC854 Telnet (menu-driven configuration); SSH and Telnet management; Telnet client; SSL security for web user interface; Switch audit log; DHCP client; BOOTP; SNTP; Xmodem upgrade; Cable diagnostics; Ping; Traceroute; Syslog Priority queuing and weighted round-robin (WRR) Port based; 802.1p VLAN priority based; IPv4/v6 IP precedence/tos/dscp based; TCP/User Datagram Protocol (UDP) based; DiffServ; Classification and re-marking ACLs QoS Rate Limiting Ingress policer; Egress rate control Ingress policer; Egress rate control Ingress policer; Egress rate control Standardy Velikost tabulky MAC adres BASE-T Ethernet; 802.3u 100BASE-TX Fast Ethernet; 802.3ab; 802.3x flow control; 802.3ad LACP; 802.1D Spanning Tree Protocol (STP); 802.1Q/p VLAN; 802.1w Rapid STP; 802.1s Multiple STP; 802.1X access authentication BASE-T Ethernet; 802.3u 100BASE-TX Fast Ethernet; 802.3ab; 802.3x flow control; 802.3ad LACP; 802.1D Spanning Tree Protocol (STP); 802.1Q/p VLAN; 802.1w Rapid STP; 802.1s Multiple STP; 802.1X access authentication Montáž Do racku, na poličku Do racku, na poličku Do racku 802.3i 10BASE-T Ethernet; 802.3u 100BASE-TX Fast Ethernet; 802.3ab 1000BASE-T Gigabit Ethernet; 802.3z Gigabit Ethernet; 802.3x flow control 6 / Síťová zařízení

7 Porty Cisco SRW-224G4PK9 24xRJ-45 connectors for 10BASE-T, 100BASE-TX, and 1000BASE-T 2xShared Small Form-Factor Pluggable (SFP) slots and 2 mini- GBIC s PoE Supply up to IEEE standard x Cisco SRW-248G4K9-EU 48xRJ-45 for 10BASE-T and 100BASE-TX 4xRJ-45 connectors for 10BASE-T/100BASE-TX/1000BASE-T with 2 Small Form-Factor Pluggable (SFP) slots Auto MDI/MDI-X; Auto negotiate/manual setting Typ kabelů UTP kategorie 5 a vyšší pro 10BASE-T, 100BASE-TX a 1000BASE-T UTP kategorie 5 a vyšší pro 10BASE-T, 100BASE-TX a 1000BASE-T Kapacita 12.8 Gbps, nonblocking 17.6 Gbps, nonblocking VLAN Port-based and 802.1Q tag-based VLANs; Management VLAN Port-based and 802.1Q-based VLANs; PVE; Management VLAN Grafické admin. rozhraní Built-in web (HTTP/HTTPS) Built-in web (HTTP/HTTPS) SNMP SNMP versions 1, 2c, and 3 with sup for traps SNMP versions 1, 2c, and 3 with sup for traps Možnosti správy RFC854 Telnet (menu-driven configuration); SSH and Telnet management; Telnet client; SSL security for web user interface; Switch audit log; DHCP client; BOOTP; SNTP; Xmodem upgrade; Cable diagnostics; Ping QoS Priority levels 4 hardware queues 4 hardware queues RFC854 Telnet; SSH and Telnet management; Telnet client; SSL security for web user interface; Switch audit log; DHCP; BOOTP; SNTP; Xmodem upgrade; Cable diagnostics; Ping; Traceroute; Syslog QoS Scheduling Priority queuing and weighted round-robin (WRR) Priority queuing and weighted round-robin (WRR) QoS Class of Service Port based; 802.1p VLAN priority based; IPv4/v6 IP precedence/ ToS/DSCP based; TCP/User Datagram Protocol (UDP) based QoS Rate Limiting Ingress policer; Egress rate control Ingress policer, egress shaper Standardy Velikost tabulky MAC adres 802.3i 10BASE-T Ethernet, 802.3u 100BASE-TX Fast Ethernet, 802.3ab 1000BASE-T Gigabit Ethernet, 802.3z Gigabit Ethernet, 802.3x flow control Montáž Do racku Do racku Port based; 802.1p VLAN priority based; IP ToS/DSCP based; 4 and IPv6 traffic class-based CoS 802.3i 10BASE-T Ethernet; 802.3u 100BASE-TX Fast Ethernet; 802.3ab 1000BASE-T Gigabit Ethernet; 802.3z Gigabit Ethernet; 802.3x flow control 7 / Síťová zařízení

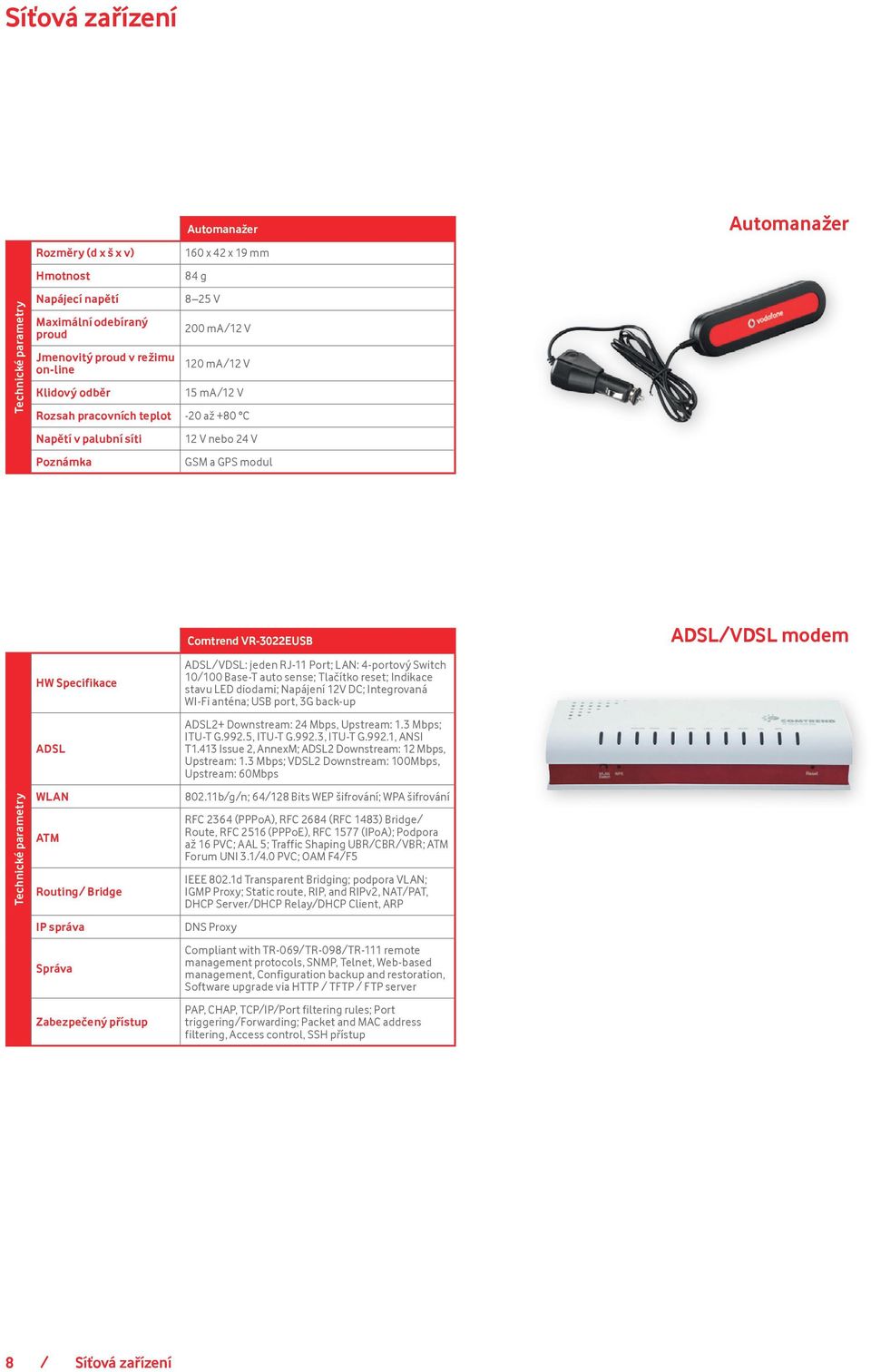

8 Rozměry (d x š x v) Hmotnost Napájecí napětí Maximální odebíraný proud Jmenovitý proud v režimu on-line Klidový odběr Automanažer 160 x 42 x 19 mm 84 g 8 25 V 200 ma/12 V 120 ma/12 V 15 ma/12 V Rozsah pracovních teplot -20 až +80 C Napětí v palubní síti Poznámka 12 V nebo 24 V GSM a GPS modul Automanažer HW Specifikace ADSL WLAN ATM Routing/ Bridge IP správa Správa Zabezpečený přístup Comtrend VR-3022EUSB ADSL/VDSL: jeden RJ-11 Port; LAN: 4-ový Switch 10/100 Base-T auto sense; Tlačítko reset; Indikace stavu LED diodami; Napájení 12V DC; Integrovaná WI-Fi anténa; USB, 3G back-up ADSL2+ Downstream: 24 Mbps, Upstream: 1.3 Mbps; ITU-T G.992.5, ITU-T G.992.3, ITU-T G.992.1, ANSI T1.413 Issue 2, AnnexM; ADSL2 Downstream: 12 Mbps, Upstream: 1.3 Mbps; VDSL2 Downstream: 100Mbps, Upstream: 60Mbps b/g/n; 64/128 Bits WEP šifrování; WPA šifrování RFC 2364 (PPPoA), RFC 2684 (RFC 1483) Bridge/ Route, RFC 2516 (PPPoE), RFC 1577 (IPoA); Podpora až 16 PVC; AAL 5; Traffic Shaping UBR/CBR/VBR; ATM Forum UNI 3.1/4.0 PVC; OAM F4/F5 IEEE 802.1d Transparent Bridging; podpora VLAN; IGMP Proxy; Static route, RIP, and RIPv2, NAT/PAT, DHCP Server/DHCP Relay/DHCP Client, ARP DNS Proxy Compliant with TR-069/TR-098/TR-111 remote management protocols, SNMP, Telnet, Web-based management, Configuration backup and restoration, Software upgrade via HTTP / TFTP / FTP server PAP, CHAP, TCP/IP/Port filtering rules; Port triggering/forwarding; Packet and MAC address filtering, Access control, SSH přístup ADSL/VDSL modem 8 / Síťová zařízení

9 4G router Mobilní hotspot Data funkce Základní technické parametry Vodafone B3000 Samsung Mobile Hot Spot Značka Huawei Samsung Model B3000 Mobile Hot Spot Rozměry výška 176 mm 93 mm Rozměry šířka 190 mm 67 mm Rozměry hloubka 35 mm 9,9 mm Hmotnost s baterií 390 g 91 g Pásma GSM 850/900/1800/ /900/1800/1900 Pásma UMTS 900/ /900/1900/2100 Pásma LTE 800/900/1800/2100/ /900/1800/2100/2600 Vodafone Turbo Internet (900Mhz LTE) Ano Ano Formát SIM karty 2FF (mini SIM) 3FF (micro SIM) Kapacita baterie obvyklá x 2600 mah Typ baterie x Li-Ion Rychlost HSPA+ 21,6 Mbit/s x Rychlost dual carrier HSPA+ 43,2 Mbit/s x Rychlost LTE 100 Mbit/s x WiFi Ano Ano Standardy WiFi b/g/n a/b/g/n 9 / Síťová zařízení
