1 SIEMENS + EPLAN listopad 2014 Síťové komponenty SCALANCE & RUGGEDCOM siemens.com/answers

2 Požadavky / trendy Aplikace Přehled portfolia Ukázka

3 Průmyslové firmy ve všech odvětvích hledají řešení pro trvalý úspěch z toho důvodu roste kancelářské i produkční odvětví společně: Zlepšení správy kvality a dohledatelnosti díky nepřerušenému sběru dat Zvýšená produktivita díky redukci výrobního času Co to znamená pro průmyslovou komunikaci? Vyšší objem dat kvůli zvýšení počtu senzorů a akurátorů Vyšší toky dat kvůli zvýšenému počtu síťových uzlů s kratšími komunikačními cykly Vyšší objem dat kvůli novým službám v průmyslových sítích (např. voice IP, video/audio streaming) Výrobní Automatizace Úroveň správy podniku / centrální úroveň MES / řídicí úroveň / operátorská úroveň Doprava Rozvod el. energie Procesní Automatizace Kancelářské IT Polní úroveň Požadavky / trendy Aplikace Přehled portfolia

4 Automobilový průmysl Těžební průmysl Papírenský průmysl Energetika Elektronika Doprava Vodohospodářství Sklárny Cementárny Potravinářství Farmacie Chemický průmysl Ropa, plyn Rafinerie Zvýšené nároky na sítě v průmyslovém prostředí vyžadují výkonnější komponenty Požadavky / trendy Aplikace Přehled portfolia Nároky na šířku pásma Zvyšující se stupeň automatizace Zvyšující se počet uzlů sítě Zvýšená výměna dat s kancelářskými IT systémy (např.: SAP, ERP, MES) Zvýšené nároky kvůli voice/video over IP Real-time komunikace Zkrácená doba cyklu pro real-time aplikace v kombinaci se zvýšeným použitím kancelářských nástrojů jako např. voice over IP, audio/video. Robustnost Nasazení technologie Ethernetu i do prostředí, kde poruchy mají kritické následky (redundance).

5 Požadavky / trendy Aplikace Přehled portfolia

6 Řídicí úroveň (10 až 1000 Mbps) Backbone (10 Gbps) Kancelářská síť Připojení ke kancelářským IT Aplikace VRRP a OSPF Zadání Připojení průmyslových sítí k sítím kancelářským Ethernet Office IT OSPF Požadavky / trendy Aplikace Přehled portfolia SCALANCE XR528-6M VRRP Řešení SCALANCE X-500 podporuje protokoly VRRP a OSPF pro redundantní připojení s velkým počtem portů a velikou šířkou pásma. Takto je možné připojit celý výrobní proces ke kancelářské IT síti vysokorychlostním připojením a navíc redundantně. SCALANCE XM408-8C SCALANCE X-300 Industrial Ethernet / PROFINET SCALANCE XR324-12M SCALANCE X-300 SCALANCE XR552-12M SCALANCE X-300

7 Řřídicí / operátorská úroveň (1 Gbps) Backbone (10 Gbps) Strukturování průmyslových sítí Aplikace VLAN Zadání Snadné a efektivní oddělení sítě podle IP skupin, pracovních sekvencí, procesních fází atp. Ethernet SCALANCE XR552-12M Control station SCALANCE XR552-12M 10 Gbps Požadavky / trendy Aplikace Přehled portfolia Řešení Industrial SCALANCE XM408-8C Ethernet / SCALANCE XR552-12M 1 Gbps PROFINET 1 Gbps SCALANCE X-500 podporuje VLAN, proto umožňuje síť strukturovat podle logických souvislostí a ne podle fyzického zapojení. Broadcast domény jsou díky tomu segmentovány. Pro komunikaci mezi VLAN se používá funkce SCALANCE X-500 na vrstvě L3. VLAN 1 SCALANCE X-300 VLAN 3 VLAN 2 SCALANCE XR324-12M 1 Gbps SCALANCE X-300 VLAN 3 VLAN 4 SCALANCE X-300 VLAN 1 VLAN 4

8 Maximální dostupnost Redundantní sítě PRP/HSR Zadání Maximální dostupnost sítě pro přenos dat nezávisle na tom, který automat je používán. Požadavky / trendy Aplikace Přehled portfolia Řešení SOFTNET-IE RNA pro serverové aplikace na řídicí úrovni. SCALANCE X- 200RNA/RUGGEDCOM RS950G slouží jako přístupový bod do sítě pro vysoce náročné aplikace na polní úrovni. Velmi vysoká dostupnost s pomocí paralelního přenosu dat přes dvě oddělené cesty. Při poruše jedné z cest nedochází k žádnému zpoždění.

9 RUGGEDCOM & SCALANCE Pro všechny oblasti průmyslu PROFINET IEC Výrobní a procesní automatizace Distribuce elektrické energie

10 SIMATIC NET Síťové komponenty SCALANCE Flexibila díky bezdrátovým prvkům Switche průmyslového ethernetu pro všechny úrovně automatizačních aplikací Monitoring sítě IE/PN SINEMA Server SIMATIC NET Selection Tool TIA Selection Tool Pro aplikace vzdálené správy a TeleControl Kabely/konektory Ochrana automatizačních segmentů i vzdálenou správu přes Internet Rychle a spolehlivě s metodou FastConnect

11 Polní úroveň Řídicí / operátorská úroveň Centrální úroveň Portfolio switchů průmyslového Ethernetu. Výkon X-500 Se správou(layer 3) X-500 centrální komponenty pro strukturování velkých automatizačních sítí a pro propojení průmyslových a IT kancelářských sítí. Požadavky / trendy Aplikace Přehled portfolia X-400 X-400 pro každého, kdo chce snadno a flexibilně rozšířit síť. X-200 X-300 Se správou(layer 2) X-300 pro všechny sítě průmyslového Ethernetu s požadavkem na vysokou spolehlivost a pokročilé funkce X-200 ideální switch pro automatizační sítě založené na PROFINETu X-000 X-100 SCALANCE X Se správou Beze správy Funkce Bez možnosti správy/diagnostiky X-100/X-000 jen pro nejmenší aplikace

12 Požadavky / trendy Aplikace Přehled portfolia

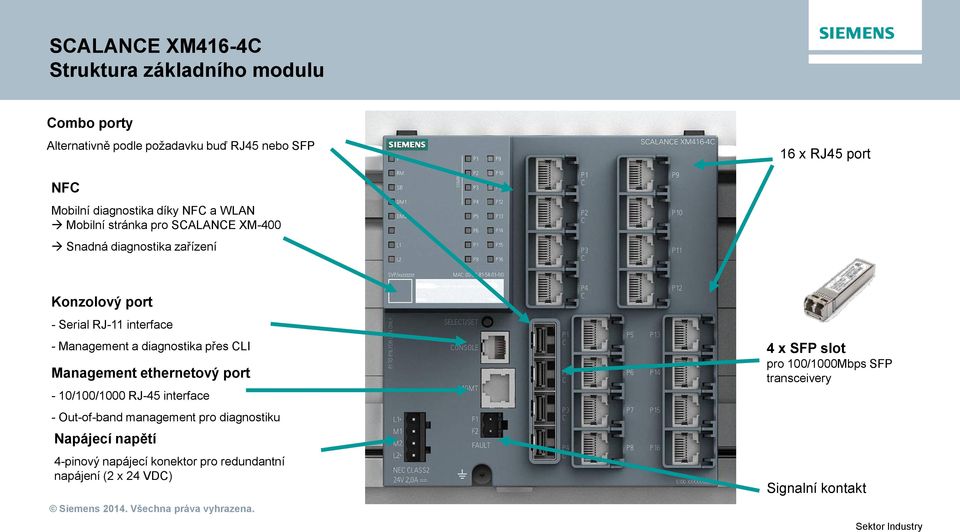

13 SCALANCE XM416-4C Struktura základního modulu Combo porty Alternativně podle požadavku buď RJ45 nebo SFP 16 x RJ45 port NFC Mobilní diagnostika díky NFC a WLAN Mobilní stránka pro SCALANCE XM-400 Snadná diagnostika zařízení Konzolový port - Serial RJ-11 interface - Management a diagnostika přes CLI Management ethernetový port - 10/100/1000 RJ-45 interface - Out-of-band management pro diagnostiku Napájecí napětí 4-pinový napájecí konektor pro redundantní napájení (2 x 24 VDC) 4 x SFP slot pro 100/1000Mbps SFP transceivery Signalní kontakt

14 SCALANCE XM-400 Základní moduly SCALANCE XM416-4C 16 x RJ-45 portů 4 x SFP portů (combo) 16 aktivních portů NOVÉ: SCALANCE XM408-4C 8 x RJ-45 ports 4 x SFP portů (combo) variantně SC/BFOC 8 aktivních portů SCALANCE XM408-8C 8 x RJ-45 portů 8 x SFP portů (combo) 8 aktivních portů

15 SCALANCE XM-400 KEY-PLUG KEY-PLUG XM-400 layer 3 otevírá funkce routingu (L3) Umožní funkce: IP routing Statický routing RIP2 OSPF (Open Shortest Path First) VRRP (Virtual Router Redundancy Protocol)

16 SCALANCE XM-400 Maximum výkonu Maximum portů celkem 24 Maximum datová rychlost 24 x 1000Mbit/s Maximum výkonu (bez blokování) 24 Gbit/s Maximum počtu virtual LANs 257 Multiple Spanning Tree instancí 16 Maximum počtu portů na link aggregation 8 Layer 3 rozhraní 127 Velikost HW routing tabulky 4096 Statických routů 100 VRRP Router interfaců 52

17 SCALANCE XR524-8C Design Konsolový port - seriový RJ-11 - Správa a diagnostika přes CLI Ethernetový part - 10/100/1000 Mbps RJ-45 interface - Out-of-band management pro konfiguraci a diagnostiku Signální kontakt Power supply Redundantní napájení (2 x 24 VDC) 16 x RJ-45 ports Combo porty 8 x SFP slotů

18 Průmyslový Ethernet Strukturovaná kabeláž Instalace na místě FastConnect je systém pro rychlou instalaci kabeláže a konektorů průmyslového ethernetu. Snadné odizolování kabelů, odstranění ochranného pláště a bužírky v jednom kroku díky Stripping tool. Krympování konektorů se speciálním nástrojem pro metalické i optické kabely. FastConnect RJ45 Modular pro snadnou a univerzální instalaci Požadavky / trendy Aplikace Přehled portfolia Poznámky Rozsáhlá škála kabelů pro všechny aplikace, měděné i optické FastConnect Plug RJ45, rychlý a bezpečný Industrial Ethernet M12 konektory FastConnect FO pro optické kabely Passive Network Components / Leták Snížení nákladů za instalaci a servis

19 RUGGEDCOM Přehled produktů Přepínače průmyslového Ethernetu L3 switche, routery Multi service platform Serial device servery Software WiMax
