Velká výsevní skříň s nastavitelnou vnitřní přepážkou optimalizuje vzájemné množství osiva a hnojiva. Tím zvyšuje výkonnost na poli.

Transkript

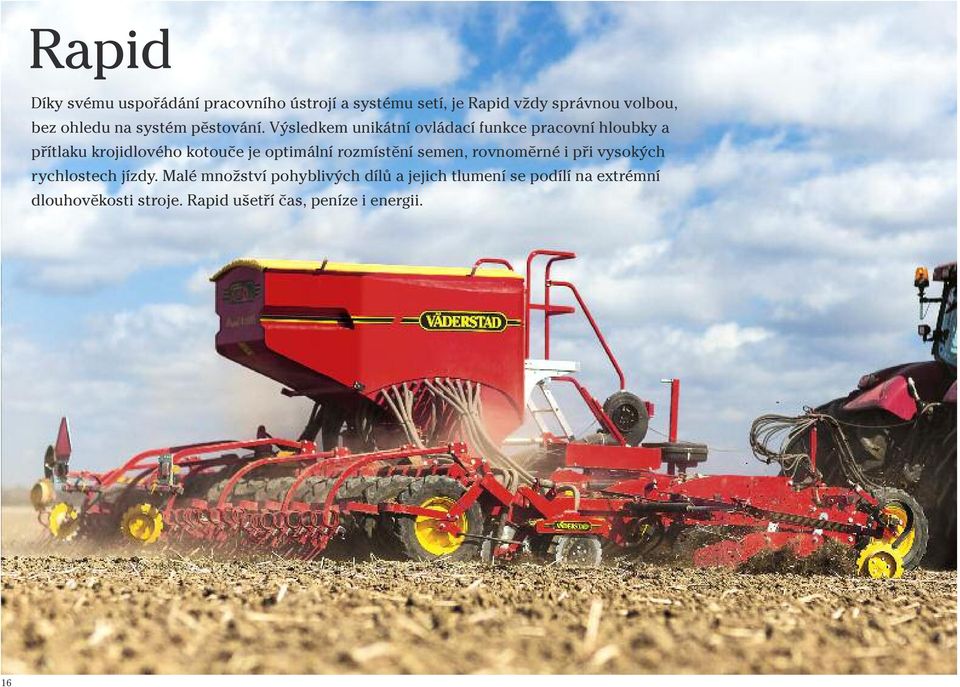

1 Rapid Díky svému uspořádání pracovního ústrojí a systému setí, je Rapid vždy správnou volbou, bez ohledu na systém pěstování. Výsledkem unikátní ovládací funkce pracovní hloubky a přítlaku krojidlového kotouče je optimální rozmístění semen, rovnoměrné i při vysokých rychlostech jízdy. Malé množství pohyblivých dílů a jejich tlumení se podílí na extrémní dlouhověkosti stroje. Rapid ušetří čas, peníze i energii. 16

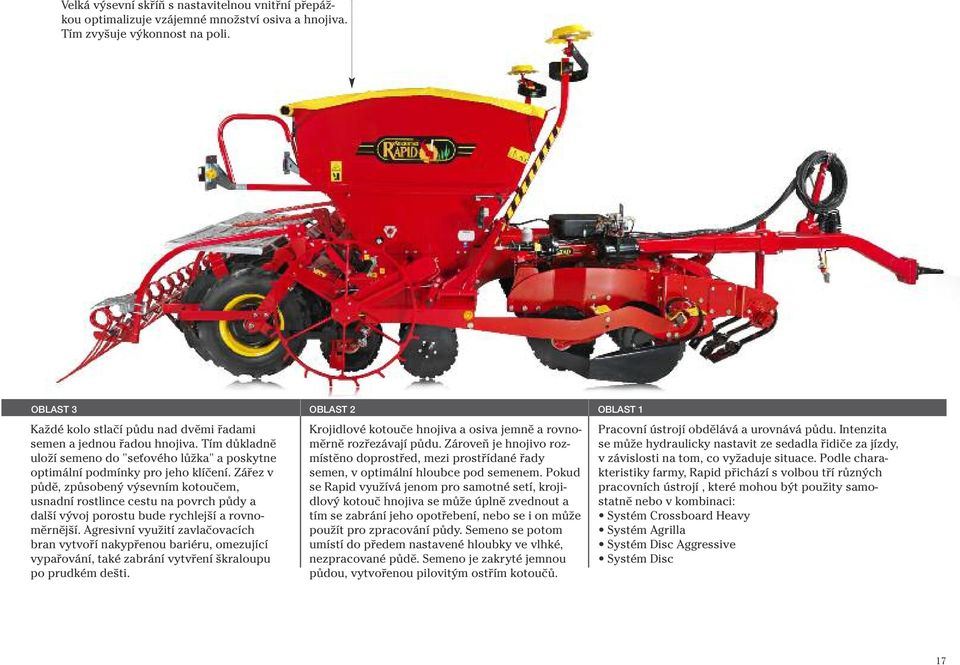

2 Velká výsevní skříň s nastavitelnou vnitřní přepážkou optimalizuje vzájemné množství osiva a hnojiva. Tím zvyšuje výkonnost na poli. OBLAST 3 OBLAST 2 OBLAST 1 Každé kolo stlačí půdu nad dvěmi řadami semen a jednou řadou hnojiva. Tím důkladně uloží semeno do "seťového lůžka" a poskytne optimální podmínky pro jeho klíčení. Zářez v půdě, způsobený výsevním kotoučem, usnadní rostlince cestu na povrch půdy a další vývoj porostu bude rychlejší a rovnoměrnější. Agresivní využití zavlačovacích bran vytvoří nakypřenou bariéru, omezující vypařování, také zabrání vytvření škraloupu po prudkém dešti. Krojidlové kotouče hnojiva a osiva jemně a rovnoměrně rozřezávají půdu. Zároveň je hnojivo rozmístěno doprostřed, mezi prostřídané řady semen, v optimální hloubce pod semenem. Pokud se Rapid využívá jenom pro samotné setí, krojidlový kotouč hnojiva se může úplně zvednout a tím se zabrání jeho opotřebení, nebo se i on může použít pro zpracování půdy. Semeno se potom umístí do předem nastavené hloubky ve vlhké, nezpracované půdě. Semeno je zakryté jemnou půdou, vytvořenou pilovitým ostřím kotoučů. Pracovní ústrojí obdělává a urovnává půdu. Intenzita se může hydraulicky nastavit ze sedadla řidiče za jízdy, v závislosti na tom, co vyžaduje situace. Podle charakteristiky farmy, Rapid přichází s volbou tří různých pracovních ústrojí, které mohou být použity samostatně nebo v kombinaci: Systém Crossboard Heavy Systém Agrilla Systém Disc Aggressive Systém Disc 17

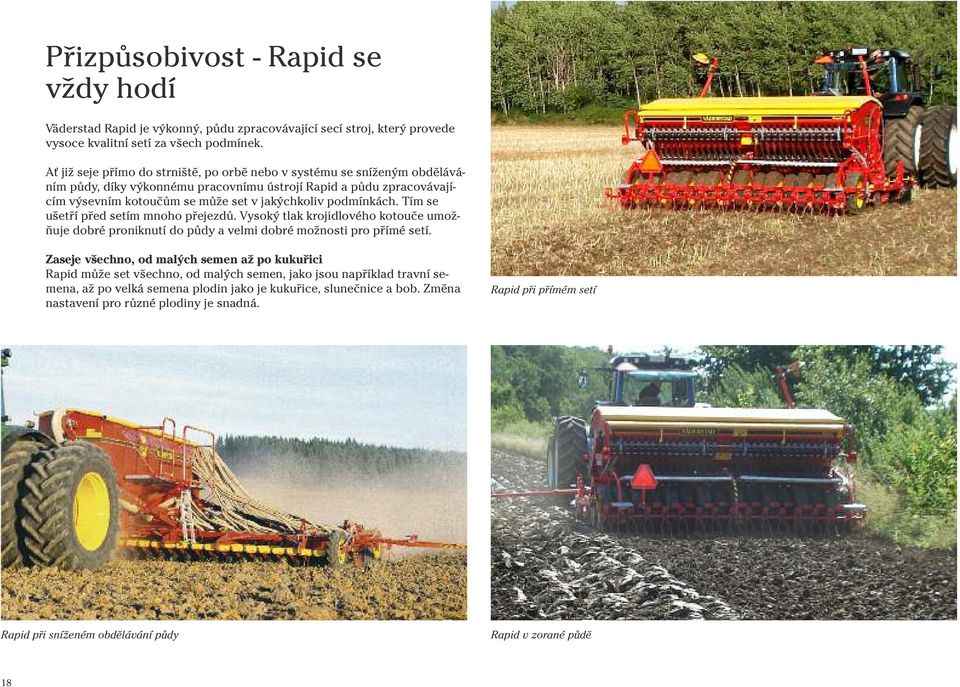

3 Přizpůsobivost - Rapid se vždy hodí Väderstad Rapid je výkonný, půdu zpracovávající secí stroj, který provede vysoce kvalitní setí za všech podmínek. Ať již seje přímo do strniště, po orbě nebo v systému se sníženým obděláváním půdy, díky výkonnému pracovnímu ústrojí Rapid a půdu zpracovávajícím výsevním kotoučům se může set v jakýchkoliv podmínkách. Tím se ušetří před setím mnoho přejezdů. Vysoký tlak krojidlového kotouče umožňuje dobré proniknutí do půdy a velmi dobré možnosti pro přímé setí. Zaseje všechno, od malých semen až po kukuřici Rapid může set všechno, od malých semen, jako jsou například travní semena, až po velká semena plodin jako je kukuřice, slunečnice a bob. Změna nastavení pro různé plodiny je snadná. Rapid při přímém setí Rapid při sníženém obdělávání půdy Rapid v zorané půdě 18

4 Zaseje až 8 hektarů za hodinu Vysoká výkonnost Rapidu znamená, že pro setí můžeme využít nejvhodnější dny. Tím se vyhnete tomu, že budete muset jet na pole v nepříznivých podmínkách. Rapid může sít při velmi vysoké rychlosti, aniž by došlo k ovlivnění rozmístění semen; normální pracovní rychlost je km/h. Zároveň s velkou výsevní skříní to poskytuje vysokou výkonnost a za hodinu může být zaseto mnoho hektarů. V závislosti na modelu může být zaseto ha pšenice na jedno naplnění. Rychlost setí je přibližně 1 ha/h a na metr pracovního záběru. Není neobvyklé zasít strojem Rapid 5000 ha za rok. Lepší načasování a úspora času Vysoká výkonnost secího stroje Rapid znamená, že je možné si na správnou dobu pro setí počkat. To umožňuje, aby bylo setí provedeno v optimálních podmínkách a ve správnou dobu. ha/hr km/hr 15 km/hr RDA 800 RDA 600 RD 400 RD

5 Široká paleta různých druhů pracovního ústrojí, která je k dispozici, umožňuje, aby Rapid pracoval ve všech systémech pěstování plodin.

6

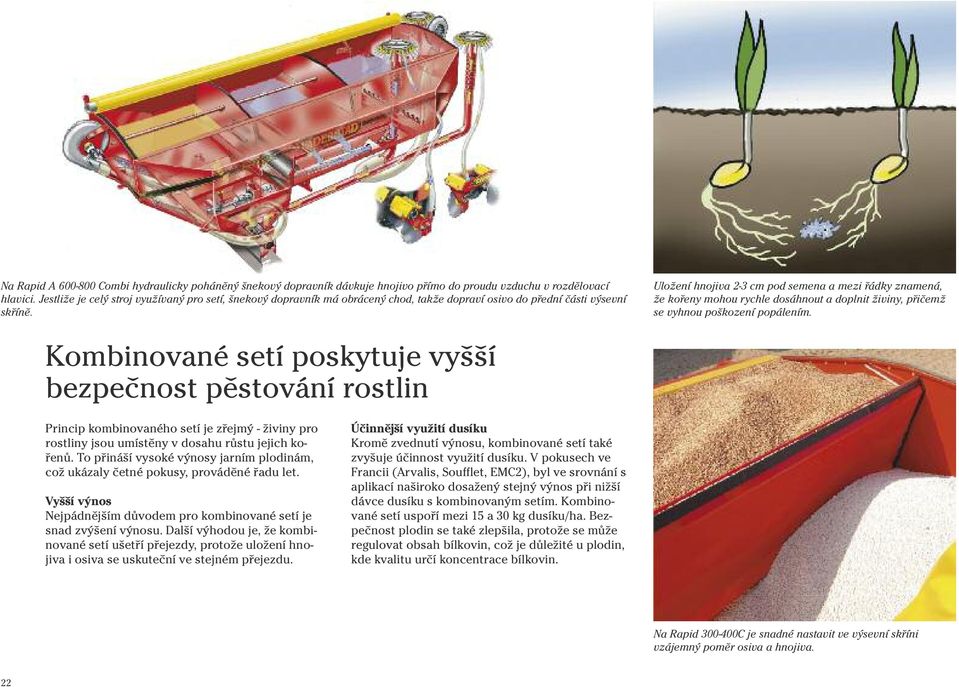

7 Na Rapid A Combi hydraulicky poháněný šnekový dopravník dávkuje hnojivo přímo do proudu vzduchu v rozdělovací hlavici. Jestliže je celý stroj využívaný pro setí, šnekový dopravník má obrácený chod, takže dopraví osivo do přední části výsevní skříně. Uložení hnojiva 2-3 cm pod semena a mezi řádky znamená, že kořeny mohou rychle dosáhnout a doplnit živiny, přičemž se vyhnou poškození popálením. Kombinované setí poskytuje vyšší bezpečnost pěstování rostlin Princip kombinovaného setí je zřejmý - živiny pro rostliny jsou umístěny v dosahu růstu jejich kořenů. To přináší vysoké výnosy jarním plodinám, což ukázaly četné pokusy, prováděné řadu let. Vyšší výnos Nejpádnějším důvodem pro kombinované setí je snad zvýšení výnosu. Další výhodou je, že kombinované setí ušetří přejezdy, protože uložení hnojiva i osiva se uskuteční ve stejném přejezdu. Účinnější využití dusíku Kromě zvednutí výnosu, kombinované setí také zvyšuje účinnost využití dusíku. V pokusech ve Francii (Arvalis, Soufflet, EMC2), byl ve srovnání s aplikací naširoko dosažený stejný výnos při nižší dávce dusíku s kombinovaným setím. Kombinované setí uspoří mezi 15 a 30 kg dusíku/ha. Bezpečnost plodin se také zlepšila, protože se může regulovat obsah bílkovin, což je důležité u plodin, kde kvalitu určí koncentrace bílkovin. Na Rapid C je snadné nastavit ve výsevní skříni vzájemný poměr osiva a hnojiva. 22

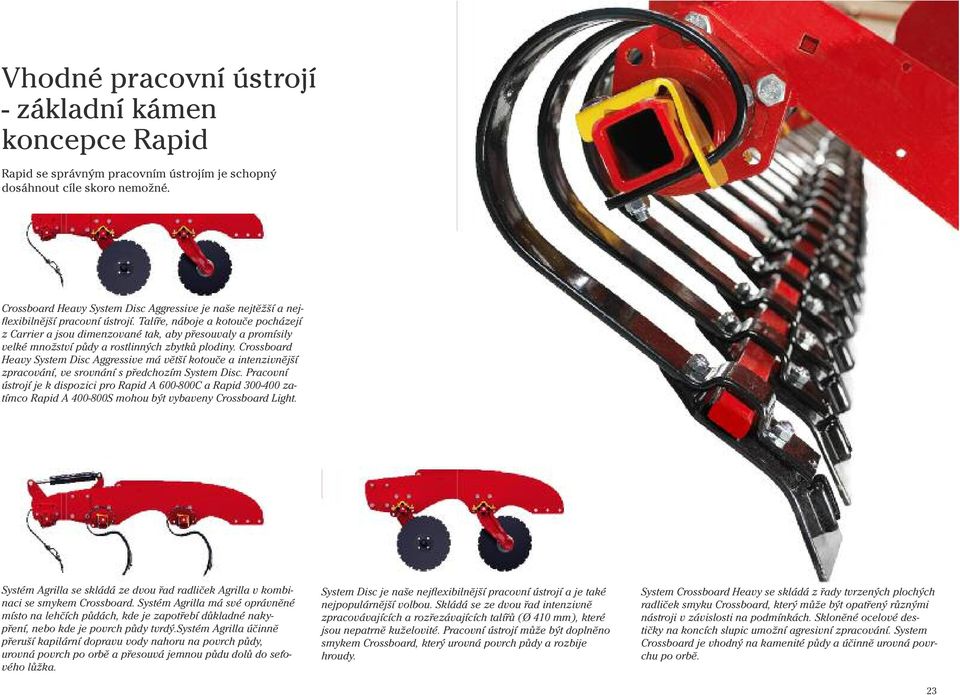

8 Vhodné pracovní ústrojí - základní kámen koncepce Rapid Rapid se správným pracovním ústrojím je schopný dosáhnout cíle skoro nemožné. Crossboard Heavy System Disc Aggressive je naše nejtěžší a nejflexibilnější pracovní ústrojí. Talíře, náboje a kotouče pocházejí z Carrier a jsou dimenzované tak, aby přesouvaly a promísily velké množství půdy a rostlinných zbytků plodiny. Crossboard Heavy System Disc Aggressive má větší kotouče a intenzivnější zpracování, ve srovnání s předchozím System Disc. Pracovní ústrojí je k dispozici pro Rapid A C a Rapid zatímco Rapid A S mohou být vybaveny Crossboard Light. Systém Agrilla se skládá ze dvou řad radliček Agrilla v kombinaci se smykem Crossboard. Systém Agrilla má své oprávněné místo na lehčích půdách, kde je zapotřebí důkladné nakypření, nebo kde je povrch půdy tvrdý.systém Agrilla účinně přeruší kapilární dopravu vody nahoru na povrch půdy, urovná povrch po orbě a přesouvá jemnou půdu dolů do seťového lůžka. System Disc je naše nejflexibilnější pracovní ústrojí a je také nejpopulárnější volbou. Skládá se ze dvou řad intenzivně zpracovávajících a rozřezávajících talířů (Ø 410 mm), které jsou nepatrně kuželovité. Pracovní ústrojí může být doplněno smykem Crossboard, který urovná povrch půdy a rozbije hroudy. System Crossboard Heavy se skládá z řady tvrzených plochých radliček smyku Crossboard, který může být opatřený různými nástroji v závislosti na podmínkách. Skloněné ocelové destičky na koncích slupic umožní agresivní zpracování. System Crossboard je vhodný na kamenité půdy a účinně urovná povrchu po orbě. 23

9 Hloubka setí by měla být vždy poněkud větší, než pracovní hloubka pracovního ústrojí Rapid. Semeno je zakryté jemnou půdou, zpracovanou pracovním ústrojím. Jednou z hlavních výhod secího stroje Rapid je geniální systém ovládání hloubky. Každé kolo ve válci vede dva krojidlové kotouče semen do předem nastavené hloubky, přičemž také provádí jemné opětovné utužení. Unikátní ovládání hloubky - optimální umístění semen Jednou z hlavních výhod secího stroje Rapid je geniální systém ovládání hloubky.každé kolo ve válci vede dva krojidlové kotouče semen do předem nastavené hloubky, přičemž také provádí jemné opětovné utužení. To se děje plynule, bez jakéhokoliv prodlení a s dobrou citlivostí. Umístění semena do vlhké půdy Rapid seje do řádků s rozestupem 12,5 cm, což umožňuje optimální založení porostu. Výsevní kotouč prořezává ve zpracované půdě úzkou rýhu a ukládá semeno do vlhké půdy. To je jeden z důvodů stojícím za dobrým, rovnoměrným vývojem. Interactive Depth Control This system provides the drill operator with unique possibilities to fine-tune drilling depth on the go, with immediate action, on varying soils. After adjustment the head cylinder is locked in its new position by double hydraulic valves. This makes Interactive Depth Control a very secure system with no risk of involuntary changes in drilling depth. Setting drilling depth on Rapis Rapid is fitted with a 'memory cylinder' for setting drilling depth from the cab. Drilling depth can be altered on the go if required. A clear scale on the front of the seed hopper shows the value selected. Pryžové tlumení umožňuje, aby každý jednotlivý kotouč mohl odskočit až o 15 cm, s cílem vyhnout se poškození, které by mohl způsobit náraz kamene. With one press of a button on the Control Box in the cab, the drilling depth adjustment function is activated. The depth can then be adjusted with 1 mm accuracy using the hydraulic lever. 24

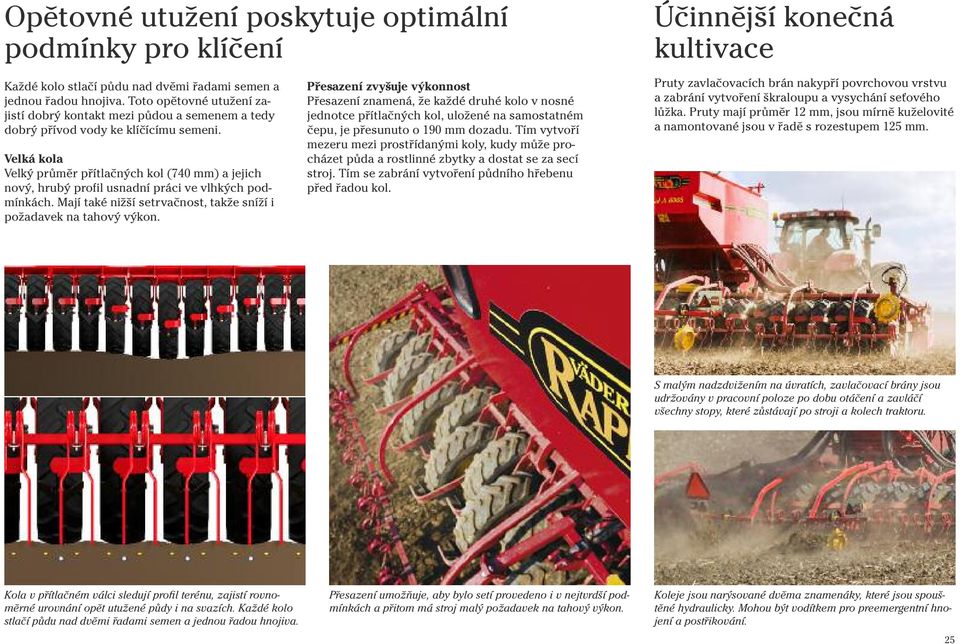

10 Opětovné utužení poskytuje optimální podmínky pro klíčení Každé kolo stlačí půdu nad dvěmi řadami semen a jednou řadou hnojiva. Toto opětovné utužení zajistí dobrý kontakt mezi půdou a semenem a tedy dobrý přívod vody ke klíčícímu semeni. Velká kola Velký průměr přítlačných kol (740 mm) a jejich nový, hrubý profil usnadní práci ve vlhkých podmínkách. Mají také nižší setrvačnost, takže sníží i požadavek na tahový výkon. Přesazení zvyšuje výkonnost Přesazení znamená, že každé druhé kolo v nosné jednotce přítlačných kol, uložené na samostatném čepu, je přesunuto o 190 mm dozadu. Tím vytvoří mezeru mezi prostřídanými koly, kudy může procházet půda a rostlinné zbytky a dostat se za secí stroj. Tím se zabrání vytvoření půdního hřebenu před řadou kol. Účinnější konečná kultivace Pruty zavlačovacích brán nakypří povrchovou vrstvu a zabrání vytvoření škraloupu a vysychání seťového lůžka. Pruty mají průměr 12 mm, jsou mírně kuželovité a namontované jsou v řadě s rozestupem 125 mm. S malým nadzdvižením na úvratích, zavlačovací brány jsou udržovány v pracovní poloze po dobu otáčení a zavláčí všechny stopy, které zůstávají po stroji a kolech traktoru. Kola v přítlačném válci sledují profil terénu, zajistí rovnoměrné urovnání opět utužené půdy i na svazích. Každé kolo stlačí půdu nad dvěmi řadami semen a jednou řadou hnojiva. Přesazení umožňuje, aby bylo setí provedeno i v nejtvrdší podmínkách a přitom má stroj malý požadavek na tahový výkon. Koleje jsou narýsované dvěma znamenáky, které jsou spouštěné hydraulicky. Mohou být vodítkem pro preemergentní hnojení a postřikování. 25

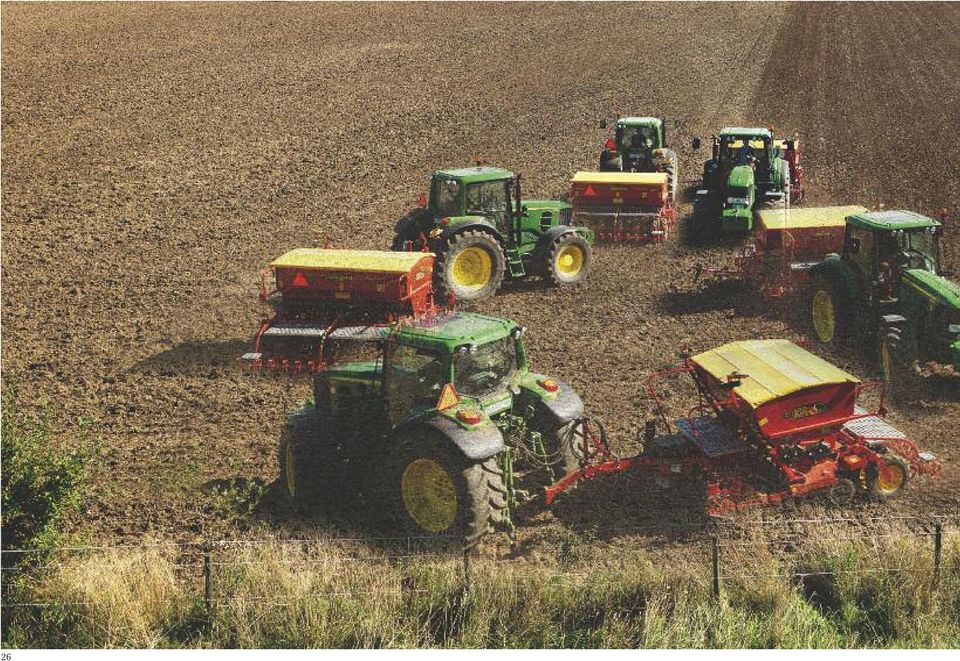

11 26

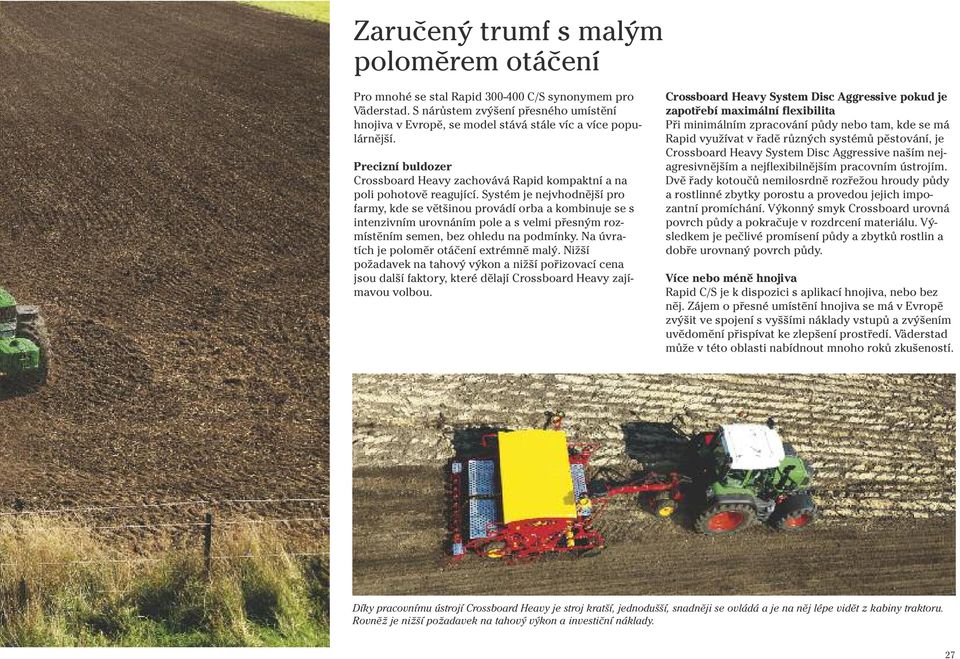

12 Zaručený trumf s malým poloměrem otáčení Pro mnohé se stal Rapid C/S synonymem pro Väderstad. S nárůstem zvýšení přesného umístění hnojiva v Evropě, se model stává stále víc a více populárnější. Precizní buldozer Crossboard Heavy zachovává Rapid kompaktní a na poli pohotově reagující. Systém je nejvhodnější pro farmy, kde se většinou provádí orba a kombinuje se s intenzivním urovnáním pole a s velmi přesným rozmístěním semen, bez ohledu na podmínky. Na úvratích je poloměr otáčení extrémně malý. Nižší požadavek na tahový výkon a nižší pořizovací cena jsou další faktory, které dělají Crossboard Heavy zajímavou volbou. Crossboard Heavy System Disc Aggressive pokud je zapotřebí maximální flexibilita Při minimálním zpracování půdy nebo tam, kde se má Rapid využívat v řadě různých systémů pěstování, je Crossboard Heavy System Disc Aggressive naším nejagresivnějším a nejflexibilnějším pracovním ústrojím. Dvě řady kotoučů nemilosrdně rozřežou hroudy půdy a rostlinné zbytky porostu a provedou jejich impozantní promíchání. Výkonný smyk Crossboard urovná povrch půdy a pokračuje v rozdrcení materiálu. Výsledkem je pečlivé promísení půdy a zbytků rostlin a dobře urovnaný povrch půdy. Více nebo méně hnojiva Rapid C/S je k dispozici s aplikací hnojiva, nebo bez něj. Zájem o přesné umístění hnojiva se má v Evropě zvýšit ve spojení s vyššími náklady vstupů a zvýšením uvědomění přispívat ke zlepšení prostředí. Väderstad může v této oblasti nabídnout mnoho roků zkušeností. Díky pracovnímu ústrojí Crossboard Heavy je stroj kratší, jednodušší, snadněji se ovládá a je na něj lépe vidět z kabiny traktoru. Rovněž je nižší požadavek na tahový výkon a investiční náklady. 27

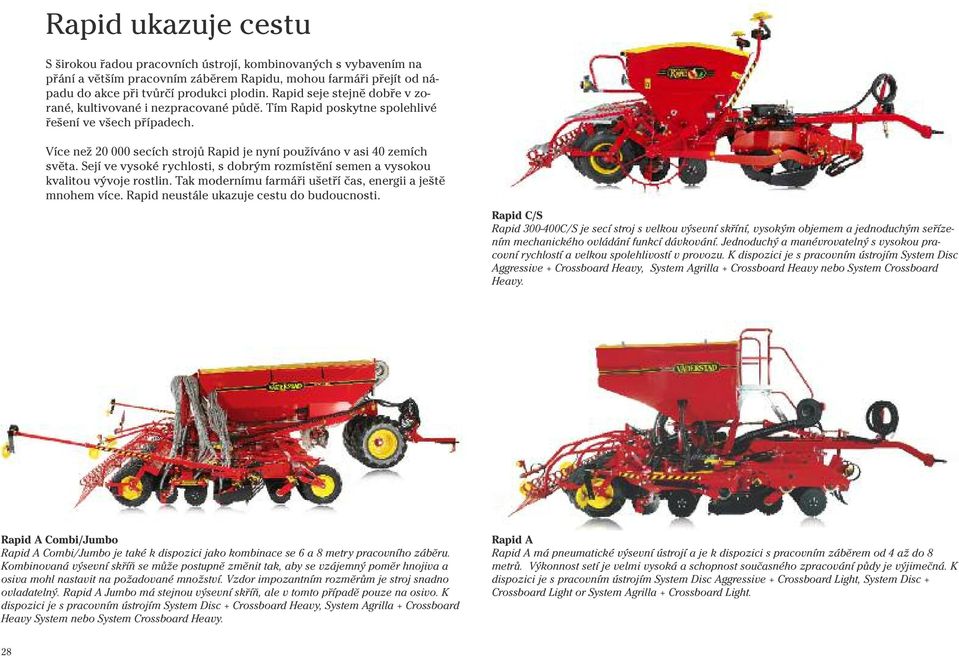

13 Rapid ukazuje cestu S širokou řadou pracovních ústrojí, kombinovaných s vybavením na přání a větším pracovním záběrem Rapidu, mohou farmáři přejít od nápadu do akce při tvůrčí produkci plodin. Rapid seje stejně dobře v zorané, kultivované i nezpracované půdě. Tím Rapid poskytne spolehlivé řešení ve všech případech. Více než secích strojů Rapid je nyní používáno v asi 40 zemích světa. Sejí ve vysoké rychlosti, s dobrým rozmístění semen a vysokou kvalitou vývoje rostlin. Tak modernímu farmáři ušetří čas, energii a ještě mnohem více. Rapid neustále ukazuje cestu do budoucnosti. Rapid C/S Rapid C/S je secí stroj s velkou výsevní skříní, vysokým objemem a jednoduchým seřízením mechanického ovládání funkcí dávkování. Jednoduchý a manévrovatelný s vysokou pracovní rychlostí a velkou spolehlivostí v provozu. K dispozici je s pracovním ústrojím System Disc Aggressive + Crossboard Heavy, System Agrilla + Crossboard Heavy nebo System Crossboard Heavy. Rapid A Combi/Jumbo Rapid A Combi/Jumbo je také k dispozici jako kombinace se 6 a 8 metry pracovního záběru. Kombinovaná výsevní skříň se může postupně změnit tak, aby se vzájemný poměr hnojiva a osiva mohl nastavit na požadované množství. Vzdor impozantním rozměrům je stroj snadno ovladatelný. Rapid A Jumbo má stejnou výsevní skříň, ale v tomto případě pouze na osivo. K dispozici je s pracovním ústrojím System Disc + Crossboard Heavy, System Agrilla + Crossboard Heavy System nebo System Crossboard Heavy. Rapid A Rapid A má pneumatické výsevní ústrojí a je k dispozici s pracovním záběrem od 4 až do 8 metrů. Výkonnost setí je velmi vysoká a schopnost současného zpracování půdy je výjimečná. K dispozici je s pracovním ústrojím System Disc Aggressive + Crossboard Light, System Disc + Crossboard Light or System Agrilla + Crossboard Light. 28

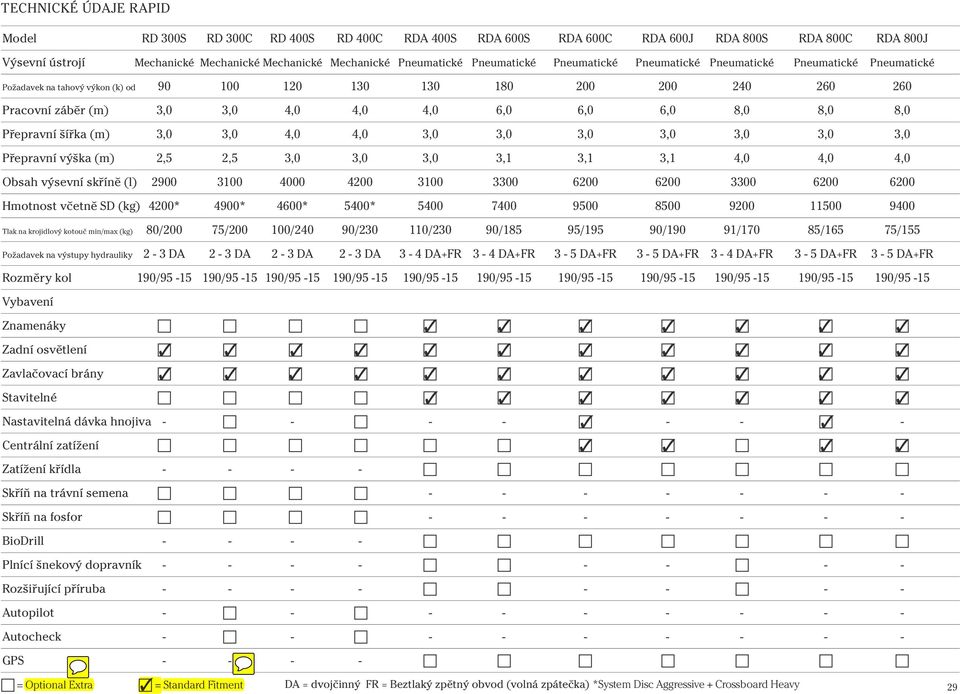

14 TECHNICKÉ ÚDAJE RAPID Model RD 300S RD 300C RD 400S RD 400C RDA 400S RDA 600S RDA 600C RDA 600J RDA 800S RDA 800C RDA 800J Výsevní ústrojí Mechanické Mechanické Mechanické Mechanické Pneumatické Pneumatické Pneumatické Pneumatické Pneumatické Pneumatické Pneumatické Požadavek na tahový výkon (k) od Pracovní záběr (m) 3,0 3,0 4,0 4,0 4,0 6,0 6,0 6,0 8,0 8,0 8,0 Přepravní šířka (m) 3,0 3,0 4,0 4,0 3,0 3,0 3,0 3,0 3,0 3,0 3,0 Přepravní výška (m) 2,5 2,5 3,0 3,0 3,0 3,1 3,1 3,1 4,0 4,0 4,0 Obsah výsevní skříně (l) Hmotnost včetně SD (kg) 4200* 4900* 4600* 5400* Tlak na krojidlový kotouč min/max (kg) 80/200 75/ /240 90/ /230 90/185 95/195 90/190 91/170 85/165 75/155 Požadavek na výstupy hydrauliky 2-3 DA 2-3 DA 2-3 DA 2-3 DA 3-4 DA+FR 3-4 DA+FR 3-5 DA+FR 3-5 DA+FR 3-4 DA+FR 3-5 DA+FR 3-5 DA+FR Rozměry kol 190/ / / / / / / / / / /95-15 Vybavení Znamenáky Zadní osvětlení Zavlačovací brány Stavitelné Nastavitelná dávka hnojiva Centrální zatížení Zatížení křídla Skříň na trávní semena Skříň na fosfor BioDrill Plnící šnekový dopravník Rozšiřující příruba Autopilot Autocheck GPS = Optional Extra 3 = Standard Fitment DA = dvojčinný FR = Beztlaký zpětný obvod (volná zpátečka) *System Disc Aggressive + Crossboard Heavy 29
