1 Katalog ochranných prvků Protective elements catalog Aufprallschutz-Matten katalog Sport Chráněné objekty : - KONSTRUKCE LYŽAŘSKÝCH VLEKŮ - SNĚŽNÁ DĚLA - PŘÍRODNÍ PŘEKÁŽKY - TECHNICKÁ ZAŘÍZENÍ

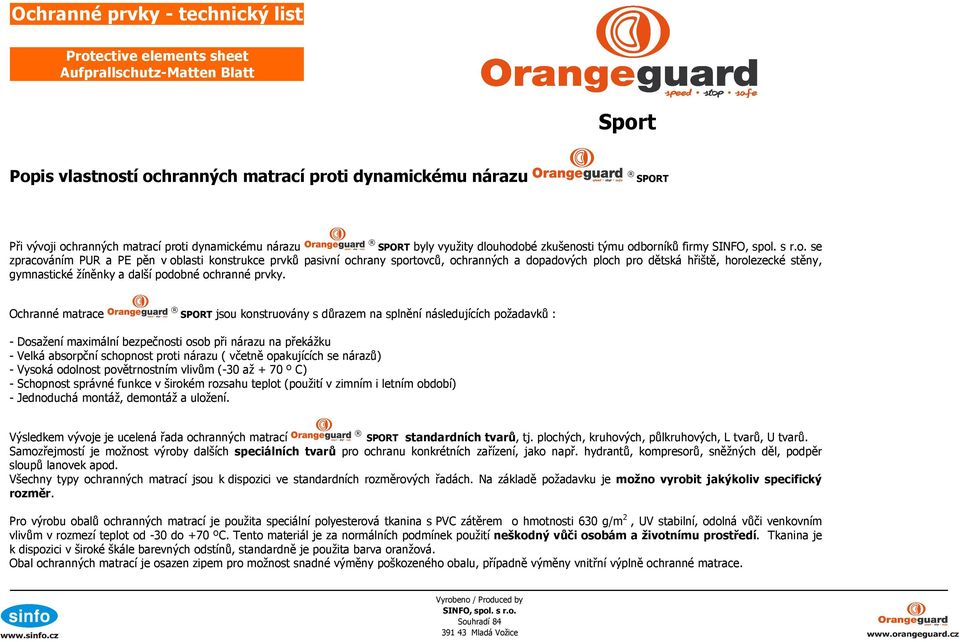

2 Ochranné prvky - technický list Protective elements sheet Aufprallschutz-Matten Blatt Sport Popis vlastností ochranných matrací proti dynamickému nárazu SPORT Při vývoji ochranných matrací proti dynamickému nárazu SPORT byly využity dlouhodobé zkušenosti týmu odborníků firmy se zpracováním PUR a PE pěn v oblasti konstrukce prvků pasivní ochrany sportovců, ochranných a dopadových ploch pro dětská hřiště, horolezecké stěny, gymnastické žíněnky a další podobné ochranné prvky. Ochranné matrace SPORT jsou konstruovány s důrazem na splnění následujících požadavků : - Dosažení maximální bezpečnosti osob při nárazu na překážku - Velká absorpční schopnost proti nárazu ( včetně opakujících se nárazů) - Vysoká odolnost povětrnostním vlivům (-30 až + 70 º C) - Schopnost správné funkce v širokém rozsahu teplot (použití v zimním i letním období) - Jednoduchá montáž, demontáž a uložení. Výsledkem vývoje je ucelená řada ochranných matrací SPORT standardních tvarů, tj. plochých, kruhových, půlkruhových, L tvarů, U tvarů. Samozřejmostí je možnost výroby dalších speciálních tvarů pro ochranu konkrétních zařízení, jako např. hydrantů, kompresorů, sněžných děl, podpěr sloupů lanovek apod. Všechny typy ochranných matrací jsou k dispozici ve standardních rozměrových řadách. Na základě požadavku je možno vyrobit jakýkoliv specifický rozměr. Pro výrobu obalů ochranných matrací je použita speciální polyesterová tkanina s PVC zátěrem o hmotnosti 630 g/m 2, UV stabilní, odolná vůči venkovním vlivům v rozmezí teplot od -30 do +70 ºC. Tento materiál je za normálních podmínek použití neškodný vůči osobám a životnímu prostředí. Tkanina je k dispozici v široké škále barevných odstínů, standardně je použita barva oranžová. Obal ochranných matrací je osazen zipem pro možnost snadné výměny poškozeného obalu, případně výměny vnitřní výplně ochranné matrace.

dětská hřiště, horolezecké stěny, gymnastické žíněnky a další podobné ochranné prvky.

3 Pro zajištění odvodu vody z kondenzované vlhkosti uvnitř ochranné matrace je obal na spodní straně opatřen speciálními otvory umožňujícími volný odtok vody. Dle použitého materiálu vnitřní výplně ochranných matrací jsou k dispozici dvě řady výrobků : SPORT PUR Pro vnitřní výplň této řady ochranných matrací je použita polyuretanová pěna PUR T1820 s otevřenou buněčnou strukturou. Tento materiál si zachovává své elastické vlastnosti v teplotním rozmezí od -40 do +120 º C. Pěna je 100% recyklovatelná, neškodná vůči osobám a životnímu prostředí. SPORT PE Pro vnitřní výplň této řady ochranných matrací je použita polyetylénová pěna nízké hustoty LD PE s uzavřenou buněčnou strukturou. Tento materiál si zachovává své elastické vlastnosti v teplotním rozmezí od 40 do + 75 º C. Tento typ pěny má navíc některé vlastnosti, které ji předurčují k použití pro tento typ výrobků, a to zejména : - velká absorpční schopnost proti nárazu (včetně opakujících se nárazů) - odolná vůči vlhkosti a vodním parám - nízká hmotnost 23 kg/m 3 - odolná proti prachu a nečistotám - odolná proti vlivu rozpouštědel, olejů a chemikálií

otevřenou buněčnou strukturou. Tento materiál si zachovává své elastické vlastnosti v teplotním rozmezí od -40 do +120 º C. Pěna je 100% recyklovatelná, neškodná vůči osobám a životnímu prostředí.

4 Pro výplň této řady ochranných matrací byl našimi specialisty vyvinut profil nové generace OG 40 Speciální konstrukcí tvaru profilu OG 40 bylo dosaženo zvýraznění vlastností použitého materiálu a zvýšení absorpční schopnosti ochranných matrací při současném snížení potřebné tloušťky ochranné matrace. Síla nutná ke stlačení (kpa) kpa %stlačení

a zvýšení absorpční schopnosti ochranných matrací při současném snížení potřebné tloušťky

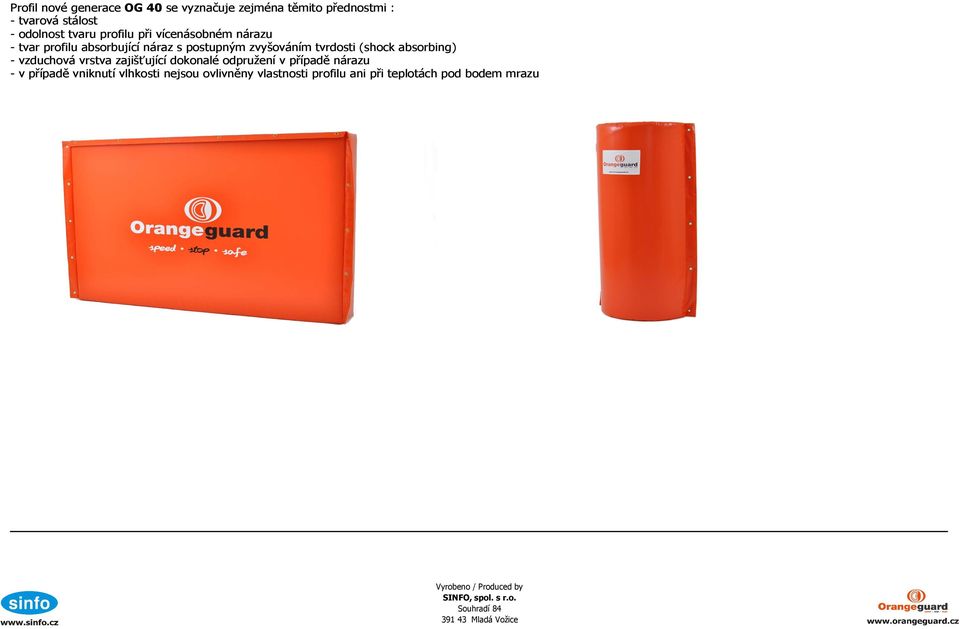

5 Profil nové generace OG 40 se vyznačuje zejména těmito přednostmi : - tvarová stálost - odolnost tvaru profilu při vícenásobném nárazu - tvar profilu absorbující náraz s postupným zvyšováním tvrdosti (shock absorbing) - vzduchová vrstva zajišťující dokonalé odpružení v případě nárazu - v případě vniknutí vlhkosti nejsou ovlivněny vlastnosti profilu ani při teplotách pod bodem mrazu

zvyšováním tvrdosti (shock absorbing) - vzduchová vrstva zajišťující dokonalé odpružení v
