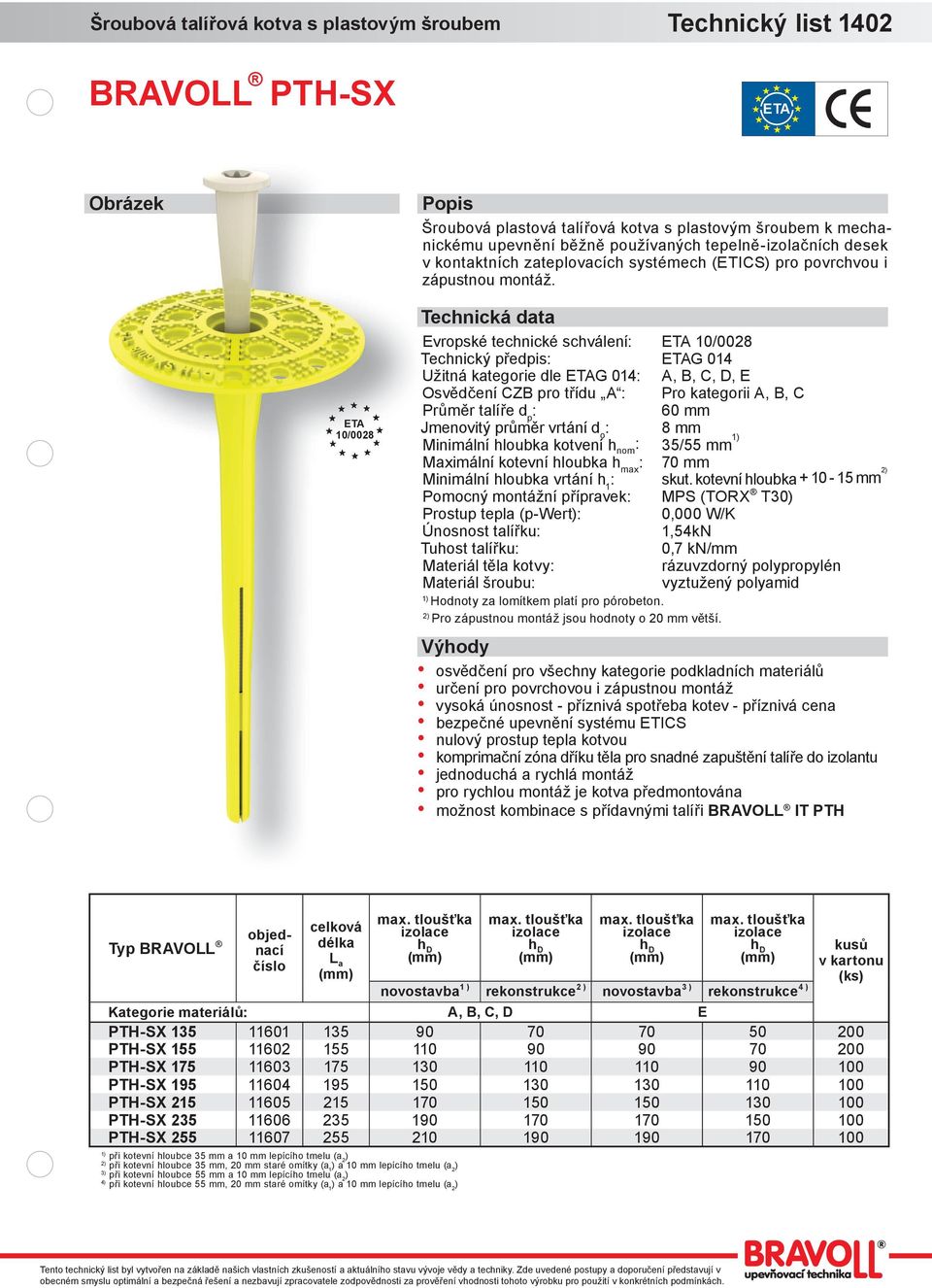

1 BRAVOLL PTH-SX ETA Šroubová plastová talířová kotva s plastovým šroubem k mecanickému upevnění běžně používanýc tepelně-izolačníc desek v kontaktníc zateplovacíc systémec (ETICS pro povrcvou i zápustnou montáž. ETA 10/ Evropské tecnické scválení: ETA 10/0028 Tecnický předpis: ETAG 014 Užitná kategorie dle ETAG 014: A, B, C, D, E Osvědčení CZB pro třídu A : Pro kategorii A, B, C Průměr talíře : 60 mm Jmenovitý průměr vrtání d o : 8 mm Minimální loubka kotvení : 5/55 mm 1 Maximální kotevní loubka max : 70 mm Minimální loubka vrtání 1 : skut. kotevní loubka mm 2 Pomocný montážní přípravek: MPS (TORX T0 Prostup tepla (p-wert: 0,000 W/K Únosnost talířku: 1,54kN Tuost talířku: 0,7 kn/mm Materiál těla kotvy: rázuvzdorný polypropylén Materiál šroubu: vyztužený polyamid 1 Hodnoty za lomítkem platí pro pórobeton. 2 Pro zápustnou montáž jsou odnoty o 20 mm větší. osvědčení pro všecny kategorie podkladníc materiálů určení pro povrcovou i zápustnou montáž vysoká únosnost - příznivá spotřeba kotev - příznivá cena bezpečné upevnění systému ETICS nulový prostup tepla kotvou komprimační zóna dříku těla pro snadné zapuštění talíře do izolantu jednoducá a ryclá montáž pro ryclou montáž je kotva předmontována možnost kombinace s přídavnými talíři BRAVOLL IT PTH celková délka 1 při kotevní loubce 5 mm 0 mm lepícío tmelu ( 2 při kotevní loubce 5 mm, 20 mm staré omítky ( 0 mm lepícío tmelu ( při kotevní loubce 55 mm 0 mm lepícío tmelu ( 4 při kotevní loubce 55 mm, 20 mm staré omítky ( 0 mm lepícío tmelu ( novostavb rekonstrukce 2 novostavba rekonstrukce 4 Kategorie materiálů: A, B, C, D E PTH-SX PTH-SX PTH-SX PTH-SX PTH-SX PTH-SX PTH-SX

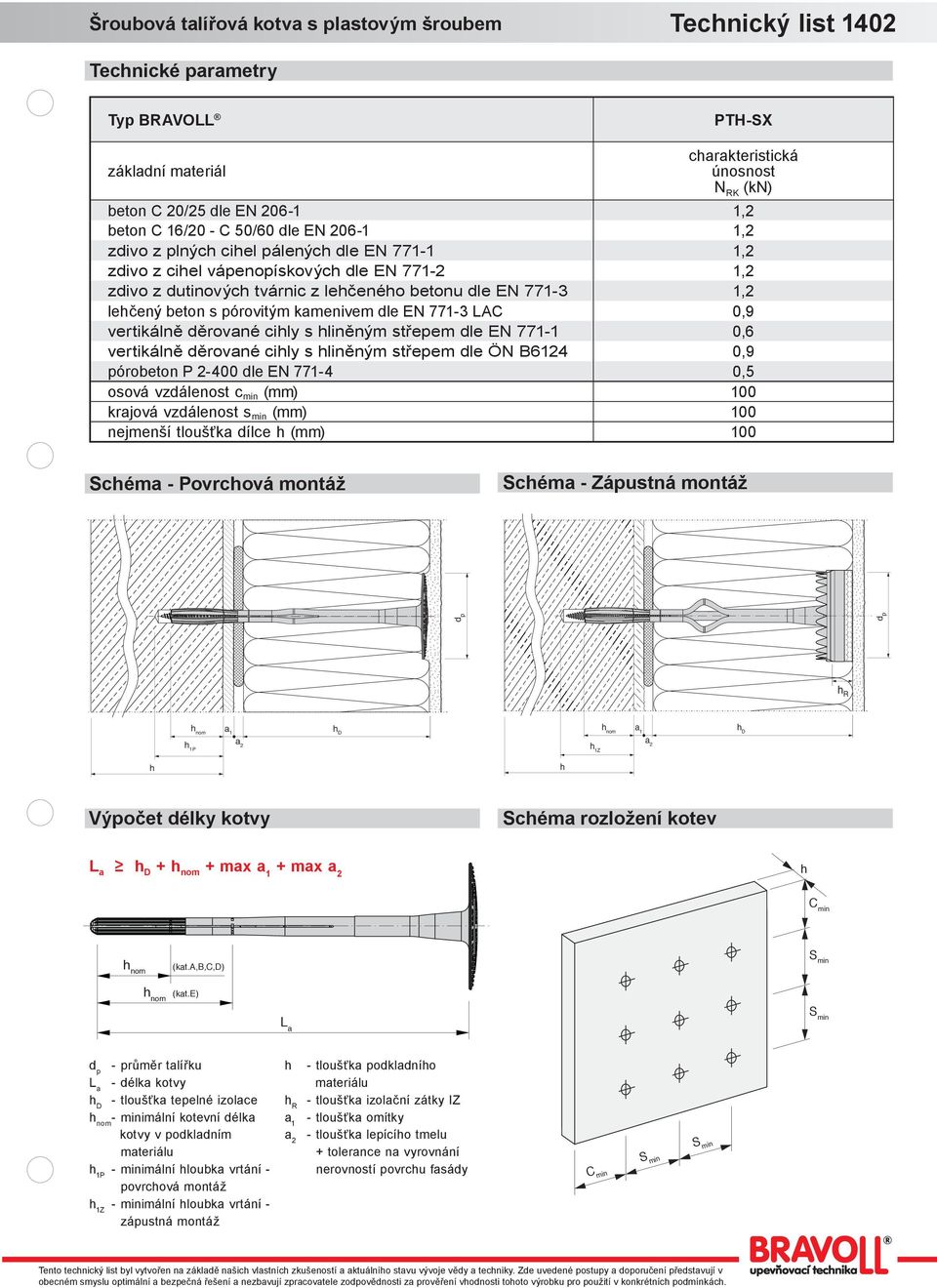

2 Tecnické parametry PTH-SX základní materiál carakteristická únosnost N RK (kn beton C 20/25 dle EN ,2 beton C 16/20 - C 50/60 dle EN ,2 zdivo z plnýc ciel pálenýc dle EN ,2 zdivo z ciel vápenopískovýc dle EN ,2 zdivo z dutinovýc tvárnic z lečenéo betonu dle EN 771-1,2 lečený beton s pórovitým kamenivem dle EN 771- LAC 0,9 vertikálně děrované cily s liněným střepem dle EN ,6 vertikálně děrované cily s liněným střepem dle ÖN B6124 0,9 pórobeton P dle EN ,5 osová vzdálenost c min 100 krajová vzdálenost s min 100 nejmenší tloušťka dílce 100 Scéma - Povrcová montáž Scéma - Zápustná montáž R 1P 1Z Výpočet délky kotvy Scéma rozložení kotev + + max + max C min (kat.a,b,c,d (kat.e - průměr talířku - délka kotvy - tloušťka tepelné - minimální kotevní délka kotvy v podkladním materiálu 1P 1Z - minimální loubka vrtání - povrcová montáž - minimální loubka vrtání - zápustná montáž - tloušťka podkladnío materiálu R - tloušťka izolační zátky IZ - tloušťka omítky - tloušťka lepícío tmelu + tolerance na vyrovnání nerovností povrcu fasády C min

3 Šroubová talířová kotva s plastovým šroubem Povrcová montáž o8 Do předvrtanéo otvoru se zasune ta"ířová kotva tak, nom = 5/55 mm Max. 50 x/min. 4 nom 5 aby ta"íř kotvy dosed" na izo"ant. V případě potřeby se mírným t"akem přes e"ektrický šroubovák zat"ačí kotva přes předmontovaný šroub na povrc izo"antu. Pokud je odpor při usazování kotvy pří"iš ve"ký, pak je pravděpodobně vrták nadměrně opotřebován (průměr vrtanéo otvoru je ma"ý nebo zůstává v otvoru prac z vrtání. Vrták je třeba vyměnit či zbytkový prac z vývrtu "épe vyčistit. Do děrované ci"y a pórobetonu vrtat zásadně bez přík"epu (nej"épe speciá"ním vrtákem do děrovanéo zdiva. Montáž se provádí s montážním přípravkem BRAVOLL MPS, který je osazený na e"ektrický šroubovák s e"ektronickou regu"ací otáček (maximá"ní otáčky 50 ot/min. (Je možno použít i nástavec bit TORX T0. Rozpěrný šroub se za mírnéo přít"aku přes šroubovák a montážní přípravek BRAVOLL MPS (příp. nástavec bit zašroubuje tak, aby dorazová část montážnío přípravku BRAVOLL MPS dosed"a na rovinu povrcu izo"antu, resp. aby povrc ta"íře kotvy by" v rovině s povrcem izo"antu nebo by" zapuštěn 0-2 mm do izo"antu. Do 6-ti týdnů je nutno kotvu zakrýt da"šími komponenty ET&CS (cránit před UV zářením. Při vyrovnání nerovností kotevnío podk"adu je nutno vždy dodržet minimá"ní kotevní "oubku kotvy. Montáž "ze provádět při tep"otác nad + 0 C. 6 o8 Zápustná montáž 1 1 Na nom = 5/55 mm Max. 50 x/min. 4 nom 5 6 dřík ta"ířové kotvy nasuneme zápustný přípravek BRAVOLL ZP tak, aby ta"ířek kotvy dosed" na dno zápustnéo přípravku. Do předvrtanéo otvoru se zasune ta"ířová kotva osazená zápustným přípravkem BRAVOLL ZP. Mírným t"akem zat"ačíme ce"ou výšku zazubení zápustnéo přípravku BRAVOLL ZP do izo"antu. Pokud je odpor při usazování kotvy pří"iš ve"ký, pak je pravděpodobně vrták nadměrně opotřebován (průměr vrtanéo otvoru je ma"ý nebo zůstává v otvoru prac z vrtání. Vrták je třeba vyměnit či zbytkový prac z vývrtu "épe vyčistit. Do děrované ci"y a pórobetonu vrtat zásadně bez přík"epu (nej"épe speciá"ním vrtákem do děrovanéo zdiva. Montáž se provádí s montážním přípravkem BRAVOLL MPS, který je osazený na e"ektrický šroubovák s e"ektronickou regu"ací otáček (maximá"ní otáčky 50 ot/min. Rozpěrný šroub se za mírnéo přít"aku přes šroubovák a montážní přípravek BRAVOLL MPS zašroubuje tak, aby dorazová část montážnío přípravku BRAVOLL MPS dosed"a na rovinu povrcu izo"antu. Do vznik"éo otvoru v izo"antu se v"oží izo"ační zátka BRAVOLL &Z, která se nás"edně zarovná vodným nástrojem s povrcem izo"antu. Při vyrovnání nerovností kotevnío podk"adu je nutno vždy dodržet minimá"ní kotevní "oubku kotvy. Montáž "ze provádět při tep"otác nad + 0 C. 7

4 Příslušenství - BRAVOLL IZ Izolační zátka z polystyrenu určená pro přerušení tepelnéo mostu prostupem kotvou a sjednocení povrcu izolačníc desek (zápustná montáž kotev v kontaktníc zateplovacíc systémec (ETICS. Průměr zátky: Materiál zátky: 65 mm EPS, MW odstranění nežádoucíc vizuálníc efektů na fasádě speciální vyrovnávací bod na dně zátky umožňuje přesné zarovnání s izolantem tvarové provedení zátky zajišťuje její pevné usazení v izolační desce Izolační zátka IZ - EPS bílá Izolační zátka IZ - EPS šedá Izolační zátka IZ - MW Příslušenství - BRAVOLL ZP Zápustný přípravek BRAVOLL ZP pro zápustnou montáž talířovýc kotev BRAVOLL PTH-SX pro upevňování izolačníc desek v kontaktníc zateplovacíc systémec (ETICS. Průměr zápustnéo přípravku ZP: Materiál ZP: 65 mm PA 6 zesílený odstranění nežádoucíc vizuálníc efektů na fasádě dokonalé přerušení tepelnéo mostu Zápustný přípravek ZP ZP

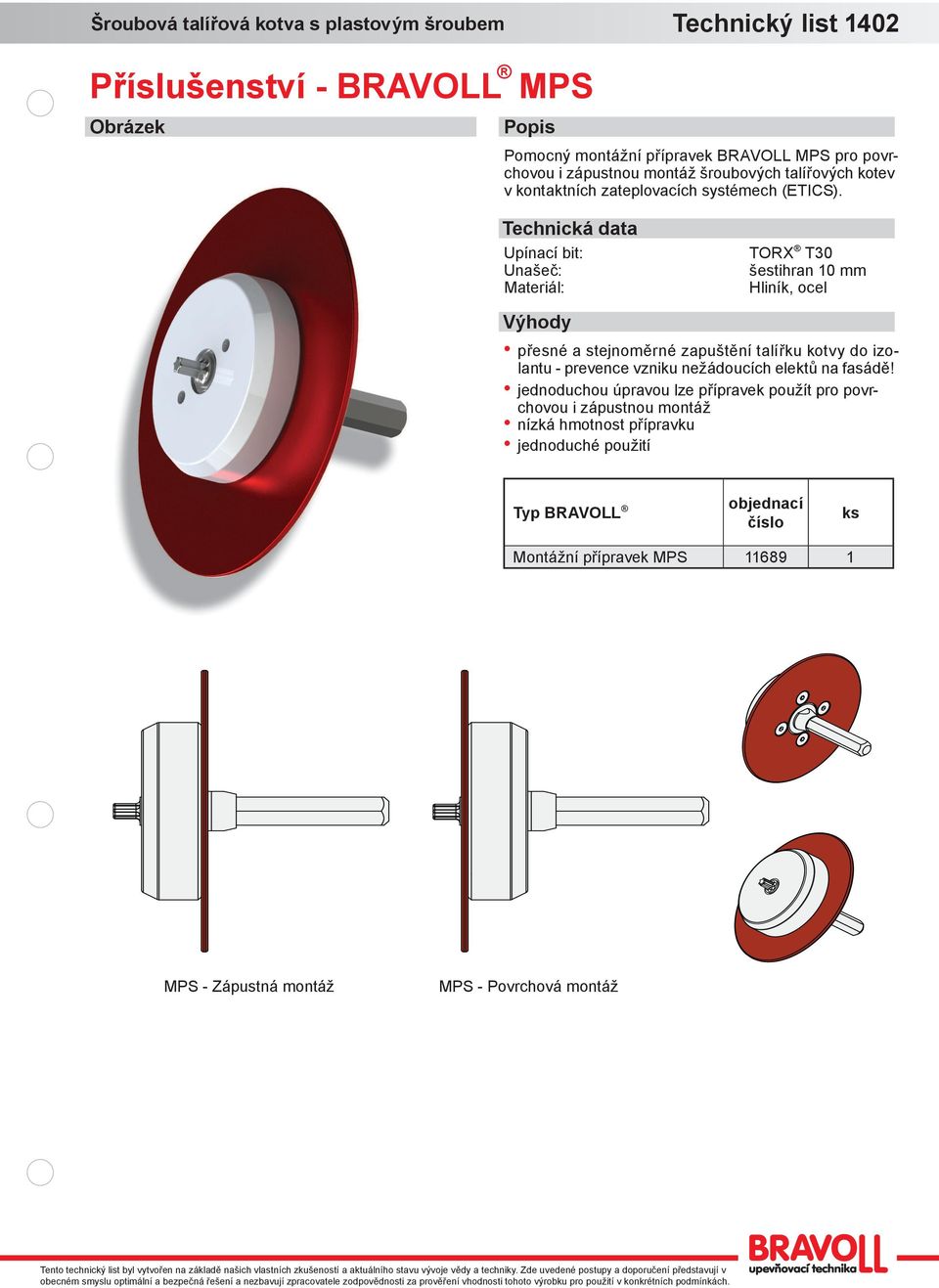

5 Příslušenství - BRAVOLL MPS Pomocný montážní přípravek BRAVOLL MPS pro povrcovou i zápustnou montáž šroubovýc talířovýc kotev v kontaktníc zateplovacíc systémec (ETICS. Upínací bit: Unašeč: Materiál: TORX T0 šestiran 10 mm Hliník, ocel přesné a stejnoměrné zapuštění talířku kotvy do izolantu - prevence vzniku nežádoucíc elektů na fasádě! jednoducou úpravou lze přípravek použít pro povrcovou i zápustnou montáž nízká motnost přípravku jednoducé použití ks Montážní přípravek MPS MPS - Zápustná montáž MPS - Povrcová montáž
