1 Internet věcí mimo IT obory

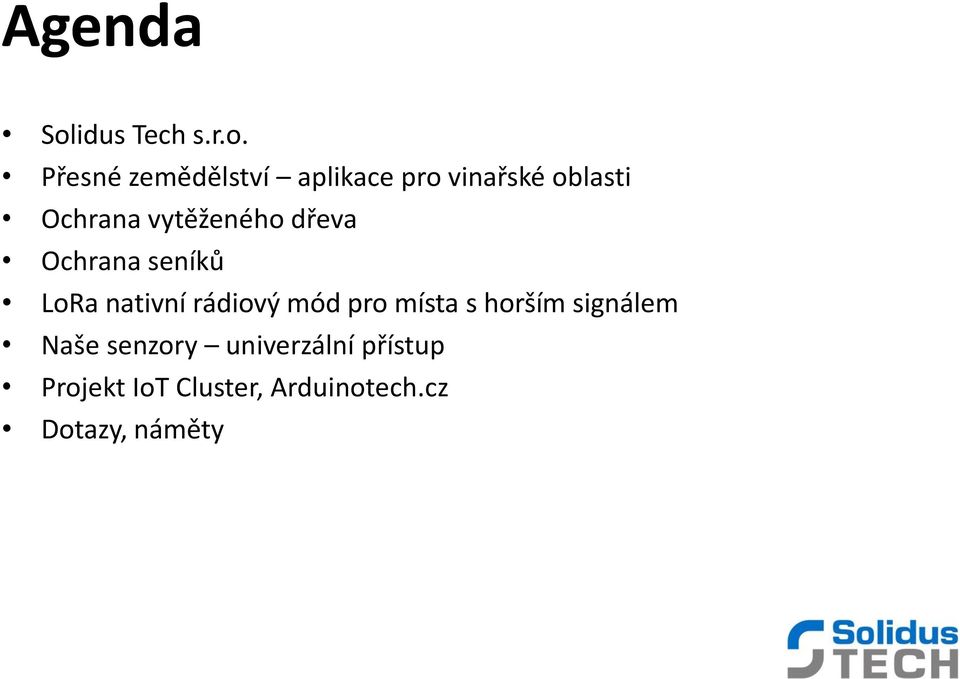

2 Agenda Solidus Tech s.r.o. Přesné zemědělství aplikace pro vinařské oblasti Ochrana vytěženého dřeva Ochrana seníků LoRa nativní rádiový mód pro místa s horším signálem Naše senzory univerzální přístup Projekt IoT Cluster, Arduinotech.cz Dotazy, náměty

3 Solidus Tech s.r.o. Malá společnost zaměřená na vývoj speciálních produktů a realizaci projektů v oblasti enterprise Založena v roce 2012 bývalými zaměstnanci firmy Ericsson Sídlo ve Frýdku-Místku Reference v oblasti speciálních řešení pro společnosti OKD, Mittal Steel, nemocnice apod. Orientace na oblast IoT se zaměřením na LPWAN od roku 2014 Vytvoření vlastní HW platformy čidel Standardní nabídka: otřesové čidlo, čidlo teplota/vlhkost, čítač So, PIR, magnetický kontakt, MBUS/LoRaWAN konvertor Čidla na přání

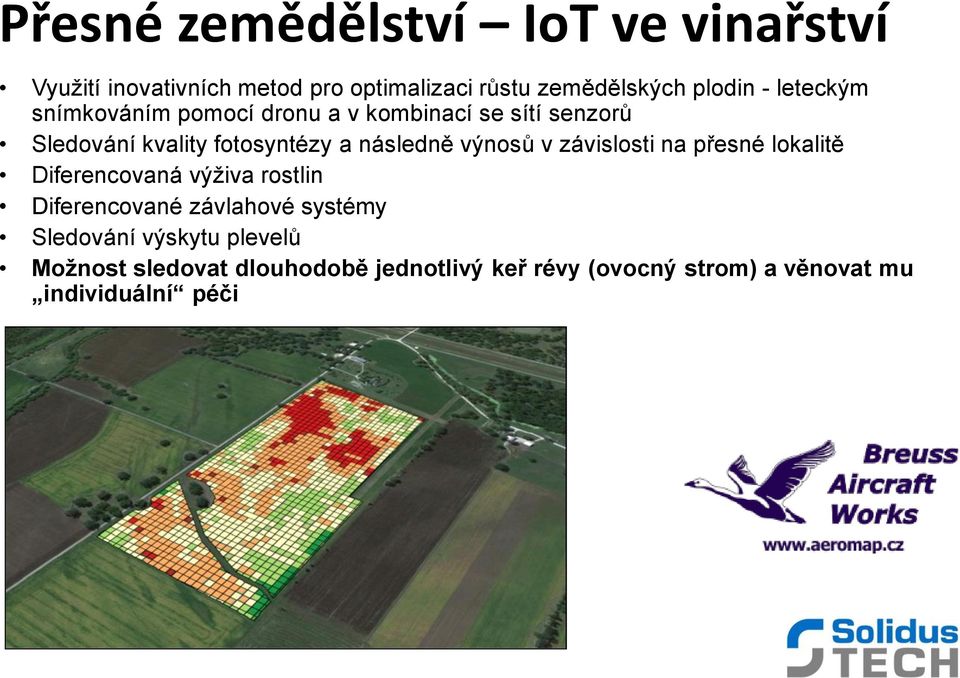

4 Přesné zemědělství IoT ve vinařství Využití inovativních metod pro optimalizaci růstu zemědělských plodin - leteckým snímkováním pomocí dronu a v kombinací se sítí senzorů Sledování kvality fotosyntézy a následně výnosů v závislosti na přesné lokalitě Diferencovaná výživa rostlin Diferencované závlahové systémy Sledování výskytu plevelů Možnost sledovat dlouhodobě jednotlivý keř révy (ovocný strom) a věnovat mu individuální péči

5 Přesné zemědělství IoT ve vinařství Snímkování z bezpilotního letounu z výšky 100m vrchol porostu Snímkování ze čtyřkolky zóna hroznů tvorba přesných map Vývoj situace v čase Výběr keřů s předpokladem kvalitních hroznů Optimalizace zralosti Cílená opatření v přesné lokalitě vinohradu Přesné určení pro rozmístění senzorů Speciálně vyvinutý senzor pro měření: Vlhkosti vzduchu Teploty vzduchu Vlhkosti na listu Půdní závlahy Instalace přímo ve vinohradech Bateriové napájení vegetační sezóna Nenápadné provedení Levný senzor (ztráta, zcizení) Návaznost na aplikaci Vizualizace měřených parametrů Notifikace kritických mezí

6 Ochrana vytěženého dřeva Značné ekonomické škody při krádežích dřeva Vytěžené a uložené dřevo stačí 15min., 85% ztrát Černá těžba hlučná, ne tak oblíbená 15% ztrát Energeticky nenáročná detekce otřesové čidlo Zaznamenává manipulaci s čidlem Dva stupně notifikace prealarm a alarm Snadné uložení do hromady dřeva Velmi levné čidlo Návaznost na jednoduchou aplikaci Notifikace SMS, prozvonění Push do aplikace Android/iOS

7 Ochrana seníků/stohů Aktivní měření teploty a vlhkosti Kombinace veličin teplota/vlhkost způsobuje samovznícení Levná prevence Energeticky nenáročné čidlo Komunikuje 2x denně (stav baterie, RSSI) Hlídání prahových úrovní teplota/vlhkost Levné čidlo na jednu sezónu Návaznost na jednoduchou aplikaci Notifikace SMS, prozvonění Push do aplikace Android/iOS

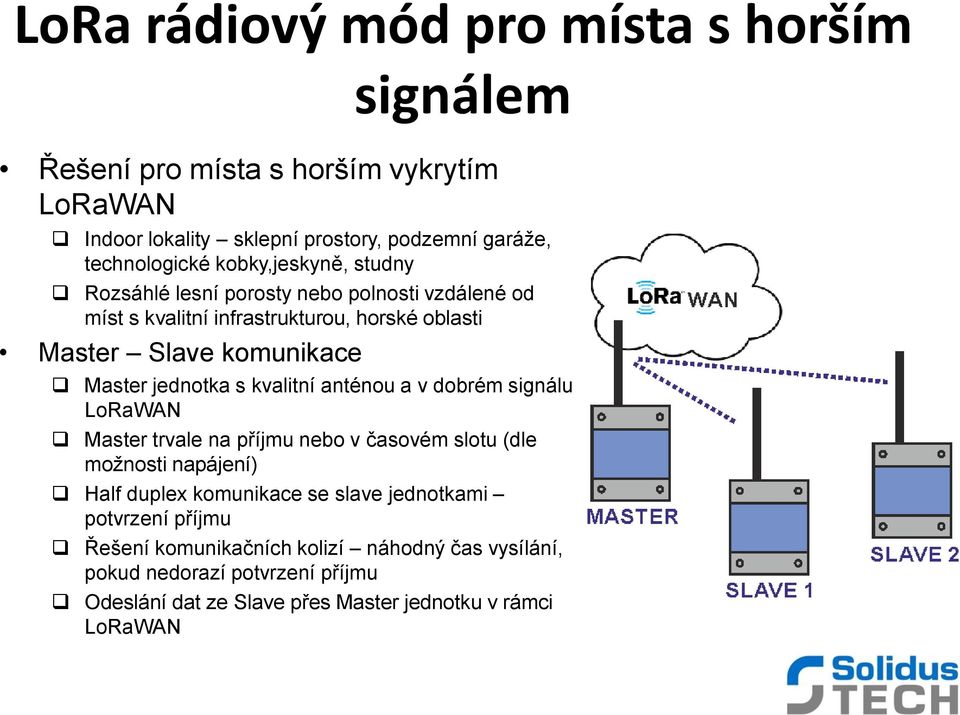

8 LoRa rádiový mód pro místa s horším signálem Řešení pro místa s horším vykrytím LoRaWAN Indoor lokality sklepní prostory, podzemní garáže, technologické kobky,jeskyně, studny Rozsáhlé lesní porosty nebo polnosti vzdálené od míst s kvalitní infrastrukturou, horské oblasti Master Slave komunikace Master jednotka s kvalitní anténou a v dobrém signálu LoRaWAN Master trvale na příjmu nebo v časovém slotu (dle možnosti napájení) Half duplex komunikace se slave jednotkami potvrzení příjmu Řešení komunikačních kolizí náhodný čas vysílání, pokud nedorazí potvrzení příjmu Odeslání dat ze Slave přes Master jednotku v rámci LoRaWAN

9 Naše senzory univerzální přístup Vlastní vývoj HW Základ inteligence: 8-bitové AVR (ATmega328p Arduino bootloader) 32 bitový ARM na čipu ESP8266 (možnost WiFi) Konstrukce formou násuvných shieldů s patřičným senzorem a konektory pro připojení LoRaWAN transceiver MICROCHIP RN2483 s integrovaným LoRaWAN1.0 stackem Risingh RHF76 s integrovaným LoRaWAN stackem, podpora A,B,C typů end-pointů Podpora bateriového napájení (3V nebo 3,6V lithiové články) odběr v deep sleep cca 20uA (RN2483) nebo 6uA(RHF76), měření stavu baterie v provozu Anténní konektor IPX U.FL nebo SMA Výběr z několika antén SMA konektor Provedení indoor/outdoor (IP65) Možnost kombinovaného provozu WiFi/LoRa/LoRaWAN Postupná certifikace CE, RoHS

10 Konstrukce LoRaWAN senzorů Outdoorové provedení IP6, uchycení na zeď nebo stožár SMA konektor pro anténu průchodky pro vyvedení/přivedení čidel nebo signálů, rozměry krabice např. cca 95x60mm Definitivní podoba konstrukce na míru dle přání zákazníka Indoorové provedení SMA konektor pro anténu nebo integrovaná anténa průchodky pro vyvedení/přivedení čidel nebo signálů, rozměry krabice např. cca 70x70mm, Definitivní podoba konstrukce na míru dle přání zákazníka Stávající senzory možnost doplnění o komunikační modul

11 IoT Cluster, Arduinotech.cz IoT Cluster sdružuje IoT nadšence, kteří mají svůj příběh Základající členové Solidus Tech s.r.o., hidesign s.r.o., VŠB TÚ Ostrava, katedra Telekomunikací Arduinotech.cz hobby aktivita Arduino projektů Zpřístupnění vývojové platformy LoRaWAN moduly s integrovanou inteligencí a LoRaWAN transcieverem AVR 8 bitový procesor ATmega328p Architektura optimalizována pro low power projekty (detekce přerušení od UARTu a externí vstup přerušení) Arduino UNO (NANO) bootloader Dostupné na e-shopu včetně příslušenství (antény, senzory )

12 Děkuji za pozornost! Dotazy & náměty
