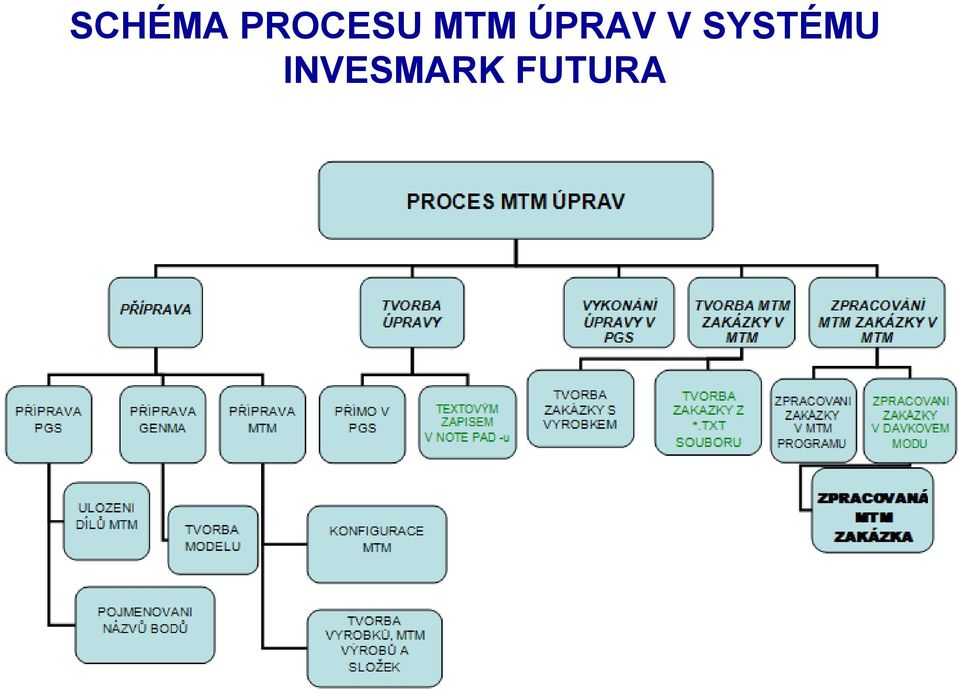

SCHÉMA PROCESU MTM ÚPRAV V SYSTÉMU INVESMARK FUTURA

Transkript

1 SCHÉMA PROCESU MTM ÚPRAV V SYSTÉMU INVESMARK FUTURA

2 PŘÍPRAVA V PROGRAMU PGS Zadání názvů úprav: Při práci v programu PGS se díly ukládají pod odlišnými názvy, čím se zabrání přepsání původních dílů. Také je vhodné ukládat díly se specifickým znakem, který se nepoužívá pro nic jiného a právě ním se budou díly MTM úprav odlišovat. Díly musí být uloženy jako kompletní pravá a levá strana výrobku. Pro asymetrické výrobky budou potřebné uložit obě strany výrobku! Rozlišení jednotlivých dílů úpravy: Stejně důležité je pracovat se všemi díly všech různých materiálů, které se používají pro výrobu daného výrobku a pro lepší orientaci využít barevného rozlišení jednotlivých dílů (např. vrchové díly - modré, podšívkové díly -červené...) Zadání názvů bodům: Dalším nezbytným krokem u dílů používaných v MTM je pojmenování tzv. alteringových bodů body změny (obr. č. 1). Tyto názvy se používají v PGS pro vytvoření a aplikaci souborů úprav. Existují 2 různé způsoby jak názvy bodům zadat. obr. č. 1

3 Pojmenovávání se volí srozumitelné, logické, přehledné pro dobrou orientaci a rozeznání jednotlivých úprav na každém z dílů. Poznámka: Doporučuje se používat kombinace písmen a čísel a naopak nedoporučuje se do bodů používat: čárky(,), podtržítka (_), lomítka (/). Je vhodnější použít tečku (.), nebo mezerník ( ). Video ukázka č.1 pojmenování bodů. Dodatečné zadání názvů bodů: Názvy bodů je vhodné zadávat ve stejném pořadí. Pokud se některému z bodů název nepřiřadí při tvorbě úpravy, objeví se okno, kam se dá název dodatečně zadat. Video ukázka č. 2 dodatečné zadání názvů bodů. Mazání názvů bodů: V přípravě PGS lze na dílech provádět i mazání názvů bodů. Video ukázka č. 3 mazání názvů bodů.

4 Pojmenování názvů bodů MTM úprav Pojmenováním konstrukčních bodů vycházejí z metodiky se nalézá ve skriptech Technické univerzity v Liberci z roku ZÁKLADNÍ KONSTRUKCE ODĚVŮ. TABULKA NÁZVŮ BODŮ 1.část 2.část 3.část 4.část Zkratka Vysvětlivka Zkratka Vysvětlivka Zkratka Vysvětlivka DS Dámské sako PD Přední díl 1 Vrchový materiál Přesná identifikace umístění bodu se vyjádří slovním popisem + dle konstrukčních bodů střihových dílů. obr. č. 2 Příklad pojmenování bodu - obr. č. 2 PS-ZD-1-pasový-bod-P31 = pánské sako, zadní díl, vrchový materiál, pasový bod P31

5 Definice základního přírůstku MTM Obecný princip MTM úprav v programu PGS je posun bodů dílů, případně značek, zástřihů atd. o hodnotu, která vyplyne ze základního přírůstku (hodnoty učení). Proto před začátkem tvorby úpravy se musí nadefinovat základní přírůstek (obr. č. 3) základní hodnota, se kterou se bude pracovat a to: 10 (bere se jako absolutní hodnota pro představu 10 = 10 mm ve skutečnosti), 100 [%]. [3, 10] Definice - PGS/ MTM / ZÁKLADNÍ PŘÍRŮSTEK: obr. č. 3

6 TVORBA ÚPRAVY V PROGRAMU PGS POSTUP TVORBY ÚPRAVY Vytvoření úpravy předchází nadefinování základního přírůstku a následně se může projít na konkrétní nadefinování úpravy. V menu programu PGS se určí volba MTM / VYTVOŘIT ÚPRAVU přičemž se otevře následující okno, kde se nadefinují všechny parametry úpravy (obr. č. 4): obr. č. 4 Video ukázka č. 4 postup tvorby úpravy.

7 Název úpravy - je název, který bude uložen do databáze. Může se pro něj použít maximálně 80 znaků kombinace písmen a čísel s diakritikou. Název nesmí obsahovat mezery, místo mezer se používají podtržítka nebo pomlčky. Název by měl být logický a zároveň i lehce identifikovatelný, aby kdokoliv pochopil o jaký druh úpravy se jedná. TABULKA NÁZVŮ MTM ÚPRAV I. část II. část III. část IV. část V. část Zkratka Vysvětlivka Zkratka Vysvětlivka Zkratka Vysvětlivka Zkratka Vysvětlivka DS Dámské sako PD Přední díl 1 Vrchový materiál A Rozšíření Zbytek je vhodné vyjádřit slovním popisem. Příklad úpravy: PS-ZD-1-B-obvodu pasu a sedu

8 Definice úpravy -je soubor (obr. č. 5), který je pro každou úpravu individuální a do něhož bude uložena definice úpravy ve složce C:\DIRPUB\MTMFILES anebo síťovém disku X:\DIRPUB\MTMFILES (katedra oděvnictví Technické univerzity v Liberci). Pro název souboru se může použít maximálně 8 znaků je vhodné použít zkratku z úpravy. Každý soubor se dá otevřít, upravovat a také tisknout pomocí programu Notepad. Poznámka: V programu Notepad se nedoporučuje název souboru přejmenovávat. Prostřednictvím textového zápisu je práce s úpravami mnohem flexibilnější, než definice úpravy přímo programem PGS. obr. č. 5 Video ukázka č. 5 - Způsob otevření textového souboru textového zápisu úpravy.

9 Přípona Standardně se používá přípona TXT, která umožňuje automaticky upravovat soubor pomocí programu Notepad. Obsah souboru se tak může upravovat a znova ukládat nebo tisknout. Popis Může se pro něj použít maximálně 100 znaků s diakritikou. Tato volba je pro definici úpravy nepovinná a volitelná, slouží jako dodatečná informace o úpravě. [3, 10] Hodnota učení Je to základním přírůstkem úpravy, hodnota, která slouží jako základ pro kalkulaci i představu proporcí úpravy. Standardně se používá hodnota 10 (tj. 10 mm) absolutní hodnota, pro procentuální vyjádření se používá hodnota 100 (tj. 100%). Hodnotu lze libovolně změnit viz Konkrétní příklad hodnoty učení viz [3, 10] VELIKOST, DROP, KONFIG, EXTRA typystupňování. Modelu může být přiřazen kombinovaný set (pro variační stupňování). Úpravy mohou být vytvořeny pro určitý typ stupňování - Velikost, Drop, Konfig, nebo Extra. Pro úpravy dílů se základním stupňováním se používá skupina VELIKOST. Pro stupňování kde dochází z pravidla k pravidelnostem při stupňování (společné znaky stupňování u různých velikostí) se používá skupina stupňování DROP.

10 Rozsahy velikostí Jedna úprava může mít různé výsledky pro různé velikosti. Nejdříve se musí nadefinovat počet rozsahů (počet intervalů) velikostí a následně přiřadit různým rozsahům různé úpravy obr.č.6. obr. č. 6 Rozsahy přírůstků Má-li být úprava vykonána rozdílným způsobem pro různé přírůstky, musí se nadefinovat rozsahy (intervaly) přírůstků (obr.č.7). obr. č. 7

11 MOŽNOSTI PŘÍKAZŮ ÚPRAV MTM V PROGRAMU PGS Po nadefinování základních parametrů úpravy se zobrazí paleta s nabídkou možností úprav (obr.č. 8): Změna 1 bodu u dílu se bude měnit pouze jeden bod. Video ukázka č. 6 - změna 1 bodu. Změna 2 bodů u dílu se budou měnit 2 zadané body. Změna n bodů u dílu se bude měnit libovolný počet bodů, který se nadefinuje. Video ukázka č. 7 změna n bodů. Přemístění značek na dílech se dají přemísťovat značky pomocí klávesy F5, nebo pomocí ikony ZNAČKY Odstranění oblastí volba pro velice extrémní úpravy. Otáčení oblastí dílů v praxi příliš nepoužívaná volba, která umožňuje otáčet oblasti o nadefinovaný uhel. Rozměr v X volba používaná pro úpravu džínsů. Rozevírání a rozsunování dílů obě možnosti se používají v praxi pro velice extrémní úpravy. Vytváření i mazání zástřihů tato volba nabízí vytvoření zástřihů: standartních, variabilních, V zástřihů, U zástřihů, T zástřihů, Přemístění extrémů obr. č. 8
