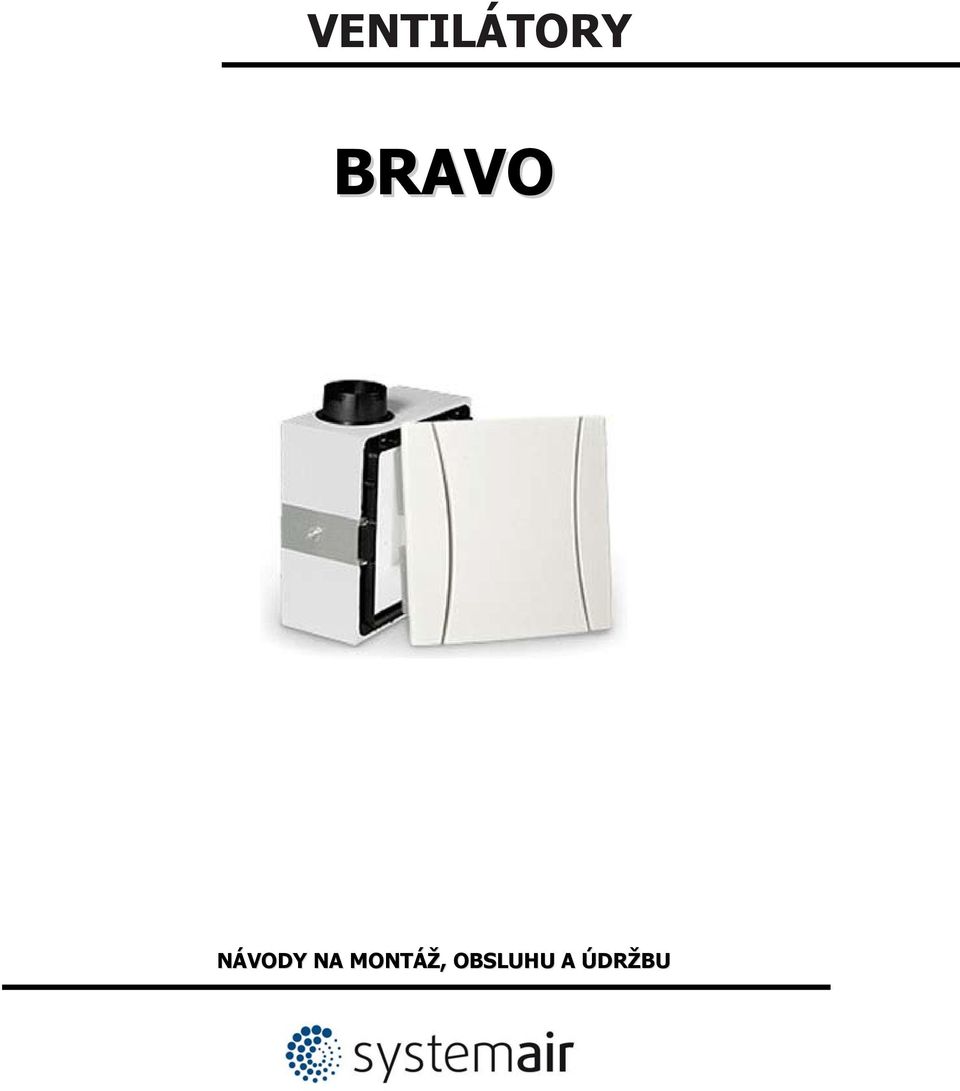

1 VENTILÁTORY BRAVO NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

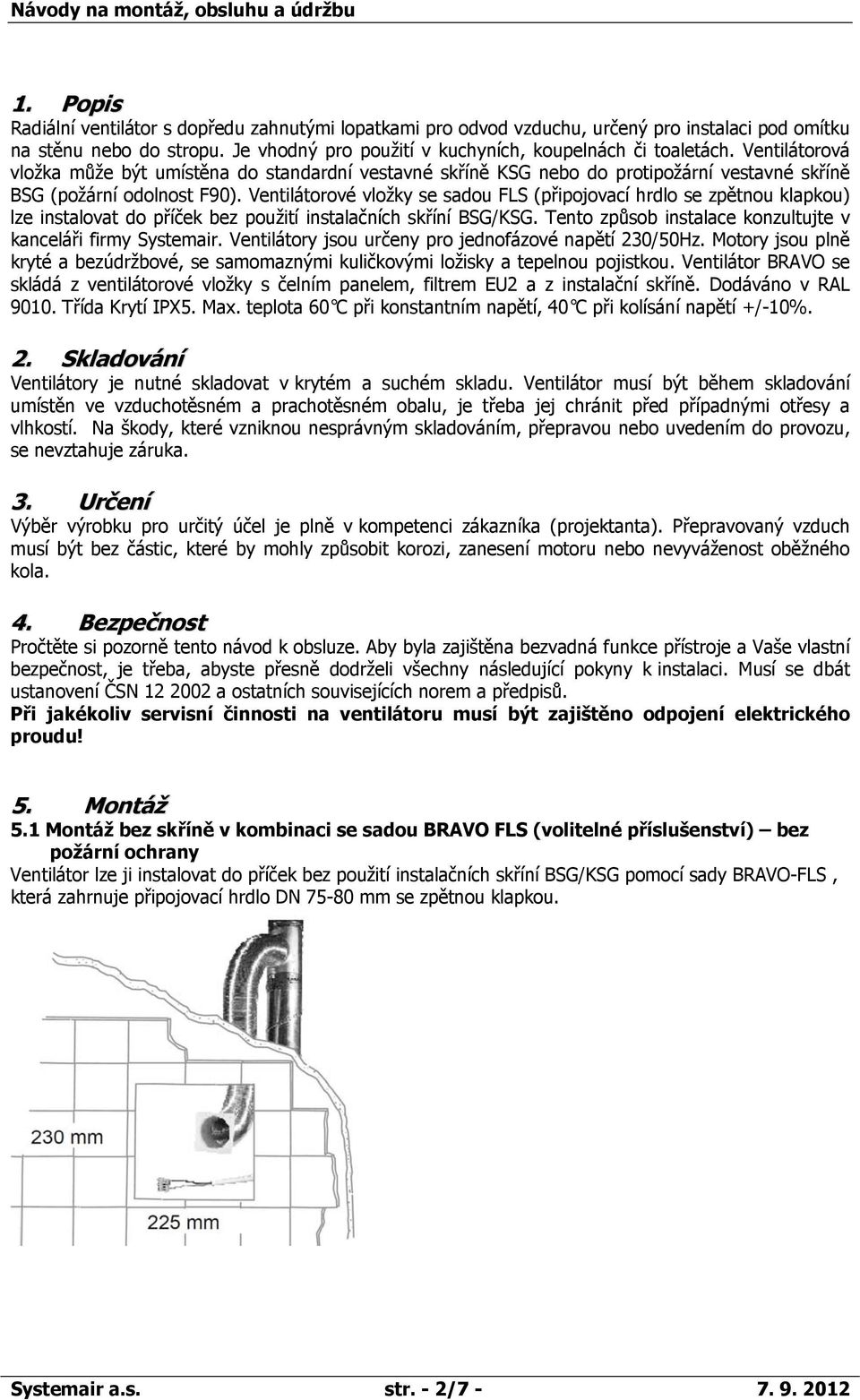

2 1. Popis Radiální ventilátor s dopředu zahnutými lopatkami pro odvod vzduchu, určený pro instalaci pod omítku na stěnu nebo do stropu. Je vhodný pro použití v kuchyních, koupelnách či toaletách. Ventilátorová vložka může být umístěna do standardní vestavné skříně KSG nebo do protipožární vestavné skříně BSG (požární odolnost F90). Ventilátorové vložky se sadou FLS (připojovací hrdlo se zpětnou klapkou) lze instalovat do příček bez použití instalačních skříní BSG/KSG. Tento způsob instalace konzultujte v kanceláři firmy Systemair. Ventilátory jsou určeny pro jednofázové napětí 230/50Hz. Motory jsou plně kryté a bezúdržbové, se samomaznými kuličkovými ložisky a tepelnou pojistkou. Ventilátor BRAVO se skládá z ventilátorové vložky s čelním panelem, filtrem EU2 a z instalační skříně. Dodáváno v RAL Třída Krytí IPX5. Max. teplota 60 C při konstantním napětí, 40 C při kolísání napětí +/-10%. 2. Skladování Ventilátory je nutné skladovat v krytém a suchém skladu. Ventilátor musí být během skladování umístěn ve vzduchotěsném a prachotěsném obalu, je třeba jej chránit před případnými otřesy a vlhkostí. Na škody, které vzniknou nesprávným skladováním, přepravou nebo uvedením do provozu, se nevztahuje záruka. 3. Určení Výběr výrobku pro určitý účel je plně v kompetenci zákazníka (projektanta). Přepravovaný vzduch musí být bez částic, které by mohly způsobit korozi, zanesení motoru nebo nevyváženost oběžného kola. 4. Bezpečnost Pročtěte si pozorně tento návod k obsluze. Aby byla zajištěna bezvadná funkce přístroje a Vaše vlastní bezpečnost, je třeba, abyste přesně dodrželi všechny následující pokyny k instalaci. Musí se dbát ustanovení ČSN a ostatních souvisejících norem a předpisů. Při jakékoliv servisní činnosti na ventilátoru musí být zajištěno odpojení elektrického proudu! 5. Montáž 5.1 Montáž bez skříně v kombinaci se sadou BRAVO FLS (volitelné příslušenství) bez požární ochrany Ventilátor lze ji instalovat do příček bez použití instalačních skříní BSG/KSG pomocí sady BRAVO-FLS, která zahrnuje připojovací hrdlo DN mm se zpětnou klapkou. Systemair a.s. str. - 2/

3 5.2 Montáž ventilátoru Bravo se vestavnou standardní skříní KSG (bez požární ochrany) Plastová vestavná skříň Bravo KSG s horním výtlakem DN mm je určena pro zapuštěnou nebo stropní montáž. Součástí skříně KSG je zpětná klapka FLS. V kombinaci s požární sadou BRAVO WKH-K (volitelné příslušenství) toto provedení splňuje požadavky požární ochrany L90. Příklady montáže Zapuštěná montáž do zdi bez požadavku na požární ochranu Stropní montáž bez požadavku na požární ochranu BRAVO ventilátorová vložka BRAVO KSG vestavná skříň BRAVO ventilátorová vložka BRAVO KSG vestavná skříň Montáž do zdi nebo závěsná montáž s požární sadou WKH BRAVO ventilátorová vložka BRAVO KSG vestavná skříň BRAVO WKH-K požární sada str. - 3/7 - Systemair a.s.

4 5.3 Montáž ventilátoru Bravo se vestavnou skříní BSG (s požární ochranou) Protipožární skříň BSG s požární odolností F90 se dodává s horním výtlakem DN mm. Součástí skříně BSG je zpětná klapka FLS, v případě požadavku i požární klapka BRAVO kasette (volitelné příslušenství). Lze ji instalovat do zdi či do stropu. Skříň BSG-R/L s možností připojení další větrané místnosti, dodáváno s mřížkou a filtrem (součást dodávky): BSG-R - pravé provedení, BSG-L - levé provedení Příklady montáže Požární ochrana je zajištěna pomocí 300mm výšky připojovacího potrubí Požární ochrana je zajištěna pomocí klapky Bravo Kasette (příslušenství) instalované do skříně Systemair a.s. str. - 4/

5 Požární ochrana je zajištěna pomocí klapky Bravo Kasette (příslušenství) instalované do potrubí Postup při montáži Připevněte potrubí k hrdlu. Připojte ke zdroji napájení. Vložte ventilátor do zdi. Zasuňte ventilátorovou vložku. Zafixujte ji utažením šroubů šroubovákem, tak aby ji podpěrky pevně držely. Vložte filtr a připevněte jej. Uchyťe čelní desku Při montáži ventilátorové vložky do skříně (BSG/KSG) je nutné nejdříve odlomit vodící lišty Vodící lišty str. - 5/7 - Systemair a.s.

6 Upozornění Vestavná skříň musí být nainstalována tak, aby byla zarovnána s omítkou. Zpětná klapka se uzavírá automaticky vlastní vahou. Zkontrolujte její osazení, v případě potřeby ji upravte do správné pozice. 6. Elektrická instalace Připojení uzemnění elektrického zařízení musí vyhovovat zejména ČSN , ČSN , ČSN Práce smí provádět pouze pracovník s odbornou kvalifikací podle ČSN a vyhlášky č /1978 Sb. Elektrické zapojení musí být provedeno dle norem ČSN. Během montážních a servisních prací je třeba vždy odpojit ventilátor od hlavního napájení. Díky ochranné izolaci ventilátoru (plastový plášť a zapouzdřená elektronika) s třídou ochrany II, VDE 0106, část 1, není třeba připojit uzemňovací kabel. 7. Schémata zapojení BRAVO 60Z, 90Z BRAVO 30/60/90G Minimální výkon / základní výkon / maximální výkon Ventilátor poběží při zapnutí osvětlení na 60m³/h (základní výkon) Pro 30m³/h (minimální výkon) => odstraňte klemu L1-60 Pro 90m³/h (maximální výkon) => změňte připojení z L1 na 90 Systemair a.s. str. - 6/

7 Nepřetržitý provoz, minimální výkon měněn na základní výkon Ventilátor poběží na 30m³/h (základní výkon), při zapnutí osvětlení se výkon ventilátoru zvýší na 60m³/h (posílený výkon) Dodatečná montáž časového doběhu 8. Servis a údržba Filtrační vložka se musí měnit ve chvíli, kdy je viditelně zašpiněná, minimálně však každé 3 měsíce, protože znečištění filtrů má za následek pokles výkonu. Silně znečištěný filtr zvyšuje hlučnost a může vést až k přehřátí a tím k výpadku ventilátoru. Náhradní filtry (sada 5 ks) se objednávají pod číslem obj. č (BRAVO EFI). V případě, že ventilátor není delší období provozován, je nutné jej minimálně jednou za 3 měsíce alespoň krátce spustit (tím dojde k promazání motoru a odstranění případných nečistot). Bez dodržení této podmínky záruka 24 měsíců propadá. Technické změny vyhrazeny! Výrobce : Prodej a servis : Systemair GmbH Systemair a.s., Seehöfer Str. 45 Fakturační adresa, sídlo společnosti: Oderská 333/5, Praha 9 - Čakovice DE Windischbuch Doručovací adresa, kancelář, sklad: Hlavní 826, Praha-Hovorčovice Německo tel.: fax: web: str. - 7/7 - Systemair a.s.
