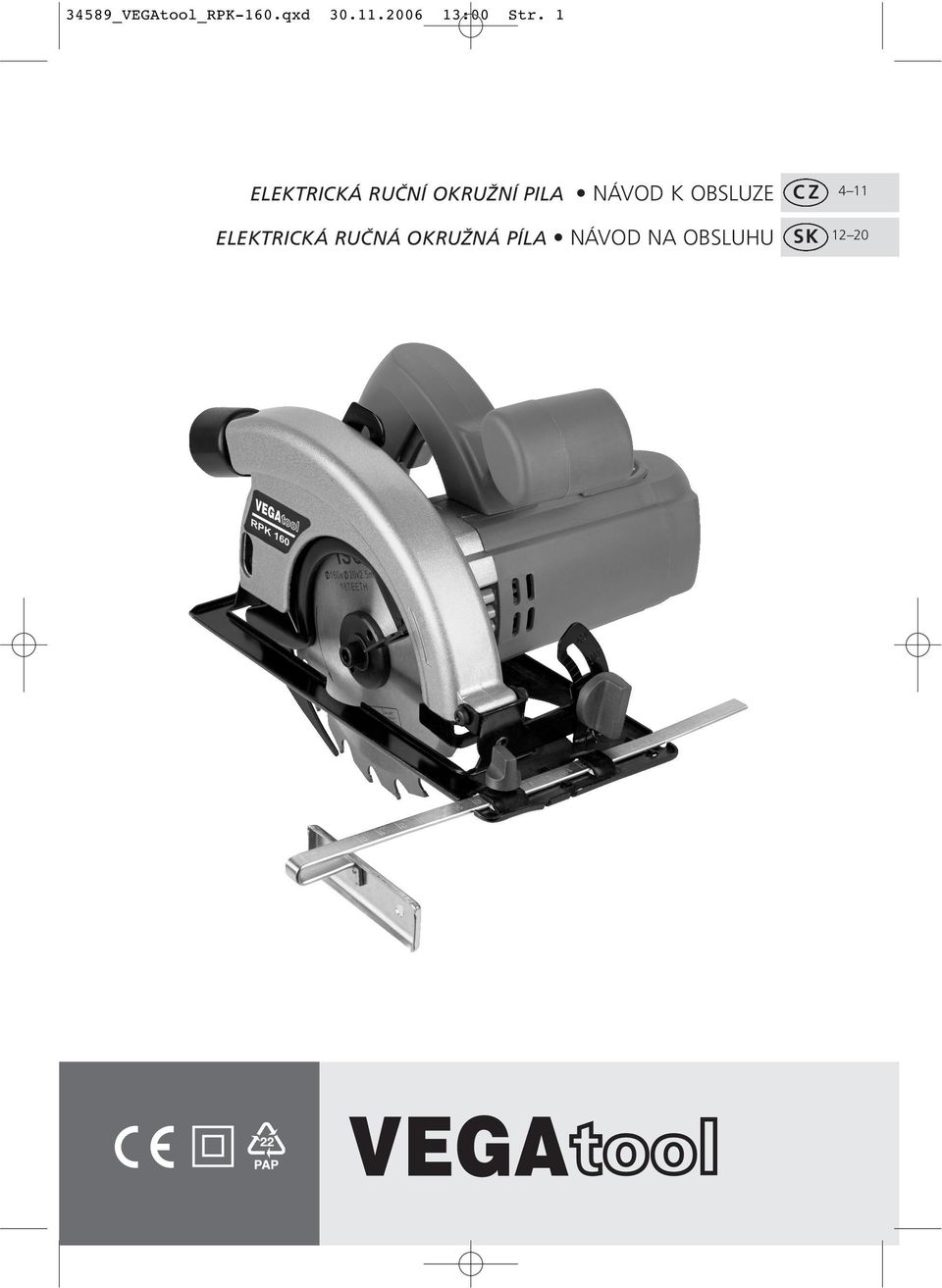

1 34589_VEGAtool_RPK-160.qxd :00 Str. 1 ELEKTRICKÁ RUČNÍ OKRUŽNÍ PILA NÁVOD K OBSLUZE ELEKTRICKÁ RUČNÁ OKRUŽNÁ PÍLA NÁVOD NA OBSLUHU CZ SK

2 34589_VEGAtool_RPK-160.qxd :00 Str

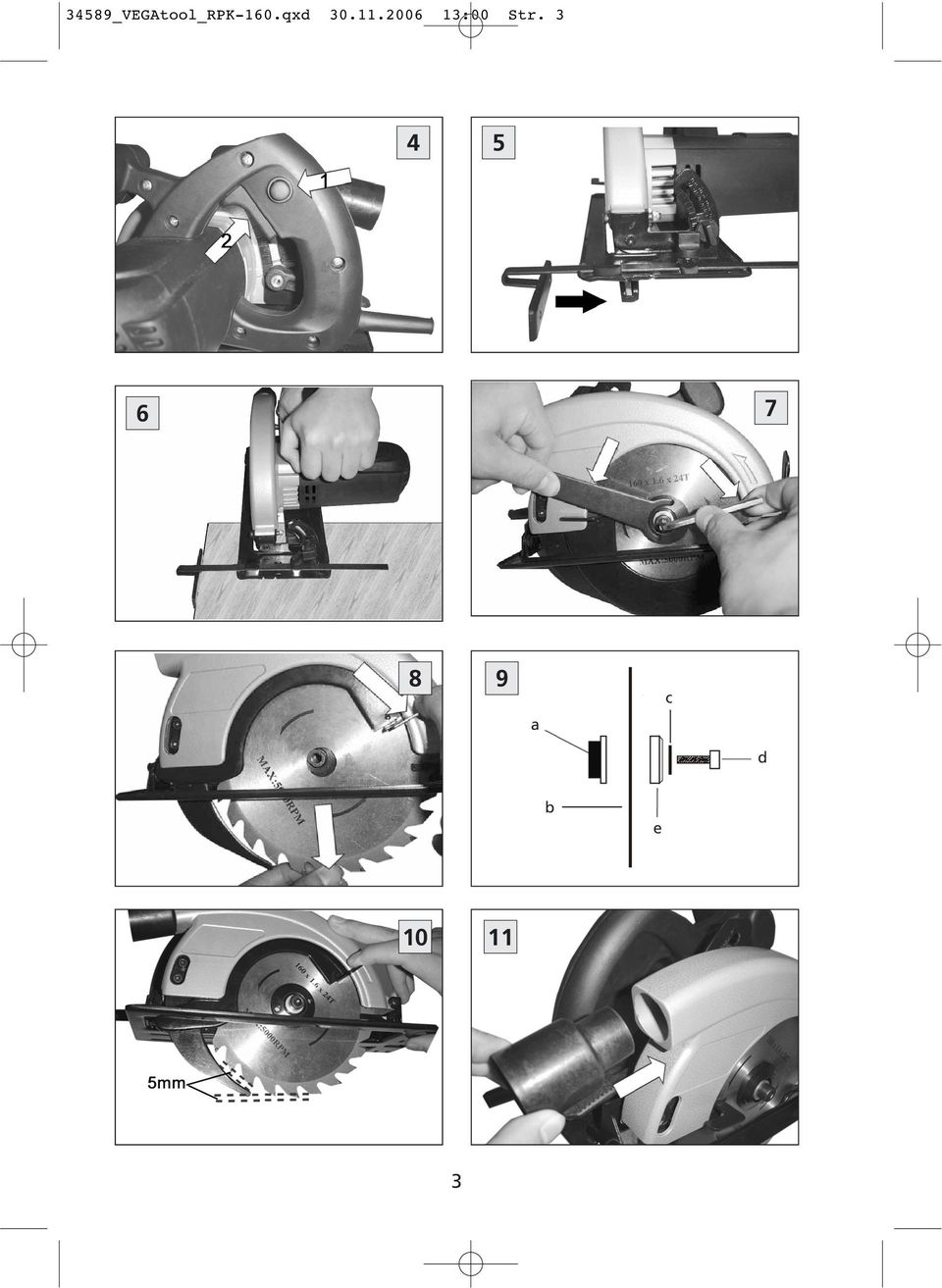

3 34589_VEGAtool_RPK-160.qxd :00 Str a c d b e

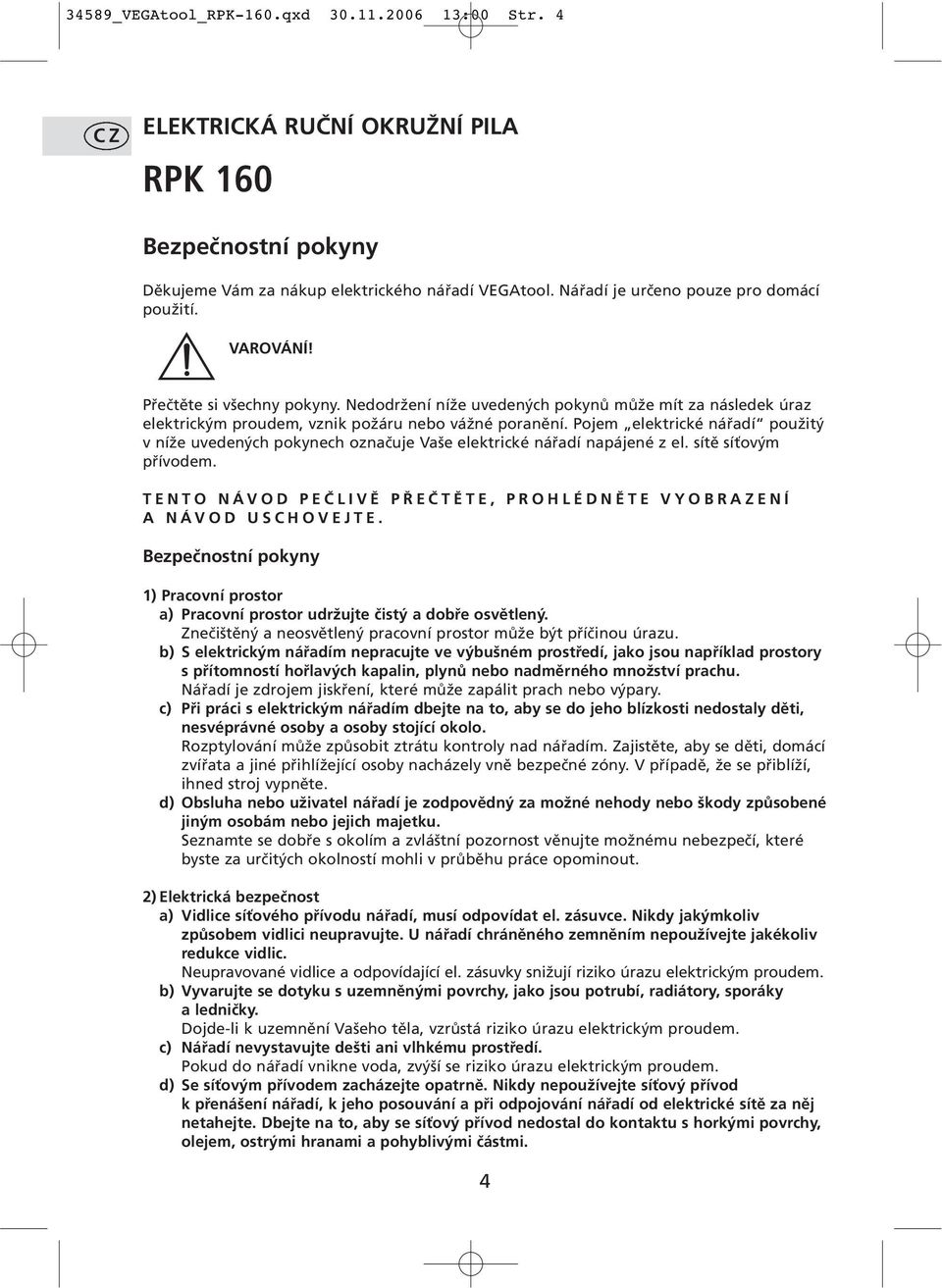

4 34589_VEGAtool_RPK-160.qxd :00 Str. 4 CZ ELEKTRICKÁ RUČNÍ OKRUŽNÍ PILA RPK 160 Bezpečnostní pokyny Děkujeme Vám za nákup elektrického nářadí VEGAtool. Nářadí je určeno pouze pro domácí použití. VAROVÁNÍ! Přečtěte si všechny pokyny. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, vznik požáru nebo vážné poranění. Pojem elektrické nářadí použitý v níže uvedených pokynech označuje Vaše elektrické nářadí napájené z el. sítě síťovým přívodem. TENTO NÁVOD PEČLIVĚ PŘEČTĚTE, PROHLÉDNĚTE VYOBRAZENÍ A NÁVOD USCHOVEJTE. Bezpečnostní pokyny 1) Pracovní prostor a) Pracovní prostor udržujte čistý a dobře osvětlený. Znečištěný a neosvětlený pracovní prostor může být příčinou úrazu. b) S elektrickým nářadím nepracujte ve výbušném prostředí, jako jsou například prostory s přítomností hořlavých kapalin, plynů nebo nadměrného množství prachu. Nářadí je zdrojem jiskření, které může zapálit prach nebo výpary. c) Při práci s elektrickým nářadím dbejte na to, aby se do jeho blízkosti nedostaly děti, nesvéprávné osoby a osoby stojící okolo. Rozptylování může způsobit ztrátu kontroly nad nářadím. Zajistěte, aby se děti, domácí zvířata a jiné přihlížející osoby nacházely vně bezpečné zóny. V případě, že se přiblíží, ihned stroj vypněte. d) Obsluha nebo uživatel nářadí je zodpovědný za možné nehody nebo škody způsobené jiným osobám nebo jejich majetku. Seznamte se dobře s okolím a zvláštní pozornost věnujte možnému nebezpečí, které byste za určitých okolností mohli v průběhu práce opominout. 2) Elektrická bezpečnost a) Vidlice síťového přívodu nářadí, musí odpovídat el. zásuvce. Nikdy jakýmkoliv způsobem vidlici neupravujte. U nářadí chráněného zemněním nepoužívejte jakékoliv redukce vidlic. Neupravované vidlice a odpovídající el. zásuvky snižují riziko úrazu elektrickým proudem. b) Vyvarujte se dotyku s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Dojde-li k uzemnění Vašeho těla, vzrůstá riziko úrazu elektrickým proudem. c) Nářadí nevystavujte dešti ani vlhkému prostředí. Pokud do nářadí vnikne voda, zvýší se riziko úrazu elektrickým proudem. d) Se síťovým přívodem zacházejte opatrně. Nikdy nepoužívejte síťový přívod k přenášení nářadí, k jeho posouvání a při odpojování nářadí od elektrické sítě za něj netahejte. Dbejte na to, aby se síťový přívod nedostal do kontaktu s horkými povrchy, olejem, ostrými hranami a pohyblivými částmi. 4

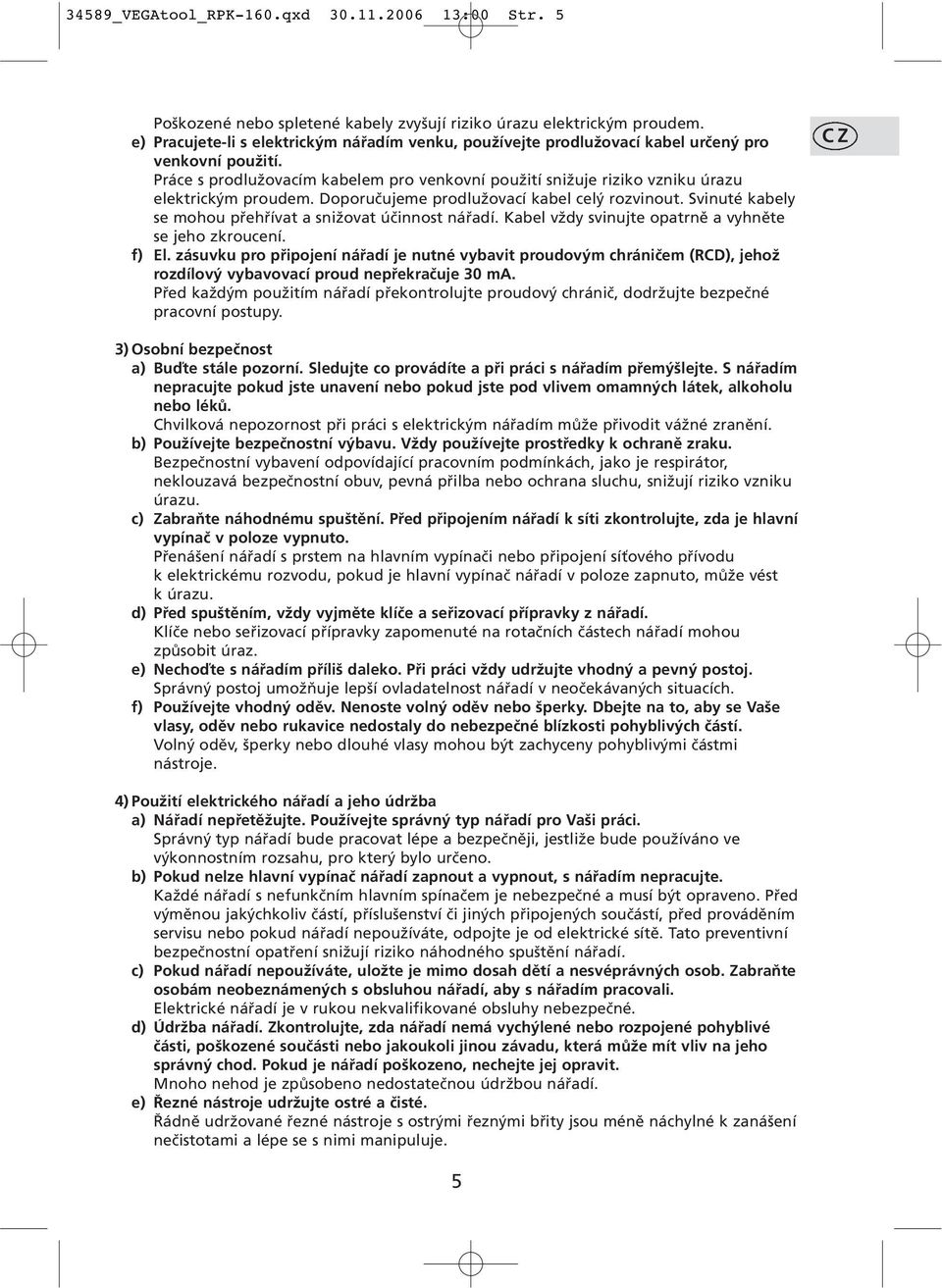

5 34589_VEGAtool_RPK-160.qxd :00 Str. 5 Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem. e) Pracujete-li s elektrickým nářadím venku, používejte prodlužovací kabel určený pro venkovní použití. Práce s prodlužovacím kabelem pro venkovní použití snižuje riziko vzniku úrazu elektrickým proudem. Doporučujeme prodlužovací kabel celý rozvinout. Svinuté kabely se mohou přehřívat a snižovat účinnost nářadí. Kabel vždy svinujte opatrně a vyhněte se jeho zkroucení. f) El. zásuvku pro připojení nářadí je nutné vybavit proudovým chráničem (RCD), jehož rozdílový vybavovací proud nepřekračuje 30 ma. Před každým použitím nářadí překontrolujte proudový chránič, dodržujte bezpečné pracovní postupy. CZ 3) Osobní bezpečnost a) Buďte stále pozorní. Sledujte co provádíte a při práci s nářadím přemýšlejte. S nářadím nepracujte pokud jste unavení nebo pokud jste pod vlivem omamných látek, alkoholu nebo léků. Chvilková nepozornost při práci s elektrickým nářadím může přivodit vážné zranění. b) Používejte bezpečnostní výbavu. Vždy používejte prostředky k ochraně zraku. Bezpečnostní vybavení odpovídající pracovním podmínkách, jako je respirátor, neklouzavá bezpečnostní obuv, pevná přilba nebo ochrana sluchu, snižují riziko vzniku úrazu. c) Zabraňte náhodnému spuštění. Před připojením nářadí k síti zkontrolujte, zda je hlavní vypínač v poloze vypnuto. Přenášení nářadí s prstem na hlavním vypínači nebo připojení síťového přívodu k elektrickému rozvodu, pokud je hlavní vypínač nářadí v poloze zapnuto, může vést k úrazu. d) Před spuštěním, vždy vyjměte klíče a seřizovací přípravky z nářadí. Klíče nebo seřizovací přípravky zapomenuté na rotačních částech nářadí mohou způsobit úraz. e) Nechoďte s nářadím příliš daleko. Při práci vždy udržujte vhodný a pevný postoj. Správný postoj umožňuje lepší ovladatelnost nářadí v neočekávaných situacích. f) Používejte vhodný oděv. Nenoste volný oděv nebo šperky. Dbejte na to, aby se Vaše vlasy, oděv nebo rukavice nedostaly do nebezpečné blízkosti pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohyblivými částmi nástroje. 4) Použití elektrického nářadí a jeho údržba a) Nářadí nepřetěžujte. Používejte správný typ nářadí pro Vaši práci. Správný typ nářadí bude pracovat lépe a bezpečněji, jestliže bude používáno ve výkonnostním rozsahu, pro který bylo určeno. b) Pokud nelze hlavní vypínač nářadí zapnout a vypnout, s nářadím nepracujte. Každé nářadí s nefunkčním hlavním spínačem je nebezpečné a musí být opraveno. Před výměnou jakýchkoliv částí, příslušenství či jiných připojených součástí, před prováděním servisu nebo pokud nářadí nepoužíváte, odpojte je od elektrické sítě. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí. c) Pokud nářadí nepoužíváte, uložte je mimo dosah dětí a nesvéprávných osob. Zabraňte osobám neobeznámených s obsluhou nářadí, aby s nářadím pracovali. Elektrické nářadí je v rukou nekvalifikované obsluhy nebezpečné. d) Údržba nářadí. Zkontrolujte, zda nářadí nemá vychýlené nebo rozpojené pohyblivé části, poškozené součásti nebo jakoukoli jinou závadu, která může mít vliv na jeho správný chod. Pokud je nářadí poškozeno, nechejte jej opravit. Mnoho nehod je způsobeno nedostatečnou údržbou nářadí. e) Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity jsou méně náchylné k zanášení nečistotami a lépe se s nimi manipuluje. 5

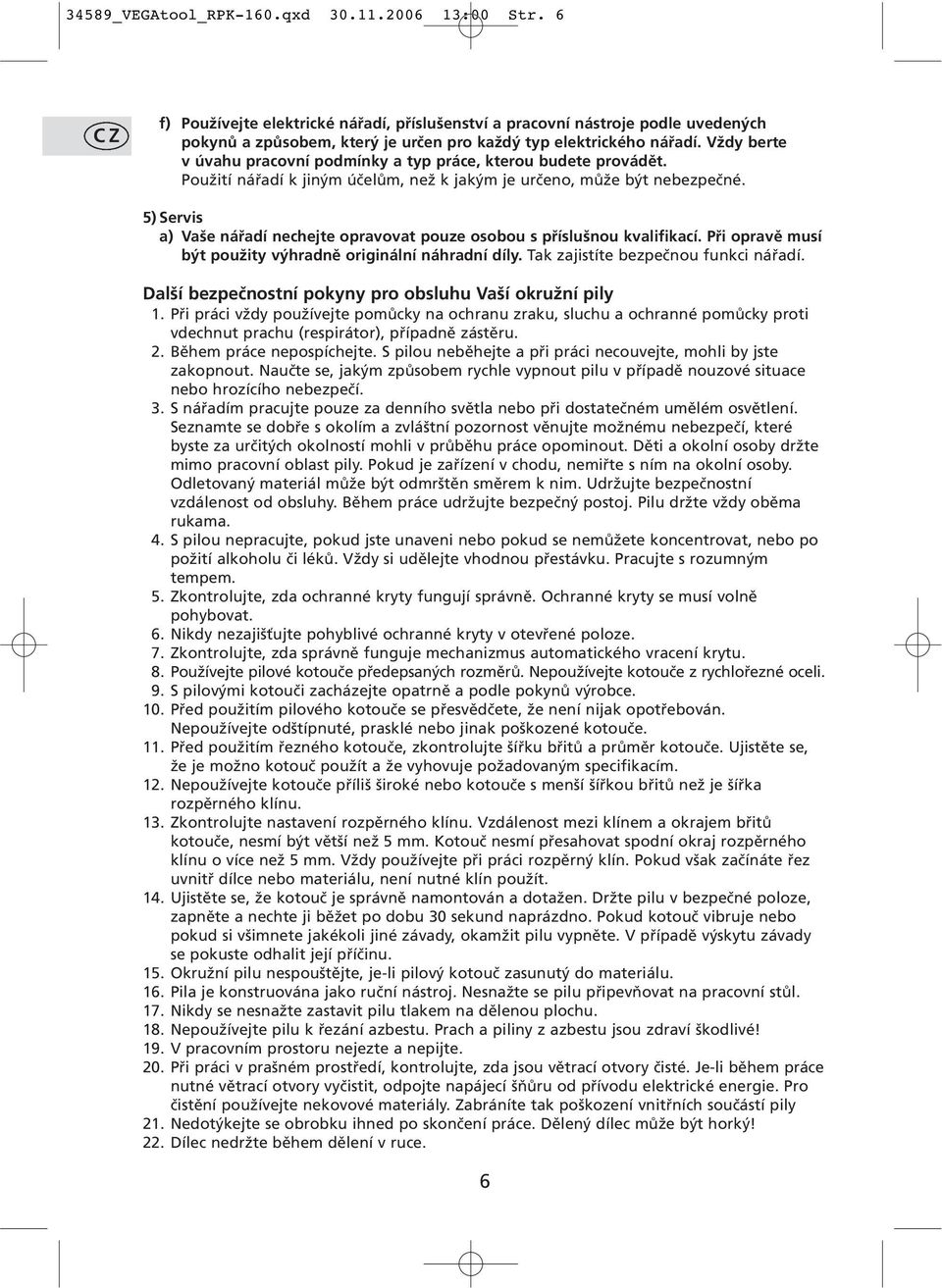

6 34589_VEGAtool_RPK-160.qxd :00 Str. 6 CZ f) Používejte elektrické nářadí, příslušenství a pracovní nástroje podle uvedených pokynů a způsobem, který je určen pro každý typ elektrického nářadí. Vždy berte v úvahu pracovní podmínky a typ práce, kterou budete provádět. Použití nářadí k jiným účelům, než k jakým je určeno, může být nebezpečné. 5) Servis a) Vaše nářadí nechejte opravovat pouze osobou s příslušnou kvalifikací. Při opravě musí být použity výhradně originální náhradní díly. Tak zajistíte bezpečnou funkci nářadí. Další bezpečnostní pokyny pro obsluhu Vaší okružní pily 1. Při práci vždy používejte pomůcky na ochranu zraku, sluchu a ochranné pomůcky proti vdechnut prachu (respirátor), případně zástěru. 2. Během práce nepospíchejte. S pilou neběhejte a při práci necouvejte, mohli by jste zakopnout. Naučte se, jakým způsobem rychle vypnout pilu v případě nouzové situace nebo hrozícího nebezpečí. 3. S nářadím pracujte pouze za denního světla nebo při dostatečném umělém osvětlení. Seznamte se dobře s okolím a zvláštní pozornost věnujte možnému nebezpečí, které byste za určitých okolností mohli v průběhu práce opominout. Děti a okolní osoby držte mimo pracovní oblast pily. Pokud je zařízení v chodu, nemiřte s ním na okolní osoby. Odletovaný materiál může být odmrštěn směrem k nim. Udržujte bezpečnostní vzdálenost od obsluhy. Během práce udržujte bezpečný postoj. Pilu držte vždy oběma rukama. 4. S pilou nepracujte, pokud jste unaveni nebo pokud se nemůžete koncentrovat, nebo po požití alkoholu či léků. Vždy si udělejte vhodnou přestávku. Pracujte s rozumným tempem. 5. Zkontrolujte, zda ochranné kryty fungují správně. Ochranné kryty se musí volně pohybovat. 6. Nikdy nezajišťujte pohyblivé ochranné kryty v otevřené poloze. 7. Zkontrolujte, zda správně funguje mechanizmus automatického vracení krytu. 8. Používejte pilové kotouče předepsaných rozměrů. Nepoužívejte kotouče z rychlořezné oceli. 9. S pilovými kotouči zacházejte opatrně a podle pokynů výrobce. 10. Před použitím pilového kotouče se přesvědčete, že není nijak opotřebován. Nepoužívejte odštípnuté, prasklé nebo jinak poškozené kotouče. 11. Před použitím řezného kotouče, zkontrolujte šířku břitů a průměr kotouče. Ujistěte se, že je možno kotouč použít a že vyhovuje požadovaným specifikacím. 12. Nepoužívejte kotouče příliš široké nebo kotouče s menší šířkou břitů než je šířka rozpěrného klínu. 13. Zkontrolujte nastavení rozpěrného klínu. Vzdálenost mezi klínem a okrajem břitů kotouče, nesmí být větší než 5 mm. Kotouč nesmí přesahovat spodní okraj rozpěrného klínu o více než 5 mm. Vždy používejte při práci rozpěrný klín. Pokud však začínáte řez uvnitř dílce nebo materiálu, není nutné klín použít. 14. Ujistěte se, že kotouč je správně namontován a dotažen. Držte pilu v bezpečné poloze, zapněte a nechte ji běžet po dobu 30 sekund naprázdno. Pokud kotouč vibruje nebo pokud si všimnete jakékoli jiné závady, okamžit pilu vypněte. V případě výskytu závady se pokuste odhalit její příčinu. 15. Okružní pilu nespouštějte, je-li pilový kotouč zasunutý do materiálu. 16. Pila je konstruována jako ruční nástroj. Nesnažte se pilu připevňovat na pracovní stůl. 17. Nikdy se nesnažte zastavit pilu tlakem na dělenou plochu. 18. Nepoužívejte pilu k řezání azbestu. Prach a piliny z azbestu jsou zdraví škodlivé! 19. V pracovním prostoru nejezte a nepijte. 20. Při práci v prašném prostředí, kontrolujte, zda jsou větrací otvory čisté. Je-li během práce nutné větrací otvory vyčistit, odpojte napájecí šňůru od přívodu elektrické energie. Pro čistění používejte nekovové materiály. Zabráníte tak poškození vnitřních součástí pily 21. Nedotýkejte se obrobku ihned po skončení práce. Dělený dílec může být horký! 22. Dílec nedržte během dělení v ruce. 6

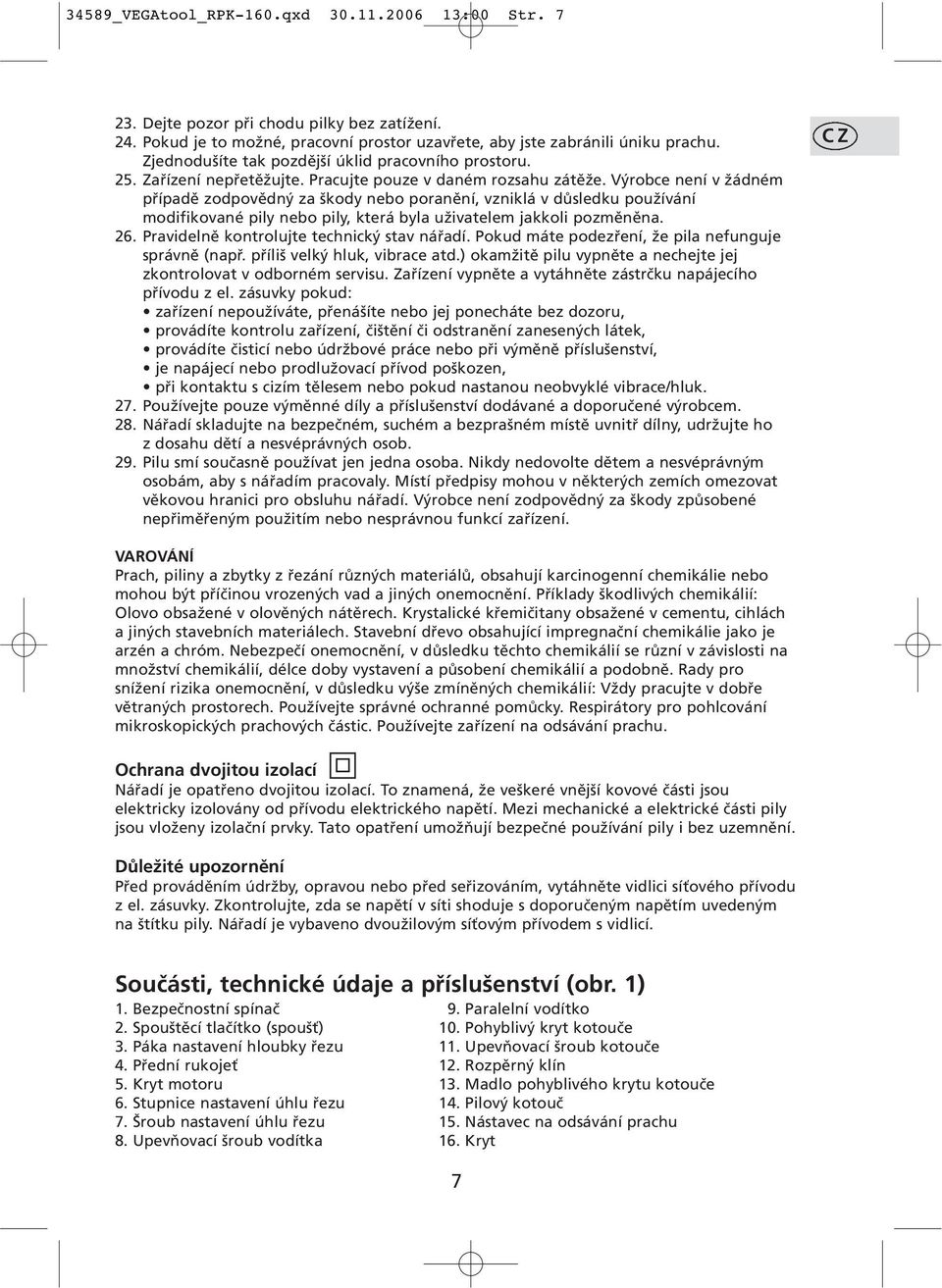

7 34589_VEGAtool_RPK-160.qxd :00 Str Dejte pozor při chodu pilky bez zatížení. 24. Pokud je to možné, pracovní prostor uzavřete, aby jste zabránili úniku prachu. Zjednodušíte tak pozdější úklid pracovního prostoru. 25. Zařízení nepřetěžujte. Pracujte pouze v daném rozsahu zátěže. Výrobce není v žádném případě zodpovědný za škody nebo poranění, vzniklá v důsledku používání modifikované pily nebo pily, která byla uživatelem jakkoli pozměněna. 26. Pravidelně kontrolujte technický stav nářadí. Pokud máte podezření, že pila nefunguje správně (např. příliš velký hluk, vibrace atd.) okamžitě pilu vypněte a nechejte jej zkontrolovat v odborném servisu. Zařízení vypněte a vytáhněte zástrčku napájecího přívodu z el. zásuvky pokud: zařízení nepoužíváte, přenášíte nebo jej ponecháte bez dozoru, provádíte kontrolu zařízení, čištění či odstranění zanesených látek, provádíte čisticí nebo údržbové práce nebo při výměně příslušenství, je napájecí nebo prodlužovací přívod poškozen, při kontaktu s cizím tělesem nebo pokud nastanou neobvyklé vibrace/hluk. 27. Používejte pouze výměnné díly a příslušenství dodávané a doporučené výrobcem. 28. Nářadí skladujte na bezpečném, suchém a bezprašném místě uvnitř dílny, udržujte ho z dosahu dětí a nesvéprávných osob. 29. Pilu smí současně používat jen jedna osoba. Nikdy nedovolte dětem a nesvéprávným osobám, aby s nářadím pracovaly. Místí předpisy mohou v některých zemích omezovat věkovou hranici pro obsluhu nářadí. Výrobce není zodpovědný za škody způsobené nepřiměřeným použitím nebo nesprávnou funkcí zařízení. CZ VAROVÁNÍ Prach, piliny a zbytky z řezání různých materiálů, obsahují karcinogenní chemikálie nebo mohou být příčinou vrozených vad a jiných onemocnění. Příklady škodlivých chemikálií: Olovo obsažené v olověných nátěrech. Krystalické křemičitany obsažené v cementu, cihlách a jiných stavebních materiálech. Stavební dřevo obsahující impregnační chemikálie jako je arzén a chróm. Nebezpečí onemocnění, v důsledku těchto chemikálií se různí v závislosti na množství chemikálií, délce doby vystavení a působení chemikálií a podobně. Rady pro snížení rizika onemocnění, v důsledku výše zmíněných chemikálií: Vždy pracujte v dobře větraných prostorech. Používejte správné ochranné pomůcky. Respirátory pro pohlcování mikroskopických prachových částic. Používejte zařízení na odsávání prachu. Ochrana dvojitou izolací Nářadí je opatřeno dvojitou izolací. To znamená, že veškeré vnější kovové části jsou elektricky izolovány od přívodu elektrického napětí. Mezi mechanické a elektrické části pily jsou vloženy izolační prvky. Tato opatření umožňují bezpečné používání pily i bez uzemnění. Důležité upozornění Před prováděním údržby, opravou nebo před seřizováním, vytáhněte vidlici síťového přívodu z el. zásuvky. Zkontrolujte, zda se napětí v síti shoduje s doporučeným napětím uvedeným na štítku pily. Nářadí je vybaveno dvoužilovým síťovým přívodem s vidlicí. Součásti, technické údaje a příslušenství (obr. 1) 1. Bezpečnostní spínač 9. Paralelní vodítko 2. Spouštěcí tlačítko (spoušť) 10. Pohyblivý kryt kotouče 3. Páka nastavení hloubky řezu 11. Upevňovací šroub kotouče 4. Přední rukojeť 12. Rozpěrný klín 5. Kryt motoru 13. Madlo pohyblivého krytu kotouče 6. Stupnice nastavení úhlu řezu 14. Pilový kotouč 7. Šroub nastavení úhlu řezu 15. Nástavec na odsávání prachu 8. Upevňovací šroub vodítka 16. Kryt 7

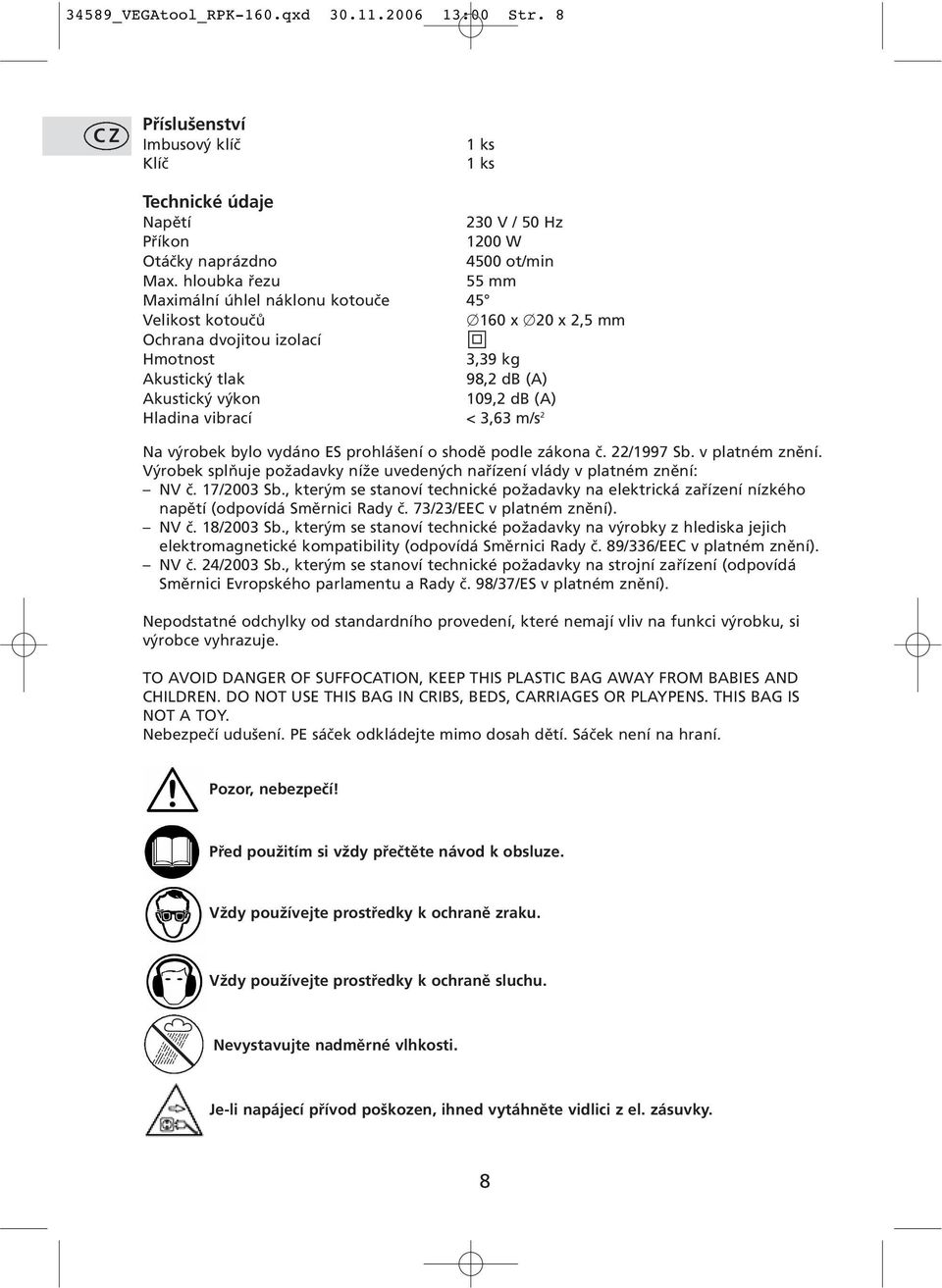

8 34589_VEGAtool_RPK-160.qxd :00 Str. 8 CZ Příslušenství Imbusový klíč Klíč 1 ks 1 ks Technické údaje Napětí 230 V / 50 Hz Příkon 1200 W Otáčky naprázdno 4500 ot/min Max. hloubka řezu 55 mm Maximální úhlel náklonu kotouče 45 Velikost kotoučů 160 x 20 x 2,5 mm Ochrana dvojitou izolací Hmotnost 3,39 kg Akustický tlak 98,2 db (A) Akustický výkon 109,2 db (A) Hladina vibrací < 3,63 m/s 2 Na výrobek bylo vydáno ES prohlášení o shodě podle zákona č. 22/1997 Sb. v platném znění. Výrobek splňuje požadavky níže uvedených nařízení vlády v platném znění: NV č. 17/2003 Sb., kterým se stanoví technické požadavky na elektrická zařízení nízkého napětí (odpovídá Směrnici Rady č. 73/23/EEC v platném znění). NV č. 18/2003 Sb., kterým se stanoví technické požadavky na výrobky z hlediska jejich elektromagnetické kompatibility (odpovídá Směrnici Rady č. 89/336/EEC v platném znění). NV č. 24/2003 Sb., kterým se stanoví technické požadavky na strojní zařízení (odpovídá Směrnici Evropského parlamentu a Rady č. 98/37/ES v platném znění). Nepodstatné odchylky od standardního provedení, které nemají vliv na funkci výrobku, si výrobce vyhrazuje. TO AVOID DANGER OF SUFFOCATION, KEEP THIS PLASTIC BAG AWAY FROM BABIES AND CHILDREN. DO NOT USE THIS BAG IN CRIBS, BEDS, CARRIAGES OR PLAYPENS. THIS BAG IS NOT A TOY. Nebezpečí udušení. PE sáček odkládejte mimo dosah dětí. Sáček není na hraní. Pozor, nebezpečí! Před použitím si vždy přečtěte návod k obsluze. Vždy používejte prostředky k ochraně zraku. Vždy používejte prostředky k ochraně sluchu. Nevystavujte nadměrné vlhkosti. Je-li napájecí přívod poškozen, ihned vytáhněte vidlici z el. zásuvky. 8

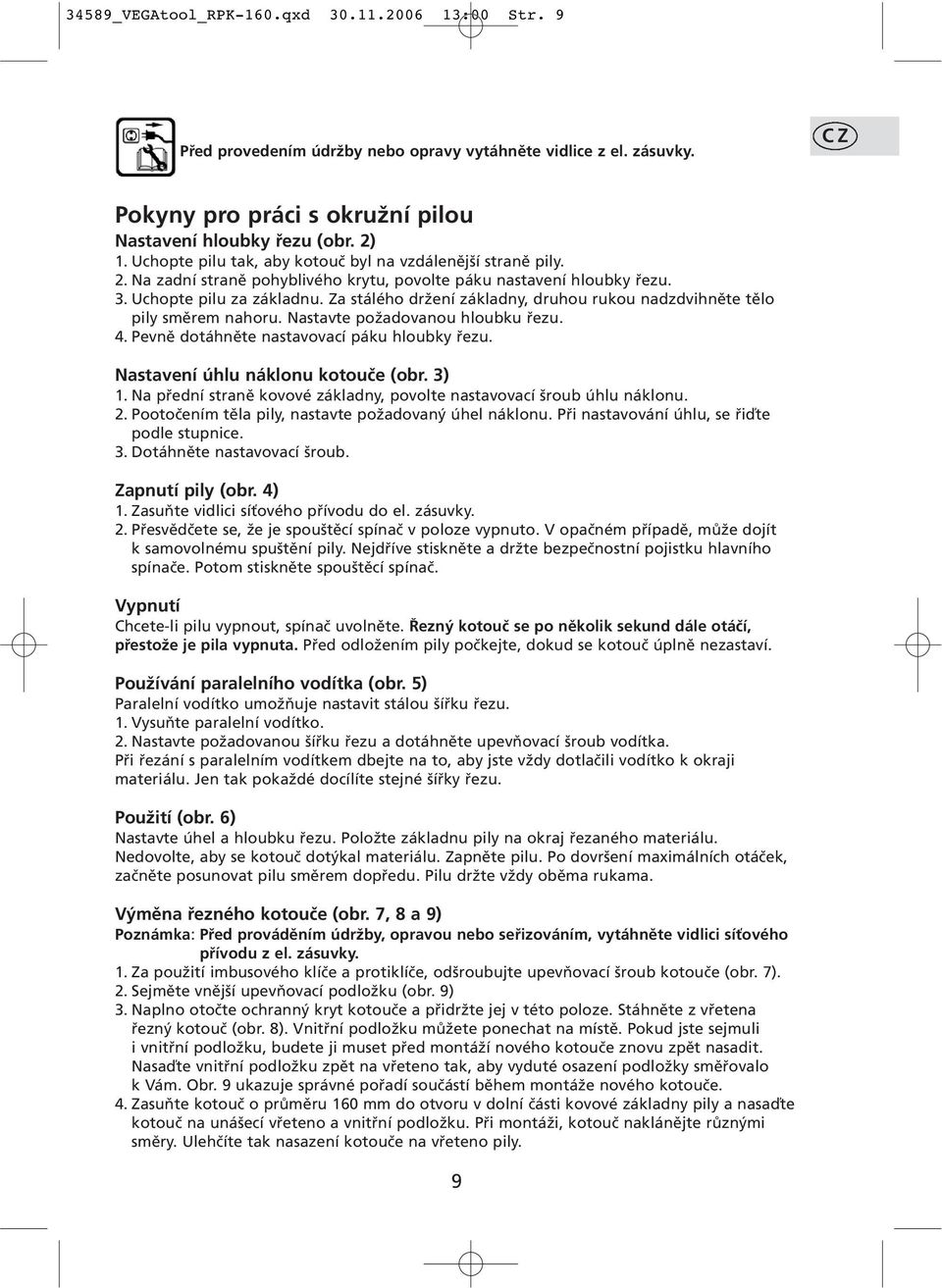

9 34589_VEGAtool_RPK-160.qxd :00 Str. 9 Před provedením údržby nebo opravy vytáhněte vidlice z el. zásuvky. CZ Pokyny pro práci s okružní pilou Nastavení hloubky řezu (obr. 2) 1. Uchopte pilu tak, aby kotouč byl na vzdálenější straně pily. 2. Na zadní straně pohyblivého krytu, povolte páku nastavení hloubky řezu. 3. Uchopte pilu za základnu. Za stálého držení základny, druhou rukou nadzdvihněte tělo pily směrem nahoru. Nastavte požadovanou hloubku řezu. 4. Pevně dotáhněte nastavovací páku hloubky řezu. Nastavení úhlu náklonu kotouče (obr. 3) 1. Na přední straně kovové základny, povolte nastavovací šroub úhlu náklonu. 2. Pootočením těla pily, nastavte požadovaný úhel náklonu. Při nastavování úhlu, se řiďte podle stupnice. 3. Dotáhněte nastavovací šroub. Zapnutí pily (obr. 4) 1. Zasuňte vidlici síťového přívodu do el. zásuvky. 2. Přesvědčete se, že je spouštěcí spínač v poloze vypnuto. V opačném případě, může dojít k samovolnému spuštění pily. Nejdříve stiskněte a držte bezpečnostní pojistku hlavního spínače. Potom stiskněte spouštěcí spínač. Vypnutí Chcete-li pilu vypnout, spínač uvolněte. Řezný kotouč se po několik sekund dále otáčí, přestože je pila vypnuta. Před odložením pily počkejte, dokud se kotouč úplně nezastaví. Používání paralelního vodítka (obr. 5) Paralelní vodítko umožňuje nastavit stálou šířku řezu. 1. Vysuňte paralelní vodítko. 2. Nastavte požadovanou šířku řezu a dotáhněte upevňovací šroub vodítka. Při řezání s paralelním vodítkem dbejte na to, aby jste vždy dotlačili vodítko k okraji materiálu. Jen tak pokaždé docílíte stejné šířky řezu. Použití (obr. 6) Nastavte úhel a hloubku řezu. Položte základnu pily na okraj řezaného materiálu. Nedovolte, aby se kotouč dotýkal materiálu. Zapněte pilu. Po dovršení maximálních otáček, začněte posunovat pilu směrem dopředu. Pilu držte vždy oběma rukama. Výměna řezného kotouče (obr. 7, 8 a 9) Poznámka: Před prováděním údržby, opravou nebo seřizováním, vytáhněte vidlici síťového přívodu z el. zásuvky. 1. Za použití imbusového klíče a protiklíče, odšroubujte upevňovací šroub kotouče (obr. 7). 2. Sejměte vnější upevňovací podložku (obr. 9) 3. Naplno otočte ochranný kryt kotouče a přidržte jej v této poloze. Stáhněte z vřetena řezný kotouč (obr. 8). Vnitřní podložku můžete ponechat na místě. Pokud jste sejmuli i vnitřní podložku, budete ji muset před montáží nového kotouče znovu zpět nasadit. Nasaďte vnitřní podložku zpět na vřeteno tak, aby vyduté osazení podložky směřovalo k Vám. Obr. 9 ukazuje správné pořadí součástí během montáže nového kotouče. 4. Zasuňte kotouč o průměru 160 mm do otvoru v dolní části kovové základny pily a nasaďte kotouč na unášecí vřeteno a vnitřní podložku. Při montáži, kotouč naklánějte různými směry. Ulehčíte tak nasazení kotouče na vřeteno pily. 9

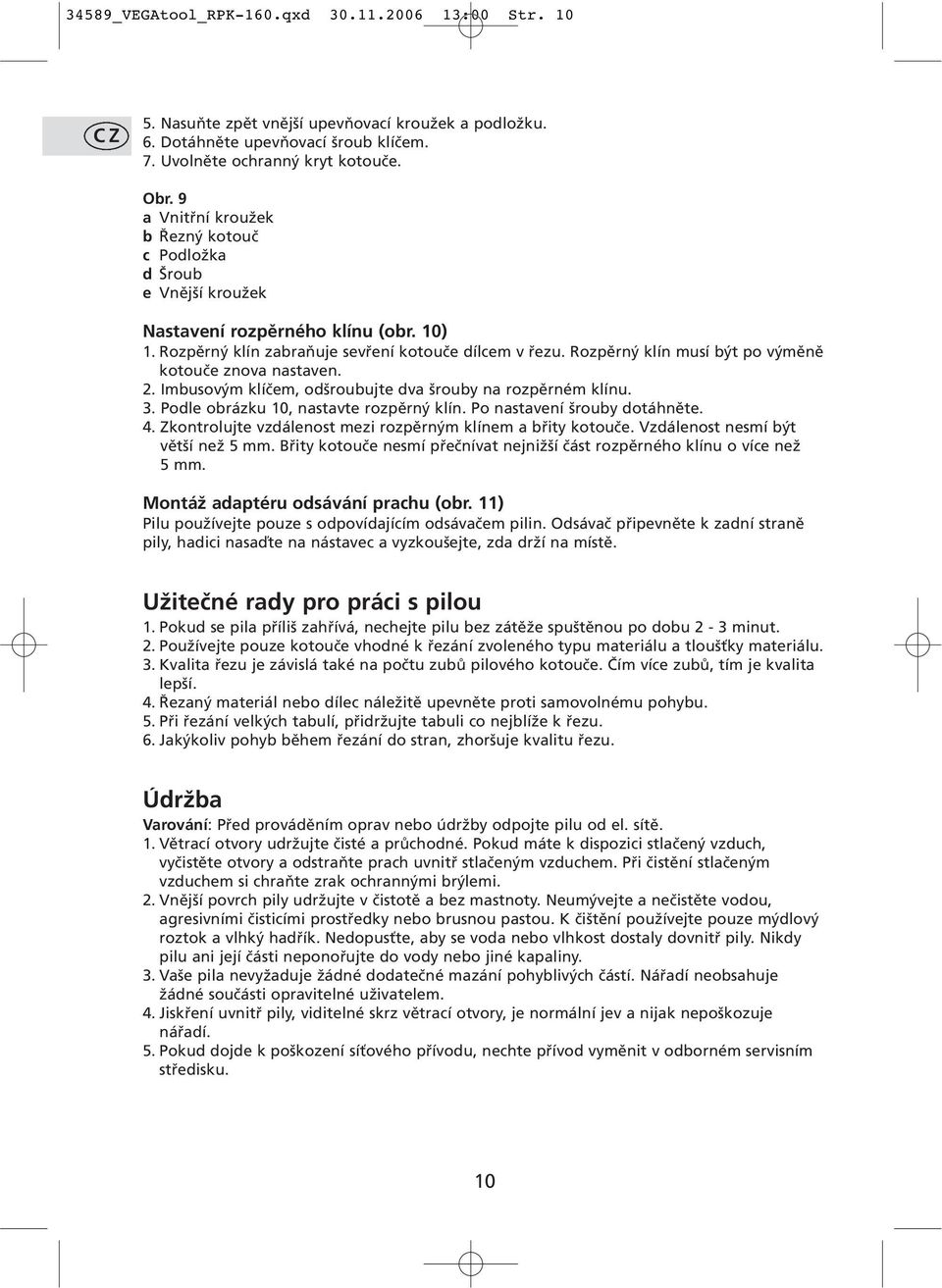

10 34589_VEGAtool_RPK-160.qxd :00 Str. 10 CZ 5. Nasuňte zpět vnější upevňovací kroužek a podložku. 6. Dotáhněte upevňovací šroub klíčem. 7. Uvolněte ochranný kryt kotouče. Obr. 9 a Vnitřní kroužek b Řezný kotouč c Podložka d Šroub e Vnější kroužek Nastavení rozpěrného klínu (obr. 10) 1. Rozpěrný klín zabraňuje sevření kotouče dílcem v řezu. Rozpěrný klín musí být po výměně kotouče znova nastaven. 2. Imbusovým klíčem, odšroubujte dva šrouby na rozpěrném klínu. 3. Podle obrázku 10, nastavte rozpěrný klín. Po nastavení šrouby dotáhněte. 4. Zkontrolujte vzdálenost mezi rozpěrným klínem a břity kotouče. Vzdálenost nesmí být větší než 5 mm. Břity kotouče nesmí přečnívat nejnižší část rozpěrného klínu o více než 5 mm. Montáž adaptéru odsávání prachu (obr. 11) Pilu používejte pouze s odpovídajícím odsávačem pilin. Odsávač připevněte k zadní straně pily, hadici nasaďte na nástavec a vyzkoušejte, zda drží na místě. Užitečné rady pro práci s pilou 1. Pokud se pila příliš zahřívá, nechejte pilu bez zátěže spuštěnou po dobu 2-3 minut. 2. Používejte pouze kotouče vhodné k řezání zvoleného typu materiálu a tloušťky materiálu. 3. Kvalita řezu je závislá také na počtu zubů pilového kotouče. Čím více zubů, tím je kvalita lepší. 4. Řezaný materiál nebo dílec náležitě upevněte proti samovolnému pohybu. 5. Při řezání velkých tabulí, přidržujte tabuli co nejblíže k řezu. 6. Jakýkoliv pohyb během řezání do stran, zhoršuje kvalitu řezu. Údržba Varování: Před prováděním oprav nebo údržby odpojte pilu od el. sítě. 1. Větrací otvory udržujte čisté a průchodné. Pokud máte k dispozici stlačený vzduch, vyčistěte otvory a odstraňte prach uvnitř stlačeným vzduchem. Při čistění stlačeným vzduchem si chraňte zrak ochrannými brýlemi. 2. Vnější povrch pily udržujte v čistotě a bez mastnoty. Neumývejte a nečistěte vodou, agresivními čisticími prostředky nebo brusnou pastou. K čištění používejte pouze mýdlový roztok a vlhký hadřík. Nedopusťte, aby se voda nebo vlhkost dostaly dovnitř pily. Nikdy pilu ani její části neponořujte do vody nebo jiné kapaliny. 3. Vaše pila nevyžaduje žádné dodatečné mazání pohyblivých částí. Nářadí neobsahuje žádné součásti opravitelné uživatelem. 4. Jiskření uvnitř pily, viditelné skrz větrací otvory, je normální jev a nijak nepoškozuje nářadí. 5. Pokud dojde k poškození síťového přívodu, nechte přívod vyměnit v odborném servisním středisku. 10

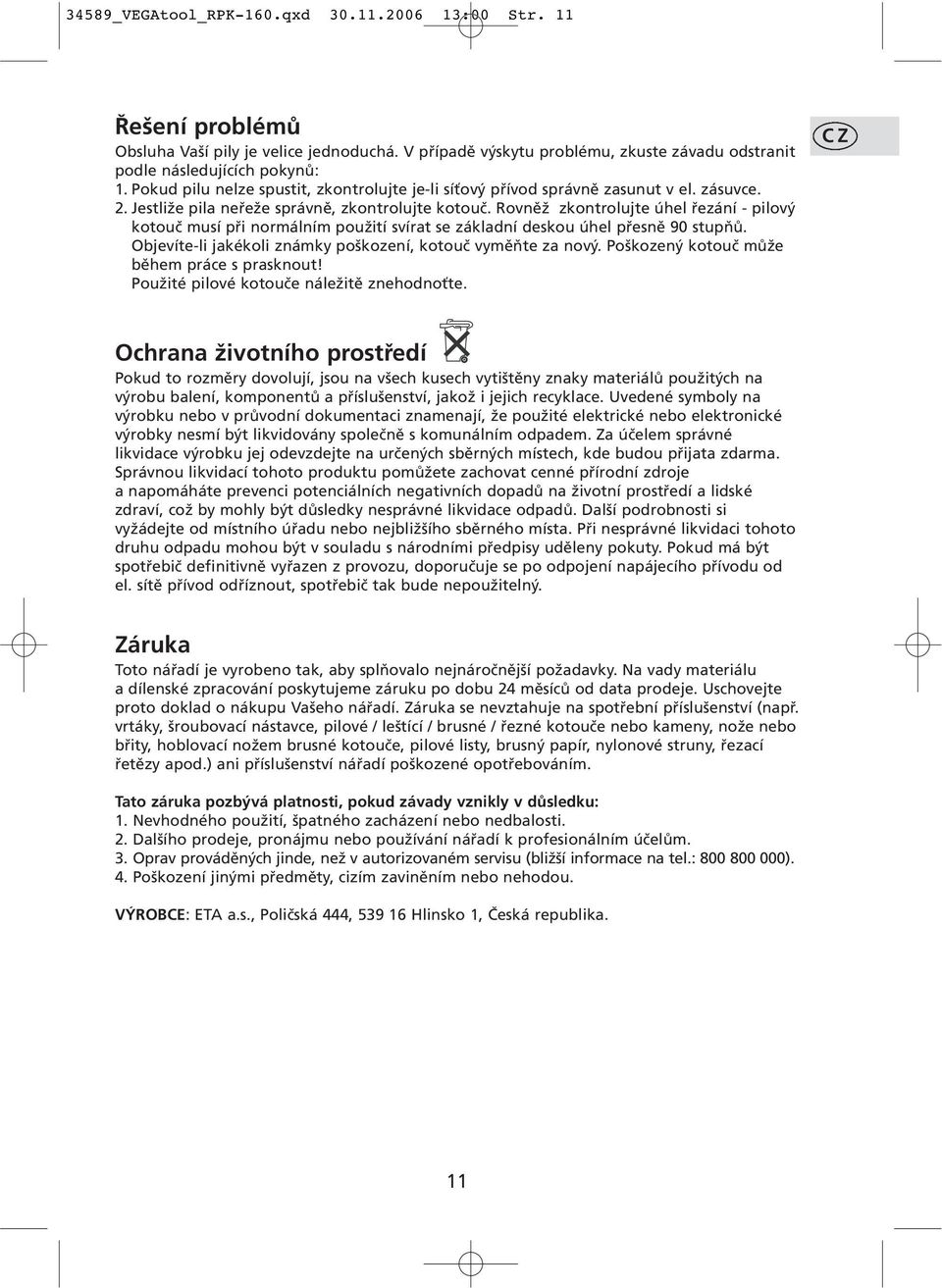

11 34589_VEGAtool_RPK-160.qxd :00 Str. 11 Řešení problémů Obsluha Vaší pily je velice jednoduchá. V případě výskytu problému, zkuste závadu odstranit podle následujících pokynů: 1. Pokud pilu nelze spustit, zkontrolujte je-li síťový přívod správně zasunut v el. zásuvce. 2. Jestliže pila neřeže správně, zkontrolujte kotouč. Rovněž zkontrolujte úhel řezání - pilový kotouč musí při normálním použití svírat se základní deskou úhel přesně 90 stupňů. Objevíte-li jakékoli známky poškození, kotouč vyměňte za nový. Poškozený kotouč může během práce s prasknout! Použité pilové kotouče náležitě znehodnoťte. CZ Ochrana životního prostředí Pokud to rozměry dovolují, jsou na všech kusech vytištěny znaky materiálů použitých na výrobu balení, komponentů a příslušenství, jakož i jejich recyklace. Uvedené symboly na výrobku nebo v průvodní dokumentaci znamenají, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Pokud má být spotřebič definitivně vyřazen z provozu, doporučuje se po odpojení napájecího přívodu od el. sítě přívod odříznout, spotřebič tak bude nepoužitelný. Záruka Toto nářadí je vyrobeno tak, aby splňovalo nejnáročnější požadavky. Na vady materiálu a dílenské zpracování poskytujeme záruku po dobu 24 měsíců od data prodeje. Uschovejte proto doklad o nákupu Vašeho nářadí. Záruka se nevztahuje na spotřební příslušenství (např. vrtáky, šroubovací nástavce, pilové / leštící / brusné / řezné kotouče nebo kameny, nože nebo břity, hoblovací nožem brusné kotouče, pilové listy, brusný papír, nylonové struny, řezací řetězy apod.) ani příslušenství nářadí poškozené opotřebováním. Tato záruka pozbývá platnosti, pokud závady vznikly v důsledku: 1. Nevhodného použití, špatného zacházení nebo nedbalosti. 2. Dalšího prodeje, pronájmu nebo používání nářadí k profesionálním účelům. 3. Oprav prováděných jinde, než v autorizovaném servisu (bližší informace na tel.: ). 4. Poškození jinými předměty, cizím zaviněním nebo nehodou. VÝROBCE: ETA a.s., Poličská 444, Hlinsko 1, Česká republika. 11

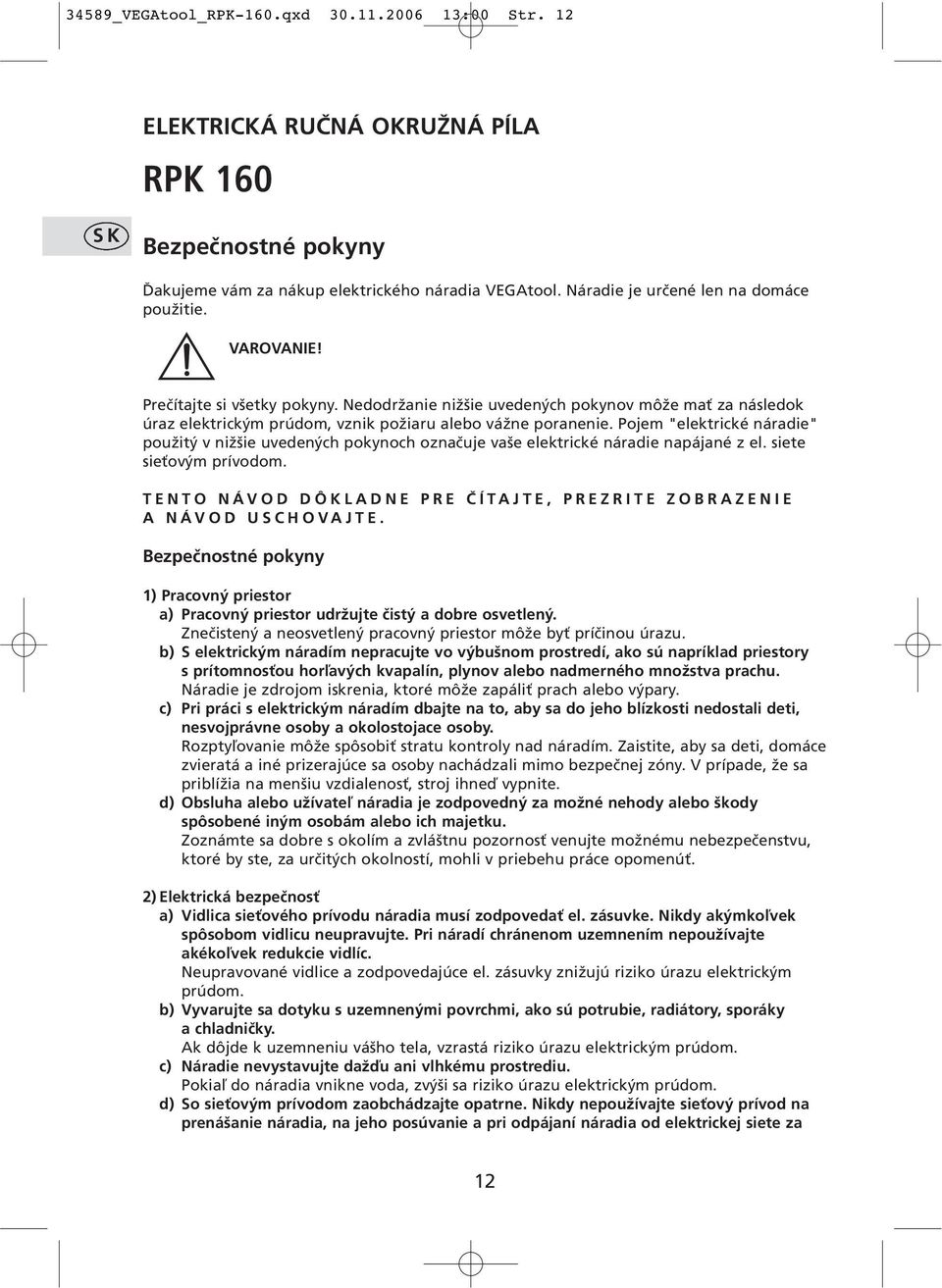

12 34589_VEGAtool_RPK-160.qxd :00 Str. 12 ELEKTRICKÁ RUČNÁ OKRUŽNÁ PÍLA RPK 160 SK Bezpečnostné pokyny Ďakujeme vám za nákup elektrického náradia VEGAtool. Náradie je určené len na domáce použitie. VAROVANIE! Prečítajte si všetky pokyny. Nedodržanie nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, vznik požiaru alebo vážne poranenie. Pojem "elektrické náradie" použitý v nižšie uvedených pokynoch označuje vaše elektrické náradie napájané z el. siete sieťovým prívodom. TENTO NÁVOD DÔKLADNE PRE ČÍTAJTE, PREZRITE ZOBRAZENIE A NÁVOD USCHOVAJTE. Bezpečnostné pokyny 1) Pracovný priestor a) Pracovný priestor udržujte čistý a dobre osvetlený. Znečistený a neosvetlený pracovný priestor môže byť príčinou úrazu. b) S elektrickým náradím nepracujte vo výbušnom prostredí, ako sú napríklad priestory s prítomnosťou horľavých kvapalín, plynov alebo nadmerného množstva prachu. Náradie je zdrojom iskrenia, ktoré môže zapáliť prach alebo výpary. c) Pri práci s elektrickým náradím dbajte na to, aby sa do jeho blízkosti nedostali deti, nesvojprávne osoby a okolostojace osoby. Rozptyľovanie môže spôsobiť stratu kontroly nad náradím. Zaistite, aby sa deti, domáce zvieratá a iné prizerajúce sa osoby nachádzali mimo bezpečnej zóny. V prípade, že sa priblížia na menšiu vzdialenosť, stroj ihneď vypnite. d) Obsluha alebo užívateľ náradia je zodpovedný za možné nehody alebo škody spôsobené iným osobám alebo ich majetku. Zoznámte sa dobre s okolím a zvláštnu pozornosť venujte možnému nebezpečenstvu, ktoré by ste, za určitých okolností, mohli v priebehu práce opomenúť. 2) Elektrická bezpečnosť a) Vidlica sieťového prívodu náradia musí zodpovedať el. zásuvke. Nikdy akýmkoľvek spôsobom vidlicu neupravujte. Pri náradí chránenom uzemnením nepoužívajte akékoľvek redukcie vidlíc. Neupravované vidlice a zodpovedajúce el. zásuvky znižujú riziko úrazu elektrickým prúdom. b) Vyvarujte sa dotyku s uzemnenými povrchmi, ako sú potrubie, radiátory, sporáky a chladničky. Ak dôjde k uzemneniu vášho tela, vzrastá riziko úrazu elektrickým prúdom. c) Náradie nevystavujte dažďu ani vlhkému prostrediu. Pokiaľ do náradia vnikne voda, zvýši sa riziko úrazu elektrickým prúdom. d) So sieťovým prívodom zaobchádzajte opatrne. Nikdy nepoužívajte sieťový prívod na prenášanie náradia, na jeho posúvanie a pri odpájaní náradia od elektrickej siete za 12

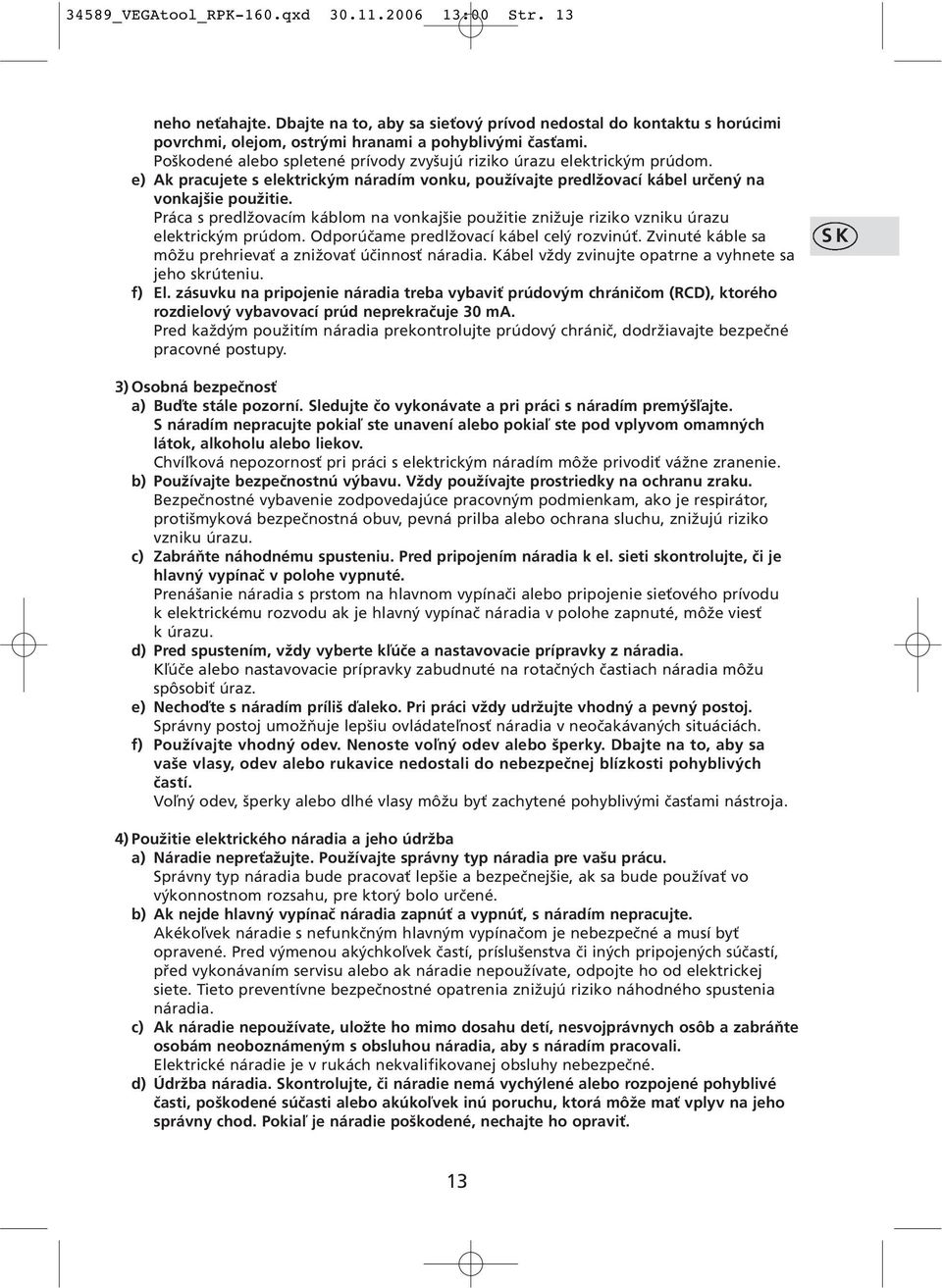

13 34589_VEGAtool_RPK-160.qxd :00 Str. 13 neho neťahajte. Dbajte na to, aby sa sieťový prívod nedostal do kontaktu s horúcimi povrchmi, olejom, ostrými hranami a pohyblivými časťami. Poškodené alebo spletené prívody zvyšujú riziko úrazu elektrickým prúdom. e) Ak pracujete s elektrickým náradím vonku, používajte predlžovací kábel určený na vonkajšie použitie. Práca s predlžovacím káblom na vonkajšie použitie znižuje riziko vzniku úrazu elektrickým prúdom. Odporúčame predlžovací kábel celý rozvinúť. Zvinuté káble sa môžu prehrievať a znižovať účinnosť náradia. Kábel vždy zvinujte opatrne a vyhnete sa jeho skrúteniu. f) El. zásuvku na pripojenie náradia treba vybaviť prúdovým chráničom (RCD), ktorého rozdielový vybavovací prúd neprekračuje 30 ma. Pred každým použitím náradia prekontrolujte prúdový chránič, dodržiavajte bezpečné pracovné postupy. SK 3) Osobná bezpečnosť a) Buďte stále pozorní. Sledujte čo vykonávate a pri práci s náradím premýšľajte. S náradím nepracujte pokiaľ ste unavení alebo pokiaľ ste pod vplyvom omamných látok, alkoholu alebo liekov. Chvíľková nepozornosť pri práci s elektrickým náradím môže privodiť vážne zranenie. b) Používajte bezpečnostnú výbavu. Vždy používajte prostriedky na ochranu zraku. Bezpečnostné vybavenie zodpovedajúce pracovným podmienkam, ako je respirátor, protišmyková bezpečnostná obuv, pevná prilba alebo ochrana sluchu, znižujú riziko vzniku úrazu. c) Zabráňte náhodnému spusteniu. Pred pripojením náradia k el. sieti skontrolujte, či je hlavný vypínač v polohe vypnuté. Prenášanie náradia s prstom na hlavnom vypínači alebo pripojenie sieťového prívodu k elektrickému rozvodu ak je hlavný vypínač náradia v polohe zapnuté, môže viesť k úrazu. d) Pred spustením, vždy vyberte kľúče a nastavovacie prípravky z náradia. Kľúče alebo nastavovacie prípravky zabudnuté na rotačných častiach náradia môžu spôsobiť úraz. e) Nechoďte s náradím príliš ďaleko. Pri práci vždy udržujte vhodný a pevný postoj. Správny postoj umožňuje lepšiu ovládateľnosť náradia v neočakávaných situáciách. f) Používajte vhodný odev. Nenoste voľný odev alebo šperky. Dbajte na to, aby sa vaše vlasy, odev alebo rukavice nedostali do nebezpečnej blízkosti pohyblivých častí. Voľný odev, šperky alebo dlhé vlasy môžu byť zachytené pohyblivými časťami nástroja. 4) Použitie elektrického náradia a jeho údržba a) Náradie nepreťažujte. Používajte správny typ náradia pre vašu prácu. Správny typ náradia bude pracovať lepšie a bezpečnejšie, ak sa bude používať vo výkonnostnom rozsahu, pre ktorý bolo určené. b) Ak nejde hlavný vypínač náradia zapnúť a vypnúť, s náradím nepracujte. Akékoľvek náradie s nefunkčným hlavným vypínačom je nebezpečné a musí byť opravené. Pred výmenou akýchkoľvek častí, príslušenstva či iných pripojených súčastí, před vykonávaním servisu alebo ak náradie nepoužívate, odpojte ho od elektrickej siete. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia náradia. c) Ak náradie nepoužívate, uložte ho mimo dosahu detí, nesvojprávnych osôb a zabráňte osobám neoboznámeným s obsluhou náradia, aby s náradím pracovali. Elektrické náradie je v rukách nekvalifikovanej obsluhy nebezpečné. d) Údržba náradia. Skontrolujte, či náradie nemá vychýlené alebo rozpojené pohyblivé časti, poškodené súčasti alebo akúkoľvek inú poruchu, ktorá môže mať vplyv na jeho správny chod. Pokiaľ je náradie poškodené, nechajte ho opraviť. 13

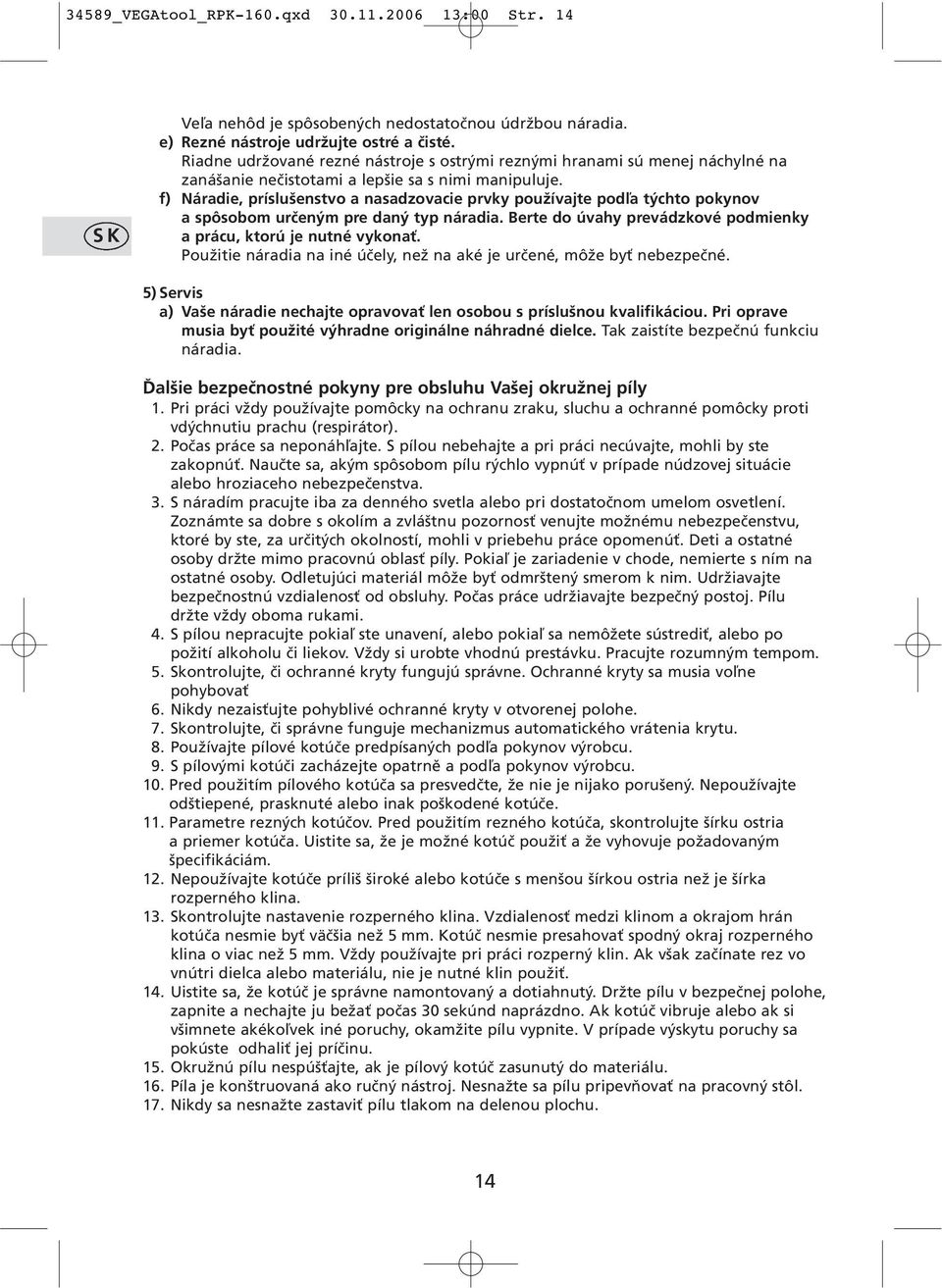

14 34589_VEGAtool_RPK-160.qxd :00 Str. 14 SK Veľa nehôd je spôsobených nedostatočnou údržbou náradia. e) Rezné nástroje udržujte ostré a čisté. Riadne udržované rezné nástroje s ostrými reznými hranami sú menej náchylné na zanášanie nečistotami a lepšie sa s nimi manipuluje. f) Náradie, príslušenstvo a nasadzovacie prvky používajte podľa týchto pokynov a spôsobom určeným pre daný typ náradia. Berte do úvahy prevádzkové podmienky a prácu, ktorú je nutné vykonať. Použitie náradia na iné účely, než na aké je určené, môže byť nebezpečné. 5) Servis a) Vaše náradie nechajte opravovať len osobou s príslušnou kvalifikáciou. Pri oprave musia byť použité výhradne originálne náhradné dielce. Tak zaistíte bezpečnú funkciu náradia. Ďalšie bezpečnostné pokyny pre obsluhu Vašej okružnej píly 1. Pri práci vždy používajte pomôcky na ochranu zraku, sluchu a ochranné pomôcky proti vdýchnutiu prachu (respirátor). 2. Počas práce sa neponáhľajte. S pílou nebehajte a pri práci necúvajte, mohli by ste zakopnúť. Naučte sa, akým spôsobom pílu rýchlo vypnúť v prípade núdzovej situácie alebo hroziaceho nebezpečenstva. 3. S náradím pracujte iba za denného svetla alebo pri dostatočnom umelom osvetlení. Zoznámte sa dobre s okolím a zvláštnu pozornosť venujte možnému nebezpečenstvu, ktoré by ste, za určitých okolností, mohli v priebehu práce opomenúť. Deti a ostatné osoby držte mimo pracovnú oblasť píly. Pokiaľ je zariadenie v chode, nemierte s ním na ostatné osoby. Odletujúci materiál môže byť odmrštený smerom k nim. Udržiavajte bezpečnostnú vzdialenosť od obsluhy. Počas práce udržiavajte bezpečný postoj. Pílu držte vždy oboma rukami. 4. S pílou nepracujte pokiaľ ste unavení, alebo pokiaľ sa nemôžete sústrediť, alebo po požití alkoholu či liekov. Vždy si urobte vhodnú prestávku. Pracujte rozumným tempom. 5. Skontrolujte, či ochranné kryty fungujú správne. Ochranné kryty sa musia voľne pohybovať 6. Nikdy nezaisťujte pohyblivé ochranné kryty v otvorenej polohe. 7. Skontrolujte, či správne funguje mechanizmus automatického vrátenia krytu. 8. Používajte pílové kotúče predpísaných podľa pokynov výrobcu. 9. S pílovými kotúči zacházejte opatrně a podľa pokynov výrobcu. 10. Pred použitím pílového kotúča sa presvedčte, že nie je nijako porušený. Nepoužívajte odštiepené, prasknuté alebo inak poškodené kotúče. 11. Parametre rezných kotúčov. Pred použitím rezného kotúča, skontrolujte šírku ostria a priemer kotúča. Uistite sa, že je možné kotúč použiť a že vyhovuje požadovaným špecifikáciám. 12. Nepoužívajte kotúče príliš široké alebo kotúče s menšou šírkou ostria než je šírka rozperného klina. 13. Skontrolujte nastavenie rozperného klina. Vzdialenosť medzi klinom a okrajom hrán kotúča nesmie byť väčšia než 5 mm. Kotúč nesmie presahovať spodný okraj rozperného klina o viac než 5 mm. Vždy používajte pri práci rozperný klin. Ak však začínate rez vo vnútri dielca alebo materiálu, nie je nutné klin použiť. 14. Uistite sa, že kotúč je správne namontovaný a dotiahnutý. Držte pílu v bezpečnej polohe, zapnite a nechajte ju bežať počas 30 sekúnd naprázdno. Ak kotúč vibruje alebo ak si všimnete akékoľvek iné poruchy, okamžite pílu vypnite. V prípade výskytu poruchy sa pokúste odhaliť jej príčinu. 15. Okružnú pílu nespúšťajte, ak je pílový kotúč zasunutý do materiálu. 16. Píla je konštruovaná ako ručný nástroj. Nesnažte sa pílu pripevňovať na pracovný stôl. 17. Nikdy sa nesnažte zastaviť pílu tlakom na delenou plochu. 14

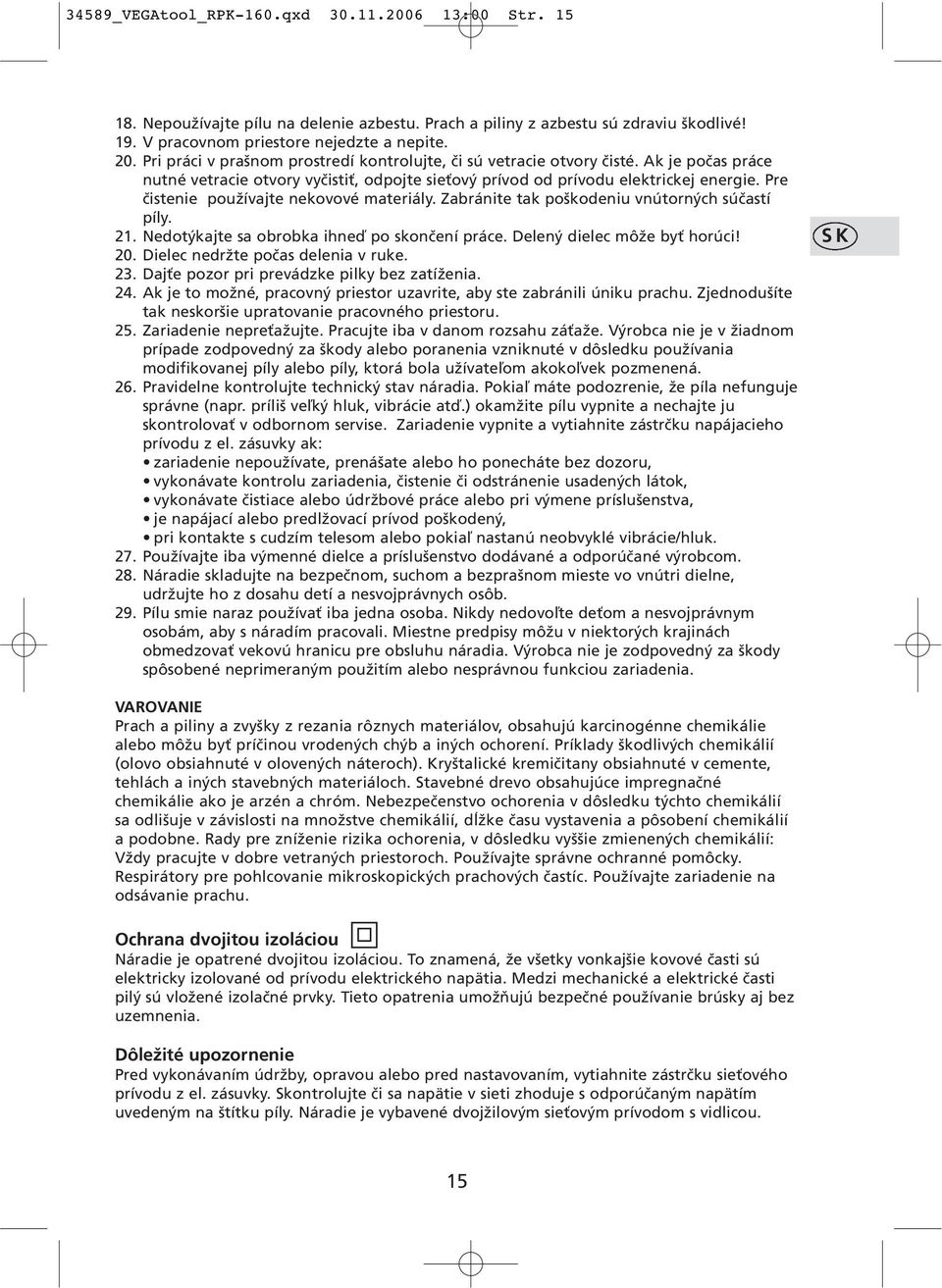

15 34589_VEGAtool_RPK-160.qxd :00 Str Nepoužívajte pílu na delenie azbestu. Prach a piliny z azbestu sú zdraviu škodlivé! 19. V pracovnom priestore nejedzte a nepite. 20. Pri práci v prašnom prostredí kontrolujte, či sú vetracie otvory čisté. Ak je počas práce nutné vetracie otvory vyčistiť, odpojte sieťový prívod od prívodu elektrickej energie. Pre čistenie používajte nekovové materiály. Zabránite tak poškodeniu vnútorných súčastí píly. 21. Nedotýkajte sa obrobka ihneď po skončení práce. Delený dielec môže byť horúci! 20. Dielec nedržte počas delenia v ruke. 23. Dajťe pozor pri prevádzke pilky bez zatíženia. 24. Ak je to možné, pracovný priestor uzavrite, aby ste zabránili úniku prachu. Zjednodušíte tak neskoršie upratovanie pracovného priestoru. 25. Zariadenie nepreťažujte. Pracujte iba v danom rozsahu záťaže. Výrobca nie je v žiadnom prípade zodpovedný za škody alebo poranenia vzniknuté v dôsledku používania modifikovanej píly alebo píly, ktorá bola užívateľom akokoľvek pozmenená. 26. Pravidelne kontrolujte technický stav náradia. Pokiaľ máte podozrenie, že píla nefunguje správne (napr. príliš veľký hluk, vibrácie atď.) okamžite pílu vypnite a nechajte ju skontrolovať v odbornom servise. Zariadenie vypnite a vytiahnite zástrčku napájacieho prívodu z el. zásuvky ak: zariadenie nepoužívate, prenášate alebo ho ponecháte bez dozoru, vykonávate kontrolu zariadenia, čistenie či odstránenie usadených látok, vykonávate čistiace alebo údržbové práce alebo pri výmene príslušenstva, je napájací alebo predlžovací prívod poškodený, pri kontakte s cudzím telesom alebo pokiaľ nastanú neobvyklé vibrácie/hluk. 27. Používajte iba výmenné dielce a príslušenstvo dodávané a odporúčané výrobcom. 28. Náradie skladujte na bezpečnom, suchom a bezprašnom mieste vo vnútri dielne, udržujte ho z dosahu detí a nesvojprávnych osôb. 29. Pílu smie naraz používať iba jedna osoba. Nikdy nedovoľte deťom a nesvojprávnym osobám, aby s náradím pracovali. Miestne predpisy môžu v niektorých krajinách obmedzovať vekovú hranicu pre obsluhu náradia. Výrobca nie je zodpovedný za škody spôsobené neprimeraným použitím alebo nesprávnou funkciou zariadenia. SK VAROVANIE Prach a piliny a zvyšky z rezania rôznych materiálov, obsahujú karcinogénne chemikálie alebo môžu byť príčinou vrodených chýb a iných ochorení. Príklady škodlivých chemikálií (olovo obsiahnuté v olovených náteroch). Kryštalické kremičitany obsiahnuté v cemente, tehlách a iných stavebných materiáloch. Stavebné drevo obsahujúce impregnačné chemikálie ako je arzén a chróm. Nebezpečenstvo ochorenia v dôsledku týchto chemikálií sa odlišuje v závislosti na množstve chemikálií, dĺžke času vystavenia a pôsobení chemikálií a podobne. Rady pre zníženie rizika ochorenia, v dôsledku vyššie zmienených chemikálií: Vždy pracujte v dobre vetraných priestoroch. Používajte správne ochranné pomôcky. Respirátory pre pohlcovanie mikroskopických prachových častíc. Používajte zariadenie na odsávanie prachu. Ochrana dvojitou izoláciou Náradie je opatrené dvojitou izoláciou. To znamená, že všetky vonkajšie kovové časti sú elektricky izolované od prívodu elektrického napätia. Medzi mechanické a elektrické časti pilý sú vložené izolačné prvky. Tieto opatrenia umožňujú bezpečné používanie brúsky aj bez uzemnenia. Dôležité upozornenie Pred vykonávaním údržby, opravou alebo pred nastavovaním, vytiahnite zástrčku sieťového prívodu z el. zásuvky. Skontrolujte či sa napätie v sieti zhoduje s odporúčaným napätím uvedeným na štítku píly. Náradie je vybavené dvojžilovým sieťovým prívodom s vidlicou. 15

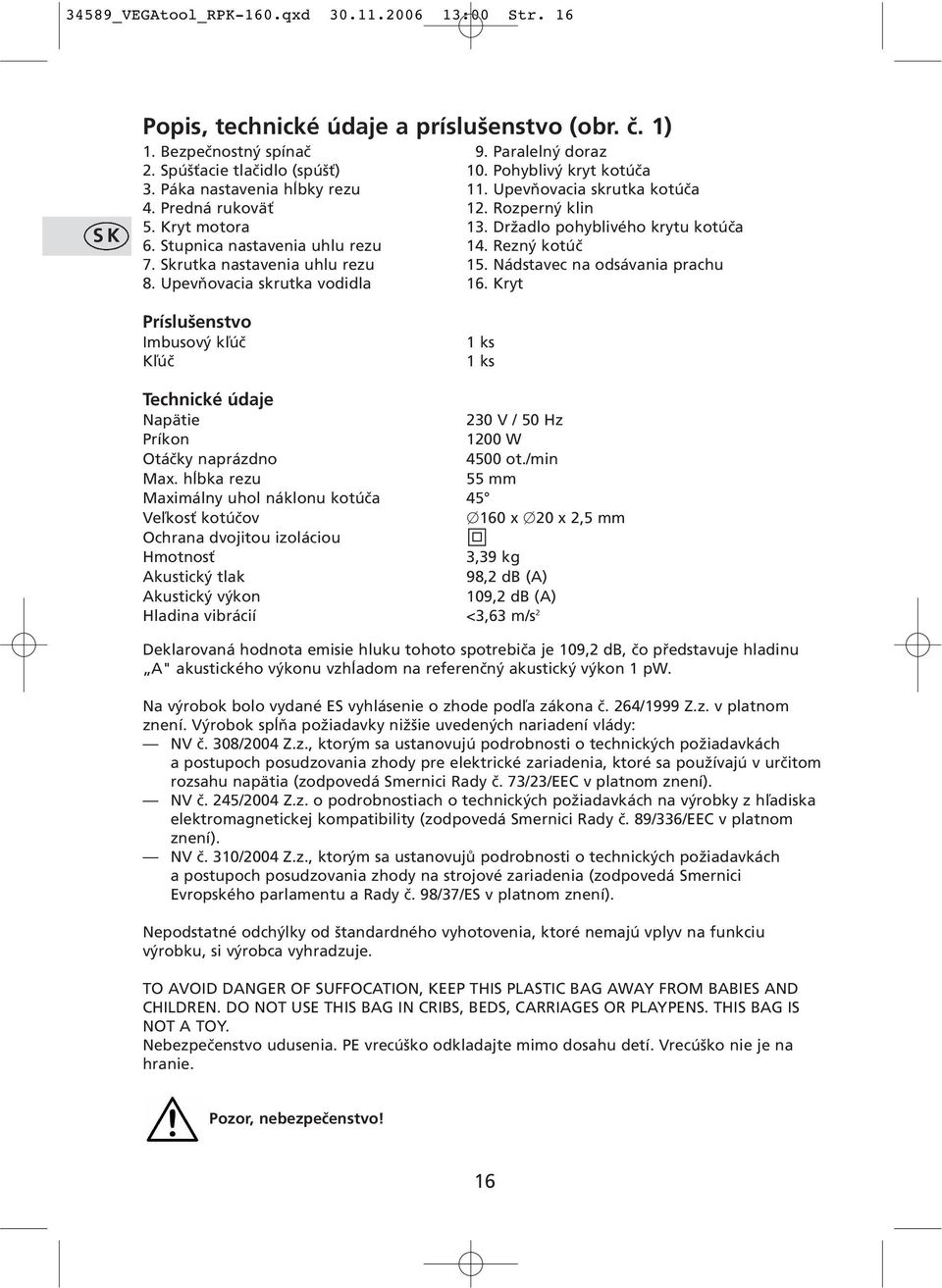

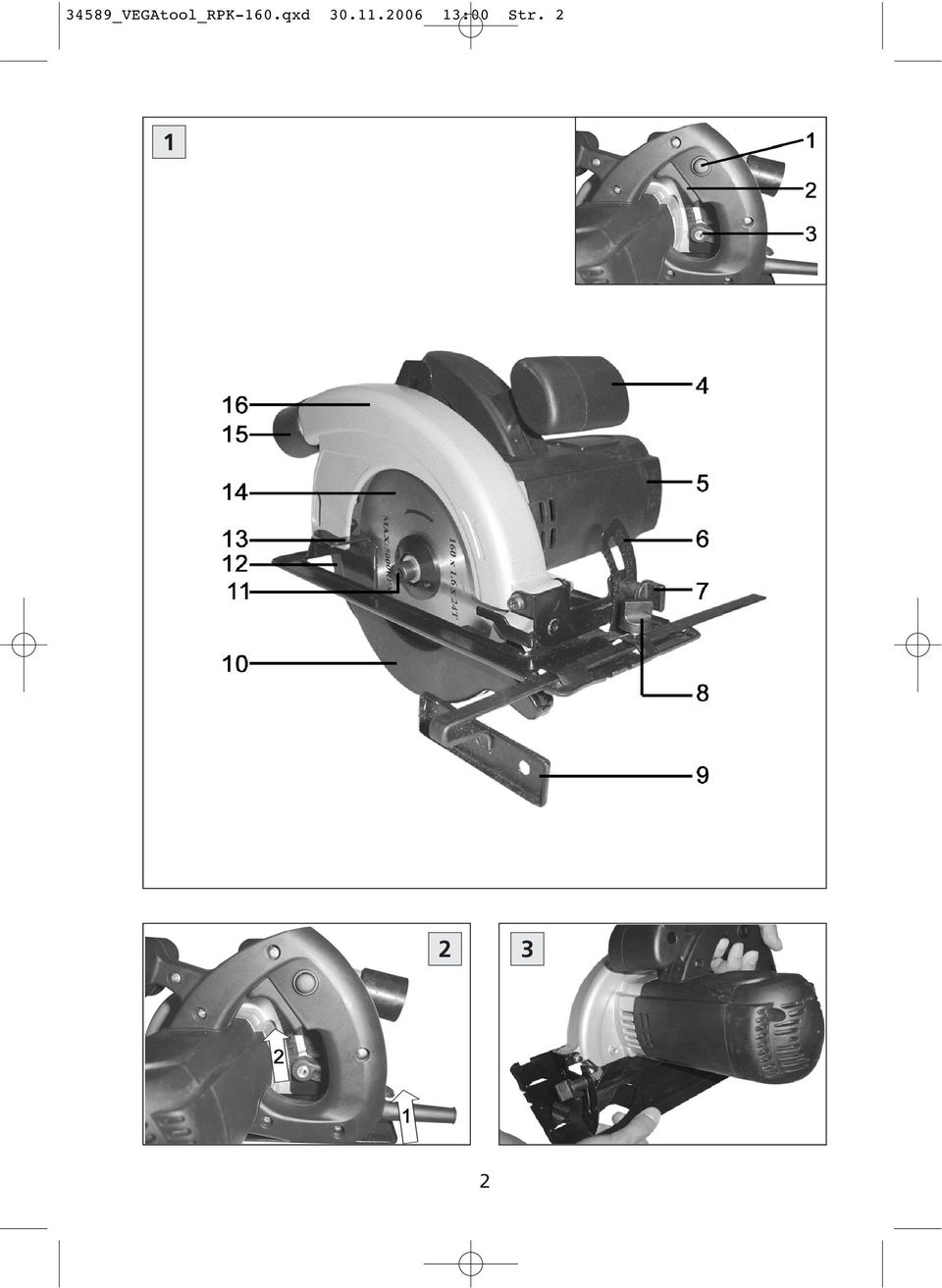

16 34589_VEGAtool_RPK-160.qxd :00 Str. 16 SK Popis, technické údaje a príslušenstvo (obr. č. 1) 1. Bezpečnostný spínač 9. Paralelný doraz 2. Spúšťacie tlačidlo (spúšť) 10. Pohyblivý kryt kotúča 3. Páka nastavenia hĺbky rezu 11. Upevňovacia skrutka kotúča 4. Predná rukoväť 12. Rozperný klin 5. Kryt motora 13. Držadlo pohyblivého krytu kotúča 6. Stupnica nastavenia uhlu rezu 14. Rezný kotúč 7. Skrutka nastavenia uhlu rezu 15. Nádstavec na odsávania prachu 8. Upevňovacia skrutka vodidla 16. Kryt Príslušenstvo Imbusový kľúč Kľúč 1 ks 1 ks Technické údaje Napätie 230 V / 50 Hz Príkon 1200 W Otáčky naprázdno 4500 ot./min Max. hĺbka rezu 55 mm Maximálny uhol náklonu kotúča 45 Veľkosť kotúčov 160 x 20 x 2,5 mm Ochrana dvojitou izoláciou Hmotnosť 3,39 kg Akustický tlak 98,2 db (A) Akustický výkon 109,2 db (A) Hladina vibrácií <3,63 m/s 2 Deklarovaná hodnota emisie hluku tohoto spotrebiča je 109,2 db, čo představuje hladinu A" akustického výkonu vzhĺadom na referenčný akustický výkon 1 pw. Na výrobok bolo vydané ES vyhlásenie o zhode podľa zákona č. 264/1999 Z.z. v platnom znení. Výrobok spĺňa požiadavky nižšie uvedených nariadení vlády: NV č. 308/2004 Z.z., ktorým sa ustanovujú podrobnosti o technických požiadavkách a postupoch posudzovania zhody pre elektrické zariadenia, ktoré sa používajú v určitom rozsahu napätia (zodpovedá Smernici Rady č. 73/23/EEC v platnom znení). NV č. 245/2004 Z.z. o podrobnostiach o technických požiadavkách na výrobky z hľadiska elektromagnetickej kompatibility (zodpovedá Smernici Rady č. 89/336/EEC v platnom znení). NV č. 310/2004 Z.z., ktorým sa ustanovujů podrobnosti o technických požiadavkách a postupoch posudzovania zhody na strojové zariadenia (zodpovedá Smernici Evropského parlamentu a Rady č. 98/37/ES v platnom znení). Nepodstatné odchýlky od štandardného vyhotovenia, ktoré nemajú vplyv na funkciu výrobku, si výrobca vyhradzuje. TO AVOID DANGER OF SUFFOCATION, KEEP THIS PLASTIC BAG AWAY FROM BABIES AND CHILDREN. DO NOT USE THIS BAG IN CRIBS, BEDS, CARRIAGES OR PLAYPENS. THIS BAG IS NOT A TOY. Nebezpečenstvo udusenia. PE vrecúško odkladajte mimo dosahu detí. Vrecúško nie je na hranie. Pozor, nebezpečenstvo! 16

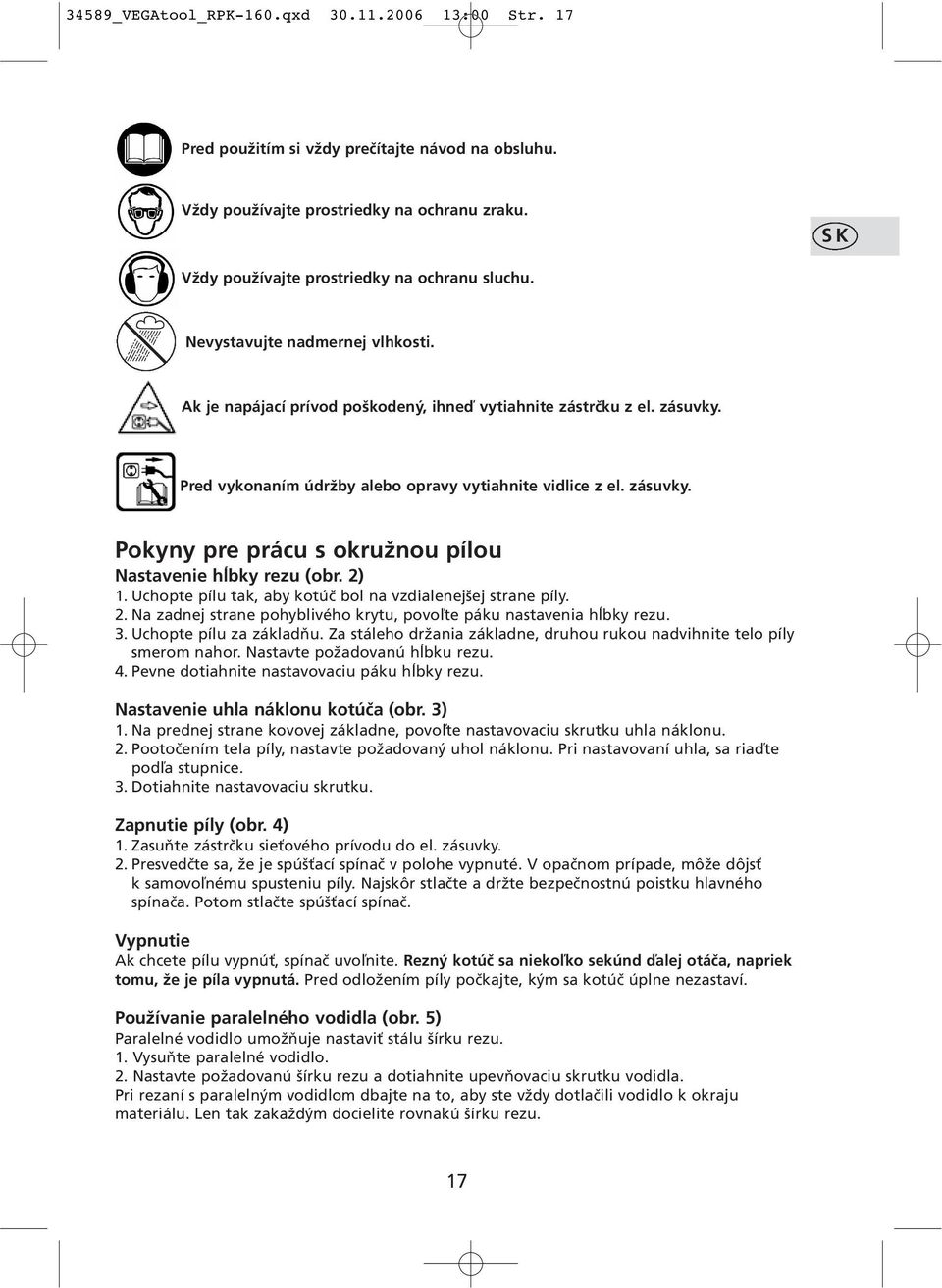

17 34589_VEGAtool_RPK-160.qxd :00 Str. 17 Pred použitím si vždy prečítajte návod na obsluhu. Vždy používajte prostriedky na ochranu zraku. SK Vždy používajte prostriedky na ochranu sluchu. Nevystavujte nadmernej vlhkosti. Ak je napájací prívod poškodený, ihneď vytiahnite zástrčku z el. zásuvky. Pred vykonaním údržby alebo opravy vytiahnite vidlice z el. zásuvky. Pokyny pre prácu s okružnou pílou Nastavenie hĺbky rezu (obr. 2) 1. Uchopte pílu tak, aby kotúč bol na vzdialenejšej strane píly. 2. Na zadnej strane pohyblivého krytu, povoľte páku nastavenia hĺbky rezu. 3. Uchopte pílu za základňu. Za stáleho držania základne, druhou rukou nadvihnite telo píly smerom nahor. Nastavte požadovanú hĺbku rezu. 4. Pevne dotiahnite nastavovaciu páku hĺbky rezu. Nastavenie uhla náklonu kotúča (obr. 3) 1. Na prednej strane kovovej základne, povoľte nastavovaciu skrutku uhla náklonu. 2. Pootočením tela píly, nastavte požadovaný uhol náklonu. Pri nastavovaní uhla, sa riaďte podľa stupnice. 3. Dotiahnite nastavovaciu skrutku. Zapnutie píly (obr. 4) 1. Zasuňte zástrčku sieťového prívodu do el. zásuvky. 2. Presvedčte sa, že je spúšťací spínač v polohe vypnuté. V opačnom prípade, môže dôjsť k samovoľnému spusteniu píly. Najskôr stlačte a držte bezpečnostnú poistku hlavného spínača. Potom stlačte spúšťací spínač. Vypnutie Ak chcete pílu vypnúť, spínač uvoľnite. Rezný kotúč sa niekoľko sekúnd ďalej otáča, napriek tomu, že je píla vypnutá. Pred odložením píly počkajte, kým sa kotúč úplne nezastaví. Používanie paralelného vodidla (obr. 5) Paralelné vodidlo umožňuje nastaviť stálu šírku rezu. 1. Vysuňte paralelné vodidlo. 2. Nastavte požadovanú šírku rezu a dotiahnite upevňovaciu skrutku vodidla. Pri rezaní s paralelným vodidlom dbajte na to, aby ste vždy dotlačili vodidlo k okraju materiálu. Len tak zakaždým docielite rovnakú šírku rezu. 17

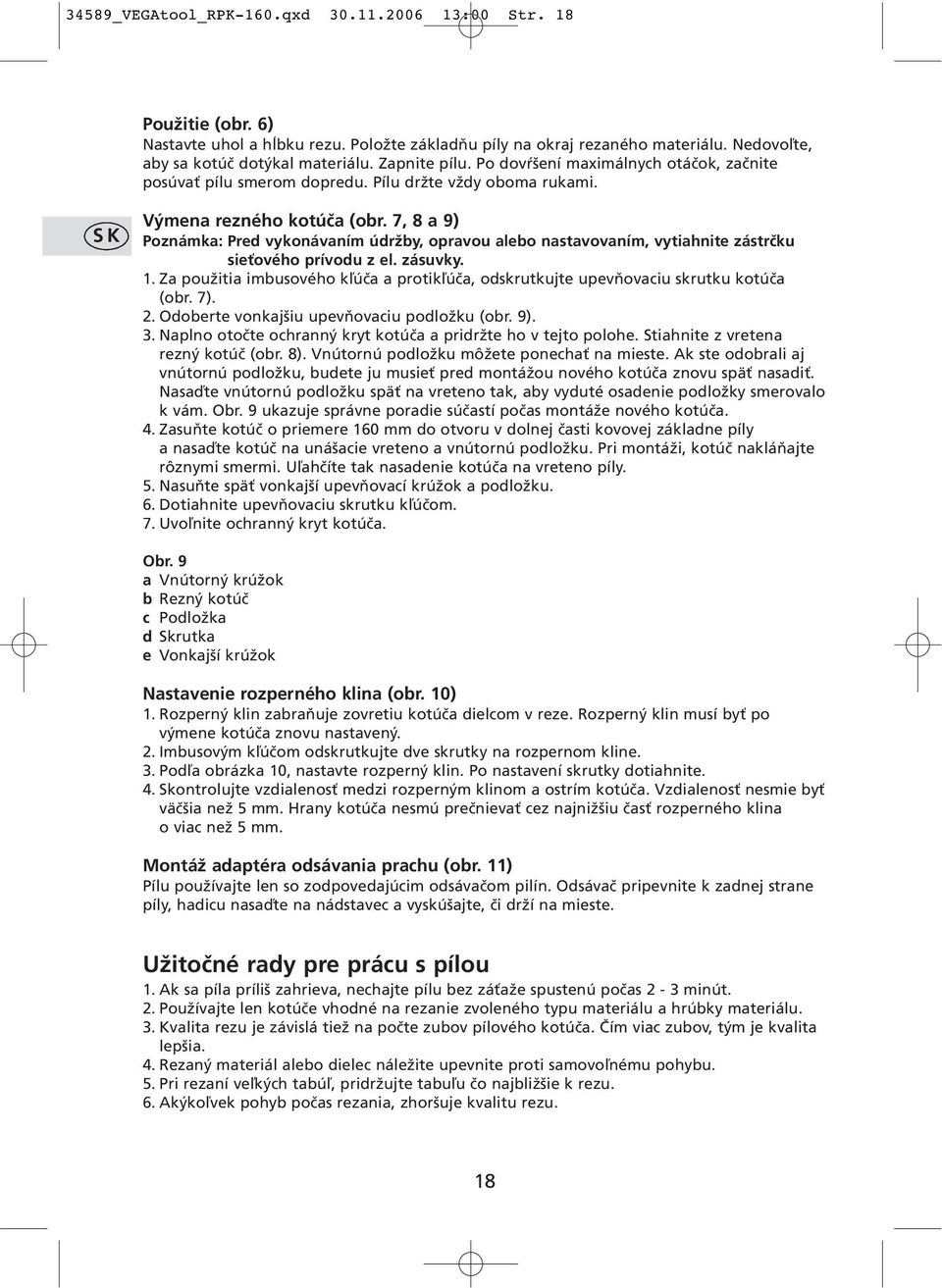

18 34589_VEGAtool_RPK-160.qxd :00 Str. 18 Použitie (obr. 6) Nastavte uhol a hĺbku rezu. Položte základňu píly na okraj rezaného materiálu. Nedovoľte, aby sa kotúč dotýkal materiálu. Zapnite pílu. Po dovŕšení maximálnych otáčok, začnite posúvať pílu smerom dopredu. Pílu držte vždy oboma rukami. SK Výmena rezného kotúča (obr. 7, 8 a 9) Poznámka: Pred vykonávaním údržby, opravou alebo nastavovaním, vytiahnite zástrčku sieťového prívodu z el. zásuvky. 1. Za použitia imbusového kľúča a protikľúča, odskrutkujte upevňovaciu skrutku kotúča (obr. 7). 2. Odoberte vonkajšiu upevňovaciu podložku (obr. 9). 3. Naplno otočte ochranný kryt kotúča a pridržte ho v tejto polohe. Stiahnite z vretena rezný kotúč (obr. 8). Vnútornú podložku môžete ponechať na mieste. Ak ste odobrali aj vnútornú podložku, budete ju musieť pred montážou nového kotúča znovu späť nasadiť. Nasaďte vnútornú podložku späť na vreteno tak, aby vyduté osadenie podložky smerovalo k vám. Obr. 9 ukazuje správne poradie súčastí počas montáže nového kotúča. 4. Zasuňte kotúč o priemere 160 mm do otvoru v dolnej časti kovovej základne píly a nasaďte kotúč na unášacie vreteno a vnútornú podložku. Pri montáži, kotúč nakláňajte rôznymi smermi. Uľahčíte tak nasadenie kotúča na vreteno píly. 5. Nasuňte späť vonkajší upevňovací krúžok a podložku. 6. Dotiahnite upevňovaciu skrutku kľúčom. 7. Uvoľnite ochranný kryt kotúča. Obr. 9 a Vnútorný krúžok b Rezný kotúč c Podložka d Skrutka e Vonkajší krúžok Nastavenie rozperného klina (obr. 10) 1. Rozperný klin zabraňuje zovretiu kotúča dielcom v reze. Rozperný klin musí byť po výmene kotúča znovu nastavený. 2. Imbusovým kľúčom odskrutkujte dve skrutky na rozpernom kline. 3. Podľa obrázka 10, nastavte rozperný klin. Po nastavení skrutky dotiahnite. 4. Skontrolujte vzdialenosť medzi rozperným klinom a ostrím kotúča. Vzdialenosť nesmie byť väčšia než 5 mm. Hrany kotúča nesmú prečnievať cez najnižšiu časť rozperného klina o viac než 5 mm. Montáž adaptéra odsávania prachu (obr. 11) Pílu používajte len so zodpovedajúcim odsávačom pilín. Odsávač pripevnite k zadnej strane píly, hadicu nasaďte na nádstavec a vyskúšajte, či drží na mieste. Užitočné rady pre prácu s pílou 1. Ak sa píla príliš zahrieva, nechajte pílu bez záťaže spustenú počas 2-3 minút. 2. Používajte len kotúče vhodné na rezanie zvoleného typu materiálu a hrúbky materiálu. 3. Kvalita rezu je závislá tiež na počte zubov pílového kotúča. Čím viac zubov, tým je kvalita lepšia. 4. Rezaný materiál alebo dielec náležite upevnite proti samovoľnému pohybu. 5. Pri rezaní veľkých tabúľ, pridržujte tabuľu čo najbližšie k rezu. 6. Akýkoľvek pohyb počas rezania, zhoršuje kvalitu rezu. 18

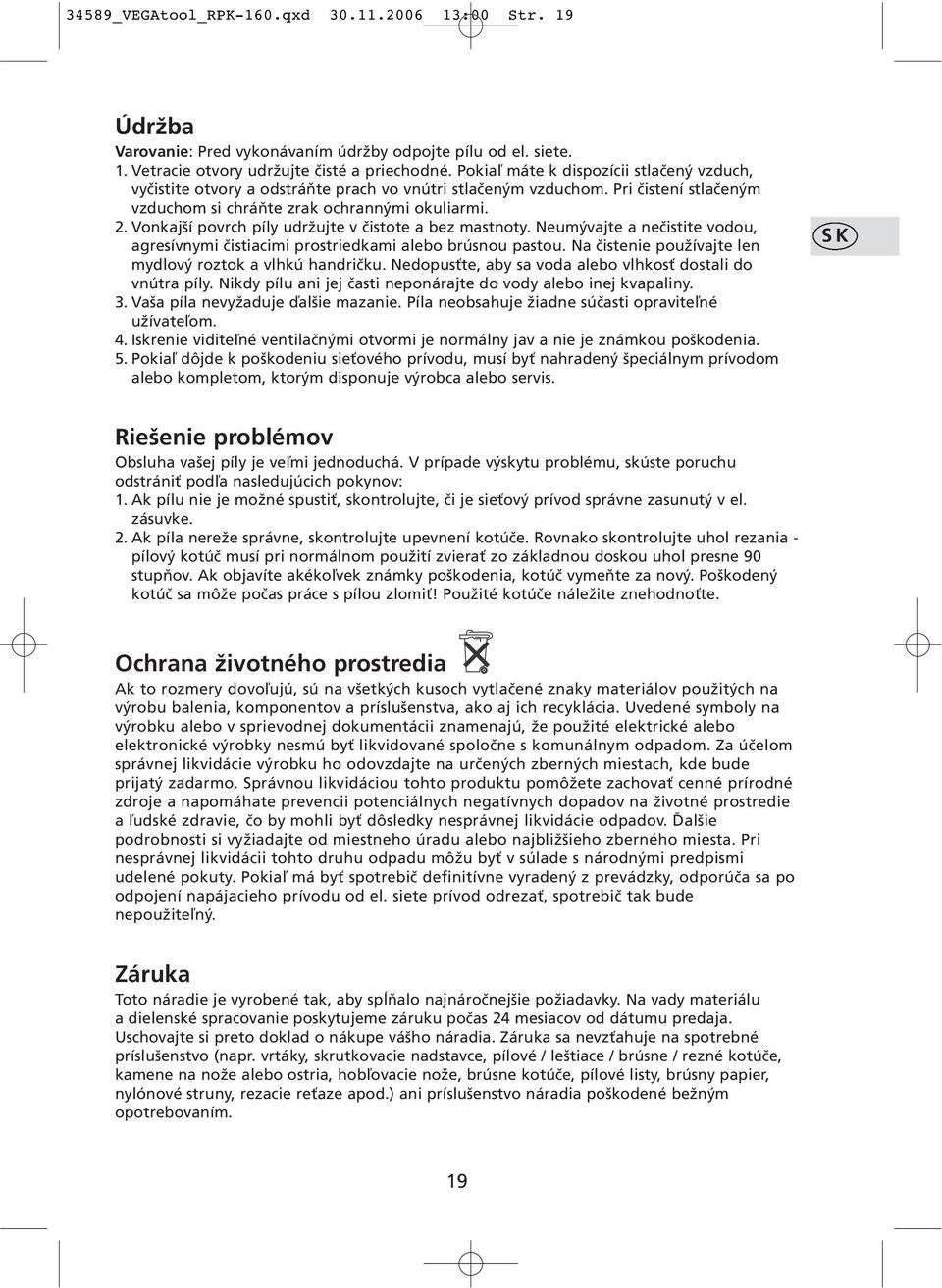

19 34589_VEGAtool_RPK-160.qxd :00 Str. 19 Údržba Varovanie: Pred vykonávaním údržby odpojte pílu od el. siete. 1. Vetracie otvory udržujte čisté a priechodné. Pokiaľ máte k dispozícii stlačený vzduch, vyčistite otvory a odstráňte prach vo vnútri stlačeným vzduchom. Pri čistení stlačeným vzduchom si chráňte zrak ochrannými okuliarmi. 2. Vonkajší povrch píly udržujte v čistote a bez mastnoty. Neumývajte a nečistite vodou, agresívnymi čistiacimi prostriedkami alebo brúsnou pastou. Na čistenie používajte len mydlový roztok a vlhkú handričku. Nedopusťte, aby sa voda alebo vlhkosť dostali do vnútra píly. Nikdy pílu ani jej časti neponárajte do vody alebo inej kvapaliny. 3. Vaša píla nevyžaduje ďalšie mazanie. Píla neobsahuje žiadne súčasti opraviteľné užívateľom. 4. Iskrenie viditeľné ventilačnými otvormi je normálny jav a nie je známkou poškodenia. 5. Pokiaľ dôjde k poškodeniu sieťového prívodu, musí byť nahradený špeciálnym prívodom alebo kompletom, ktorým disponuje výrobca alebo servis. SK Riešenie problémov Obsluha vašej píly je veľmi jednoduchá. V prípade výskytu problému, skúste poruchu odstrániť podľa nasledujúcich pokynov: 1. Ak pílu nie je možné spustiť, skontrolujte, či je sieťový prívod správne zasunutý v el. zásuvke. 2. Ak píla nereže správne, skontrolujte upevnení kotúče. Rovnako skontrolujte uhol rezania - pílový kotúč musí pri normálnom použití zvierať zo základnou doskou uhol presne 90 stupňov. Ak objavíte akékoľvek známky poškodenia, kotúč vymeňte za nový. Poškodený kotúč sa môže počas práce s pílou zlomiť! Použité kotúče náležite znehodnoťte. Ochrana životného prostredia Ak to rozmery dovoľujú, sú na všetkých kusoch vytlačené znaky materiálov použitých na výrobu balenia, komponentov a príslušenstva, ako aj ich recyklácia. Uvedené symboly na výrobku alebo v sprievodnej dokumentácii znamenajú, že použité elektrické alebo elektronické výrobky nesmú byť likvidované spoločne s komunálnym odpadom. Za účelom správnej likvidácie výrobku ho odovzdajte na určených zberných miestach, kde bude prijatý zadarmo. Správnou likvidáciou tohto produktu pomôžete zachovať cenné prírodné zdroje a napomáhate prevencii potenciálnych negatívnych dopadov na životné prostredie a ľudské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu môžu byť v súlade s národnými predpismi udelené pokuty. Pokiaľ má byť spotrebič definitívne vyradený z prevádzky, odporúča sa po odpojení napájacieho prívodu od el. siete prívod odrezať, spotrebič tak bude nepoužiteľný. Záruka Toto náradie je vyrobené tak, aby spĺňalo najnáročnejšie požiadavky. Na vady materiálu a dielenské spracovanie poskytujeme záruku počas 24 mesiacov od dátumu predaja. Uschovajte si preto doklad o nákupe vášho náradia. Záruka sa nevzťahuje na spotrebné príslušenstvo (napr. vrtáky, skrutkovacie nadstavce, pílové / leštiace / brúsne / rezné kotúče, kamene na nože alebo ostria, hobľovacie nože, brúsne kotúče, pílové listy, brúsny papier, nylónové struny, rezacie reťaze apod.) ani príslušenstvo náradia poškodené bežným opotrebovaním. 19

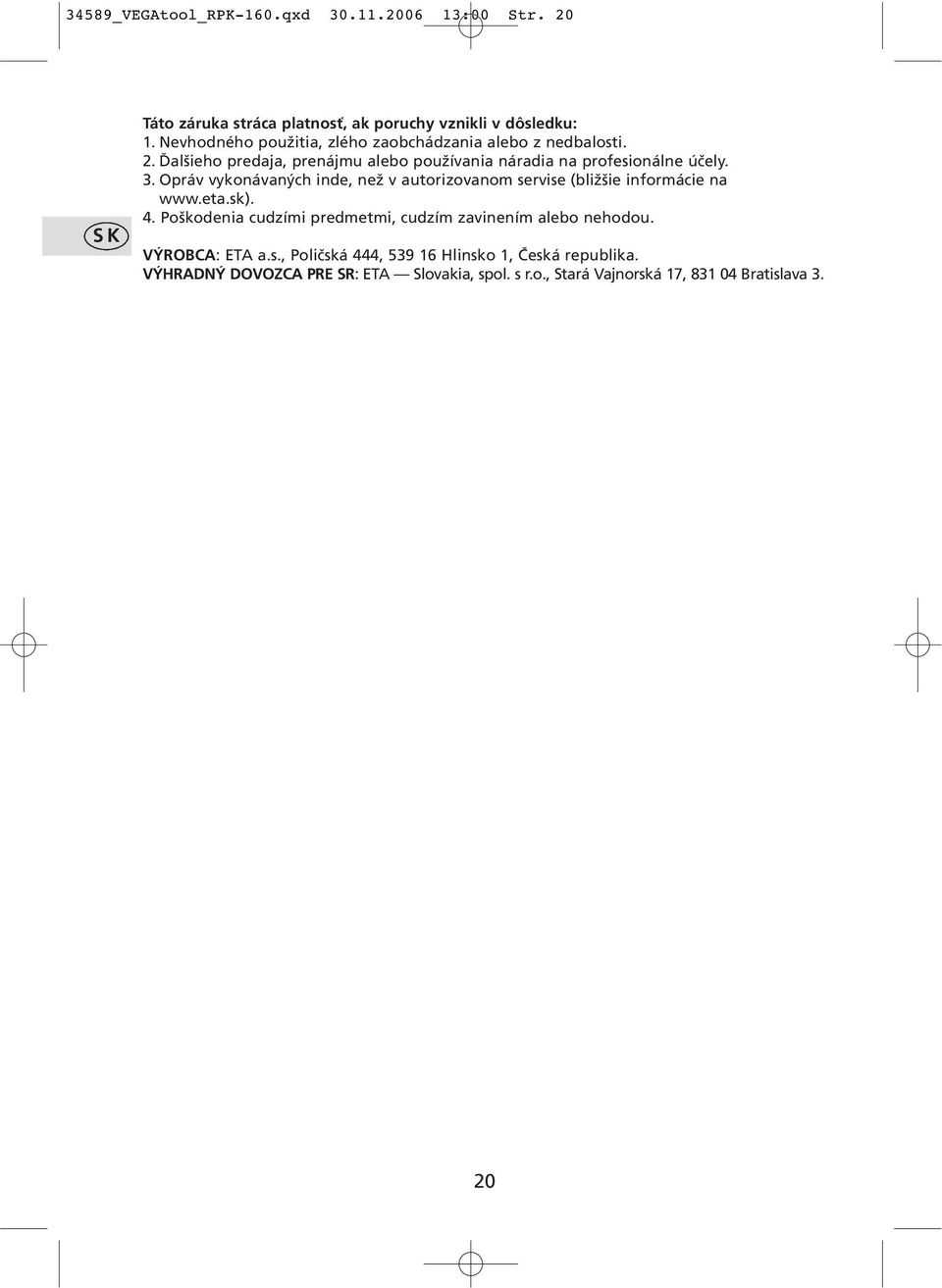

20 34589_VEGAtool_RPK-160.qxd :00 Str. 20 SK Táto záruka stráca platnosť, ak poruchy vznikli v dôsledku: 1. Nevhodného použitia, zlého zaobchádzania alebo z nedbalosti. 2. Ďalšieho predaja, prenájmu alebo používania náradia na profesionálne účely. 3. Opráv vykonávaných inde, než v autorizovanom servise (bližšie informácie na 4. Poškodenia cudzími predmetmi, cudzím zavinením alebo nehodou. VÝROBCA: ETA a.s., Poličská 444, Hlinsko 1, Česká republika. VÝHRADNÝ DOVOZCA PRE SR: ETA Slovakia, spol. s r.o., Stará Vajnorská 17, Bratislava 3. 20
