1 Stránka č. 1 z 16 Příručky pro opravu AUDI A6 (4B, C5) 2.5 TDI Rok výroby: 07/97-01/05, KW/HP: 110/150, Obsah: 2496, Kódy motorů: AFB, AKN, Typ karoserie: limuzína AUDI A6 2.5 V6 TDi AKN Zpět Varování a doporučení Všeobecně 6 Doporučujeme následující postupy, pokud výrobce nepředepisuje něco jiného: Po demontáži vždy namontujte nový rozvodový řemen Zkontrolujte napínač a napínací kladky, v případě potřeby vyměňte Nikdy neotáčejte motor v opačném směru, než je normální provoz Zkontrolujte řemen(y) z hlediska prasklin, roztřepení, opotřebení a znečištění olejem Poznámka: Před nastavováním rozvodového řemenu musí být motor studený Poznámka: Zamezte ohýbání, kroucení nebo smyku Před demontáží rozvodového řemenu vždy zkontrolujte nastavovací značky Demontáž Poznámka: Nezapomeňte na bezpečnostní kódy v rádiu Vymontujte kryt motoru Umístěte přední stranu do servisní pozice Příručky pro opravu Vozidla s topením spalujícím palivo Odpojte výfukové potrubí

2 Stránka č. 2 z 16 Demontujte pomocný hnací řemen Příručky pro opravu Otáčejte klikový hřídel až do dolní úvrati pro válec1 Vymontujte plnicí krytku olejové nádrže Vyrovnejte vačkové hřídele pro válec1 Namontujte aretační nástroj klikového hřídele3242

3 Stránka č. 3 z 16 Umístěte stranou expanzní nádobku Demontujte podtlakové čerpadlo z levé hlavy válců Demontujte těleso vzduchového filtrua, B, C, D

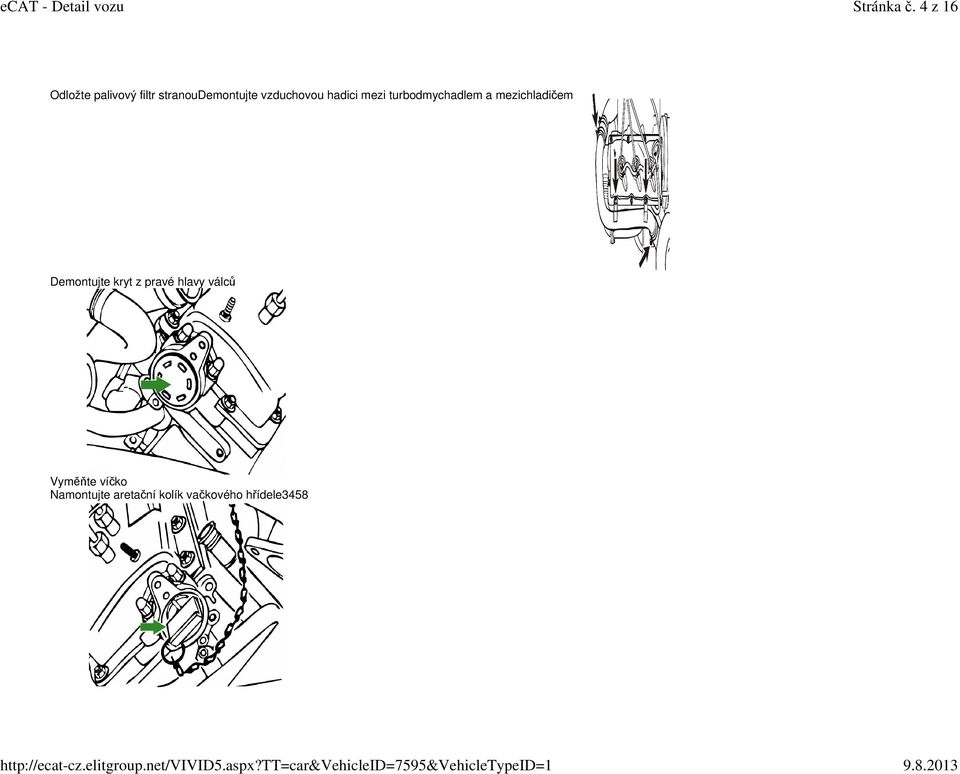

4 Stránka č. 4 z 16 Odložte palivový filtr stranoudemontujte vzduchovou hadici mezi turbodmychadlem a mezichladičem Demontujte kryt z pravé hlavy válců Vyměňte víčko Namontujte aretační kolík vačkového hřídele3458

5 Stránka č. 5 z 16 Neuvolňujte1 Demontujte tlumič vibrací palivového čerpadla2 Povolte napínač remene vstrikovacího cerpadla Použijte speciální nástroj: 3078 Vymontujte rozvodový řemen vstřikovacího čerpadla Demontujte řemenici klikového hřídele Poznámka: Nepovolujte středový šroub ozubeného kola klikového hřídele Demontujte spodní kryt rozvodového řemenua Vymontujte řemenici ventilátoru Šrouby vyšroubujteb Demontujte konzolu větráku Demontujte vodicí kladky

6 Stránka č. 6 z 16 Demontujte kolo vstřikovacího čerpadla Povolte šroub ozubeného kola vačkového hřídele Poznámka: Nedemontujte

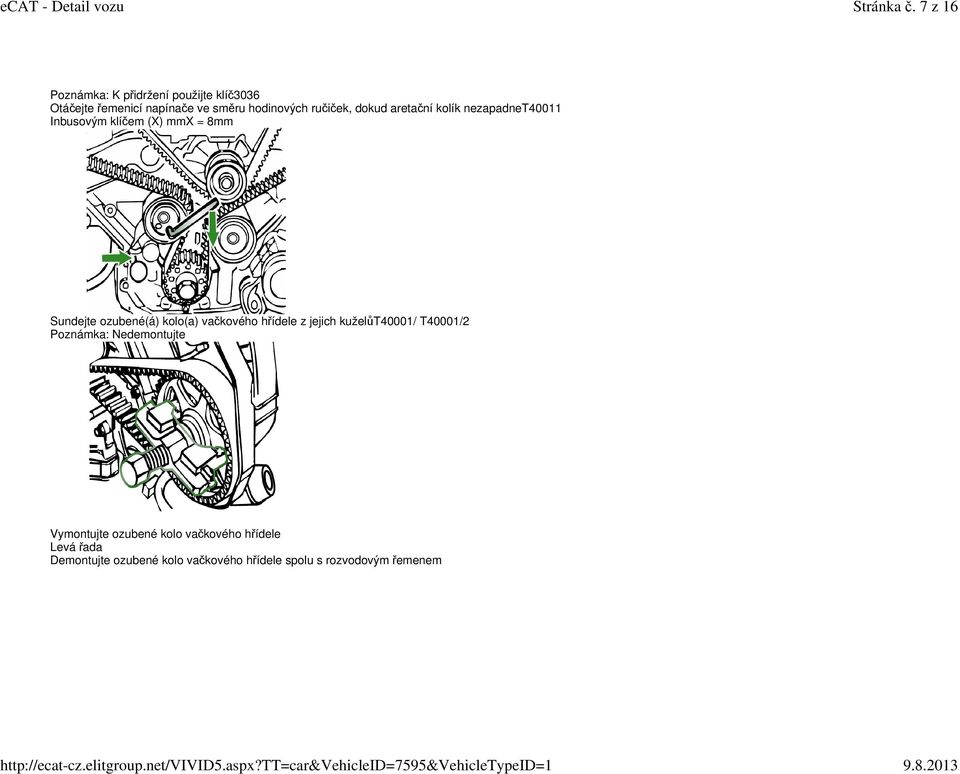

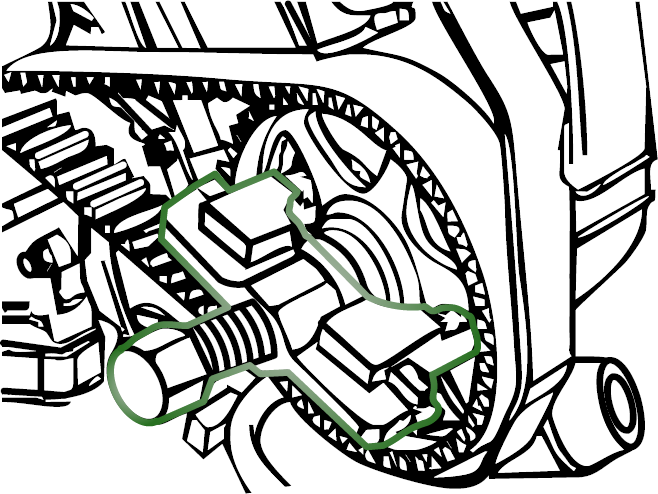

7 Stránka č. 7 z 16 Poznámka: K přidržení použijte klíč3036 Otáčejte řemenicí napínače ve směru hodinových ručiček, dokud aretační kolík nezapadnet40011 Inbusovým klíčem (X) mmx = 8mm Sundejte ozubené(á) kolo(a) vačkového hřídele z jejich kuželůt40001/ T40001/2 Poznámka: Nedemontujte Vymontujte ozubené kolo vačkového hřídele Levá řada Demontujte ozubené kolo vačkového hřídele spolu s rozvodovým řemenem

8 Stránka č. 8 z 16 Instalace Zkontrolujte, zda není nějaký píst v horní úvrati Zkontrolujte, zda jsou aretační nástroje vhodné Ujistěte se, že ozubené kolo vačkového hřídele se volně otáčí1 Namontujte rozvodový řemen společně s ozubeným kolem vačkového hřídele2 Namontujte rozvodový řemen podle vyobrazeného postupu

9 Stránka č. 9 z 16 Vymontujte aretační kolíky Předepněte rozvodový řemen K nastavení předpětí rozvodového řemenu otočte napínačem řemenu proti směru hodinových ručiček15 Nm

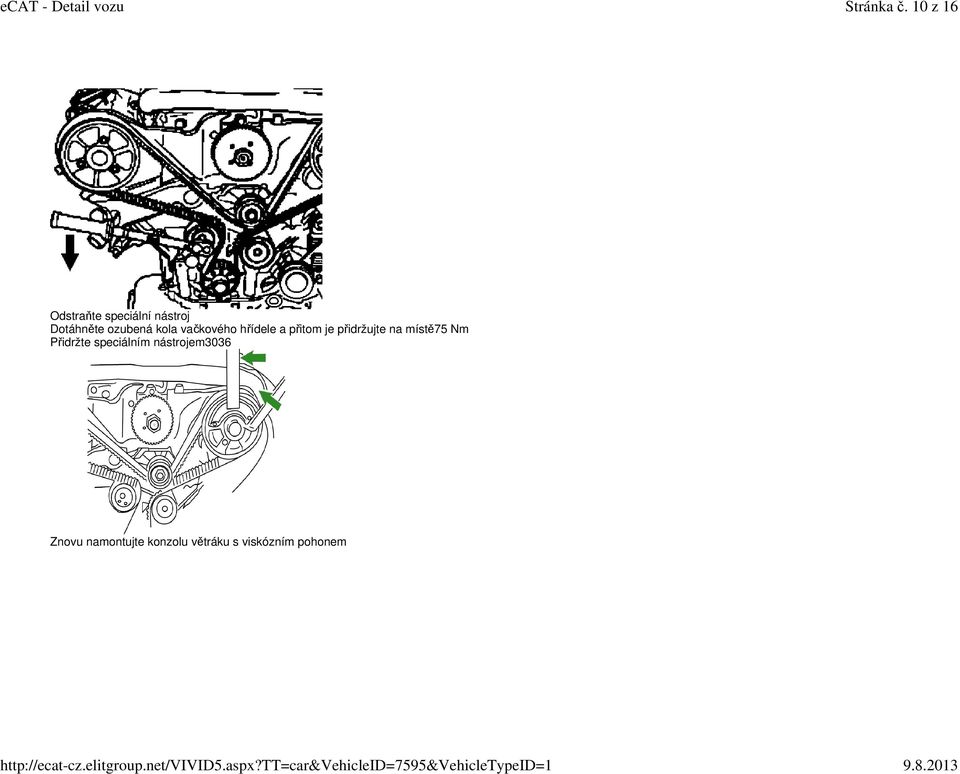

10 Stránka č. 10 z 16 Odstraňte speciální nástroj Dotáhněte ozubená kola vačkového hřídele a přitom je přidržujte na místě75 Nm Přidržte speciálním nástrojem3036 Znovu namontujte konzolu větráku s viskózním pohonem

11 Stránka č. 11 z 16 Zajistěte ozubené kolo vstřikovacího čerpadla Použijte speciální nástroj: 3359 Znovu namontujte ozubené kolo vstřikovacího čerpadla Přesuňte ozubené kolo do střední polohy v podlouhlých otvorech Dotáhněte trochu šrouby

12 Stránka č. 12 z 16 Namontujte řemen vstřikovacího čerpadla K vyrovnání obou značek otočte napínačem ve směru hodinových ručiček Dotáhněte napínač řemenu36 Nm Dotáhněte ozubené kolo vstřikovacího čerpadla22 Nm Odstraňte vše aretační nástroje Motor rukou o 2 otáčky pootočte Znovu namontujte aretační nástroj k přezkoušení časování Poznámka: Opakujte postup, pokud speciální nástroj řádně nepasuje Zkontrolujte, že jsou značky napínače vyrovnané Vstřikovací čerpadlo:

13 Stránka č. 13 z 16 Opakujte postup, jestliže značky napnutí nelícují Znovu namontujte všechny ostatní díly v obráceném pořadí demontáže Nastavení krouticích momentů Kola vačkového hřídele: 75 Nm Šrouby kola vstřikovacího čerpadla: 22 Nm Napínací zařízení: 36 Nm Řemenice klikového hřídele: 22 Nm Speciální nástroje Aretační kolík klikového hřídele: 3242 Aretační nástroj vačkového hřídele: 3458 x2

14 Stránka č. 14 z 16 Aretační kolík vstřikovacího čerpadla: 3359 Tahač: T40001 Aretační kolík napínače: T40011

15 Stránka č. 15 z 16 Nástroj pro přidržení : 3036 Zásuvka: 3078 Aretační kolík napínače pomocného hnacího řemenu: T10060/T10060 A

16 Stránka č. 16 z 16
