1 Návod k obsluze Hydraulický lis SD0808-CE / SD0808A-CE Prodej a servis : autoservis akademie, spol. s r.o. Vrchlickeho Turnov tel fax info@proautoobchod.cz - 1 -

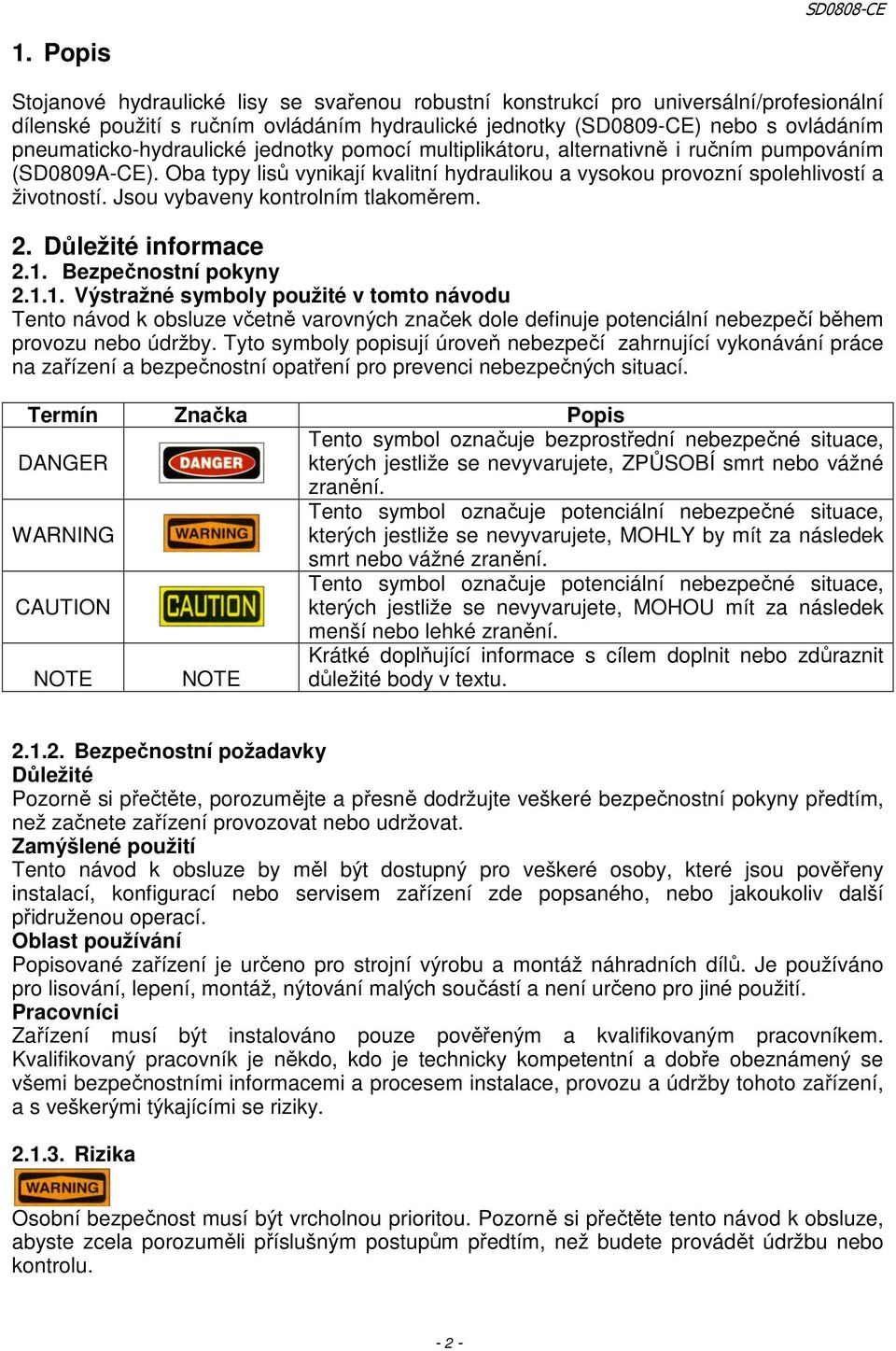

2 1. Popis Stojanové hydraulické lisy se svařenou robustní konstrukcí pro universální/profesionální dílenské použití s ručním ovládáním hydraulické jednotky (SD0809-CE) nebo s ovládáním pneumaticko-hydraulické jednotky pomocí multiplikátoru, alternativně i ručním pumpováním (SD0809A-CE). Oba typy lisů vynikají kvalitní hydraulikou a vysokou provozní spolehlivostí a životností. Jsou vybaveny kontrolním tlakoměrem. 2. Důležité informace 2.1. Bezpečnostní pokyny Výstražné symboly použité v tomto návodu Tento návod k obsluze včetně varovných značek dole definuje potenciální nebezpečí během provozu nebo údržby. Tyto symboly popisují úroveň nebezpečí zahrnující vykonávání práce na zařízení a bezpečnostní opatření pro prevenci nebezpečných situací. Termín Značka Popis DANGER Tento symbol označuje bezprostřední nebezpečné situace, kterých jestliže se nevyvarujete, ZPŮSOBÍ smrt nebo vážné zranění. WARNING Tento symbol označuje potenciální nebezpečné situace, kterých jestliže se nevyvarujete, MOHLY by mít za následek smrt nebo vážné zranění. CAUTION Tento symbol označuje potenciální nebezpečné situace, kterých jestliže se nevyvarujete, MOHOU mít za následek menší nebo lehké zranění. NOTE NOTE Krátké doplňující informace s cílem doplnit nebo zdůraznit důležité body v textu Bezpečnostní požadavky Důležité Pozorně si přečtěte, porozumějte a přesně dodržujte veškeré bezpečnostní pokyny předtím, než začnete zařízení provozovat nebo udržovat. Zamýšlené použití Tento návod k obsluze by měl být dostupný pro veškeré osoby, které jsou pověřeny instalací, konfigurací nebo servisem zařízení zde popsaného, nebo jakoukoliv další přidruženou operací. Oblast používání Popisované zařízení je určeno pro strojní výrobu a montáž náhradních dílů. Je používáno pro lisování, lepení, montáž, nýtování malých součástí a není určeno pro jiné použití. Pracovníci Zařízení musí být instalováno pouze pověřeným a kvalifikovaným pracovníkem. Kvalifikovaný pracovník je někdo, kdo je technicky kompetentní a dobře obeznámený se všemi bezpečnostními informacemi a procesem instalace, provozu a údržby tohoto zařízení, a s veškerými týkajícími se riziky Rizika Osobní bezpečnost musí být vrcholnou prioritou. Pozorně si přečtěte tento návod k obsluze, abyste zcela porozuměli příslušným postupům předtím, než budete provádět údržbu nebo kontrolu

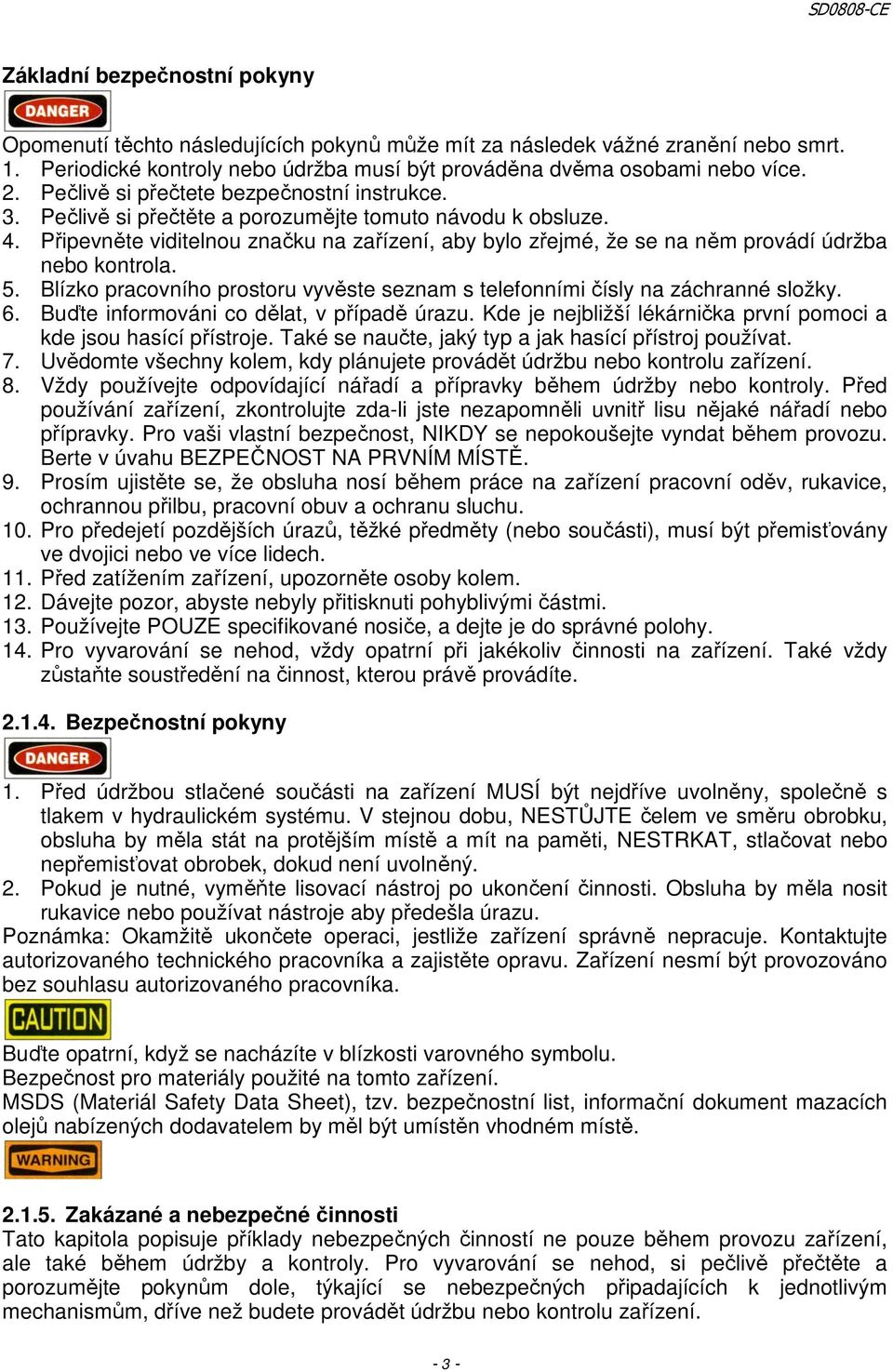

3 Základní bezpečnostní pokyny Opomenutí těchto následujících pokynů může mít za následek vážné zranění nebo smrt. 1. Periodické kontroly nebo údržba musí být prováděna dvěma osobami nebo více. 2. Pečlivě si přečtete bezpečnostní instrukce. 3. Pečlivě si přečtěte a porozumějte tomuto návodu k obsluze. 4. Připevněte viditelnou značku na zařízení, aby bylo zřejmé, že se na něm provádí údržba nebo kontrola. 5. Blízko pracovního prostoru vyvěste seznam s telefonními čísly na záchranné složky. 6. Buďte informováni co dělat, v případě úrazu. Kde je nejbližší lékárnička první pomoci a kde jsou hasící přístroje. Také se naučte, jaký typ a jak hasící přístroj používat. 7. Uvědomte všechny kolem, kdy plánujete provádět údržbu nebo kontrolu zařízení. 8. Vždy používejte odpovídající nářadí a přípravky během údržby nebo kontroly. Před používání zařízení, zkontrolujte zda-li jste nezapomněli uvnitř lisu nějaké nářadí nebo přípravky. Pro vaši vlastní bezpečnost, NIKDY se nepokoušejte vyndat během provozu. Berte v úvahu BEZPEČNOST NA PRVNÍM MÍSTĚ. 9. Prosím ujistěte se, že obsluha nosí během práce na zařízení pracovní oděv, rukavice, ochrannou přilbu, pracovní obuv a ochranu sluchu. 10. Pro předejetí pozdějších úrazů, těžké předměty (nebo součásti), musí být přemisťovány ve dvojici nebo ve více lidech. 11. Před zatížením zařízení, upozorněte osoby kolem. 12. Dávejte pozor, abyste nebyly přitisknuti pohyblivými částmi. 13. Používejte POUZE specifikované nosiče, a dejte je do správné polohy. 14. Pro vyvarování se nehod, vždy opatrní při jakékoliv činnosti na zařízení. Také vždy zůstaňte soustředění na činnost, kterou právě provádíte Bezpečnostní pokyny 1. Před údržbou stlačené součásti na zařízení MUSÍ být nejdříve uvolněny, společně s tlakem v hydraulickém systému. V stejnou dobu, NESTŮJTE čelem ve směru obrobku, obsluha by měla stát na protějším místě a mít na paměti, NESTRKAT, stlačovat nebo nepřemisťovat obrobek, dokud není uvolněný. 2. Pokud je nutné, vyměňte lisovací nástroj po ukončení činnosti. Obsluha by měla nosit rukavice nebo používat nástroje aby předešla úrazu. Poznámka: Okamžitě ukončete operaci, jestliže zařízení správně nepracuje. Kontaktujte autorizovaného technického pracovníka a zajistěte opravu. Zařízení nesmí být provozováno bez souhlasu autorizovaného pracovníka. Buďte opatrní, když se nacházíte v blízkosti varovného symbolu. Bezpečnost pro materiály použité na tomto zařízení. MSDS (Materiál Safety Data Sheet), tzv. bezpečnostní list, informační dokument mazacích olejů nabízených dodavatelem by měl být umístěn vhodném místě Zakázané a nebezpečné činnosti Tato kapitola popisuje příklady nebezpečných činností ne pouze během provozu zařízení, ale také během údržby a kontroly. Pro vyvarování se nehod, si pečlivě přečtěte a porozumějte pokynům dole, týkající se nebezpečných připadajících k jednotlivým mechanismům, dříve než budete provádět údržbu nebo kontrolu zařízení

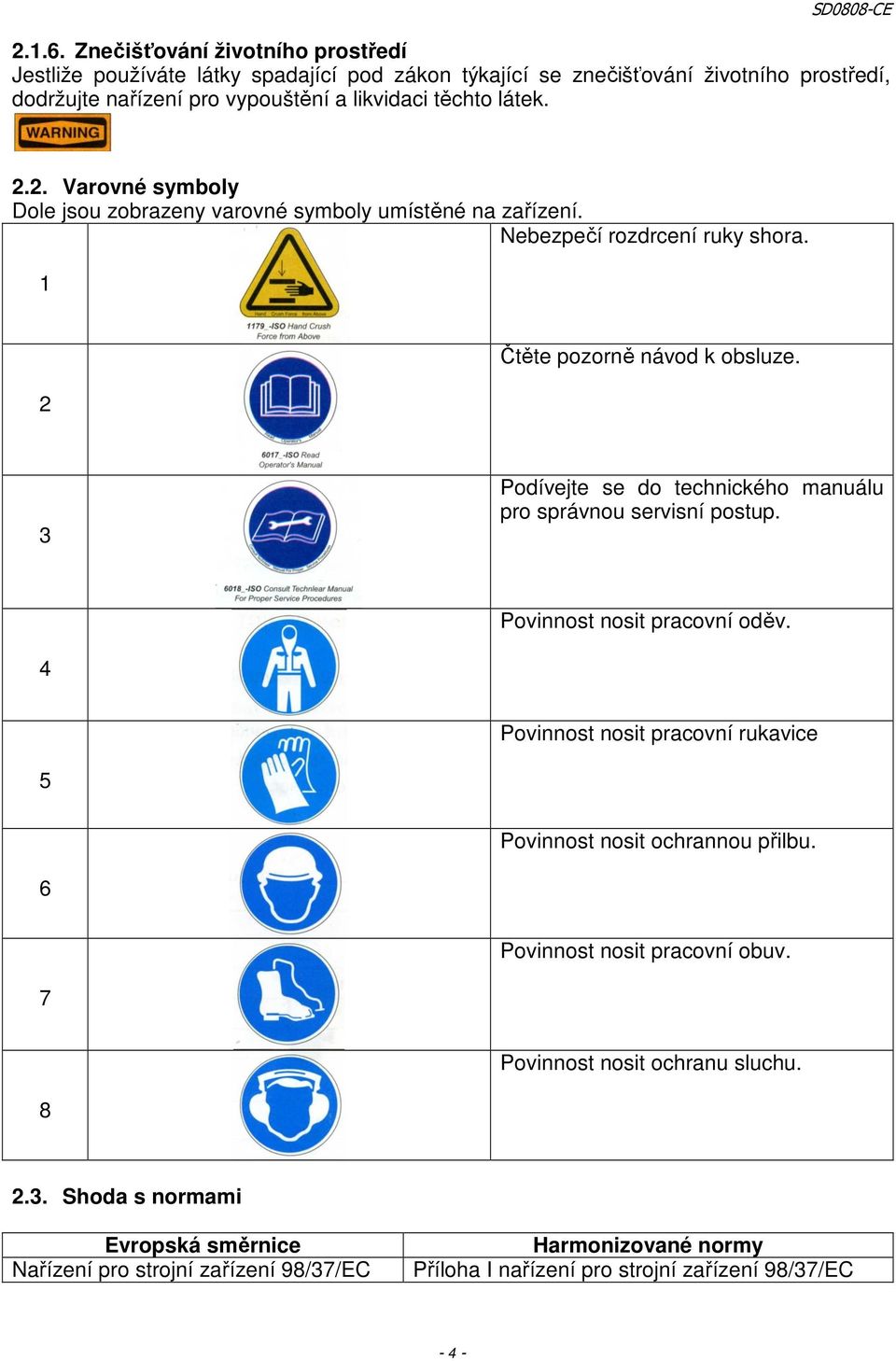

4 Znečišťování životního prostředí Jestliže používáte látky spadající pod zákon týkající se znečišťování životního prostředí, dodržujte nařízení pro vypouštění a likvidaci těchto látek Varovné symboly Dole jsou zobrazeny varovné symboly umístěné na zařízení. Nebezpečí rozdrcení ruky shora. 1 2 Čtěte pozorně návod k obsluze. 3 Podívejte se do technického manuálu pro správnou servisní postup. Povinnost nosit pracovní oděv. 4 Povinnost nosit pracovní rukavice 5 Povinnost nosit ochrannou přilbu. 6 Povinnost nosit pracovní obuv. 7 Povinnost nosit ochranu sluchu Shoda s normami Evropská směrnice Nařízení pro strojní zařízení 98/37/EC Harmonizované normy Příloha I nařízení pro strojní zařízení 98/37/EC - 4 -

5 3. Popis 3.1. Možnost používání Popisované zařízení je určeno pro strojní výrobu a montáž náhradních dílů. Je používáno pro lisování, lepení, montáž, nýtování malých součástí a není určeno pro jiné použití Rozměry a hmotnost Celkové rozměry : 550 x 810 x 1975 mm Hmotnost : 182 kg 3.3. Provozní podmínky Provozní teplota -5 C až + 40 C Skladovací teplota -25 C až +55 C Přepravní teplota -25 C až +70 C Nadmořská výška Zařízení může být instalováno v max. nadmořské výšce 1000m Prostředí Max. 85% relativní vlhkosti při 40 C bez kondenzace Osvětlení okolí >300Lux 3.4. Technické parametry Mechanická část Poz. Položka Jednotka Hodnota 1 Kapacita t 30 2 Zdvih mm Tlak v hydraulickém obvodu MPa 69,36 4 Pracovní rozsah mm 51 ~ Připojení vzduchu (varianta A) NPT ¼ 6 Tlak vzduchu (varianta A) Mpa 7,5 7 Velikost stolu Šířka mm Rychlost mm/s 5 9 Výška nad zemí mm Pokrývaná plocha Šířka mm 810 Délka mm Celková hmotnost kg

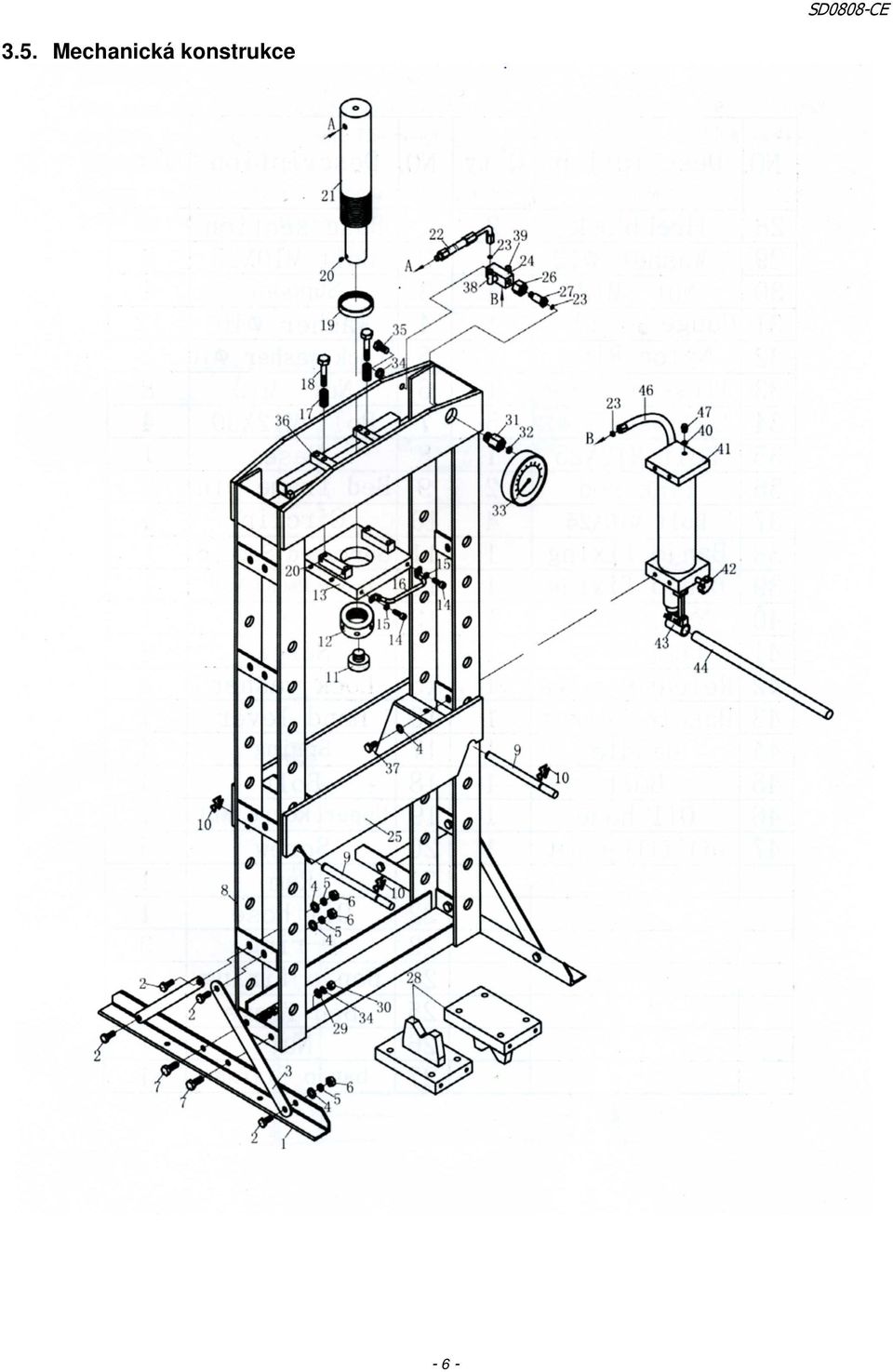

6 3.5. Mechanická konstrukce - 6 -

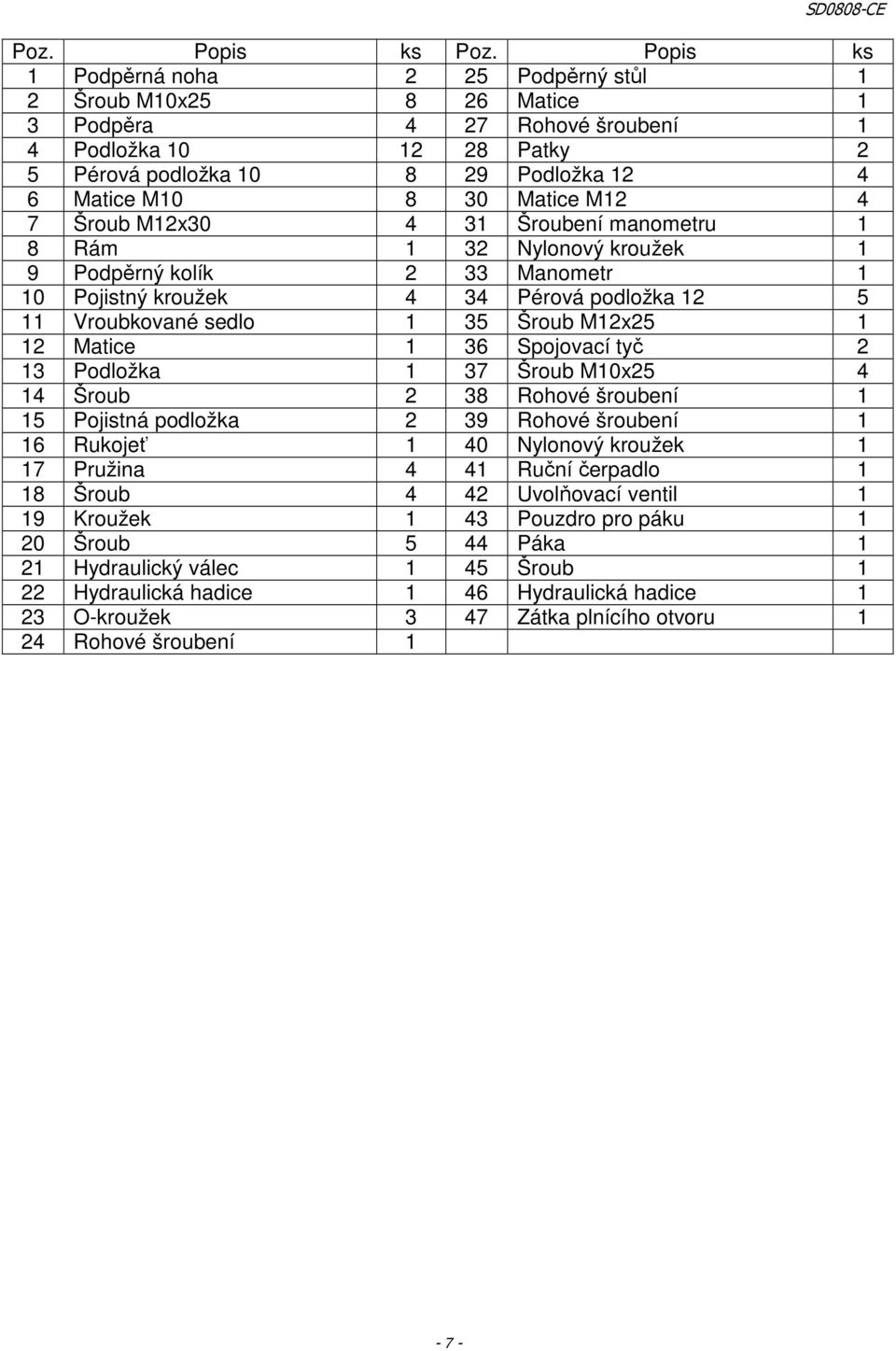

7 Poz. Popis ks Poz. Popis ks 1 Podpěrná noha 2 25 Podpěrný stůl 1 2 Šroub M10x Matice 1 3 Podpěra 4 27 Rohové šroubení 1 4 Podložka Patky 2 5 Pérová podložka Podložka Matice M Matice M Šroub M12x Šroubení manometru 1 8 Rám 1 32 Nylonový kroužek 1 9 Podpěrný kolík 2 33 Manometr 1 10 Pojistný kroužek 4 34 Pérová podložka Vroubkované sedlo 1 35 Šroub M12x Matice 1 36 Spojovací tyč 2 13 Podložka 1 37 Šroub M10x Šroub 2 38 Rohové šroubení 1 15 Pojistná podložka 2 39 Rohové šroubení 1 16 Rukojeť 1 40 Nylonový kroužek 1 17 Pružina 4 41 Ruční čerpadlo 1 18 Šroub 4 42 Uvolňovací ventil 1 19 Kroužek 1 43 Pouzdro pro páku 1 20 Šroub 5 44 Páka 1 21 Hydraulický válec 1 45 Šroub 1 22 Hydraulická hadice 1 46 Hydraulická hadice 1 23 O-kroužek 3 47 Zátka plnícího otvoru 1 24 Rohové šroubení 1-7 -

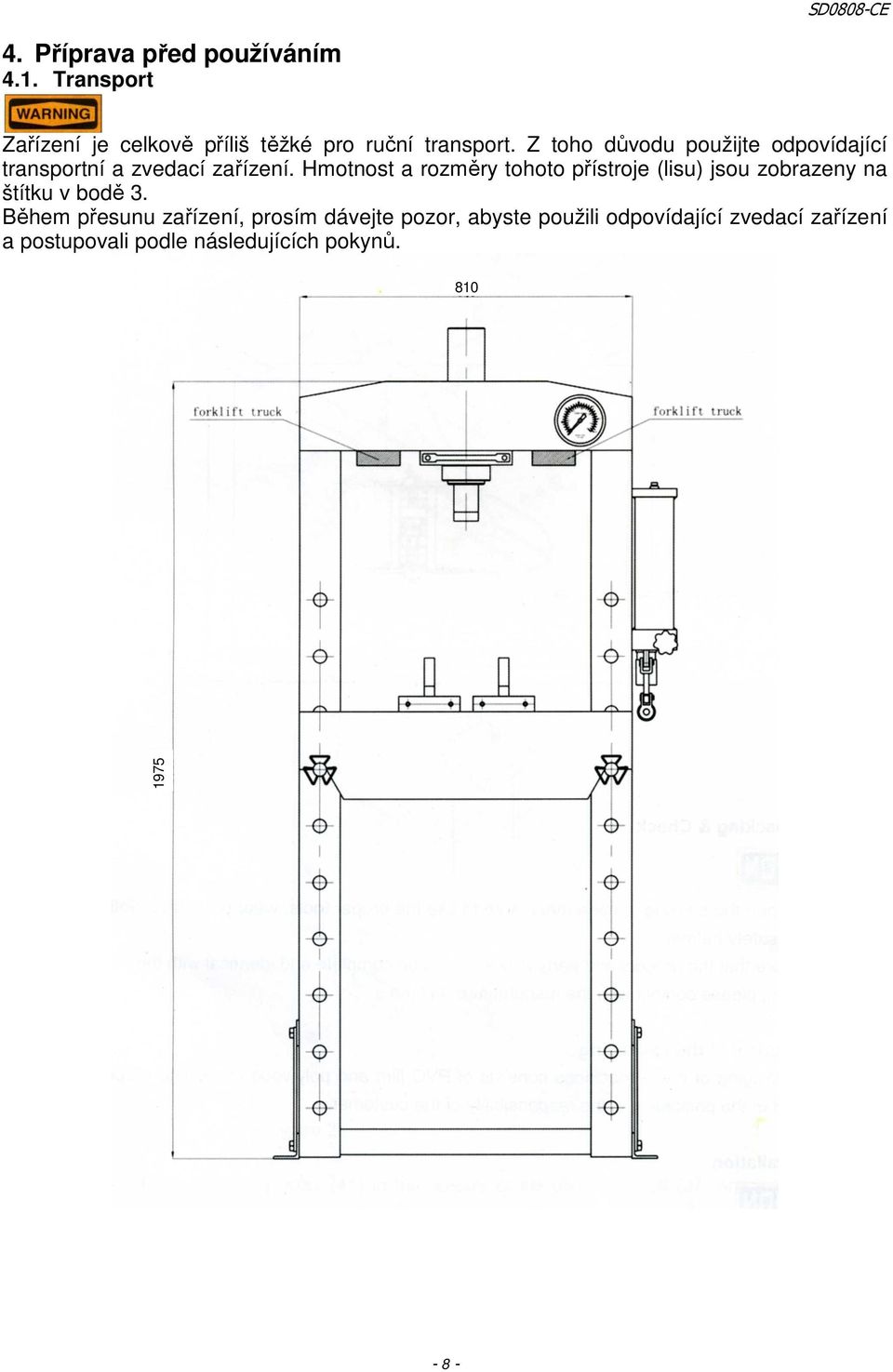

8 4. Příprava před používáním 4.1. Transport Zařízení je celkově příliš těžké pro ruční transport. Z toho důvodu použijte odpovídající transportní a zvedací zařízení. Hmotnost a rozměry tohoto přístroje (lisu) jsou zobrazeny na štítku v bodě 3. Během přesunu zařízení, prosím dávejte pozor, abyste použili odpovídající zvedací zařízení a postupovali podle následujících pokynů

9 Hydraulická část 4.2. Pracovní prostor Uživatel by měl poskytnout dostatek prostoru pro zařízení a okolí by mělo být čisté, nevýbušné, neprašné a nekorozivní. Dodržujte pracovní prostor 1 m kolem celého lisu, aby při provozu byl vždy snadno přístupný Vybalení a kontrola Při rozbalování výrobku prosím použijte odpovídající nářadí, používejte pracovní oděv, rukavice, ochrannou přilbu. Ujistěte se, že výrobek a součásti v krabici jsou kompletní a identické se součástkami na seznamu. Jestliže tomu tak není, kontaktujte prosím včas svého dodavatele Likvidace obalu Obal tohoto zařízení obsahuje PVC fólii a překližkovou bednu. Správně likvidace obalu je na zodpovědnosti zákazníka Instalace Zařízení musí být instalováno pouze pověřeným a kvalifikovaným pracovníkem! Veškeré příslušné předpisy musí být přísně dodržovány! Podpěrný stůl (25) je položen na dno pro snadnější balení a transport, pak upevněte na sloup pomocí dvou šroubů M

10 obr. 1 Připevněte podpěrnou nohu (01) a podpěru (03) na levou a pravou stranu rámu pomocí šroubů (02), podložek (04), pérových podložek (04) a matic (06). obr. 2 Umístěte ruční čerpadlo (41) na vnější stranu sloupu, zajistěte šrouby (37) a podložkami (4), které jste právě demontovali z držáku na pravém připojovacím plechu

11 obr. 3 obr. 4 Nasaďte nylonový kroužek (32) na šroubení manometru (31), pak manometr zašroubujte. Poznámka: manometr dotáhněte pravotočivě jak je to možné, jinak bude netěsný

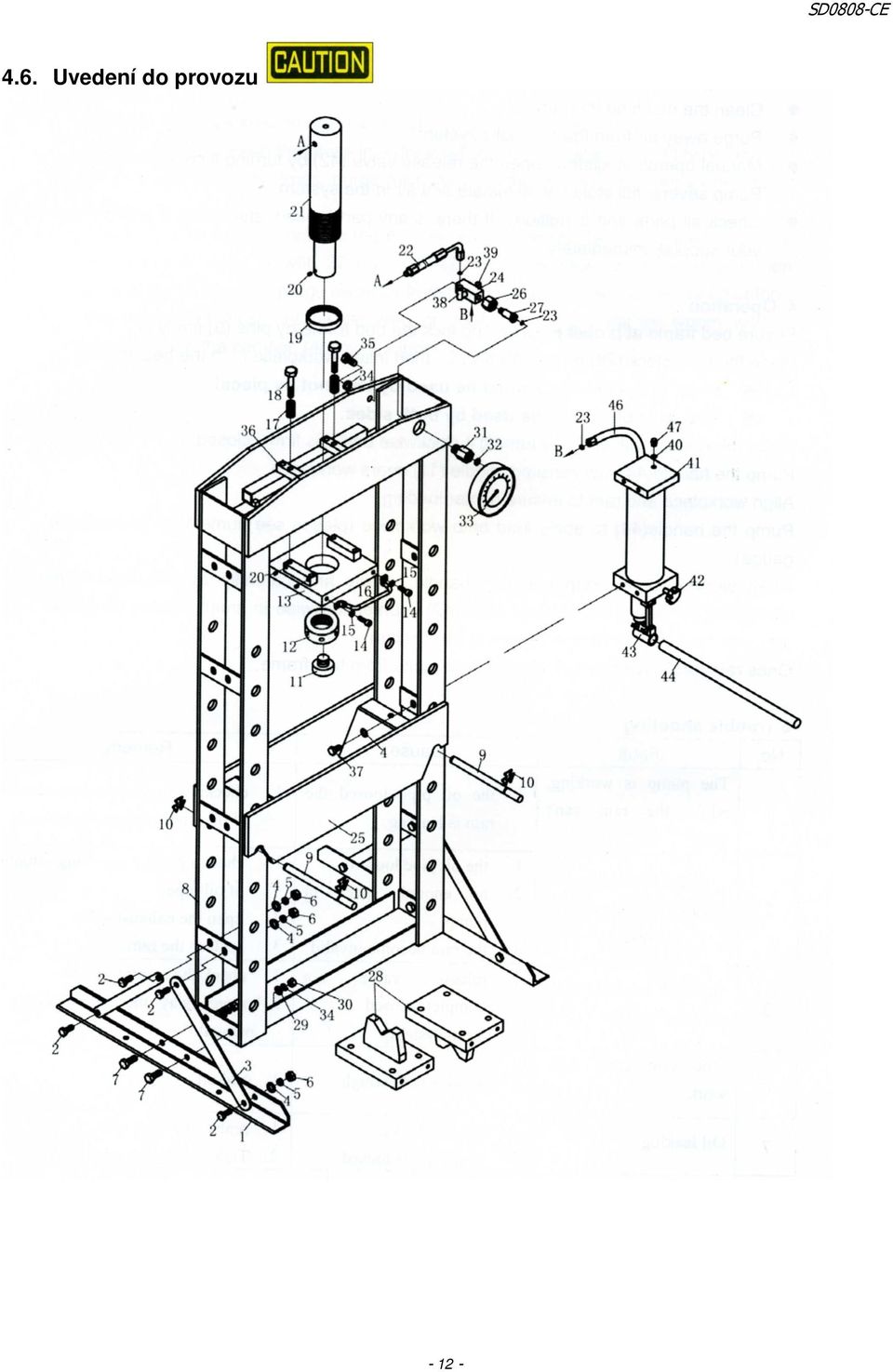

12 4.6. Uvedení do provozu

13 Před uvedením do provozu Před prvním použitím, ukotvěte prosím lis k podlaze pomocí kotevních šroubů. Musí být zajištěno, že podstavná plocha v místě zařízení je pevná a vodorovná, a že je dostatečně osvětlená. Zařízení důkladně očistěte. Odstraňte vzduch z hydraulického systému. Ruční ovládací systém: otevřete uvolňovací ventil (42) otočením proti směru hodinových ručiček. Proveďte ruční pumpou několik zdvihů pro eliminování vzduchu v hydraulickém systému. Zkontrolujte všechny součásti a jejich stav, jestliže je nějaká část poškozená, zastavte provoz zařízení a kontaktujte neprodleně vašeho dodavatele. 5. Obsluha Ujistěte se, že podpěrný stůl je ve správné poloze a zajištěný pevně pomocí kolíků (9). Umístěte patku (28) na podpěrný stůl (25), pak vložte obrobek na patku (28). Poznámka: Ocelová patka musí být použit v páru, nikdy samostatně!!! Ocelová patka musí být použita na obou stranách. Zavřete ventil (42) ve směru hodinových ručiček, dokud není pevně uzavřen. Pumpujte pákou (44) dokud se vroubkované sedlo (11) nepřiblíží k obrobku. Vyrovnejte obrobek a sedlo do středu zatížení. Pumpujte pákou (44) a zatižte obrobek (sledujte prosím tlak na manometru). Pokud je práce hotová, zastavte pumpování, pomalu a opatrně odlehčete obrobek, pomalým otevíráním ventilu (42) proti směru hodinových ručiček (největší otevření je o dvě otáčky). Jakmile je ocelová patka zcela bez zatížení, odstraňte obrobek z podpěrného stolu. 6. Odstraňování poruch Porucha Příčina Odstranění 1. Olejová trubka je uvolněná a z pístu uniká olej. těsnění. 1 Čerpadlo pumpuje, píst se neposouvá. 2 Když je otevřený ventil, píst se nevrátí. 3 Během pumpování se píst nevysouvá. 4 Píst nedosáhne plné pracovní délky. 1. Olejová trubka je uvolněná. 2. Není dostatek prostoru v čerpadle. 3. Píst je poškozený. 1. Uvolněný ventil, není zcela uzavřen. 2. Vzduch v systému. 1. V nádrži ručního čerpadla je nedostatek oleje. 5 Únik oleje. 1. Poškozené těsnění. 2. Uvolněný závitový spoj. 1. Zkontrolujte stav spoje olejové trubky, vyměňte 1. Zkontrolujte stav spoje olejové trubky. 2. Otevřete uvolňovací ventil. 3. Vyměňte píst. 1. Zkontrolujte ventil. 2. Odstraňte vzduch podle návodu viz. nahoře. 1. Doplňte olej. 1. Vyměňte těsnění. 2. Dotáhněte spoj

14 7. Údržba Údržba by měla být prováděna každodenně před začátkem pracovního dne. Očistěte lis suchým, čistým a jemným hadrem a pravidelně namažte vrátek, pohyblivé části, klouby a píst strojním olejem. NENECHÁVEJTE KAPAT OLEJ na ocelové patky nebo rám lisu. Pokud lis nepoužíváte, uložte jej na suchém místě s zcela zasunutým pístem. Pokud výkon lisování padá, odstraňte vzduch z hydraulického systému jak bylo popsáno již dříve. Zkontrolujte hydraulický olej: odstraňte zátku plnícího otvoru (48) na vrchu nádrže, jestliže oleje není dostatek, doplňte olejem hydraulickým olejem třídy 22 (ISO6743) podle potřeby, pak dejte zátku zpět, odstraňte vzduch z hydraulického systému jak bylo popsáno již dříve. Zařízení nesmí být opravováno nebo obměňováno náhradními díly, které nejsou odsouhlaseny a povoleny výrobcem

15 Příloha A Celkový pohled na lis

16 Seznam náhradních dílů Poz. Popis ks Poz. Popis ks 1 Podpěrná noha 2 25 Podpěrný stůl 1 2 Šroub M10x Matice 1 3 Podpěra 4 27 Rohové šroubení 1 4 Podložka Patky 2 5 Pérová podložka Podložka Matice M Matice M Šroub M12x Šroubení manometru 1 8 Rám 1 32 Nylonový kroužek 1 9 Podpěrný kolík 2 33 Manometr 1 10 Pojistný kroužek 4 34 Pérová podložka Vroubkované sedlo 1 35 Šroub M12x Matice 1 36 Spojovací tyč 2 13 Podložka 1 37 Šroub M10x Šroub 2 38 Rohové šroubení 1 15 Pojistná podložka 2 39 Rohové šroubení 1 16 Rukojeť 1 40 Nylonový kroužek 1 17 Pružina 4 41 Ruční čerpadlo 1 18 Šroub 4 42 Uvolňovací ventil 1 19 Kroužek 1 43 Pouzdro pro páku 1 20 Šroub 5 44 Páka 1 21 Hydraulický válec 1 45 Šroub 1 22 Hydraulická hadice 1 46 Hydraulická hadice 1 23 O-kroužek 3 47 Zátka plnícího otvoru 1 24 Rohové šroubení

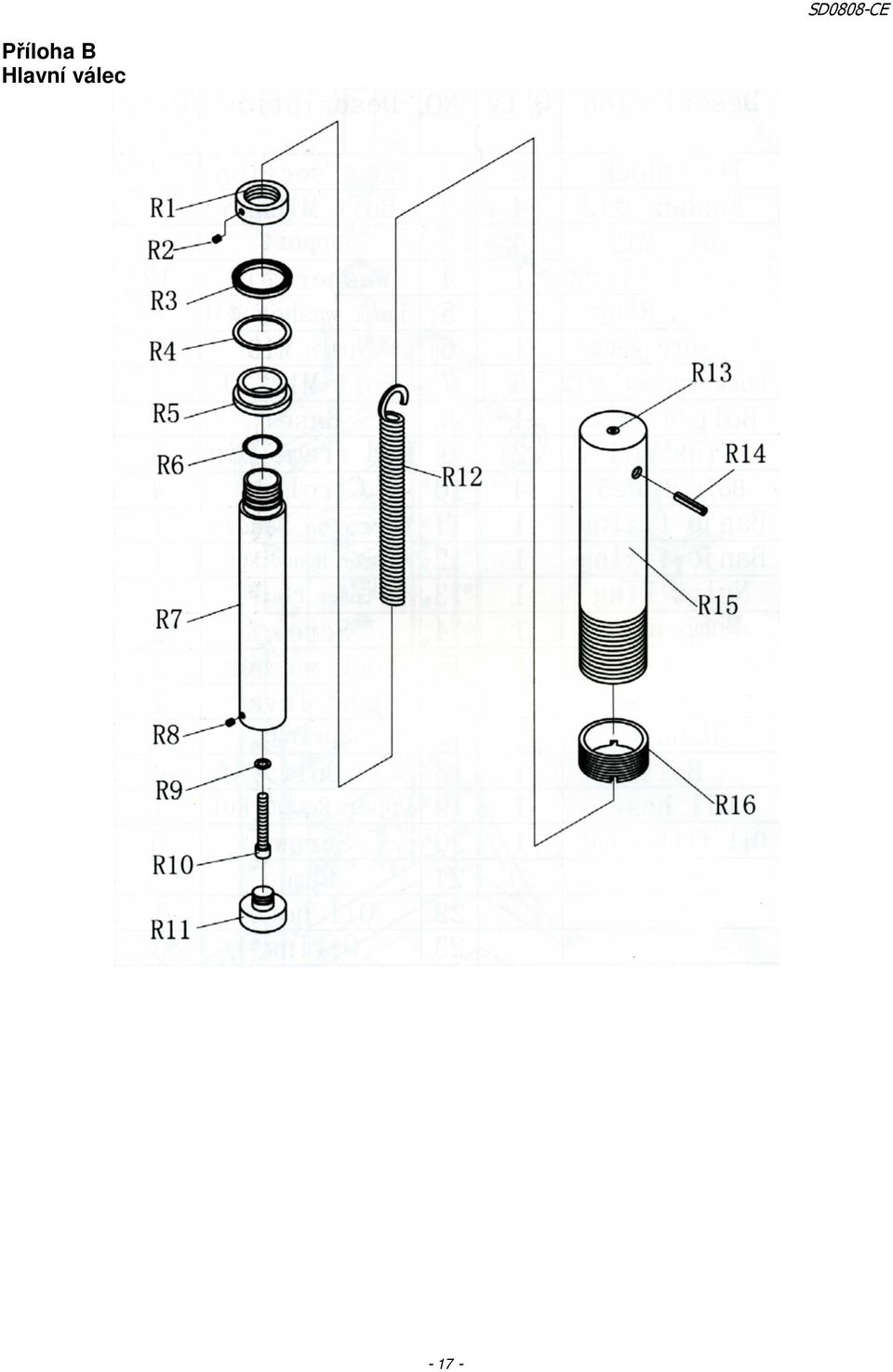

17 Příloha B Hlavní válec

18 Seznam náhradních dílů Pozice Popis ks R1 Matice 1 R2 Šroub M6x6 1 R3 Těsnící kroužek 1 R4 Kroužek 1 R5 Pouzdro 1 R6 O-kroužek 1 R7 Pístnice 1 R8 Šroub M6x10 1 R9 Těsnící podložka 1 R10 Šroub 1 R11 Rýhovaná patka 1 R12 Pružina 1 R13 Šroub 1 R14 Kolík 1 R15 Hydraulický válec 1 R16 Matice pístnice

19 Příloha C Hydraulické schéma
