Inventarizace a návrh oprav okenních výplní pro obnovu KP radnice č. p. 166 v Žamberku

Transkript

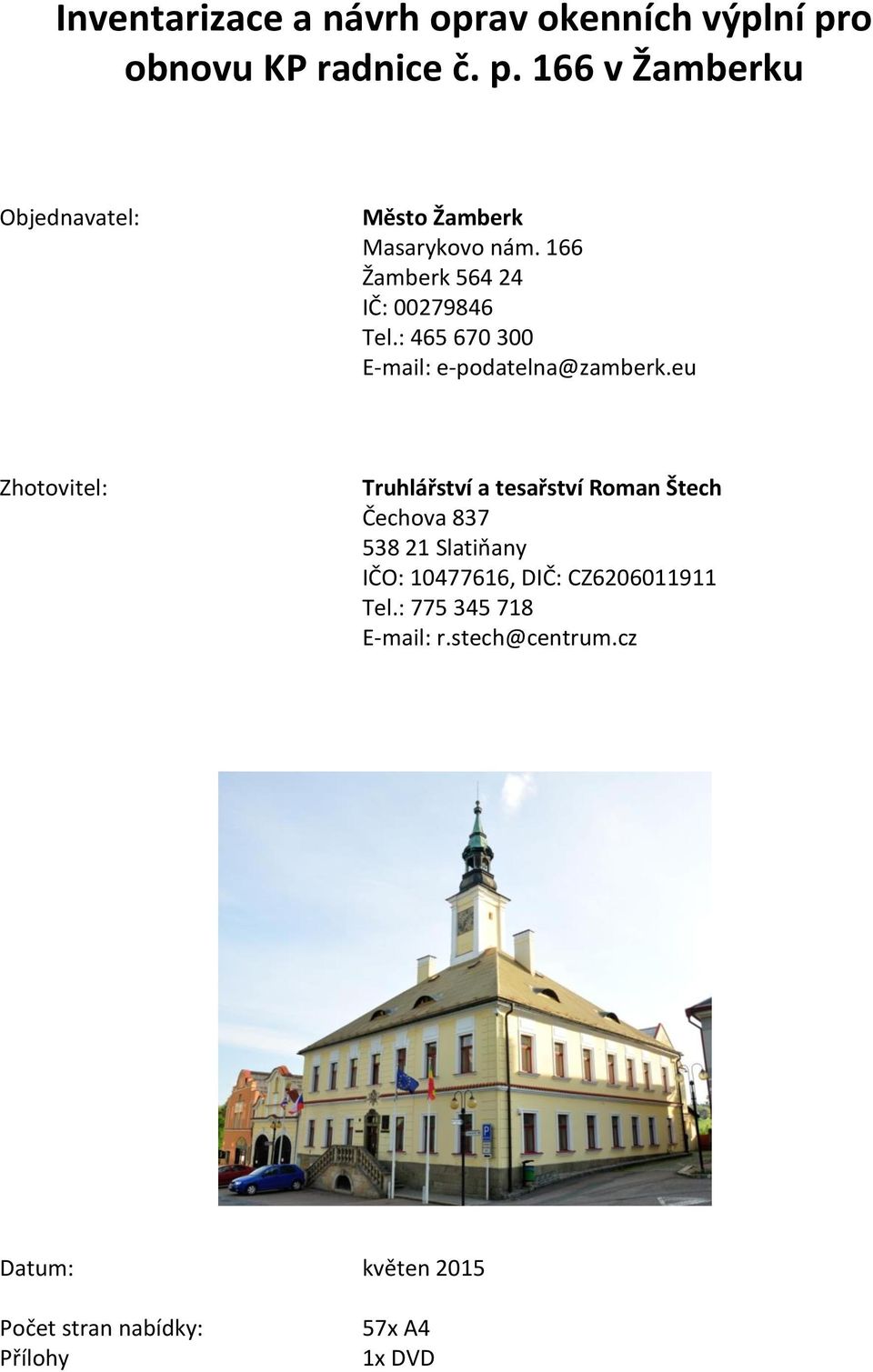

1 Inventarizace a návrh oprav okenních výplní pro obnovu KP radnice č. p. 166 v Žamberku Objednavatel: Město Žamberk Masarykovo nám. 166 Žamberk IČ: Tel.: e-podatelna@zamberk.eu Zhotovitel: Truhlářství a tesařství Roman Štech Čechova Slatiňany IČO: , DIČ: CZ Tel.: r.stech@centrum.cz Datum: květen 2015 Počet stran nabídky: Přílohy 57x A4 1x DVD

2 1. Úvod Inventarizace současného stavu okenních výplní byla provedena v květnu 2015 na budově radnice č. p. 166 Žamberk s dvěma nadzemními podlažími, půdou a garáží, kde se nachází 48 inventarizovaných oken, které jsou součástí části radnice. K budově je provedena přístavba, ta součástí inventarizace (směr SV). 2. Rozpis okenních výplní Dle půdorysu jsou okna dělena podle světových stran SZ, SV, JZ, JV. Půdorys radnice na Masarykově náměstí v Žamberku. (Zdroj: mapy.cz) Níže jsou popsány jednotlivé kusy oken s číselným označením JV (jihovýchod) půda 01, 02, II. NP 11, 12, 13, 14, 15, 16, 17, I. NP 31, 32, 33, 34, 35, 36, 37, Jihovýchodní pohled na budovu radnice v Žamberku. 2

3 JZ (jihozápad) půda 03, 04, II. NP 18, 19, 20, 21, 22, 23, 24, I. NP 38, 39, 40, 41, 42, 43, Jihozápadní pohled na budovu radnice v Žamberku hlavní průčelí. SZ (severozápad) půda 05, 06, II. NP 25, 26, 27, 28, 29, I. NP 44 ( vyfoceno z venku, zakresleno na pohledech), 45, 46, 47, Severozápadní pohled na budovu radnice v Žamberku a část garáže. 3

4 SV (severovýchod) půda - II. NP 09, 10, I. NP 30, Severovýchodní pohled na budovu radnice v Žamberku. Ostatní půda 07, 08 (vnitřní část budovy světlík), garáž 48. Vnitřní pohled v budově radnice v Žamberku. 4

5 3. Fotografická dokumentace Na dodaném DVD disku jsou fotograficky zdokumentovány okna ve vysokém rozlišení. Jsou zachyceny jak celky oken, tak i detaily poškození. 4. Důvod k obnově okenních výplní Technické poškození neodpovídá stavu k běžnému užívání v objektu. Je zhoršená doléhavost oken a tím jsou zdrojem ztrát tepelné energie. Díky tvarovým deformacím a nefunkčnosti kování je částečně omezena jejich funkčnost při otvírání i zavírání. Historické zařazení oken je odvozeno od data na věži radnice s datem 1909 bližší historické souvislosti nebyly zjišťovány. Vzhledem k povaze objektu jako KP je navržena repase oken se zachováním historické podstaty a materie. U nepůvodních oken lze zvážit, zda neprovést celkovou výměnu pro lepší tepelně-izolační vlastnosti. Řešení v zlepšení tepelně-izolačních vlastností nahrazením původních oken novými tvarově i materiálově shodnými např. i s venkovním dvojsklem DIT nebo nahrazení venkovních křídel novými s dvojsklem DIT do stávajících rámů nebyly brány v tomto návrhu v potaz. 5. Obecný návrh opravy a zásady při obnově KP Vzhledem k obdobným okenním výplním je zde popsán obecný návrh obnovy a zásady při obnově. Obnova oken by měla přinést především jejich funkčnost a celistvost v hmotě stavby s ohledem na barevnost s vnějším okolím budov. Ke každému oknu nutno přistupovat individuálně s erudicí a znalostí historie stavby a technologie řešení oken v případě nejasností se lze obrátit na příslušníka pam. péče řešíc danou oblast či na technický dozor při obnově. Pokud bude okno demontováno a jeho obnova nebude prováděna na místě, bude nutné zajistit okenní otvor proti povětrnostním vlivům (průvan, nečistoty z půdy) a z bezpečnostních důvodů proti neoprávněnému vniknutí do budovy během obnovy. V případě výskytu bezpečnostního systému řešit demontáž při obnově s majitelem nemovitosti. Prasklé okenní skla budou nahrazena skly novými a budou zasklena do fermežového sklenářského tmelu. Při použití lepidel se doporučují lepidla s min. ozn. D3 pro interiér a D4 pro exteriér. Nově použité dřevo bude zdravý vyzrálý smrk/borovice. Před povrchovou úpravou budou veškeré pohledové dřevěné části vybroušeny (min. zrnitost brusných prostředků 100 v závislosti na doporučení pro nátěrový systém). Veškerá dostupná dřevní hmota okna bude impregnována fungicidním prostředkem s typovým označením: FB, P, B, IP, 1, 2, 3, S, včetně likvidačního účinku na dřevokazný hmyz. Použití bude dle návodu a technického listu výrobce. Povrchová úprava na okna bude provedena krycí barvou k tomuto účelu určenou. Použití dle návodu a technického listu. Barevnost dle RAL hnědá, bílá, červená bude upřesněna v objednávce předpokládá se stejné barevné řešení jako u okolních budov. Na kovy bude použita základní barva na kovy. Použití bude dle návodu a technického listu výrobce. 5

6 Mosazné části budou mosazné užít stávající mosazné šroubky (nepoužívat křížové ani jim obdobné). Po dohodě s majitelem objektu budou práce prováděny po jednotlivých místnostech, bude zajištěna bezprašnost a zajištění proti poškození vnitřního zařízení místnosti. Venkovní křídla se doporučují nově opatřit okenními nárazníky tvarově a materiálově korespondujícími s okenními kličkami (mosaz) pro snahu omezit nárazu okenní kličky do okenního skla. Možné je také nově okna doplnit meziokenním izolačním těsněním bude stanoveno dle požadavků majitele. 6. Jednotlivá okna Podrobné řešení a popis inventarizace a návrhu obnovy jsou stanoveny níže. Vzhledem k obdobným okenním typům je popis a návrh obnovy sdružován s okny se stejným technickým řešením. Rozměry jsou přibližné, přesné zaměření oken se provede dle potřeby. 6

7 č. okna NP orientace rozměr (cm) poš. sklo chybějící kování nůžkové kování zab. systém typ návrh obnovy 1 půda JV 190 x jednoduché fixní celková repase 2 půda JV 191 x jednoduché fixní celková repase 3 půda JZ 192 x jednoduché fixní celková repase 4 půda JZ 193 x jednoduché fixní celková repase 5 půda SZ 194 x jednoduché fixní celková repase 6 půda SZ 195 x jednoduché fixní celková repase 7 půda světlík 45 x jednoduché jednokřídlé celková repase 8 půda světlík 46 x jednoduché jednokřídlé celková repase 9 II. SV 108 x špaletové šestikřídlé celková repase 10 II. SV 108 x špaletové šestikřídlé celková repase 11 II. JV 108 x dochováno špaletové šestikřídlé celková repase 12 II. JV 108 x špaletové šestikřídlé celková repase 13 II. JV 108 x špaletové šestikřídlé celková repase 14 II. JV 108 x x obrtlík torzo špaletové šestikřídlé celková repase 15 II. JV 108 x špaletové šestikřídlé celková repase 16 II. JV 108 x dochováno špaletové šestikřídlé celková repase 17 II. JV 108 x špaletové šestikřídlé celková repase 18 II. JZ 108 x špaletové šestikřídlé celková repase 19 II. JZ 108 x torzo špaletové šestikřídlé celková repase 20 II. JZ 108 x špaletové šestikřídlé celková repase 21 II. JZ 108 x špaletové šestikřídlé celková repase 22 II. JZ 108 x x obrtlík dochováno špaletové šestikřídlé celková repase 23 II. JZ 108 x špaletové šestikřídlé celková repase 24 II. JZ 108 x torzo špaletové šestikřídlé celková repase 25 II. SZ 108 x x okenní skoba torzo ano špaletové šestikřídlé celková repase 26 II. SZ 224 x x nep. klička, skoba dochováno ano špaletové osmikřídlé celková repase 27 II. SZ 108 x špaletové šestikřídlé celková repase 28 II. SZ 60 x jednoduché výklopné celková repase 29 II. SZ 60 x jednoduché výklopné celková repase 30 I. SV 108 x ano špaletové šestikřídlé celková repase 31 I. JV 108 x torzo ano špaletové šestikřídlé celková repase 32 I. JV 108 x torzo ano špaletové šestikřídlé celková repase 33 I. JV 108 x x nep. Klička ano špaletové šestikřídlé celková repase 34 I. JV 108 x torzo ano špaletové šestikřídlé celková repase 35 I. JV 108 x torzo ano špaletové šestikřídlé celková repase 36 I. JV 108 x ano špaletové šestikřídlé celková repase 37 I. JV 108 x torzo ano špaletové šestikřídlé celková repase 38 I. JZ 108 x špaletové šestikřídlé celková repase 39 I. JZ 108 x špaletové šestikřídlé celková repase 40 I. JZ 108 x torzo špaletové šestikřídlé celková repase 41 I. JZ 108 x dochováno špaletové šestikřídlé celková repase 42 I. JZ 108 x špaletové šestikřídlé celková repase 43 I. JZ 108 x torzo špaletové šestikřídlé celková repase 44 I. SZ 105 x jednoduché dvoukřídlé celková repase 45 I. SZ 108 x ano jednoduché dvoukřídlé celková repase 46 I. SZ 60 x jednoduché výklopné celková repase 47 I. SZ 60 x jednoduché výklopné celková repase 48 garáž - 65 x jednoduché dvoukřídlé celková repase 7

8 Okno č. 01 Okno vikýřové, segmentové (obloukové) dělené třítabulkové, zasklené do sklenářského tmelu z vnitřní strany okna. Okno je fixní neotvíravé. Původně zřejmě středové otvírání okna viz okno č. 06, ale středová část zasklena. Dochován horní obrtlík. Původní okno z konce 1. desetiletí 20. století. Materiál jehličnan (předpokládá se smrk), barevně je okno řešeno: vnitřní bez viditelné povrchové úpravy, vnější hnědá krycí barva. 190 x 50 cm Okno vykazuje tvarovou deformaci. Konstrukční spoje jsou částečně rozvolněné. Povrchová úprava je v totální destrukci. Druhotně a nekvalitně je přidána část sklenářského tmelu, část sklenářského tmelu zcela chybí. Na rámu okna jsou viditelné mapy po stékající vodě. Prasklá okenní skleněná tabulka 0 Vzhledem k fixní povaze okna je nutné celé okno demontovat tak, aby nebylo jakkoli poškozeno nebo venkovní obnovu okna provádět ze střechy budovy. Pokud bude okno demontováno, bude nutné zajistit okenní otvor proti povětrnostním vlivům a z bezpečnostních důvodů. Druhotně přidaný sklenářský tmel scelit s nově doplněným. Veškeré původní i nepůvodní barevné vrstvy bude nutné odstranit chemicky nebo mechanicky (opalování, škrabání, broušení) se zřetelem, aby nebyla poškozena dřevní hmota. Uvolněné konstrukční části budou zpevněny lepidlem a případně pojištěny dřevěnými kolíky nebo roubíky. Případné nepůvodní části budou odstraněny a veškeré díry vyspraveny novým zdravým dřevem, případně zatmeleny. Skleněné okenní tabulky budou fixovány a bude doplněn sklenářský tmel. Před povrchovou úpravou budou veškeré pohledové dřevěné části vybroušeny (min. zrnitost brusných prostředků 100 v závislosti na doporučení pro nátěrový systém). Veškerá dostupná dřevní hmota okna bude impregnována fungicidním prostředkem. Nová povrchová úprava vnitřní, vnější bude provedena jako krycí hnědé barvy. Okenní skleněné tabulky budou očištěny od nečistot. 8

9 Okno č. 02 Jako okno č x 50 cm Okno vykazuje tvarovou deformaci. Konstrukční spoje jsou částečně rozvolněné. Povrchová úprava je totální destrukci. Část sklenářského tmelu zcela chybí. Na rámu okna jsou viditelné mapy po stékající vodě. Prasklá okenní skleněná tabulka 1 Vzhledem k fixní povaze okna je nutné celé okno demontovat tak, aby nebylo jakkoli poškozeno nebo venkovní obnovu okna provádět ze střechy budovy. Pokud bude okno demontováno, bude nutné zajistit okenní otvor proti povětrnostním vlivům a z bezpečnostních důvodů. Veškeré původní i nepůvodní barevné vrstvy bude nutné odstranit chemicky nebo mechanicky (opalování, škrabání, broušení) se zřetelem, aby nebyla poškozena dřevní hmota. Uvolněné konstrukční části budou zpevněny lepidlem a případně pojištěny dřevěnými kolíky nebo roubíky. Případné nepůvodní části budou odstraněny a veškeré díry vyspraveny novým zdravým dřevem, případně zatmeleny. Skleněné okenní tabulky budou fixovány a bude doplněn sklenářský tmel. Před povrchovou úpravou budou veškeré pohledové dřevěné části vybroušeny (min. zrnitost brusných prostředků 100 v závislosti na doporučení pro nátěrový systém). Veškerá dostupná dřevní hmota okna bude impregnována fungicidním prostředkem. Nová povrchová úprava vnitřní, vnější bude provedena jako krycí hnědé barvy. Okenní skleněné tabulky budou očištěny od nečistot. 9

10 Okno č. 03 Jako okno č x 50 cm Jako okno č. 02 Prasklá okenní skleněná tabulka 2 Jako okno č

11 Okno č. 04 Jako okno č x 50 cm Jako okno č. 02 Prasklá okenní skleněná tabulka 2 Jako okno č

12 Okno č. 05 Jako okno č x 50 cm Jako okno č. 02 Prasklá okenní skleněná tabulka 0 Jako okno č

13 Okno č. 06 Okno vikýřové, segmentové (obloukové) dělené třítabulkové, zasklené do sklenářského tmelu z vnitřní strany okna. Okno je fixní neotvíravé. Pouze jeho středová část je odnímatelná, je připevněna na dva obrtlíky, sklenářský tmel je vně okna. Původní okno z konce 1. desetiletí 20. století. Materiál jehličnan (předpokládá se smrk), barevně je okno řešeno: vnitřní bez viditelné povrchové úpravy, vnější hnědá krycí barva. 190 x 50, otvíravý rám 45 x 43 cm Jako okno č. 02 Prasklá okenní skleněná tabulka 1 Jako okno č

14 Okno č. 07 Okno obdélného tvaru, dělené příčkami třítabulkové, zasklené do drážky okna. Okno je dovnitř otvíravé na dvou pantech (pravé). Zajištěno jedním obrtlíkem. Okenní křídlo má knopku. Původní okno zřejmě zachováno z původní stavby před obnovou v roce 1909, přibližně léta 19. století. Materiál jehličnan (předpokládá se smrk), barevně je okno řešeno: vnitřní bílá, vnější bílá krycí barva. 45 x 105 rám, 35 x 98 cm křídlo Okno vykazuje mírnou tvarovou deformaci. Je v dobré kondici. Povrchová úprava byla v nedávné době obnovována vyjma vnitřní strany okenního křídla to nese povrchovou úpravu původní. Prasklá okenní skleněná tabulka 0 Pokud bude okno demontováno a jeho obnova nebude prováděna na místě, bude nutné zajistit okenní otvor proti povětrnostním vlivům (průvan, nečistoty z půdy) a z bezpečnostních důvodů. Veškeré původní i nepůvodní barevné vrstvy bude nutné odstranit chemicky nebo mechanicky (opalování, škrabání, broušení) se zřetelem, aby nebyla poškozena dřevní hmota. Uvolněné konstrukční části budou zpevněny lepidlem a případně pojištěny dřevěnými kolíky nebo roubíky. Případné nepůvodní části budou odstraněny a veškeré díry vyspraveny novým zdravým dřevem, případně zatmeleny. Před povrchovou úpravou budou veškeré pohledové dřevěné části vybroušeny (min. zrnitost brusných prostředků 100 v závislosti na doporučení pro nátěrový systém). Veškerá dostupná dřevní hmota okna bude impregnována fungicidním prostředkem. Nová povrchová úprava vnitřní, vnější bude provedena jako krycí hnědé barvy. Okenní skleněné tabulky budou očištěny od nečistot. 14

15 Okno č. 08 Okno obdélného tvaru, dělené příčkami třítabulkové, zasklené do drážky okna. Okno je dovnitř otvíravé na dvou pantech (levé). Zajištěno jedním obrtlíkem. Okenní křídlo má knopku. Původní okno zřejmě zachováno z původní stavby před obnovou v roce 1909, přibližně léta 19. století. Materiál jehličnan (předpokládá se smrk), barevně je okno řešeno: vnitřní bílá, vnější bílá krycí barva. 45 x 105 rám, 35 x 98 cm křídlo Jako okno č. 07 Prasklá okenní skleněná tabulka 0 Jako okno č

16 Okno č. 09 Okno s dřevěnou špaletou šestikřídlé. Okenní rámy a křídla s jednoduchým zdobným profilem. Původní okno z konce 1. desetiletí 20. století. Materiál jehličnan (předpokládá se smrk či borovice), barevně je okno řešeno: vnitřní pohledová bílá (vnitřní i venkovní), vnější pohledová červená (pouze venkovní). Vnitřní část okna spodní část dvoukřídlá dovnitř otvíravá s mosaznou okenní kličkou rozvorovou s dvěma okenními skobami na čtyřech kašpárkových pantech, okenní křídla nedělená, sklo čiré v sklenářském tmelu vně, vnější strana okenního rámu v rozích zpevněna kovovým rohovníkem. Horní okenní křídlo výklopné na dvou kašpárkových pantech na poutci dovnitř výklopné bez nůžek či jiné zarážky s dvěma mosaznými půlolivami, má jednotabulkové sklo čiré v sklenářském tmelu vně. Vnější část okna spodní část dvoukřídlá dovnitř otvíravá s mosaznou okenní kličkou rozvorovou s dvěma okenními skobami na čtyřech kašpárkových pantech, okenní křídla nedělená, sklo čiré v sklenářském tmelu vně. V špaletě jištěna okenními zarážkami na křídlech v spodní části vkovaná zarážka. V horní části dva kovové držáky na staré stahovací žaluzie. Horní okenní křídlo výklopné na dvou pantech vně na horní části rámu ven výklopné bez nůžek či jiné zarážky s dvěma okenními obrtlíky, má jednotabulkové sklo v sklenářském tmelu vně. Vně zpevněno okenními kovovými rohovníky. Vnější pohledová strana poutce zdobena profilem. Venkovní parapetní plech se skládá z dvou kusů, část parapetního plechu (nepůvodní) spojena s venkovním okenním rámem na hřebíčky nebezpečí zatékání vody! U okna je vnitřní dřevěný parapet s jednoduchým obloučkovým profilem. Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 112 x 12 cm Okno vykazuje tvarovou deformaci. Konstrukční spoje jsou částečně narušeny. Spodní části venkovních i vnitřních křídel drhnou o spodní rámy oken. Rozvory kování vykazují částečnou nefunkčnost. Okenní záskočky v dřevěné špaletě jsou nefunkční a zalité barvou. Venkovní část okna je nejvíce poškozena vlivem klimatických a povětrnostních změn. Dřevěné okapnice jsou v silné destrukci. Povrchová úprava je z velké části silně poškozena. V totální destrukci je venkovní pohledová strana okna. Prasklá okenní skleněná tabulka 2 Pokud bude okno demontováno a jeho obnova nebude prováděna na místě, bude nutné zajistit okenní otvor proti povětrnostním vlivům (déšť, průvan, nečistoty) a z bezpečnostních důvodů. Veškeré původní i nepůvodní nesoudržné barevné vrstvy bude nutné odstranit chemicky nebo 16

17 mechanicky (opalování, škrabání, broušení) se zřetelem, aby nebyla poškozena dřevní hmota. Uvolněné konstrukční části budou zpevněny lepidlem a případně pojištěny dřevěnými kolíky nebo roubíky. Případné nepůvodní části budou odstraněny a veškeré defekty vyspraveny novým zdravým dřevem, případně zatmeleny. Skleněné okenní tabulky budou fixovány a po odstranění nesourodého starého či nepůvodního sklenářského tmelu bude doplněn chybějící sklenářský tmel novým. Po odkrytí nepůvodní části venkovního oplechování bude zvážena celková nebo částečná výměna spodního vlysu venkovního okna, aby byla zajištěna funkčnost a správné doléhání oken k rámu venkovního okna. Při nesoudržnosti venkovní okapnice a silné dožilosti okenních křídel budou nahrazeny novými tvarově shodnými. Okenní záskočky budou repasovány spolu s kličkami, obrtlíky a okenními panty. Mosazné části budou očištěny chemicky, aby nebyla poškozena mosaz. Doporučuje se obnovení mosazi leštěním a následnou konzervaci. Před povrchovou úpravou budou veškeré pohledové dřevěné části vybroušeny (min. zrnitost brusných prostředků 100 v závislosti na doporučení pro nátěrový systém). Veškerá dostupná dřevní hmota okna bude impregnována fungicidním prostředkem. Nová povrchová úprava (jako stávající) vnitřní, vnější bude provedena jako krycí vnitřní pohledová bílá, venkovní červená. Okenní skleněné tabulky budou očištěny od nečistot. 17

18 Okno č. 10 Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 110 x 42 cm Prasklá okenní skleněná tabulka 1 18

19 Okno č horní okna venkovní i vnitřní jsou opatřeny výklopným kováním, s pákou po pravé straně vnitřní části okna lze tyto okna otvírat, klika je mosazná se značkou výrobce STAKO; do okna jsou instalovány novodobé žaluzie Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 118 x 12 cm Prasklá okenní skleněná tabulka 0 Dochováno, poškozeno chybí čepy + výklopný mechanismus u horních oken doporučujeme repasovat a zfunkčnit, mosazné prvky budou čištěny a leštěny. 19

20 Okno č. 12 Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 118 x 12 cm + vnitřní křídla vykazují tvarovou deformaci. Prasklá okenní skleněná tabulka 2 20

21 Okno č. 13 Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 118 x 12 cm + vnitřní křídla vykazují tvarovou deformaci silná deformace u vnitřního křídla levého. Prasklá okenní skleněná tabulka 0 21

22 Okno č horní okna venkovní i vnitřní jsou opatřeny výklopným kováním. Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 118 x 12 cm + torzální stav nůžkového kování u vnitřních oken. Prasklá okenní skleněná tabulka 0 Chybějící okenní kličky, obrtlíky 2x obrtlík torzo + odstranit zbylé nůžkové kování pro snazší opravu, doplnit chybějící obrtlíky tvarově shodnými. 22

23 Okno č. 15 Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 117 x 12 cm Prasklá okenní skleněná tabulka 1 23

24 Okno č horní okna venkovní i vnitřní jsou opatřeny výklopným kováním, s pákou po pravé straně vnitřní části okna lze tyto okna otvírat. Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 117 x 12 cm + vnitřní křídla vykazují tvarovou deformaci Prasklá okenní skleněná tabulka 1 dochováno + výklopný mechanismus u horních oken doporučujeme repasovat a zfunkčnit, mosazné prvky budou čištěny a leštěny. 24

25 Okno č. 17 Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 118 x 12 cm + vnitřní křídla vykazují tvarovou deformaci Prasklá okenní skleněná tabulka 0 25

26 Okno č. 18 Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 118 x 12 cm Prasklá okenní skleněná tabulka 0 26

27 Okno č horní okna venkovní i vnitřní jsou opatřeny výklopným kováním. Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 118 x 12 cm + torzální stav nůžkového kování u vnitřních oken; silně poškozený spodní díl rámu venkovního okna, silná tvarová deformace oken Prasklá okenní skleněná tabulka 2 torzo + odstranit zbylé nůžkové kování pro snazší opravu. 27

28 Okno č. 20 Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 118 x 12 cm Prasklá okenní skleněná tabulka 1 28

29 Okno č vnitřní rám okna je lemován profilovou lištou Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 118 x 12 cm Prasklá okenní skleněná tabulka 1 29

30 Okno č vnitřní rám okna je lemován profilovou lištou. Horní okna venkovní i vnitřní jsou opatřeny výklopným kováním, s pákou po pravé straně vnitřní části okna lze tyto okna otvírat Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 118 x 12 cm + silná tvarová deformace křídel Prasklá okenní skleněná tabulka 0 Chybějící okenní kličky, obrtlíky 2x obrtlík dochováno + výklopný mechanismus u horních oken doporučujeme repasovat a zfunkčnit, mosazné prvky budou čištěny a leštěny. Doplnit chybějící obrtlíky tvarově shodnými. 30

31 Okno č vnitřní rám okna je lemován profilovou lištou. V špaletě okna se nachází původní stahovací roleta. Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 118 x 12 cm Prasklá okenní skleněná tabulka 1 31

32 Okno č vnitřní rám okna je lemován profilovou lištou. Horní okna venkovní i vnitřní jsou opatřeny výklopným kováním. Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 118 x 12 cm Prasklá okenní skleněná tabulka 0 torzo + odstranit zbylé nůžkové kování pro snazší opravu. 32

33 Okno č vnitřní rám okna je lemován profilovou lištou. Horní okna venkovní i vnitřní jsou opatřeny výklopným kováním. U okna je instalován bezpečnostní systém. Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 118 x 12 cm Prasklá okenní skleněná tabulka 2 Chybějící okenní kličky, obrtlíky 1x vnitřní dolní okenní skoba torzo ano, venkovní okna + odstranit zbylé nůžkové kování pro snazší opravu. 33

34 Okno č. 26 Okno s dřevěnou špaletou osmikřídlé. Okenní rámy a křídla s jednoduchým kulatým profilem. Jedná se o dobové okno pravděpodobně dodané po přestavbě 1909, léta 20. století. Materiál jehličnan (předpokládá se smrk či borovice), barevně je okno řešeno: vnitřní pohledová bílá (vnitřní i venkovní), vnější pohledová červená (pouze venkovní). Vnitřní a vnější část okna levá část (2/3) dvoukřídlá dovnitř otvíravá, s rozvorovou okenní kličkou s dvěma okenními skobami na šesti okenních pantech, okenní křídla dělená v horní třetině, sklo čiré v sklenářském tmelu vně. Pravá část dělená poutcem na horní výklopné s výklopným mechanismem spojeným s venkovním horním výklopným oknem bez kliček pouze s pákou na otvíraní po pravé straně na rámu. Klika je mosazná se značkou výrobce STAKO. Spodní okno nedělené dovnitř otvíravé pravé s dvěma okenními kličkami jazýčkové. Venkovní parapetní spojen s venkovním okenním rámem na hřebíčky nebezpečí zatékání vody. U okna je vnitřní dřevěný parapet s jednoduchým obloučkovým profilem. Záskočky jsou řešeny specificky v horní části oken. U okna je instalován bezpečnostní systém. Vnitřní celek 224 x 190 cm Venkovní celek 210 x 180 cm Parapet vnitřní 224 x 15 cm + silné poškození spodního vlysu venkovního rámu okna. Prasklá okenní skleněná tabulka 1 Chybějící okenní kličky, obrtlíky 1x vnitřní rozvorová klička, nepůvodní vnitřní okenní skoba dochováno ano, venkovní okna + výklopný mechanismus u horních oken doporučujeme repasovat a zfunkčnit, mosazné prvky budou čištěny a leštěny. Doplnit chybějící obrtlíky tvarově shodnými. 34

35 35

36 Okno č. 27 Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 118 x 12 cm Prasklá okenní skleněná tabulka 0 36

37 Okno č. 28 Novodobé nepůvodní okno z 80. let 20. století. Výklopné s nůžkovým kováním a plastovou okenní kličkou s jazýčkem. Dvojitý rám oken (dvojsklo). Materiál jehličnan (předpokládá se smrk či borovice), barevně je okno řešeno: vnitřní pohledová bílá, vnější pohledová červená. Vnitřní 60 x 60 cm Okno v dobré kondici. Poškozeno běžným užíváním. Prasklá okenní skleněná tabulka 0 Vycházet ze zásad jako u okna č. 9 37

38 Okno č. 29 Jako okno č. 28 Vnitřní 60 x 60 cm Jako okno č. 28 Prasklá okenní skleněná tabulka 0 Vycházet ze zásad jako u okna č. 9 38

39 Okno č k vnitřnímu rámu je připojen další rám, zřejmě k žaluziím, které nejsou dochovány. U okna je instalován bezpečnostní systém Venkovní 100 x 175 celek; výklopné 52 x 89 cm Parapet vnitřní 26 x 150 cm Prasklá okenní skleněná tabulka 0 ano, venkovní okna 39

40 Okno č horní okna venkovní i vnitřní jsou opatřeny výklopným kováním. U okna je instalován bezpečnostní systém. K vnitřnímu rámu je připojen další rám, zřejmě k žaluziím, které nejsou dochovány. Venkovní 100 x 175 celek; výklopné 52 x 89 cm Parapet vnitřní 31 x 150 cm Prasklá okenní skleněná tabulka 0 torzo ano, venkovní okna + odstranit zbylé nůžkové kování pro snazší opravu. 40

41 Okno č horní okna venkovní i vnitřní jsou opatřeny výklopným kováním. U okna je instalován bezpečnostní systém. K vnitřnímu rámu je připojen další rám, zřejmě k žaluziím, které nejsou dochovány. Vnitřní křídla okna májí mléčné sklo. Venkovní 100 x 175 celek; výklopné 52 x 89 cm Parapet vnitřní 23 x 150 cm Prasklá okenní skleněná tabulka 0 torzo ano, venkovní okna + odstranit zbylé nůžkové kování pro snazší opravu. 41

42 Okno č U okna je instalován bezpečnostní systém. K vnitřnímu rámu je připojen další rám, zřejmě k žaluziím, které nejsou dochovány. Vnitřní křídla okna májí mléčné sklo. Venkovní 100 x 175 celek; výklopné 52 x 89 cm Parapet vnitřní 23 x 150 cm Prasklá okenní skleněná tabulka 1 Chybějící okenní kličky, obrtlíky venkovní rozvorová klička nahrazena nepůvodní ano, venkovní okna 42

43 Okno č horní okna venkovní i vnitřní jsou opatřeny výklopným kováním. U okna je instalován bezpečnostní systém. K vnitřnímu rámu je připojen další rám, zřejmě k žaluziím, které nejsou dochovány. Vnitřní křídla okna májí mléčné sklo. Venkovní 100 x 175 celek; výklopné 52 x 89 cm Parapet vnitřní 23 x 150 cm Prasklá okenní skleněná tabulka 1 torzo ano, venkovní okna + odstranit zbylé nůžkové kování pro snazší opravu. 43

44 Okno č horní okna venkovní i vnitřní jsou opatřeny výklopným kováním. U okna je instalován bezpečnostní systém. K vnitřnímu rámu je připojen další rám, zřejmě k žaluziím, které nejsou dochovány. Vnitřní křídla okna májí mléčné sklo. Venkovní 100 x 175 celek; výklopné 52 x 89 cm Parapet vnitřní 23 x 150 cm Prasklá okenní skleněná tabulka 0 torzo ano, venkovní okna + odstranit zbylé nůžkové kování pro snazší opravu. 44

45 Okno č u okna je instalován bezpečnostní systém. K vnitřnímu rámu je připojen další rám, zřejmě k žaluziím, které nejsou dochovány. Vnitřní křídla okna májí mléčné sklo. Venkovní 100 x 175 celek; výklopné 52 x 89 cm Parapet vnitřní 23 x 150 cm Prasklá okenní skleněná tabulka 0 ano, venkovní okna 45

46 Okno č horní okna venkovní i vnitřní jsou opatřeny výklopným kováním. U okna je instalován bezpečnostní systém. K vnitřnímu rámu je připojen další rám, zřejmě k žaluziím, které nejsou dochovány. Vnitřní křídla okna májí mléčné sklo. Venkovní 100 x 175 celek; výklopné 52 x 89 cm Parapet vnitřní 23 x 150 cm Prasklá okenní skleněná tabulka 1 torzo ano, venkovní okna + odstranit zbylé nůžkové kování pro snazší opravu. 46

47 Okno č k vnitřnímu rámu je připojen další rám, zřejmě k žaluziím, které nejsou dochovány. Vnitřní křídla okna májí mléčné sklo. Venkovní 100 x 175 celek; výklopné 52 x 89 cm Parapet vnitřní 23 x 150 cm Prasklá okenní skleněná tabulka 1 47

48 Okno č k vnitřnímu rámu je připojen další rám, zřejmě k žaluziím, které nejsou dochovány. Vnitřní křídla okna májí mléčné sklo. Venkovní 100 x 175 celek; výklopné 52 x 89 cm Parapet vnitřní 23 x 150 cm Prasklá okenní skleněná tabulka 1 48

49 Okno č horní okna venkovní i vnitřní jsou opatřeny výklopným kováním. U okna je instalován bezpečnostní systém. K vnitřnímu rámu je připojen další rám, zřejmě k žaluziím, které nejsou dochovány. Vnitřní křídla okna májí mléčné sklo. Venkovní 100 x 175 celek; výklopné 52 x 89 cm Parapet vnitřní 23 x 150 cm Prasklá okenní skleněná tabulka 0 torzo + odstranit zbylé nůžkové kování pro snazší opravu. 49

50 Okno č horní okna venkovní i vnitřní jsou opatřeny výklopným kováním, s pákou po pravé straně vnitřní části okna lze tyto okna otvírat. Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 117 x 42 cm Prasklá okenní skleněná tabulka 0 dochováno + výklopný mechanismus u horních oken doporučujeme repasovat a zfunkčnit, mosazné prvky budou čištěny a leštěny. 50

51 Okno č. 42 Venkovní 100 x 180 celek; výklopné 52 x 89 cm Parapet vnitřní 117 x 42 cm Prasklá okenní skleněná tabulka 0 51

52 Okno č horní okna venkovní i vnitřní jsou opatřeny výklopným kováním. Vnitřní křídla okna májí mléčné sklo. Venkovní 100 x 175 celek; výklopné 52 x 89 cm Parapet vnitřní 45 x 150 cm Prasklá okenní skleněná tabulka 0 torzo + odstranit zbylé nůžkové kování pro snazší opravu. 52

53 Okno č. 44 Okno jednoduché dvoukřídlé dovnitř otvíravé, nedělené. Pohled do střechy. Okenní rámy a křídla s jednoduchým zdobným profilem. Původní okno z konce 1. desetiletí 20. století. Materiál jehličnan (předpokládá se smrk či borovice), barevně je okno řešeno: vnitřní a vnější pohledová bílá. Sklo mléčné a strukturované zasklené v sklenářském tmelu vně. Rozvorová klička (přetřena barvou mosazná?) na pravém křídle, v rámu dva obrtlíky pro jištění okna. Na čtyřech kašpárkových pantech, v rozích zpevněno z vnější části rohovníky. Venkovní prostor vybetonovaná špaleta zřejmě zde bylo druhé křídlo. Vnitřní 105 x 80 celek Okno vykazuje tvarovou deformaci. Konstrukční spoje jsou částečně narušeny. Spodní části křídel drhnou o spodní rámy oken. Rozvory kování vykazují částečnou nefunkčnost. Venkovní část okna je nejvíce poškozena vlivem klimatických a povětrnostních změn. Povrchová úprava je poškozena. Prasklá okenní skleněná tabulka 0 Vycházet ze zásad jako u okna č. 9 53

54 Okno č. 45 Okno jednoduché dvoukřídlé dovnitř otvíravé, dělené. Okenní rámy a křídla bez zdobných profilů. Nepůvodní okno z let 20. století. Materiál jehličnan (předpokládá se smrk či borovice), barevně je okno řešeno: vnitřní tmavá lazura, vnější pohledová červená. Sklo čiré zasklené v sklenářském tmelu vně. Rozvorová klička (plastová) na pravém křídle. Na šesti okenních pantech. U okna je instalován bezpečnostní systém. Z venku mříž. Vnitřní 166 x 100 celek Okno vykazuje tvarovou deformaci. Konstrukční spoje jsou částečně narušeny. Spodní části křídel drhnou o spodní rámy oken. Rozvory kování vykazují částečnou nefunkčnost. Venkovní část okna je nejvíce poškozena vlivem klimatických a povětrnostních změn. Povrchová úprava je poškozena. Prasklá okenní skleněná tabulka 0 ano Vycházet ze zásad jako u okna č. 9 54

55 Okno č. 46 Jako okno č. 28 Vnitřní 60 x 60 cm Jako okno č. 28 Prasklá okenní skleněná tabulka 0 Vycházet ze zásad jako u okna č. 9 55

56 Okno č. 47 Jako okno č. 28 Vnitřní 60 x 60 cm Jako okno č. 28 Prasklá okenní skleněná tabulka 0 Vycházet ze zásad jako u okna č. 9 56

57 Okno č. 48 Okno jednoduché dvoukřídlé dovnitř otvíravé. Okenní rámy a křídla bez zdobných profilů. Původní z výstavby garáže zřejmě z 30 let 20. století. Materiál jehličnan (předpokládá se smrk či borovice), barevně je okno řešeno: vnitřní tmavá lazura, vnější pohledová červená. Sklo čiré zasklené v sklenářském tmelu vně. Rozvorová klička (mosazná) na pravém křídle. Na čtyřech okenních pantech. U okna je instalován bezpečnostní systém. Z venku mříž částečně poškozena Venkovní 65 x 100 cm Okno vykazuje mírnou tvarovou deformaci. Konstrukční spoje jsou částečně narušeny. Spodní části křídel drhnou o spodní rámy oken. Rozvory kování vykazují částečnou nefunkčnost. Venkovní část okna je nejvíce poškozena vlivem klimatických a povětrnostních změn. Povrchová úprava je poškozena. Prasklá okenní skleněná tabulka 0 57
