BNA BNA - 34/42 C BNA - 42 S BNA - 42 DHY. CNC soustruh s 1 vřetenem, 1 nástrojovou hlavou s poháněnými nástroji a možností vybavení koníkem

Rozměr: px
Začít zobrazení ze stránky:

Download "BNA BNA - 34/42 C BNA - 42 S BNA - 42 DHY. CNC soustruh s 1 vřetenem, 1 nástrojovou hlavou s poháněnými nástroji a možností vybavení koníkem"

Transkript

1 BNA BNA - 34/42 C CNC soustruh s 1 vřetenem, 1 nástrojovou hlavou s poháněnými nástroji a možností vybavení koníkem BNA - 42 S soustružnické centrum se 2 vřeteny a 1 nástrojovou hlavou s poháněnými nástroji BNA - 42 DHY soustružnické centrum se 2 vřeteny, 2 nástrojovými hlavami a Y osou

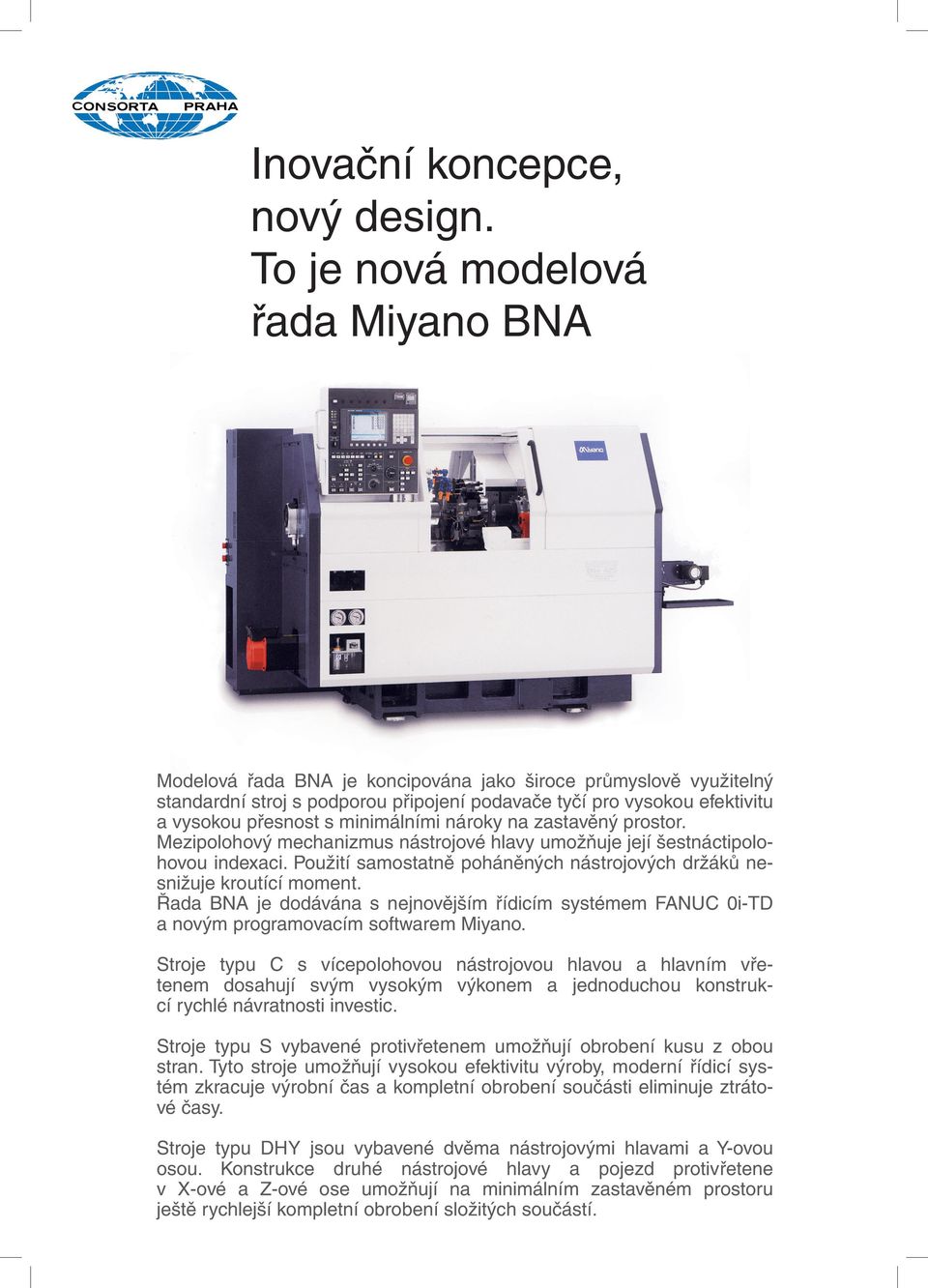

2 Inovační koncepce, nový design. To je nová modelová řada Miyano BNA Modelová řada BNA je koncipována jako široce průmyslově využitelný standardní stroj s podporou připojení podavače tyčí pro vysokou efektivitu a vysokou přesnost s minimálními nároky na zastavěný prostor. Mezipolohový mechanizmus nástrojové hlavy umožňuje její šestnáctipolohovou indexaci. Použití samostatně poháněných nástrojových držáků nesnižuje kroutící moment. Řada BNA je dodávána s nejnovějším řídicím systémem FANUC 0i-TD a novým programovacím softwarem Miyano. Stroje typu C s vícepolohovou nástrojovou hlavou a hlavním vřetenem dosahují svým vysokým výkonem a jednoduchou konstrukcí rychlé návratnosti investic. Stroje typu S vybavené protivřetenem umožňují obrobení kusu z obou stran. Tyto stroje umožňují vysokou efektivitu výroby, moderní řídicí systém zkracuje výrobní čas a kompletní obrobení součásti eliminuje ztrátové časy. Stroje typu DHY jsou vybavené dvěma nástrojovými hlavami a Y-ovou osou. Konstrukce druhé nástrojové hlavy a pojezd protivřetene v X-ové a Z-ové ose umožňují na minimálním zastavěném prostoru ještě rychlejší kompletní obrobení složitých součástí.

3 BNA - 34/42C CNC soustruh s 1 vřetenem a 1 nástrojovou hlavou s poháněnými nástroji Flexibilní nástrojová hlava a vysoká variabilita řezných nástrojů Osazení nástroji pro obrábění složitých tvarů je mnohem jednodušší díky možnosti upnutí několik nástrojů do jednoho poháněného držáku nebo několika nástrojů do jednoho pevného držáku v jedné pozici nástrojové hlavy. Výrazné zkrácení vedlejších časů Originální řídicí software Miyano redukuje vedlejší časy průměrně o 27% (v porovnání s jiným CNC strojem např. BND 42S) a dosahuje průměrně 13% zkrácení celkového výrobního času. CNC soustruh např. BND 42S Řezný čas Vedlejší čas 75.5sec. 71.5sec. 147sec. 27% BNA - 42S 75.5sec. 52sec sec. 13% zkrácení výrobního času

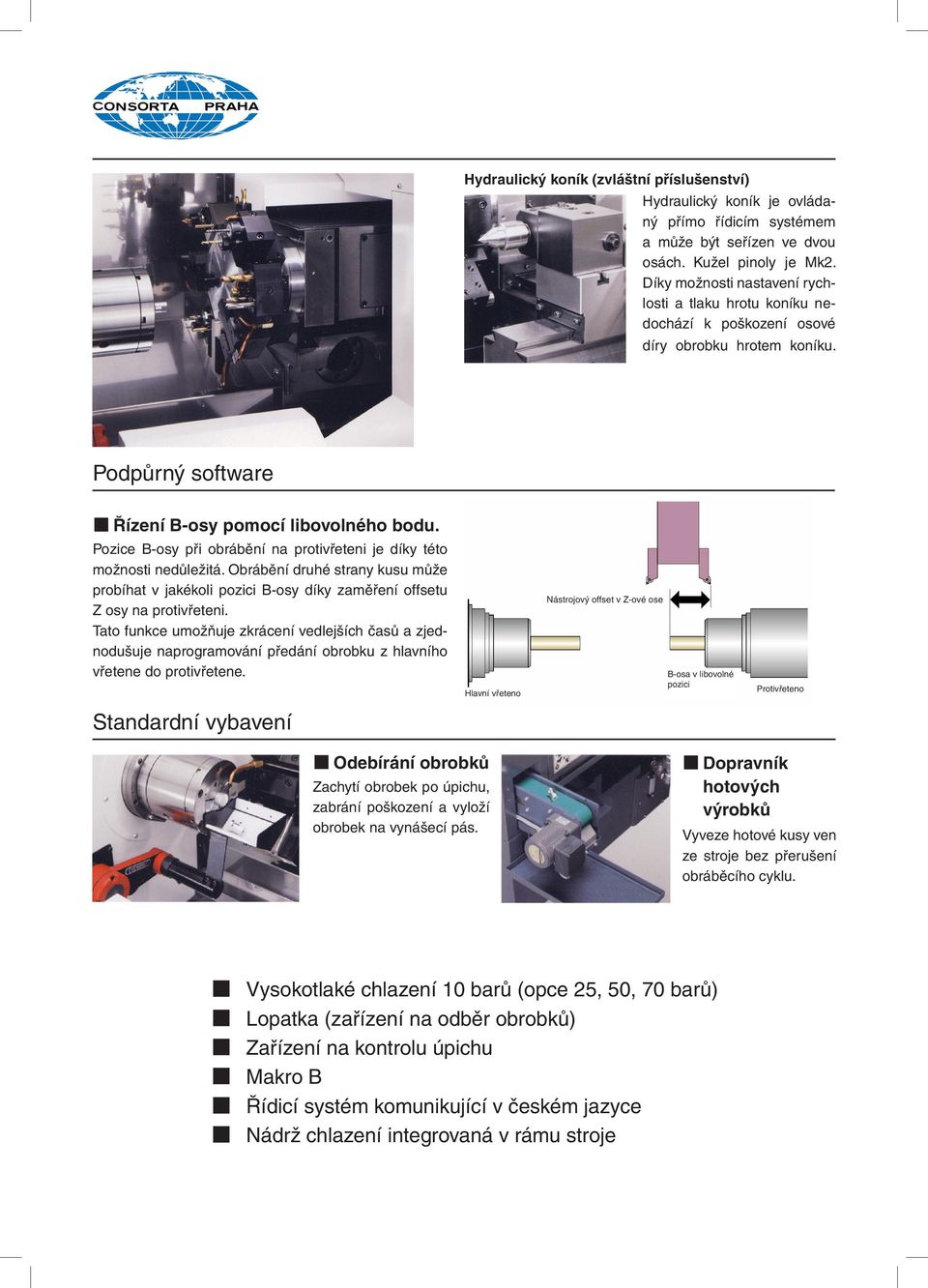

4 Hydraulický koník (zvláštní příslušenství) Hydraulický koník je ovládaný přímo řídicím systémem a může být seřízen ve dvou osách. Kužel pinoly je Mk2. Díky možnosti nastavení rychlosti a tlaku hrotu koníku nedochází k poškození osové díry obrobku hrotem koníku. Podpůrný software Řízení B-osy pomocí libovolného bodu. Pozice B-osy při obrábění na protivřeteni je díky této možnosti nedůležitá. Obrábění druhé strany kusu může probíhat v jakékoli pozici B-osy díky zaměření offsetu Z osy na protivřeteni. Tato funkce umožňuje zkrácení vedlejších časů a zjednodušuje naprogramování předání obrobku z hlavního vřetene do protivřetene. Hlavní vřeteno Nástrojový offset v Z-ové ose B-osa v libovolné pozici Protivřeteno Standardní vybavení Odebírání obrobků Zachytí obrobek po úpichu, zabrání poškození a vyloží obrobek na vynášecí pás. Dopravník hotových výrobků Vyveze hotové kusy ven ze stroje bez přerušení obráběcího cyklu. Vysokotlaké chlazení 10 barů (opce 25, 50, 70 barů) Lopatka (zařízení na odběr obrobků) Zařízení na kontrolu úpichu Makro B Řídicí systém komunikující v českém jazyce Nádrž chlazení integrovaná v rámu stroje

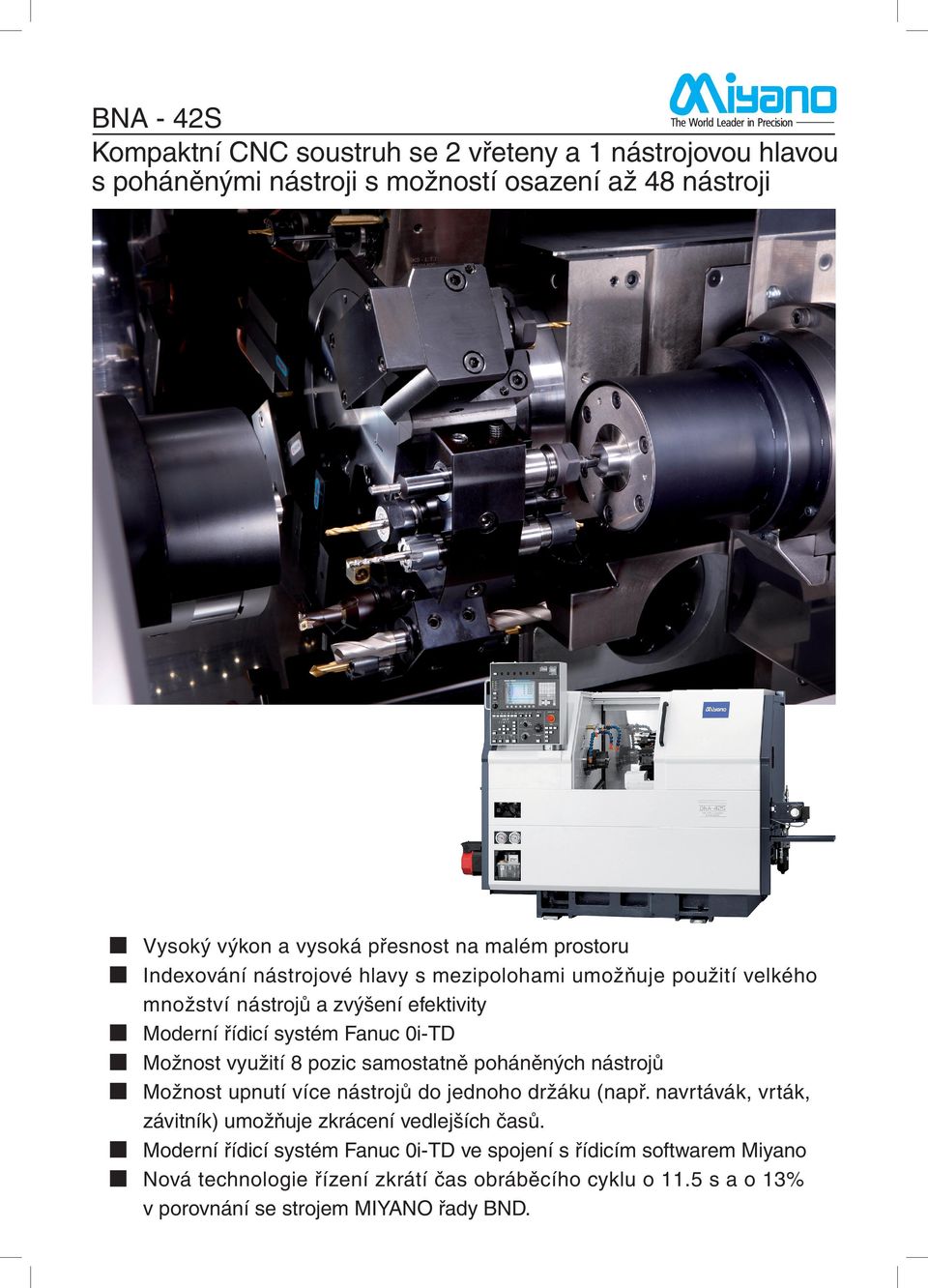

5 BNA - 42S Kompaktní CNC soustruh se 2 vřeteny a 1 nástrojovou hlavou s poháněnými nástroji s možností osazení až 48 nástroji Vysoký výkon a vysoká přesnost na malém prostoru Indexování nástrojové hlavy s mezipolohami umožňuje použití velkého množství nástrojů a zvýšení efektivity Moderní řídicí systém Fanuc 0i-TD Možnost využití 8 pozic samostatně poháněných nástrojů Možnost upnutí více nástrojů do jednoho držáku (např. navrtávák, vrták, závitník) umožňuje zkrácení vedlejších časů. Moderní řídicí systém Fanuc 0i-TD ve spojení s řídicím softwarem Miyano Nová technologie řízení zkrátí čas obráběcího cyklu o 11.5 s a o 13% v porovnání se strojem MIYANO řady BND.

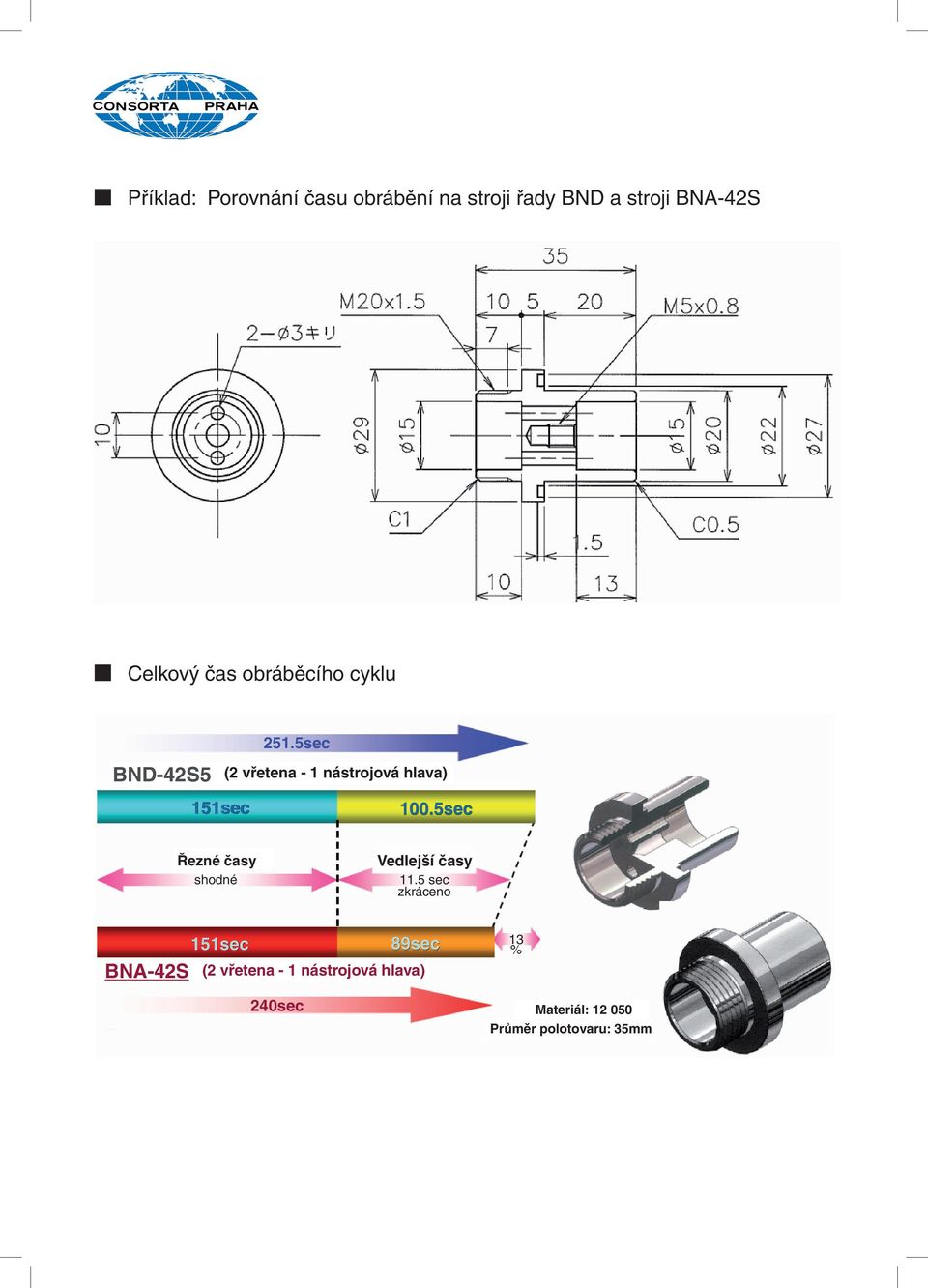

6 Příklad: Porovnání času obrábění na stroji řady BND a stroji BNA-42S Celkový čas obráběcího cyklu BND-42S sec (2 vřetena - 1 nástrojová hlava) 151sec 100.5sec Řezné časy shodné Vedlejší časy 11.5 sec zkráceno 151sec 89sec BNA-42S (2 vřetena - 1 nástrojová hlava) 240sec 13 % Materiál: Průměr polotovaru: 35mm

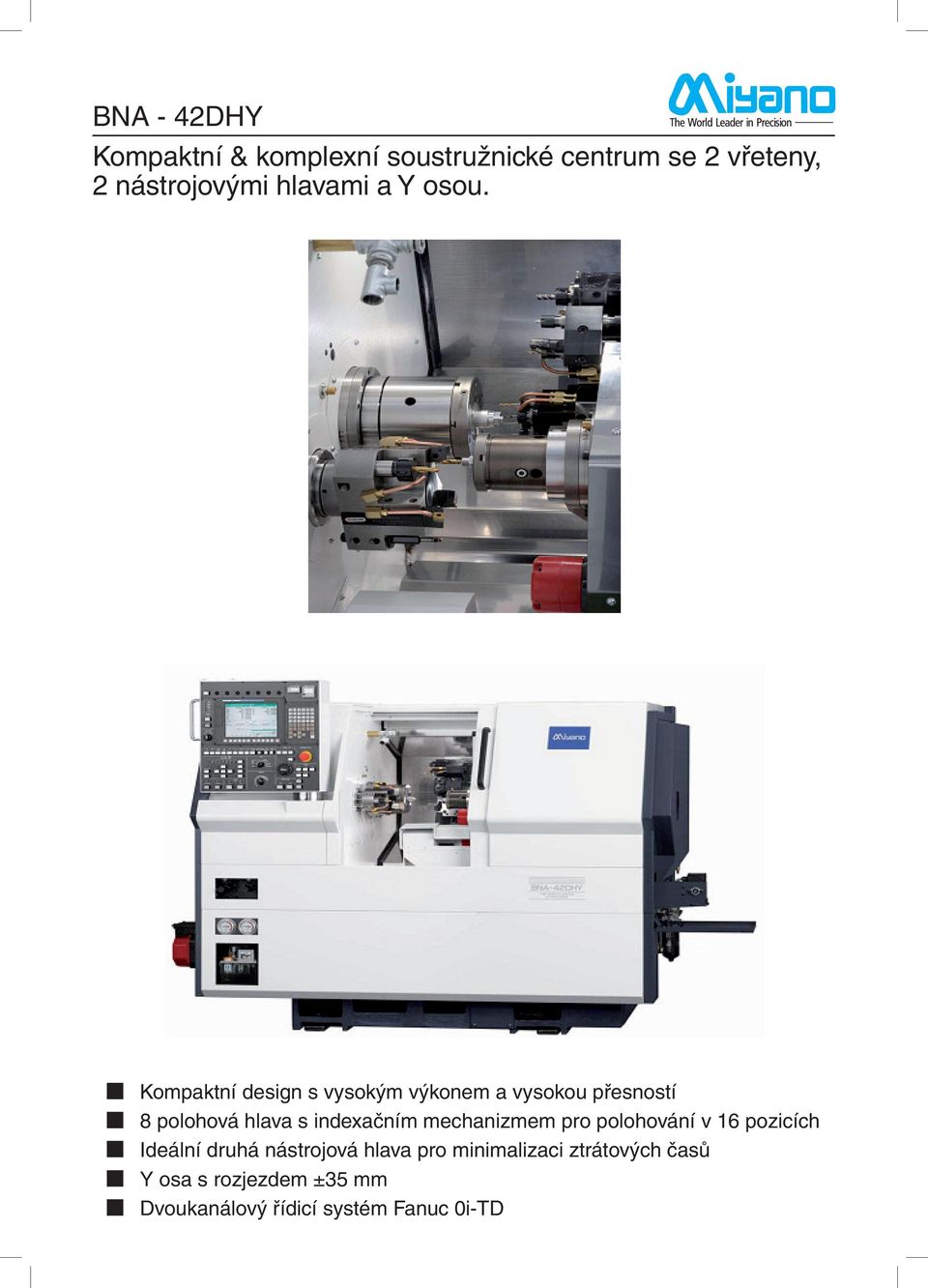

7 BNA - 42DHY Kompaktní & komplexní soustružnické centrum se 2 vřeteny, 2 nástrojovými hlavami a Y osou. Kompaktní design s vysokým výkonem a vysokou přesností 8 polohová hlava s indexačním mechanizmem pro polohování v 16 pozicích Ideální druhá nástrojová hlava pro minimalizaci ztrátových časů Y osa s rozjezdem ±35 mm Dvoukanálový řídicí systém Fanuc 0i-TD

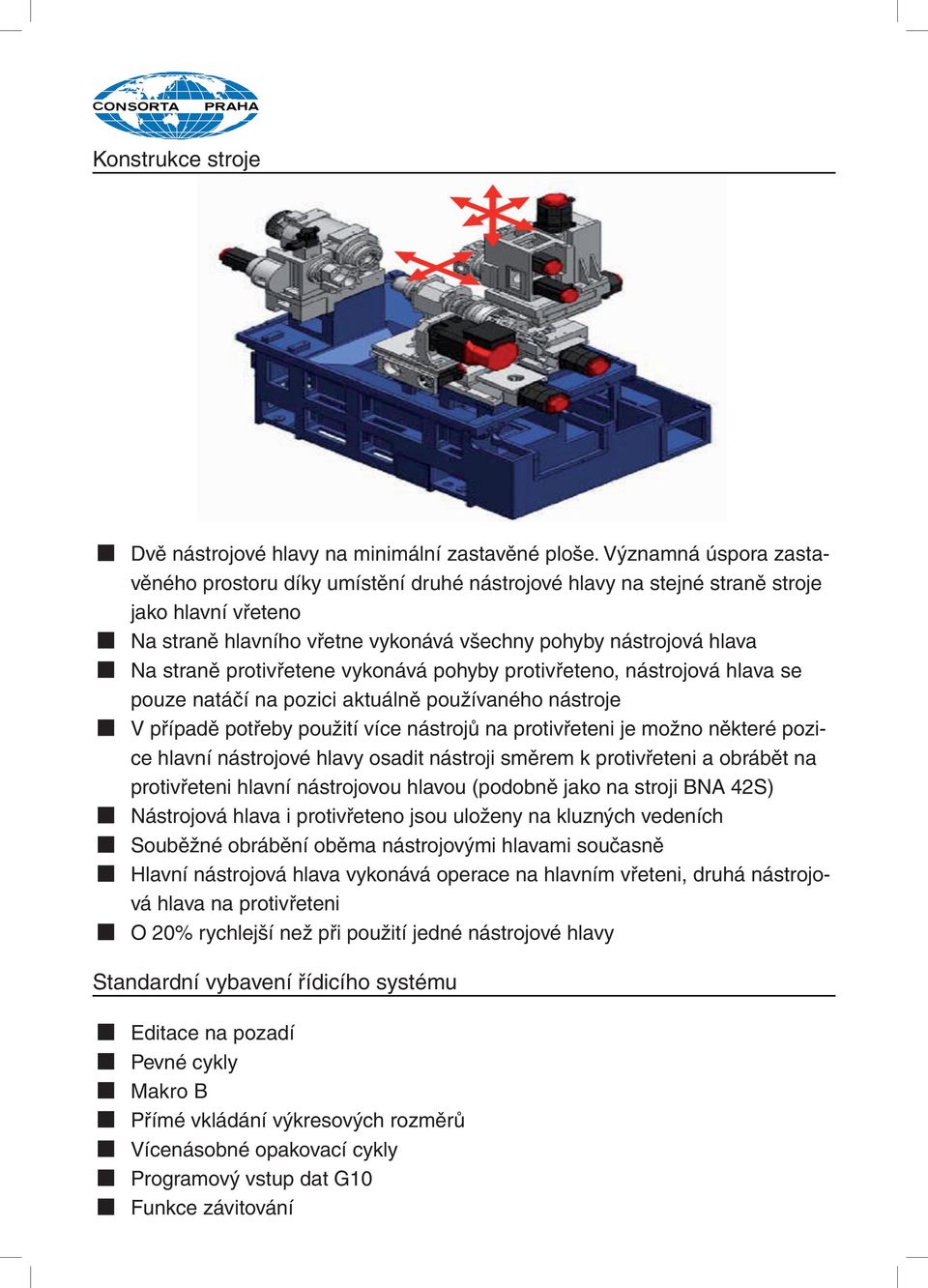

8 Konstrukce stroje Dvě nástrojové hlavy na minimální zastavěné ploše. Významná úspora zastavěného prostoru díky umístění druhé nástrojové hlavy na stejné straně stroje jako hlavní vřeteno Na straně hlavního vřetne vykonává všechny pohyby nástrojová hlava Na straně protivřetene vykonává pohyby protivřeteno, nástrojová hlava se pouze natáčí na pozici aktuálně používaného nástroje V případě potřeby použití více nástrojů na protivřeteni je možno některé pozice hlavní nástrojové hlavy osadit nástroji směrem k protivřeteni a obrábět na protivřeteni hlavní nástrojovou hlavou (podobně jako na stroji BNA 42S) Nástrojová hlava i protivřeteno jsou uloženy na kluzných vedeních Souběžné obrábění oběma nástrojovými hlavami současně Hlavní nástrojová hlava vykonává operace na hlavním vřeteni, druhá nástrojová hlava na protivřeteni O 20% rychlejší než při použití jedné nástrojové hlavy Standardní vybavení řídicího systému Editace na pozadí Pevné cykly Makro B Přímé vkládání výkresových rozměrů Vícenásobné opakovací cykly Programový vstup dat G10 Funkce závitování

9 Příklad: Porovnání času obrábění na stroji BNA-42S a BNA-42 DHY Celkový čas obráběcího cyklu Materiál: Ø polotovaru: 35 mm BNA-42S (2 vřetena, 1 nástrojová hlava) Řezný čas HV Vedlejší čas HV Řezný čas HV Vedlejší čas HV 240sec BNA-42DHY (2 vřetena, 2 nástrojové hlavy) -20% 193sec

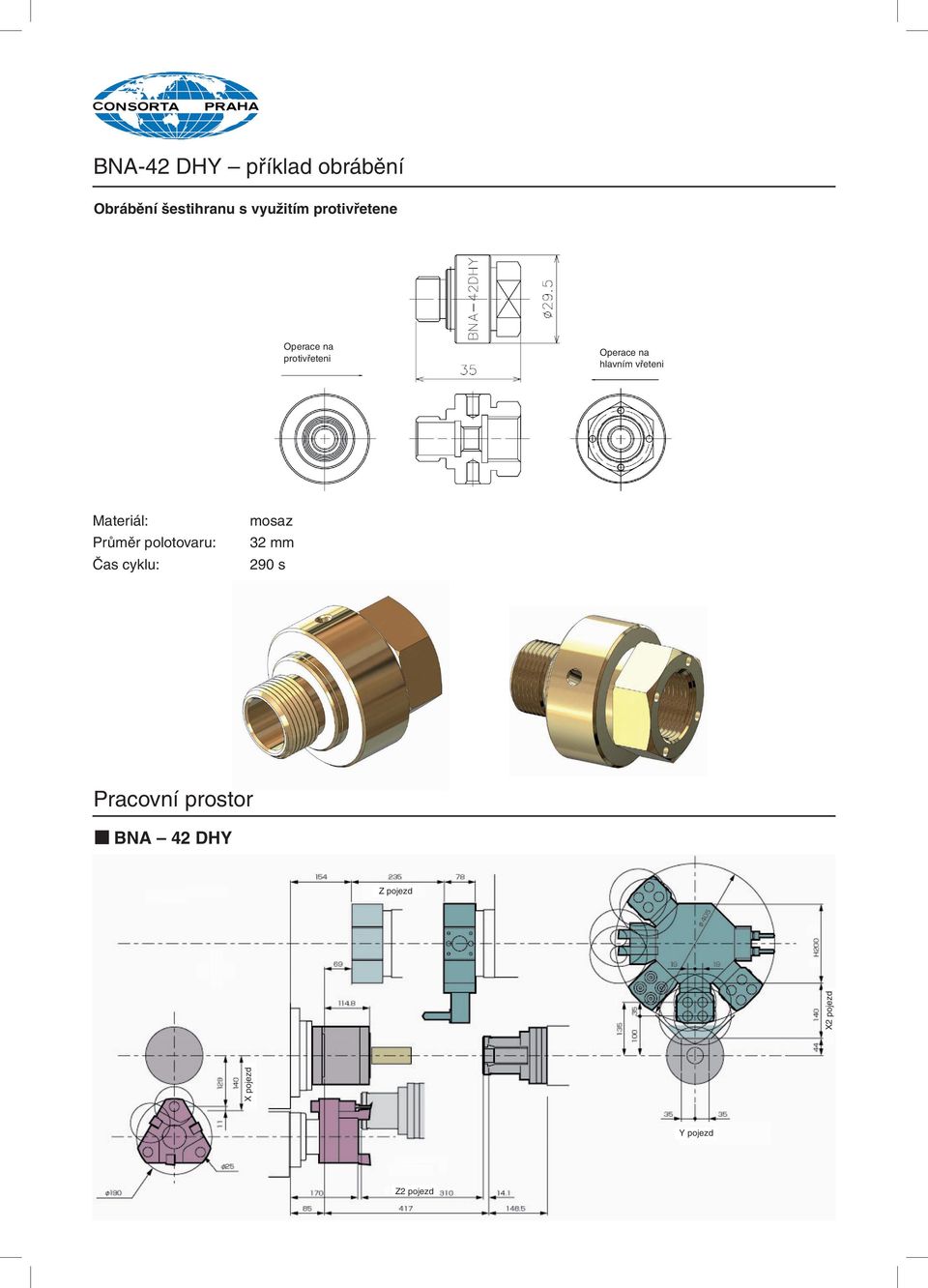

10 BNA-42 DHY příklad obrábění Obrábění šestihranu s využitím protivřetene Operace na protivřeteni Operace na hlavním vřeteni Materiál: Průměr polotovaru: Čas cyklu: mosaz 32 mm 290 s Pracovní prostor BNA 42 DHY Z pojezd X pojezd X2 pojezd Y pojezd Z2 pojezd

11 Pracovní prostor BNA 34/42 C pojezd v ose Z hlavní vřeteno kleštinové upínání koník pojezd v ose X sklíčidlo 5 pojezd koníka BNA 42 S pojezd v ose Z hlavní vřeteno kleštinové upínání protivřeteno pojezd v ose X sklíčidlo 5 pojezd v ose B

12 ZÁKLADNÍ TECHNICKÉ ÚDAJE Typ stroje BNA-34C BNA-42C BNA-42S BNA-42DHY Řídící systém FANUC 0i-TD 1 kanálový FANUC 0i-TD 1 kanálový FANUC 0i-TD 1 kanálový FANUC 0i-TD 2 kanálový Počet řízených os Kapacita stroje Max. délka (podle lopatky) mm Max. průměr tyče mm Počet vřeten Vřetena Nástrojové hlavy Poháněné nástroje Pojezdy os Provozní údaje Rozměry a hmotnost Výkon Hlavní vřeteno kw 7,5/5,5 7,5/5,5 7,5/5,5 7,5/5,5 (30 min/trvale) Protivřeteno kw ,5/3,7 5,5/3,7 Otáčky vřeten Hlavní vřeteno min Protivřeteno min Kleštinové upínání Sklíčidlo Zakončení vřeten Hlavní vřeteno DIN 171E DIN 173E DIN 173E DIN 173E Protivřeteno DIN 171E DIN 171E Hlavní vřeteno 5 (127 mm) 5 (127 mm) 5 (127 mm) 5 (127 mm) Protivřeteno Hlavní vřeteno Rovné 110 mm Rovné 110 mm Rovné 110 mm Rovné 110 mm Protivřeteno Speciální Speciální Počet nástrojových hlav Typ nástrojových hlav Miyano Miyano Miyano Miyano Počet nástrojových pozic NH1 8 (16 poloh indexace) 8 (16 poloh indexace) 8 (16 poloh indexace) 8 (16 poloh indexace) NH Průřez nože NH1, NH2 mm Průměr tyče NH1, NH2 mm Ø25 Ø25 Ø25 Ø25 Čas indexace NH1, NH2 sec 0,2 0,2 0,2 0,2 Počet míst NH1/NH2 8/--- 8/--- 8/--- 8/--- Otáčky NH1/NH2 min / / / /--- Výkon NH1/NH2 kw 2,8 (8 Nm)/--- 2,8 (8 Nm)/--- 2,8 (8 Nm)/--- 2,8 (8 Nm)/--- X1 mm NH1 Y1 mm ±35 Z1 mm X2 mm Protivřeteno Z2 mm B mm Obsah chladící kapaliny l Instalovaný příkon kva Potřebný tlak vzduchu bar Výška stroje mm Výška k ose vřetena mm Půdorys mm 2150 x x x x 1460 Hmotnost mm S ohledem na neustálé vývojové změny prováděné výrobcem jsou údaje nezávazné. Váš partner CONSORTA Praha s.r.o. Poděbradská 12 Praha 9 Tel , Fax consorta@consorta.cz
