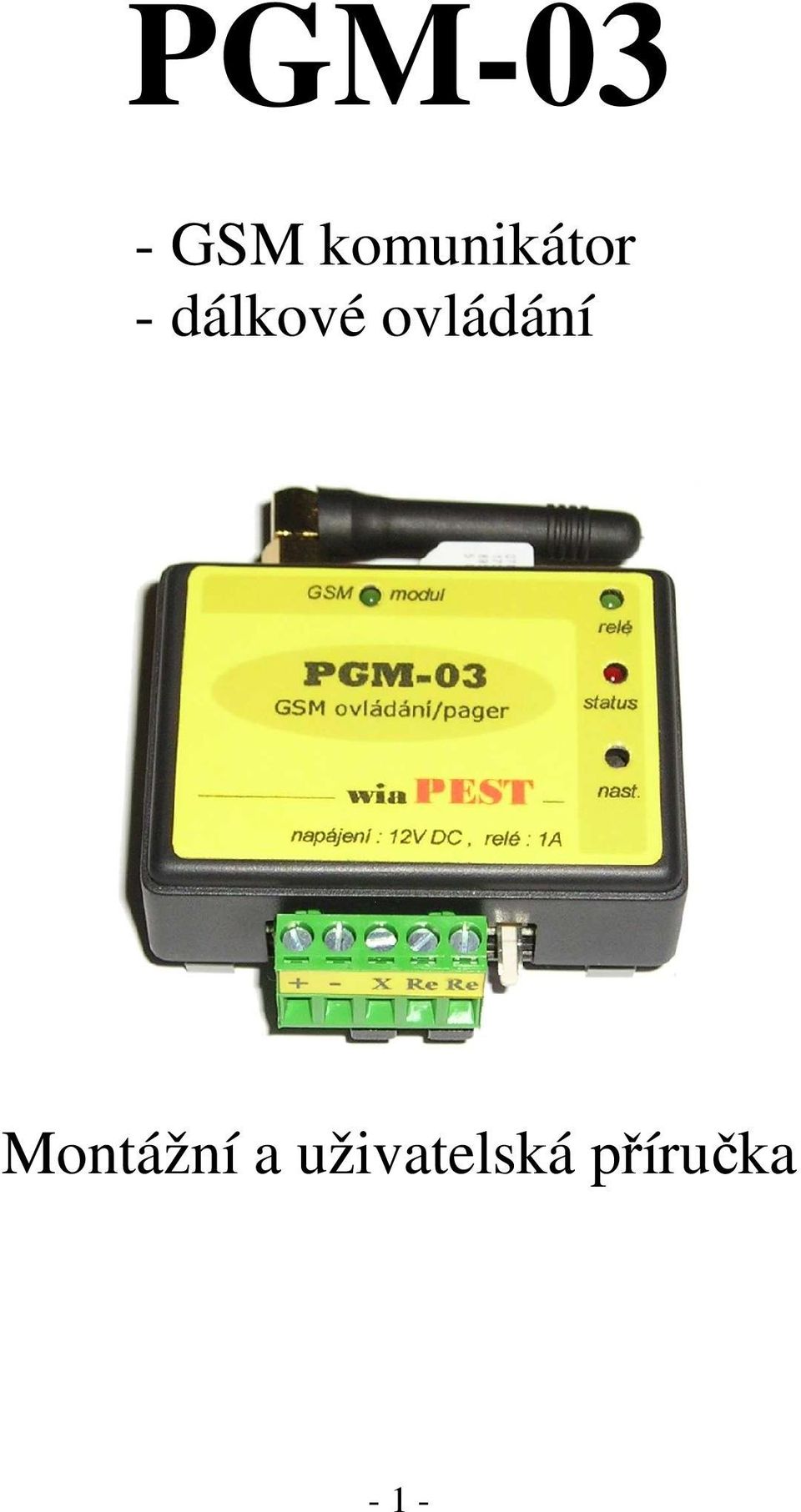

1 PGM-03 - GSM komunikátor - dálkové ovládání Montážní a uživatelská příručka - 1 -

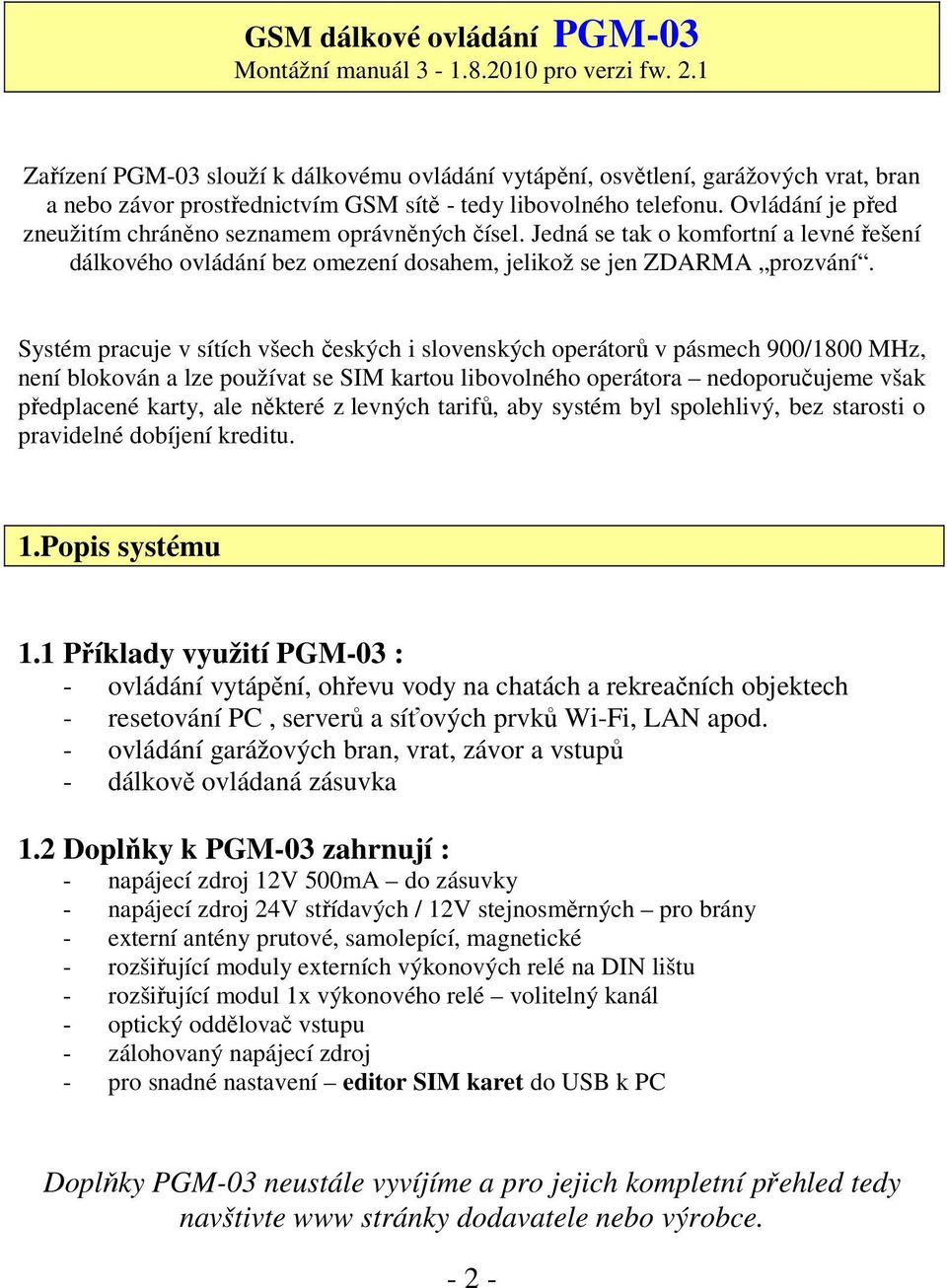

2 GSM dálkové ovládání PGM-03 Montážní manuál pro verzi fw. 2.1 Zařízení PGM-03 slouží k dálkovému ovládání vytápění, osvětlení, garážových vrat, bran a nebo závor prostřednictvím GSM sítě - tedy libovolného telefonu. Ovládání je před zneužitím chráněno seznamem oprávněných čísel. Jedná se tak o komfortní a levné řešení dálkového ovládání bez omezení dosahem, jelikož se jen ZDARMA prozvání. Systém pracuje v sítích všech českých i slovenských operátorů v pásmech 900/1800 MHz, není blokován a lze používat se SIM kartou libovolného operátora nedoporučujeme však předplacené karty, ale některé z levných tarifů, aby systém byl spolehlivý, bez starosti o pravidelné dobíjení kreditu. 1.Popis systému 1.1 Příklady využití PGM-03 : - ovládání vytápění, ohřevu vody na chatách a rekreačních objektech - resetování PC, serverů a síťových prvků Wi-Fi, LAN apod. - ovládání garážových bran, vrat, závor a vstupů - dálkově ovládaná zásuvka 1.2 Doplňky k PGM-03 zahrnují : - napájecí zdroj 12V 500mA do zásuvky - napájecí zdroj 24V střídavých / 12V stejnosměrných pro brány - externí antény prutové, samolepící, magnetické - rozšiřující moduly externích výkonových relé na DIN lištu - rozšiřující modul 1x výkonového relé volitelný kanál - optický oddělovač vstupu - zálohovaný napájecí zdroj - pro snadné nastavení editor SIM karet do USB k PC Doplňky PGM-03 neustále vyvíjíme a pro jejich kompletní přehled tedy navštivte www stránky dodavatele nebo výrobce

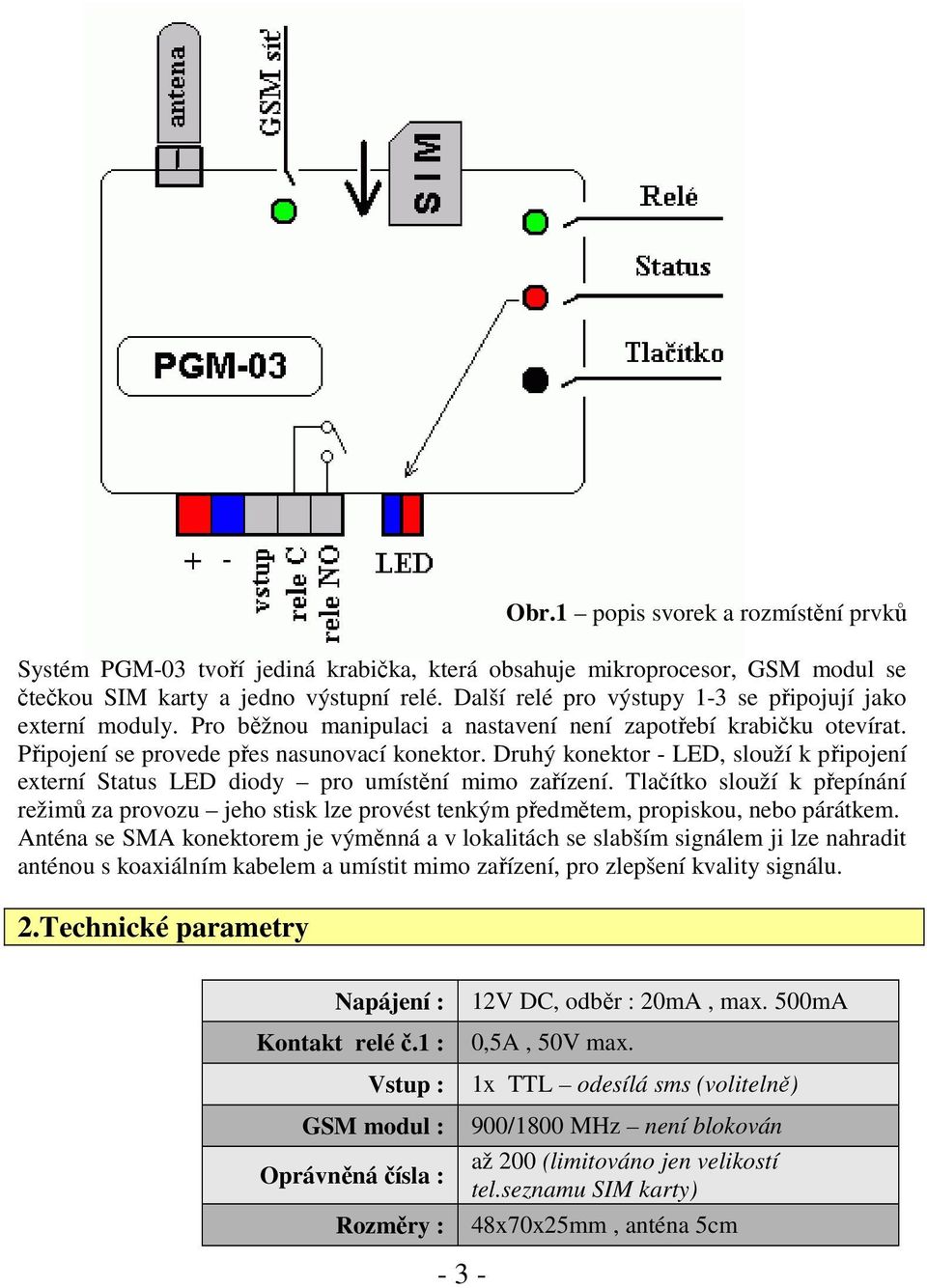

3 Obr.1 popis svorek a rozmístění prvků Systém PGM-03 tvoří jediná krabička, která obsahuje mikroprocesor, GSM modul se čtečkou SIM karty a jedno výstupní relé. Další relé pro výstupy 1-3 se připojují jako externí moduly. Pro běžnou manipulaci a nastavení není zapotřebí krabičku otevírat. Připojení se provede přes nasunovací konektor. Druhý konektor - LED, slouží k připojení externí Status LED diody pro umístění mimo zařízení. Tlačítko slouží k přepínání režimů za provozu jeho stisk lze provést tenkým předmětem, propiskou, nebo párátkem. Anténa se SMA konektorem je výměnná a v lokalitách se slabším signálem ji lze nahradit anténou s koaxiálním kabelem a umístit mimo zařízení, pro zlepšení kvality signálu. 2.Technické parametry Napájení : Kontakt relé č.1 : Vstup : GSM modul : Oprávněná čísla : Rozměry : 12V DC, odběr : 20mA, max. 500mA 0,5A, 50V max. 1x TTL odesílá sms (volitelně) 900/1800 MHz není blokován až 200 (limitováno jen velikostí tel.seznamu SIM karty) 48x70x25mm, anténa 5cm - 3 -

4 Obr. 2 příklad zapojení s využitím vnitřního relé ke spínání žárovky Signalizace provozu LED diodami LED status LED GSM síť LED relé 1 Svítí Zpracovává se volání / volá Svítí Relé sepnuto 2 3 Nesvítí Zařízení je vypnuto Bliká pravidelně Zařízení je v pohotovosti připraveno na volání Nesvítí GSM modul je vypnut Bliká 1x za sekundu GSM modul není zasíťován, nebo je problém se SIM kartou. Nesvítí Relé rozepnuto 4 Krátký záblesk a bliknutí Zařízení je v učícím režimu Bliká 1x za 3 sekundy GSM modul je v síti a má signál 5 Zabliká cca každou minutu Zařízení se nespustilo, chyba SIM karty, nebo jiná porucha. Po zapnutí je potřeba vyčkat přibližně 1 minutu, než se načte nastavení a GSM modul zasíťuje LED GSM přejde z režimu 3 do režimu 4. Asi po 1-2 minutách LED status bliká v režimu 3 a pager čeká příchozí volání zařízení je v provozu

5 3.Uvedení do provozu Veškeré nastavení se provádí v telefonním seznamu na SIM kartě - v položce SETUP. Název SETUP musí být zadán velkými písmeny a telefonní číslo začínat znaménkem +. Tuto položku si pager vytvoří při prvním zapnutí sám, ale lze ji před prvním spuštěním vložit i ručně. Další telefonní čísla na SIM kartě jsou oprávněná čísla k ovládání výstupů. 3.1 První spuštění a odzkoušení Připojte zdroj napájení GSM pageru do svorkovnice, viz. obr.2. K odzkoušení funkce a seznámení se s výrobkem nemusíte zatím připojovat svorky relé jeho stav signalizuje zelená LED dioda. Připravte si SIM kartu, která má vypnutý požadavek na PIN kód a je aktivovaná lze se na ni dovolat!! Ještě před použitím je nejlepší telefonní seznam SIM karty smazat. Potom ji zasuňte do držáku, viz obr.1. Kontaktní plošky směřují dolů, roh karty ven. Zasunujte opatrně do vodící drážky a až na doraz. Se SIM kartou manipulujte vždy při vypnutém napájení PGM!!! Spusťte pager připojením napájení. Vyčkejte na rozblikání LED GSM signálu modul se zasíťuje, vytvoří na SIM kartě konfigurační položku SETUP ve výchozím tvaru a přibližně za 1 minutu je systém připraven přijímat volání červená LED pravidelně bliká. Výchozí tvar položky SETUP je , tzn. - relé spíná na 2 sekundy po prozvonění a reaguje okamžitě na zavolání z libovolného telefonního čísla (nepoužívá se seznam oprávněných čísel). Rovněž zpětné potvrzení je vypnuto, aby nezdržovalo při rychlém ovládání. Toto nastavení lze využít k odzkoušení, případně jej poté ručně změnit (editací položky SETUP v mobilním telefonu nebo čtečce SIM karet). 4.Konfigurace a nastavení - Význam čísla SETUP v telefonním seznamu SIM karty : Změna hodnot položky SETUP se provádí vyjmutím SIM karty z PGM (vypněte napájení PGM před manipulací se SIM kartou!!) a vložením do mobilního telefonu, nebo editoru SIM karet změnou tlf. čísla SETUP a opětovným vložením do PGM

6 SETUP : pozice Rozsah hodnot Význam + Povinný znak a Relé I. 0 přepínací režim 1 9 sekundy x c Určuje, zda relé bude každým povelem měnit svůj stav přepínat, nebo sepne na nastavenou dobu (počet sekund). b c d e f Relé II. 0 přepínací režim 1 9 sekundy x c Násobek času 0 1 sekunda 1 9 = x sekund Vypnout autorizaci? 0 NE, 1 ANO Jen 1 relé? 0 NE, 1 ANO 2 Postupný režim * Vypnout potvrzování? 0 potvrzuje, 1 nepotvrzuje Určuje, zda relé bude každým povelem měnit svůj stav přepínat, nebo sepne na nastavenou dobu (počet sekund). Určuje, jakým počtem sekund se bude násobit údaj v položce a, b. Je li 1, reaguje pager na každé číslo, jako by bylo oprávněné nepoužívá se tedy seznam oprávněných čísel. Je-li 1, pager zavěsí hovor ihned po prvním zazvonění netestuje se délka volání pro ovládání druhého relé. Pager zpětně nevolá, je-li volba aktivní. Ideální, pokud máme ovládané zařízení na dohled a potvrzení nepotřebujeme.

7 4.1 Popis jednotlivých položek a,b,c) nastavení časů relé Impulsní režim spíná na nastavený čas Nastavení doby sepnutí relé I. se provádí kombinací vhodné hodnoty v pozici a a k tomu násobku v pozici c. Násobek je společný pro obě relé I. i II. Výsledkem násobení obou hodnot je délka sepnutí relé. Příklad : Požadujeme, aby relé I. spínalo na dobu 12 sekund, nastavíme : a= 6, c= 2. Tzn. 6 x 2 sekundy = 12 sekund pro relé I. 0 - Přepínací režim mění střídavě svůj stav Lze nastavit, aby relé změnilo s každým prozvoněním svůj stav nastavíme-li v pozici a, nebo b číslo 0, odpovídající relé se bude chovat jako přepínač. Každé prozvonění změní jeho stav. Tento stav se také ihned uloží do paměti EEPROM, takže po vypnutí napájení PGM a jeho novém zapnutí se poslední stav relé načte z paměti. d) autorizace Autorizace je proces, při kterém se telefonní číslo, volající na PGM porovnává s čísly, uloženými v telefonním seznamu SIM karty. Je-li nalezena shoda, provede se odpovídající akce na výstupním relé, pokud je číslo cizí, systém pouze odmítne hovor. Jsou případy, kdy je zbytečné, aby systém telefonní čísla ověřoval, případně by bylo složité je ukládat. Proto lze ověřování vypnout nastavením pozice d na 1. Nyní je každé volající číslo oprávněno ovládat relé. Využití najde zejména u veřejných vjezdových závor, kde je zbytečné evidovat všechna telefonní čísla, nebo u méně kritických míst, kde nehrozí vyzrazení telefonního čísla PGM a současně není problém náhodné sepnutí výstupu např. voláním omylem. Stačí pouze utajit telefonní číslo modulu. e) jen 1 relé? Systém rozlišuje dle délky volání snahu sepnout první, nebo druhé relé. Krátkým voláním ( maximálně 3 zazvonění ) a zavěšením hovoru volajícím sepneme první relé. Dlouhým voláním ( až systém zavěsí sám - cca 6 zazvonění), sepneme druhé relé. V případě, kdy využijeme jen 1 relé, by tato procedura zbytečně zdržovala. Proto lze nastavením 1 v pozici e aktivovat funkci jen jedno relé a hovor je zavěšován okamžitě

8 * postupný režim SETUP e = 2 využívá se hlavně pro současné ovládání brány i garážových vrat. Ihned po zavolání sepne první relé otevře se brána. Pokud voláme dále, po 10 sekundách se sepne i druhé relé a hovor se zavěsí. Pokud po sepnutí prvního relé zavěsíme sami, druhé relé se nesepne. Příklad : - Chceme otevřít bránu i garážová vrata voláme, dokud PGM-03 sám nezavěsí. - Chceme otevřít pouze bránu (auto parkuje venku) zavoláme a jakmile se začne otevírat brána, zavěsíme hovor. f) zpětné potvrzování V případě, kdy ovládáme relé jako přepínač, je vhodné, aby pager zpětně ohlásil, zda akci provedl a zda je nyní relé zapnuto, nebo vypnuto. Proto standardně pager po každé akci zavolá zpět na číslo, které jej ovládalo, aby tuto informaci sdělil. Děje se tak pomocí délky zpětného volání a jeho počtem (1x/2x). Zavolá-li pager zpět a zvoní krátce - relé se právě vypnulo. Zavolá-li pager zpět a zvoní dlouze (15 sekund) - relé se právě zapnulo. Volá-li zpět pager jednou - ovládali jsme 1. relé. Pokud pager stav ohlásí dvakrát po sobě - ovládali jsme 2. relé. Jelikož ne vždy je zpětné potvrzení potřeba zejména tam, kde na zařízení vidíme, lze tuto funkci vypnout, neboť by zdržovala při ovládání. Provede se tak nastavením položky f na 1. Důležité!! Také je vhodné potvrzování vypnout, mohou-li zařízení ovládat i cizí čísla pokud by zpětné volání někdo záměrně vyzvedával, pager by vlastně prováděl zpoplatněné hovory a utrácel peníze. 5. Automatické ukládání telefonních čísel učící režim Pro využití funkce aut.ukládání je nutné, aby položka d v SETUP byla nastavena na 0 musí výt zapnuta autorizace (jinak nemá ukládání čísel žádný význam) Tlačítkem na čelní straně přístroje uvedeme PGM do tzv. učícího režimu. Prozvoněním pageru doposud neuloženým číslem se toto číslo samo uloží do telefonního seznamu se jménem ve tvaru N Každé další prozvonění neznámým číslem jej rovněž uloží. Lze tak tedy naučit všechna oprávněná čísla pouhým postupným prozváněním

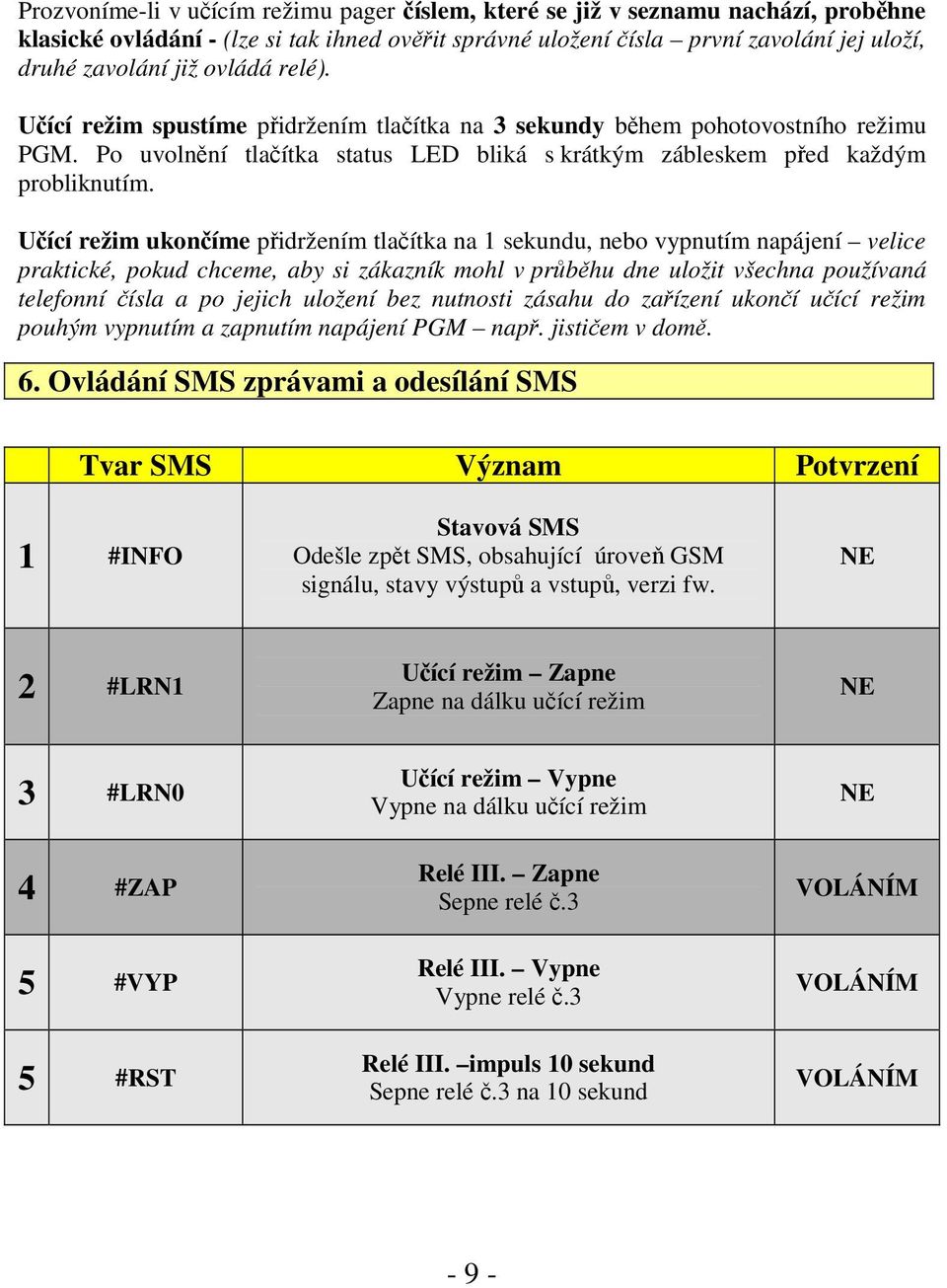

9 Prozvoníme-li v učícím režimu pager číslem, které se již v seznamu nachází, proběhne klasické ovládání - (lze si tak ihned ověřit správné uložení čísla první zavolání jej uloží, druhé zavolání již ovládá relé). Učící režim spustíme přidržením tlačítka na 3 sekundy během pohotovostního režimu PGM. Po uvolnění tlačítka status LED bliká s krátkým zábleskem před každým probliknutím. Učící režim ukončíme přidržením tlačítka na 1 sekundu, nebo vypnutím napájení velice praktické, pokud chceme, aby si zákazník mohl v průběhu dne uložit všechna používaná telefonní čísla a po jejich uložení bez nutnosti zásahu do zařízení ukončí učící režim pouhým vypnutím a zapnutím napájení PGM např. jističem v domě. 6. Ovládání SMS zprávami a odesílání SMS Tvar SMS Význam Potvrzení 1 #INFO Stavová SMS Odešle zpět SMS, obsahující úroveň GSM signálu, stavy výstupů a vstupů, verzi fw. NE 2 #LRN1 Učící režim Zapne Zapne na dálku učící režim NE 3 #LRN0 4 #ZAP 5 #VYP 5 #RST Učící režim Vypne Vypne na dálku učící režim Relé III. Zapne Sepne relé č.3 Relé III. Vypne Vypne relé č.3 Relé III. impuls 10 sekund Sepne relé č.3 na 10 sekund NE VOLÁNÍM VOLÁNÍM VOLÁNÍM - 9 -

10 Pokud je zapnutá autorizace, přijímá modul z oprávněných čísel SMS zprávy s příkazy. Je-li autorizace vypnutá, lze příkaz zaslat z libovolného čísla. V tomto případě je počet odpovědí na tyto zprávy omezen u příkazu #INFO max. 20 dotazů, potom se odesílání zablokuje ochrana před zneužitím a propsáním kreditu. Úspěšné provedení příkazů pro ovládání třetího relé je potvrzeno zpětným zavoláním na číslo, které odesílalo povel. (pokud je potvrzování povoleno) Popis odpovědi na příkaz #INFO : Po zaslání sms zdrávy ve tvaru #INFO vrátí PGM-03 na číslo, ze kterého byla zpráva odeslána odpověď. Tato obsahuje informace o síle signálu, stavech vstupů, výstupů, označení výrobce a verzi firmware v komunikátoru. Význam jednotlivých zkratek : SIG - Po instalaci zařízení je vhodné si ověřit, zda je přijímaný signál dostatečný aby se zařízení nedostalo mimo síť, kdy by se na něj nedalo dovolat. Síla signálu je uváděna v rozsahu 1-31 jednotek, kde 1 je nejslabší signál. Doporučená úroveň je 15 jednotek a vyšší. R1, R2, R3-0 = relé vypnuto, 1 = relé sepnuto, x = relé je v impulsním módu. I1, I2-0 = vstup v klidu, 1 = vstup aktivován 6.2 odeslání poplachové SMS rozpojením vstupu svorka X Zařízení umožňuje odeslat SMS zprávu o narušení (rozpojením, nebo spojením svorky X na zelené svorkovnici s mínus pólem napájení). Rozpojení odešle zprávu Alarm, spojení zprávu Klid. Počet odeslaných zpráv je omezen na 5. Pak se zasílání zablokuje až do prozvonění PGM-03 libovolným číslem - ochrana kreditu pro případ poruchy. Chcete-li využívat odesílání SMS, musíte do telefonního seznamu uložit telefonní číslo, na které se mají zprávy zasílat se jménem SMS1. příklad : SMS

11 7. Možné problémy a řešení Chování Možná příčina Odstranění chyby Zelená LED GSM síť nesvítí Nesprávná polarita napájení, nedostatečné napětí na napájecích svorkách Změňte polaritu, změřte napětí na svorkách + a -, musí být v rozmezí 12-14V. Zelená LED GSM síť bliká rychleji, než 1x za 3 sekundy Slabý signál operátora, špatně vložená SIM karta, nebo je zapnutý PIN kód na SIM kartě Zkuste změnit polohu antény, příp. zařízení, zkontrolujte v telefonu, zda se SIM karta zasíťuje a nepožaduje PIN kód, zkontrolujte zdroj, zda dokáže dodat dostatečný proud pro zasíťování modulu Červená LED status nebliká ani po minutě Pravděpodobně nastal problém se čtením, nebo uložením čísel na SIM kartu Vyresetujte zařízení odpojením a připojením napájení, případně vymažte SIM kartu v telefonu a proveďte nastavení PGM nereaguje na volající číslo Číslo, ze kterého voláte má potlačeno odeslání čísla volajícího Zkontrolujte zavoláním na svůj telefon, zda se zobrazí číslo volajícího PGM nepotvrzuje nevolá zpět po sepnutí relé Není zapnuté potvrzování, nedostatečný kredit na SIM kartě, z vložené SIM karty nelze uskutečnit hovor Zkontrolujte, zda po vložení SIM karty do mobilního telefonu z ní lze bez problémů volat PGM nezasílá SMS Problém s odesíláním SMS u vložené SIM karty, zablokovaný čítač maximálního počtu odeslaných SMS Zavolejte na číslo PGM, pro vynulování čítače SMS, vyresetujte napájení PGM, odzkoušejte zasílání SMS vložením karty do mobilního telefonu

12 Poznamenejte si vaše nastavení pro pozdější snadné úpravy : Název položky Číslo Poznámka SETUP + Konfigurační pole 1 SMS Poplachová SMS
