1 Tracker Auto-GPS návod k použití Specifikace Rozměry Hmotnost Síť Rozsah pásma GPS čip GSM/GPRS modul Citlivost GPS Přesnost GPS Nastartování Auto nabíječka Nabíječka Baterie Výdrž Pracovní teplota Vlhkost 64 x 46 x 17 mm 50 g GSM/GPRS 850/1800/1900 Mhz nebo 900/1800/1900 MHz SIRF3 Siemens MC55/ dbm 5 m Studený start 45s Teplý start 35s Horký start 1s V (převodník) 220 V 5V Nabíjecí výměnná 3.7 V, 1000 mah, Li-ion 48 hodin (standby) -20 C až +55 C 5 90% (nesmí kondenzovat) Použití

2 Baterie a napájení Při prvním zapojení trackeru do nabíječky, nechte baterii nabíjet 8 12 hodin. Používejte pouze baterii a nabíječku určenou výrobcem. Tracker obsahuje Lithium- Iontovou (Li-ion) baterii, která má výdrž až 48 provozních hodin. Instalace SIM karty Ujistěte se, že je na SIM kartě vypnuta kontrola PINu. 1. Otevřete zadní kryt 2. Stiskněte kovový plíšek, posuňte jej doleva a poté odklopte. 3. Vložte SIM kartu a zasuňte držící plíšek zpět 4. Vložte baterii a kryt acker Auto-S návod k použití Zapnutí přístroje Vložte SIM kartu a baterii do přístroje. Př i prvním zapnutí se tracker inicializuje a uvede do továrního nastavení GSM a GPS signál se aktivuje do 40 sekund. Dostatečný signál je indikován bliknutím kontrolní LED diody v intervalu 4 sekund, v opačném případě trvale svítí. Jakmile je příjem GPS signálu aktivní, můžete pokračovat v dalším nastavování. Inicializace (opatrně vymaže všechna nastavení!!!) Zašlete SMS s textem beginheslo do přístroje. Přístroj zašle zpět SMS begin ok inicializuje všechna nastavení. (Tovární nastavené heslo je ) begin Změna hesla Pošlete SMS ve tvaru passwordstaréheslonové heslo. Příklad password tedy password mezera Nové heslo si dobře zapamatujte. Heslo musí mít 6 čísel Autorizace telefoního čísla Příklad admin nebo admin Úspěšná autorizace je potvrzena SMS zprávou admin ok! Zrušení autorizace: Zašlete SMS ve tvaru: noadminheslo telefonníčíslo Příklad noadmin r Auto-GPS návod k použití

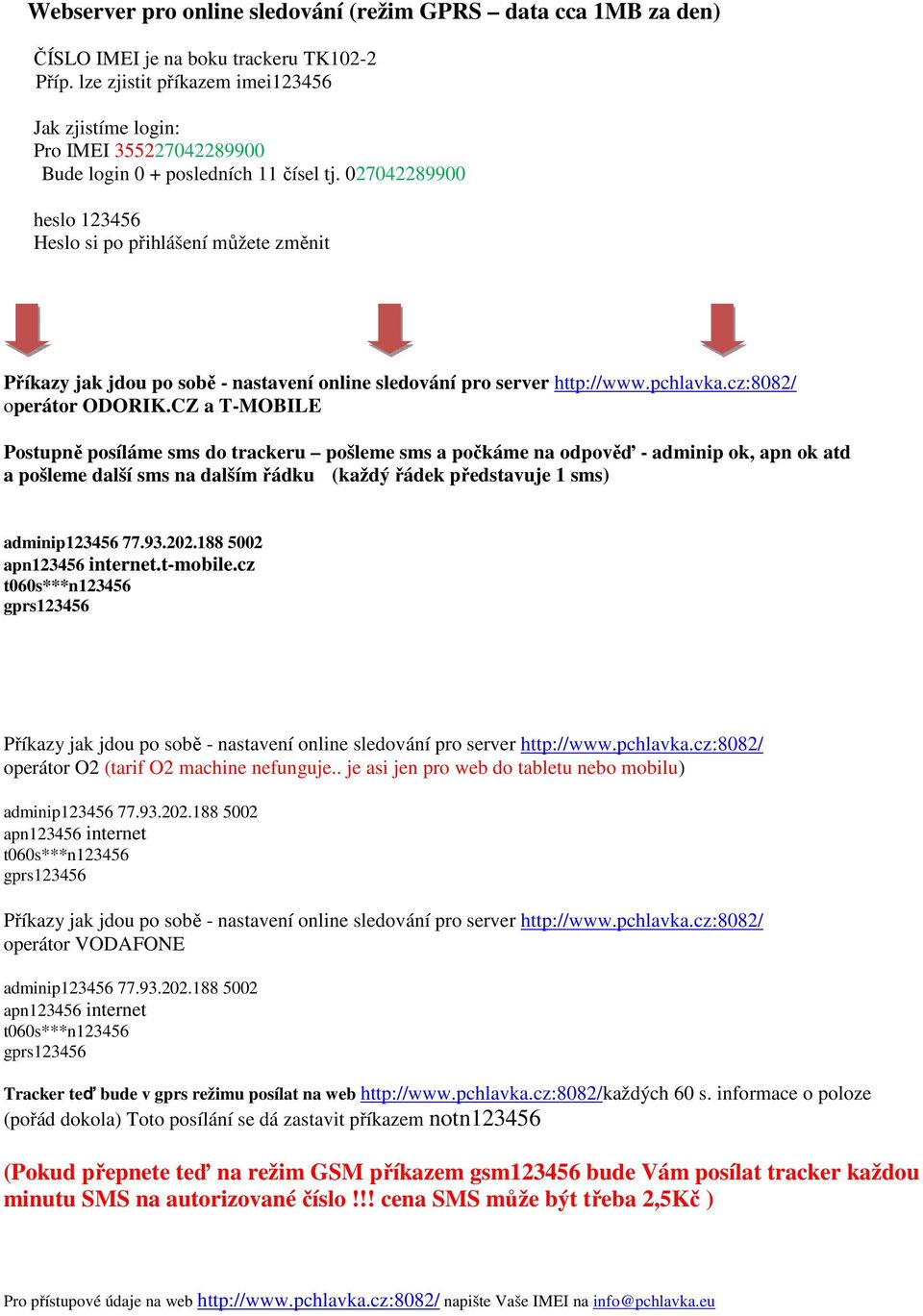

3 Webserver pro online sledování (režim GPRS data cca 1MB za den) ČÍSLO IMEI je na boku trackeru TK102-2 Příp. lze zjistit příkazem imei Jak zjistíme login: Pro IMEI Bude login 0 + posledních 11 čísel tj heslo Heslo si po přihlášení můžete změnit Příkazy jak jdou po sobě - nastavení online sledování pro server operátor ODORIK.CZ a T-MOBILE Postupně posíláme sms do trackeru pošleme sms a počkáme na odpověď - adminip ok, apn ok atd a pošleme další sms na dalším řádku (každý řádek představuje 1 sms) adminip apn internet.t-mobile.cz t060s***n gprs Příkazy jak jdou po sobě - nastavení online sledování pro server operátor O2 (tarif O2 machine nefunguje.. je asi jen pro web do tabletu nebo mobilu) adminip apn internet t060s***n gprs Příkazy jak jdou po sobě - nastavení online sledování pro server operátor VODAFONE adminip apn internet t060s***n gprs Tracker teď bude v gprs režimu posílat na web 60 s. informace o poloze (pořád dokola) Toto posílání se dá zastavit příkazem notn (Pokud přepnete teď na režim GSM příkazem gsm bude Vám posílat tracker každou minutu SMS na autorizované číslo!!! cena SMS může být třeba 2,5Kč ) Pro přístupové údaje na web napište Vaše IMEI na info@pchlavka.eu

4 Příklad jednoduché montáže zařízení tracker tk102 do automobilu Otevřeme kapotu a najdeme si autobaterii Na autobaterii zjistíme zapojení plus a mínus /třeba zkoušečkou/ Plus obvykle označen symbolem + a vede k němu obvykle červený kabel Mínus je obvykle označen symbolem - a vede k němu obvykle černý kabel Převodník (lze dokoupit není součástí dodávky tk102) zapojíme tak že červený kablík z převodníku připojíme k + černý kablík z převodníku připojíme k - Do trackeru vložíme simkartu, baterii a magnetický kryt Tracker propojíme s převodníkem a tracker umístíme Příklady umístění:

5 Režim GSM (za SMS se platí) Po přepnutí režimu z GPRS na SMS musíme deaktivovat posílání polohy každou minutu příkazem notn Zjištění polohy za pomocí SMS V případě, že nenastavíte autorizovaná telefonní čísla, je možné získat informace z trackeru prozvoněním z jakéhokoliv telefonního čísla. V případě, že tracker bude mít uložena autorizovaná telefonní čísla, budou výzvy z neautorizovaných telefonních čísel bez odezvy. V případě, že bude tracker prozvoněn z autorizovaného telefonního čísla zašle aktuální informace o svém stavu a poloze. V případě, že v daný moment nebude mít Tracker přesný GPS signál zašle informaci s poslední známou, přesně určenou polohou. Upozornění na slabou baterii Tracker začne posílat upozornění na slabou baterii v případě, že napětí baterie poklesne pod 3.7 V. Upozornění je zasíláno v 30 min. intervalu. Formát SMS zprávy: low battery +geo informační údaje. GPS a GSM poloha Pokud má tracker signál GPS - pošle podobnou sms GPS! lat: long: speed:000.1 T:05/20/14 21:59 Pokud nemá tracker signál GPS (nemá výhled na oblohu v garáží atd..) ale má signál GSM - pošle podobnou sms GSM! Pokud potřebujete i tak zjistit přibližnou polohu trackeru podle BTS.. Další funkce... Kontrola překročení rychlosti Pro aktivaci zašlete SMS ve tvaru: speedheslo+090 (poslední číslovka určuje kontrolovanou rychlost). Jednotka potvrdí aktivaci funkce zasláním SMS speed ok. Deaktivace služby, zašlete SMS ve tvaru nospeed+heslo.

6 SOS tlačítko Stiskněte tlačítko SOS po dobu 3 sekund. Tracker zašle na autorizovaná telefonní čísla SMS zprávu s textem help me+geo informační údaje Tyto informace budou zaslány na všechna autorizované čísla každé 3 minuty. Zastavení přenosu SOS zpráv. Zaslat SMS s textem help me! Automatické sledování Zaslání 5 SMS po 30-ti s. příklad fix Hlasový dohled Tento režim umožnuje telefonické spojení se zařízením. Režimy Sledování a dohled Továrně je zařízení nastaveno pro sledování Zasláním SMS příklad monitor Zařízení se přepne do režimu monitor a zašle sms monitor ok Zasláním SMS zprávy ve tvaru tracker se jednotka přepne do režimu sledování a zašle potvrzovací SMS tracker ok Kontrola pohybu Tato funkce Vás upozorní na případ změny polohy trackeru. (vzdálenost je nastavena na 200 metrů) Nastavení kontroly pohybu: Jednotka se nesmí pohybovat 3-10 minut. Aktivace, zašlete SMS ve tvaru: moveheslo Jednotka potvrdí aktivaci funkce zasláním SMS move ok!. V případě pohybu jednotka zašle na autorizovaná telefonní čísla SMS zprávu Move+ Geo-info. každé 3 minuty Zrušení funkce:sms: nomoveheslo Geo-fence (kontrola překročení hranic oblasti) Tato funkce slouží pro kontrolu pohybu jednotky ve vybrané oblasti. Jednotka zašle informační SMS v případě překročení nastavené oblasti. Nastavení funkce geo-fencing: Jednotka se nesmí pohybovat 3-10 minut. Aktivace, zašlete SMS ve tvaru:

7 stockade zeměpisná šířka,zeměpisná délka; zeměpisná šířka, zeměpisná délka. Poznámka: 1. zeměpisná šířka a délka značí levý horní roh hranice území a 2. zeměpisná šířka a délka značí pravý spodní roh hranice území. Deaktivace, zašlete SMS ve tvaru nostockadeheslo Eurosat CS, spol. s r.o., V případě překročení hranic území vymezených odeslanými souřadnicemi zašle jednotka SMS na autorizovaná telefonní čísla ve tvaru: stockade!+geo-info. Jakmile se jednou překročí hranice je tato funkce deaktivována a musí se případně reaktivovat Příklad pro starší prodané tk102: Příikazy jak jdou po sobě - nastavení online sledování pro server 18gps.net operátor odorik.cz (t-mobile) admin APN internet.t-mobile.cz adminip GPRS t030s***n GPRS, APN nastavení Přepnutí mezi "SMS" a "GPRS" Výchozí režim je "SMS" SMS "GPRS jednotka odpoví "GPRS ok!" přepnete do režimu "GPRS". SMS "SMS bude odpověď "SMS ok!" A obnoví se režim "SMS". Nastavíme-li IP adresu, tracker bude odesílat data na web server. Zašlete SMS ve trvaru adminip mezera+ip adresa+mezera+port. Příklad: adminip Jednotka odpoví po aktivaci SMS adminip ok Nastavení apn, zašlete SMS ve tvaru Jednotka odpoví apn ok apn internet APN CZ operátorů: vodafone: internet O2: internet T-mobile: internet.t-mobile.cz APN SK operátorů: Telefonica O2 SK Slovakia: Telekom SK: Orange SK: o2internet internet internet
