Terasová markýza MALTA 4 Základní specifikace produktu 4 Návod na montáž 5

Transkript

1 Markýzy CZ

2 Obsah - Markýzy Terasová markýza MALTA 4 Základní specifikace produktu 4 Návod na montáž 5 Terasová markýza SILVER PLUS 6 Základní specifikace produktu 6 Návod na montáž 7-8 Terasová markýza AUSTRALIA 9 Základní specifikace produktu 9 Návod na montáž Terasová markýza JAMAICA 12 Základní specifikace produktu 12 Návod na montáž Terasová markýza PALLADIO 15 Základní specifikace produktu 15 Návod na montáž Terasová markýza DAKAR 18 Základní specifikace produktu 18 Návod na montáž Markýza ITALIA 21 Základní specifikace produktu 21 Návod na montáž Markýza ITALIA BALKÓNOVÁ 25 Základní specifikace produktu 25 Návod na montáž Návod na vyměření - Markýzy 28 Objednávkový formulář - Markýzy 29 - Našim cílem je vložit Vám do rukou značkový, jasně identifikovatelný výrobek. Chceme se hlásit k odpovědnosti za kvalitu a vysokou technologickou úroveň našich produktů. 2

3 MARKÝZY Markýzy Zastřešení teras, balkónů, verand a vitrín Konstrukce v barvě bílé, béžové, stříbrné nebo hnědé Možnost elektrického ovládání Velký výběr látek odolných proti větru a dešti 3

4 Terasová markýza MALTA Základní specifikace produktu Způsob upevnění na stěnu do stropu Ovládání Slouží k vytažení a zatažení markýzy Manuální klika Elektrické motor Specifikace Průměr hřídele (mm) Úhel nastavení ramen 5-70 (stěna) 5-85 (strop) Druh Návod na montáže stěna strop Počet držáků markýzy v závislosti na její šířce Barva konstrukce Stříška do 3500 mm do 4700 mm do 5900 mm do 7000 mm nelze RAL 9010 bílá RAL 1015 béžová RAL 9006 stříbrná + RAL 7021 grafitová RAL 8016 hnědá RAL 7021 grafitová nelze Standardní rozměry min. šířka (mm) max. výsuv (mm) max. šířka (mm) Ovládání klikou Ovládání motorem Druh pohonu Převodovka Délka kliky Typ pohonu Točivý moment Převodovka s klikou 11: mm AXIS (standard) 1800 mm 2200 mm AXIS-H Převodovka s klikou s posilovačem navíjení a mechanickými dorazy 5: mm 1800 mm 2200 mm NEMO-H s RTS Pohon s adaptérem a unašečem Nouzová ovládací klika Ne Ne 4

5 MARKÝZY Terasová markýza MALTA Návod na montáž Ø12, Ø12,5 5

6 Terasová markýza SILVER PLUS Základní specifikace produktu Způsob upevnění na stěnu do stropu do krovu Ovládání Slouží k vytažení a zatažení markýzy Manuální klika Elektrické motor Specifikace Průměr hřídele (mm) Úhel nastavení ramen Druh Návod na montáže 5-40 stěna strop krov Počet držáků markýzy v závislosti na její šířce do 3500 mm do 4700 mm do 5900 mm do 7000 mm Barva konstrukce Stříška nelze RAL 9010 bílá na přání Možnost volby křížových ramen. Standardní rozměry min. šířka (mm) max. výsuv (mm) max. šířka (mm) Ovládání klikou Ovládání motorem Druh pohonu Převodovka Délka kliky Typ pohonu Točivý moment Převodovka s klikou 11: mm AXIS (standard) 1800 mm 2200 mm AXIS-H Převodovka s klikou s posilovačem navíjení a mechanickými dorazy 5: mm 1800 mm 2200 mm NEMO-H s RTS Pohon s adaptérem a unašečem Nouzová ovládací klika Ne Ne 6

7 MARKÝZY Terasová markýza SILVER PLUS Návod na montáž

8 Typy držáků ,25 12,5 47, ,25 12,5 26,75 28,5 65, O 10, o , ,5 43, ,5 79, O 10, O 10, , O 10, O 12,5 O 12, ,75 72,5 22,5 38,75 12,5 12,5 22,

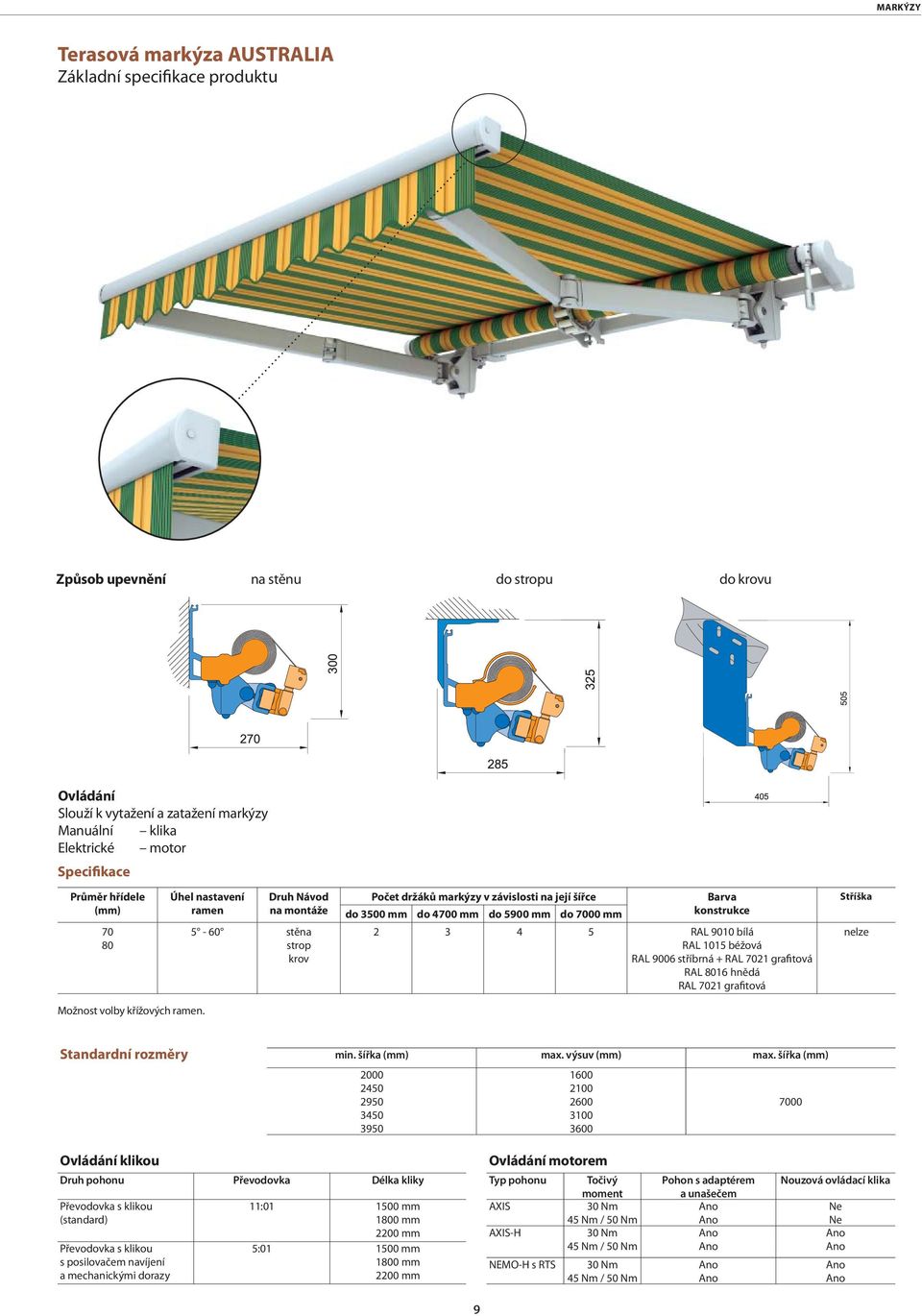

9 MARKÝZY Terasová markýza AUSTRALIA Základní specifikace produktu Způsob upevnění na stěnu do stropu do krovu Ovládání Slouží k vytažení a zatažení markýzy Manuální klika Elektrické motor Specifikace Průměr hřídele (mm) Úhel nastavení ramen Druh Návod na montáže 5 - stěna strop krov Počet držáků markýzy v závislosti na její šířce do 3500 mm do 4700 mm do 5900 mm do 7000 mm Barva konstrukce RAL 9010 bílá RAL 1015 béžová RAL 9006 stříbrná + RAL 7021 grafitová RAL 8016 hnědá RAL 7021 grafitová Stříška nelze Možnost volby křížových ramen. Standardní rozměry min. šířka (mm) max. výsuv (mm) max. šířka (mm) Ovládání klikou 9 Ovládání motorem Druh pohonu Převodovka Délka kliky Typ pohonu Točivý moment Převodovka s klikou 11: mm AXIS (standard) 1800 mm 2200 mm AXIS-H Převodovka s klikou s posilovačem navíjení a mechanickými dorazy 5: mm 1800 mm 2200 mm NEMO-H s RTS Pohon s adaptérem a unašečem Nouzová ovládací klika Ne Ne

10 Terasová markýza AUSTRALIA Návod na montáž

11 MARKÝZY Typy držáků ,25 12,5 47, ,25 12,5 26,75 28,5 65, O 10, o , ,5 43, ,5 79, O 10, O 10, , O 10, O 12,5 O 12, ,75 72,5 22,5 38,75 12,5 12,5 22,

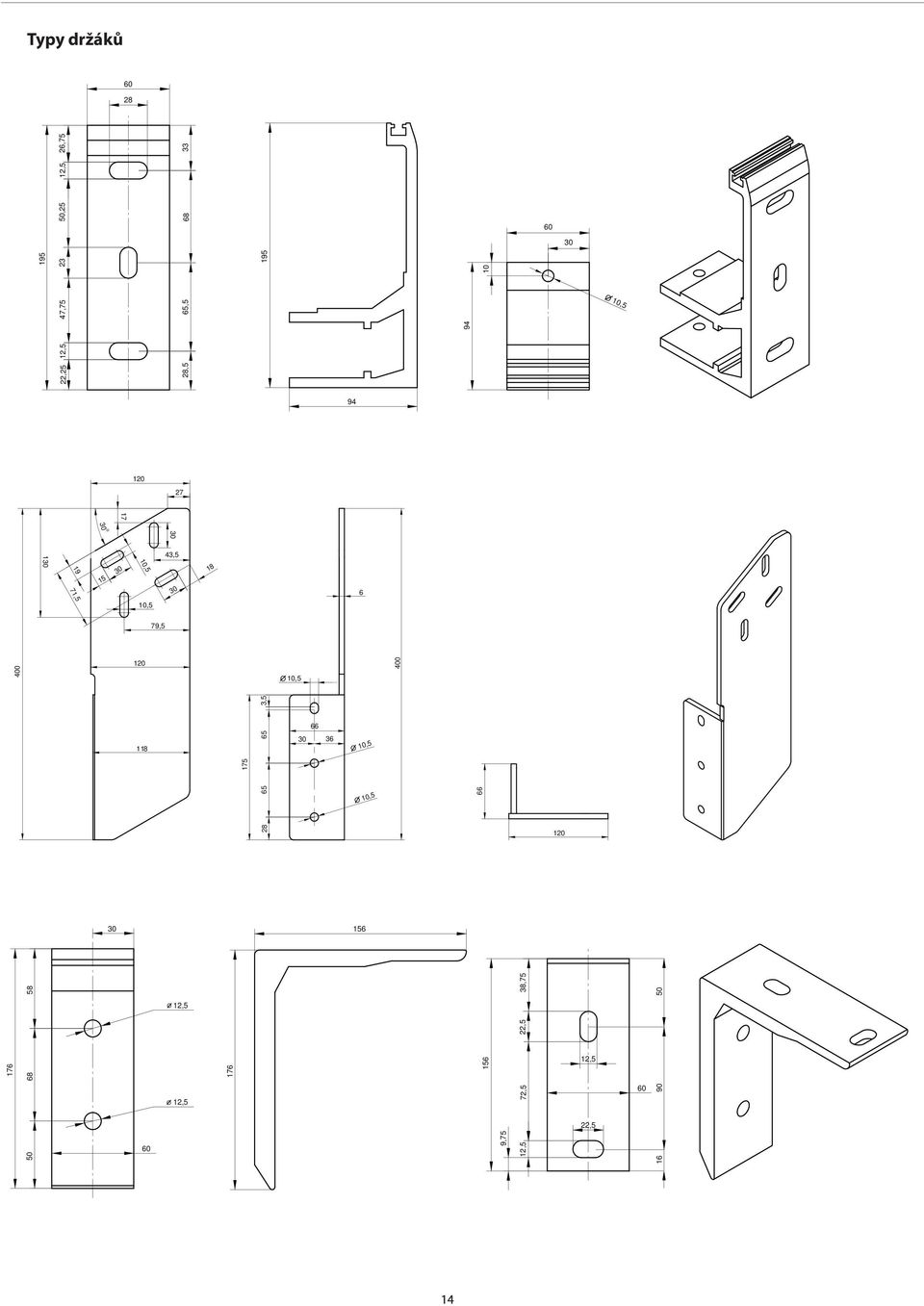

12 Terasová markýza JAMAICA Základní specifikace produktu Způsob upevnění na stěnu do stropu do krovu Ovládání Slouží k vytažení a zatažení markýzy Manuální klika Elektrické motor Specifikace Průměr hřídele (mm) Možnost volby křížových ramen. Úhel nastavení ramen Druh Návod na montáže 5-40 stěna strop krov Počet držáků markýzy v závislosti na její šířce do 3500 mm do 4700 mm do 5900 mm do 7000 mm Barva konstrukce RAL 9010 bílá RAL 1015 béžová RAL 9006 stříbrná + RAL 7021 grafitová RAL 8016 hnědá RAL 7021 grafitová Stříška na přání Standardní rozměry min. šířka (mm) max. výsuv (mm) max. šířka (mm) Ovládání klikou 12 Ovládání motorem Druh pohonu Převodovka Délka kliky Typ pohonu Točivý moment Převodovka s klikou 11: mm AXIS (standard) 1800 mm 2200 mm AXIS-H Převodovka s klikou s posilovačem navíjení a mechanickými dorazy 5: mm 1800 mm 2200 mm NEMO-H s RTS Pohon s adaptérem a unašečem Nouzová ovládací klika Ne Ne

13 MARKÝZY Návod na montáž Terasová markýza JAMAICA

14 Typy držáků ,25 12,5 47, ,25 12,5 26,75 28,5 65, O 10, o , ,5 43, ,5 79, O 10, O 10, , O 10, O 12,5 O 12, ,75 72,5 22,5 38,75 12,5 12,5 22,

15 MARKÝZY Terasová markýza PALLADIO Základní specifikace produktu Způsob upevnění na stěnu do stropu do krovu Ovládání Slouží k vytažení a zatažení markýzy Manuální klika Elektrické motor Specifikace Průměr hřídele (mm) Úhel nastavení ramen Druh Návod na montáže stěna strop krov Počet držáků markýzy v závislosti na její šířce do 3500 mm do 4700 mm do 5900 mm do 7000 mm Barva konstrukce RAL 9010 bílá RAL 1015 béžová RAL 9006 stříbrná + RAL 7021 grafitová RAL 8016 hnědá RAL 7021 grafitová Stříška nelze Standardní rozměry min. šířka (mm) max. výsuv (mm) max. šířka (mm) Ovládání klikou Ovládání motorem Druh pohonu Převodovka Délka kliky Typ pohonu Točivý moment Převodovka s klikou 11: mm AXIS (standard) 1800 mm 2200 mm AXIS-H NEMO-H s RTS Pohon s adaptérem a unašečem Nouzová ovládací klika Ne Ne 15

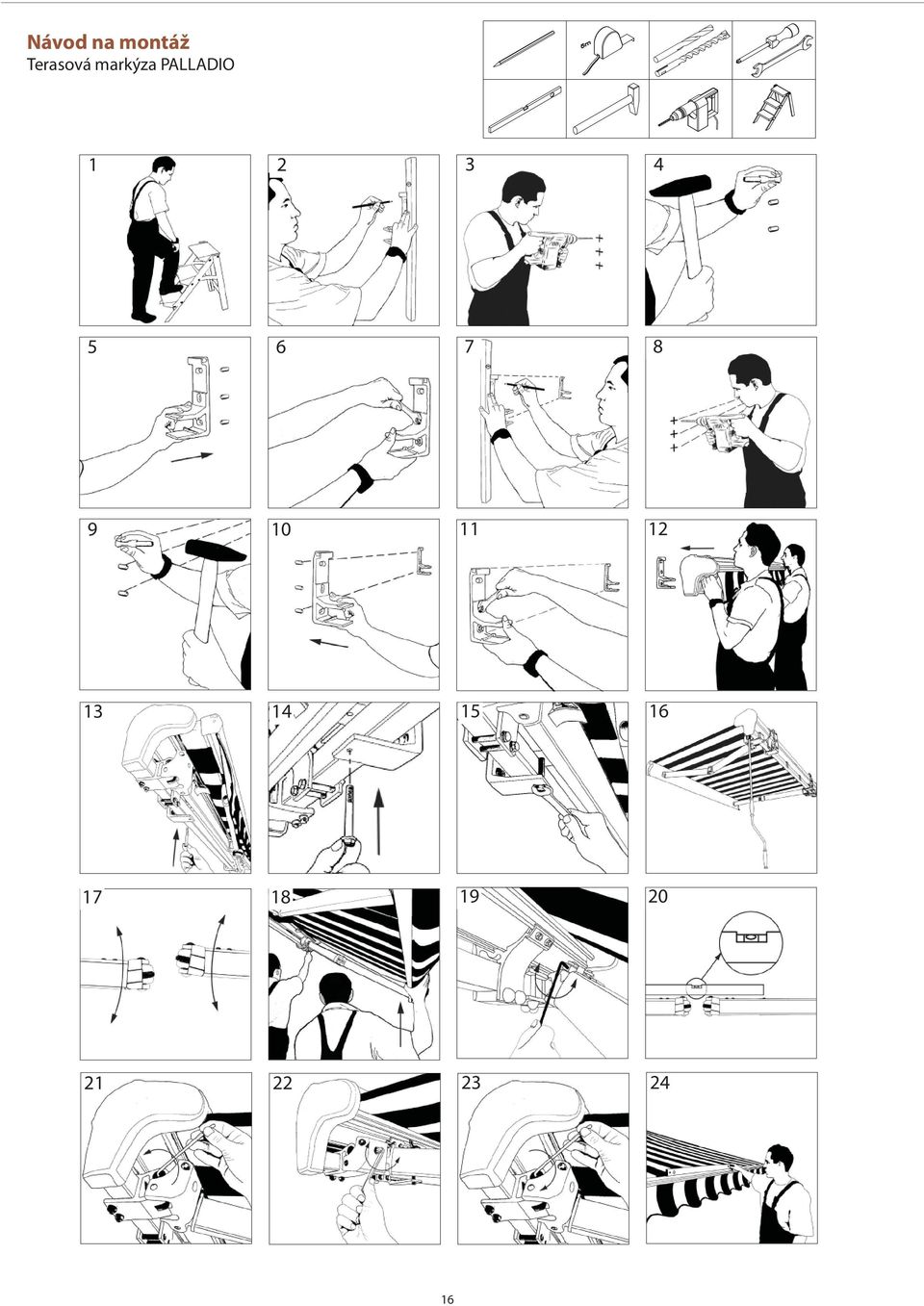

16 Návod na montáž Terasová markýza PALLADIO

17 MARKÝZY Typy držáků ,25 12,5 47, ,25 12,5 26,75 28,5 65, O 10, o , ,5 43, ,5 79, O 10, O 10, , O 10, O 12,5 O 12, ,75 72,5 22,5 38,75 12,5 12,5 22,

18 Terasová markýza DAKAR Základní specifikace produktu Způsob upevnění na stěnu do stropu do krovu Ovládání Slouží k vytažení a zatažení markýzy Manuální klika Elektrické motor Specifikace Průměr hřídele (mm) Úhel nastavení ramen Druh Návod na montáže stěna strop krov Počet držáků markýzy v závislosti na její šířce do 3500 mm do 4700 mm do 5900 mm do 7000 mm Barva konstrukce nelze RAL 9010 bílá RAL 1015 béžová RAL 9006 stříbrná + RAL 7021 grafitová RAL 8016 hnědá RAL 7021 grafitová Stříška nelze Standardní rozměry min. šířka (mm) max. výsuv (mm) max. šířka (mm) Ovládání klikou Ovládání motorem Druh pohonu Převodovka Délka kliky Typ pohonu Točivý moment Převodovka s klikou 11: mm AXIS (standard) 1800 mm 2200 mm AXIS-H NEMO-H s RTS Pohon s adaptérem a unašečem Nouzová ovládací klika Ne Ne 18

19 MARKÝZY Terasová markýza DAKAR Návod na montáž - typy držáků Ø 12,4 17, , Ø 12, , Ø 12, ,4 12,4 19

20 120 20,1 43,5 85,6 79,5 6 22,3 78,6 55,8 19,5 105,3 19,5 19, ,5 19, , Ø 12,

21 MARKÝZY Markýza ITALIA Základní specifikace produktu Způsob upevnění standard opcja Ovládání Slouží k vytažení a zatažení markýzy Manuální klika Elektrické motor Specifikace Průměr hřídele (mm) Druh Návod na montáže Počet držáků markýzy v závislosti na její šířce Barva konstrukce do 3500 mm do 4700 mm do 5000 mm 70 univerzální RAL 9010 bílá Standardní rozměry max. výsuv (mm) max. šířka (mm) Ovládání klikou Ovládání motorem Druh pohonu Převodovka Délka kliky Typ pohonu Točivý moment Převodovka s klikou 11: mm AXIS (standard) 1800 mm 2200 mm AXIS-H NEMO-H s RTS Pohon s adaptérem a unašečem Nouzová ovládací klika Ne Ne 21

22 Markýza ITALIA Návod na montáž

23 MARKÝZY

24 24 Typy držáků R 3,2 22 3,5 55 O O , ,5 13, O 12 4, O 9,7 17 4, ,5 4,5 17, ,75 50,75 39, ,5 8 17,5 10, ,5 O 8

25 MARKÝZY Markýza ITALIA BALKÓNOVÁ Základní specifikace produktu Způsob upevnění Ovládání Slouží k vytažení a zatažení markýzy Manuální klika Specifikace Průměr hřídele (mm) Druh Návod na montáže Počet držáků markýzy v závislosti na její šířce Barva konstrukce do 3500 mm do 4700 mm do 5000 mm 70 univerzální RAL 9010 bílá Standardní rozměry max. výsuv (mm) max. šířka (mm) Ovládání klikou Druh pohonu Převodovka Délka kliky Převodovka s klikou (standard) 11: mm 1800 mm 2200 mm 25

26 Markýza ITALIA BALKÓNOVÁ Návod na montáž

27 MARKÝZY Markýza ITALIA BALKÓNOVÁ Návod na montáž a 24a

28 Markýzy - návod na vyměření Před vyměřením V místě předpokládané Návod na montáže prověřit stav fasády a zdiva, její způsobilost pro umístění markýzy. Zhodnotit výšku umístění ke splnění požadavku na zastínění a předpokládaném rozměru. Šířka (mm) = skutečná šířka markýzy (v případě Návod na montáže do otvoru změřit šířku otvoru). Výška (mm) = skutečná výška markýzy (v případě Návod na montáže do otvoru změřit výšku otvoru). Pozn. V případě umístění markýzy v místě trvalého průchodu je nutno zachovat minimální podchodovou výšku 2200 mm při maximálním vysunutí markýzy. minimální podchodová výška 28

29 MARKÝZY Markýzy Objednávkový formulář ZÁKAZNÍK BARVA K NSTRUKCE UPEV BÍLÁ BÉ VÁ H S GRAF T VÁ S NA Z NA STR P UN VERZÁLNÍ P D KR KEV Tel.: BALKÓN VÉ TAL A BALKÓN VÁ TAL A B X TAL A VÝSUV RAMEN MALTA S LVER PLUS SKL N MARKÝZY POUŽITELNÉ PRO: SILVER PLUS, AUSTRALIA, JAMAICA standard TERAS VÉ AUSTRAL A JAMA CA MN STVÍ PALLAD kazeta KAZETA V LÁN (standard 21 ± 0,5 cm) DAKAR plná kazeta KAZETA VLEV VPRAV tuto mo nost nelze objednat LÁTKA BEZ VOLÁNU NÁZEV LÁTKY VÝSUV KL K U VLÁDÁNÍ ELEKTR CKÉ STANDARDNÍ S PRUŽINOU bez kliky 45 Nm s klikou 45 Nm s klikou RTS 45 Nm KLIKA 150 cm 150 CM 150 CM DR ÁK RAMENA 180 cm CM CM NA ZEĎ ks 1 cm ks 220 cm 220 CM 220 CM NA STROP ks 190 cm ks POD KROKEV ks 220 cm ks PRO ITÁLII ks 250 cm ks cm ks teleskopické podpory 2 cm ks BÍLÁ ks 310 cm ks BÉŽOVÁ ks 3 cm ks HNĚDÁ ks 410 cm ks STŘÍBRNÁ ks *) D DACÍ ADRESA, P ZNÁMKY : DATUM D DÁNÍ : DATUM A P DP S : 29 Platnost: od
