1 TECHNICKÁ ZPRÁVA Dokumentace pro provádění stavby část PD D.1.1 Stavební část Název akce: Ostrava rekonstrukce technologie ohřevu ÚT a TUV 136V Investor: Vězeňská služba České republiky, Vazební věznice Ostrava Místo stavby: Havlíčkovo nábřeží 34a, Ostrava 1 Zakázkové číslo : Nositel úkolu : Ing. Dvorský Vítězslav Projektant : Tomáš Slavík Datum :

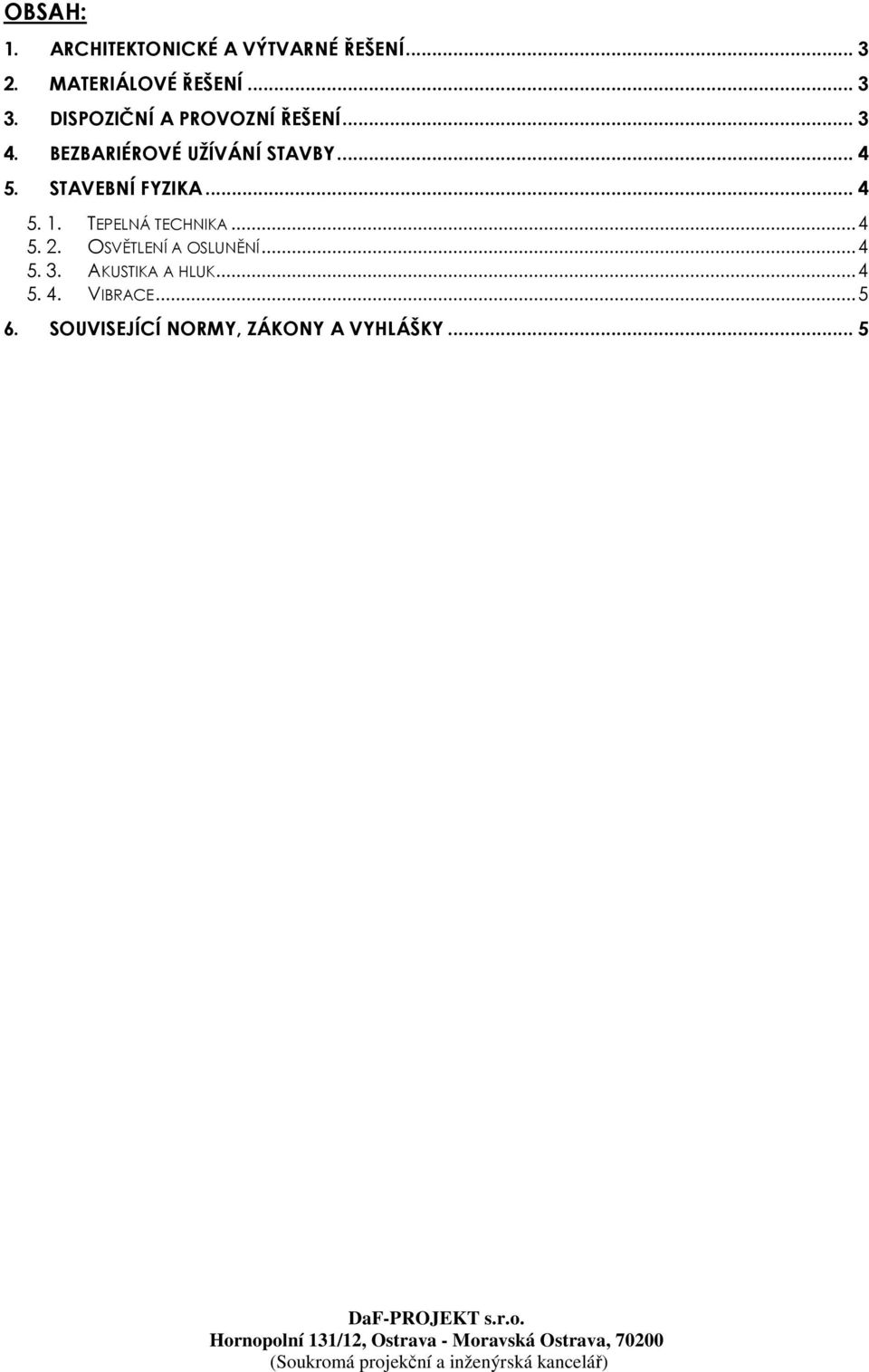

2 OBSAH: 1. ARCHITEKTONICKÉ A VÝTVARNÉ ŘEŠENÍ MATERIÁLOVÉ ŘEŠENÍ DISPOZIČNÍ A PROVOZNÍ ŘEŠENÍ BEZBARIÉROVÉ UŽÍVÁNÍ STAVBY STAVEBNÍ FYZIKA TEPELNÁ TECHNIKA OSVĚTLENÍ A OSLUNĚNÍ AKUSTIKA A HLUK VIBRACE SOUVISEJÍCÍ NORMY, ZÁKONY A VYHLÁŠKY... 5

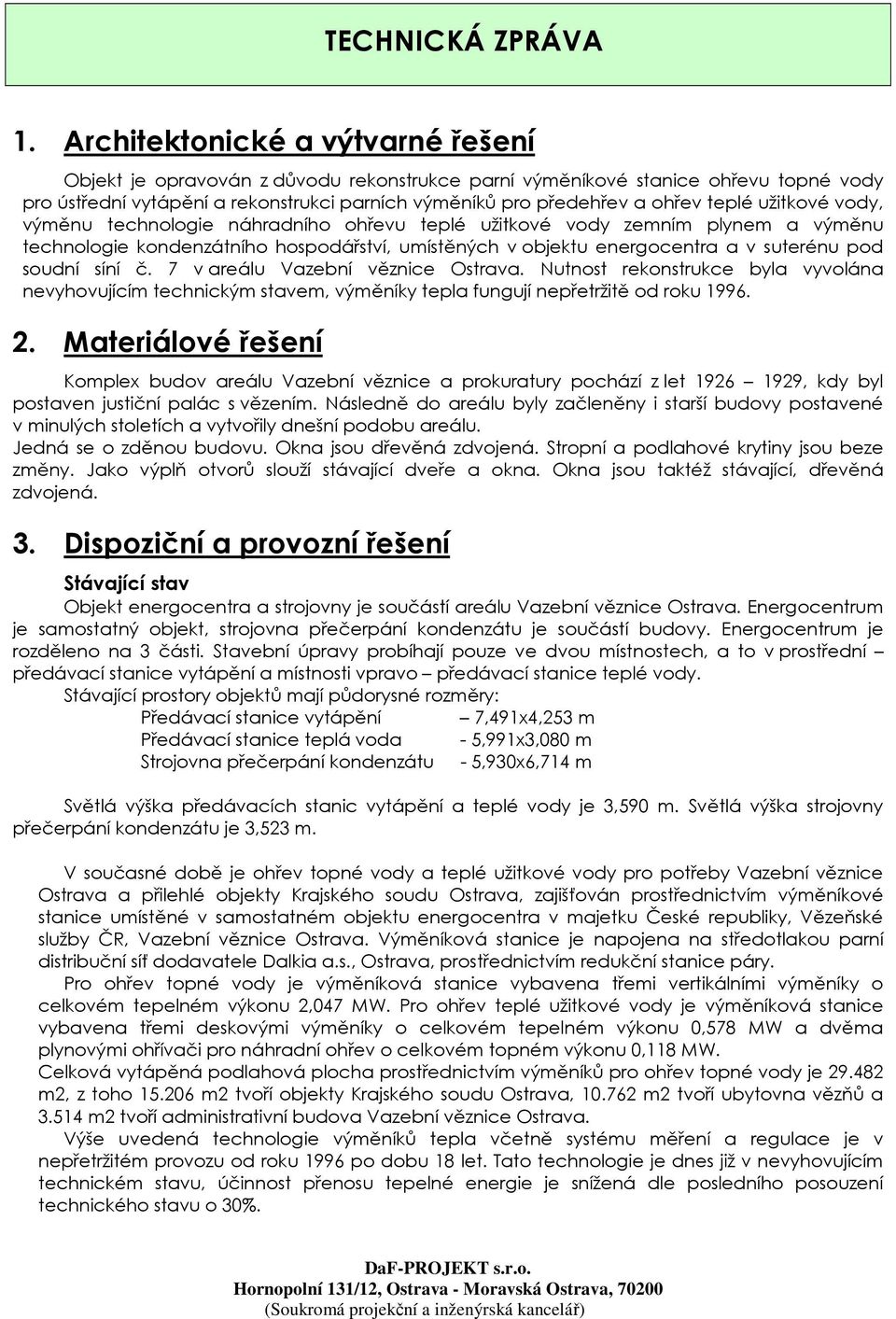

3 TECHNICKÁ ZPRÁVA 1. Architektonické a výtvarné řešení Objekt je opravován z důvodu rekonstrukce parní výměníkové stanice ohřevu topné vody pro ústřední vytápění a rekonstrukci parních výměníků pro předehřev a ohřev teplé užitkové vody, výměnu technologie náhradního ohřevu teplé užitkové vody zemním plynem a výměnu technologie kondenzátního hospodářství, umístěných v objektu energocentra a v suterénu pod soudní síní č. 7 v areálu Vazební věznice Ostrava. Nutnost rekonstrukce byla vyvolána nevyhovujícím technickým stavem, výměníky tepla fungují nepřetržitě od roku Materiálové řešení Komplex budov areálu Vazební věznice a prokuratury pochází z let , kdy byl postaven justiční palác s vězením. Následně do areálu byly začleněny i starší budovy postavené v minulých stoletích a vytvořily dnešní podobu areálu. Jedná se o zděnou budovu. Okna jsou dřevěná zdvojená. Stropní a podlahové krytiny jsou beze změny. Jako výplň otvorů slouží stávající dveře a okna. Okna jsou taktéž stávající, dřevěná zdvojená. 3. Dispoziční a provozní řešení Stávající stav Objekt energocentra a strojovny je součástí areálu Vazební věznice Ostrava. Energocentrum je samostatný objekt, strojovna přečerpání kondenzátu je součástí budovy. Energocentrum je rozděleno na 3 části. Stavební úpravy probíhají pouze ve dvou místnostech, a to v prostřední předávací stanice vytápění a místnosti vpravo předávací stanice teplé vody. Stávající prostory objektů mají půdorysné rozměry: Předávací stanice vytápění 7,491x4,253 m Předávací stanice teplá voda - 5,991x3,080 m Strojovna přečerpání kondenzátu - 5,930x6,714 m Světlá výška předávacích stanic vytápění a teplé vody je 3,590 m. Světlá výška strojovny přečerpání kondenzátu je 3,523 m. V současné době je ohřev topné vody a teplé užitkové vody pro potřeby Vazební věznice Ostrava a přilehlé objekty Krajského soudu Ostrava, zajišťován prostřednictvím výměníkové stanice umístěné v samostatném objektu energocentra v majetku České republiky, Vězeňské služby ČR, Vazební věznice Ostrava. Výměníková stanice je napojena na středotlakou parní distribuční síť dodavatele Dalkia a.s., Ostrava, prostřednictvím redukční stanice páry. Pro ohřev topné vody je výměníková stanice vybavena třemi vertikálními výměníky o celkovém tepelném výkonu 2,047 MW. Pro ohřev teplé užitkové vody je výměníková stanice vybavena třemi deskovými výměníky o celkovém tepelném výkonu 0,578 MW a dvěma plynovými ohřívači pro náhradní ohřev o celkovém topném výkonu 0,118 MW. Celková vytápěná podlahová plocha prostřednictvím výměníků pro ohřev topné vody je m2, z toho m2 tvoří objekty Krajského soudu Ostrava, m2 tvoří ubytovna vězňů a m2 tvoří administrativní budova Vazební věznice Ostrava. Výše uvedená technologie výměníků tepla včetně systému měření a regulace je v nepřetržitém provozu od roku 1996 po dobu 18 let. Tato technologie je dnes již v nevyhovujícím technickém stavu, účinnost přenosu tepelné energie je snížená dle posledního posouzení technického stavu o 30%.

4 4 Stavební a technologické úpravy V objektu energocentra v místnosti předávací stanice dojde k vybourání stávajícího betonového základu o rozměrech 1200x1300x120 mm, umístěného vlevo od vstupu ve vzdálenosti 1,75 m od obvodové stěny se vstupními dveřmi. V místnostech předávacích stanic bude v celé půdorysné ploše položená nově keramická dlažba a obklad do výšky 1,8 m. Stěny nad obkladem a stropy budou nově vymalovány. Barevné provedení obkladu a dlažby je uvažováno světle šedé. Předávací stanice vytápění Dlažba 35,1 m 2 Obklad 46,6 m 2 Výmalba 81,3 m 2 Předávací stanice teplá voda Dlažba 20,3 m 2 Obklad 35,92 m 2 Výmalba 56,01 m 2 V místnosti strojovny přečerpání kondenzátu budou vybourány dva stávající základy, a to základy umístěné proti vstupu do místnosti. Železobetonový základ vlevo od vchodu zůstane stávající. Vybourané základy mají shodné rozměry a to: 1800x600x1200 mm. V místnosti strojovny přečerpání kondenzátu bude v celé půdorysné ploše položena nově keramická dlažba a obklad do výšky 1,8 m. Stěny nad obkladem a stropy budou nově vymalovány. Barevné provedení obkladu a dlažby je uvažováno světle šedé. Strojovna přečerpání kondenzátu Dlažba 48,72 m 2 Obklad 54,3 m 2 Výmalba 85,8 m 2 Šachty umístěné v předávací stanici vytápění a strojovně přečerpání kondenzátu zůstávají stávající, dojde však k pokládce nových ocelových poklopů. 4. Bezbariérové užívání stavby Vlivem stavebních a technologických úprav v prostoru areálu Vazební věznice Ostrava nedojde ke změnám zasahujícího do bezbariérového užívání staveb. 5. Stavební fyzika Tepelná technika Vzhledem k předmětu stavebního díla není řešena tepelná technika objektu Osvětlení a oslunění Vzhledem k předmětu stavebního díla není řešeno oslunění objektu. V místnostech předávacích stanic a strojovny přečerpání kondenzátu se nacházejí okna sloužící k přirozenému dennímu osvětlení. Umělé osvětlení je nově navrženo, a to zářivková svítidla 2x36W s elektronickým předřadníkem. Přílohou PD Elektroinstalace a MaR je výpočet osvětlení, ve kterém je zakresleno rozmístění a počty svítidel Akustika a hluk Přenos hluku uvnitř budovy vlivem charakteru objektu a ostatních budov vyhovuje požadavkům hygienických předpisů. Během zkušebního provozu je možné provést měření hluku, které ověří skutečnou hlučnost. Na základě výsledku měření hluku provádět případná protihluková

5 5 opatření (např. sádrokartonový podhled s minerální vatou, obklad stěn, ). Vzhledem ke zkušenostem s montáží předávacích stanic v objektech podobného charakteru se nepředpokládá nutnost provádění dodatečných protihlukových opatření. Pro přenos strukturální složky hluku (chvěním konstrukce budovy) z objektu Vazební věznice Ostrava do chráněných prostorů se doporučuje dodržet obecně platné zásady pro osazení technologie a uložení rozvodů. Pro uchycení potrubí budou použity objímky s pryžovou výstelkou, prostupy potrubí stěnami budou utěsněny pružným tmelem nebo minerální vatou Vibrace Vzhledem k místním podmínkám a technickému charakteru zařízení a jeho úpravám se vliv vibrací neuvažuje. 6. Související normy, zákony a vyhlášky Projektová dokumentace je zpracována v souladu s následujícími předpisy: ČSN Tepelné soustavy v budovách projektování a montáž ČSN EN A1 Navrhování a instalace bezkanálových předizolovaných sdružených potrubních systémů pro vedení vodních tepelných sítí ČSN EN Tepelné soustavy v budovách Navrhování horkovodních tepelných soustav ČSN EN 1435 Nedestruktivní zkoušení svarů ČSN EN 444 Nedestruktivní zkoušení ČSN EN ISO Svářečský dozor Úkoly a odpovědnosti ČSN Tepelné soustavy v budovách Příprava horké vody navrhování a projektování H Ohřívání užitkové vody - Technická pravidla ČSN EN Kovová průmyslová potrubí ČSN Tepelné soustavy v budovách - Zabezpečovací zařízení H Předávací stanice tepla - Technická pravidla ČSN Zásobování teplem ČSN Prostorové uspořádání sítí technického vybavení ČSN Tlakové nádoby stabilní provozní požadavky Veškeré práce na elektrickém zařízení mohou být prováděny pouze při respektování podmínek platných norem a vyhlášek, především normy: ČSN Elektrická zař.- Bezpečnost-Ochrana před úrazem elektrickým proudem ČSN Zemní práce ČSN Kontrola zhutnění zemin a sypanin Nařízení č. 20/2003 Sb. Nařízení č. 25/2003 Sb. Nařízení č. 26/2003 Sb. Nařízení vlády č. 195/2001 Sb.

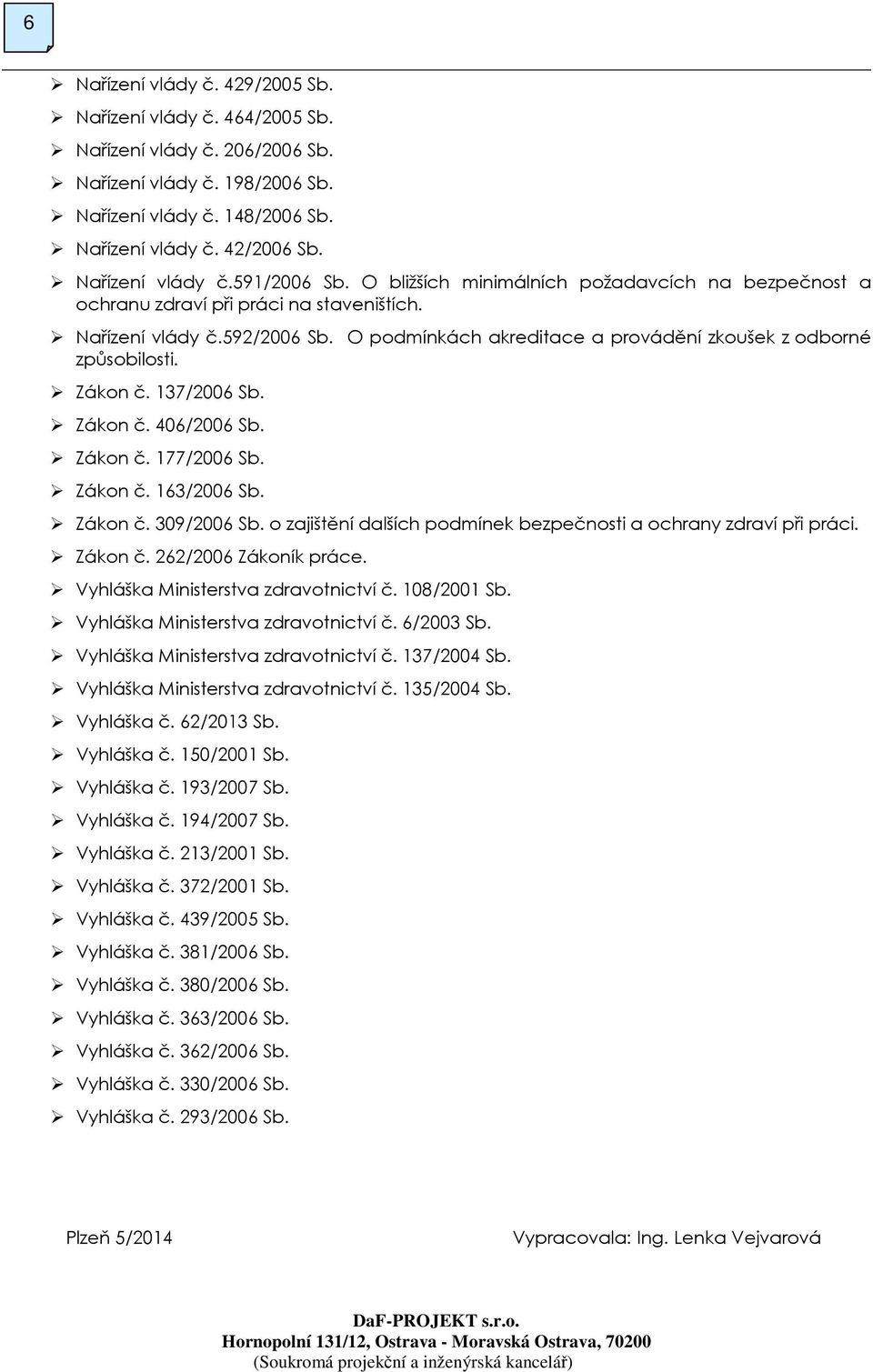

6 6 Nařízení vlády č. 429/2005 Sb. Nařízení vlády č. 464/2005 Sb. Nařízení vlády č. 206/2006 Sb. Nařízení vlády č. 198/2006 Sb. Nařízení vlády č. 148/2006 Sb. Nařízení vlády č. 42/2006 Sb. Nařízení vlády č.591/2006 Sb. O bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Nařízení vlády č.592/2006 Sb. O podmínkách akreditace a provádění zkoušek z odborné způsobilosti. Zákon č. 137/2006 Sb. Zákon č. 406/2006 Sb. Zákon č. 177/2006 Sb. Zákon č. 163/2006 Sb. Zákon č. 309/2006 Sb. o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci. Zákon č. 262/2006 Zákoník práce. Vyhláška Ministerstva zdravotnictví č. 108/2001 Sb. Vyhláška Ministerstva zdravotnictví č. 6/2003 Sb. Vyhláška Ministerstva zdravotnictví č. 137/2004 Sb. Vyhláška Ministerstva zdravotnictví č. 135/2004 Sb. Vyhláška č. 62/2013 Sb. Vyhláška č. 150/2001 Sb. Vyhláška č. 193/2007 Sb. Vyhláška č. 194/2007 Sb. Vyhláška č. 213/2001 Sb. Vyhláška č. 372/2001 Sb. Vyhláška č. 439/2005 Sb. Vyhláška č. 381/2006 Sb. Vyhláška č. 380/2006 Sb. Vyhláška č. 363/2006 Sb. Vyhláška č. 362/2006 Sb. Vyhláška č. 330/2006 Sb. Vyhláška č. 293/2006 Sb. Plzeň 5/2014 Vypracovala: Ing. Lenka Vejvarová
