DD Technik. HYDRAULICKÝ POHON KŘÍDLOVÉ BRÁNY

Transkript

1 DD Technik HYDRAULICKÝ POHON KŘÍDLOVÉ BRÁNY

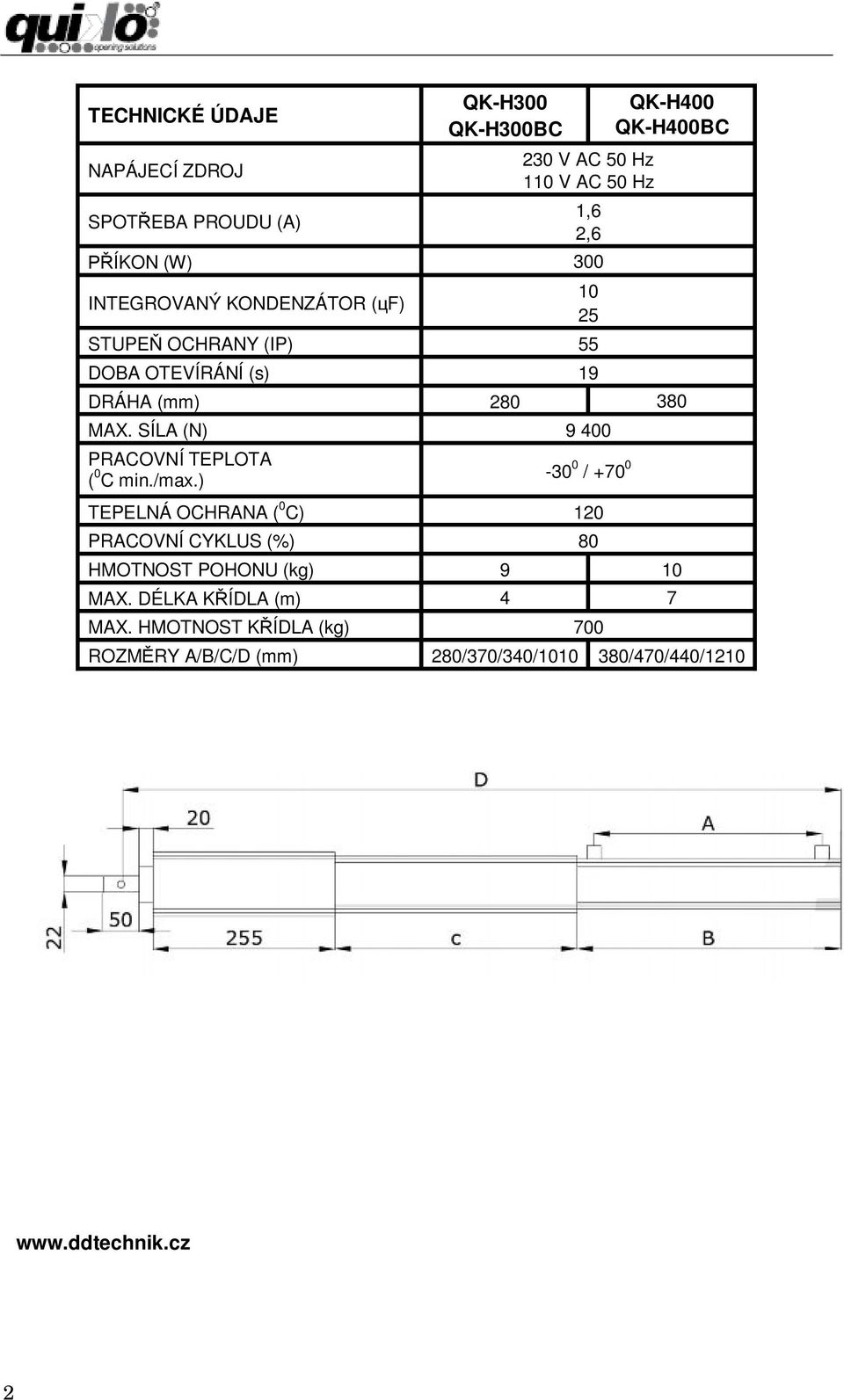

2 TECHNICKÉ ÚDAJE NAPÁJECÍ ZDROJ SPOTŘEBA PROUDU (A) QK-H300 QK-H300BC 230 V AC 50 Hz 110 V AC 50 Hz 1,6 2,6 PŘÍKON (W) 300 INTEGROVANÝ KONDENZÁTOR (цf) STUPEŇ OCHRANY (IP) 55 DOBA OTEVÍRÁNÍ (s) QK-H400 QK-H400BC DRÁHA (mm) MAX. SÍLA (N) PRACOVNÍ TEPLOTA ( 0 C min./max.) / TEPELNÁ OCHRANA ( 0 C) 120 PRACOVNÍ CYKLUS (%) 80 HMOTNOST POHONU (kg) 9 10 MAX. DÉLKA KŘÍDLA (m) 4 7 MAX. HMOTNOST KŘÍDLA (kg) 700 ROZMĚRY A/B/C/D (mm) 280/370/340/ /470/440/1210 2

3 KONTROLA PŘED MONTÁŽÍ Před montáží automatizovaného systému je nutno u křídla brány zkontrolovat: - zda se v závěsech volně otáčí, aniž by na terénu uvízlo, - zda se při pohybu nekýve, - zda jej speciální závěsy udržují v ose, - zda má patřičné zarážky pro otevírání a zavírání. Společnost Borinato F.lli Snc je odpovědná pouze za výrobky, které vyrábí a obchodně využívá. Po automatizaci se brána stává strojním zařízením, a tudíž se na ni vztahují předpisy podle Směrnice pro strojní zařízení. Za ověření její bezpečnosti je odpovědný montér. UPOZORNĚNÍ: Společnost Borinato F.lli Snc není odpovědná za škody na osobách, zvířatech nebo věcech v důsledku neoprávněných úprav, změn nebo vylepšení jejích výrobků třetími stranami. VŠEOBECNÁ DOPORUČENÍ Nainstalujte bezpečnostní systém brány, který vyhovuje platným předpisům. Pro kabely volte krátké trasy a silové kabely oddělte od kabelů řídicího okruhu. Řídicí desku umístěte do vodotěsné skříně. Při nastavování maximálního krouticího momentu převodového motoru postupujte podle platných předpisů. Doporučujeme nainstalovat venkovní vypínač, v souladu s evropskými normami týkajícími se problematiky bezpečnosti, kterým se při provádění údržby brány vypne přívod elektrické energie. Zkontrolujte, zda je každé jednotlivé zařízení funkční a účinné. Připevněte dobře čitelné značky upozorňující na přítomnost brány s motorovým pohonem. POUŽÍVÁNÍ Použití zařízení pro jakékoli jiné účely je zcela zakázáno. Nainstalovaný řídicí panel (který musí mít vestavěnou elektrickou frikci) umožňuje volit následující funkce: Automatická: Jeden řídicí impuls bránu otevře nebo zavře. Poloautomatická: Jeden řídicí impuls bránu otevře nebo zavře. V případě výpadku proudu použijte ruční odmykací zařízení a bránou pohybujte ručně. Pamatujte na to, že se jedná o automatické zařízení napájené elektrickou energií, při jeho používání proto buďte opatrní. Pamatujte zejména na následující: - Nedotýkejte se zařízení mokrýma rukama a/nebo mokrou nebo bosou nohou. - Před otevřením řídicí skříně a/nebo pohonu vypněte přívod elektrické energie. - Zástrčku nevytahujte tažením za kabel. - Bránu uvádějte v činnost pouze tehdy, máte-li výhled na celou bránu. - Za pohybu brány se držte mimo rozsah jejího pohybu. Vyčkejte, dokud se nezastaví. - Nedovolujte dětem nebo zvířatům, aby si hráli v blízkosti brány. - Nedovolujte dětem používat dálkový ovladač nebo jiná ovládací zařízení. 3

4 MONTÁŽNÍ MATERIÁL Obr. 1 1 držák k připevnění na zeď, délka 130 mm 2 šroub M12 x 30 s maticí 3 šroub M12 x 55 s maticí 4 držák k přivaření na křídlo, délka 65 mm 5 pouzdro 6 kryt válce 7 spojka 8 kryt táhla 9 víko 10 uvolňovací ventil (pro nouzové ruční ovládání) 11 upevňovací šrouby krytů 12 odvzdušňovací šroub 13 klíč na uvolňovací ventil 14 přepouštěcí ventil (úprava tlaku pístu) 4

5 MONTÁŽ 1 - Elektrické kabely a zapojení uspořádejte podle obrázku č. 2 níže. Obr Povolte a odstraňte dva šrouby č. 11 (obr. 1), kterými je připevněn kryt táhla k válci. Namontujte: - držák č. 1 k připevnění na zeď k držáku na válci pomocí šroubu s maticí č. 2 - držák č. 4 k připevnění na křídlo k táhlu válce pomocí pouzdra č. 5 a šroubu s maticí č Předběžně namontujte válec k bráně podle obrázku č. 3 a tabulky č. 1 5

6 Obr. 3 QK-H300 QK-H300BC QK-H400 QK-H400BC α = 90 0 α = 95 0 α = 90 0 α = 95 0 A B (mm) A B (mm) A B (mm) A B (mm) (mm) min. max. (mm) min. max. (mm) min. max. (mm) min. max L MAX (mm) Tab Pohon prozatímně připevněte ke zdi a ke křídlu (příchytným svarem) a otáčejte křídlovou bránou z uzavřené polohy do maximální otevřené polohy (normálně 95 0 ) a zkontrolujte, zda se křídlo v závěsech otáčí volně a zda se při pohybu nekývá. 5 - Zajistěte dokončení montáže pohonu ke zdi a ke křídlu brány. 6 - Proveďte připojení kabelu napájecího zdroje, 4 x 1,5 mm 2 žlutozelený drát = uzemnění šedý nebo modrý drát = neutrální černý drát = fáze hnědý drát = fáze 6

7 7 - Přikročte k naprogramování řídicího panelu (viz PŘÍRUČKA PRO UŽIVATELE K ŘÍDICÍMU PANELU). Na přepouštěcích ventilech č. 14 upravte za pomoci šroubováku tlak vykonávaný pohonem. Otevírací a zavírací síly přenášené na bránu válcem se upravují seřízením dvou přepouštěcích ventilů. Modrým ventilem se upravuje tlak při otevírání. Červeným ventilem se upravuje tlak při zavírání. Obr. 4 + zvýšit tlak pohonu - snížit tlak pohonu 8 - Po dokončení instalace z pohonu odstraňte odvzdušňovací šroub, obr. 5. Obr. 5 7

8 RUČNÍ ODMYKÁNÍ Chcete-li odblokovat otevírání a křídla obsluhovat ručně, zasuňte odmykací klíč a otočte jím tak, jak je uvedeno na obrázku č. 6. Obr. 6 8

9 Riziková pásma u bran se závěsy (obrázek č. 7) VYSVĚTLIVKY K MECHANICKÝM RIZIKŮM ZPŮSOBOVANÝM POHYBEM V souladu se Směrnicí o strojních zařízeních platí následující definice: - Nebezpečná pásma : každý prostor uvnitř a/nebo v blízkosti strojního zařízení, kde přítomnost osoby představuje ohrožení jejího zdraví a bezpečnosti. - Ohrožená osoba : každá osoba, která se nachází zcela nebo zčásti v nebezpečném pásmu. A. Náraz B. Rozdrcení C. Střih D. Vtažení E. Řez F. Zachycení Aby byla zaručena bezpečnost zařízení pro osoby, zvířata a věci, je nutno při montáži provést podrobnou analýzu rizik za účelem prevence rozdrcení, vtažení, řezu, zachycení, uvíznutí. Odkazujeme na platné zákony v zemi, kde se montáž uskuteční. 9

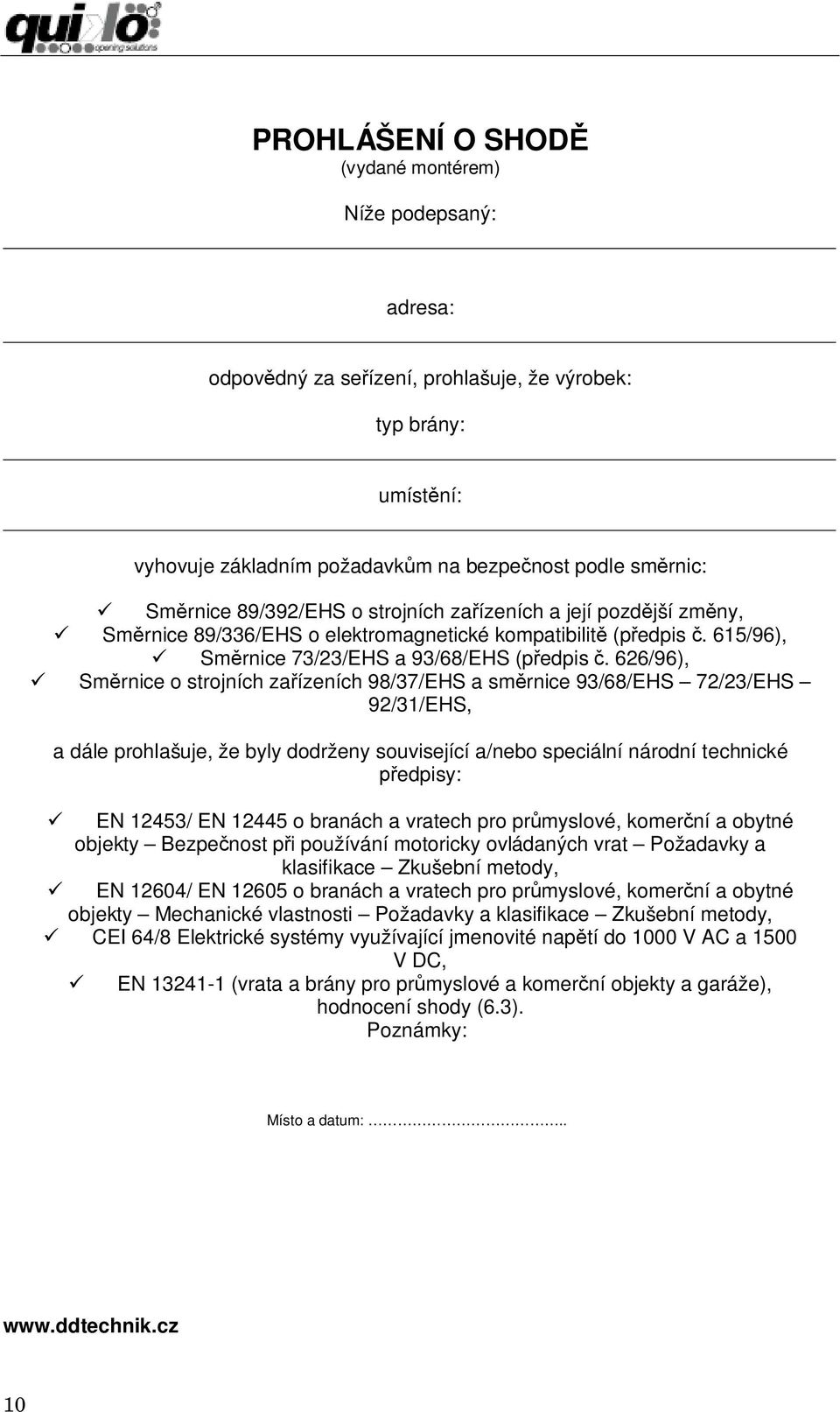

10 PROHLÁŠENÍ O SHODĚ (vydané montérem) Níže podepsaný: adresa: odpovědný za seřízení, prohlašuje, že výrobek: typ brány: umístění: vyhovuje základním požadavkům na bezpečnost podle směrnic: ü Směrnice 89/392/EHS o strojních zařízeních a její pozdější změny, ü Směrnice 89/336/EHS o elektromagnetické kompatibilitě (předpis č. 615/96), ü Směrnice 73/23/EHS a 93/68/EHS (předpis č. 626/96), ü Směrnice o strojních zařízeních 98/37/EHS a směrnice 93/68/EHS 72/23/EHS 92/31/EHS, a dále prohlašuje, že byly dodrženy související a/nebo speciální národní technické předpisy: ü EN 12453/ EN o branách a vratech pro průmyslové, komerční a obytné objekty Bezpečnost při používání motoricky ovládaných vrat Požadavky a klasifikace Zkušební metody, ü EN 12604/ EN o branách a vratech pro průmyslové, komerční a obytné objekty Mechanické vlastnosti Požadavky a klasifikace Zkušební metody, ü CEI 64/8 Elektrické systémy využívající jmenovité napětí do 1000 V AC a 1500 V DC, ü EN (vrata a brány pro průmyslové a komerční objekty a garáže), hodnocení shody (6.3). Poznámky: Místo a datum:.. 10

11 PROHLÁŠENÍ O SHODĚ (v souladu s evropskou Směrnicí 89/392/EHS, příloha č. IIA) Výrobce: Borinato F.lli Snc DD Technik s.r.o. Nám. J. V. Kamarýta Velešín Stabilimento 2 Via Seccalegno, Sossano (VI) Italia tímto na vlastní odpovědnost prohlašuje, že výrobky: pohony QK-H300, QK-H300BC, QK-H400, QK-H400BC vyhovují základním požadavkům na bezpečnost podle směrnic: ü Směrnice 89/392/EHS o strojních zařízeních a její pozdější změny, ü Směrnice 89/336/EHS o elektromagnetické kompatibilitě (předpis č. 615/96), ü Směrnice 73/23/EHS a 93/68/EHS (předpis č. 626/96), ü Směrnice o strojních zařízeních 98/37/EHS a směrnice 93/68/EHS 72/23/EHS 92/31/EHS a podle jejich dodatků a změn a předpisům vydaným národním zákonodárným orgánem země, v níž má být strojní zařízení používáno. Sossano, zákonný zástupce 11

12 Borinato F.lli Snc Via Seccalegno, Sossano (VI) - Italy Tel Fax info@quiko.biz Výrobce může zvýšit kvalitu svých výrobků po technické stránce bez předchozího upozornění 12
