1 LV 460 LV 460 A Myčka nádobí Návod k instalaci a obsluze

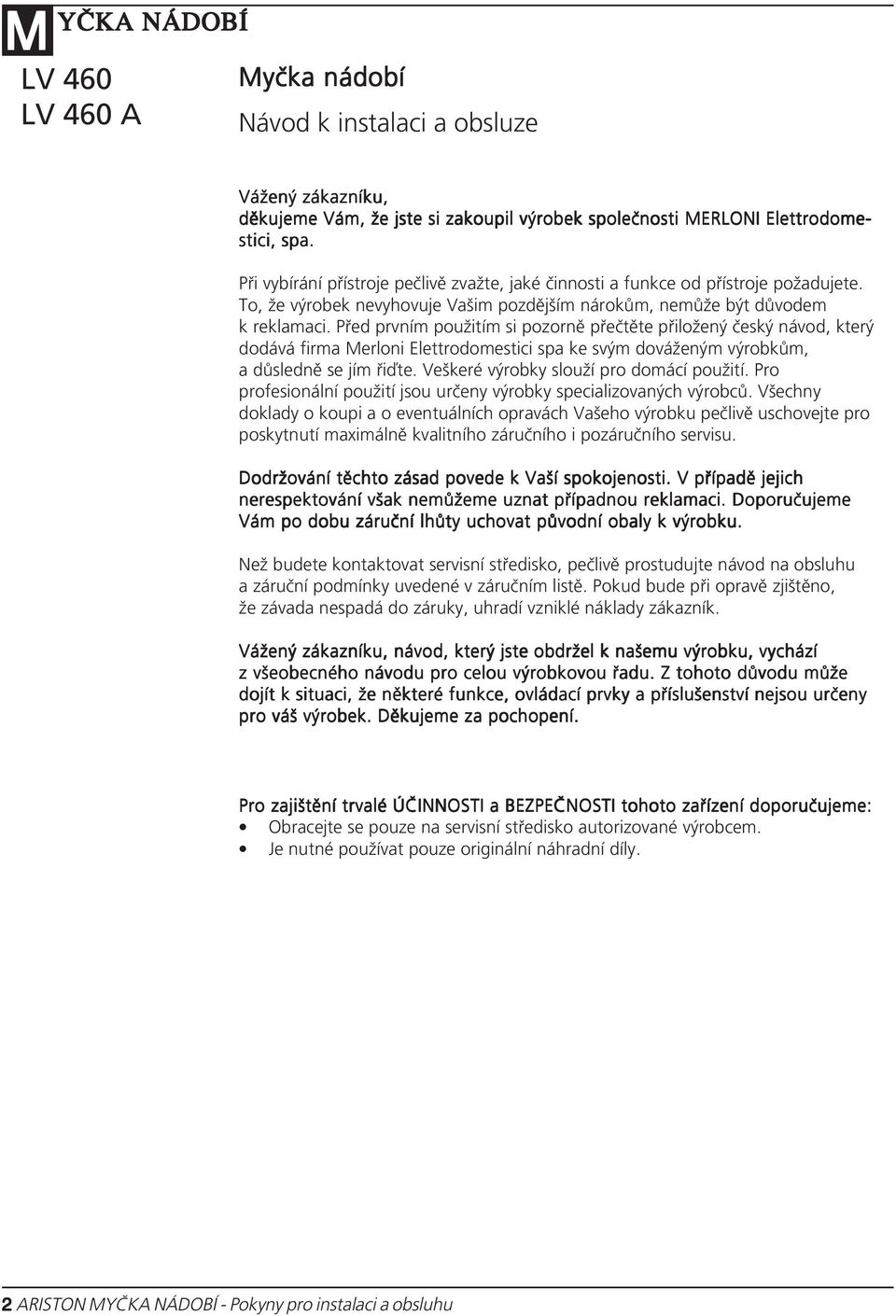

2 M LV 460 LV 460 A Myčka nádobí Návod k instalaci a obsluze Vážený zákazníku, děkujeme Vám, že jste si zakoupil výrobek společnosti MERLONI Elettrodome- stici, spa. Při vybírání přístroje pečlivě zvažte, jaké činnosti a funkce od přístroje požadujete. To, že výrobek nevyhovuje Vašim pozdějším nárokům, nemůže být důvodem k reklamaci. Před prvním použitím si pozorně přečtěte přiložený český návod, který dodává firma Merloni Elettrodomestici spa ke svým dováženým výrobkům, a důsledně se jím řiďte. Veškeré výrobky slouží pro domácí použití. Pro profesionální použití jsou určeny výrobky specializovaných výrobců. Všechny doklady o koupi a o eventuálních opravách Vašeho výrobku pečlivě uschovejte pro poskytnutí maximálně kvalitního záručního i pozáručního servisu. Dodržování těchto zásad povede k Vaší spokojenosti. V případě jejich nerespektování však nemůžeme uznat případnou reklamaci. Doporučujeme Vám po dobu záruční lhůty uchovat původní obaly k výrobku. Než budete kontaktovat servisní středisko, pečlivě prostudujte návod na obsluhu a záruční podmínky uvedené v záručním listě. Pokud bude při opravě zjištěno, že závada nespadá do záruky, uhradí vzniklé náklady zákazník. Vážený zákazníku, návod, který jste obdržel k našemu výrobku, vychází z všeobecného návodu pro celou výrobkovou řadu. Z tohoto důvodu může dojít k situaci, že některé funkce, ovládací prvky a příslušenství nejsou určeny pro váš výrobek. Děkujeme za pochopení. Pro zajištění trvalé ÚČINNOSTI a BEZPEČNOSTI tohoto zařízení doporučujeme: Obracejte se pouze na servisní středisko autorizované výrobcem. Je nutné používat pouze originální náhradní díly. 2 ARISTON M - Pokyny pro instalaci a obsluhu

3 M ARISTON M - Pokyny pro instalaci a obsluhu 3

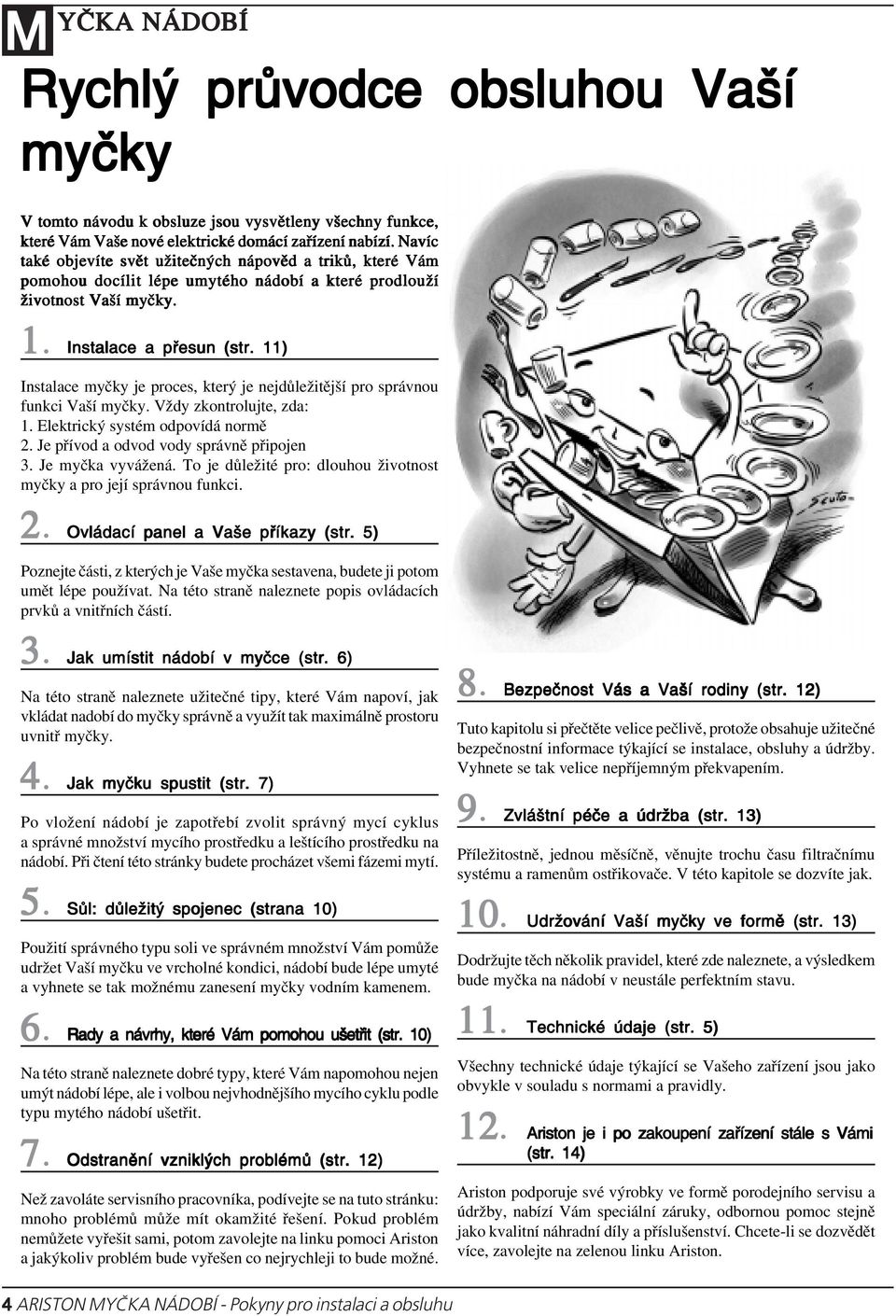

4 M Rychlý průvodce obsluhou Vaší myčky V tomto návodu k obsluze jsou vysvětleny všechny funkce, které Vám Vaše nové elektrické domácí zařízení nabízí. Navíc také objevíte svět užitečných nápověd a triků, které Vám pomohou docílit lépe umytého nádobí a které prodlouží životnost Vaší myčky. 1. Instalace a přesun (str. 11) Instalace myčky je proces, který je nejdůležitější pro správnou funkci Vaší myčky. Vždy zkontrolujte, zda: 1. Elektrický systém odpovídá normě 2. Je přívod a odvod vody správně připojen 3. Je myčka vyvážená. To je důležité pro: dlouhou životnost myčky a pro její správnou funkci. 2. Ovládací panel a Vaše příkazy (str. 5) Poznejte části, z kterých je Vaše myčka sestavena, budete ji potom umět lépe používat. Na této straně naleznete popis ovládacích prvků a vnitřních částí. 3. Jak umístit nádobí v myčce (str. 6) Na této straně naleznete užitečné tipy, které Vám napoví, jak vkládat nadobí do myčky správně a využít tak maximálně prostoru uvnitř myčky. 4. Jak myčku spustit (str. 7) Po vložení nádobí je zapotřebí zvolit správný mycí cyklus a správné množství mycího prostředku a leštícího prostředku na nádobí. Při čtení této stránky budete procházet všemi fázemi mytí. 5. Sůl: důležitý spojenec (strana 10) Použití správného typu soli ve správném množství Vám pomůže udržet Vaší myčku ve vrcholné kondici, nádobí bude lépe umyté a vyhnete se tak možnému zanesení myčky vodním kamenem. 6. Rady a návrhy, které Vám pomohou ušetřit (str. 10) Na této straně naleznete dobré typy, které Vám napomohou nejen umýt nádobí lépe, ale i volbou nejvhodnějšího mycího cyklu podle typu mytého nádobí ušetřit. 7. Odstranění vzniklých problémů (str. 12) Než zavoláte servisního pracovníka, podívejte se na tuto stránku: mnoho problémů může mít okamžité řešení. Pokud problém nemůžete vyřešit sami, potom zavolejte na linku pomoci Ariston a jakýkoliv problém bude vyřešen co nejrychleji to bude možné. 8. Bezpečnost Vás a Vaší rodiny (str. 12) Tuto kapitolu si přečtěte velice pečlivě, protože obsahuje užitečné bezpečnostní informace týkající se instalace, obsluhy a údržby. Vyhnete se tak velice nepříjemným překvapením. 9. Zvláštní péče a údržba (str. 13) Příležitostně, jednou měsíčně, věnujte trochu času filtračnímu systému a ramenům ostřikovače. V této kapitole se dozvíte jak. 10. Udržování Vaší myčky ve formě (str. 13) 10 Dodržujte těch několik pravidel, které zde naleznete, a výsledkem bude myčka na nádobí v neustále perfektním stavu. 11. Technické údaje (str. 5) 11 Všechny technické údaje týkající se Vašeho zařízení jsou jako obvykle v souladu s normami a pravidly. 12. Ariston je i po zakoupení zařízení stále s Vámi (str. 14) Ariston podporuje své výrobky ve formě porodejního servisu a údržby, nabízí Vám speciální záruky, odbornou pomoc stejně jako kvalitní náhradní díly a příslušenství. Chcete-li se dozvědět více, zavolejte na zelenou linku Ariston. 4 ARISTON M - Pokyny pro instalaci a obsluhu

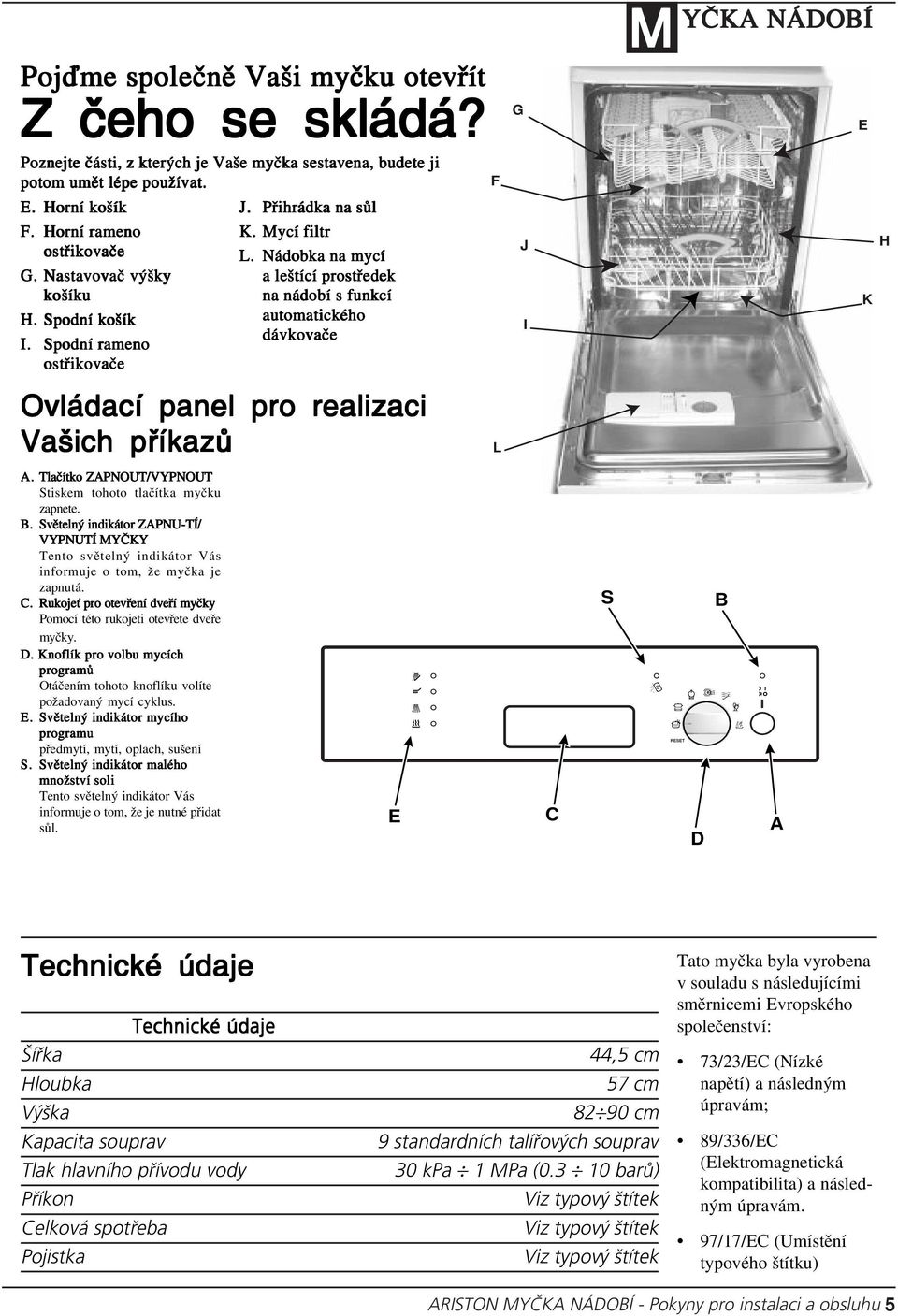

5 Pojďme společně Vaši myčku otevřít Z čeho se skládá? Poznejte části, z kterých je Vaše myčka sestavena, budete ji potom umět lépe používat. E. Horní košík J. Přihrádka na sůl F. Horní rameno K. Mycí filtr ostřikovače L. Nádobka na mycí G. Nastavovač výšky a leštící prostředek košíku na nádobí s funkcí H. Spodní košík automatického dávkovače I. Spodní rameno ostřikovače F G J I M E H K Ovládací panel pro realizaci Vašich příkazů L A. Tlačítko ZAPNOUT/VYPNOUT Stiskem tohoto tlačítka myčku zapnete. B. Světelný indikátor ZAPNU-TÍ/ VYPNUTÍ MYČKY Tento světelný indikátor Vás informuje o tom, že myčka je zapnutá. C. Rukojeť pro otevření dveří myčky Pomocí této rukojeti otevřete dveře myčky. D. Knoflík pro volbu mycích programů Otáčením tohoto knoflíku volíte požadovaný mycí cyklus. E. Světelný indikátor mycího programu předmytí, mytí, oplach, sušení S. Světelný indikátor malého množství soli Tento světelný indikátor Vás informuje o tom, že je nutné přidat sůl. E C S D B A Technické údaje Technické údaje Šířka Hloubka Výška Kapacita souprav Tlak hlavního přívodu vody Příkon Celková spotřeba Pojistka 44,5 cm 57 cm cm 9 standardních talířových souprav 30 kpa 1 MPa ( barů) Viz typový štítek Viz typový štítek Viz typový štítek Tato myčka byla vyrobena v souladu s následujícími směrnicemi Evropského společenství: 73/23/EC (Nízké napětí) a následným úpravám; 89/336/EC (Elektromagnetická kompatibilita) a následným úpravám. 97/17/EC (Umístění typového štítku) ARISTON M - Pokyny pro instalaci a obsluhu 5

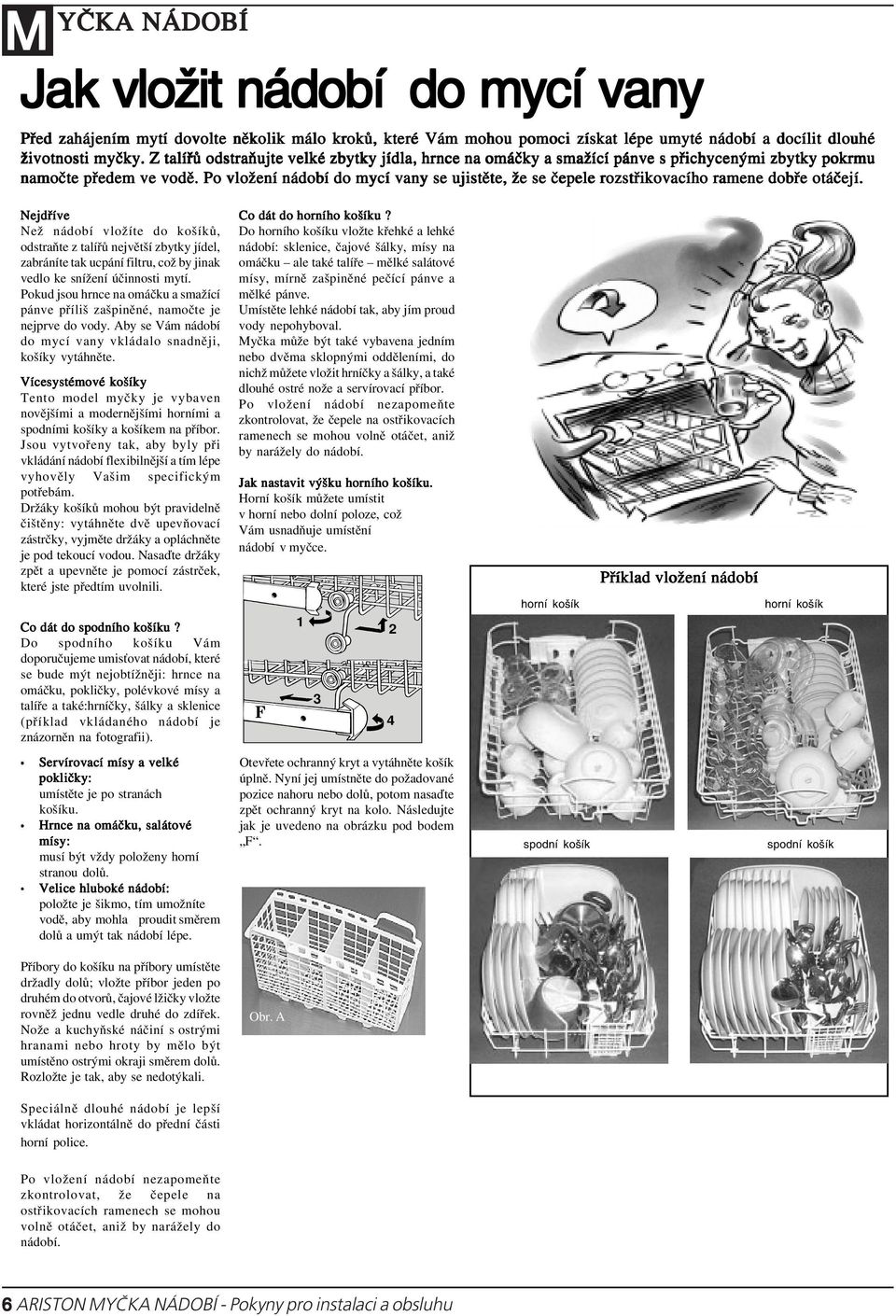

6 M Jak vložit nádobí do mycí vany Před zahájením mytí dovolte několik málo kroků, které Vám mohou pomoci získat lépe umyté nádobí a docílit dlouhé životnosti myčky. Z talířů odstraňujte velké zbytky jídla, hrnce na omáčky a smažící pánve s přichycenými zbytky pokrmu namočte předem ve vodě. Po vložení nádobí do mycí vany se ujistěte, že se čepele rozstřikovacího ramene dobře otáčejí. Nejdříve Než nádobí vložíte do košíků, odstraňte z talířů největší zbytky jídel, zabráníte tak ucpání filtru, což by jinak vedlo ke snížení účinnosti mytí. Pokud jsou hrnce na omáčku a smažící pánve příliš zašpiněné, namočte je nejprve do vody. Aby se Vám nádobí do mycí vany vkládalo snadněji, košíky vytáhněte. Vícesystémové košíky Tento model myčky je vybaven novějšími a modernějšími horními a spodními košíky a košíkem na příbor. Jsou vytvořeny tak, aby byly při vkládání nádobí flexibilnější a tím lépe vyhověly Vašim specifickým potřebám. Držáky košíků mohou být pravidelně čištěny: vytáhněte dvě upevňovací zástrčky, vyjměte držáky a opláchněte je pod tekoucí vodou. Nasaďte držáky zpět a upevněte je pomocí zástrček, které jste předtím uvolnili. Co dát do spodního košíku? Do spodního košíku Vám doporučujeme umisťovat nádobí, které se bude mýt nejobtížněji: hrnce na omáčku, pokličky, polévkové mísy a talíře a také:hrníčky, šálky a sklenice (příklad vkládaného nádobí je znázorněn na fotografii). Co dát do horního košíku? Do horního košíku vložte křehké a lehké nádobí: sklenice, čajové šálky, mísy na omáčku ale také talíře mělké salátové mísy, mírně zašpiněné pečící pánve a mělké pánve. Umístěte lehké nádobí tak, aby jím proud vody nepohyboval. Myčka může být také vybavena jedním nebo dvěma sklopnými odděleními, do nichž můžete vložit hrníčky a šálky, a také dlouhé ostré nože a servírovací příbor. Po vložení nádobí nezapomeňte zkontrolovat, že čepele na ostřikovacích ramenech se mohou volně otáčet, aniž by narážely do nádobí. Jak nastavit výšku horního košíku. Horní košík můžete umístit v horní nebo dolní poloze, což Vám usnadňuje umístění nádobí v myčce. F horní košík Příklad vložení nádobí horní košík Servírovací mísy a velké pokličky: umístěte je po stranách košíku. Hrnce na omáčku, salátové mísy: musí být vždy položeny horní stranou dolů. Velice hluboké nádobí: položte je šikmo, tím umožníte vodě, aby mohla proudit směrem dolů a umýt tak nádobí lépe. Otevřete ochranný kryt a vytáhněte košík úplně. Nyní jej umístněte do požadované pozice nahoru nebo dolů, potom nasaďte zpět ochranný kryt na kolo. Následujte jak je uvedeno na obrázku pod bodem F. spodní košík spodní košík Příbory do košíku na příbory umístěte držadly dolů; vložte příbor jeden po druhém do otvorů, čajové lžičky vložte rovněž jednu vedle druhé do zdířek. Nože a kuchyňské náčiní s ostrými hranami nebo hroty by mělo být umístěno ostrými okraji směrem dolů. Rozložte je tak, aby se nedotýkali. Obr. A Speciálně dlouhé nádobí je lepší vkládat horizontálně do přední části horní police. Po vložení nádobí nezapomeňte zkontrolovat, že čepele na ostřikovacích ramenech se mohou volně otáčet, aniž by narážely do nádobí. 6 ARISTON M - Pokyny pro instalaci a obsluhu

7 Spuštění myčky Připravit, pozor, teď! Do mycí vany jste vložili nádobí a nyní musíte nastavit mycí program. Vědět jaký, to zjistíte za minutu. M Nejprve Po provedení všech činností popsaných v předchozích kapitolách zapněte přívod vody a stiskněte tlačítko ON-OFF A. Uslyšíte krátké zapípnutí a světelný indikátor B se rozsvítí. Nyní je myčka zapnutá a čeká na Vaše pokyny. Volba mycího programu Vyberte mycí cyklus otáčejte knoflíkem D, dokud referenční značka na knoflíku neukazuje na číslo nebo symbol mycího programu, který chcete nastavit (nalistujte si stranu 9, kde je uvedena tabulka mycích cyklů). Krátké pípnutí Vás upozorní, že je cyklus mytí označen a rozsvítí se kontrolka E nad symbolem korespondujícím s právě začínajícímu mytí. Myčka Vás informuje Vaše myčka je vybavena světelným indikátorem (E), který se rozsvěcuje tak, jak myčka provádí jednotlivé mycí fáze. Toto jsou symboly odpovídající jednotlivým fázím mycího cyklu: předmytí, mytí, oplach, sušení. V jakémkoliv okamžiku Vám Vaše myčka sdělí, kterou mycí fázi právě provádí. Změna mycího programu v průběhu mytí Pokud jste zvolili nesprávný mycí program, nedělejte si starosti! Můžete měnit mycí program, pokud právě začal. Otočte knoflík v protisměru hodinových ručiček až na Reset a po uplynutí několika sekund uslyšíte 4 pípnutí. V tomto okamžiku světelný indikátor E zhasne a na displeji se zobrazí tři pomlčky. To znamená, že všechna nastavení jsou zrušena. Nyní můžete znovu nastavit správný mycí program. Dokončeno? Konec mycího programu je znázorněn dvojitým krátkým pípnutím a na displeji začne blikat indikátor sušící fáze. Otočte knoflíkem pro volbu mycího programu do polohy Reset což znamená, že naprogramování myčky bylo zrušeno. Myčku vypněte, čímž přerušíte její napájení. Uzavřete přívod vody. Než nádobí vyjmete z mycí vany, chvíli počkejte: je velice horké! Pokud chvíli počkáte, bude díky páře lépe vysušené. Nejprve vyndejte nádoby z nižšího košíku. Než nádobí začnete z mycí vany vyndavat, ujistěte se, že byl mycí program ukončen! Zapomněli jste dát nějaké nádobí do myčky? No, to se stane každému. Stiskem tlačítka ON-OFF mycí program přerušte, vložte do mycí vany zapomenuté nádobí a stiskněte znovu tlačítko ON-OFF. Mycí program bude pokračovat od místa, kde jste jej přerušili. Došlo k výpadku napájení? Otevřeli jste dveře myčky? Mycí program se zastaví a poté se znovu spustí, jakmile začne být myčka znovu napájena nebo jakmile zavřete její dveře. Všechno je pod kontrolou! Můžete měnit již nastavený cyklus ještě než začala myčka mýt. Jestliže otevřete dvířka ještě před tím než myčka dokončila mytí, nebo v průběhu mytí, stůjte vždy stranou od dvířek, protože byste se mohli opařit od vačicí páry. ARISTON M - Pokyny pro instalaci a obsluhu 7

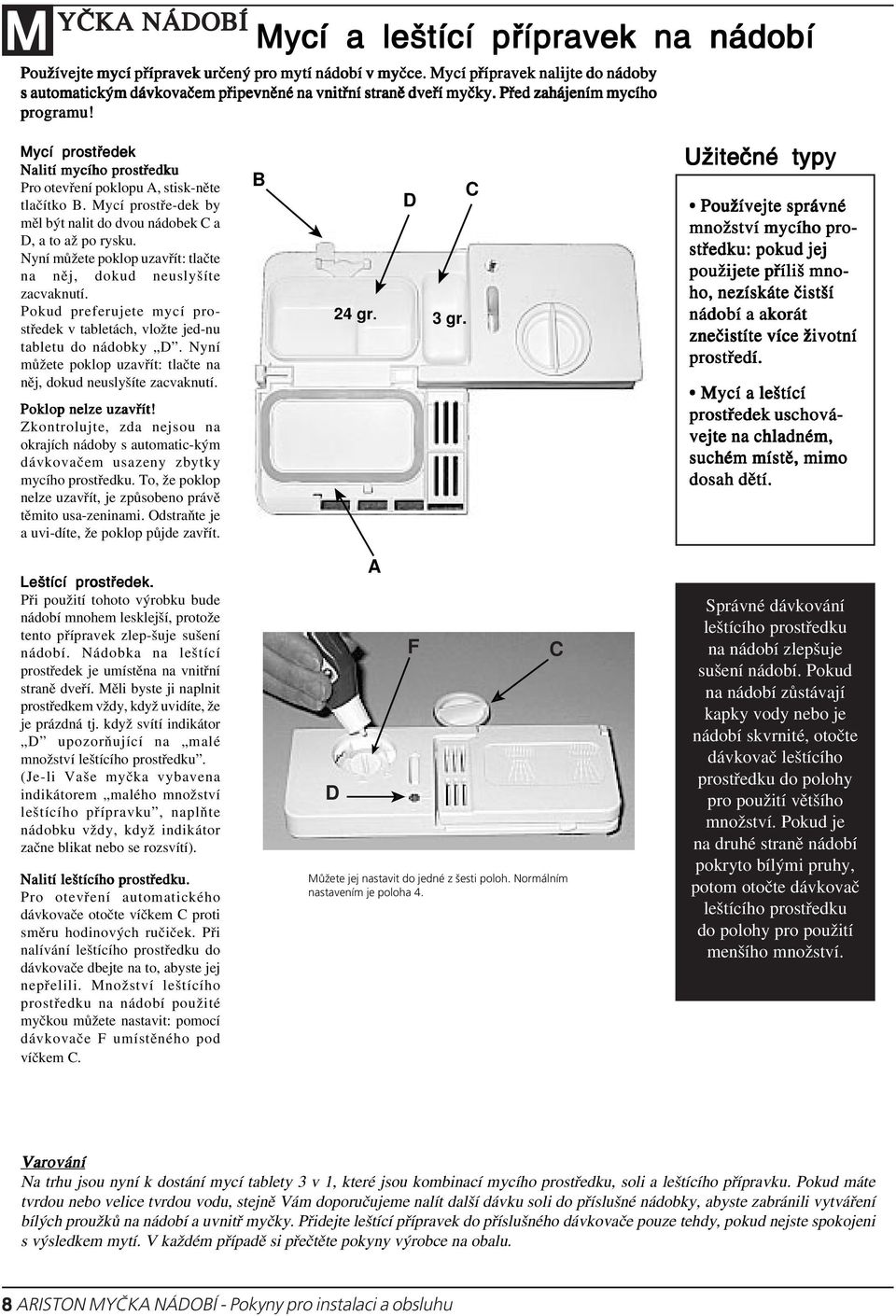

8 M Mycí a leštící přípravek na nádobí Používejte mycí přípravek určený pro mytí nádobí v myčce. Mycí přípravek nalijte do nádoby s automatickým dávkovačem připevněné na vnitřní straně dveří myčky. Před zahájením mycího programu! Mycí prostředek Nalití mycího prostředku Pro otevření poklopu A, stisk-něte tlačítko B. Mycí prostře-dek by měl být nalit do dvou nádobek C a D, a to až po rysku. Nyní můžete poklop uzavřít: tlačte na něj, dokud neuslyšíte zacvaknutí. Pokud preferujete mycí prostředek v tabletách, vložte jed-nu tabletu do nádobky D. Nyní můžete poklop uzavřít: tlačte na něj, dokud neuslyšíte zacvaknutí. Poklop nelze uzavřít! Zkontrolujte, zda nejsou na okrajích nádoby s automatic-kým dávkovačem usazeny zbytky mycího prostředku. To, že poklop nelze uzavřít, je způsobeno právě těmito usa-zeninami. Odstraňte je a uvi-díte, že poklop půjde zavřít. B D 24 gr. 3 gr. C Užitečné typy Používejte správné množství mycího pro- středku: pokud jej použijete příliš mno- ho, nezískáte čistší nádobí a akorát znečistíte více životní prostředí. Mycí a leštící prostředek uschová- vejte na chladném, suchém místě, mimo dosah dětí. Leštící prostředek. Při použití tohoto výrobku bude nádobí mnohem lesklejší, protože tento přípravek zlep-šuje sušení nádobí. Nádobka na leštící prostředek je umístěna na vnitřní straně dveří. Měli byste ji naplnit prostředkem vždy, když uvidíte, že je prázdná tj. když svítí indikátor D upozorňující na malé množství leštícího prostředku. (Je-li Vaše myčka vybavena indikátorem malého množství leštícího přípravku, naplňte nádobku vždy, když indikátor začne blikat nebo se rozsvítí). Nalití leštícího prostředku. Pro otevření automatického dávkovače otočte víčkem C proti směru hodinových ručiček. Při nalívání leštícího prostředku do dávkovače dbejte na to, abyste jej nepřelili. Množství leštícího prostředku na nádobí použité myčkou můžete nastavit: pomocí dávkovače F umístěného pod víčkem C. D A F C Můžete jej nastavit do jedné z šesti poloh. Normálním nastavením je poloha 4. Správné dávkování leštícího prostředku na nádobí zlepšuje sušení nádobí. Pokud na nádobí zůstávají kapky vody nebo je nádobí skvrnité, otočte dávkovač leštícího prostředku do polohy pro použití většího množství. Pokud je na druhé straně nádobí pokryto bílými pruhy, potom otočte dávkovač leštícího prostředku do polohy pro použití menšího množství. Varování Na trhu jsou nyní k dostání mycí tablety 3 v 1, které jsou kombinací mycího prostředku, soli a leštícího přípravku. Pokud máte tvrdou nebo velice tvrdou vodu, stejně Vám doporučujeme nalít další dávku soli do příslušné nádobky, abyste zabránili vytváření bílých proužků na nádobí a uvnitř myčky. Přidejte leštící přípravek do příslušného dávkovače pouze tehdy, pokud nejste spokojeni s výsledkem mytí. V každém případě si přečtěte pokyny výrobce na obalu. 8 ARISTON M - Pokyny pro instalaci a obsluhu

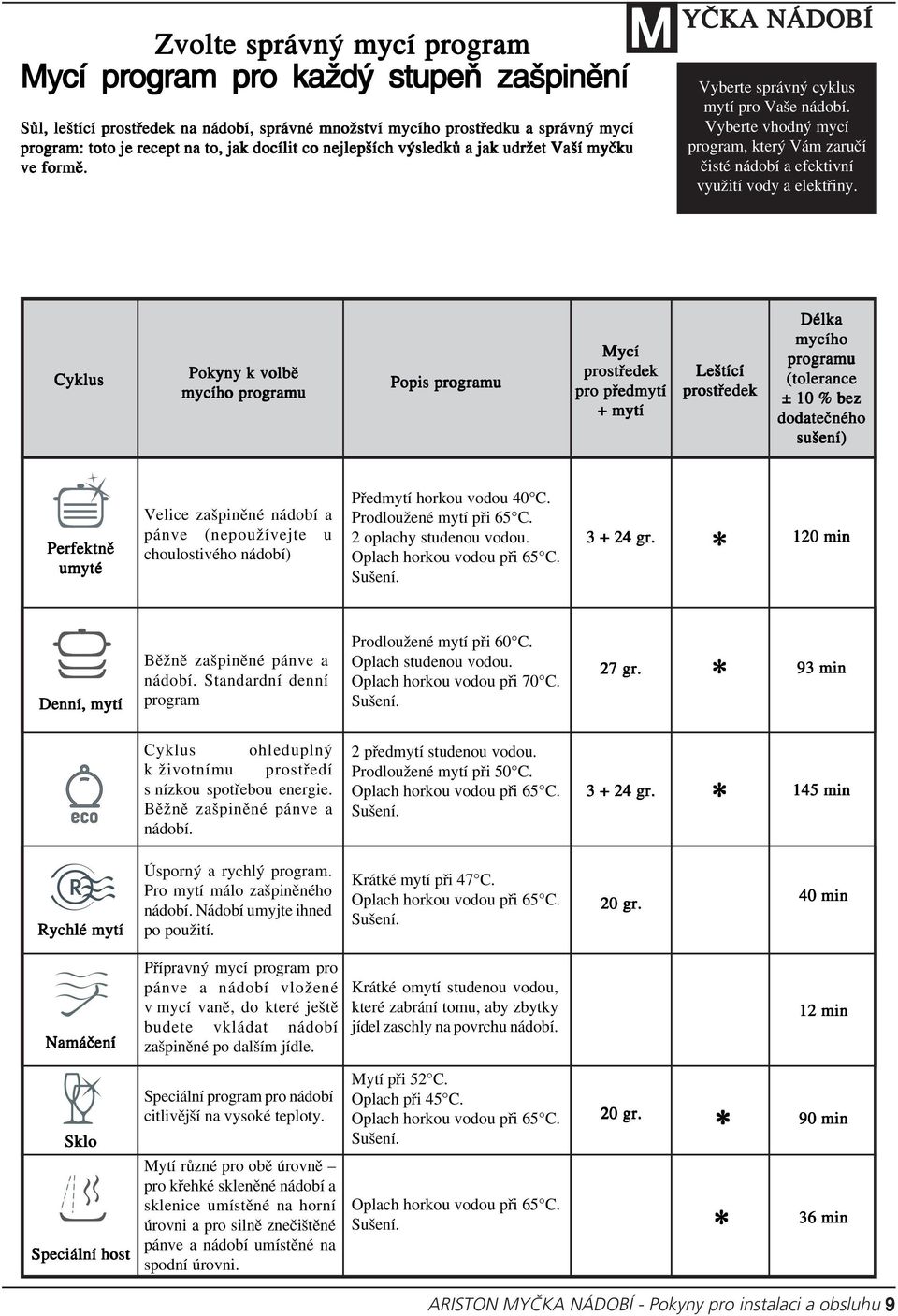

9 Zvolte správný mycí program Mycí program pro každý stupeň zašpinění Sůl, leštící prostředek na nádobí, správné množství mycího prostředku a správný mycí program: toto je recept na to, jak docílit co nejlepších výsledků a jak udržet Vaší myčku ve formě. M Vyberte správný cyklus mytí pro Vaše nádobí. Vyberte vhodný mycí program, který Vám zaručí čisté nádobí a efektivní využití vody a elektřiny. Cyklus Pokyny k volbě mycího programu Popis programu Mycí prostředek pro předmytí + mytí Leštící prostředek Délka mycího programu (tolerance ± 10 % bez dodatečného sušení) Perfektně umyté Velice zašpiněné nádobí a pánve (nepoužívejte u choulostivého nádobí) Předmytí horkou vodou 40 C. Prodloužené mytí při 65 C. 2 oplachy studenou vodou. Oplach horkou vodou při 65 C. Sušení gr. * 120 min Denní, mytí Běžně zašpiněné pánve a nádobí. Standardní denní program Prodloužené mytí při 60 C. Oplach studenou vodou. Oplach horkou vodou při 70 C. Sušení. 27 gr. * 93 min Cyklus ohleduplný k životnímu prostředí s nízkou spotřebou energie. Běžně zašpiněné pánve a nádobí. 2 předmytí studenou vodou. Prodloužené mytí při 50 C. Oplach horkou vodou při 65 C. Sušení gr. * 145 min Rychlé mytí Úsporný a rychlý program. Pro mytí málo zašpiněného nádobí. Nádobí umyjte ihned po použití. Krátké mytí při 47 C. Oplach horkou vodou při 65 C. Sušení. 20 gr. 40 min Namáčení Přípravný mycí program pro pánve a nádobí vložené v mycí vaně, do které ještě budete vkládat nádobí zašpiněné po dalším jídle. Krátké omytí studenou vodou, které zabrání tomu, aby zbytky jídel zaschly na povrchu nádobí. 12 min Sklo Speciální host Speciální program pro nádobí citlivější na vysoké teploty. Mytí různé pro obě úrovně pro křehké skleněné nádobí a sklenice umístěné na horní úrovni a pro silně znečištěné pánve a nádobí umístěné na spodní úrovni. Mytí při 52 C. Oplach při 45 C. Oplach horkou vodou při 65 C. Sušení. Oplach horkou vodou při 65 C. Sušení. 20 gr. * 90 min 36 min * ARISTON M - Pokyny pro instalaci a obsluhu 9

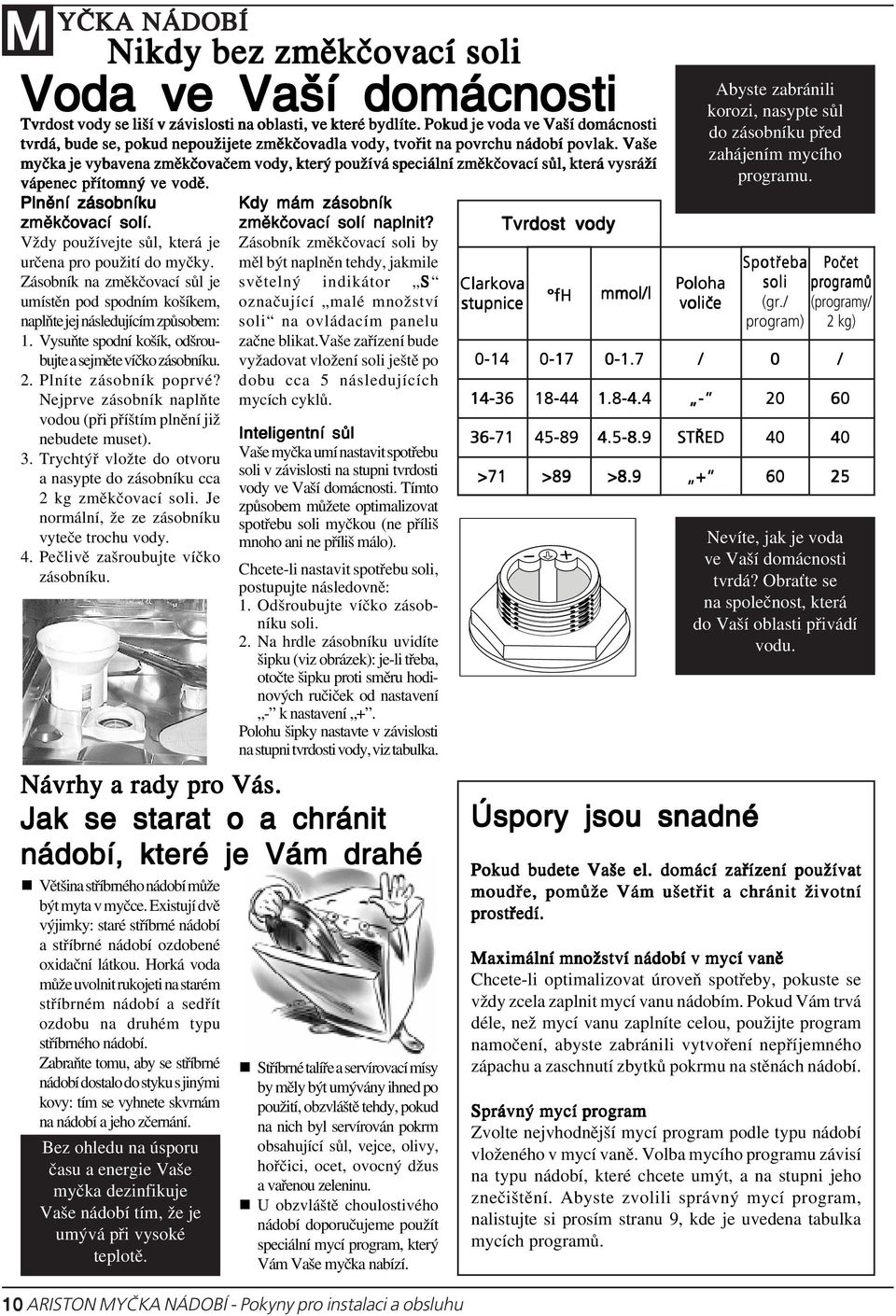

10 M Nikdy bez změkčovací soli Voda ve Vaší domácnosti Tvrdost vody se liší v závislosti na oblasti, ve které bydlíte. Pokud je voda ve Vaší domácnosti tvrdá, bude se, pokud nepoužijete změkčovadla vody, tvořit na povrchu nádobí povlak. Vaše myčka je vybavena změkčovačem vody, který používá speciální změkčovací sůl, která vysráží vápenec přítomný ve vodě. Plnění zásobníku změkčovací solí. Vždy používejte sůl, která je určena pro použití do myčky. Kdy mám zásobník změkčovací solí naplnit? Zásobník změkčovací soli by měl být naplněn tehdy, jakmile Tvrdost vody Zásobník na změkčovací sůl je světelný indikátor S Clarkova umístěn pod spodním košíkem, označující malé množství stupnice fh mmol/l 1. Vysuňte spodní košík, odšroubujte a sejměte víčko zásobníku. 2. Plníte zásobník poprvé? Nejprve zásobník naplňte naplňte jej následujícím způsobem: začne blikat.vaše zařízení bude vyžadovat vložení soli ještě po dobu cca 5 následujících mycích cyklů. soli na ovládacím panelu vodou (při příštím plnění již nebudete muset). Inteligentní sůl Trychtýř vložte do otvoru Vaše myčka umí nastavit spotřebu soli v závislosti na stupni tvrdosti a nasypte do zásobníku cca >71 >89 >8.9 vody ve Vaší domácnosti. Tímto 2 kg změkčovací soli. Je způsobem můžete optimalizovat normální, že ze zásobníku spotřebu soli myčkou (ne příliš vyteče trochu vody. mnoho ani ne příliš málo). 4. Pečlivě zašroubujte víčko zásobníku. Chcete-li nastavit spotřebu soli, postupujte následovně: 1. Odšroubujte víčko zásobníku soli. 2. Na hrdle zásobníku uvidíte šipku (viz obrázek): je-li třeba, otočte šipku proti směru hodinových ručiček od nastavení - k nastavení +. Polohu šipky nastavte v závislosti na stupni tvrdosti vody, viz tabulka. Návrhy a rady pro Vás. Jak se starat o a chránit nádobí, které je Vám drahé Většina stříbrného nádobí může být myta v myčce. Existují dvě výjimky: staré stříbrné nádobí a stříbrné nádobí ozdobené oxidační látkou. Horká voda může uvolnit rukojeti na starém stříbrném nádobí a sedřít ozdobu na druhém typu stříbrného nádobí. Zabraňte tomu, aby se stříbrné nádobí dostalo do styku s jinými kovy: tím se vyhnete skvrnám na nádobí a jeho zčernání. Bez ohledu na úsporu času a energie Vaše myčka dezinfikuje Vaše nádobí tím, že je umývá při vysoké teplotě. Stříbrné talíře a servírovací mísy by měly být umývány ihned po použití, obzvláště tehdy, pokud na nich byl servírován pokrm obsahující sůl, vejce, olivy, hořčici, ocet, ovocný džus a vařenou zeleninu. U obzvláště choulostivého nádobí doporučujeme použít speciální mycí program, který Vám Vaše myčka nabízí. 10 ARISTON M - Pokyny pro instalaci a obsluhu Poloha voliče Abyste zabránili korozi, nasypte sůl do zásobníku před zahájením mycího programu. Spotřeba Počet soli programů (gr./ (programy/ program) 2 kg) / 0 / STŘED > Úspory jsou snadné Nevíte, jak je voda ve Vaší domácnosti tvrdá? Obraťte se na společnost, která do Vaší oblasti přivádí vodu. Pokud budete Vaše el. domácí zařízení používat moudře, pomůže Vám ušetřit a chránit životní prostředí. Maximální množství nádobí v mycí vaně Chcete-li optimalizovat úroveň spotřeby, pokuste se vždy zcela zaplnit mycí vanu nádobím. Pokud Vám trvá déle, než mycí vanu zaplníte celou, použijte program namočení, abyste zabránili vytvoření nepříjemného zápachu a zaschnutí zbytků pokrmu na stěnách nádobí. Správný mycí program Zvolte nejvhodnější mycí program podle typu nádobí vloženého v mycí vaně. Volba mycího programu závisí na typu nádobí, které chcete umýt, a na stupni jeho znečištění. Abyste zvolili správný mycí program, nalistujte si prosím stranu 9, kde je uvedena tabulka mycích programů.

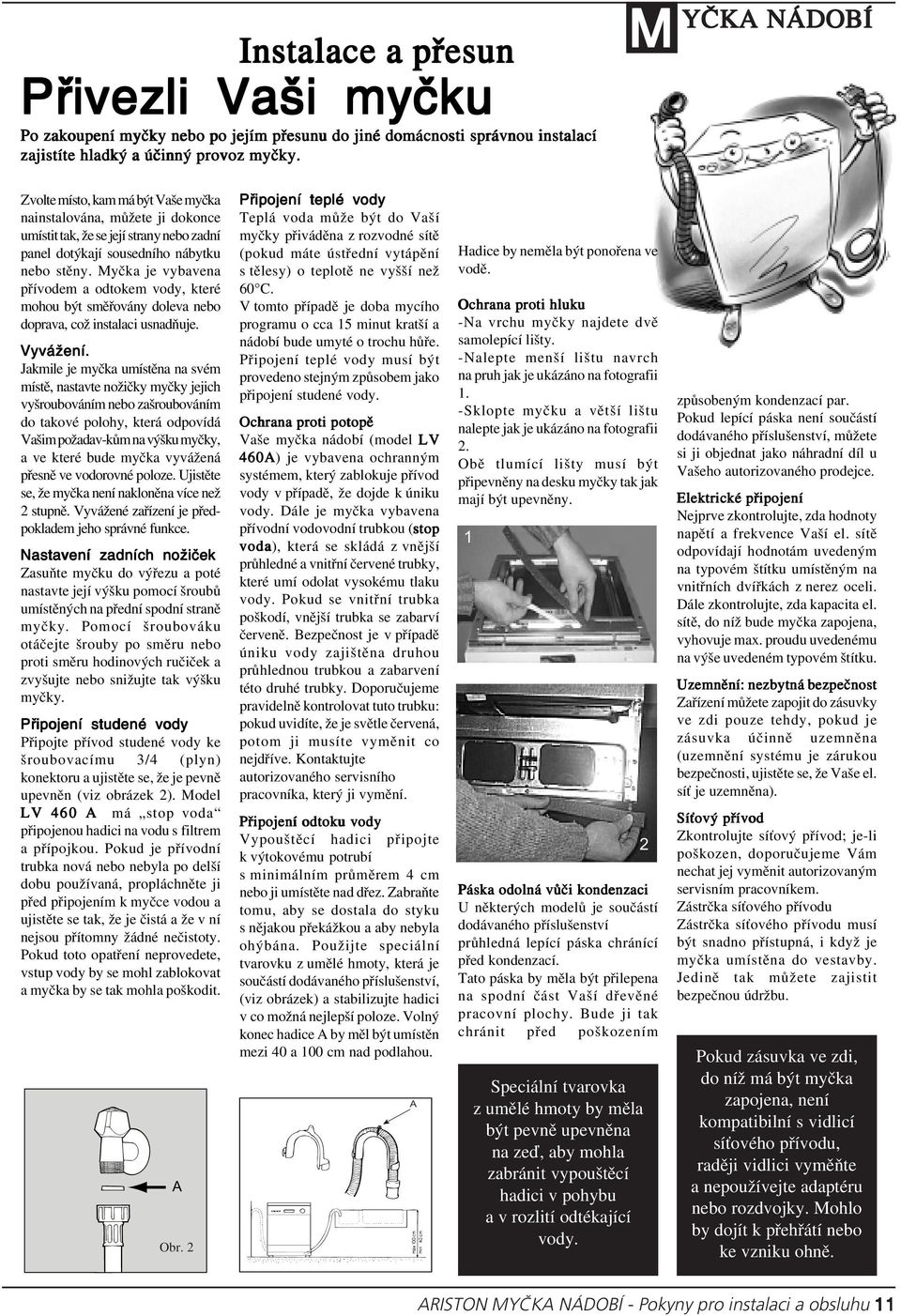

11 Instalace a přesun Přivezli Vaši myčku Po zakoupení myčky nebo po jejím přesunu do jiné domácnosti správnou instalací zajistíte hladký a účinný provoz myčky. M Zvolte místo, kam má být Vaše myčka nainstalována, můžete ji dokonce umístit tak, že se její strany nebo zadní panel dotýkají sousedního nábytku nebo stěny. Myčka je vybavena přívodem a odtokem vody, které mohou být směřovány doleva nebo doprava, což instalaci usnadňuje. Vyvážení. Jakmile je myčka umístěna na svém místě, nastavte nožičky myčky jejich vyšroubováním nebo zašroubováním do takové polohy, která odpovídá Vašim požadav-kům na výšku myčky, a ve které bude myčka vyvážená přesně ve vodorovné poloze. Ujistěte se, že myčka není nakloněna více než 2 stupně. Vyvážené zařízení je předpokladem jeho správné funkce. Nastavení zadních nožiček Zasuňte myčku do výřezu a poté nastavte její výšku pomocí šroubů umístěných na přední spodní straně myčky. Pomocí šroubováku otáčejte šrouby po směru nebo proti směru hodinových ručiček a zvyšujte nebo snižujte tak výšku myčky. Připojení studené vody Připojte přívod studené vody ke šroubovacímu 3/4 (plyn) konektoru a ujistěte se, že je pevně upevněn (viz obrázek 2). Model LV 460 A má stop voda připojenou hadici na vodu s filtrem a přípojkou. Pokud je přívodní trubka nová nebo nebyla po delší dobu používaná, propláchněte ji před připojením k myčce vodou a ujistěte se tak, že je čistá a že v ní nejsou přítomny žádné nečistoty. Pokud toto opatření neprovedete, vstup vody by se mohl zablokovat a myčka by se tak mohla poškodit. A Obr. 2 Připojení teplé vody Teplá voda může být do Vaší myčky přiváděna z rozvodné sítě (pokud máte ústřední vytápění s tělesy) o teplotě ne vyšší než 60 C. V tomto případě je doba mycího programu o cca 15 minut kratší a nádobí bude umyté o trochu hůře. Připojení teplé vody musí být provedeno stejným způsobem jako připojení studené vody. Ochrana proti potopě Vaše myčka nádobí (model LV 460A) je vybavena ochranným systémem, který zablokuje přívod vody v případě, že dojde k úniku vody. Dále je myčka vybavena přívodní vodovodní trubkou (stop voda), která se skládá z vnější průhledné a vnitřní červené trubky, které umí odolat vysokému tlaku vody. Pokud se vnitřní trubka poškodí, vnější trubka se zabarví červeně. Bezpečnost je v případě úniku vody zajištěna druhou průhlednou trubkou a zabarvení této druhé trubky. Doporučujeme pravidelně kontrolovat tuto trubku: pokud uvidíte, že je světle červená, potom ji musíte vyměnit co nejdříve. Kontaktujte autorizovaného servisního pracovníka, který ji vymění. Připojení odtoku vody Vypouštěcí hadici připojte k výtokovému potrubí s minimálním průměrem 4 cm nebo ji umístěte nad dřez. Zabraňte tomu, aby se dostala do styku s nějakou překážkou a aby nebyla ohýbána. Použijte speciální tvarovku z umělé hmoty, která je součástí dodávaného příslušenství, (viz obrázek) a stabilizujte hadici v co možná nejlepší poloze. Volný konec hadice A by měl být umístěn mezi 40 a 100 cm nad podlahou. A Hadice by neměla být ponořena ve vodě. Ochrana proti hluku -Na vrchu myčky najdete dvě samolepící lišty. -Nalepte menší lištu navrch na pruh jak je ukázáno na fotografii 1. -Sklopte myčku a větší lištu nalepte jak je ukázáno na fotografii 2. Obě tlumící lišty musí být připevněny na desku myčky tak jak mají být upevněny. 1 Páska odolná vůči kondenzaci U některých modelů je součástí dodávaného příslušenství průhledná lepící páska chránící před kondenzací. Tato páska by měla být přilepena na spodní část Vaší dřevěné pracovní plochy. Bude ji tak chránit před poškozením Speciální tvarovka z umělé hmoty by měla být pevně upevněna na zeď, aby mohla zabránit vypouštěcí hadici v pohybu a v rozlití odtékající vody. 2 způsobeným kondenzací par. Pokud lepící páska není součástí dodávaného příslušenství, můžete si ji objednat jako náhradní díl u Vašeho autorizovaného prodejce. Elektrické připojení Nejprve zkontrolujte, zda hodnoty napětí a frekvence Vaší el. sítě odpovídají hodnotám uvedeným na typovém štítku umístěným na vnitřních dvířkách z nerez oceli. Dále zkontrolujte, zda kapacita el. sítě, do níž bude myčka zapojena, vyhovuje max. proudu uvedenému na výše uvedeném typovém štítku. Uzemnění: nezbytná bezpečnost Zařízení můžete zapojit do zásuvky ve zdi pouze tehdy, pokud je zásuvka účinně uzemněna (uzemnění systému je zárukou bezpečnosti, ujistěte se, že Vaše el. síť je uzemněna). Síťový přívod Zkontrolujte síťový přívod; je-li poškozen, doporučujeme Vám nechat jej vyměnit autorizovaným servisním pracovníkem. Zástrčka síťového přívodu Zástrčka síťového přívodu musí být snadno přístupná, i když je myčka umístěna do vestavby. Jedině tak můžete zajistit bezpečnou údržbu. Pokud zásuvka ve zdi, do níž má být myčka zapojena, není kompatibilní s vidlicí síťového přívodu, raději vidlici vyměňte a nepoužívejte adaptéru nebo rozdvojky. Mohlo by dojít k přehřátí nebo ke vzniku ohně. ARISTON M - Pokyny pro instalaci a obsluhu 11

12 M Odstranění problémů Pokud máte nějaký problém, přečtěte si tuto kapitolu Vaše myčka může přestat pracovat nebo může začít fungovat nesprávně. V mnoha případech se jedná o problémy, které lze vyřešit bez součinnosti technického pracovníka. Než se obrátíte na servisní středisko, vždy si přečtěte níže uvedené body. Myčka nezahájí provoz Je přívod vody otevřen? Je přívod vody správně připojen k hadici? Je víčko zásobníku změkčovací soli správně zavřeno? Je správná dávka leštícího prostředku? oplachování) vlemi rychle blikají. Vypněte myčku tlačítkem ON OFF a zapněte přívod vody a počkejte alespoň 20 sekund. Poté ZAPNĚTE. Pokud alarm stále bliká, nejprve vypněte přívod vody, aby nedošlo k jejímu úniku, a poté odpojte přívod el. energie. Nebyla voda Ve vaší Chybová hlášení myčku opět zapněte. Opětovně Obraťte se na servisní středisko. domácnosti vypnutá? Je tlak přiváděné vody dostatečný? Je hadice ohnutá? Je filtr na přívodní hadici zanesen? Jsou otevřeny dveře myčky? vyberte program mytí jak je doporučeno v tabulce Zvolte správný mycí program. Zahájí se mytí. Upozornění na zanesený filtr Zkontrolovali jste všechno, ale myčka stále nepracuje nebo problém stále přetrvává? Nádobí není čisté. Nasypali jste do zásobníku správné množství mycího prostředku? Je zvolený mycí program vhodný pro typ nádobí vložené v mycí vaně? Je filtr a mikrofiltr čistý? Mohou se ramena ostřiko-vače volně otáčet? Z myčky neodchází voda. Je odtoková hadice ohnutá? Na povrchu nádobí se usazuje vápenec nebo se na něm tvoří bílý film. Vaše myčka je vybavena bezpečnostním systémem, které umí rozpoznat jakékoliv funkční anomálie. Vznik takového anomálie nebo chyby je signalizován jedním nebo dvěmi kontrolkami E, které rychle blikají. Poznamenejte si, které kontrolky blikají, vypněte myčku, vypněte přívod vody a kontaktujte servisního pracovníka. Upozornění na vypnutou vodu Pokud jste zapomněli otevřít přívod vody, myčka Vás na to upozorní několikerým krátkým pípnutím několikrát za minutu. Zapněte přívod vody a myčka se po uplynutí několika sekund spustí. Pokud jste v době pípání nebyli v blízkosti myčky, myčka se automaticky začne blokovat a světelné kontrolky 2 a 3 (mytí a Bezpečnost uvnitř Vaší domácnosti 12 ARISTON M - Pokyny pro instalaci a obsluhu Pokud je myčka zablokovaná a světelná kontrolka 1 (přemytí) a 3 (oplachování) velmi rychle blikají, znamená to, že filtr je zablokovaný zbytky jídel. Myčku vypněte stiskem tlačítka ZAPNUTÍ/ VYPNUTÍ, filtr řádně vyčistěte a umístěte jej zpět, jak je znázorněno na straně 21. Poté myčku znovu zapněte. Opětovně vyberte program mytí a zahajte mytí. Upozornění na nesprávnou funkci elektromagnetického ventilu pro napouštění vody Pokud kontrolka 2 (mytí) velmi rychle bliká, myčku VYPNĚTE a po uplynutí jedné minuty ji opět Obraťte se na nejbližší autorizované servisní středisko a nezapomeňte uvést: typ problému číslo modelu (Mod ) a výrobní číslo (S/N ) uvedené na typovém štítku připevněném na vnitřní straně dveří. Nikdy se neobracejte na neautorizované technické středisko a vždy odmítněte použití neoriginálních náhradních dílů. Vaše myčka byla vyrobena v souladu s nejpřísnějšími mezinárodními bezpečnostními normami. Chrání Vás a Vaši rodinu. Přečtěte si pokyny a informace uvedené v tomto návodu k obsluze: jsou plné užitečných rad týkajících se bezpečné instalace, obsluhy a údržby. Zabráníte tak vzniku nepříjemných překvapení. 1. Pečlivě zlikvidujte obalový tečně dlouhý. Mějte na 10. Pokud zařízení nepracuje 11. Jakmile je životnost myčky materiál (řiďte se pokyny, paměti, že by neměl být správně, uzavřete přívod u konce, musí být myčka které se týkají třídění ohýbán ani by se na něm vody a vytáhněte vidlici upravena tak, aby se stala odpadu a jsou stanovené neměly tvořit smyčky. síťového přívodu ze zásuvky. neobsluhovatelnou: odřízněte síťový přívod a poškoďte místními předpisy) 5. Pokud zařízení nepracuje Potom si přečtěte kapitolu 2. Po odstranění obalového správně nebo pokud je Pokud máte nějaký problém, záklopku na dveřích. materiálu zkontrolujte, zda je Vaše zařízení nepoškozené. Pokud máte jakékoliv pochybnosti, obraťte se třeba provést jeho údržbu, odpojte myčku od el. sítě (tj. vytáhněte vidlici síťového přívodu ze zásuvky!). přečtěte si tuto kapitolu. Pokud nemůžete problém vyřešit sami, obraťte se na servisní středisko. na kvalifikovaného pracovníka. 6. Zabraňte dětem, aby se dostaly do blízkosti myč- Já chci pouze autorizovaného specializovaného technika 3. Myčku mohou obsluhovat ky, je-li otevřená. Mycí s originálními náhradními pouze dospělí lidé, kteří se prostředky uschovávejte díly Ariston. budou řídit pokyny uvede- mimo jejich dosah. nými v návodu k obsluze. Myčka slouží pro mytí nádobí v domácnosti. Nedotýkejte se zařízení mokrýma rukama, máte-li 7. Myčka by neměla být instalována venku, i když by byla přikryta střechou: je velice nebezpečné vystavit ji účinkům deště a bouřky. mokré nohy nebo pokud jste bosí. 8. Během mycího programu a bezprostředně po jeho 4. Nedoporučujeme použít prodlužovací kabely nebo ukončení se nedotýkejte topného tělesa. vícenásobné zástrčky. Pokud není síťový přívod dostatečně dlouhý, potom jej vyměňte za jiný dosta- 9. Neopírejte se o a neposedávejte na otevřených dvířkách myčky. Myčka by se mohla převrátit.

13 Péče a údržba Čištění a speciální údržba Filtrační systém Pokud chcete, aby myčka dosahovala stabilně dobrých výsledků, musíte čistit filtrační systém. Částečky pokrmu jsou z vody odstraňovány, protože voda během cyklu cirkuluje a je převáděna přes filtr. Z tohoto důvodu je dobré odstraňovat po každém mytí větší zbytky pokrmu uvězněné uvnitř misky C uvnitř polokruhového filtru A; chcete-li filtrační systém vyjmout, tlačte na rukojeti misky směrem nahoru. Umyjte je pod proudem vody. Celý filtrační systém by měl být jednou za měsíc řádně vyčištěn: miska C + polokruhový filtr A + válcový filtr B. Filtr B vyjmete jeho otočením proti směru hodinových ručiček. Filtrační systém čistěte malým Udržujte Vaši myčku v kondici M Pokud budete následujících pár pravidel dodržovat, budete mít vždy spolehlivou pracovnici na Vaší straně. Po každém mytí. Jakmile je mycí program ukončen, vždy nezapomeňte vypnout přívod vody a ponechte dveře myčky pootevřené. Tímto způsobem nebude uvnitř uvězněna vlhkost ani nepříjemný zápach. Odpojte zařízení od el. sítě. Před zahájením jakéhokoliv čištění nebo údržby vždy vytáhněte vidlici síťového přívodu ze zásuvky. Nevystavujte se nebezpečí. Žádná rozpouštědla! Žád- né abrazivní prostředky! Pro vyčištění mycí vany a gumových částí myčky nepoužívejte žádné rozpouštěcí nebo abrazivní čistící prostředky. Používejte pouze hadřík navlhčený v teplé vodě s přídavkem mycího prostředku. Pokud jsou na povrchu mycí vany skvrny, použijte hadřík navlhčený ve vodě s přídavkem malého množství vinného octa nebo použijte čistící prostředek speciálně určený pro čištění myčky. nekovovým kartáčkem. Části filtračního systému znovu složte (tak, jak je znázorněno na obrázku) a vložte celý systém zpět do myčky. Položte jej do žlabu a zatlačte jej směrem dolů. Myčka není určena pro použití bez filtračního systému. Nesprávné umístění filtračního systému může snížit účinnost mytí a dokonce myčku poškodit. B C 1 2 A Jedete na dovolenou? Pokud odjíždíte na delší dobu, doporučujeme Vám provést následující: spusťte mycí program bez nádobí uzavřete přívod vody ponechejte dveře myčky pootevřené. Tím prodloužíte životnost těsnění a předejte tomu, aby se uvnitř myčky vytvořil nepříjemný zápach. Přesun myčky. Pokud má být myčka přesunuta, pokuste se ji udržovat ve svislé poloze. Je-li to opravdu nezbytně nutné, můžete ji položit zadním panelem směrem dolů. Těsnění. Jedním z faktorů, který způsobuje vytvoření nepříjemného zápachu uvnitř myčky, jsou zbytky jídla, které ulpí na těsnění. Pravidelné čištění pomocí navlhčené mycí houby zabrání vzniku zápachu. Čištění přívodu vodního filtru Pravidelně čistěte přívod vodního filtru (podívejte se na obrázek 2 Instalace ), který je umístěný na přívodním vodovodním kohoutku. Po vypnutí vody tohoto přívodu, odšroubujte konec vodovodní hadice, vyjměte filtr a vyčistěte jej pod tekoucí vodou. Poté vraťte zpět a přišroubujte hadici k přívodu vody. Příležitostně, jednou měsíčně, věnujte trochu času filtračnímu systému a ramenům ostřikovače. Čištění ramen ostřikovače Zbytky pokrmu se mohou usadit na ramenech ostřikovače a zablokovat otvory, jimiž vychází voda. Pravidelně ramena ostřikovače kontrolujte a jednou za čas je čistěte. Vaše myčka neslouží pro rozložení zbytků jídla! Neznepokojujte se, pokud neodstraníte všechny zbytky pokrmu z nádobí, ale před vložením nádobí do myčky odstraňte kosti, kůru a kůži a jakýkoliv podobný zbytek jídla. Vylijte obsah všech sklenic a šálků. ARISTON M - Pokyny pro instalaci a obsluhu 13

14 M 14 ARISTON M - Pokyny pro instalaci a obsluhu

15 M ARISTON M - Pokyny pro instalaci a obsluhu 15

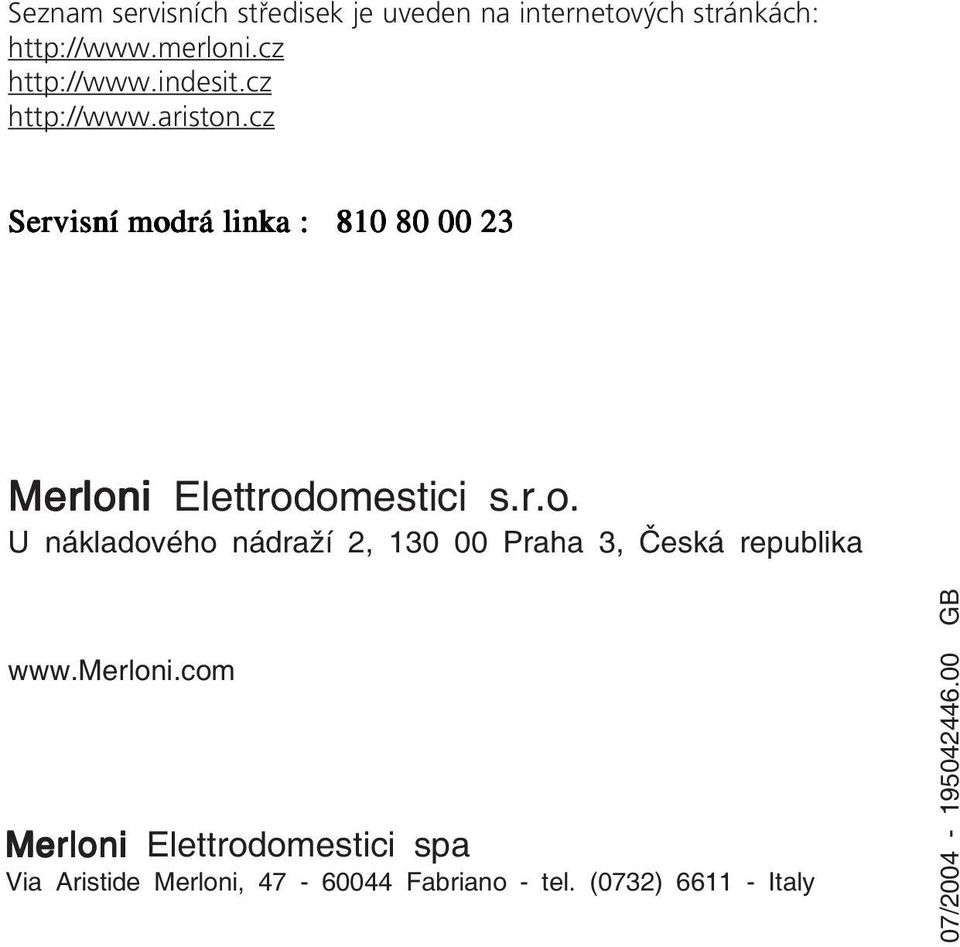

16 Seznam servisních středisek je uveden na internetových stránkách: Servisní modrá linka : Merloni Elettrodomestici s.r.o. U nákladového nádraží 2, Praha 3, Česká republika Merloni Elettrodomestici spa Via Aristide Merloni, Fabriano - tel. (0732) Italy 07/ GB
