Automatická svařovací pistole PHA a PKA. Pistole PHA 500

Transkript

1 Automatická svařovací pistole PHA a PKA Pistole PHA 500 Svařovací pistole PHA-500 je určena pro přivařování svorníků hrotovým i zdvihovým zážehem, kdy podávání svorníků je zabezpečeno pomocí podavače VBZ, automatický provoz, nebo jsou vhazovány podávací trubicí, poloautomatický provoz. Pistole je především vhodná pro přivařování na hliník, má nastavitelný zdvih. Nastavování a přestavení z průměru na průměr je snadné. Vnitřní části svařovací pistole jsou chráněny před rozstřikem pomocí prachovek. Kabelace je chráněna ochrannou hadicí. Polohování svařovací pistole je možné různými pozičními nátrubky. Svařovací rozsah 2 8 mm ( jiné průměry na dotaz) Svařovací materiál ocel, nerez, mosaz a hliník 8 30 mm ( jiné délky na dotaz) Způsob přivařování hrotový i zdvihový zážeh, s krátkým časem i ochr. atm. Svařovací kabelace 3 m, 25 mm 2 Rozměry 60x172x290 mm Váha 1,6 kg

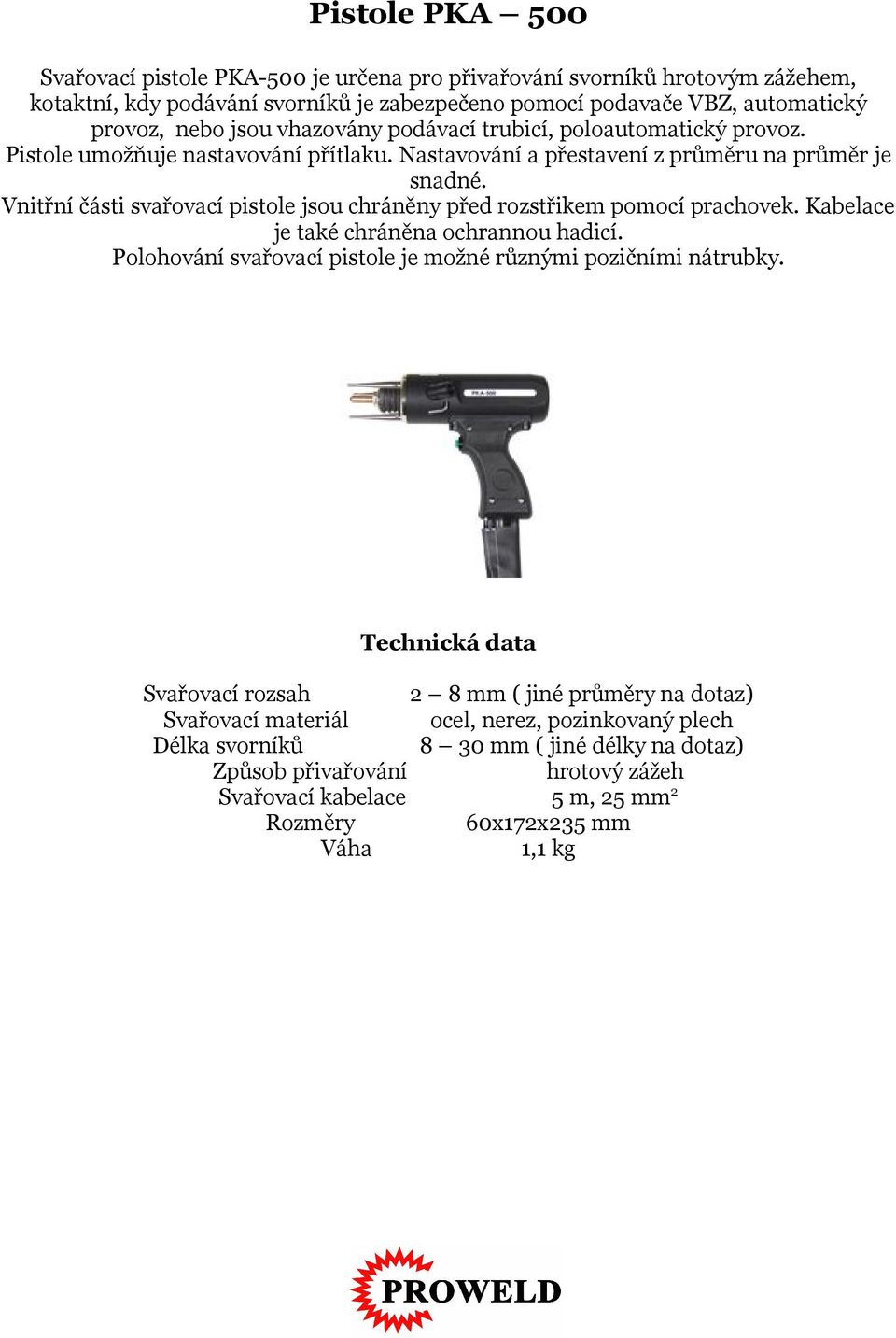

2 Pistole PKA 500 Svařovací pistole PKA-500 je určena pro přivařování svorníků hrotovým zážehem, kotaktní, kdy podávání svorníků je zabezpečeno pomocí podavače VBZ, automatický provoz, nebo jsou vhazovány podávací trubicí, poloautomatický provoz. Pistole umožňuje nastavování přítlaku. Nastavování a přestavení z průměru na průměr je snadné. Vnitřní části svařovací pistole jsou chráněny před rozstřikem pomocí prachovek. Kabelace je také chráněna ochrannou hadicí. Polohování svařovací pistole je možné různými pozičními nátrubky. Svařovací rozsah 2 8 mm ( jiné průměry na dotaz) Svařovací materiál ocel, nerez, pozinkovaný plech 8 30 mm ( jiné délky na dotaz) Způsob přivařování hrotový zážeh Svařovací kabelace 5 m, 25 mm 2 Rozměry 60x172x235 mm Váha 1,1 kg

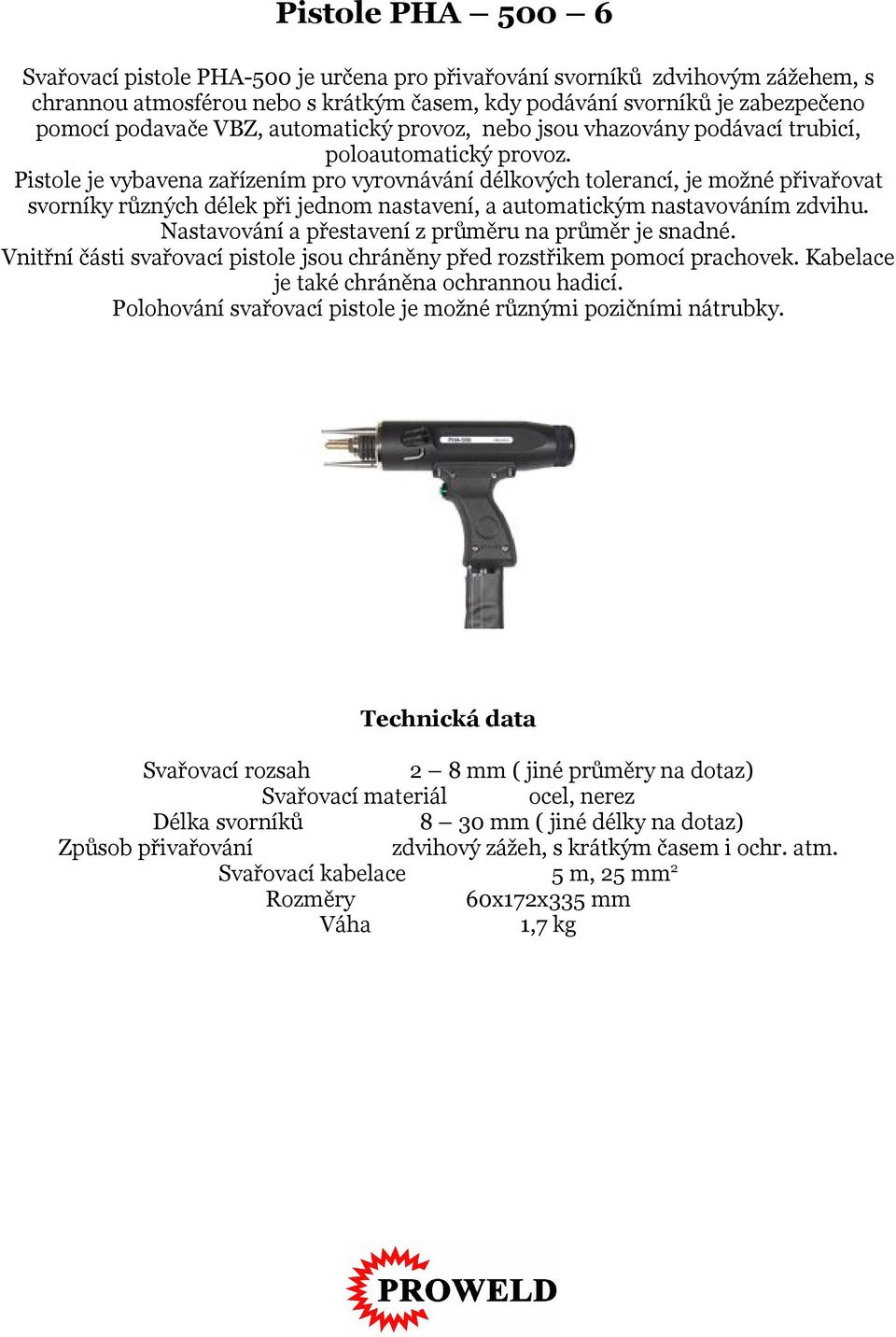

3 Pistole PHA Svařovací pistole PHA-500 je určena pro přivařování svorníků zdvihovým zážehem, s chrannou atmosférou nebo s krátkým časem, kdy podávání svorníků je zabezpečeno pomocí podavače VBZ, automatický provoz, nebo jsou vhazovány podávací trubicí, poloautomatický provoz. Pistole je vybavena zařízením pro vyrovnávání délkových tolerancí, je možné přivařovat svorníky různých délek při jednom nastavení, a automatickým nastavováním zdvihu. Nastavování a přestavení z průměru na průměr je snadné. Vnitřní části svařovací pistole jsou chráněny před rozstřikem pomocí prachovek. Kabelace je také chráněna ochrannou hadicí. Polohování svařovací pistole je možné různými pozičními nátrubky. Svařovací rozsah 2 8 mm ( jiné průměry na dotaz) Svařovací materiál ocel, nerez 8 30 mm ( jiné délky na dotaz) Způsob přivařování zdvihový zážeh, s krátkým časem i ochr. atm. Svařovací kabelace 5 m, 25 mm 2 Rozměry 60x172x335 mm Váha 1,7 kg

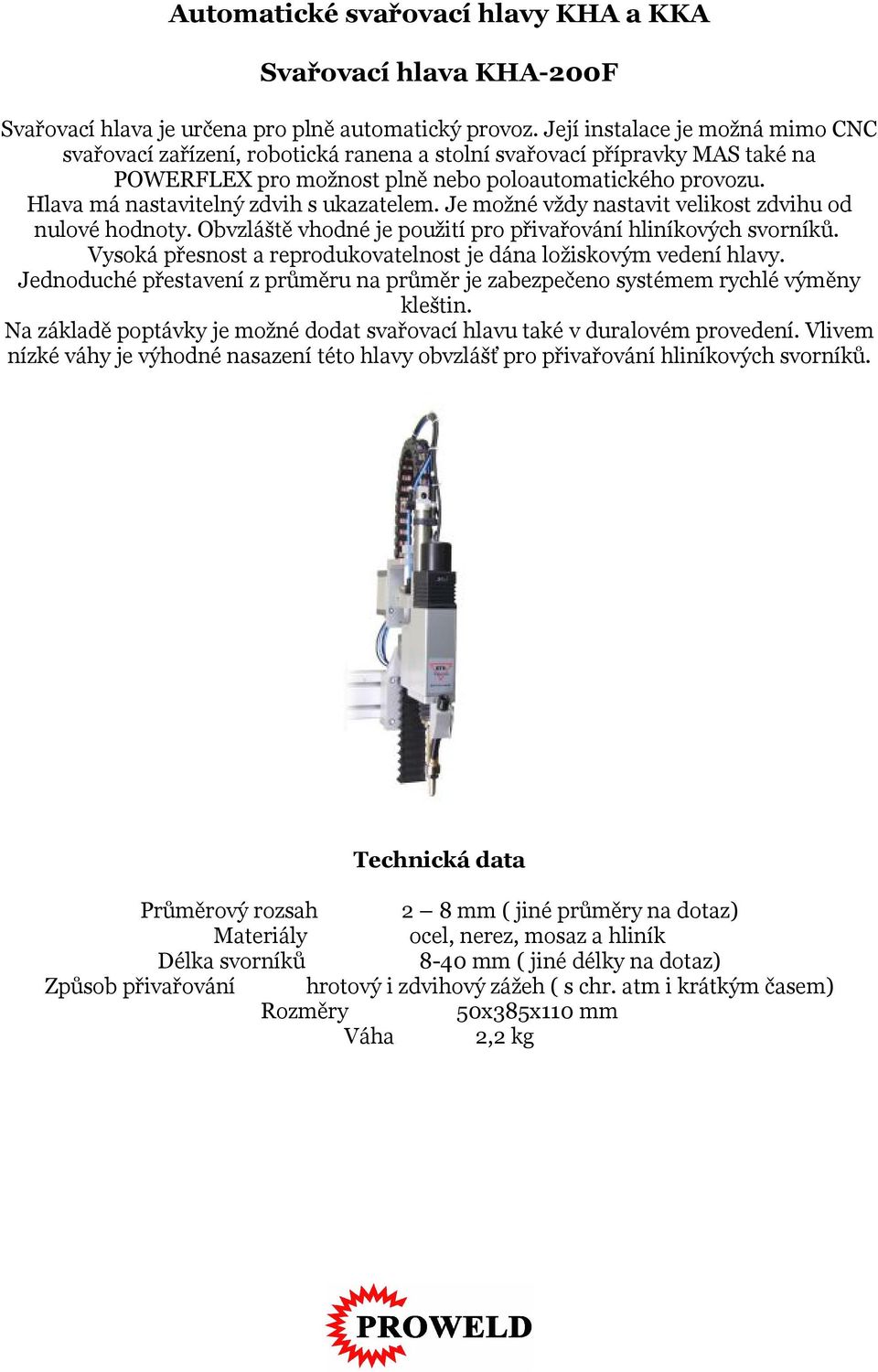

4 Automatické svařovací hlavy KHA a KKA Svařovací hlava KHA-200F Svařovací hlava je určena pro plně automatický provoz. Její instalace je možná mimo CNC svařovací zařízení, robotická ranena a stolní svařovací přípravky MAS také na POWERFLEX pro možnost plně nebo poloautomatického provozu. Hlava má nastavitelný zdvih s ukazatelem. Je možné vždy nastavit velikost zdvihu od nulové hodnoty. Obvzláště vhodné je použití pro přivařování hliníkových svorníků. Vysoká přesnost a reprodukovatelnost je dána ložiskovým vedení hlavy. Jednoduché přestavení z průměru na průměr je zabezpečeno systémem rychlé výměny kleštin. Na základě poptávky je možné dodat svařovací hlavu také v duralovém provedení. Vlivem nízké váhy je výhodné nasazení této hlavy obvzlášť pro přivařování hliníkových svorníků. Průměrový rozsah 2 8 mm ( jiné průměry na dotaz) Materiály ocel, nerez, mosaz a hliník 8-40 mm ( jiné délky na dotaz) Způsob přivařování hrotový i zdvihový zážeh ( s chr. atm i krátkým časem) Rozměry 50x385x110 mm Váha 2,2 kg

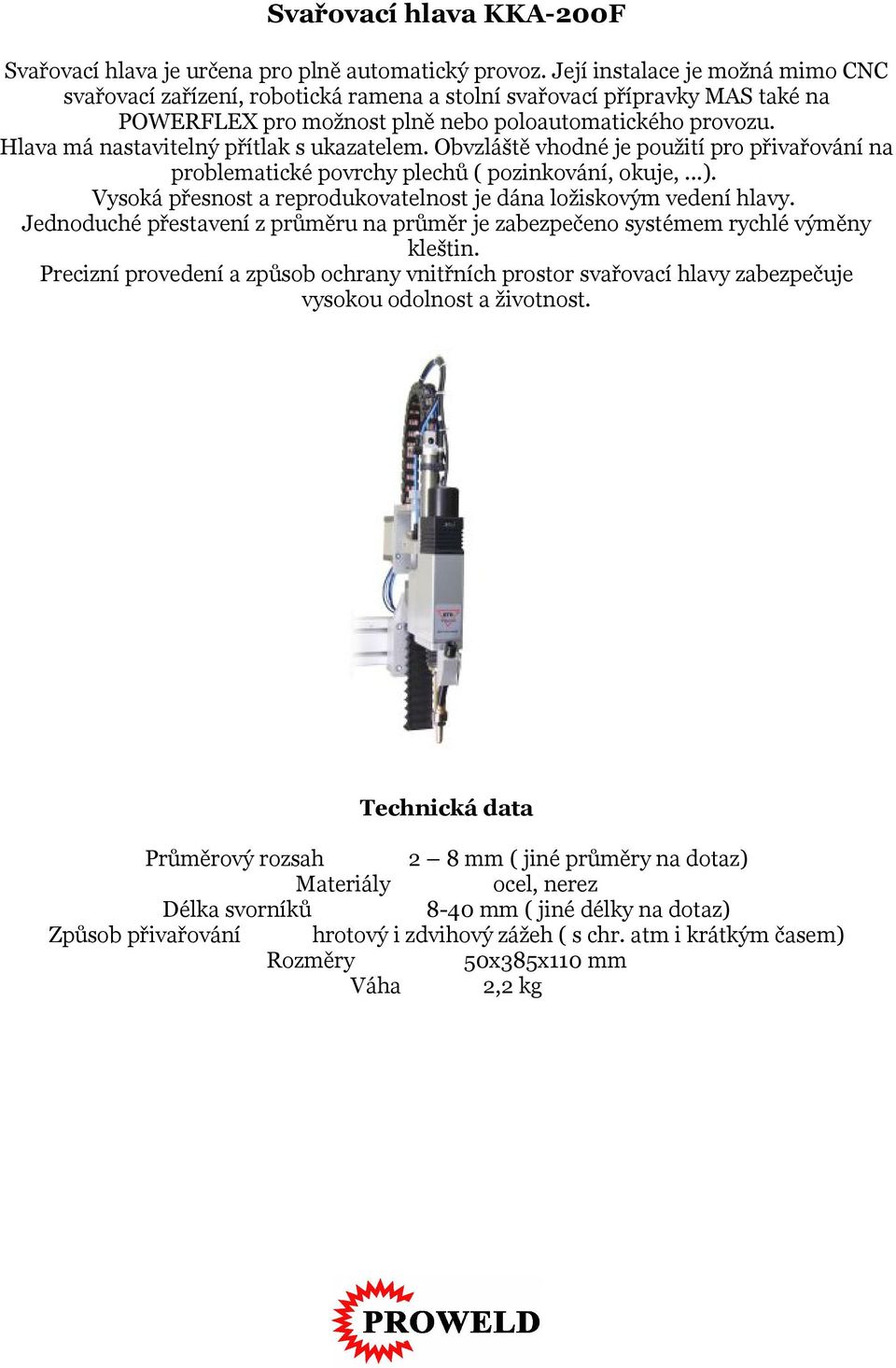

5 Svařovací hlava KKA-200F Svařovací hlava je určena pro plně automatický provoz. Její instalace je možná mimo CNC svařovací zařízení, robotická ramena a stolní svařovací přípravky MAS také na POWERFLEX pro možnost plně nebo poloautomatického provozu. Hlava má nastavitelný přítlak s ukazatelem. Obvzláště vhodné je použití pro přivařování na problematické povrchy plechů ( pozinkování, okuje,...). Vysoká přesnost a reprodukovatelnost je dána ložiskovým vedení hlavy. Jednoduché přestavení z průměru na průměr je zabezpečeno systémem rychlé výměny kleštin. Precizní provedení a způsob ochrany vnitřních prostor svařovací hlavy zabezpečuje vysokou odolnost a životnost. Průměrový rozsah 2 8 mm ( jiné průměry na dotaz) Materiály ocel, nerez 8-40 mm ( jiné délky na dotaz) Způsob přivařování hrotový i zdvihový zážeh ( s chr. atm i krátkým časem) Rozměry 50x385x110 mm Váha 2,2 kg

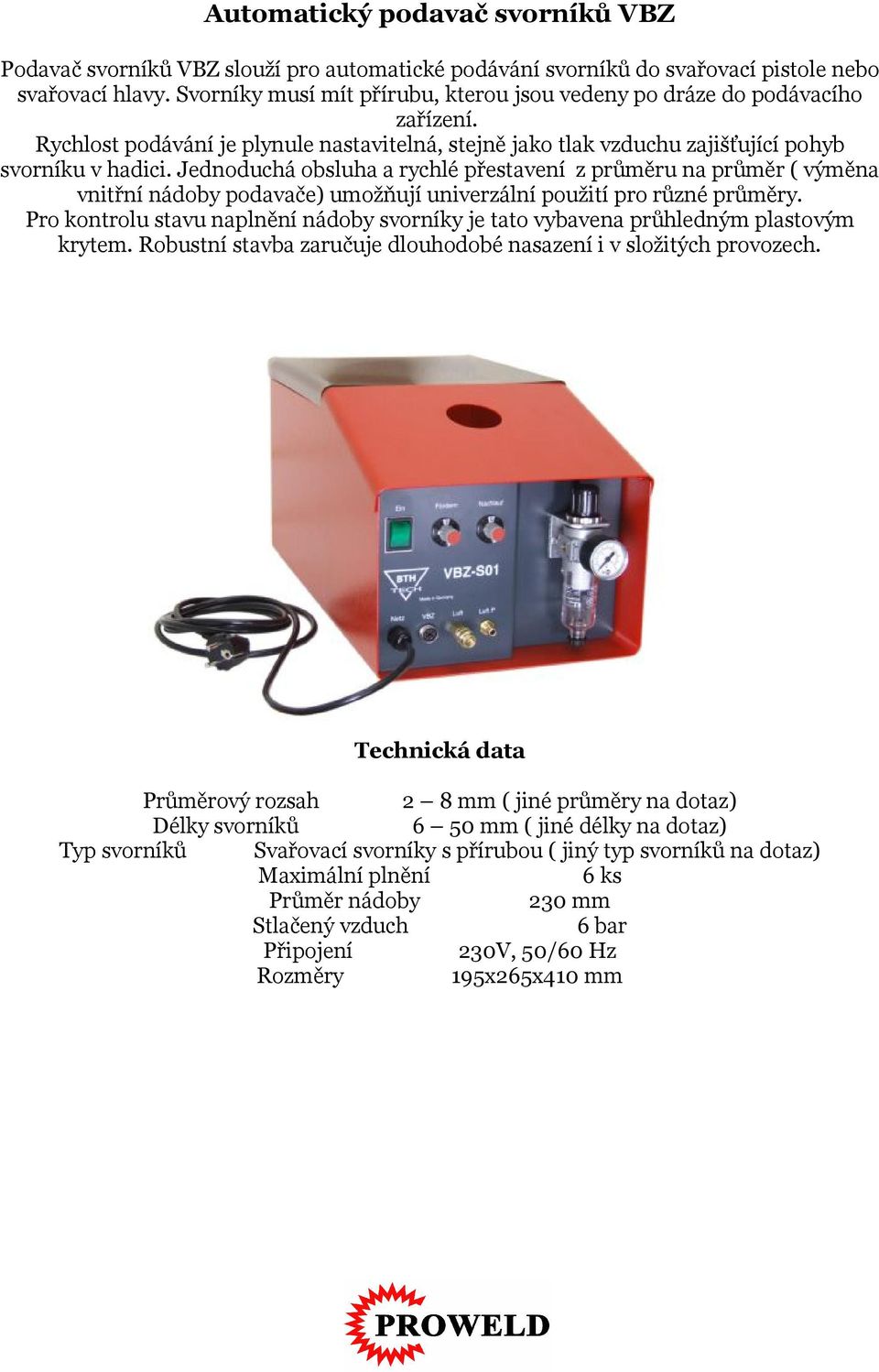

6 Automatický podavač svorníků VBZ Podavač svorníků VBZ slouží pro automatické podávání svorníků do svařovací pistole nebo svařovací hlavy. Svorníky musí mít přírubu, kterou jsou vedeny po dráze do podávacího zařízení. Rychlost podávání je plynule nastavitelná, stejně jako tlak vzduchu zajišťující pohyb svorníku v hadici. Jednoduchá obsluha a rychlé přestavení z průměru na průměr ( výměna vnitřní nádoby podavače) umožňují univerzální použití pro různé průměry. Pro kontrolu stavu naplnění nádoby svorníky je tato vybavena průhledným plastovým krytem. Robustní stavba zaručuje dlouhodobé nasazení i v složitých provozech. Průměrový rozsah 2 8 mm ( jiné průměry na dotaz) Délky svorníků 6 50 mm ( jiné délky na dotaz) Typ svorníků Svařovací svorníky s přírubou ( jiný typ svorníků na dotaz) Maximální plnění 6 ks Průměr nádoby 230 mm Stlačený vzduch 6 bar Připojení 230V, 50/60 Hz Rozměry 195x265x410 mm
