ZADÁVACÍ DOKUMENTACE VEŘEJNÉ ZAKÁZKY

Transkript

1 11 ZADÁVACÍ DOKUMENTACE VEŘEJNÉ ZAKÁZKY Zadávací řízení Zakázka zadaná v otevřeném řízení dle 27 zákona č. 137/2006 Sb., o veřejných zakázkách, ve znění pozdějších předpisů, dále jen zákon Předmět veřejné zakázky Projekt: Modernizace FN Hradec Králové v oblasti prevence nozokomiálních infekcí Díl zadávací dokumentace Název dílu zadávací dokumentace 2(z celkem 4) Technická specifikace Zadavatel veřejné zakázky Fakultní nemocnice Hradec Králové Sokolská tř. 581 Hradec Králové Tento projekt Modernizace FN Hradec Králové v oblasti prevence nozokomiálních infekcí je spolufinancován z Evropského fondu pro regionální rozvoj 1

2 Technická specifikace pro veřejnou zakázku (technické podmínky dle 45 zákona) Číslování jednotlivých položek respektuje číslování použité ve schváleném projektu IOP Modernizace FN Hradec Králové v oblasti prevence nozokomiálních infekcí projekt č. projekt č.cz.1.06/3.2.01/ ks parní sterilizátor nástrojů - NCH Parní prokládací sterilizátor nástrojů, objem komory 4 STI (cca 320 litrů), elektrický vyvíječ páry, úpravna vody, zavážecí systém, obkladové plechy, dokumentace sterilizačního cyklu. Nabízené zařízení musí splňovat minimálně následující základní parametry: Parní sterilizátor prokládací, objem komory 4 STI (cca 320 litrů). Sterilizátor musí mít vyhřívaný plášť, pro dokonalé sušení musí mít spádované dno sterilizační komory, musí mít dokonalou tepelnou izolaci jak sterilizační komory, tak všech trubkových rozvodů (rozvody, komora i ventily jsou v provedení nerez). Sterilizátor musí mít mechanický filtr na vstupu napájecí vody, bakteriologický filtr pro zavzdušnění komory a integrovaný odpad z důvodu eliminace vlhkosti. Sterilizátor musí být vybaven vlastním zdrojem tlakového vzduchu, pokud bude pro jeho činnost potřeba. Součástí dodávky musí být stanice reverzní osmózy, nebo úprava RO stanice stávající tak, aby zajistila dostatek DEMI vody potřebné kvality pro nepřetržitý provoz sterilizátoru nového i sterilizátoru stávajícího (o objemu 8 STI). Sterilizátor musí být vybaven vlastním zabudovaným elektrickým vyvíječem medicinální páry s termickým odplyněním a jednoduchým ovládáním. Kvalita výstupní medicinální páry musí být dle ČSN EN 285. Sterilizátor musí být vybaven systémem úspory energií a médií. Sterilizátor musí obsahovat dva nezávislé elektronické systémy jeden pro řízení a druhý pro nezávislé vyhodnocování pracovních cyklů. Tisk průběhu sterilizačního procesu a chybového protokolu se zápisem všech parametrů v okamžiku vzniku závady na integrované tiskárně. Možnost přenosu dat do připojeného PC (RS 232). Sterilizátor musí být vybaven Air detektorem pro kontinuální kontrolu přítomnosti vzduchu a nekondenzovaných plynů ve sterilizační komoře v průběhu každého sterilizačního programu pro maximální bezpečnost sterilizace (nelze nahradit Vakuum a Bowie&Dick testem prováděným 1x denně před zahájením běžného provozu). Sterilizátor musí být vybaven min. dvěma displeji na zavážecí straně provedení touch-screen pro zajištění jednoduché obsluhy, na straně vyvážecí musí displej zobrazovat informaci o aktuální pracovní fázi a o tlaku ve sterilizační komoře. Přístroj musí být vybaven zavážecím systémem (2 ks transportní vozík a 1 ks zavážecí vozík). Součástí dodávky musí být obkladové plechy a lišty na obě strany. Požadované programové vybavení : Standardní, validovatelné programy: o Nebalené nástroje 134 C / 4 min o Balené materiály 134 C / 7 min o Balené materiály s intenzivním dosoušením 134 C / 7 min o Balené výrobky ze skla, pryže a umělých hmot 121 C / 20 min Speciální programy s aktivací na přání : o Priony 134 C / 60 min 2

3 o Další volné programy nastavitelné servisem nebo u výrobce pro individuální programové vybavení podle specifických potřeb zákazníka Standardní testovací programy pro rutinní kontrolu : o Vakuový test test vzduchotěsnosti komory, délka vyrovnávací fáze 5 min, délka testu 10 min o Bowie&Dick test 134 test pronikání páry, 134 C / 3,5 min o Vybavení SW pro servis pro snadnou kontrolu, údržbu a testování (trubkové propojení, testovaní bezpečnostních prvků přístroje, kalibrační nastavení atd.). Programové vybavení musí být možné rozšířit a modifikovat. Maximální přípustná nabídková cena za tuto položku činí ,- Kč včetně DPH. Jestliže uchazeč nabídne cenu vyšší, bude jeho nabídka hodnotící komisí vyřazena ze zadávacího řízení ks parní sterilizátor nástrojů - Stomatologie Parní jednodveřový sterilizátor nástrojů, objem komory 160 litrů (2STI), elektrický vyvíječ páry, zavážecí systém, dokumentace sterilizačního cyklu. Nabízené zařízení musí splňovat minimálně následující základní parametry: Parní sterilizátor jednodveřový, objem komory 2 STI (cca 160 litrů). Sterilizátor musí mít vyhřívaný plášť, pro dokonalé sušení musí mít spádované dno sterilizační komory, musí mít dokonalou tepelnou izolaci jak sterilizační komory, tak všech trubkových rozvodů (rozvody, komora i ventily jsou v provedení nerez). Sterilizátor musí mít mechanický filtr na vstupu napájecí vody, bakteriologický filtr pro zavzdušnění komory a integrovaný odpad z důvodu eliminace vlhkosti. Sterilizátor musí být v provedení určeném pro částečnou demontáž z důvodu transportu na místo určení. Sterilizátor musí být vybaven vlastním zdrojem tlakového vzduchu, pokud bude pro jeho činnost potřeba. Sterilizátor musí být vybaven vlastním zabudovaným elektrickým vyvíječem medicinální páry s termickým odplyněním a jednoduchým ovládáním. Kvalita výstupní medicinální páry musí být dle ČSN EN 285. Sterilizátor musí být vybaven systémem úspory energií a médií. Sterilizátor musí obsahovat dva nezávislé elektronické systémy jeden pro řízení a druhý pro nezávislé vyhodnocování pracovních cyklů. Tisk průběhu sterilizačního procesu a chybového protokolu se zápisem všech parametrů v okamžiku vzniku závady na integrované tiskárně. Možnost přenosu dat do připojeného PC (RS 232). Přístroj musí být vybaven zavážecím systémem (2 ks transportní vozík a 1 ks zavážecí vozík). Sterilizátor musí být vybaven Air detektorem pro kontinuální kontrolu přítomnosti vzduchu a nekondenzovaných plynů ve sterilizační komoře v průběhu každého sterilizačního programu pro maximální bezpečnost sterilizace (nelze nahradit Vakuum a Bowie&Dick testem prováděným 1x denně před zahájením běžného provozu). Požadované programové vybavení : Standardní, validovatelné programy: o Nebalené nástroje 134 C / 4 min o Balené materiály 134 C / 7 min o Balené materiály s intenzivním dosoušením 134 C / 7 min o Balené výrobky ze skla, pryže a umělých hmot 121 C / 20 min Speciální programy s aktivací na přání: o Další volné programy nastavitelné servisem nebo u výrobce pro individuální programové vybavení podle specifických potřeb zákazníka Standardní testovací programy pro rutinní kontrolu : o Vakuový test test vzduchotěsnosti komory, délka vyrovnávací fáze 5 min, délka testu 10 min 3

4 o Bowie&Dick test 134 test pronikání páry, 134 C / 3,5 min o Vybavení SW pro servis pro snadnou kontrolu, údržbu a testování (trubkové propojení, testovaní bezpečnostních prvků přístroje, kalibrační nastavení atd.). Programové vybavení musí být možné rozšířit a modifikovat. Maximální přípustná nabídková cena za tuto položku činí ,- Kč včetně DPH. Jestliže uchazeč nabídne cenu vyšší, bude jeho nabídka hodnotící komisí vyřazena ze zadávacího řízení ks parních sterilizátorů prádla - Prádelna 2 ks parních prokládacích sterilizátorů prádla, objem komory 900 litrů (12STI), integrovaný vyvíječ páry, zavážecí systém, obkladové plechy, dokumentace sterilizačního cyklu, úpravna vody. Každé z nabízených zařízení musí splňovat minimálně následující základní parametry: Parní sterilizátor prokládací, objem komory 12 STI (cca 900 litrů). Sterilizátor musí mít vyhřívaný plášť, pro dokonalé sušení musí mít spádované dno sterilizační komory, musí mít dokonalou tepelnou izolaci jak sterilizační komory, tak všech trubkových rozvodů (rozvody, komora i ventily jsou v provedení nerez). Sterilizátor musí mít mechanický filtr na vstupu napájecí vody, bakteriologický filtr pro zavzdušnění komory a integrovaný odpad z důvodu eliminace vlhkosti. Sterilizátor musí být vybaven vlastním zdrojem tlakového vzduchu, pokud bude pro jeho činnost potřeba. Každý z těchto sterilizátorů musí být vybaven vlastním zabudovaným výměníkem na topnou páru. Kvalita výstupní medicinální páry musí být dle ČSN EN 285. Součástí dodávky musí být stanice reverzní osmózy, nebo úprava RO stanice stávající tak, aby zajistila dostatek DEMI vody potřebné kvality pro nepřetržitý provoz obou těchto sterilizátorů a již dříve instalovaného vyvíječe páry CERTUS. Sterilizátor musí být vybaven systémem úspory energií a médií. Sterilizátor musí obsahovat dva nezávislé elektronické systémy jeden pro řízení a druhý pro nezávislé vyhodnocování pracovních cyklů. Tisk průběhu sterilizačního procesu a chybového protokolu se zápisem všech parametrů v okamžiku vzniku závady na integrované tiskárně. Možnost přenosu dat do připojeného PC (RS 232). Sterilizátor musí být vybaven Air detektorem pro kontinuální kontrolu přítomnosti vzduchu a nekondenzovaných plynů ve sterilizační komoře v průběhu každého sterilizačního programu pro maximální bezpečnost sterilizace (nelze nahradit Vakuum a Bowie&Dick testem prováděným 1x denně před zahájením běžného provozu). Sterilizátor musí být vybaven min. dvěma displeji na zavážecí straně provedení touch-screen pro zajištění jednoduché obsluhy, na straně vyvážecí musí displej zobrazovat informaci o aktuální pracovní fázi a o tlaku ve sterilizační komoře. Součástí dodávky musí být zavážecí systém (dohromady pro oba přístroje 4 ks transportní vozík a 4 ks zavážecí vozík). Požadované programové vybavení : Standardní, validovatelné programy: o Nebalené nástroje 134 C / 4 min o Balené materiály 134 C / 7 min o Balené materiály s intenzivním dosoušením 134 C / 7 min o Balené výrobky ze skla, pryže a umělých hmot 121 C / 20 min Speciální programy s aktivací na přání: o Další volné programy nastavitelné servisem nebo u výrobce pro individuální programové vybavení podle specifických potřeb zákazníka 4

5 Standardní testovací programy pro rutinní kontrolu : o Vakuový test test vzduchotěsnosti komory, délka vyrovnávací fáze 5 min, délka testu 10 min o o Bowie&Dick test 134 test pronikání páry, 134 C / 3,5 min Vybavení SW pro servis pro snadnou kontrolu, údržbu a testování (trubkové propojení, testovaní bezpečnostních prvků přístroje, kalibrační nastavení atd.). Programové vybavení musí být možné rozšířit a modifikovat. Každý z nabízených sterilizátorů musí, jako zdroje pro otop pláště sterilizační komory a pro otop v integrovaném vyvíječi medicinální páry, využívat pouze místních zdrojů páry tj. technologickou páru z nemocniční kotelny a z již instalovaného parního vyvíječe Certus. Provedení sterilizátorů musí umožňovat nezávislý provoz na libovolný z těchto zdrojů. Připojení na zdroj technologické páry nesmí omezit stávající funkčnost prádelenského provozu. Maximální přípustná nabídková cena za tuto položku činí ,- Kč včetně DPH. Jestliže uchazeč nabídne cenu vyšší, bude jeho nabídka hodnotící komisí vyřazena ze zadávacího řízení ks horkovzdušný jednodveřový sterilizátor Horkovzdušný jednodveřový sterilizátor, objem komory litrů, vybavení síty, dokumentace sterilizačního cyklu. Nabízené zařízení musí splňovat minimálně následující základní parametry: Horkovzdušný sterilizátor jednodveřový s objemem sterilizační komory litrů Teplotní rozsah min. od +50 C do 250 C Tichý chod Proudění vzduchu v komoře musí být zajištěno pomocí vestavěného ventilátoru, který eliminuje vznik oblasti studeného vzduchu Přesná regulace teploty a času Minimálně tři pevně nastavené sterilizační programy Průběžné zobrazování informací o probíhajícím procesu na interním displeji Možnost dovybavení volitelným příslušenstvím Výstup pro připojení tiskárny nebo PC Tiskárna musí být součástí dodávky Možnost validace (IQ, OQ) 6 ks síta ve 3 patrech Nerezová odkapávací vana Více než 15 vedení pro síta rovnoměrně rozdělených Nosnost min. 100 kg /skříň a 30 kg/síto HEPA filtr přetlakový Automatické blokování dveří Maximální přípustná nabídková cena za tuto položku činí ,- Kč včetně DPH. Jestliže uchazeč nabídne cenu vyšší, bude jeho nabídka hodnotící komisí vyřazena ze zadávacího řízení. 5

6 ks horkovzdušný dvoudveřový sterilizátor Horkovzdušný dvoudveřový - prokládací sterilizátor, objem komory litrů, vybavení síty, dokumentace sterilizačního cyklu. Nabízené zařízení musí splňovat minimálně následující základní parametry: Horkovzdušný sterilizátor dvoudveřový s objemem sterilizační komory litrů Teplotní rozsah min. od +50 C do 250 C Tichý chod Proudění vzduchu v komoře musí být zajištěno pomocí vestavěného ventilátoru, který eliminuje vznik oblasti studeného vzduchu Přesná regulace teploty a času Min. tři pevně nastavené sterilizační programy Průběžné zobrazování informací o probíhajícím procesu na interním displeji Možnost dovybavení volitelným příslušenstvím Výstup pro připojení tiskárny nebo PC Tiskárna musí být součástí dodávky Možnost validace (IQ, OQ) 6 ks síta ve 3 patrech Nerezová odkapávací vana Více než 15 vedení pro síta rovnoměrně rozdělených Nosnost min. 100 kg /skříň a 30 kg/síto HEPA filtr přetlakový Automatické blokování dveří Maximální přípustná nabídková cena za tuto položku činí ,- Kč včetně DPH. Jestliže uchazeč nabídne cenu vyšší, bude jeho nabídka hodnotící komisí vyřazena ze zadávacího řízení ks příručních flash sterilizátorů 1 ks kompaktního kazetového flash) sterilizátoru o objemu sterilizační komory min. 5 litrů, vhodný i pro duté nástroje, tiskárna, 2 ks sterilizační kazety a 3 ks kompaktního parního (flash) sterilizátoru o objemu sterilizační komory do 30 litrů, vhodných i pro duté nástroje, tiskárna, 3 ks standardní kazety, 3 ks prodloužené kazety. Nabízené zařízení musí splňovat minimálně následující základní parametry: 1 ks kompaktního parního flash sterilizátoru o objemu komory min. 5 litrů použitelného pro sterilizaci nebalených nástrojů Doba sterilizačního cyklu nebalených nástrojů do 10 minut Prokázaná biologická účinnost i pro duté nástroje SW v českém jazyce Informace o probíhajícím cyklu na integrovaném displeji Tisk průběhu sterilizačního cyklu na tiskárně Součástí dodávky sterilizátoru jsou celkem 2 ks standardních kazet a 3 ks kompaktních parních flash sterilizátorů o objemu sterilizační komory do 30 litrů, sterilizační komora s tepelnou pojistkou, použitelný pro sterilizaci balených i nebalených nástrojů, automatická pojistka dveří sterilizátoru, sušení Součástí dodávky sterilizátorů bude 6 ks standardní kazety a 3 ks prodloužené kazety (na endoskopické nástroje) 6

7 Vlastní samostatný elektrický vyvíječ páry v provedení nerez, se systémem rychlého vyvíjení páry a bezpečnostní tepelnou pojistkou Více fázový systém vakuového sušení s nuceným odvětráváním, antibakteriální filtr Vestavěné oddělené zásobní nádobky na demi-vodu a odpadní vodu dostačující k provedení min. 5 sterilizačních cyklů s maximální možnou vsázkou a s indikací max. a min. hladiny vody a nebo systém s přímým napojením na zdroj vody a odpad. Informace o probíhajícím cyklu na integrovaném displeji Možnost tisku průběhu sterilizačního cyklu na připojené grafické tiskárně součást dodávky, výstup na externí počítač (rozhraní RS 232) Prokázaná biologická účinnost i pro duté nástroje Automatická předehřívací fáze, která udržuje teplotu sterilizační komory min. na 80 oc po dobu cca 1 hodiny po zapnutí přístroje a po skončení sterilizačního cyklu Požadované programové vybavení tvoří i programy s frakčním předvakuem a vícefázovým sušením : o Nebalené nástroje 134 C o Balené nástroje 134 C o Balené rychle 134 C o Dutiny rychle 121 C o Program konfigurovatelný dle přání zákazníka o Vakuový test test vzduchotěsnosti komory, délka vyrovnávací fáze 5 min, délka testu 10 min o Bowie&Dick test test pronikání páry, 134 C o Vybavení SW pro servis pro snadnou kontrolu, údržbu a testování Maximální přípustná nabídková cena za tuto položku činí ,- Kč včetně DPH. Jestliže uchazeč nabídne cenu vyšší, bude jeho nabídka hodnotící komisí vyřazena ze zadávacího řízení ks myčka nástrojů - DCHT Jednodveřový mycí a desinfekční automat s vestavěným horkovzdušným sušícím agregátem, mycí prostor i vnější provedení nerez, dávkování tekutých i práškových mycích prostředků, vestavěný změkčovač vody, vybavení síty Nabízené zařízení musí splňovat minimálně následující základní parametry: Jednodveřový mycí a dezinfekční automat, který je certifikován dle normy EN ISO s elektrickým ohřevem, max. celkový příkon 10 kw Elektronická, programovatelná řídící jednotka (min. 8 základních programů + 1volný pro vytvoření zákaznického programu) Přednastavené mycí a dezinfekční programy volitelné pro použití neutrální, enzymatické nebo alkalické chemie Výstup pro dokumentaci průběhu mycího cyklu RS 232 s možností tisku nebo připojení na PC Nabízený přístroj musí umožnit termickou desinfekci při závěrečném oplachu DEMI vodou Požadujeme, aby mycí automat měl během mycího cyklu blokované dveře Požadujeme vícenásobnou filtraci mycího roztoku Myčka musí být dvouplášťové konstrukce z nerezové oceli s tepelnou a zvukovou izolací Velikost mycího prostoru s kapacitou min.7 mycích DIN sít standardní velikosti Vysokojakostní nerezový mycí prostor a konstrukce přístroje umožňující termickou a chemotermickou dezinfekci podle vyhlášky MZ č.195/2005 Sb 1 vestavěný a 1 dveřní dávkovač pro tekutou chemii, 1 dveřní dávkovač pro práškovou chemii, možnost instalace dalšího externího dávkovacího čerpadla pro tekutou chemii 7

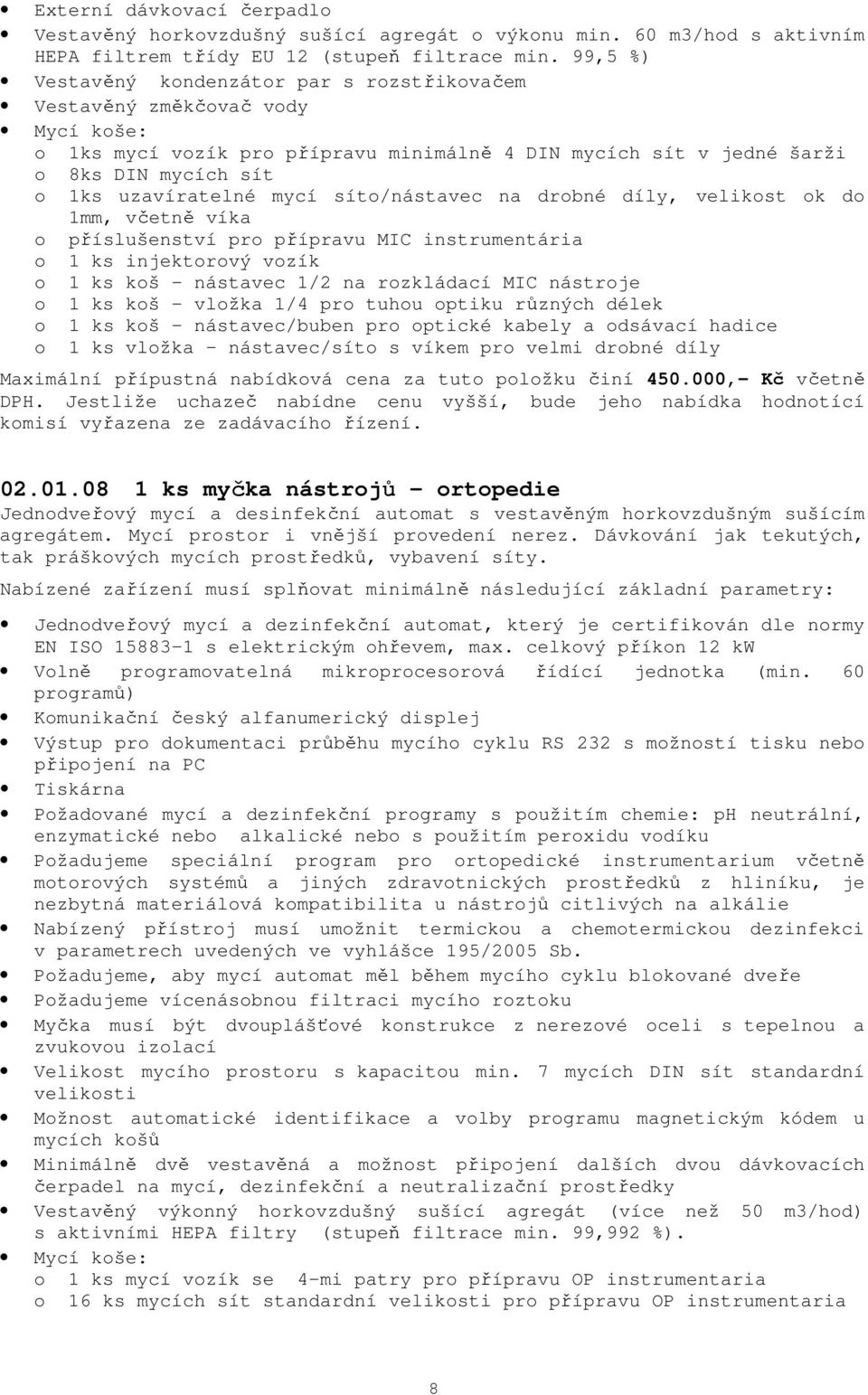

8 Externí dávkovací čerpadlo Vestavěný horkovzdušný sušící agregát o výkonu min. 60 m3/hod s aktivním HEPA filtrem třídy EU 12 (stupeň filtrace min. 99,5 %) Vestavěný kondenzátor par s rozstřikovačem Vestavěný změkčovač vody Mycí koše: o 1ks mycí vozík pro přípravu minimálně 4 DIN mycích sít v jedné šarži o 8ks DIN mycích sít o 1ks uzavíratelné mycí síto/nástavec na drobné díly, velikost ok do 1mm, včetně víka o příslušenství pro přípravu MIC instrumentária o 1 ks injektorový vozík o 1 ks koš - nástavec 1/2 na rozkládací MIC nástroje o 1 ks koš - vložka 1/4 pro tuhou optiku různých délek o 1 ks koš - nástavec/buben pro optické kabely a odsávací hadice o 1 ks vložka - nástavec/síto s víkem pro velmi drobné díly Maximální přípustná nabídková cena za tuto položku činí ,- Kč včetně DPH. Jestliže uchazeč nabídne cenu vyšší, bude jeho nabídka hodnotící komisí vyřazena ze zadávacího řízení ks myčka nástrojů - ortopedie Jednodveřový mycí a desinfekční automat s vestavěným horkovzdušným sušícím agregátem. Mycí prostor i vnější provedení nerez. Dávkování jak tekutých, tak práškových mycích prostředků, vybavení síty. Nabízené zařízení musí splňovat minimálně následující základní parametry: Jednodveřový mycí a dezinfekční automat, který je certifikován dle normy EN ISO s elektrickým ohřevem, max. celkový příkon 12 kw Volně programovatelná mikroprocesorová řídící jednotka (min. 60 programů) Komunikační český alfanumerický displej Výstup pro dokumentaci průběhu mycího cyklu RS 232 s možností tisku nebo připojení na PC Tiskárna Požadované mycí a dezinfekční programy s použitím chemie: ph neutrální, enzymatické nebo alkalické nebo s použitím peroxidu vodíku Požadujeme speciální program pro ortopedické instrumentarium včetně motorových systémů a jiných zdravotnických prostředků z hliníku, je nezbytná materiálová kompatibilita u nástrojů citlivých na alkálie Nabízený přístroj musí umožnit termickou a chemotermickou dezinfekci v parametrech uvedených ve vyhlášce 195/2005 Sb. Požadujeme, aby mycí automat měl během mycího cyklu blokované dveře Požadujeme vícenásobnou filtraci mycího roztoku Myčka musí být dvouplášťové konstrukce z nerezové oceli s tepelnou a zvukovou izolací Velikost mycího prostoru s kapacitou min. 7 mycích DIN sít standardní velikosti Možnost automatické identifikace a volby programu magnetickým kódem u mycích košů Minimálně dvě vestavěná a možnost připojení dalších dvou dávkovacích čerpadel na mycí, dezinfekční a neutralizační prostředky Vestavěný výkonný horkovzdušný sušící agregát (více než 50 m3/hod) s aktivními HEPA filtry (stupeň filtrace min. 99,992 %). Mycí koše: o 1 ks mycí vozík se 4-mi patry pro přípravu OP instrumentaria o 16 ks mycích sít standardní velikosti pro přípravu OP instrumentaria 8

9 o 2 ks uzavíratelné mycí síto/nástavec na drobné díly, velikost ok do 1mm, včetně víka Maximální přípustná nabídková cena za tuto položku činí ,- Kč včetně DPH. Jestliže uchazeč nabídne cenu vyšší, bude jeho nabídka hodnotící komisí vyřazena ze zadávacího řízení ks myčka flexibilních endoskopů Jednodveřový mycí a termodesinfekční automat určený pro současné mytí 2 ks flexibilních endoskopů, vyšší stupeň desinfekce, validovatelný systém. Součástí dodávky je příslušný koš na endoskopy. Nabízené zařízení musí splňovat minimálně následující základní parametry: Plně automatický desinfektor endoskopů GA( Glutaraldehyd proces) pro čištění a dezinfekci dvou flexibilních nebo rigidních endoskopů Termochemická dezinfekce endoskopů Automatická identifikace endoskopů Endo ID pro automatickou validovatelnost celého desinfekčního procesu Kontrola připojení konektorových adaptérů Permanentní kontrola stavu chemikálií během cyklu a po něm včetně měření koncentrace chemikálií Automatická zkouška těsnosti endoskopů po celou dobu procesu Monitoring optimálního oplachu Bezpečnostní vypnutí při překročení tepelných přednastavení Elektronické bezpečnostní uzavření dvířek Komunikační LC displej Ethernet Port 10/100 Mbit a paralelní tiskové rozhraní pro tisk validního protokolu včetně dodávky externí tiskárny a papíru pro tiskárnu 10 rolí Konektor pro externí klávesnici včetně dodávky externí klávesnice Identifikace alespoň 50 různých uživatelů a 200 různých endoskopů Integrované zařízení pro sledování automatického procesu dezinfekce a následný automatický tisk protokolu - štítku Automatická kontrola průchodnosti kanálů a dutin endoskopu (FlowControl): při instalaci se automaticky měří pracovní tlaky u dezinfekčního cyklu, které jsou uloženy v paměti zařízení pro každý jeden endoskop a následně je kontrolováno jejich dosažení při každém dezinfekčním cyklu Integrována úpravna vody: je požadován finální oplach vodou aqua purificata Kompatibilita se všemi endoskopy na pracovišti: není nutné pořizování adaptérů a jejich výměna při používaní desinfektoru 2 ks mycí koš na 2 flexibilní endoskopy Identifikační karty endoskopů a personálu Maximální přípustná nabídková cena za tuto položku činí ,- Kč včetně DPH. Jestliže uchazeč nabídne cenu vyšší, bude jeho nabídka hodnotící komisí vyřazena ze zadávacího řízení ks myčka barelů Myčka barelů velikosti litrů na nemocniční odpad s chemotermodesinfekcí a se závěrečným oplachem pitnou vodou Tunelová myčka barelů o objemu litrů s kaskádovým mycím systémem Výkon min. 300 sudů/směnu (8 hodin) při obsluze jediným pracovníkem Podavač a odebírač na cca 5 sudů Vybavení na mytí vík od mytých sudů min. 2 mycí koše 9

10 Korpus myčky a zásobník mycí kapaliny musí být vyroben z kyselinovzdorné odolné nerezavějící oceli Minimálně 3 mycí moduly předmytí, hlavní mytí a oplach Systém tlakového mytí pomocí čerpadla z kyselinám a desinfekčním prostředkům odolné oceli o výkonu více než 7 kw a regulovatelnými tryskami, které otryskají vodou (s detergentem a s desinfekčními prostředky) myté předměty pod vysokým tlakem Automatické dávkování mycího prostředku Mycí proces musí být chemotermodesinfekční (možnost použití amonných solí, KAS, případně jodových preparátů) a musí vyhovovat vyhlášce č. 195/2005 Sb. Závěrečný oplach pitnou vodou Pracovní tlak - cca 4 bary, hluk pří mytí nižší než 80 db Regulovatelná rychlost pojezdu dopravního pásu Uzavřený oběh mycího detergentu a závěrečný oplach čistou vodou Ohřev vody parním injektorem + záložní elektrický otop Teplota mycí vody do 60 o C plně regulovatelná Instalovaný mycí filtr zabezpečující skutečnou a fungující filtraci vody Čidlo výšky hladiny zabezpečující před poškozením čerpadlo a rovněž elektrický ohřev Sušící tunel délky cca 2m se 4 ventilátory a parním otopem Příprava na odtah par s kondenzačním systémem a zaústěním kondenzátu do odpadu Maximální přípustná nabídková cena za tuto položku činí ,- Kč včetně DPH. Jestliže uchazeč nabídne cenu vyšší, bude jeho nabídka hodnotící komisí vyřazena ze zadávacího řízení ks myčky na galoše 7 ks jednodveřových mycích a desinfekčních automatů určených pro mytí a desinfekci operační obuvi se zabudovaným horkovzdušným agregátem. Součástí dodávky jsou příslušné mycí koše. Jednodveřový mycí a dezinfekční automat, který je certifikován dle normy EN ISO s elektrickým ohřevem, max. celkový příkon 10 kw Elektronická programovatelná řídící jednotka (min. 8 základních programů + 1volný pro vytvoření zákaznického programu) Přednastavené mycí a dezinfekční programy volitelné pro použití neutrální, enzymatické nebo alkalické chemie Výstup pro dokumentaci průběhu mycího cyklu RS 232 s možností tisku nebo připojení na PC Požadujeme, aby mycí automat měl během mycího cyklu blokované dveře Požadujeme vícenásobnou filtraci mycího roztoku Myčka musí být dvouplášťové konstrukce z nerezové oceli s tepelnou a zvukovou izolací Velikost mycího prostoru s kapacitou min.7 mycích DIN sít standardní velikosti Vysokojakostní nerezový mycí prostor a konstrukce přístroje umožňující termickou a chemotermickou dezinfekci podle vyhlášky MZ č.195/2005 Sb 1 vestavěný a 1 dveřní dávkovač pro tekutou chemii, 1 dveřní dávkovač pro práškovou chemii, možnost instalace dalšího externího dávkovacího čerpadla pro tekutou chemii Externí dávkovací čerpadlo Vestavěný horkovzdušný sušící agregát o výkonu min. 60 m3/hod s aktivním HEPA filtrem třídy EU 12 (stupeň filtrace min. 99,5 %) Vestavěný kondenzátor par s rozstřikovačem Mycí koše ke každé z myček: 10

11 o 1ks horní koš pro přípravu min. 4 párů OP obuvi do velikosti 41 v jedné šarži o 1ks spodní koš pro přípravu min. 10 párů OP obuvi do velikosti 45 v jedné šarži Maximální přípustná nabídková cena za tuto položku činí ,- Kč včetně DPH. Jestliže uchazeč nabídne cenu vyšší, bude jeho nabídka hodnotící komisí vyřazena ze zadávacího řízení ks vestavné bezprašné skříně 23 ks sestav skříní a výjezdů na STE kontejnery, zákryty a police. Oddělení centrálních sálů 2 ks sestavy skříní : Technický popis sestav : barevné provedení : čelní plochy barva RAL 1034, korpusy a vrchní dveře opatřené těsněním a závěsy, umožňující snadnou desinfekci umožňující používat modulový systém dle normy ISO DIN (rozměr modulu 400x600 mm), který je nedělitelnou součástí skříní sestava nábytku musí být dokrytována ke stěnám a nahoře šikmým zákrytem ke zdi skrytými Sestava musí být přitmelena k podlaze i stěnám nákres sestav : Kardiologie sály 11

12 Složení sestav : 3 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným ISO modulovým systémem. Každá ze skříní obsahuje : 4 ks plastových bočnic, 8 ks ABS košů 400x600x100 mm, 6 ks ABS košů 400x600x50 mm, podélné a příčné přestavitelné dělení košů 3 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným systémem přestavitelných nerezových polic 1 ks vysoká skříň na katétry - výsuvná, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným systémem na zavěšení katétrů 2 ks vrchní šikmý zákryt cca 250 mm vysoký 2 ks bočního vysokého zákrytu šířky 1 ks podstavný sokl vysoký 100 mm, s výškově stavitelnými skrytými ks Popis rozměry 1 Vysoká skříň dvojitá 1200x580x Police spodní, vysoká skříň nerez Vysoká skříň jednoduchá 600x580x Police spodní, vysoká skříň nerez Vysoká skříň pro ISO moduly jednoduchá 460x680x Sada ISO modulů vysoká - lékarna 3 Zámek vysoké skříně 1 Vysoká skříň na katetry jednoduchá 300x580x2100 3,6 Zákryt vrchní šikmý, pro hloubku skříní 680 mm max. 1960x234 2 Zákryt boční vysoký bis 300xbis Zákryt vysoký zadní bis 300xbis 2100 Oční klinika 4 ks sestavy skříní: Technický popis sestavy č. 2 : barevné provedení : čelní plochy barva RAL 1013, korpusy a vrchní dveře opatřené těsněním a závěsy, umožňující snadnou desinfekci zásuvky s celoobvodovým těsněním, a možností rychlého odstranění čela zásuvky pro snadnější čištění a desinfekci pracovní deska z nerezové oceli 18/10 sestava nábytku musí být dokrytována ke stěnám a nahoře šikmým zákrytem ke zdi skrytými Sestava musí být přitmelena k podlaze i stěnám 12

13 Nákres sestavy : FNHK oční sestava Složení sestavy : 2 ks spodní skříňka, kovová, dvoustěnná, barevně lakovaná, se 4 zásuvkami, opatřenými odnímatelnými čelními deskami 1 ks nerezová pracovní deska z oceli 18/10, sendvičová, zespodu rovněž podlepená nerezovým plechem 1 ks závěsná skříňka dvojitá, kovová, dvoustěnná, barevně lakovaná, se 2 nerezovými policemi 1 ks vrchní šikmý zákryt cca 250 mm vysoký 1 ks podstavný sokl vysoký 100 mm, s výškově stavitelnými skrytými Ks Popis rozměry 2 Spodní skříňka 3 zásuvky 600x580x850 1 Stolní deska nerezová max x600x40 1 Zadní lem 1 Závěsná skříňka dvojitá 1200x380x600 2 Police závěsná skříňka hluboká 380 mm nerez ,2 Zákryt vrchní šikmý, pro hloubku skříní max. 1960x mm Technický popis 3 ks skříní sestavy č. 3: barevné provedení : čelní plochy barva RAL 1013, korpusy a vrchní dveře opatřené těsněním a závěsy, umožňující snadnou desinfekci sestava nábytku musí být dokrytována ke stěnám a nahoře šikmým zákrytem ke zdi skrytými Sestava musí být přitmelena k podlaze i stěnám 13

14 Nákres sestavy : FNHK oční sestava Složení sestavy : 5 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným systémem přestavitelných nerezových polic 3 ks nástavná skříňka dvojitá, kovová, dvoustěnná, barevně lakovaná, s 1 nerezovou policí 2 ks nástavná skříňka jednoduchá, kovová, dvoustěnná, barevně lakovaná, s 1 nerezovou policí 1 ks vrchní šikmý zákryt cca 100 mm vysoký 1 ks boční zákryt v barvě čelních elementů 80 mm široký 2 ks podstavný sokl vysoký 100 mm, s výškově stavitelnými skrytými Ks Popis rozměry 1 Vysoká skříň jednoduchá 450x580x Police spodní, vysoká skříň nerez Vysoká skříň jednoduchá 450x580x Zámek vysoké skříně 12 Police spodní, vysoká skříň nerez Vysoká skříň dvojitá 700x580x Police spodní, vysoká skříň nerez Nádstavná skříňka jednoduchá 450x580x450 1 Police nástavná skříň nerez Nádstavná skříňka jednoduchá 600x580x450 1 Police nástavná skříň nerez Nádstavná skříňka dvojitá 900x580x450 2 Police nástavná skříň nerez Nádstavná skříňka dvojitá 700x580x450 1 Police nástavná skříň nerez Zákryt boční vysoký bis 300xbis Zákryt nástavné skříňky bis 300x450 3,7 Zákryt vrchní šikmý max. 1960x234 14

15 Ortopedická klinika 2 ks sestavy skříní : Technický popis sestavy č. 1: barevné provedení : čelní plochy barva RAL 1034, korpusy a vrchní dveře opatřené těsněním a závěsy, umožňující snadnou desinfekci umožňující používat výsuvný nerezový systém pro sterilizační kontejnery, který je nedělitelnou součástí skříní sestava nábytku musí být dokrytována ke stěnám a nahoře šikmým zákrytem ke zdi skrytými Sestava musí být přitmelena k podlaze i stěnám Složení sestavy : 5 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným systémem výjezdů pro sterilizační kontejnery. Každá ze skříní obsahuje : 4 ks nerezová lišta rastrovaná, 7-10 párů nerezových u profilů s blokací proti úplnému vysunutí výjezdu, 7-10 ks nerezových, elektrolyticky leštěných výjezdů 1 ks bočního vysokého zákrytu šířky 100 mm 1 ks vrchní šikmý zákryt cca 250 mm vysoký 1 ks podstavný sokl vysoký 100 mm, s výškově stavitelnými skrytými Nákres sestavy : Ortopedie sestava 15

16 Ks Popis rozměry 2 Vysoká skříň na STE kontejnery jednoduchá 375x680x Sada výjezdů pro STE kontejnery Blanco 2 Zámek vysoké skříně 3 Vysoká skříň na STE kontejnery jednoduchá 375x680x Sada výjezdů pro STE kontejnery Blanco 3 Zámek vysoké skříně 1 Zákryt boční vysoký bis 300xbis ,2 Zákryt vrchní šikmý, pro hloubku skříní 680 mm max. 1960x234 Technický popis sestavy č. 2: barevné provedení : čelní plochy barva RAL 1034, korpusy a vrchní dveře opatřené těsněním a závěsy, umožňující snadnou desinfekci umožňující používat modulový systém dle ISO normy, který je nedělitelnou součástí skříní sestava nábytku musí být dokrytována ke stěnám a nahoře šikmým zákrytem ke zdi skrytými Sestava musí být přitmelena k podlaze i stěnám Složení sestavy : 3 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným ISO modulovým systémem. Každá ze skříní obsahuje : 4 ks plastových bočnic, 8 ks ABS košů 400x600x100 mm, 1 ks ABS košů 400x600x200 mm, 4 ks ABS košů 200x600x50 mm, podélné a příčné přestavitelné dělení košů 1 ks vysoká skříň zásuvková, kovová, dvoustěnná, barevně lakovaná, 5 zásuvek, 1 dvířka levé 2 ks vrchní šikmý zákryt cca 250 mm vysoký 1 ks boční zákryt v barvě čelních elementů 42 mm široký 1 ks podstavný sokl vysoký 100 mm, s výškově stavitelnými skrytými Nákres sestavy : Ortopedie sestava 2 16

17 Ks Popis rozměry 2 Vysoká skříň pro ISO moduly jednoduchá 660x480x Sada ISO modulů vysoká - bez výjezdů, příčná 2 Zámek vysoké skříně 1 Vysoká skříň pro ISO moduly jednoduchá 660x480x Sada ISO modulů vysoká - bez výjezdů, příčná 1 Vysoká skříň zásuvková jednoduchá 600x480x Zákryt boční vysoký bis 300xbis ,6 Zákryt vrchní šikmý, pro hloubku skříní mm max. 1960x234 Oddělení dětské chirurgie a traumatologie 3 ks sestavy skříní : Technický popis sestavy č. 1: barevné provedení : čelní plochy barva RAL 1013, korpusy a vrchní dveře opatřené těsněním a závěsy, umožňující snadnou desinfekci umožňující používat výsuvný nerezový systém pro sterilizační kontejnery, který je nedělitelnou součástí skříní umožňující používat modulový systém dle normy ISO DIN (rozměr modulu 400x600 mm), který je nedělitelnou součástí skříní sestava nábytku musí být dokrytována ke stěnám a nahoře šikmým zákrytem ke zdi skrytými Sestava musí být přitmelena k podlaze i stěnám Nákres sestavy : Dětská sestava 17

18 Složení sestavy : 3 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným systémem výjezdů pro sterilizační kontejnery. Každá ze skříní obsahuje : 4 ks nerezová lišta rastrovaná, 7 párů nerezových u profilů s blokací proti úplnému vysunutí výjezdu, 7 ks nerezových, elektrolyticky leštěných výjezdů 2 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným ISO DIN modulovým (rozměr modulu 400x600 mm) systémem. Každá ze skříní obsahuje : 4 ks plastových bočnic, 6 ks ABS košů 400x600x100 mm, 4 ks ABS košů 200x600x200 mm, podélné a příčné přestavitelné dělení košů 1 ks bočního vysokého zákrytu šířky 150 mm 2 ks vrchní šikmý zákryt cca 250 mm vysoký 1 ks podstavný sokl vysoký 100 mm, s výškově stavitelnými skrytými Ks Popis rozměry 2 Vysoká skříň na STE kontejnery jednoduchá 375x680x Sada výjezdů pro STE kontejnery Blanco 2 Zámek vysoké skříně 1 Vysoká skříň na STE kontejnery jednoduchá 375x680x Sada výjezdů pro STE kontejnery Blanco 1 Vysoká skříň pro ISO moduly jednoduchá 460x680x Sada ISO modulů vysoká - bez výjezdů 1 Vysoká skříň pro ISO moduly jednoduchá 460x680x Sada ISO modulů vysoká - bez výjezdů 1 Zákryt boční vysoký, odklápěcí bis 300xbis ,4 Zákryt vrchní šikmý, pro hloubku skříní 680 mm max. 1960x234 Technický popis sestavy č. 2: barevné provedení : čelní plochy barva RAL 1013, korpusy a vrchní dveře opatřené těsněním a závěsy, umožňující snadnou desinfekci umožňující používat modulový systém dle ISO DIN normy (rozměr modulu 400x600 mm), který je nedělitelnou součástí skříní sestava nábytku musí být dokrytována ke stěnám a nahoře šikmým zákrytem ke zdi skrytými Sestava musí být přitmelena k podlaze i stěnám 18

19 Nákres sestavy : Dětská sestava Složení sestavy : 2 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným ISO DIN (rozměr modulu 400x600 mm) modulovým systémem. Každá ze skříní obsahuje : 4 ks plastových bočnic, 8 ks ABS košů 400x600x100 mm, 5 ks ABS košů 200x600x50 mm, podélné a příčné přestavitelné dělení košů 2 ks vrchní šikmý zákryt cca 250 mm vysoký 2 ks boční zadní zákryt v barvě korpusu cca 298 mm široký 1 ks podstavný sokl vysoký 100 mm, s výškově stavitelnými skrytými Ks Popis rozměry 1 Vysoká skříň pro ISO moduly jednoduchá 660x480x Sada ISO modulů vysoká - bez výjezdů, příčná 1 Vysoká skříň pro ISO moduly jednoduchá 660x480x Sada ISO modulů vysoká - bez výjezdů, příčná 1,3 Zákryt vrchní šikmý, pro hloubku skříní 480 mm - atypický max. 1960x234 2 Zákryt vrchní šikmý, atypický x234 2 Zákryt boční vysoký bis 300xbis 2100 Technický popis sestavy č. 3: barevné provedení : čelní plochy barva RAL 1013, korpusy a vrchní dveře opatřené těsněním a závěsy, umožňující snadnou desinfekci 19

20 umožňující používat modulový systém dle ISO DIN normy (rozměr modulu 400x600 mm), který je nedělitelnou součástí skříní zásuvky s celoobvodovým těsněním, s možností rychlého odstranění čela zásuvky pro snadnější čištění a desinfekci pracovní deska z nerezové oceli 18/10 sestava nábytku musí být dokrytována ke stěnám a nahoře šikmým zákrytem ke zdi skrytými Sestava musí být přitmelena k podlaze i stěnám Složení sestavy : 1 ks nízká skříňka jednoduchá, kovová, dvoustěnná, barevně lakovaná, s vestavěným ISO DIN modulovým (rozměr modulu 400x600 mm) systémem. Každá ze skříní obsahuje : 2 ks plastových bočnic, 4 ks ABS košů 400x600x100 mm, podélné a příčné dělení košů 1 ks spodní skříňka, kovová, dvoustěnná, barevně lakovaná, se 4 zásuvkami, opatřenými odnímatelnými čelními deskami 1 ks nerezová pracovní deska z oceli 18/10, sendvičová, zespodu rovněž podlepená nerezovým plechem 1 ks boční zákryt v barvě čelních elementů 50 mm široký 1 ks podstavný sokl vysoký 100 mm, s výškově stavitelnými skrytými Nákres sestavy : Dětská sestava Ks Popis rozměry 1 Spodní skříňka 4 zásuvky 600x580x850 1 Spodní skříňka pro ISO moduly jednoduchá 460x680x850 1 Sada ISO modulů nízká - bez výjezdů 1,1 Stolní deska nerezová max. 3850x700x40 Neurochirurgická klinika 7 ks sestavy skříní : Technický popis sestavy č. 1: barevné provedení : čelní plochy barva RAL 6644, korpusy a vrchní 20

21 dveře opatřené těsněním a závěsy, umožňující snadnou desinfekci umožňující používat modulový systém dle ISO DIN normy (rozměr modulu 400x600 mm), který je nedělitelnou součástí skříní sestava nábytku musí být dokrytována ke stěnám a nahoře šikmým zákrytem ke zdi skrytými Sestava musí být přitmelena k podlaze i stěnám Složení sestavy : 1 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným ISO modulovým systémem. Každá ze skříní obsahuje : 2 ks plastových bočnic, 4 ks nerezové rastrované lišty, 9 páry teleskopických výjezdů, 5 ks ABS košů 400x600x100 mm, 4 ks ABS košů 200x600x200 mm, podélné a příčné přestavitelné dělení košů 1 ks bočního vysokého zákrytu šířky 50 mm 1 ks vrchní šikmý zákryt cca 250 mm vysoký 1 ks podstavný sokl vysoký 100 mm, s výškově stavitelnými skrytými Nákres sestavy : Neurochirurgie sestava Ks Popis rozměry 1 Vysoká skříň pro ISO moduly jednoduchá 460x680x Sada ISO modulů vysoká - kombinovaná 0,5 Zákryt vrchní šikmý, pro hloubku skříní 680 mm max. 1960x234 21

22 Technický popis sestavy č. 3: barevné provedení : čelní plochy barva RAL 6644, korpusy a vrchní dveře opatřené těsněním a závěsy, umožňující snadnou desinfekci umožňující používat modulový systém dle ISO DIN normy (rozměr modulu 400x600 mm), který je nedělitelnou součástí skříní sestava nábytku musí být dokrytována ke stěnám a nahoře šikmým zákrytem ke zdi skrytými Sestava musí být přitmelena k podlaze i stěnám Složení sestavy : 1 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným ISO modulovým systémem. Každá ze skříní obsahuje : 2 ks plastových bočnic, 4 ks nerezové rastrované lišty, 9 páry teleskopických výjezdů, 4 ks ABS košů 200x600x200 mm, 5 ks ABS košů 200x600x100 mm, podélné a příčné přestavitelné dělení košů 1 ks vrchní šikmý zákryt cca 250 mm vysoký 2 ks boční zadní zákryt v barvě korpusu 298 mm široký s výřezem pro trubky topení 1 ks podstavný sokl vysoký 100 mm, s výškově stavitelnými skrytými Nákres sestavy : Neurochirurgie sestava 22

23 Ks Popis rozměry 1 Vysoká skříň pro ISO moduly jednoduchá 660x480x Sada ISO modulů vysoká - kombinovaná 2 Zákryt vysoký zadní, včetně průchodek na topení bis 300xbis ,7 Zákryt vrchní šikmý, pro hloubku skříní mm max. 1960x234 Technický popis sestavy č.4 : barevné provedení : čelní plochy barva RAL 6644, korpusy a vrchní dveře opatřené těsněním a závěsy, umožňující snadnou desinfekci umožňující používat modulový systém dle ISO DIN normy (rozměr modulu 400x600 mm), který je nedělitelnou součástí skříní sestava nábytku musí být dokrytována ke stěnám a nahoře šikmým zákrytem ke zdi skrytými Sestava musí být přitmelena k podlaze i stěnám Složení sestavy : 2 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným ISO modulovým systémem. Každá ze skříní obsahuje : 2 ks plastových bočnic, 4 ks nerezové rastrované lišty, 9 páry teleskopických výjezdů, 4 ks ABS košů 200x600x200 mm, 5 ks ABS košů 200x600x100 mm, podélné a příčné přestavitelné dělení košů 1 ks vrchní šikmý zákryt cca 250 mm vysoký 1 ks podstavný sokl vysoký 100 mm, s výškově stavitelnými skrytými Nákres sestavy : Neurochirurgie sestava 23

24 Ks Popis rozměry 1 Vysoká skříň pro ISO moduly jednoduchá 660x480x Sada ISO modulů vysoká - kombinovaná 1 Vysoká skříň pro ISO moduly jednoduchá 660x480x Sada ISO modulů vysoká - kombinovaná 1,3 Zákryt vrchní šikmý, pro hloubku skříní mm max. 1960x234 Technický popis sestavy NCH sklad - obsahující 3 ks sestavy skříní: barevné provedení : čelní plochy barva RAL 6644, korpusy a vrchní dveře opatřené těsněním a závěsy, umožňující snadnou desinfekci umožňující používat modulový systém dle ISO DIN normy (rozměr modulu 400x600 mm), který je nedělitelnou součástí skříní umožňující používat výsuvný nerezový systém pro sterilizační kontejnery, který je nedělitelnou součástí skříní sestava nábytku musí být dokrytována ke stěnám a nahoře šikmým zákrytem ke zdi skrytými Sestava musí být přitmelena k podlaze i stěnám Nákres sestavy : Neurochirurgie sklad 24

25 Složení sestavy : 1 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným systémem výjezdů pro sterilizační kontejnery. Každá ze skříní obsahuje : 4 ks nerezová lišta rastrovaná, 7 párů nerezových u profilů s blokací proti úplnému vysunutí výjezdu, 7 ks nerezových, elektrolyticky leštěných výjezdů 4 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným ISO modulovým systémem. Každá ze skříní obsahuje : 2 ks plastových bočnic, 4 ks nerezové rastrované lišty, 9 páry teleskopických výjezdů, 4 ks ABS košů 200x600x200 mm, 5 ks ABS košů 200x600x100 mm, podélné a příčné přestavitelné dělení košů 3 ks vrchní šikmý zákryt cca 250 mm vysoký 3 ks podstavný sokl vysoký 100 mm, s výškově stavitelnými skrytými Ks Popis rozměry 1 Vysoká skříň na STE kontejnery jednoduchá 375x680x Sada výjezdů pro STE kontejnery Blanco 0,4 Zákryt vrchní šikmý, pro hloubku skříní 680 mm max. 1960x234 sestava 2 1 Vysoká skříň pro ISO moduly jednoduchá 460x680x Sada ISO modulů vysoká - kombinovaná 1 Vysoká skříň pro ISO moduly jednoduchá 460x680x Sada ISO modulů vysoká - kombinovaná 1 Zákryt vrchní šikmý, pro hloubku skříní 680 mm max. 1960x234 sestava3 1 Vysoká skříň pro ISO moduly jednoduchá 460x680x Sada ISO modulů vysoká - kombinovaná 1 Vysoká skříň pro ISO moduly jednoduchá 460x680x Sada ISO modulů vysoká - kombinovaná 1 Zákryt vrchní šikmý, pro hloubku skříní 680 mm max. 1960x234 Technický popis sestavy - anestézie : barevné provedení : čelní plochy barva RAL 6644, korpusy a vrchní dveře opatřené těsněním a závěsy, umožňující snadnou desinfekci umožňující používat modulový systém dle ISO DIN normy (rozměr modulu 400x600 mm), který je nedělitelnou součástí skříní sestava nábytku musí být dokrytována ke stěnám a nahoře šikmým zákrytem ke zdi skrytými 25

26 Sestava musí být přitmelena k podlaze i stěnám Nákres sestavy : Neurochirurgie anestezie Složení sestavy : 3 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným ISO modulovým systémem. Každá ze skříní obsahuje : 2 ks plastových bočnic, 4 ks nerezové rastrované lišty, 4 páry teleskopických výjezdů, 5 ks ABS košů 200x600x200 mm, 4 ks ABS košů 200x600x100 mm, podélné a příčné přestavitelné dělení košů 1 ks vrchní šikmý zákryt cca 250 mm vysoký 1 ks boční zákryt v barvě čelních elementů 50 mm široký 1 ks podstavný sokl vysoký 100 mm, s výškově stavitelnými skrytými Ks Popis rozměry 2 Vysoká skříň pro ISO moduly jednoduchá 460x680x Sada ISO modulů vysoká - kombinovaná 2 Zámek vysoké skříně 1 Vysoká skříň pro ISO moduly jednoduchá 460x680x Sada ISO modulů vysoká - kombinovaná 1 Zákryt boční vysoký bis 300xbis ,5 Zákryt vrchní šikmý, pro hloubku skříní 680 mm max. 1960x234 26

27 Chirurgická klinika plastická chirurgie 1 ks sestava skříní : Technický popis sestavy: barevné provedení : čelní plochy barva RAL 1034, korpusy a vrchní dveře opatřené těsněním a závěsy, umožňující snadnou desinfekci umožňující používat modulový systém dle ISO DIN normy (rozměr modulu 400x600 mm), který je nedělitelnou součástí skříní sestava nábytku musí být dokrytována ke stěnám a nahoře šikmým zákrytem ke zdi skrytými Sestava musí být přitmelena k podlaze i stěnám Nákres sestavy : Plastika sál Parapet 27

28 Složení sestavy : 4 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným ISO modulovým systémem. Každá ze skříní obsahuje : 4 ks plastových bočnic, 5 ks ABS košů 400x600x100 mm, 4 ks ABS košů 200x600x200 mm, podélné a příčné přestavitelné dělení košů 3 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným ISO modulovým systémem. Každá ze skříní obsahuje : 4 ks plastových bočnic, 8 ks ABS košů 400x600x200 mm, podélné a příčné přestavitelné dělení košů 3 ks nástavná skříňka dvojitá, kovová, dvoustěnná, barevně lakovaná, 1 ks nerezová přestavitelná police, 1 ks nástavná skříňka jednoduchá, kovová, dvoustěnná, barevně lakovaná, 1 ks nerezová přestavitelná police. 1 ks vodící lišta pro závěsná žebřík o výšce 100 mm 1 ks hliníkový závěsný žebřík 2 ks vrchní šikmý zákryt cca 250 mm vysoký 1 ks boční zákryt v barvě čelních elementů 380 mm široký 1 ks boční zákryt nízký vysoký v barvě čelních elementů 145 mm široký 1 ks podstavný sokl vysoký 100 mm, s výškově stavitelnými skrytými Ks Popis rozměry 3 Vysoká skříň pro ISO moduly jednoduchá 460x680x Sada ISO modulů vysoká - bez výjezdů 3 Zámek vysoké skříně 4 Vysoká skříň pro ISO moduly jednoduchá 460x680x Sada ISO modulů vysoká - bez výjezdů 4 Zámek vysoké skříně 3,6 Vodící lišta pro žebřík 100 mm lfdm.x100 1 Žebřík hliníkový závěsný 3 Nástavná skříňka pro ISO moduly dvojitá 920x680x600 3 Police nástavná skříňka nerez Nástavná skříňka pro ISO moduly jednoduchá 460x680x600 1 Police nástavná skříňka nerez 460 3,6 Zákryt vrchní lfdm.xbis Zákryt boční vysoký bis 300xbis Zákryt boční nízký bis 300x850 1 Zákryt závěsné skříňky boční bis 300x600 I. interní klinika 4 ks sestavy skříní : Kardio sál 1: Technický popis sestavy 1: barevné provedení : čelní plochy barva RAL 1034, korpusy a vrchní dveře opatřené těsněním a závěsy, umožňující snadnou desinfekci umožňující používat modulový systém dle ISO normy, který je nedělitelnou součástí skříní 28

29 sestava nábytku musí být dokrytována ke stěnám a nahoře šikmým zákrytem ke zdi skrytými Sestava musí být přitmelena k podlaze i stěnám Složení sestavy : 4 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným systémem nerezových přestavitelných polic 2 ks nástavná skříňka dvojitá, kovová, dvoustěnná, barevně lakovaná, 1 nerezová přestavitelná police, 1 ks vodící lišta pro závěsná žebřík o výšce 100 mm 1 ks hliníkový závěsný žebřík 1 ks vrchní šikmý zákryt cca 250 mm vysoký 1 ks podstavný sokl vysoký 100 mm, s výškově stavitelnými skrytými Nákres sestavy : Kardio sál 1 - sestava1 Ks Popis Rozměry 2 Vysoká skříň pro ISO moduly jednoduchá 460x680x Police spodní, vysoká skříň nerez Zámek vysoké skříně 2 Vysoká skříň pro ISO moduly jednoduchá 460x680x Zámek vysoké skříně 12 Police spodní, vysoká skříň nerez Nástavná skříňka pro ISO moduly dvojitá 920x680x600 2 Police závěsná skříňka hluboká 300 mm nerez 920 1,8 Vodící lišta pro žebřík 100 mm, nerez lfdm.x150 1 Žebřík hliníkový závěsný Zákryt vrchní šikmý, pro hloubku skříní 480-1,8 580 mm max. 1960x234 29

30 Technický popis sestavy 2 : barevné provedení : čelní plochy barva RAL 1034, korpusy a vrchní dveře opatřené těsněním a závěsy, umožňující snadnou desinfekci umožňující používat modulový systém dle ISO DIN normy (rozměr modulu 400x600 mm), který je nedělitelnou součástí skříní umožňující zabudování tresoru na opiáty sestava nábytku musí být dokrytována ke stěnám a nahoře šikmým zákrytem ke zdi skrytými Sestava musí být přitmelena k podlaze i stěnám Složení sestavy : 5 ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, uzamykatelná, s vestavěným systémem přestavitelných nerezových polic 1ks vysoká skříň jednoduchá, kovová, dvoustěnná, barevně lakovaná, prosklená, uzamykatelná, s vestavěným ISO modulovým systémem obsahujícím: 4 ks plastových bočnic, 6 ks ABS košů 400x600x100 mm, 4 ks ABS košů 400x600x50 mm, podélné a příčné přestavitelné dělení košů vestavěný tresor na opiáty 2 ks nástavná skříňka dvojitá, kovová, dvoustěnná, barevně lakovaná, 1 nerezová přestavitelná police, 1 ks vodící lišta pro závěsná žebřík o výšce 100 mm 1 ks hliníkový závěsný žebřík 2 ks vrchní šikmý zákryt cca 250 mm vysoký 1 ks boční vysoký zákryt o šířce 100 mm 1 ks podstavný sokl vysoký 100 mm, s výškově stavitelnými skrytými Nákres sestavy : Kardio sál 1 - sestava Trezor na opiáty 30
