1 Pilkington Insulight Pilkington Insulight

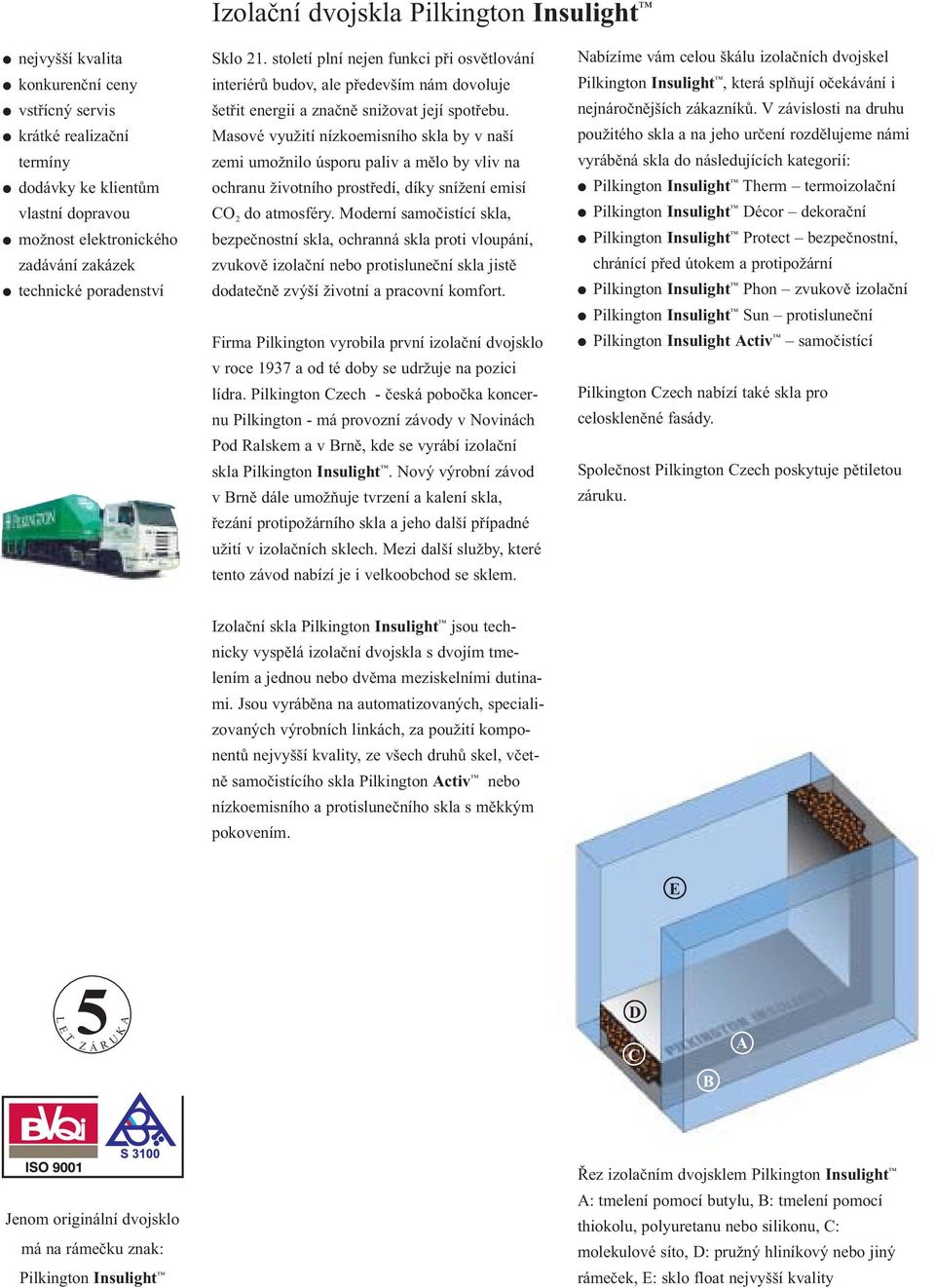

2 L Izolační dvojskla Pilkington Insulight nejvyšší kvalita konkurenční ceny vstřícný servis krátké realizační termíny dodávky ke klientům vlastní dopravou možnost elektronického zadávání zakázek technické poradenství Sklo 21. století plní nejen funkci při osvětlování interiérů budov, ale především nám dovoluje šetřit energii a značně snižovat její spotřebu. Masové využití nízkoemisního skla by v naší zemi umožnilo úsporu paliv a mělo by vliv na ochranu životního prostředí, díky snížení emisí CO 2 do atmosféry. Moderní samočistící skla, bezpečnostní skla, ochranná skla proti vloupání, zvukově izolační nebo protisluneční skla jistě dodatečně zvýší životní a pracovní komfort. Firma Pilkington vyrobila první izolační dvojsklo v roce 1937 a od té doby se udržuje na pozici lídra. Pilkington Czech - česká pobočka koncernu Pilkington - má provozní závody v Novinách Pod Ralskem a v Brně, kde se vyrábí izolační skla Pilkington Insulight. Nový výrobní závod v Brně dále umožňuje tvrzení a kalení skla, řezání protipožárního skla a jeho další případné užití v izolačních sklech. Mezi další služby, které tento závod nabízí je i velkoobchod se sklem. Nabízíme vám celou škálu izolačních dvojskel Pilkington Insulight, která splňují očekávání i nejnáročnějších zákazníků. V závislosti na druhu použitého skla a na jeho určení rozdělujeme námi vyráběná skla do následujících kategorií: Pilkington Insulight Therm termoizolační Pilkington Insulight Décor dekorační Pilkington Insulight Protect bezpečnostní, chránící před útokem a protipožární Pilkington Insulight Phon zvukově izolační Pilkington Insulight Sun protisluneční Pilkington Insulight Activ samočistící Pilkington Czech nabízí také skla pro celoskleněné fasády. Společnost Pilkington Czech poskytuje pětiletou záruku. Izolační skla Pilkington Insulight jsou technicky vyspělá izolační dvojskla s dvojím tmelením a jednou nebo dvěma meziskelními dutinami. Jsou vyráběna na automatizovaných, specializovaných výrobních linkách, za použití komponentů nejvyšší kvality, ze všech druhů skel, včetně samočistícího skla Pilkington Activ nebo nízkoemisního a protislunečního skla s měkkým pokovením. E A D E T Z Á U R K C B A Jenom originální dvojsklo má na rámečku znak: Pilkington Insulight Řez izolačním dvojsklem Pilkington Insulight A: tmelení pomocí butylu, B: tmelení pomocí thiokolu, polyuretanu nebo silikonu, C: molekulové síto, D: pružný hliníkový nebo jiný rámeček, E: sklo float nejvyšší kvality

3 Izolační skla Pilkington Insulight Konstrukce Přednosti Použití Pilkington Insulight Therm Izolační sklo s jednou nebo dvěmi meziskelními dutinami skládající se z bezbarvých skel float. Izolační sklo s jednou nebo dvěmi meziskelními dutinami skládající se z bezbarvého skla float a nízkoemisního skla s měkkým a tvrdým pokovením. Izolační sklo skládající se z ornamentního skla, pískovaného skla, skla leptaného kyselinou nebo skla se sítotiskem a bezbarvého skla float nebo nízkoemisního skla. Izolační sklo skládající se z vrstveného, bezpečnostního skla, skla odolného proti násilnému vniknutí, neprůstřelného skla nebo tvrzeného skla a bezbarvého skla float nebo nízkoemisního skla. Tato skupina obsahuje také protipožární sklo. Základní tepelná izolace (U = 1,9-2,7)*. Vysoký činitel prostupu světla. Dokonalá tepelná izolace (U = 0,4-2,7)*. Úspora tepelné energie. Vysoký činitel prostupu světla. Pilkington Insulight Décor Zvýšená dekorativnost a estetika, dokonalé řešení pro projektování interiérů. Pilkington Insulight Protect Odolnost proti rozbití, průboji, průstřelu nebo výbuchu, protipožární vlastnosti. Základní nebo zvýšená tepelná izolace (U = 1,1-2,7)*. Vysoký činitel prostupu světla. Zasklívání objektů nevyžadujících velmi dobrou tepelnou izolaci. Zasklívání objektů vyžadujících velmi dobrou tepelnou izolaci. Výzdoba interiérů, zábradlí, vitríny, reprezentační objekty a všude tam, kde je nezbytné zvýšení úrovně soukromí. Ochrana životů a hodnot. Světlíky, vitríny, dveře v bankách, kancelářských budovách, přepážky v nemocnicích, školách a všude tam, kde je potřebná zvýšená bezpečnostní úroveň, včetně protipožární. Izolační sklo skládající se ze skel float různé tloušťky, vrstvených speciální akustickou fólií PVB a bezbarvého skla float nebo nízkoemisním sklem Pilkington Insulight Phon Dokonalá akustická izolace. Základní nebo zvýšená tepelná izolace (U=1,1-2,7)*. Ochrana před hlukem. Venkovní nebo vnitřní zasklívání v budovách. Izolační sklo skládající se z protislunečního skla probarveného ve hmotě a bezbarvého skla float nebo nízkoemisního skla. Izolační sklo skládající se z reflexního protislunečního skla a bezbarvého skla float nebo nízkoemisního skla. Izolační sklo skládající se z vysokoselektivního protislunečního skla a bezbarvého skla float. Pilkington Insulight Sun Ochrana proti slunečnímu záření. Zajímavé barevné varianty. Základní nebo zvýšená tepelná izolace (U=1,1-2,7)*. Účinnější ochrana proti slunečnímu záření. Zrcadlový efekt na fasádě. Základní nebo zvýšená tepelná izolace (U=1,1-2,7)*. Zajímavé barevné varianty. Dokonalá ochrana proti slunci. Dokonalá tepelná izolace (U=1,1-1,7)*. Vysoký činitel prostupu světla. Nízký nebo vysoký koeficient odrazu světla. Zajímavé barevné varianty. Fasády, světlíky, velké prosklené plochy a plochy, vystavené slunečnímu záření. Fasády, světlíky, velké prosklené plochy a plochy, vystavené slunečnímu záření. Reprezentační objekty, vyžadující zvýšenou protisluneční ochranu. Fasády, světlíky, velké prosklené plochy a plochy, vystavené slunečnímu záření. Objekty, vyžadující vysokou estetiku a funkčnost. Izolační sklo skládající se ze samočistícího skla a bezbarvého skla float nebo nízkoemisního skla. Pilkington Insulight Activ Uvolňuje a rozkládá dokonce i silná organická zašpinění. Základní nebo zvýšená tepelná izolace (U=1,1-2,7)*. Veškeré venkovní použití: okna, zimní zahrady, střešní světlíky, fasády. *U [W/m 2 K] součinitel prostupu tepla

4 Nabízíme je v různých velikostech a tvarech. Izolační skla mohou být plněna: argonem kryptonem xenonem pro snížení součinitele prostupu tepla. Nabízíme také izolační dvojskla se vsazenými ozdobnými mřížkami. Pilkington Insulight vyrábíme na přání zákazníků v mnoha různých konfiguracích s využitím těchto druhů skel: nízkoemisní s tvrdým a měkkým pokovením ornamentní se sítotiskem ované nebo silikonované tvrzené vrstvené s ochrannou kovovou mřížkou protipožární vrstvené, zvukově izolační protisluneční samočistící Izolační skla vyrábíme s těmito druhy rámů: tradiční hliníkové termodistanční (tzv. teplý rámeček - ocelový nebo plastový) Na izolační dvojskla Pilkington Insulight se vztahuje pětiletá záruka na tmelení, v souladu s podmínkami, uvedenými ve Všeobecných obchodních podmínkách Pilkington Czech. Pouze originální izolační sklo je označeno na rámu nápisem Pilkington Insulight a izolační sklo se samočistícím sklem Pilklington Activ je navíc opatřeno speciálním štítkem. Firma Pilkington Czech obdržela certifikát, potvrzující zavedení Systému řizení jakosti ISO 9001:2000. Trvale prokazujeme schopnost dodávat produkt, který splňuje požadavky zákazníka i požadavky příslušných předpisů a norem. Kontrola jakosti v naší firmě je zajištěna prostřednictvím plánu kontroly jakosti s jasně stanovenými požadavky na četnost a způsob prováděných kontrol a zkoušek. Firma je také trvale pod dohledem státem akreditované zkušebny.

5 Pilkington Insulight Therm termoizolační skla Pilkington Insulight Therm jsou izolační skla s jednou nebo dvěmi meziskelními dutinami, vyrobené z čirého skla Pilkington Optifloat a z nízkoemisního skla Pilkington K Glass nebo Pilkington Optitherm SN. Pro tato skla je charakteristická zvýšená tepelná izolace, redukce kondenzace a tím zvýšení komfortu v místnostech. Jsou použitelná všude tam, kde se vyžaduje snížení spotřeby energie a omezení tepelných ztrát, jak v bytech, rodinných domech, tak i na fasádách komerčních budov. Pilkington Optitherm SN je neutrální nízkoemisní sklo, pro které je charakteristický vysoký činitel prostupu světla, nízká reflexe a nízký součinitel prostupu tepla U = 1,2 W/m 2 K. Součinitel prostupu tepla je mírou termoizolace. Je vyjádřený ve W/m 2 K. Určuje velikost tepelných ztrát ve wattech na 1 metr čtvereční povrchu stavebního materiálu (v našem případě jednoduchého skla nebo izolačního skla), který odděluje venkovní prostředí od vnitřního při teplotním rozdílu, který na obou stranách skla činí jeden Kelvin. Čím je součinitel prostupu tepla U nižší, tím je tepelná izolace vyšší. Činitel Celková Součinitel prostupu světla propustnost prostupu tepla Izolační skla Pilkington Insulight Therm LT sluneční energie U s konfigurací 4 mm 16 mm 4 mm g [W/m 2 K] [%] [%] Vzduch Argon (90%) Pilkington Optifloat čirý + Pilkington Optifloat čirý ,7 2,6 Pilkington Optifloat čirý + Pilkington K Glass ,7 1,5 Pilkington Optifloat čirý + Pilkington Optitherm SN ,4 1,2 Technické parametry jsou vypočteny v souladu s normou EN 410 a EN 673.

6 Venku konvekce, déšť a vítr Tepelné ztráty vzniklé prostupem tepla přes izolační dvojsklo Venku prostup konvekce, déšť a vítr prostup a konvekce prostup konvekce Vevnitř Vevnitř konvekce přeměna Předností izolačních skel Pilkington Insulight Therm: snížení tepelných ztrát a díky tomu snížení nákladů na vytápění prostor redukce studených míst a foukání směrem od okna zlepšuje komfort v místnostech a zvětšuje užitnou plochu podlahy vyšší teplota vnitřního skla snižuje předpoklad tvorby kondenzátu redukce nadměrného ohřevu prostor vysoký činitel prostupu světla možnost většího povrchu oken v budovách díky nízké hodnotě ukazatele U ve srovnání s jinými stavebními materiály možnost spojení s různými druhy skla za účelem zvýšení dekorativnosti, kontrola zatížení slunečním zářením, bezpečnosti apod. možnost použití v bytech, rodinných domech, zimních zahradách, fasádách. přeměna prostup Tepelné ztráty vzniklé prostupem tepla přes jednoduché sklo

7 Pilkington Insulight Décor dekorativní izolační dvojskla Předností dekorativních izolačních skel je jejich vysoká estetičnost a neopakovatelný styl. Tato skla zvyšují pocit soukromí v prostorách a dávají projektantům a architektům možnost svobodného výběru z neopakovatelné palety barev a vzorů. Pro výrobu izolačních dvojskel Pilkington Insulight Décor používáme: Pilkington Spandrel Glass Sklo Pilkington Spandrel Glass je vyráběno v ované nebo silikonované verzi v závislosti na druhu skla. Pestrá paleta barev silikonu a ů umožňuje precizně volit barvy podokenních pásů k barvě skla, použitého v oknech fasád budov a dává projektantům a architektům široké možnosti (tato skla jsou vyráběna v Pilkington IGP, sesterské společnosti Pilkington Czech). Pilkington sklo se sítotiskem Pilkington sklo se sítotiskem je vyráběné v Pilkington IGP na moderní výrobní lince, umožňující použití mnoha barev a vzorů v souladu s přáním zákazníků. Toto sklo je používáno především na fasádách budov, kde splňuje funkci protislunečního skla. Čím je stupeň potištění povrchu keramickým em vyšší a čím je jeho barva tmavší, tím je stupeň zastínění vyšší. Skla se sítotiskem je možné použít také pro výzdobu interiérů a jako součást vybavení domácích spotřebičů. Pilkington dekorativní sklo Dekorativní sklo zahrnuje ve firmě Pilkington skla leptaná pomocí kyseliny a pískovaná skla. Pilkington ornamentní sklo Pilkington má ve své nabídce celou řadu vzorů ornamentního skla. Pilkington Optifloat Satin je poločiré sklo float, které v sobě spojuje vysokou světelnou propustnost a efekt matovosti. Je vyráběné na základě moderní, ekologické technologie, zajišťuje pocit soukromí a zároveň propouští světlo. Znamenitě se osvědčuje v oknech, přepážkách a ostatních elementech vybavení interiérů.

8 Pilkington Insulight Protect ochranná izolační skla Bezpečnostní skla nebo skla chránící před útokem lze spojovat s jinými druhy skel. Pak se jedná o izolační dvojskla Pilkington Insulight Protect, přizpůsobená přáním zákazníka. Tato skupina izolačních skel využívá skla, zvyšující bezpečnost a komfort, zajišťující odpovídající úroveň přirozeného osvětlení, zvýšenou tepelnou izolaci nebo kontrolu slunění. V izolačních sklech Pilkington Insulight Protect je využíváno sklo různých kategorií. Jedná se o následující druhy tohoto skla: Pilkington T tvrzené bezpečnostní sklo a Pilkington Optilam vrstvené sklo. Pilkington Optilam je vrstvené sklo, skládající se ze dvou nebo více tabulí skla, které jsou navzájem spojeny vlivem působení teploty a tlaku. Mezi tabulemi skla je umístěna jedna nebo několik vrstev elastické PVB fólie. Pilkington Optilam v závislosti na druhu, počtu a tloušťce skleněných tabulí a PVB folie může zajišťovat bezpečnost, ochranu před mechanickým útokem nebo před útokem střelnými zbraněmi. Kategorie bezpečnosti: Pilkington T bezpečnostní tvrzené sklo s vysokou mechanickou odolností proti úderům, až pětkrát vyšší pevností v ohybu než běžné sklo a vysokou odolností proti termickému napětí a teplotním změnám. Pilkington Optilam bezpečnostní sklo vrstvené má vysokou odolnost proti proražení a násilnému vniknutí, díky čemuž se dokonale osvědčí všude tam, kde je vyžadovaný vyšší stupeň bezpečnosti. Kategorie ochrany proti útoku: Pilkington Optilam má vysokou odolnost proti proražení a násilnému vniknutí a díky tomu i vysokou úroveň ochrany životů a hodnot, zároveň ale zachovává vysoký činitel prostupu světla. Pilkington Optilam neprůstřelné vrstvené sklo má nejvyšší úroveň odolnosti proti rozbití, střelám a díky tomu i nejvyšší úroveň ochrany životů a hodnot, zároveň ale zachovává vysoký činitel prostupu světla. Vnější sklo Činitel Celková propustnost Součinitel Bezpečnostní Odolnostní Vnitřní sklo prostupu světla sluneční energie prostupu tepla třída třída LT [%] g [%] U [W/m 2 K] Pilkington Insulight Protect s využitím skla Pilkington Optilam bezpečnostního Pilkington Optilam 4,4 3B3 - Pilkington Optitherm SN 4 mm ,2 Pilkington Optilam 6,4 C - Pilkington Optitherm SN 4 mm ,2 Pilkington Optilam 8,4 C, 2B2 - Pilkington Optitherm SN 4 mm ,2 Pilkington Insulight Protect s využitím skla Pilkington Optilam odolného proti násilnému vniknutí Pilkington Optilam 6,8 - P1A, P2A Pilkington Optitherm SN 4 mm ,2 Pilkington Optilam 7,5 - P4A Pilkington Optitherm SN 4 mm ,2 Pilkington Optilam 8,8 - P2A Pilkington Optitherm SN 4 mm ,2 Pilkington Optilam 9,5 - P4A Pilkington Optitherm SN 4 mm ,2 Pilkington Optilam 10,5 - P4 Pilkington Optitherm SN 4 mm ,2 Pilkington Insulight Protect s využitím neprůstřelného skla Pilkington Optilam Pilkington Optilam 19,5 - SO1 Pilkington Optitherm SN 4 mm ,2 Třídy odolnosti byly určeny v souladu s EN a EN 356. Skla odolná proti střelám byla testována dle EN Pro všechna izolační dvojskla Pilkington Insulight Protect se předpokládá využití distančního rámu s šíří 16 mm a výplní meziskelní dutiny argonem (90%). Technické parametry byly spočítány v souladu s normou EN 410 a EN 673.

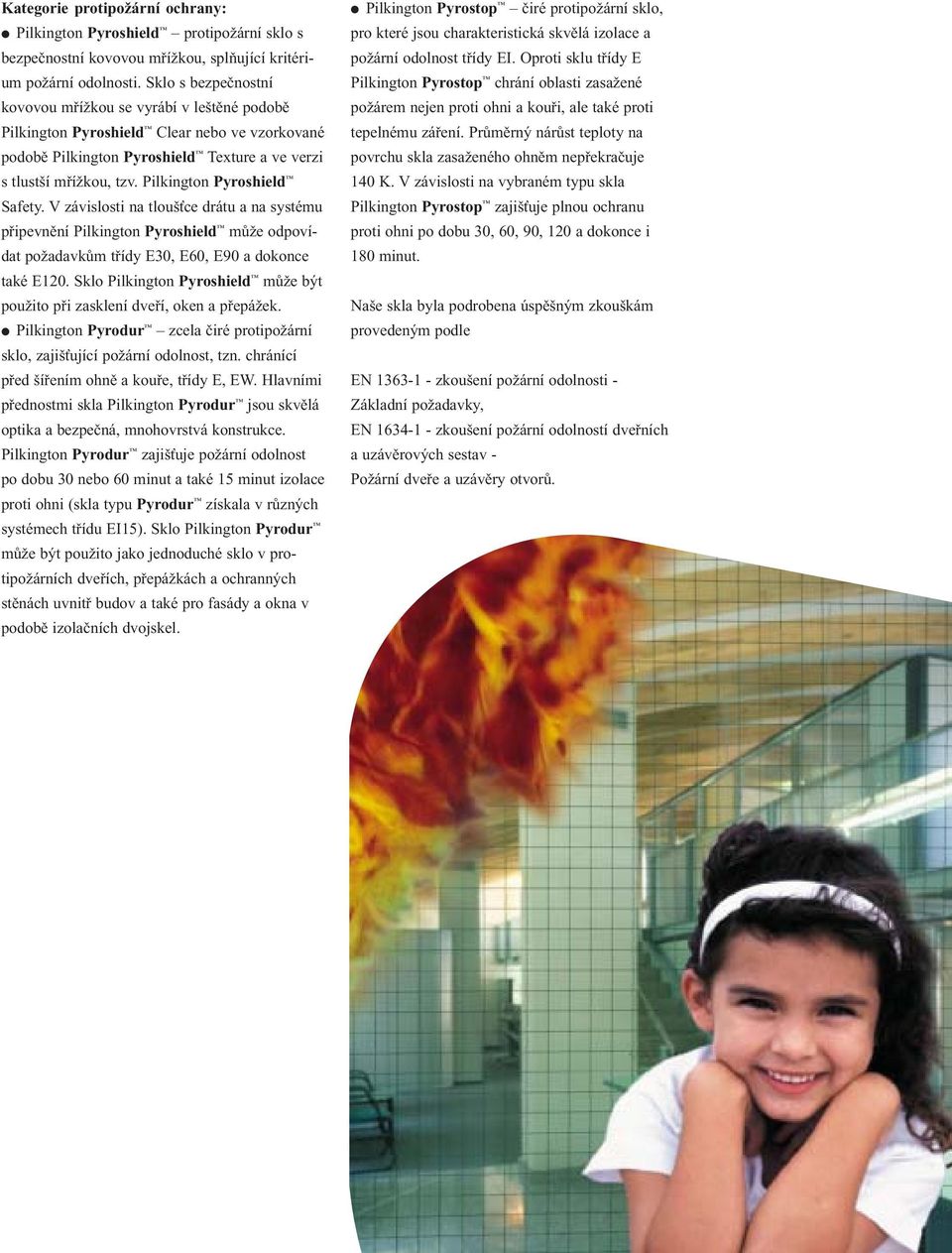

9 Kategorie protipožární ochrany: Pilkington Pyroshield protipožární sklo s bezpečnostní kovovou mřížkou, splňující kritérium požární odolnosti. Sklo s bezpečnostní kovovou mřížkou se vyrábí v leštěné podobě Pilkington Pyroshield Clear nebo ve vzorkované podobě Pilkington Pyroshield Texture a ve verzi s tlustší mřížkou, tzv. Pilkington Pyroshield Safety. V závislosti na tloušťce drátu a na systému připevnění Pilkington Pyroshield může odpovídat požadavkům třídy E30, E60, E90 a dokonce také E120. Sklo Pilkington Pyroshield může být použito při zasklení dveří, oken a přepážek. Pilkington Pyrodur zcela čiré protipožární sklo, zajišťující požární odolnost, tzn. chránící před šířením ohně a kouře, třídy E, EW. Hlavními přednostmi skla Pilkington Pyrodur jsou skvělá optika a bezpečná, mnohovrstvá konstrukce. Pilkington Pyrodur zajišťuje požární odolnost po dobu 30 nebo 60 minut a také 15 minut izolace proti ohni (skla typu Pyrodur získala v různých systémech třídu EI15). Sklo Pilkington Pyrodur může být použito jako jednoduché sklo v protipožárních dveřích, přepážkách a ochranných stěnách uvnitř budov a také pro fasády a okna v podobě izolačních dvojskel. Pilkington Pyrostop čiré protipožární sklo, pro které jsou charakteristická skvělá izolace a požární odolnost třídy EI. Oproti sklu třídy E Pilkington Pyrostop chrání oblasti zasažené požárem nejen proti ohni a kouři, ale také proti tepelnému záření. Průměrný nárůst teploty na povrchu skla zasaženého ohněm nepřekračuje 140 K. V závislosti na vybraném typu skla Pilkington Pyrostop zajišťuje plnou ochranu proti ohni po dobu 30, 60, 90, 120 a dokonce i 180 minut. Naše skla byla podrobena úspěšným zkouškám provedeným podle EN zkoušení požární odolnosti - Základní požadavky, EN zkoušení požární odolností dveřních a uzávěrových sestav - Požární dveře a uzávěry otvorů.

10 Pilkington Insulight Phon izolační skla - zvukově izolační Problém hluku, způsobený stále se zvětšujícím silničním a vzdušným provozem, se stal natolik obtížný, že je stále častěji brán v úvahu při projektování nových a obnovování starých budov. Použití izolačních dvojskel Pilkington Insulight Phon je ověřeným a otestovaným řešením problému tlumení hluku. vrstveného skla Pilkington Optilam, které je vyráběno tak, že dochází ke spojení dvou nebo více tabulí skla pomocí jedné nebo několika vrstev PVB fólie. Laminát je ohřívaný v autoklávu za vysoké teploty při použití tlaku 100 atmosfér. Tímto způsobem získáváme bezpečnostní sklo se zvýšenou mechanickou odolností proti průboji, které si zachovává celistvost dokonce i po rozbití. Pro toto sklo je dodatečně charakteristická zvýšená akustická izolace. vrstveného skla tlumícího hluk Pilkington Optilam Phon s vysokou akustickou izolací, ve kterém byla využita speciální fólie se skvělými parametry tlumení hluku. V souladu s dohodami zemí Evropské unie a za účelem ochrany životního prostředí před skleníkovým efektem se firma Pilkington Czech rozhodla přestat používat plyn SF 6 pro vyplňování izolačních skel. Získání zvýšené zvukové izolace izolačních dvojskel Pilkington Insulight Phon je možné díky využití: skel s rozdílnou tloušťkou doporučuje se 30-ti procentní rozdíl v tloušťce, např. 6 mm a 10 mm. Všechna výše uvedená skla je možné spojovat s jinými druhy skel, např. s nízkoemisním sklem pro vylepšení tepelné izolace nebo s protislunečním sklem pro lepší ochranu proti slunci. Konfigurace skel R w [db] C [db] C tr [db] LT [%] g [%] U [W/m 2 K] Pilkington Insulight Phon s využitím skla Pilkington Optilam Phon 4 mm - 16 mm - 8, ,2 5 mm - 16 mm - 8, ,2 6 mm - 16 mm - 8, ,2 6 mm - 16 mm - 9, ,2 6 mm - 16 mm - 13, ,2 8 mm - 16 mm - 8, ,2 8 mm - 16 mm - 9, ,2 8 mm - 16 mm - 10, ,2 10 mm - 16 mm - 8, ,2 10 mm - 16 mm - 9, ,2 10 mm - 16 mm - 12, ,2 8,8-16 mm - 12, ,2 9,1-16 mm - 13, ,2 9,1-20 mm - 13, ,2 Akustické parametry Rw, C a Ctr jsou určeny na základě výzkumů v souladu s normou EN-ISO Pro výpočet technických parametrů byl vzat v úvahu předpoklad, že v každém izolačním dvojskle se na jedné tabuli nachází vrstva Pilkington Optitherm SN a meziskelní dutina je vyplněna argonem (90%). Činitel prostupu světla LT a celková propustnost sluneční energie g jsou vypočteny v souladu s normou EN 410. Součinitel prostupu tepla U je vypočten v souladu s normou EN 673. Jsou také dostupné jiné konfigurace skel Pilkington Insulight Phon, jejichž parametry je možno získat od společnosti Pilkington Czech.

11 Pilkington Insulight Sun protisluneční izolační dvojskla Běžná okenní skla propouštějí jak světlo, tak sluneční tepelnou energii. V zimě je tento jev příznivý, protože bezplatná energie zahřívá naše domy, ale během horkého léta nadměrné teplo může být nežádoucí. Řešením tohoto problému je použití protislunečních skel. Sluneční záření včetně toho, které pochází z viditelné oblasti slunečního spektra, je nosičem energie. Když paprsky pronikají k tabuli skla, předávají jí energii v podobě citelného tepla. Může zde docházet ke třem jevům: bezprostřednímu propuštění energie, k odrazu energie a k její absorpci. běžného skla. Není zde také velký odraz sluneční energie. Sluneční energie absorbována sklem způsobuje jeho zahřátí. Teplo je následně vyzařováno v obou směrech, přičemž většina je vyzářená do okolí, což je podporováno konvekcí vzduchu vně skla. Protože se sklo, absorbující sluneční teplo, může přehřívat, je třeba ho v mnoha případech tepelně opracovat kalením a tímto předejít možnému riziku jeho praskání. Reflexní skla vznikají nanesením velmi tenké reflexní vrstvy na jeden z povrchů skla float nebo skla barveného ve hmotě. Některá skla z této skupiny mají značný koeficient absorpce. Nicméně čím více odrážejí viditelnou oblast slunečního spektra, tím větší je zároveň odraz slunečního tepla. Celková redukce sluneční energie závisí jak na odrazu této energie, tak na její absorpci. Obvykle jsou reflexní skla lepší ochranou před proniknutím sluneční energie dovnitř prostoru než absorpční skla. Celková propustnost sluneční energie je souhrnem sluneční energie bezprostředně propuštěné (známé také jako krátkovlnná složka) a absorbované energie, která je díky záření a konvekci propuštěna dovnitř (dlouhovlnná složka). Vývoj technologie pokovení umožnil vytvoření protislunečních vrstev, které kromě redukce sluneční energie mají zároveň nízkoemisní vlastnosti. Skupina skel této kategorie se často nazývá High Performance, tzn. produkty se zvýšenými užitečnými parametry. Pro tyto produkty je charakteristická nízká propustnost sluneční energie, vysoký činitel prostupu světla a díky nízkoemisním vlastnostem, také dobrá tepelná izolace. Z hlediska výroby můžeme rozlišit dvě hlavní skupiny protislunečních skel. Do první skupiny patří skla povrchově barvená (pokovená), do druhé skla probarvená ve hmotě. Když vezmeme v úvahu vzhled skla a jeho vliv na sluneční teplo, můžeme rozdělit skla na reflexní a absorpční. Absorpční skla jsou obvykle probarvená ve hmotě přidáním určitého množství příměsi do roztavené skloviny. Některá reflexní skla patří také do této skupiny. Typické pro většinu absorpčních skel je to, že odraz viditelné oblasti slunečního spektra je velmi malý, dokonce menší než v případě

12 Optimální řešení Nabídka izolačních dvojskel Pilkington Insulight Sun znamená velký výběr možností řešení problémů, spojených s protisluneční ochranou. Nabízíme skla zajišťující jak nízkou, tak střední nebo vysokou kontrolu zatížení slunečním zářením v závislosti na potřebách a přáních zákazníků. Protisluneční sklo s rozdílnými parametry, týkajícími se propustnosti a odrazu, je nabízeno společností Pilkington Czech v pestré paletě barev, která tvoří neopakovatelné estetické efekty. Nabízíme: Pilkington Optifloat sklo barvené ve hmotě, absorpční, zajišťující střední úroveň protisluneční Pilkington Suncool T reflexní protisluneční sklo pokovené vrstvou oxidu kovu, je výrobcem kalené přímo před jeho použitím. Je dostupné v následujících odstínech: modrá metalíza, stříbrná a řada stříbrně zelených odstínů. Hodí se pro jednoduché zasklívání, např. jako protisluneční pláště. Pilkington Suncool High Performance protisluneční sklo s měkkým pokovením, zajišťující vysokou úroveň protisluneční ochrany a vysokou tepelnou izolaci. Je pro něj charakteristický vysoký ukazatel selektivity, tzn. vysoký činitel prostupu světla a nízká energetická propustnost. Sklo je dostupné ve stříbrném odstínu a v několika variantách neutrálního zbarvení. ochrany. Je dostupné v hnědé, zelené a šedé barvě. Dostupná jsou také skla, barvená ve hmotě Pilkington Arctic Blue v modré barvě a Pilkington EverGreen v zelené barvě. Pilkington Solar E nízkoemisivní protisluneční sklo v neutrální barvě, je vyráběno s využitím procesu pyrolitického potahování, díky čemuž je trvalé a snadno zpracovatelné. Pilkington Eclipse Advantage nízkoemisní protisluneční sklo s tvrdou reflexní vrstvou. Je dostupné v následujících barvách: modrá, hnědá, zelená, šedá, modrozelená a bezbarvé (clear). Pilkington Suncool Brilliant nejnovější výrobek se skvělými užitečnými parametry ve skupině skel Pilkington Suncool. Sklo zajišťuje nejvyšší úroveň protisluneční ochrany a nejvyšší tepelnou izolaci při dodržení vysoké světelné propustnosti. Sklo je dostupné v modré barvě a v několika variantách neutrálního zabarvení. Protisluneční sklo je také dostupné v tvrzené nebo vrstvené verzi a může být spojováno s jinými druhy skla, zejména s nízkoemisním sklem pro vylepšení tepelné izolace, s výjimkou skla typu High Performance, které nevyžaduje použití dodatečného nízkoemisního skla.

13 Co je třeba vzít v úvahu při výběru protislunečního skla? Klima V horkém klimatu by mělo sklo zajišťovat patřičně vysokou úroveň ochrany proti slunečnímu záření tak, aby se zamezilo problémům spojeným s přehřátím prostoru a efektu oslňování. V mírném podnebí by mělo sklo zajišťovat vyrovnanou úroveň propustnosti sluneční energie a zároveň zachovat správnou úroveň přirozeného osvětlení a výhody plynoucí z pasivního vytápění v zimě. Navíc v zimě by měla skla minimalizovat ztráty tepelné energie. Komfort Protisluneční sklo umožňuje do určité míry sluneční energii pronikat oknem. Díky tomu roste teplota v prostoru. Tuto skutečnost by měli vzít v úvahu projektanti během navrhování optimální klimatizace a ventilace prostorů. Sluneční energie není jediným zdrojem tepla v budovách. Pro výpočet bilance tepelné energie objektu je třeba vzít v úvahu mimo jiné ztráty a zisky spojené s převodem energie, přítok teplého vzduchu z jiných zdrojů a také vytápění v celé budově. Přímé záření I když je teplota v prostorách udržována na optimální úrovni, osoby, které jsou vystaveny bezprostřednímu působení slunečních paprsků, mohou pociťovat výrazný rozdíl v teplotě. Použití vysoce reflexního skla s nízkou bezprostřední propustností energie je optimálním řešením problému lokálního nadměrného zahřívání povrchů nacházejících se blízko oken.

14 Pilkington Insulight Activ samočistící izolační dvojskla Nové, revoluční samočistící sklo Pilkington Activ je bezbarvé sklo float se speciální vrstvou nanesenou z vnější strany, která má dvojí účinek (Dual Action). Vlivem denního světla dochází ve vrstvě ke dvěma druhům fyzikálně chemických jevů. Za prvé jsou rozkládány skupiny organických nečistot, za druhé dešťová voda stéká po skle rovnoměrnou vrstvou a smývá uvolněné znečištění. znečišteni povlak sklo UV záření déšť Více informací o novém samočistícím skle získáte na internetové stránce nebo kontaktujte některou z našich kanceláří. Sklo Pilkington Activ lze spojovat s jinými druhy skel firmy Pilkington za účelem získání mimo jiné: lepších termoizolačních vlastností, snížení úrovně hlučnosti nebo zvýšení úrovně bezpečnosti. Samočistící sklo je možno používat prakticky pro všechny druhy venkovních použití: ve sklenících, fasádách a skleněných střechách. Skla Pilkington Insulight Activ se obzvlášť doporučují pro těžce dostupná okna, na kterých dochází ke hromadění organických nečistot. Sklo není určené pro použití uvnitř budov, neboť pro správnou funkci musí být toto sklo vystaveno účinkům slunečního záření a deště. Samočistící sklo Pilkington Activ je možno vrstvit, tvrdit, silikonovat, ovat a nanášet na ně sítotisk. Obrázek 1: Povlak je aktivován prostřednictví UV záření. K aktivaci tohoto povlaku dojde, po vystavení skla dennímu světlu, za dobu 5 7 dní. Obrázek 2: Následuje rozklad znečištění. Povlak napomáhá rychlejšímu rozkladu organického znečištění a omezuje usazování anorganických nečistot. Obrázek 3: Déšť poté tyto nečistoty smyje. Kapky deště se rozkládají na skle, tvoří souvislou vodní vrstvu a smývají nečistoty ze skla. Izolační dvojsklo: 4 mm Pilkington Activ Jednoduché zasklívání Konfigurace skel 16 mm meziskelní dutina Pilkington Activ 4 mm Pilkington Optitherm SN Tloušťka [mm] 4 24 Světlo [%] Propustnost Odraz Sluneční energie (%) Bezprostřední propustnost Odraz Absorpce 8 21 Celková propustnost Koeficient zastínění Krátké vlny 0,91 57 Dlouhé vlny 0,02 12 Celkový 0,93 0,69 Součinitel prostupu tepla Vyplněno vzduchem - 1,4 U [W/m 2 K] Vyplněno argonem (90%) - 1,2 Technické parametry jsou spočítány v souladu s normou EN 410 a EN 673. Firma Pilkington neodpovídá za chyby nebo opomenutí vzniklé v této publikaci, ani za veškeré následky vyplývající z jejího použití.

15 Patentní úřad, Varšava Knihovna UJ, Krakov TP SA, Bydhošť Focus, Varšava Ekonomická akademie, Krakov Kreditní Banka, Varšava Kancelářské centrum Lubič, Krakov Kancelářská budova firmy Reynaers, Piasečno Varšavianka, Varšava Atrium Tower, Varšava Letištní terminál zahraničních letů, Wroclav Obchodní Banka, Krakov

16 Červen 2005 Pilkington Czech spol. s r.o. Noviny pod Ralskem Noviny pod Ralskem č. p. 136, Noviny pod Ralskem, sekretariát: , zákaznický servis: , fax: pilkington.noviny@pilkington.de Brno CT Park Tuřanka 100, Brno, sekretariát: , zákaznický servis: , fax: pilkington.brno@pilkington.de
