Řešení pro cihelné zdivo. Navrhujeme nízkoenergetický a pasivní dům

Transkript

1 Řešení pro cihelné zdivo Navrhujeme nízkoenergetický a pasivní dům

2 Řešení pro cihelné zdivo Úvod Nízkoenergetický a pasivní cihlový dům Porotherm Moderní dům s ověřenými vlastnostmi Při navrhování i realizaci konstrukčního řešení se můžete spolehnout na ověřené vlastnosti výrobků Porotherm. Neplýtvejte silami tam, kde jsme Vám již prošlapali cestu dlouhým vývojem, jež stále pokračuje. A navržené řešení navíc ověřili praxí. Vážíme si Vaší důvěry a víme, že chcete mít jistotu. Konstrukční prvky z materiálů Porotherm můžete do svých plánů zakreslit bez obav. Důvěra zavazuje Inovujeme, neexperimentujeme. Ve spolupráci s předními odborníky Vám přinášíme nová řešení a návrhy konstrukčních detailů, které můžete využít při navrhování a realizaci objektů s požadavkem na maximální úsporu energií. Na následujících stránkách naleznete nové konstrukční detaily vhodné pro nízkoenergetické a pasivní domy. U každého z nich si můžete sami zvolit, zda provedete konstrukci vrstvenou, nebo dáte přednost jednovrstvé konstrukci z cihel Porotherm EKO+, které umožňují maximální úsporu nákladů na vytápění. U detailů naleznete podrobný seznam všech použitých materiálů. Ušetříte tak čas při návrhu i provádění konstrukcí a zároveň máte jistotu, že zvolené řešení je opravdu ověřené a funkční. 2

3 Obsah Konstrukční řešení Detail č. 1 - Práh vstupních dveří u nepodsklepeného domu str. 4-5 Detail č. 2 - Sokl u nepodsklepeného domu _ str. 6-7 Detail č. 3 - Sokl u podsklepeného domu str. 8-9 Detail č. 4 - Nároží vnějších stěn str Detail č. 5 - Kout vnějších stěn _ str Detail č. 6 - Parapet okna str Detail č Boční ostění okna / dveří str Detail č Boční ostění okna / dveří s venkovní roletou str Detail č Nadpraží okna / dveří str Detail č Nadpraží okna / dveří s venkovní roletou / žaluzií _ str Detail č. 9 - Ztužující věnec mezi vytápěnými podlažími str Detail č Konzola balkónu str Detail č Stěna a strop pod nevytápěnou půdou (-9 C) _ str Detail č Šikmá střecha vytápěného podkroví na u stěny s pozednicí str Detail č Šikmá střecha vytápěného podkroví u štítu str Zásady navrhování vnějšího zdiva z cihel Porotherm pro nízkoenergetické a pasivní domy Úvod str Vlastnosti použitých materiálů a zdiva _ str Vybrané funkční požadavky str Nejnižší vnitřní povrchová teplota θ si,min (f Rsi,min ) _ str Součinitel prostupu tepla U str Prostup tepla obálkou budovy (U em ) _ str Lineární činitel prostupu tepla Ψ e _ str Kondenzace vodní páry uvnitř konstrukce (M c, M ev ) _ str Průvzdušnost spár a netěsností obvodového pláště budovy (n 50 ) str Tepelná stabilita místností budovy (θ ai,max ) str Energetická náročnost budov _ str Zásady pro navrhování ETICS na zdivu z cihel Porotherm _ str Zásady pro provádění ETICS na zdivu z cihel Porotherm _ str. 40 Literatura str Poznámky str. 43 Cihlový dům Porotherm Investice, která se vyplatí! 3

4 Řešení pro cihelné zdivo A1 Práh vstupních dveří u nepodsklepeného domu VCHODOVÉ DVEŘE MUSÍ BÝT CHRÁNĚNY! (např. markýzou) ZVUKOIZOLAČNÍ PÁSEK ISOVER N/PP (15 mm) 160 ETICS s EPS-G ETICS s EPS-F ETICS s MW 1 ETICS s MW 2 Nejnižší vnitřní povrchová teplota θ si,min [ C] 16,68 16,68 16,68 16,68 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,880 0,880 0,880 0,880 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,120 0,120 0,120 0,120 Součinitel prostupu tepla U [W/(m 2 K)] 0,141 0,159 0,159 0,176 Lineární tepelná propustnost L 2D [W/(m K)] 0,5463 0,5463 0,5463 0,5463 Lineární tepelná propustnost bez stěny L CUT 2D [W/(m K)] 0,5673 0,5673 0,5673 0,5673 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] -0,1024-0,1071-0,1071-0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] -0,1024-0,1071-0,1071-0, dtto pro vnitřní rozměry Ψ i [W/(m K)] -0,0210-0,0210-0,0210-0,0210 4

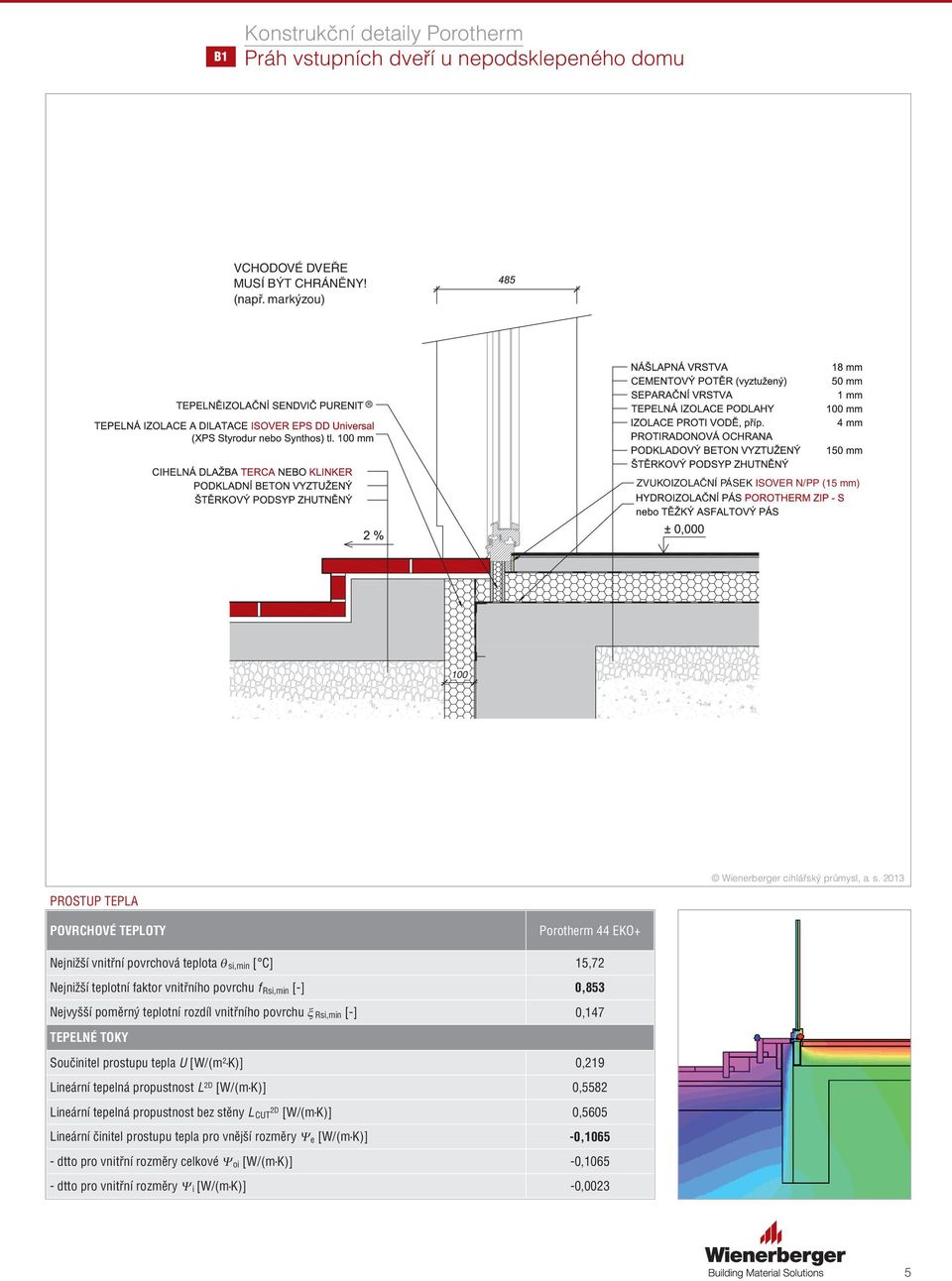

5 B1 Práh vstupních dveří u nepodsklepeného domu VCHODOVÉ DVEŘE MUSÍ BÝT CHRÁNĚNY! (např. markýzou) ZVUKOIZOLAČNÍ PÁSEK ISOVER N/PP (15 mm) 100 Porotherm 44 EKO+ Nejnižší vnitřní povrchová teplota θ si,min [ C] 15,72 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,853 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,147 Součinitel prostupu tepla U [W/(m 2 K)] 0,219 Lineární tepelná propustnost L 2D [W/(m K)] 0,5582 Lineární tepelná propustnost bez stěny L 2D CUT [W/(m K)] 0,5605 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] -0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] -0, dtto pro vnitřní rozměry Ψ i [W/(m K)] -0,0023 5

6 Řešení pro cihelné zdivo A2 Sokl u nepodsklepeného domu ZVUKOIZOLAČNÍ PÁSEK ISOVER N/PP (15 mm) 160 ETICS s EPS-G ETICS s EPS-F ETICS s MW 1 ETICS s MW 2 Nejnižší vnitřní povrchová teplota θ si,min [ C] 16,74 16,66 16,66 16,50 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,882 0,879 0,879 0,875 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,118 0,121 0,121 0,125 Součinitel prostupu tepla U [W/(m 2 K)] 0,141 0,159 0,159 0,176 Lineární tepelná propustnost L 2D [W/(m K)] 0,8246 0,8496 0,8367 0,8828 Lineární tepelná propustnost bez stěny L CUT 2D [W/(m K)] 0,5721 0,5721 0,5721 0,5721 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] -0,0375-0,0436-0,0565-0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] -0,0375-0,0436-0,0565-0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,0452 0,0440 0,0311 0,0520 6

7 B2 Sokl u nepodsklepeného domu ZVUKOIZOLAČNÍ PÁSEK ISOVER N/PP (15 mm) 100 Porotherm 44 EKO+ Nejnižší vnitřní povrchová teplota θ si,min [ C] 17,88 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,913 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,087 Součinitel prostupu tepla U [W/(m 2 K)] 0,219 Lineární tepelná propustnost L 2D [W/(m K)] 0,8943 Lineární tepelná propustnost bez stěny L 2D CUT [W/(m K)] 0,5676 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] -0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] -0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,0043 7

8 Řešení pro cihelné zdivo A3 Sokl u podsklepeného domu ZVUKOIZOLAČNÍ PÁSEK ISOVER N/PP (15 mm) ETICS s EPS-G ETICS s EPS-F ETICS s MW 1 ETICS s MW 2 Nejnižší vnitřní povrchová teplota θ si,min [ C] 16,94 16,89 16,89 16,84 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,887 0,886 0,886 0,884 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,113 0,114 0,114 0,116 Součinitel prostupu tepla U [W/(m 2 K)] 0,141 0,159 0,159 0,176 Lineární tepelná propustnost L 2D [W/(m K)] 1,0164 1,0410 1,0411 1,0647 Lineární tepelná propustnost bez stěny L 2D CUT [W/(m K)] 0,7490 0,7490 0,7490 0,7490 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] -0,0234-0,0283-0,0283-0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] -0,0234-0,0283-0,0283-0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,0488 0,0457 0,0458 0,0429 8

9 B3 Sokl u podsklepeného domu ZVUKOIZOLAČNÍ PÁSEK ISOVER N/PP (15 mm) Porotherm 44 EKO+ Nejnižší vnitřní povrchová teplota θ si,min [ C] 18,67 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,935 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,065 Součinitel prostupu tepla U [W/(m 2 K)] 0,219 Lineární tepelná propustnost L 2D [W/(m K)] 1,0933 Lineární tepelná propustnost bez stěny L 2D CUT [W/(m K)] 0,9081 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] -0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] -0, dtto pro vnitřní rozměry Ψ i [W/(m K)] -0,1549 9

10 Řešení pro cihelné zdivo A4 Nároží vnějších stěn 1. vrstva EXTERIER INTERIER 2. vrstva EXTERIER INTERIER ETICS s EPS-G ETICS s EPS-F ETICS s MW 1 ETICS s MW 2 Nejnižší vnitřní povrchová teplota θ si,min [ C] 17,96 17,62 17,61 17,31 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,916 0,906 0,906 0,898 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,084 0,094 0,094 0,103 Součinitel prostupu tepla U [W/(m 2 K)] 0,141 0,159 0,159 0,176 Lineární tepelná propustnost L 2D [W/(m K)] 0,4906 0,5504 0,5511 0,6079 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] -0,0620-0,0722-0,0715-0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0,0675 0,0737 0,0743 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,0675 0,0737 0,0743 0,

11 B4 Nároží vnějších stěn 1. vrstva EXTERIER INTERIER 2. vrstva EXTERIER INTERIER Porotherm 44 EKO+ Nejnižší vnitřní povrchová teplota θ si,min [ C] 16,09 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,864 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,136 Součinitel prostupu tepla U [W/(m 2 K)] 0,219 Lineární tepelná propustnost L 2D [W/(m K)] 0,7202 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] -0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,

12 Řešení pro cihelné zdivo A5 Kout vnějších stěn EXTERIER INTERIER 1. vrstva EXTERIER INTERIER 2. vrstva ETICS s EPS-G ETICS s EPS-F ETICS s MW 1 ETICS s MW 2 Nejnižší vnitřní povrchová teplota θ si,min [ C] 19,75 19,60 19,60 19,45 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,965 0,961 0,961 0,957 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,035 0,039 0,039 0,043 Součinitel prostupu tepla U [W/(m 2 K)] 0,141 0,159 0,159 0,176 Lineární tepelná propustnost L 2D [W/(m K)] 0,4517 0,5096 0,5107 0,5662 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] 0,0213 0,0246 0,0258 0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] -0,1082-0,1213-0,1201-0, dtto pro vnitřní rozměry Ψ i [W/(m K)] -0,1082-0,1213-0,1201-0,

13 B5 Kout vnějších stěn EXTERIER INTERIER 1. vrstva EXTERIER INTERIER 2. vrstva Porotherm 44 EKO+ Nejnižší vnitřní povrchová teplota θ si,min [ C] 18,35 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,926 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,074 Součinitel prostupu tepla U [W/(m 2 K)] 0,219 Lineární tepelná propustnost L 2D [W/(m K)] 0,7582 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] 0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] -0, dtto pro vnitřní rozměry Ψ i [W/(m K)] -0,

14 Řešení pro cihelné zdivo A6 Parapet okna A6.2 poloha okna při použití Porotherm překladu VARIO - viz A8.2 A6.1 poloha okna při použití Porotherm překladů 7 - viz A ETICS s EPS-G ETICS s EPS-F ETICS s MW 1 ETICS s MW 2 Nejnižší vnitřní povrchová teplota θ si,min [ C] 15,13 15,08 15,08 15,04 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,837 0,836 0,836 0,834 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,163 0,164 0,164 0,166 Součinitel prostupu tepla U [W/(m 2 K)] 0,141 0,159 0,159 0,176 Lineární tepelná propustnost L 2D [W/(m K)] 0,3089 0,3449 0,3453 0,3796 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] 0,0095 0,0076 0,0080 0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0,0095 0,0076 0,0080 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,0095 0,0076 0,0080 0,

15 B6 Parapet okna B6.1 poloha okna při použití Porotherm překladů 7 - viz poloha okna při použití B6.2 B8.1 Porotherm překladu VARIO - viz B8.2 Porotherm 44 EKO+ Nejnižší vnitřní povrchová teplota θ si,min [ C] 15,84 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,857 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,143 Součinitel prostupu tepla U [W/(m 2 K)] 0,219 Lineární tepelná propustnost L 2D [W/(m K)] 0,4718 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] 0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,

16 Řešení pro cihelné zdivo A7.1 Boční ostění okna / dveří Poloha okna při použití Porotherm překladů 7 - viz A vrstva vrstva ETICS s EPS-G ETICS s EPS-F ETICS s MW 1 ETICS s MW 2 Nejnižší vnitřní povrchová teplota θ si,min [ C] 17,80 17,68 17,67 17,56 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,911 0,908 0,908 0,904 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,089 0,092 0,093 0,096 Součinitel prostupu tepla U [W/(m 2 K)] 0,141 0,159 0,159 0,176 Lineární tepelná propustnost L 2D [W/(m K)] 0,3303 0,3684 0,3695 0,4059 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] 0,0309 0,0311 0,0322 0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0,0309 0,0311 0,0322 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,0309 0,0311 0,0322 0,

17 B7.1 Boční ostění okna / dveří Poloha okna při použití Porotherm překladů 7 - viz B vrstva 2. vrstva Porotherm 44 EKO+ Nejnižší vnitřní povrchová teplota θ si,min [ C] 16,39 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,872 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,128 Součinitel prostupu tepla U [W/(m 2 K)] 0,219 Lineární tepelná propustnost L 2D [W/(m K)] 0,4873 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] 0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,

18 Řešení pro cihelné zdivo A7.2 Boční ostění okna / dveří Poloha okna při použití Porotherm překladu VARIO - viz A vrstva vrstva ETICS s EPS-G ETICS s EPS-F ETICS s MW 1 ETICS s MW 2 Nejnižší vnitřní povrchová teplota θ si,min [ C] 17,80 17,68 17,67 17,56 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,911 0,908 0,908 0,904 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,089 0,092 0,093 0,096 Součinitel prostupu tepla U [W/(m 2 K)] 0,141 0,159 0,159 0,176 Lineární tepelná propustnost L 2D [W/(m K)] 0,3303 0,3684 0,3695 0,4059 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] 0,0309 0,0311 0,0322 0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0,0309 0,0311 0,0322 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,0309 0,0311 0,0322 0,

19 B7.2 Boční ostění okna / dveří Poloha okna při použití Porotherm překladu VARIO - viz B vrstva 2. vrstva Porotherm 44 EKO+ Nejnižší vnitřní povrchová teplota θ si,min [ C] 16,87 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,885 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,115 Součinitel prostupu tepla U [W/(m 2 K)] 0,219 Lineární tepelná propustnost L 2D [W/(m K)] 0,4804 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] 0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,

20 Řešení pro cihelné zdivo A8.1 Nadpraží okna / dveří ZVUKOIZOLAČNÍ PÁSEK ISOVER N/PP (15 mm) 40 ETICS s EPS-G ETICS s EPS-F ETICS s MW 1 ETICS s MW 2 Nejnižší vnitřní povrchová teplota θ si,min [ C] 17,20 17,14 17,13 17,07 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,894 0,893 0,893 0,891 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,106 0,107 0,108 0,109 Součinitel prostupu tepla U [W/(m 2 K)] 0,141 0,159 0,159 0,176 Lineární tepelná propustnost L 2D [W/(m K)] 0,3026 0,3402 0,3412 0,3772 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] 0,0032 0,0029 0,0038 0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0,0032 0,0029 0,0038 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,0529 0,0588 0,0598 0,

21 B8.1 Nadpraží okna / dveří ZVUKOIZOLAČNÍ PÁSEK ISOVER N/PP (15 mm) Porotherm 44 EKO+ Nejnižší vnitřní povrchová teplota θ si,min [ C] 16,49 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,875 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,125 Součinitel prostupu tepla U [W/(m 2 K)] 0,219 Lineární tepelná propustnost L 2D [W/(m K)] 0,4940 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] 0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,

22 Řešení pro cihelné zdivo A8.2 Nadpraží okna / dveří s venkovní roletou / žaluzií ZVUKOIZOLAČNÍ PÁSEK ISOVER N/PP (15 mm) ETICS s EPS-G ETICS s EPS-F ETICS s MW 1 ETICS s MW 2 Nejnižší vnitřní povrchová teplota θ si,min [ C] 16,45 16,42 16,42 16,39 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,874 0,873 0,873 0,872 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,126 0,127 0,127 0,128 Součinitel prostupu tepla U [W/(m 2 K)] 0,141 0,159 0,159 0,176 Lineární tepelná propustnost L 2D [W/(m K)] 0,3569 0,3895 0,3895 0,4208 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] 0,0574 0,0521 0,0522 0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0,0574 0,0521 0,0522 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,1071 0,1081 0,1081 0,

23 B8.2 Nadpraží okna / dveří s venkovní roletou / žaluzií ZVUKOIZOLAČNÍ PÁSEK ISOVER N/PP (15 mm) Porotherm 44 EKO+ Nejnižší vnitřní povrchová teplota θ si,min [ C] 15,99 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,861 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,139 Součinitel prostupu tepla U [W/(m 2 K)] 0,219 Lineární tepelná propustnost L 2D [W/(m K)] 0,5337 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] 0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,

24 Řešení pro cihelné zdivo A9 Ztužující věnec mezi vytápěnými podlažími ZVUKOIZOLAČNÍ PÁSEK ISOVER N/PP (15 mm) ETICS s EPS-G ETICS s EPS-F ETICS s MW 1 ETICS s MW 2 Nejnižší vnitřní povrchová teplota θ si,min [ C] 19,44 19,24 19,24 19,04 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,957 0,951 0,951 0,946 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,043 0,049 0,049 0,054 Součinitel prostupu tepla U [W/(m 2 K)] 0,141 0,159 0,159 0,176 Lineární tepelná propustnost L 2D [W/(m K)] 0,4777 0,5387 0,5387 0,5972 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] 0,0027 0,0035 0,0035 0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0,0027 0,0035 0,0035 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,0524 0,0594 0,0594 0,

25 B9 Ztužující věnec mezi vytápěnými podlažími ZVUKOIZOLAČNÍ PÁSEK ISOVER N/PP (15 mm) Porotherm 44 EKO+ Nejnižší vnitřní povrchová teplota θ si,min [ C] 17,50 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,903 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,097 Součinitel prostupu tepla U [W/(m 2 K)] 0,219 Lineární tepelná propustnost L 2D [W/(m K)] 0,7771 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] 0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,

26 Řešení pro cihelné zdivo A10 Konzola balkónu ZVUKOIZOLAČNÍ PÁSEK ISOVER N/PP (15 mm) 170 ETICS s EPS-G ETICS s EPS-F ETICS s MW 1 ETICS s MW 2 Nejnižší vnitřní povrchová teplota θ si,min [ C] 18,36 18,25 18,24 18,13 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,927 0,924 0,923 0,920 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,073 0,076 0,077 0,080 Součinitel prostupu tepla U [W/(m 2 K)] 0,141 0,159 0,159 0,176 Lineární tepelná propustnost L 2D [W/(m K)] 0,5601 0,6120 0,6129 0,6627 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] 0,0851 0,0768 0,0777 0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0,0851 0,0768 0,0777 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,1347 0,1327 0,1337 0,

27 B10 Konzola balkónu ZVUKOIZOLAČNÍ PÁSEK ISOVER N/PP (15 mm) 120 Porotherm 44 EKO+ Nejnižší vnitřní povrchová teplota θ si,min [ C] 16,69 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,880 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,120, Součinitel prostupu tepla U [W/(m 2 K)] 0,219 Lineární tepelná propustnost L 2D [W/(m K)] 0,6273 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] 0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,

28 Řešení pro cihelné zdivo A11 Stěna a strop pod nevytápěnou půdou (-9 C) 2 x 150 mm ETICS s EPS-G ETICS s EPS-F ETICS s MW 1 ETICS s MW 2 Nejnižší vnitřní povrchová teplota θ si,min [ C] 17,79 17,59 17,59 17,40 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,911 0,905 0,905 0,900 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,089 0,095 0,095 0,100 Součinitel prostupu tepla U [W/(m 2 K)] 0,141 0,159 0,159 0,176 Součinitel prostupu tepla stropu po půdou U [W/(m 2 K)] 0,131 0,131 0,131 0,131 Lineární tepelná propustnost L 2D [W/(m K)] 0,5025 0,5349 0,5351 0,5673 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] -0,0028-0,0074-0,0072-0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0,1307 0,1370 0,1372 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,1307 0,1370 0,1372 0,

29 B11 Stěna a strop pod nevytápěnou půdou (-9 C) 2 x 150 mm Porotherm 44 EKO+ Nejnižší vnitřní povrchová teplota θ si,min [ C] 16,39 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,872 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,128 Součinitel prostupu tepla U [W/(m 2 K)] 0,219 Součinitel prostupu tepla stropu pod půdou U [W/(m 2 K)] 0,131 Lineární tepelná propustnost L 2D [W/(m K)] 0,6459 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] -0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,

30 Řešení pro cihelné zdivo A12 Šikmá střecha vytápěného podkroví na stěně s pozednicí PODÉLNÝ ŘEZ SKLADBOU STŘECHY ETICS s EPS-G ETICS s EPS-F ETICS s MW 1 ETICS s MW 2 Nejnižší vnitřní povrchová teplota θ si,min [ C] 18,91 18,70 18,69 18,49 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,942 0,936 0,936 0,930 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,058 0,064 0,064 0,070 Součinitel prostupu tepla U [W/(m 2 K)] 0,141 0,159 0,159 0,176 Součinitel prostupu tepla střechy U [W/(m 2 K)] 0,108 0,108 0,108 0,108 Lineární tepelná propustnost L 2D [W/(m K)] 0,3476 0,3725 0,3729 0,3966 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] -0,0228-0,0268-0,0265-0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0,0236 0,0227 0,0230 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,0236 0,0227 0,0230 0,

31 B12 Šikmá střecha vytápěného podkroví na stěně s pozednicí PODÉLNÝ ŘEZ SKLADBOU STŘECHY Porotherm 44 EKO+ Nejnižší vnitřní povrchová teplota θ si,min [ C] 18,39 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,928 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,073 Součinitel prostupu tepla U [W/(m 2 K)] 0,219 Součinitel prostupu tepla střechy U [W/(m 2 K)] 0,108 Lineární tepelná propustnost L 2D [W/(m K)] 0,4539 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] -0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,

32 Řešení pro cihelné zdivo A13 Šikmá střecha vytápěného podkroví u štítu PŘÍČNÝ ŘEZ SKLADBOU STŘECHY ETICS s EPS-G ETICS s EPS-F ETICS s MW 1 ETICS s MW 2 Nejnižší vnitřní povrchová teplota θ si,min [ C] 18,15 17,99 17,98 17,83 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,921 0,916 0,916 0,912 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,079 0,084 0,084 0,088 Součinitel prostupu tepla U [W/(m 2 K)] 0,141 0,159 0,159 0,176 Součinitel prostupu tepla střechy U [W/(m 2 K)] 0,108 0,108 0,108 0,108 Lineární tepelná propustnost L 2D [W/(m K)] 0,4430 0,4719 0,4723 0,4999 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] -0,0471-0,0535-0,0531-0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0,0653 0,0669 0,0673 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,0653 0,0669 0,0673 0,

33 B13 Šikmá střecha vytápěného podkroví u štítu POHLED A-A NA ŠTÍTOVOU STĚNU Porotherm 44 EKO+ Nejnižší vnitřní povrchová teplota θ si,min [ C] 17,24 Nejnižší teplotní faktor vnitřního povrchu f Rsi,min [-] 0,896 Nejvyšší poměrný teplotní rozdíl vnitřního povrchu ξ Rsi,min [-] 0,104 Součinitel prostupu tepla U [W/(m 2 K)] 0,219 Součinitel prostupu tepla střechy U [W/(m 2 K)] 0,108 Lineární tepelná propustnost L 2D [W/(m K)] 0,5661 Lineární činitel prostupu tepla pro vnější rozměry Ψ e [W/(m K)] -0, dtto pro vnitřní rozměry celkové Ψ oi [W/(m K)] 0, dtto pro vnitřní rozměry Ψ i [W/(m K)] 0,

34 Řešení pro cihelné zdivo Zásady navrhování vnějšího zdiva z cihel Porotherm pro nízkoenergetické a pasivní domy Úvod Vnější stěny ze zdiva z cihel a vodorovných konstrukcí (překladů nad výplněmi otvorů a věnců stropů) Porotherm, případně s vnějším tepelně izolačním kontaktním systémem ETICS, musí splňovat normové hodnoty tepelně-technických vlastností podle ČSN Tepelná ochrana budov Část 2: Požadavky. Tyto normové požadavky jsou závazné podle: Stavebního zákona č. 183/2006 Sb. novelizovaného zákonem č. 167/2012 Sb. a podle jeho vyhlášky MMR č. 268/2009 Sb., o technických požadavcích na stavby, v platném znění; zákona č. 406/2006 Sb. o hospodaření s energií, novelizovaného zákonem č. 318/2012 Sb., v platném znění. Tato příručka navazuje na základy tepelné ochrany budov pro zdivo z cihel Porotherm uvedené v Katalogu tepelné ochrany budov POROTHERM 2007, podle kterého plně platí uvedené základy tepelné ochrany budov, okrajové podmínky výpočtů a popsané výpočtové metody. Vlastnosti použitých materiálů jsou jen doplněny o nově potřebné údaje, k hodnoceným vlastnostem jsou uvedeny požadované a doporučené nízkoenergetické úrovně pro vnější stěny. Hodnoceno je nosné zdivo z cihel Porotherm 24 Profi v tloušťce 240 mm zděné na maltu pro tenké spáry (do 1 mm v ložných spárách), bez vnější omítky a s vnitřní omítkou Porotherm UNIVER- SAL tl. 10 mm. Na vnější neomítnutý líc zdiva je použit vnější tepelně izolační kontaktní systém ETICS s tepelnou izolací z pěnového polystyrenu Isover EPS 70 F (dále EPS F), popř. Isover EPS GreyWall (dále EPS G), nebo z tuhých tepelně izolačních desek z minerálních vláken (dále MW 1 a MW 2), s vnějšími povrchovými úpravami pro ETICS (tj. základní výztužnou vrstvou a tenkovrstvou silikátovou omítkou). Hodnocení nejnižších vnitřních povrchových teplot a lineárních činitelů prostupu tepla jednotlivých tepelných vazeb v rozhodujících detailech obvodových stěn z cihel Porotherm s vnějším tepelně izolačním kontaktním systémem ETICS je uvedeno v tabulkách a také u jednotlivých vzorových detailů. Hodnocení je též uvedeno v plném znění příručky umístěném na webových stránkách Uvedené výsledky platí i pro stěny vyzděné z cihel Porotherm 24 P+D, popř. akustické stěny z cihel Porotherm 25 AKU MK a Porotherm 25 AKU P+D. Hodnoceno je také jednovrstvé zdivo z cihel Porotherm EKO+ v tloušťce 440 mm s tepelně izolačním maltovým a omítkovým systémem tvořeným: v ložných spárách tepelně izolační lehkou maltou Porotherm TM, vnější tepelně izolační lehkou omítkou Porotherm TO tl. 30 mm, z vnější strany krytou omítkou Porotherm UNIVERSAL tl. 5 mm, vnitřní omítkou Porotherm UNIVERSAL tl. 10 mm. Příručka uvádí výsledky tepelně-technického hodnocení šestnácti rozhodujících detailů. Zásady pro navrhování a provádění upřesňují obecné předpisy, normy a technická pravidla pro ETICS na zdivu z cihel Porotherm tak, aby byl zajištěn nízkoenergetický a pasivní energetický standard. Uvedené zásady platí i pro nosné zdivo zhotovené z cihel Porotherm 24 P+D, popř. zdivo z akustických cihel Porotherm 25 AKU SYM a Porotherm 25 AKU P+D (průměrně 12 mm malty v ložných spárách). Příručka nevylučuje obdobné použití ETICS na nosné a vnější stěny z jiných cihel Porotherm, pro tyto odlišné případy je však nutné výpočtem ověřit vhodnou tloušťku tepelné izolace a vnější povrchovou úpravu, zejména s ohledem na navrhovaný součinitel prostupu tepla a na kondenzaci vodní páry v konstrukci. 1. Vlastnosti použitých materiálů a zdiva Vlastnosti materiálů se pro navrhování staveb musí uvažovat podle ČSN jako návrhové (dříve výpočtové), tedy pro reálné ustálené vlhkosti zabudovaných materiálů. Pro materiály a konstrukční prvky Porotherm byly použity hodnoty z podkladů výrobce. Součinitelé tepelné vodivosti λ u a faktory difuzních odporů μ ostatních materiálů byly převzaty z ČSN , popř. od jejich výrobců, hodnoty pro vzduchové vrstvy a dutiny dle ČSN EN ISO Hodnoty uvažované ve výpočtech jsou uvedeny v tabulce 1. 34

35 Zásady navrhování vnějšího zdiva z cihel Porotherm pro nízkoenergetické a pasivní domy Tabulka 1 Použité vlastnosti materiálů a výrobků podle ČSN a údajů výrobců Název materiálu Součinitel tepelné vodivosti λ u /λ u, [W/(m K)] Faktor difuzního odporu μ [-] Zdivo z cihel Porotherm 24 P+D, malta obyčejná, bez omítek, s hmotnostní vlhkostí u = 0,5 % 0,38 10 Zdivo z broušených cihel Porotherm 24 Profi, malta pro tenké spáry, bez omítek, s hmotnostní vlhkostí u = 0,5 % 0,29 10 Zdivo z akustických cihel Porotherm 25 AKU SYM, malta obyčejná, bez omítek, s hmotnostní vlhkostí u = 0,5 % 0,36 10 Zdivo z akustických cihel Porotherm 25 AKU P+D, malta obyčejná, bez omítek, s hmotnostní vlhkostí u = 0,5 % 0,36 10 Zdivo z cihel Porotherm 44 EKO+ na lehkou maltu, bez omítek, s hmotnostní vlhkostí u = 1,0 % 0,106/0,29 7 Omítka lehká Porotherm TO 0,13 8 Omítka Porotherm UNIVERSAL 0,80 19 Keramobetonový strop Porotherm tl. 250 mm 0,82 11 Keramobetonové překlady Porotherm 0,80 8,5 Věncovka VT 8/23,8 0,47 8 Beton hutný 1,30 20 Železobeton 1,58 29 Pěnový polystyren fasádní pro ETICS EPS G (GreyWall Plus) 0,033/0, Pěnový polystyren fasádní pro ETICS Isover EPS 70 F 0,038/0, Pěnový polystyren Isover EPS Perimetr 0,034/0, Vytlačovaný (extrudovaný) polystyren XPS 0,034/0, MW 1 tepelná izolace pro ETICS např. Isover TF Profi 0,038/0,043 1,3 MW 2 tepelná izolace pro ETICS např. Isover TF nebo NF 333 0,043/0,048 1,5 MW kročejová izolace (akustická) 0,040 1,2 Polyuretanová pěna montážní 0, Tepelně izolační sendvič purenit tl. 50 mm 0, Tepelně izolační sendvič purenit tl. 60 mm 0, Lepicí malta pro ETICS lepení na min. 40 % plochy (EPS) 0,30 20 Lepicí malta pro ETICS lepení plnoplošné (pro MW) 0,70 40 Základní (výztužná) vrstva pro ETICS 0,75 50 Tenkovrstvá omítka silikátová pro ETICS 0,80 50 Dřevo měkké 0, Vlysy 0, Stavební tmel 0, Sádrokarton 0,22 9 Sklo 0, Uzavřená vzduchová vrstva 10 mm (ekvivalentní) 0,057 1 Uzavřená vzduchová vrstva 50 mm (ekvivalentní) 0,294 0,2 Hydroizolace, spodní stavba (Bitagit 40 Mineral) 0, Hydroizolace, podlaha na terénu (Bitagit 20 R Mineral) 0, Parozábrana 0, Pojistná hydroizolační fólie 0, Půda písčitá vlhká 2,30 2 Poznámky: 1. Pro cihelné stěny tloušťky 24, resp. 25 cm, se zatřenými spárami na vnějším povrchu, se uvažuje faktor difuzního odporu μ = 10, resp. μ = 7 pro Porotherm 44 EKO+ na lehkou maltu. Pro použití tepelné izolace MW se uvažuje plnoplošné lepení. 2. Deklarované (suché) hodnoty vlastností od výrobců byly přepočteny na návrhové (vlhké) hodnoty. 3. Vlastnosti dalších materiálů byly použity z tabulek uvedených v ČSN Pro obecnou (neznámou) zeminu by bylo možné v souladu s čl. 4.1 v ČSN EN ISO uvažovat s λ = 2,0 W/(m. K), předpoklad vlhké písčité půdy je na straně bezpečného výpočtu. 4. Pro nízkoenergetické domy byla uvažována okna s dřevěným rámem šířky 88 mm, izolační trojsklo s argonovou výplní a nízkoemisním pokovením. 35

36 Řešení pro cihelné zdivo Zásady navrhování vnějšího zdiva z cihel Porotherm pro nízkoenergetické a pasivní domy 2. VYBRANÉ FUNKČNÍ POŽADAVKY U požadavků se rozlišují doporučené hodnoty pro nízkoenergetický a pasivní energetický standard. Za nízkoenergetický standard (NES) se považují doporučené normové hodnoty, které stanovují úroveň konstrukcí obálky budovy vhodnou pro nízkoenergetické domy. Za pasivní energetický standard (PES) se považují normové hodnoty doporučené pro energeticky pasivní domy. 2.1 Nejnižší vnitřní povrchová teplota θ si,min (f Rsi,min ) Požadavek platí pro všechny budovy, tedy i pro nízkoenergetické a energeticky pasivní domy. Tabulka 2 Požadovaný nejnižší teplotní faktor vnitřního povrchu f Rsi,min pro vnější stěny podle čl v ČSN :2011 Teplota vnitřního vzduchu θ ai [ C] 21 Jiná Teplota venkovního vzduchu θ e [ C] Relativní vlhkost vnitřního vzduchu pro stanovení požadavku ϕ i,r [%] Normová hodnota požadovaného nejnižšího teplotního faktoru vnitřního povrchu f Rsi,min,N [ C] , , , , ,785 f Rsi,cr z tab. 1 nebo ze vztahu (4) v čl v ČSN :2011 pro ϕ cr = 80 % Požadavek na vnitřní povrchové teploty je mírnější než v předchozím znění normy z r Jeho výše nezávisí na způsobu vytápění, umístění otopných těles či hmotnosti vnější stavební konstrukce bezpečnostní přirážka k vnitřní relativní vlhkosti je neměnná ve výši 5 %. Relativní vlhkost vnitřního vzduchu ϕ i,r slouží pouze ke stanovení požadavku na f Rsi,min,N a nelze ji zaměňovat za hygienický požadavek. Tabulka 3 Hodnocení nejnižší vnitřní povrchové teploty θ si,min prostřednictvím nejnižšího teplotního faktoru vnitřního povrchu f Rsi,min kritických detailů vnějších stěn z cihel Porotherm f Rsi,min pro stěny z cihel Č. Popis detailu na maltu pro tenké spáry a ETICS s 200 mm EPS G EPS F / MW 1 MW 2 PTH 44 EKO+ na maltu TM, s TO 30 mm 1 Práh vstupních dveří u nepodsklepeného domu 0,880 0,880 0,880 0,853 2 Sokl u nepodsklepeného domu 0,882 0,879 0,875 0,913 3 Sokl u podsklepeného domu 0,887 0,886 0,884 0,935 4 Nároží vnějších stěn 0,916 0,906 0,898 0,864 5 Kout vnějších stěn 0,965 0,961 0,957 0, Parapet okna 0,837 0,836 0,834 0, Parapet okna s venkovní roletou/žaluzií 0,837 0,836 0,834 0, Boční ostění okna/dveří 0,911 0,908 0,904 0, Boční ostění okna/dveří s venkovní roletou/žaluzií 0,911 0,908 0,904 0, Nadpraží okna/dveří 0,894 0,893 0,891 0, Nadpraží okna/dveří s venkovní roletou/žaluzií 0,874 0,873 0,872 0,861 9 Ztužující věnec mezi vytápěnými podlažími 0,957 0,951 0,946 0, Konzola balkónu 0,927 0,923 0,920 0, Stěna a strop pod nevytápěnou půdou (-9 C) 0,911 0,905 0,900 0, Šikmá střecha vytápěného podkroví na stěně 0,942 0,936 0,930 0, Šikmá střecha vytápěného podkroví u štítu 0,921 0,916 0,912 0,896 hodnoty platné pro detaily A hodnoty platné pro detaily B Z tabulky 3 je zřejmé, že hodnocené vnější stěny z cihel Porotherm bezpečně vyhoví v kritických detailech z hlediska nejnižší vnitřní povrchové teploty i pro horské oblasti s venkovní teplotou -21 C. Pro ETICS s EPS GreyWall je hodnocení lepší než pro EPS F. 36

37 2.2 Součinitel prostupu tepla U Zásady navrhování vnějšího zdiva z cihel Porotherm pro nízkoenergetické a pasivní domy Tabulka 4 Normové součinitele prostupu tepla stěn pro nízkoenergetické hodnocení obytných budov podle ČSN :2011 Popis konstrukce Normová hodnota součinitele prostupu tepla pro obytné budovy U N,20 [W/(m 2 K)] Požadovaná (pro NES) Požadovaná pro PD (pro PES) Stěna vnější těžká konstrukce (zdivo) 0,25 0,18 až 0,12 Stěna vnější, z temperovaného prostoru k venkovnímu prostředí 0,50 0,38 až 0,25 Stěna mezi sousedními budovami 0,70 0,50 Dimenzování tepelné izolace ETICS na vnější stěně na pasivní energetický standard odpovídá tučně uvedené hodnotě U N,20. Tabulka 5 Hodnocení součinitele prostupu tepla U vnějších stěn pro nízkoenergetické domy z cihel Porotherm Součinitel prostupu tepla U [W/(m 2 K)] pro stěny z cihel Popis konstrukce na na maltu pro tenké spáry a ETICS s 200 mm EPS-G EPS-F / MW 1 MW 2 PTH 44 EKO+ na maltu TM, s TO 30 mm Vnější stěna z cihel Porotherm 0,141 0,159 0,176 0,219 hodnoty platné pro detaily A hodnoty platné pro detaily B Vliv doplňkového mechanického kotvení lze zanedbat při doporučeném použití talířových hmoždinek krytých tepelně izolačními zátkami min. tl. 15 mm ze stejné tepelné izolace jako je tepelně izolační vrstva. Z tabulky 5 je zřejmé, že vnější stěny z cihel Porotherm 44 EKO+ vyhoví bezpečně doporučeným hodnotám pro nízkoenergetický standard, vnější stěny z cihel Porotherm 24 P+D a ETICS s tepelnou izolací 200 mm EPS F či MW 1, popř. i MW 2, vyhoví těsně doporučeným hodnotám pro pasivní energetický standard (a lze je použít pro energeticky pasivní domy vhodného objemového řešení a s vhodnou úrovní technických zařízení budov). Vnější stěna z cihel Porotherm 24 P+D s ETICS s 200 mm šedého EPS GreyWall pak zajišťuje hodnotu užívanou pro energeticky pasivní domy. 2.3 Prostup tepla obálkou budovy (U em ) Celkový prostup tepla obálkou budovy se hodnotí průměrným součinitelem prostupu tepla U em, na který mají vnější stěny významný vliv. Hodnota U em také výrazně závisí na objemovém faktoru tvaru (geometrické charakteristice) budovy A/V v m 2 /m 3. Snížení objemového faktoru tvaru budovy A/V jejím kompaktním objemovým řešením vede ke snížení spotřeby energie při stejně kvalitních obvodových konstrukcích. Proto má zcela zásadní význam nízkoenegetická či energeticky pasivní architektonická koncepce tvarového řešení budovy nebo její změny. Pro nízkoenergetický standard obytných budov je vhodná doporučená normová hodnota U em,rc, která se podle čl a v ČSN :2011 stanoví jako menší z hodnot: a) ¾ průměru z požadavků na jednotlivé konstrukce U Nj, vázaného na jejich plochy A j a teplotní redukční činitele b j podle vztahu U em,rc = 0,75 { (U Nj A j b j ) / A j + 0,02}; b) horního omezení, které je pro nové budovy U em,rc 0,375 W/(m 2 K) a pro změny staveb v rozmezí od 0,338 do 0,788 W/(m 2 K), přičemž pro A/V od 0,2 do 1,0 se horní omezení požadavku mění podle vztahu U em,rc = 0,75 {0,30 + 0,15 / (A/V)}. Pro pasivní energetický standard obytných budov se v čl. A.5.3 informativní přílohy A v ČSN :2011 nezávazně požaduje (resp. doporučuje): a) pro rodinné domy U em,n 0,25 (resp. 0,20) W/(m 2 K); b) pro bytové domy U em,n 0,35 (resp. 0,30) W/(m 2 K). Budovy s vnějšími stěnami z cihel Porotherm s optimalizovanými tepelnými mosty ve stěnách a s optimalizací tepelných vazeb mezi konstrukcemi umožňují dosažení uznávané nízkoenergetické až pasivní energetické kvality domů pro reálně dosahované objemové faktory tvaru těchto budov. Vhodné technické zařízení budovy pak tento stavební předpoklad umožní realizovat. Pro nízkoenergetický standard domu je proto obvykle nutné využívat všech forem odpadního tepla uplatněním účinné regulace a řízení energetických systémů nejlépe v rámci inteligentní budovy. Výhodné je využití aktivních solárních tepelných systémů pro předehřev teplé vody a solárních fotovoltaických systémů s akumulací pro snížení závislosti domu na dodávce elektrické energie. Pro pasivní energetický standard domu je kromě stavebních předpokladů a technického zařízení domu uplatňovaných pro NES běžnou podmínkou instalace řízeného větrání se zpětným získáváním tepla rekuperací, popř. se zemním výměníkem tepla pro chlazení či předehřev větracího vzduchu. Využívá se integrovaný zásobník teplé vody. Při vhodných podmínkách se doporučuje tepelné čerpadlo. 37

38 Řešení pro cihelné zdivo Zásady navrhování vnějšího zdiva z cihel Porotherm pro nízkoenergetické a pasivní domy 2.4 Lineární činitel prostupu tepla Ψ e Podle ČSN :2011 se hodnotí jednotlivé tepelné vazby mezi konstrukcemi prostřednictvím lineárního činitele prostupu tepla Ψ e, popř. bodového činitele prostupu tepla χ e, stanovených z vnějších rozměrů. Význam tohoto hodnocení narůstá se snižováním součinitele prostupu tepla U konstrukcemi. Souhrnné působení všech tepelných vazeb mezi konstrukcemi obálky budovy zároveň ovlivňuje průměrný součinitel prostupu tepla U em. Tabulka 6 Normové lineární činitele prostupu tepla Ψ e,n stěn podle čl. 5.4 v ČSN :2011 pro nízkoenergetické hodnocení detailů obytných budov Typ lineární tepelné vazby konstrukcí obálky budovy Normová hodnota lineárního činitele prostupu tepla pro obytné budovy Ψ e,n [W/(m 2 K)] Doporučená (pro NES) Doporučená pro PD (pro PES) Vnější stěna navazující na další konstrukci s výjimkou výplně otvoru 0,10 0,05 Vnější stěna navazující na výplň otvoru 0,03 0,01 Střecha navazující na výplň otvoru 0,10 0,02 Nízkoenergetické domy by měly mít tepelné vazby tak optimalizované, aby jejich souhrnný vliv v rámci obálky budovy byl při uvažování vnějších rozměrů blízký nule. Tabulka 7 Hodnocení lineárního činitele prostupu tepla Ψ e kritických detailů vnějších stěn pro nízkoenergetické domy z cihel Porotherm Lineární činitel prostupu tepla Ψ e [W/(m K)] pro stěny z cihel Č. Popis detailu na maltu pro tenké spáry a ETICS s 200 mm EPS G EPS F MW 1 MW 2 PTH 44 EKO+ na maltu TM, s TO 30 mm 1 Práh vstupních dveří u nepodsklepeného domu -0,1024-0,1071-0,1071-0,1117-0, Sokl u nepodsklepeného domu -0,0375-0,0436-0,0565-0,0403-0, Sokl u podsklepeného domu -0,0234-0,0283-0,0283-0,0330-0, Nároží vnějších stěn -0,0620-0,0722-0,0715-0,0818-0, Kout vnějších stěn 0,0213 0,0246 0,0258 0,0290 0, Parapet okna 0,0095 0,0076 0,0080 0,0059 0, Parapet okna s venkovní roletou/žaluzií 0,0095 0,0076 0,0080 0,0059 0, Boční ostění okna/dveří 0,0309 0,0311 0,0322 0,0322 0, Boční ostění okna/dveří s venkovní roletou/žaluzií 0,0309 0,0311 0,0322 0,0322 0, Nadpraží okna/dveří 0,0032 0,0029 0,0038 0,0035 0, Nadpraží okna/dveří s venkovní roletou/žaluzií 0,0574 0,0522 0,0522 0,0471 0, Ztužující věnec mezi vytápěnými podlažími 0,0027 0,0035 0,0035 0,0043 0, Konzola balkónu 0,0851 0,0768 0,0777 0,0699 0,1219 (nevyhovuje) 11 Stěna a strop pod nevytápěnou půdou (-9 C) -0,0028-0,0074-0,0072-0,0116-0, Šikmá střecha vytápěného podkroví na stěně -0,0228-0,0268-0,0265-0,0305-0, Šikmá střecha vytápěného podkroví u štítu -0,0471-0,0535-0,0531-0,0593-0,0805 hodnoty platné pro detaily A hodnoty platné pro detaily B Z tabulky 7 je zřejmé, že tepelné vazby vnějších stěn z cihel Porotherm v uvedených kombinacích vyhoví doporučeným nízkoenergetickým a pasivním energetickým standardům, při použití ETICS s Isover EPS GreyWall (EPS G) budou výsledky ještě příznivější než pro EPS F. Výjimkou je detail konzoly balkónu, který v provedení Porotherm 44 EKO+ pro tyto standardy nevyhoví. Proto se doporučuje vyloučení koncepčně méně vhodného konstrukčního řešení konzoly balkonu, které způsobuje nejvýraznější tepelnou vazbu, kterou je příliš komplikované dále optimalizovat. Jako vhodnější se nabízí lehké samonosné řešení balkónu dilatačně odděleného od budovy. Ostatní detaily jsou optimalizovány tak, že většinou vycházejí se záporným lineárním činitelem prostupu tepla Ψ e, tedy mají tepelné vazby příznivější, než je konstrukce v ploše. Tím je vytvořen předpoklad nulového a příznivějšího souhrnného působení všech tepelných vazeb v rámci obálky budovy, jak se doporučuje pro nízkoenergetické a energeticky pasivní domy. 38
