1 REKONSTRUKCE DOKONČOVACÍCH PRACÍ Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice

2 Tento učební materiál vznikl v rámci projektu "Integrace a podpora studentů se specifickými vzdělávacími potřebami na Vysoké škole technické a ekonomické v Českých Budějovicích" s registračním číslem CZ.1.07./2.2.00/ Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.

3 Vady a poruchy oken, dveří, výkladců, střešních oken, světlíků Jak bylo jiţ řečeno v úvodní kapitole, na otvorové výplně jako jsou okna,dveře, výkladce a světlíky jsou vzhledem k jejich umístění kladeny značné poţadavky. Nyní jednotlivé nároky rozebereme. U výplní sledujeme především tato kriteria: Tepelně technické vlastnosti Akustické vlastnosti Mechanické vlastnosti Poţadavky na prosvětlení a oslunění Průvzdušnost Vodotěsnost

4 Rám lehkého obvodového pláště 1,8 1,2 Tepelně technické vlastnosti: Požadované a doporučené hodnoty součinitele prostupu tepla Popis konstrukce Součinitel prostupu tepla [W/(m 2 K)] Požadované hodnot y Doporučené hodnot y Doporučené hodnoty pro pasivní domy U pas,20 U N,20 U rec,20 Výplň otvoru ve vnější stěně a strmé střeše, z vytápěného prostoru do venkovního prostředí, kromě dveří 1,5 1,2 0,8 až 0,6 Šikmá výplň otvoru se sklonem do 45, z vytápěného prostoru do venkovního prostředí 1,4 1,1 0,9 Dveřní výplň otvoru z vytápěného prostoru do venkovního prostředí (včetně rámu) 1,7 1,2 0,9 Výplň otvoru vedoucí z vytápěného do temperovaného prostoru 3,5 2,3 1,7 Výplň otvoru vedoucí z temperovaného prostoru do venkovního prostředí 3,5 2,3 1,7 Šikmá výplň otvoru se sklonem do 45 vedoucí z temperovaného prostoru do venkovního prostředí 2,6 1,7 1,4 f w Lehký obvodový plášť, hodnocený jako smontovaná sestava včetně nosných prvků, s poměrnou plochou průsvitné výplně otvoru f w = A w / A [m 2 /m 2 ], kde A celková plocha lehkého obvodového pláště (LOP); f w > 0, 5 0 0,3 + 1,4 f w 0,2 + f w 0,15 + 0,85 f w A w plocha průsvitné výplně otvoru sloužící převážně k osvětlení interiéru včetně příslušných částí rámu v LOP [m 2 ]. 0, 5 0 0,7 + 0,6 f w Kovový rám výplně otvoru 1,8 1,0 Nekovový rám výplně otvoru 1,3 0,9 0,7

5 Tepelně technické vlastnosti: Kaţdá výplň má za úkol, mimo jiné, bránit tepelným ztrátám. O součiniteli prostupu tepla U(W/m/k) rozhoduje rám a zasklení. Problematickou částí je spoj mezi oknem a navazující konstrukcí. Spára se musí utěsnit, aby zde nevznikl tepelný most, místo s lokálně niţším tepelným odporem. Je zde prostor pro kondenzaci a pozdější tvorbu škodlivé a neestetické plísně. Spára se vytmelí tepelně izolačním tmelem, nejčastěji na bázi polyuretanové pěny. Velmi často uţívané polyuretanové pěny bývají dlouho odkryté a vystavené slunečnímu záření. Protoţe jsou na ultrafialovou sloţku slunečního svitu citlivé, degradují a jejich tepelně izolační schopnost se radikálně sniţuje. Druhou moţností bývá problém s mnoţstvím P.U.pěny. Je nanesena v nedostatečném mnoţství a nemůţe svou funkci dokonale odvádět. Třetím problémem je nedostatečné utěsnění této spáry. Z vnitřní strany musí být parotěsná páska, bránící vstupu vodní páry do vytmelené spáry. Vnější povrch musí být vodotěsně zabezpečen, aby nedošlo k nasáknutí této spáry dešťovou vodou. Vnitřní páska musí mít větší difúzní odpor neţ vnější vodotěsná ochrana.

6 Akustické vlastnosti: Třídy zvukové izolace oken TZI oken až až až až až R w [db] Poţadavky na vzduchovou neprůzvučnost se určují podle ČSN EN ISO konkrétní poţadavek závisí na účelu budovy a hlučnosti okolí. Následující tabulka popisuje jednotlivé třídy oken podle vzduchové neprůzvučnosti. Pokud jsou okna či dveře navrţena v souladu s výše uvedenými předpisy a propouští příliš mnoho hluku z venkovního prostředí, bývá problém v neodborné realizaci. Moţností můţe být nedokonalé utěsnění spáry mezi zdivem a oknem nebo její rychlá degradace. Například neúplné zatmelení nebo mechanické porušení spáry v důsledku objemových změn jednotlivých částí okna. Při nedostatečném zakotvení dochází k sednutí a kříţení jednotlivých částí prvku. Příčinou můţe být ale i příliš těsné spojení, které neumoţní dilatování okna během změny teplot a výsledkem jsou deformace.

7 Mechanické vlastnosti: Cílem montáţe je prvek přikotvit tak,aby mohl částečně dilatovat a zároveň byl ve stabilní poloze po celou svou ţivotnost, při působení větru,manipulace atd. Problém se řeší tak, ţe se prvek osadí do svislé polohy, podloţí se klíny a ze dvou nebo ze tří stran se zakotví napevno. Uchycení musí bít dostatečně hluboké a kotvy musí odpovídat materiálu, do kterého kotví. Zbylé strany se nechají jen zatmelené. Uloţení celého prvku pouze do pěny je nepřípustné.

8 Požadavky na prosvětlení a oslunění: Jeden z primárních důvodů proč navrhujeme prosklené plochy v obvodové konstrukci je snaha místnosti prosvětlit a proslunit. Pro dostatečné prosvětlení potřebujeme, aby otvor byl dostatečně velký a podle typu místnosti i správně orientován ke světovým stranám. Z hlediska proslunění je důleţitá orientace oken a moţnost stínění okolní zástavbou nebo jinými prvky. V zimním období jsou teplné zisky jistě ţádoucí ale v letním období, kdy je slunečních paprsků nadbytek, se hodí stínidla.

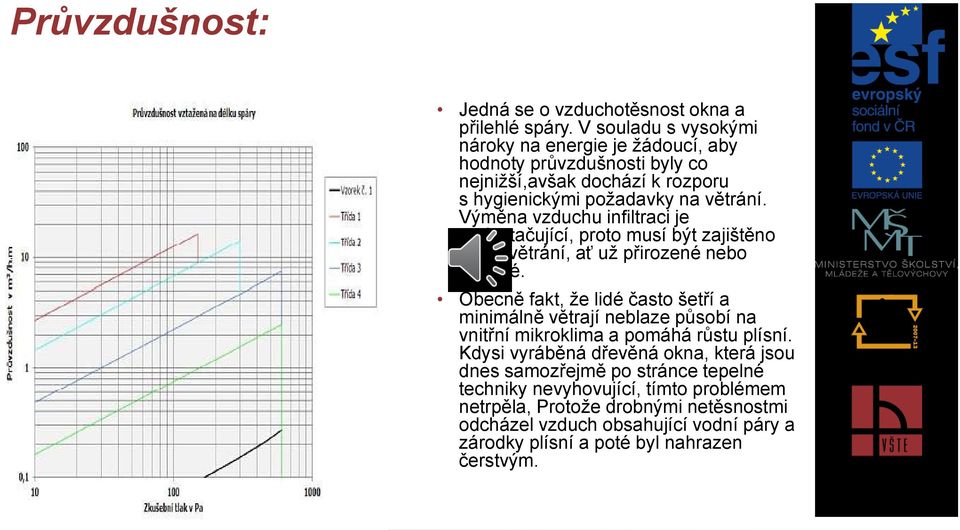

9 Průvzdušnost: Jedná se o vzduchotěsnost okna a přilehlé spáry. V souladu s vysokými nároky na energie je ţádoucí, aby hodnoty průvzdušnosti byly co nejniţší,avšak dochází k rozporu s hygienickými poţadavky na větrání. Výměna vzduchu infiltraci je nedostačující, proto musí být zajištěno časté větrání, ať uţ přirozené nebo nucené. Obecně fakt, ţe lidé často šetří a minimálně větrají neblaze působí na vnitřní mikroklima a pomáhá růstu plísní. Kdysi vyráběná dřevěná okna, která jsou dnes samozřejmě po stránce tepelné techniky nevyhovující, tímto problémem netrpěla, Protoţe drobnými netěsnostmi odcházel vzduch obsahující vodní páry a zárodky plísní a poté byl nahrazen čerstvým.

10 Vodotěsnost: Průběh zkoušky vodotěsnosti, klasifikační třídy [2] Zkušební tlak P max [Pa] Zkušební postup A Klasifikace Zkušební postup B 0 0 Bez požadavku Požadavky 0 1A 1B 15 min postřikování 50 2A 2B Jako třída min 100 3A 3B Jako třída min 150 4A 4B Jako třída min 200 5A 5B Jako třída min 250 6A 6B Jako třída min 300 7A 7B Jako třída min 450 8A Jako třída min 600 9A Jako třída min > 600 Exxx Nad 600 Pa ve stupních po 150 Pa musí činit doba každého stupně 5 min Nutnost otvorových výplní odolávat po celou svou ţivotnost působení vlhkosti a sráţkové vody, je základním předpokladem pro jejich funkčnost. Odolné musí být nejen okno jako celek ale i navazující spára se svou výplní. Ohledně vodotěsnosti jsou jednotlivé výrobky zkoušeny dle příslušné legislativy. Zkouška spočívá v působení vody na chráněný nebo nechráněný prvek za působení vzduchu o určitém tlaku. Ani sebelepší výsledky zkoušky nezabrání poruchám pokud nebudou správně řešeny detaily při realizaci. To znamená důsledné izolování spáry vodotěsnou páskou, dostatečné spádování parapetu, provedení přesahů rohových lišt atd. POZNÁMKA: Postup A je vhodný pro výrobek, který není chráněný. Postup B je vhodný pro výrobek, který je částečně chráněný.

11 Porucha Č.1: plíseň na okenním ostění v interiéru Možné příčiny: 1) Tepelný odpor zdiva je příliš malý, dochází ke kondenzaci blízko vnitřního povrchu. 2) Špatně vytmelená spára tepelně izolační hmotou (PU pěnou). Jsou zde mezery nebo je vrstva příliš tenká. 3) Tepelně izolační pěna ve spáře byla dlouho na dešti a vystavena ultrafialovému záření. Následkem toho ztratila tepelně izolační schopnosti. 3) Vnitřní parotěsná páska je špatně zhotovená nebo chybí úplně. V důsledku toho vniká pára do pěny a kondenzuje v ní. Přes vnější vodotěsnou pásku se uţ neodpaří, dochází k degradaci vlastností tepelně izolační pěny ve spáře. 4) Vnější vodotěsná páska je špatně zhotovená nebo chybí úplně. Do spáry přímo zatéká a její tepelně izolační schopnosti degradují. 5) Navazující prvky oplechování, lišty apod. jsou z venku špatně vyspádované a voda se hromadí pod oknem. 6) Nedostatek větrání. 7) Kombinace bodů 1-6

12 Porucha Č.1: plíseň na okenním ostění v interiéru Možnosti řešení: 1) Více větrat, kratší dobu a intenzivněji. 2) V případě ţe otvorová výplň splňuje poţadavky normy, odkrýt parapet omítku a zjistit co přesně je špatně zhotovené. 3) Pokud je pěna degradována, vyměnit a provést veškeré těsnění správně. 4) Pokud je staré okolní zdivo nevyhovujících tepelně technických parametrů, zamyslet se nad jeho venkovním zateplením.

13 Porucha Č.2 Mechanická porucha okna Možné příčiny: 1) Cyklicky se opakující objemové změny rámu v důsledku výkyvů teploty. Umocňuje tmavá barva a obousměrné pnutí v nároţí. 2) Špatně dilatovaný výkladec od ostatních konstrukcí. 3) Statická deformace nadpraţí. Příliš velký průhyb nadpraţí způsobil drcení a kroucení rámu výkladce. Popřípadě výkyv volného konce rohu nadpraţí, jedná-li se o rohové okno. 4) Kombinací bodů 1-3.

14 Porucha Č.2 Mechanická porucha okna Možnosti řešení: 1)Vzhledem ke stáří a stavu celé otvorové výplně bude nejlepší celý výkladec vyměnit. 2)Nové prvky důsledně dilatovat od okolních konstrukcí. U nadpraţí lze sice předpokládat, ţe k dotvarování jiţ došlo ale i zde provedeme ukotvení s moţností posunu.

15 Problém Č.3 napojení podstřešní folie u střešního okna Chybné řešení: Možné správné řešení:

16 Porucha Č.4 degradace povrchu okna Možné příčiny: 1)Nedostatečná vrstva laku. Vrstvy jsou nerovnoměrné nebo je jich málo. 2)Stáří oken. Ţivotnost prvku je vyčerpána vrstev je mnoho a odlupují se. Podklad je poškozený a vyţilý. 3) Špatná volba laku. Ten je buď málo odolný proti povětrnostním vlivům nebo byl aplikován v nesprávných podmínkách. Některé laky odolávají dešti ale aplikovat se musí v suchu. Ultrafialové záření působí neblaze na některé druhy syntetických přípravků. 4) Kombinace bodů 1-3

17 Porucha Č.4 degradace povrchu okna Možnosti řešení: 1) Zbrousit podklad a přidat vrstvu laku, který je pro daný typ prostředí vhodný. 2) V případě špatného stavu rámu oknavýměna.
