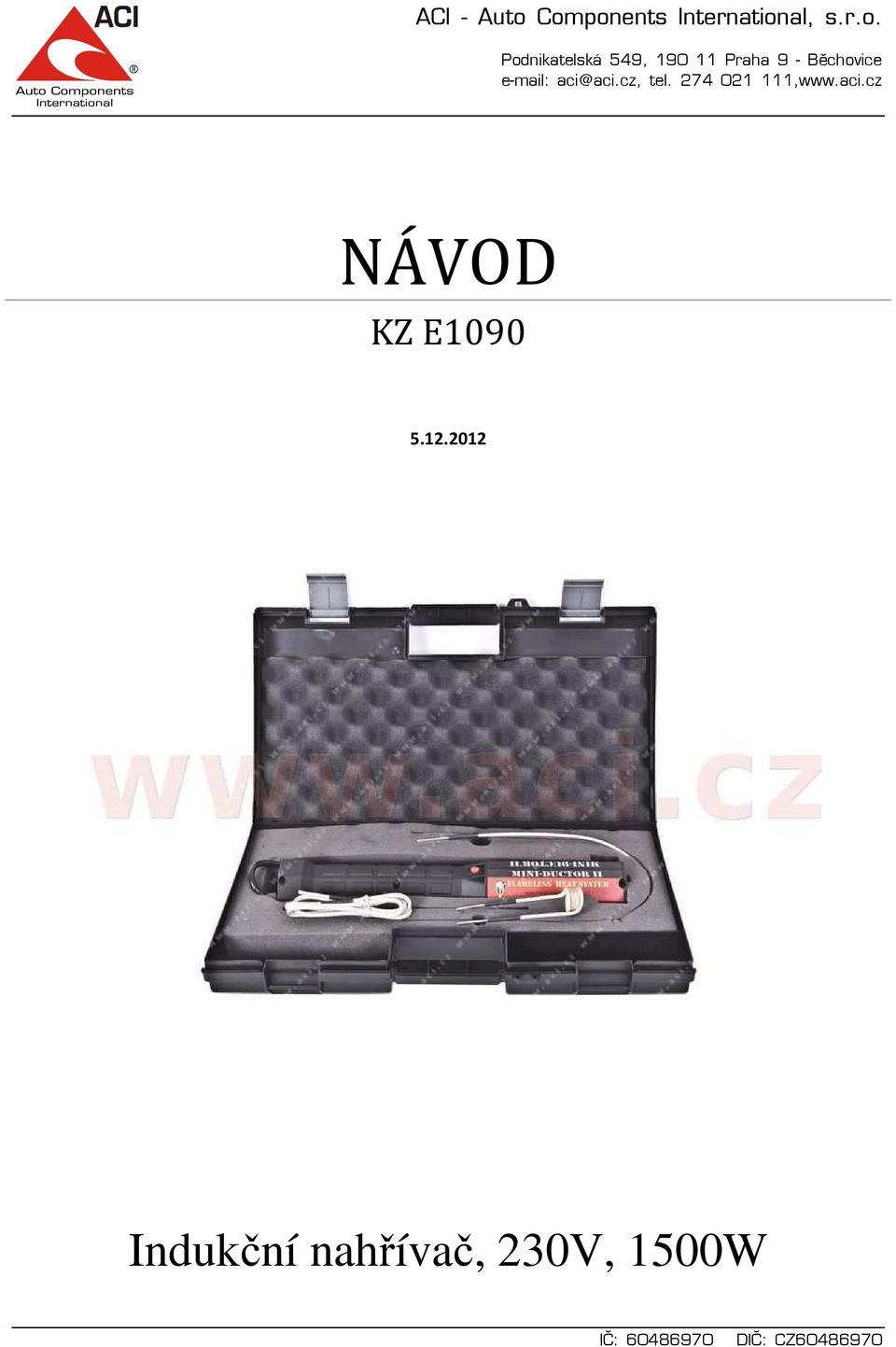

1 NÁVOD KZ E Indukční nahřívač, 230V, 1500W

2 Všechna práva vyhrazena. Úplné nebo částečné kopírování tohoto návodu je zakázáno v jakékoli formě, ať už papírové nebo elektronické. Kapitola strana 1. Obsah 2 2. Bezpečnostní upozornění 2 3. Popis výrobku 5 4. Konstrukce a použití 6 5. Postupy použití Zamrzlé šrouby Zarezlé šrouby Poškození plechů Plastové lišty 7 6. Čištění 7 2. Bezpečnostní upozornění Všechna práva vyhrazena. Úplné nebo částečné kopírování tohoto návodu je zakázáno v jakékoli formě, ať už papírové nebo elektronické. Přečtěte si všechny pokyny. Nedodržení všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár nebo vážné zranění osob. Udržujte pracovní prostor dobře osvětlen a v čistotě. Při práci s výrobkem nesmí být v blízkosti neoprávněné osoby. Při práci nesmí dojít přístroj do styku s vodou a zvýšenou vzdušnou vlhkostí. Pracujte v dobře větraném prostoru. Pracoviště musí být vybaveno hasicími přístroji nebo hasícím materiálem.

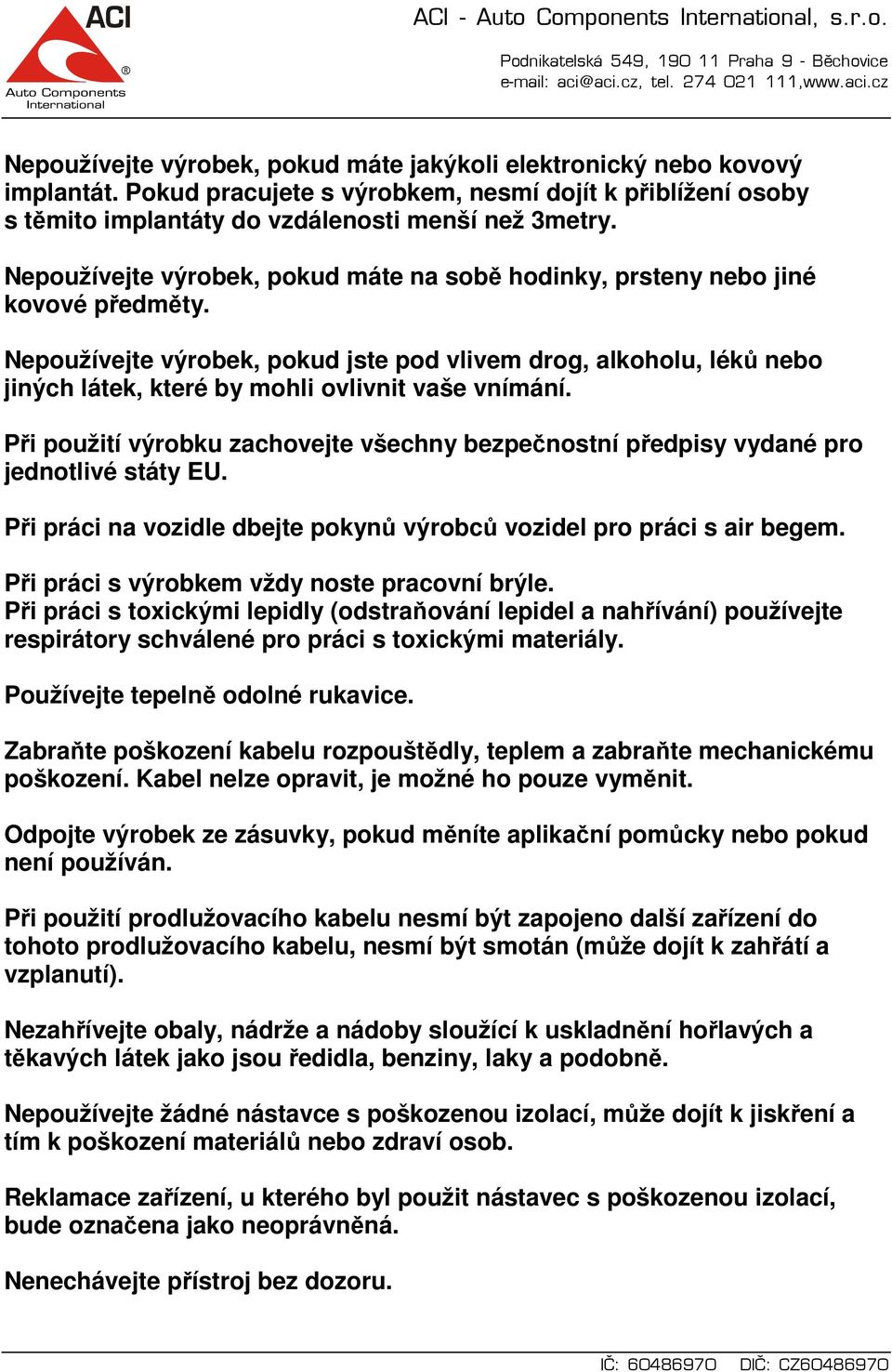

3 Nepoužívejte výrobek, pokud máte jakýkoli elektronický nebo kovový implantát. Pokud pracujete s výrobkem, nesmí dojít k přiblížení osoby s těmito implantáty do vzdálenosti menší než 3metry. Nepoužívejte výrobek, pokud máte na sobě hodinky, prsteny nebo jiné kovové předměty. Nepoužívejte výrobek, pokud jste pod vlivem drog, alkoholu, léků nebo jiných látek, které by mohli ovlivnit vaše vnímání. Při použití výrobku zachovejte všechny bezpečnostní předpisy vydané pro jednotlivé státy EU. Při práci na vozidle dbejte pokynů výrobců vozidel pro práci s air begem. Při práci s výrobkem vždy noste pracovní brýle. Při práci s toxickými lepidly (odstraňování lepidel a nahřívání) používejte respirátory schválené pro práci s toxickými materiály. Používejte tepelně odolné rukavice. Zabraňte poškození kabelu rozpouštědly, teplem a zabraňte mechanickému poškození. Kabel nelze opravit, je možné ho pouze vyměnit. Odpojte výrobek ze zásuvky, pokud měníte aplikační pomůcky nebo pokud není používán. Při použití prodlužovacího kabelu nesmí být zapojeno další zařízení do tohoto prodlužovacího kabelu, nesmí být smotán (může dojít k zahřátí a vzplanutí). Nezahřívejte obaly, nádrže a nádoby sloužící k uskladnění hořlavých a těkavých látek jako jsou ředidla, benziny, laky a podobně. Nepoužívejte žádné nástavce s poškozenou izolací, může dojít k jiskření a tím k poškození materiálů nebo zdraví osob. Reklamace zařízení, u kterého byl použit nástavec s poškozenou izolací, bude označena jako neoprávněná. Nenechávejte přístroj bez dozoru.

4 Nezakrývejte větrací otvory pro přístup vzduchu. Neopravujte přístroj. Pro napájení používejte zdroj elektrické energie uvedených parametrů na štítku přístroje. Nenamáhejte mechanicky přívodní kabel, může dojít k vnitřnímu poškození. Pracovní cyklus výrobku je maximálně 2 minuty a potom musí být minimálně 2 minuty vypnutý.

5 3. Popis výrobku Výrobek je možno použít k odstranění nekovových doplňků z kovových matriálů. Dále je možno nahřát kovové materiály pro jejich snadnější uvolnění. Pro příklad se jedná o lambda sondy, výfuky, ložiska, šrouby kol plastové díly a další.

6 1- Držadlo 2- Tělo výrobku 3- Přepravní kufr (nezobrazeno) 4- Typový štítek 5- Přívodní kabel 6- Vstupy vzduchu pro chlazení 7- Nástavec 8- Nástavec 9- Nástavec 10- Nástavec (není součástí - možno objednat) 11- Návod (nezobrazeno) 12- Vypínač 13- Upevnění nástavců 14- Matice k upevnění nástavců 15- LED dioda 4. Konstrukce a použití Před prvním použitím zasuňte jeden z dodaných nástavců (7, 8, 9) a dotáhněte šrouby (14). Připojte výrobek ke zdroji napětí pomocí kabelu (5). Držte výrobek za držadlo (1). Stiskněte vypínač (12) a odzkoušejte výrobek. Pokud výrobek je zapojen vypínačem (12), svítí LED dioda (15). 5. Postupy a použití 5.1. Zamrzlé šrouby Výrobek lze použít pro ohřev šroubů a dalších kovových součástek, které z důvodu zamrznutí nelze povolit. Nástavec číslo 7, 8, nebo 9 upevněte ve výrobku. Nástavec přibližte k zamrzlému předmětu a stiskněte po dobu 2 vteřin, nenahřívejte součástku příliš dlouho Zarezlé šrouby Pro zarezlé šrouby je určen nástavec číslo 7 a 8. Při použití nástavce číslo 7 nasuňte spirálu na šroub a stiskněte vypínač výrobku. Po dostatečném zahřátí šroub vytočte.

7 Při použití nástavce číslo 8 naviňte několikrát okolo dílu a zařízení zapněte. Upozornění: čím vícekrát nástavec omotáte okolo dílu, tím rychleji se zahřívá Poškození plechů Pro opravu drobného poškození plechů se používá nástavec číslo 9. Namontujte nástavec do výrobku a přibližte nástavec k důlku v karoserii na vzdálenost ne menší než 5mm. Po zapnutí krouživými pohyby od okraje důlku ke středu nahřejte materiál. Materiál se srovná díky pnutí vzniklé nahřátím. Upozornění: poškození nemusí být opravitelné tímto způsobem z důvodu příliš rozsáhlého poškození materiálu nebo v důsledku konstrukčních vyztužení vozidla. Pozor: u laků může dojít k barevné změně díky působení tepla Plastové lišty Pro uvolnění plastových a jiných nekovových materiálů použijte doplňkový nástavec číslo 10 (možno dokoupit). Po zapnutí přístroje přejíždějte po liště a tím dojde k ohřevu kovového materiálu pod lištou. Po prohřátí lepidla dojde k jeho uvolnění a lištu je možno odstranit. 6. Čištění Neponořujte zařízení ani jednotlivé díly do vody ani do čistícího roztoku. Nestříkejte na zařízení a jeho části vodu. Nečistěte zařízení těkavými organickými látkami jakou jsou: benzín, benzen, petrolej, topný olej, brzdová kapalina, odstraňovač barev a ředidel, odlakovač. Všechny tyto látky by mohli poškodit plastové díly zařízení. Čištění provádějte pouze vlhkým hadříkem a nechte oschnout. Nikdy zařízení nečistěte připojené do zdroje napětí.

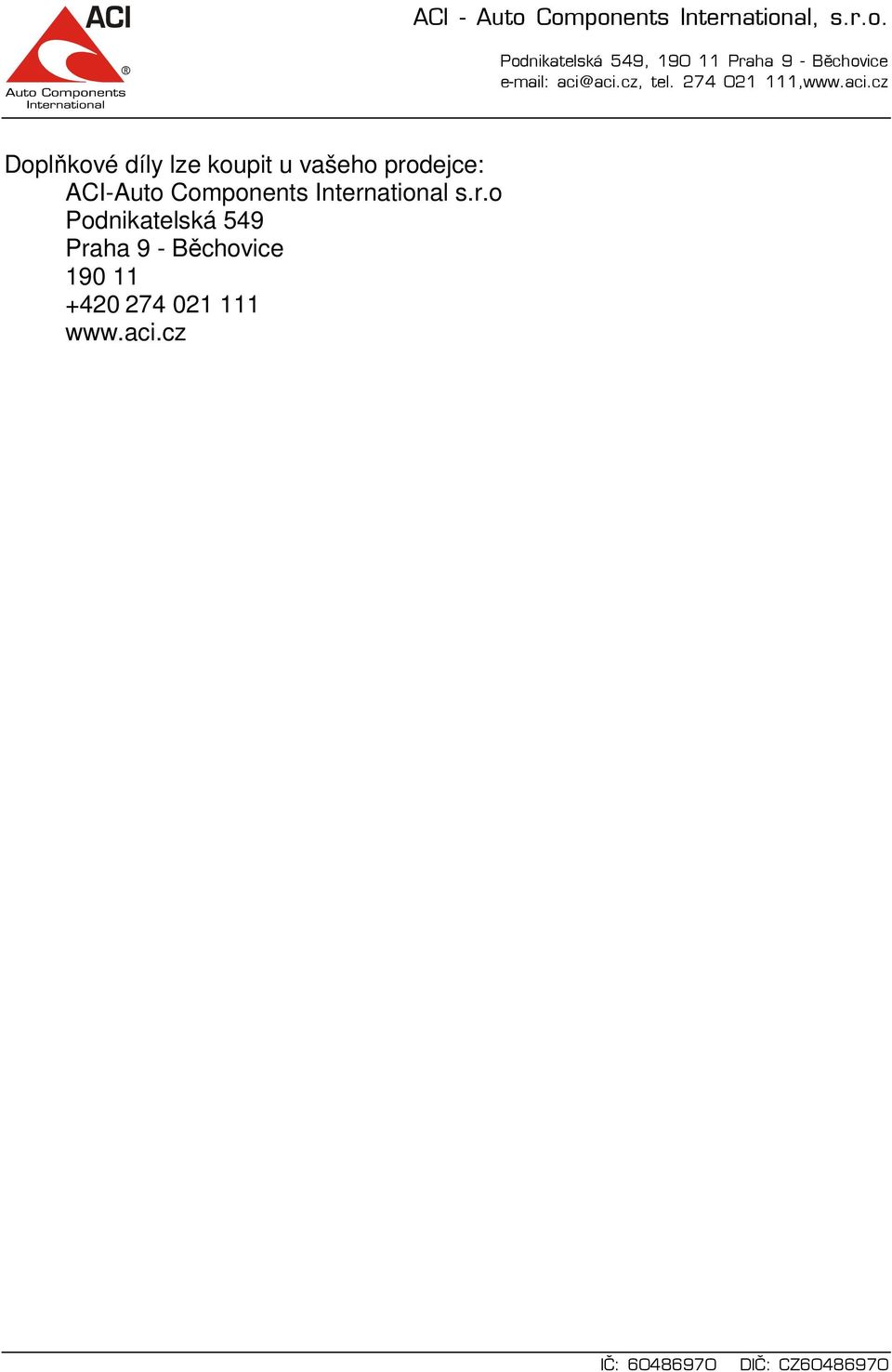

8 Doplňkové díly lze koupit u vašeho prodejce: ACI-Auto Components International s.r.o Podnikatelská 549 Praha 9 - Běchovice
