PLOTY, PLETIVA, OPLOCENÍ

Transkript

1 PLOTY, PLETIVA, OPLOCENÍ KOVOVÉ A BETONOVÉ PLOTOVÉ SYSTÉMY

2 ČTYŘHRANNÁ PLETIVA IDEAL IDEAL Zn + PVC 50 popis výrobku číslo EAN skladovost barva velikost ok mm Ø drátu 2,50 mm kompaktní role o délce 15, 25 m barva zelená výška délka role (m) zelená zelená zelená zelená zelená zelená Sloupky IDEAL a vzpěry IDEAL pro instalaci čtyřhranného pletiva jsou uvedeny na straně 13. IDEAL Zn + PVC kulatá role zapletená popis výrobku číslo EAN skladovost barva velikost ok mm Ø drátu 2,50 mm barva zelená, hnědá role o délce 25 m zelené role o délce 15 m včetně napínacího drátu MONTÁŽNÍ NÁVOD najdete na straně 36 výška délka role (m) zelená zelená zelená zelená zelená zelená zelená zelená zelená zelená zelená zelená Sloupky IDEAL a vzpěry IDEAL pro instalaci čtyřhranného pletiva jsou uvedeny na straně 13. 2

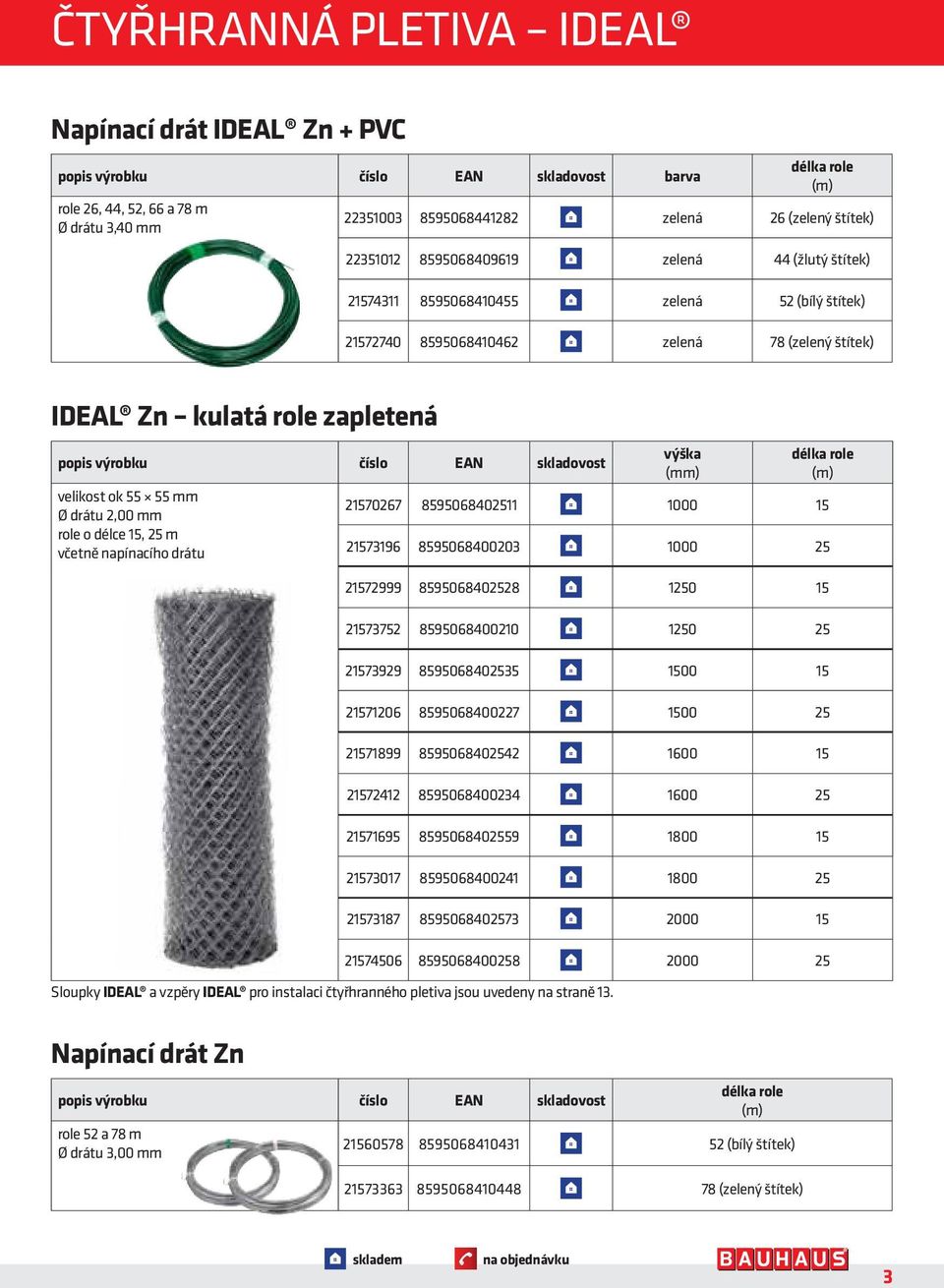

3 ČTYŘHRANNÁ PLETIVA IDEAL Napínací drát IDEAL Zn + PVC popis výrobku číslo EAN skladovost barva role 26, 44, 52, 66 a 78 m Ø drátu 3,40 mm délka role (m) zelená 26 (zelený štítek) zelená 44 (žlutý štítek) zelená 52 (bílý štítek) zelená 78 (zelený štítek) IDEAL Zn kulatá role zapletená popis výrobku číslo EAN skladovost velikost ok mm Ø drátu 2,00 mm role o délce 15, 25 m včetně napínacího drátu výška délka role (m) Sloupky IDEAL a vzpěry IDEAL pro instalaci čtyřhranného pletiva jsou uvedeny na straně 13. Napínací drát Zn popis výrobku číslo EAN skladovost role 52 a 78 m Ø drátu 3,00 mm délka role (m) (bílý štítek) (zelený štítek) 3

4 PŘÍSLUŠENSTVÍ Umělý živý plot zneprůhlednění oplocení popis výrobku číslo EAN skladovost náhrada živého plotu balení obsahuje 3 bm 95% zneprůhlednění výška délka role (m) Příslušenství k instalaci čtyřhranných pletiv popis výrobku číslo EAN skladovost barva napínák Zn napínák Zn + PVC svorka IDEAL Zn svorka IDEAL Zn svorka IDEAL Zn + PVC svorka IDEAL Zn + PVC Dráty vázací Zn zelená 1 balení (ks) Zn Zn zelená zelená 1000 popis výrobku číslo EAN skladovost vázací drát Zn tloušťka drátu délka (m) , ,8 50 vázací drát Zn + PVC v drátěném obalu zelený vázací drát Zn + PVC hnědý vázací drát Zn + PVC bílý vázací drát Zn + PVC zelený vázací drát Zn (2 ks v balení) vázací drát lakovaný zelený , , , , , ,65 4

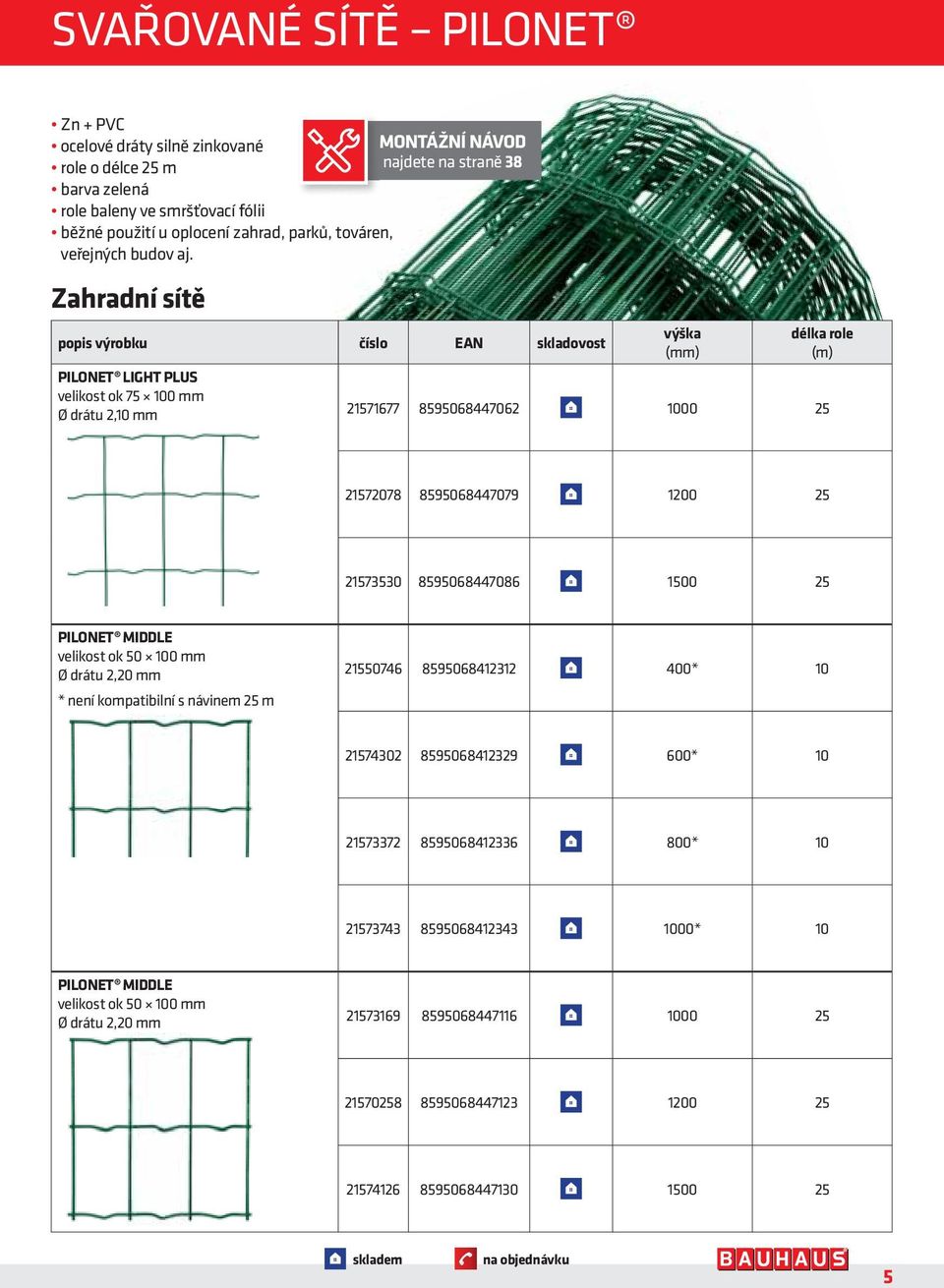

5 SVAŘOVANÉ SÍTĚ PILONET Zn + PVC ocelové dráty silně zinkované MONTÁŽNÍ NÁVOD role o délce 25 m najdete na straně 38 barva zelená role baleny ve smršťovací fólii běžné použití u oplocení zahrad, parků, továren, veřejných budov aj. Zahradní sítě popis výrobku číslo EAN skladovost PILONET LIGHT PLUS velikost ok mm Ø drátu 2,10 mm výška délka role (m) PILONET MIDDLE velikost ok mm Ø drátu 2,20 mm * není kompatibilní s návinem 25 m * * * * 10 PILONET MIDDLE velikost ok mm Ø drátu 2,20 mm

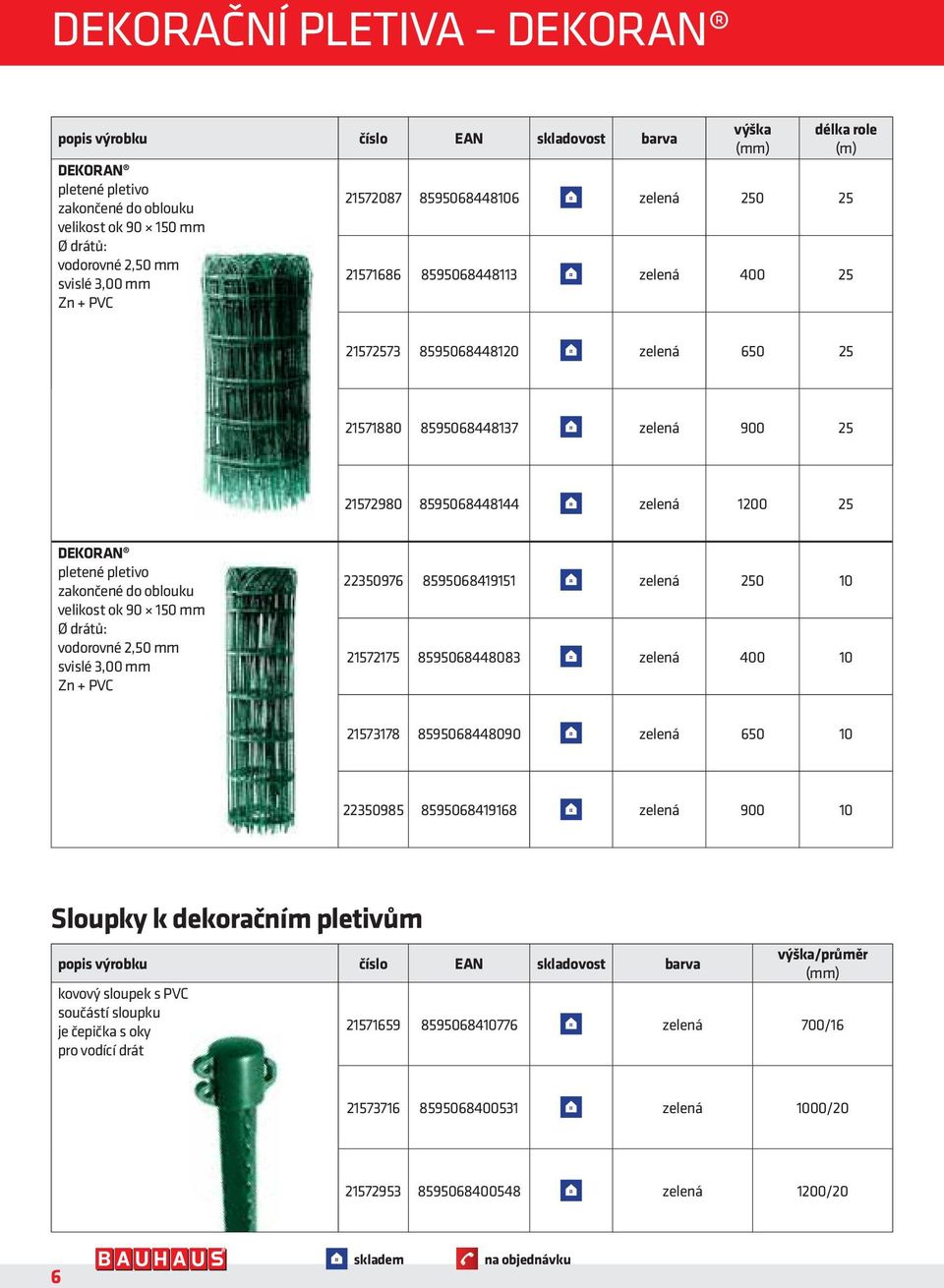

6 DEKORAČNÍ PLETIVA DEKORAN popis výrobku číslo EAN skladovost barva DEKORAN pletené pletivo zakončené do oblouku velikost ok mm Ø drátů: vodorovné 2,50 mm svislé 3,00 mm Zn + PVC výška délka role (m) zelená zelená zelená zelená zelená DEKORAN pletené pletivo zakončené do oblouku velikost ok mm Ø drátů: vodorovné 2,50 mm svislé 3,00 mm Zn + PVC zelená zelená zelená zelená Sloupky k dekoračním pletivům popis výrobku číslo EAN skladovost barva kovový sloupek s PVC součástí sloupku je čepička s oky pro vodící drát výška/průměr zelená 700/ zelená 1000/ zelená 1200/20 6

7 BRANKY A BRÁNY Jednokřídlá branka ECONOMY rám z kulatých profilů (uzavřený) výplň svařovaná síť velikost ok mm Ø drátu 3,50 mm úprava Zn + PVC (zelená) součástí branky jsou 2 sloupky včetně stavitelných závěsů součástí je záklopka, uzamykatelná visacím zámkem (zámek není součástí balení) číslo EAN skladovost barva šířka * výška branky průměr / výška sloupků zelená / zelená / zelená / 2000 * šířka na střed sloupků Jednokřídlá branka IDEAL se zámkem a vložkou rám z kulatých profilů (uzavřený) výplň čtyřhranné pletivo velikost ok mm Ø drátu 2,50 mm úprava Zn + PVC barva zelená součastí branky jsou 2 sloupky včetně stavitelných kloubových závěsů součástí branky je zámek s vložkou instalovaný v rámu křídla číslo EAN skladovost barva šířka * výška branky průměr / výška sloupků zelená / zelená / zelená / zelená / zelená / zelená / 2600 * šířka na střed sloupků 7

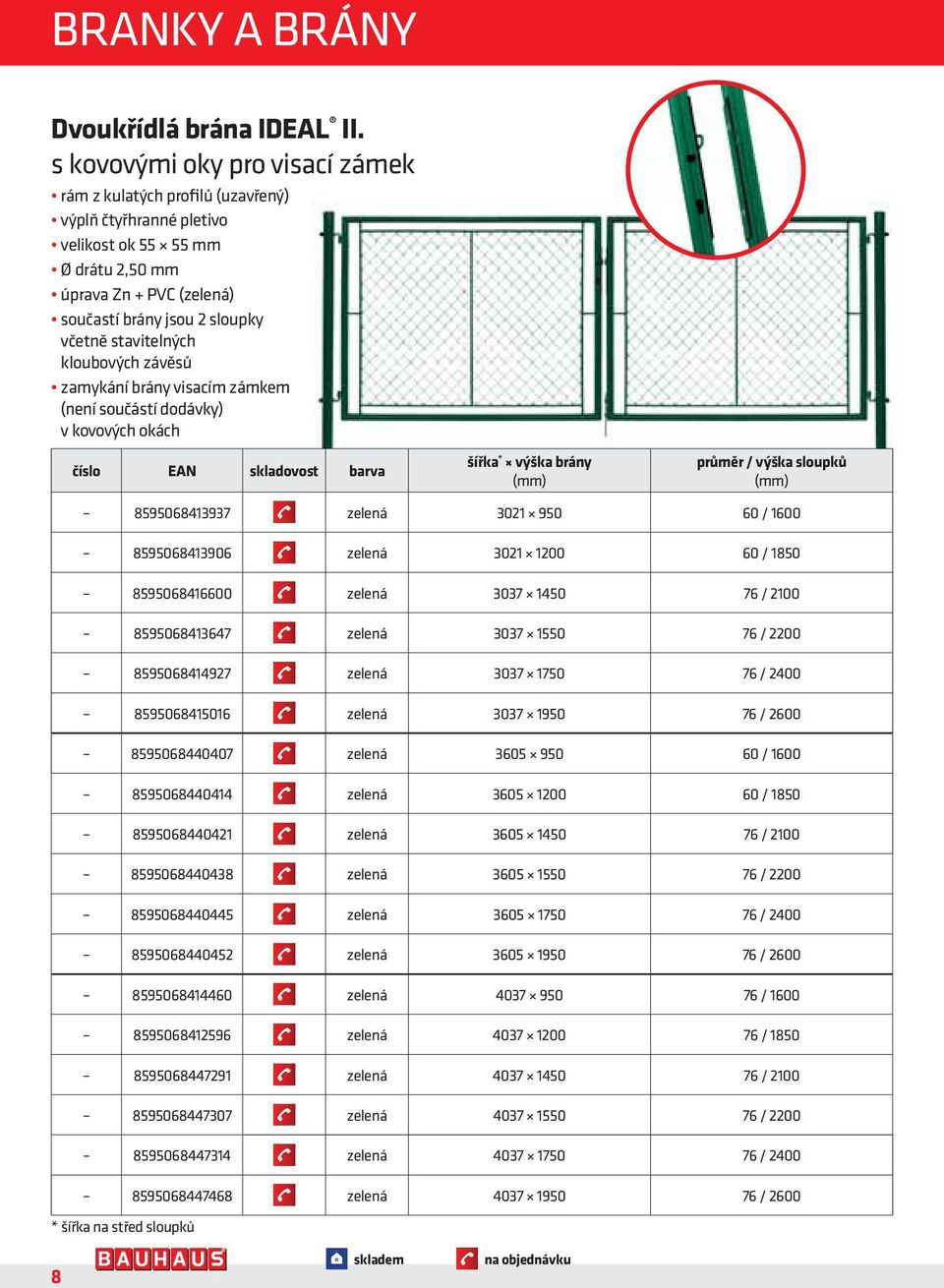

8 BRANKY A BRÁNY Dvoukřídlá brána IDEAL II. s kovovými oky pro visací zámek rám z kulatých profilů (uzavřený) výplň čtyřhranné pletivo velikost ok mm Ø drátu 2,50 mm úprava Zn + PVC (zelená) součastí brány jsou 2 sloupky včetně stavitelných kloubových závěsů zamykání brány visacím zámkem (není součástí dodávky) v kovových okách číslo EAN skladovost barva šířka * výška brány průměr / výška sloupků zelená / zelená / zelená / zelená / zelená / zelená / zelená / zelená / zelená / zelená / zelená / zelená / zelená / zelená / zelená / zelená / zelená / zelená / 2600 * šířka na střed sloupků 8

9 BRANKY A BRÁNY Jednokřídlá branka PILGATE rám ze čtyřhranných profilů (uzavřený) výplň svařovaná síť velikost ok mm Ø drátu 3,50 mm úprava Zn + PVC součástí branky jsou 2 sloupky včetně stavitelných závěsů součástí branky je zámek číslo EAN skladovost barva šířka * výška branky Vizualizace dvoukřídlých bran 950, 1150, 1450 mm. průměr, průřez / výška sloupků zelená / zelená / zelená / zelená / zelená / 2600 * šířka na střed sloupků Dvoukřídlá brána PILGATE rám ze čtyřhranných profilů (uzavřený) výplň svařovaná síť velikost ok mm Ø drátu 3,50 mm úprava Zn + PVC součástí brány jsou 2 sloupky včetně stavitelných závěsů součástí brány je zámek číslo EAN skladovost barva šířka * výška brány Vizualizace dvoukřídlých bran 1750 a 1950 mm. průměr, průřez / výška sloupků zelená / zelená / zelená / zelená / zelená / zelená / zelená / zelená / zelená / zelená / 2600 * šířka na střed sloupků 9

10 BRANKY A BRÁNY Jednokřídlá branka PILOFOR rám ze čtyřhranných profilů (uzavřený) výplň svařovaný panel velikost ok mm Ø drátu 5,00 mm úprava Zn + PVC (zelená), lakováno 2 součástí branky jsou 2 sloupky včetně kloubových stavitelných závěsů součástí je zámek FAB, hliníková klika a plastový doraz branky BRANKA JE UNIVERZÁLNÍ (levá i pravá) číslo EAN skladovost barva šířka * výška branky průřez / výška sloupků zelená / zelená / zelená / zelená / zelená / 2680 * šířka na střed sloupků Dvoukřídlá brána PILOFOR rám ze čtyřhranných profilů (uzavřený) výplň svařovaný panel velikost ok mm Ø drátu 5,00 mm úprava Zn + PVC (zelená), lakováno 2 součástí brány jsou 2 sloupky včetně kloubových stavitelných závěsů a středovou zástrčí s dorazem součástí je zámek FAB, hliníková klika a plastový doraz brány BRÁNA JE UNIVERZÁLNÍ číslo EAN skladovost barva šířka * výška brány průřez / výška sloupků zelená / zelená / zelená / zelená / zelená / 2680 * šířka na střed sloupků 10

11 BRANKY A BRÁNY Jednokřídlá branka PILOFOR SUPER rám ze čtyřhranných profilů (uzavřený) výplň svařovaný panel velikost ok mm Ø drátu: vodorovné 2 6 mm, svislé 5 mm úprava Zn + PVC (zelená), lakováno 2 součástí branky jsou 2 sloupky včetně kloubových stavitelných závěsů součástí je zámek FAB, hliníková klika a plastový doraz branky BRANKA JE UNIVERZÁLNÍ (levá i pravá) číslo EAN skladovost barva šířka * výška branky průřez / výška sloupků zelená / zelená / zelená / zelená / zelená / zelená / 2630 * šířka na střed sloupků Dvoukřídlá brána PILOFOR SUPER rám ze čtyřhranných profilů (uzavřený) výplň svařovaný panel velikost ok mm Ø drátu: vodorovné 2 6 mm, svislé 5 mm úprava Zn + PVC (zelená), lakováno 2 součástí brány jsou 2 sloupky včetně kloubových stavitelných závěsů a středovou zástrčí s dorazem součástí je zámek FAB, hliníková klika a plastový doraz brány BRÁNA JE UNIVERZÁLNÍ číslo EAN skladovost barva šířka * výška brány Vizualizace dvoukřídlých bran 980, 1180, 1380, 1580 mm. Vizualizace dvoukřídlých bran 1780 a 1980 mm. průřez / výška sloupků zelená / zelená / zelená / zelená / zelená / zelená / 2630 * šířka na střed sloupků 11

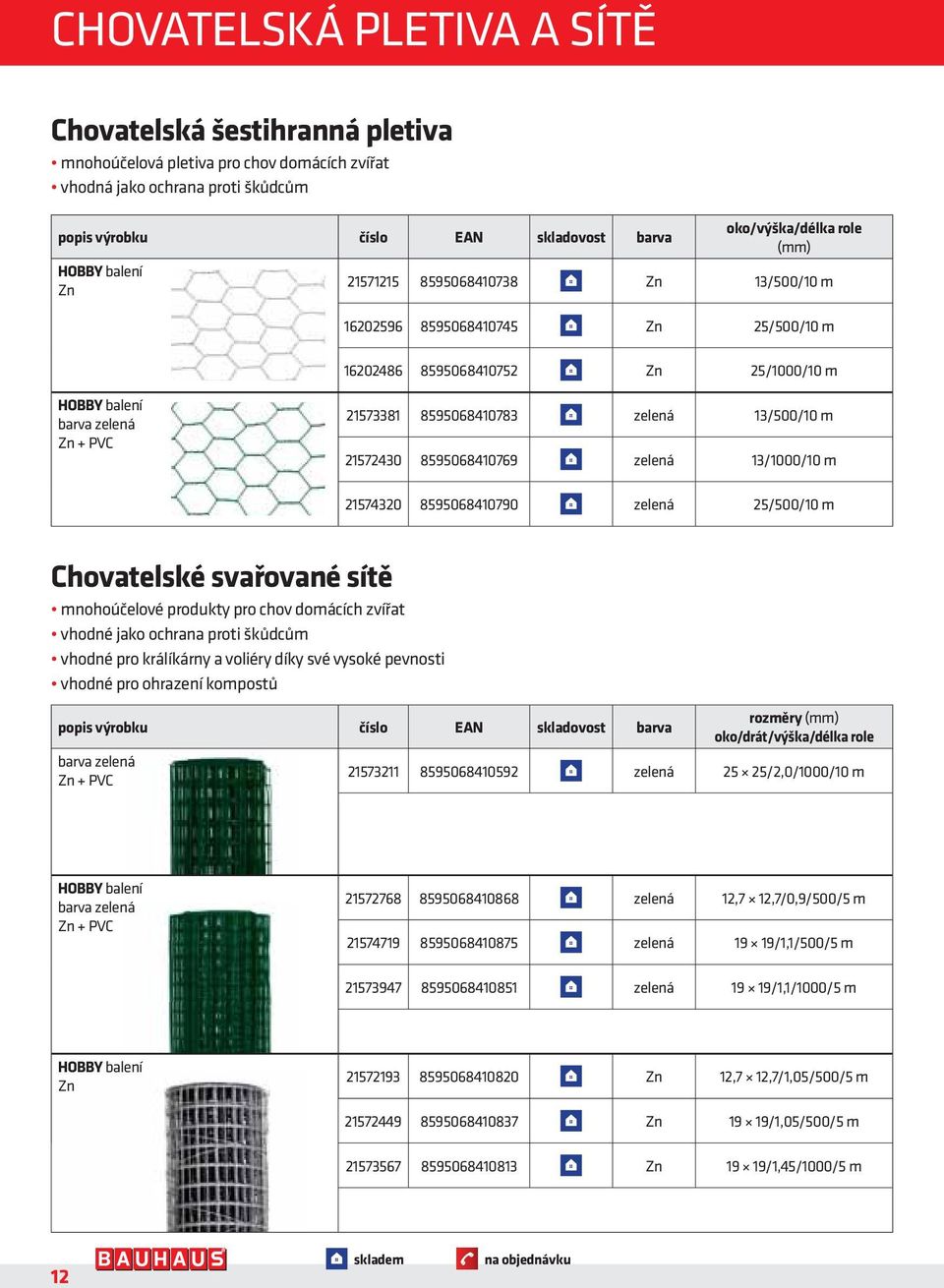

12 CHOVATELSKÁ PLETIVA A SÍTĚ Chovatelská šestihranná pletiva mnohoúčelová pletiva pro chov domácích zvířat vhodná jako ochrana proti škůdcům popis výrobku číslo EAN skladovost barva HOBBY balení Zn oko/výška/délka role Zn 13/500/10 m Zn 25/500/10 m Zn 25/1000/10 m HOBBY balení barva zelená Zn + PVC zelená 13/500/10 m zelená 13/1000/10 m zelená 25/500/10 m Chovatelské svařované sítě mnohoúčelové produkty pro chov domácích zvířat vhodné jako ochrana proti škůdcům vhodné pro králíkárny a voliéry díky své vysoké pevnosti vhodné pro ohrazení kompostů popis výrobku číslo EAN skladovost barva barva zelená Zn + PVC rozměry oko/drát/výška/délka role zelená 25 25/2,0/1000/10 m HOBBY balení barva zelená Zn + PVC zelená 12,7 12,7/0,9/500/5 m zelená 19 19/1,1/500/5 m zelená 19 19/1,1/1000/5 m HOBBY balení Zn Zn 12,7 12,7/1,05/500/5 m Zn 19 19/1,05/500/5 m Zn 19 19/1,45/1000/5 m 12

13 SLOUPKY A VZPĚRY Sloupky kulaté IDEAL silně zinkováno námi využívaná technologie zajišťuje minimálně dvojnásobnou korozní odolnost na železných a pozinkovaných materiálech (testováno v komoře solnou mlhou) jedná se o nejvyšší stupeň povrchové ochrany a lakování v ČR popis výrobku číslo EAN skladovost barva SLOUPEK Zn černá plastová čepička součástí sloupku je černá příchytka napínacího drátu výška/průměr/síla stěny Zn 1750/38/1, Zn 2000/38/1, Zn 2100/48/1, Zn 2400/48/1,50 SLOUPEK Zn + PVC zelená plastová čepička součástí sloupku je zelená příchytka napínacího drátu barva zelená zelená 1750/38/1, zelená 2000/38/1, zelená 2600/38/1, zelená 2100/48/1, zelená 2400/48/1, zelená 2600/48/1,50 Plotové vzpěry kulaté IDEAL silně zinkováno námi využívaná technologie zajišťuje minimálně dvojnásobnou korozní odolnost na železných a pozinkovaných materiálech (testováno v komoře solnou mlhou) vzpěry jsou v horní části seříznuté k upevnění na sloupek s plastovou koncovkou součástí vzpěr je spojovací materiál spojovací materiál pro vzpěru popis výrobku číslo EAN skladovost barva VZPĚRA Zn výška/průměr/síla stěny Zn 2000/38/1,25 VZPĚRA Zn + PVC barva zelená zelená 1750/38/1, zelená 2000/38/1,25 13

14 PŘÍSLUŠENSTVÍ Příslušenství k instalaci čtyřhranných pletiv a svařovaných sítí popis výrobku číslo EAN skladovost barva čepička PVC 5/4 průměr zelená 1 balení (ks) čepička PVC 6/ zelená 1 koncovka na rozpěru Al koncovka na rozpěru Al koncovka na rozpěru Al + PVC zelená 38 1 koncovka na rozpěru Al + PVC zelená 48 1 objímka na sloupek Zn objímka na sloupek Zn + PVC zelená zelená zelená 60 1 příchytka napínacího drátu včetně šroubu zelená příchytka napínacího drátu včetně šroubu černá platle k montáži sloupku na betonový základ pro sloupky IDEAL Ø 48 mm Zn zelená černá Zn

15 PODHRABOVÉ DESKY betonové panely nahrazující podezdívku vhodné pod klasické pletivo, svařované sítě nebo svařované panely podhrabové desky jsou uchyceny na kulaté a hranaté sloupky pomocí stabilizačních držáků délka 245 cm je vhodná k panelům PILOFOR, délka 295 cm je vhodná pro ostatní druhy pletiv a svařovaných sítí popis výrobku číslo EAN skladovost hladké provedení bez zámku délka/výška/šířka váha (kg) /200/ /200/ /300/ /300/ balení (ks) Příslušenství k instalaci podhrabových desek popis výrobku číslo EAN skladovost stabilizační držák PVC průběžný výška průměr otvoru balení (ks) stabilizační držák PVC průběžný stabilizační držák PVC průběžný stabilizační držák Zn průběžný stabilizační držák Zn koncový stabilizační držák PVC koncový stabilizační držák PVC koncový

16 Ostnatý drát PICHLÁČEK špičková jakost silně zinkovaného ostnatého drátu (240 g/m 2 ) úprava Zn a Zn + PVC popis výrobku číslo EAN skladovost barva Zn délka role (m) váha (kg) Zn 50 2,60 kg Zn 100 5,10 kg Zn + PVC barva zelená zelená 100 5,40 kg Sloupky PILODEL mm k svařovaným panelům PILOFOR popis výrobku číslo EAN skladovost barva obdélníkový průřez mm síla stěny 1,50 mm součástí sloupku je černá PVC čepička Zn + PVC výška sloupku zelená zelená zelená 2000 Příslušenství k montáži svařovaných panelů PILOFOR popis výrobku číslo EAN skladovost barva objímka z PVC k uchycení panelů ke kulatým sloupkům včetně šroubu na Ø sloupku 48 mm (PILOFOR LIGHT) balení (ks) zelená černá 1 hákový šroub s matkou (PILOFOR CLASSIC) MONTÁŽNÍ NÁVOD najdete na straně 40 příchytka z PVC a nerez oceli k uchycení panelů k obdélníkovým sloupkům PILODEL mm příchytka z PVC k uchycení panelů ke čtyřhranným sloupkům včetně krytky na hlavu šroubu (PILOFOR CLASSIC) čepička PILODEL PVC mm čepička PILOFOR PVC 60 60mm zelená černá zelená černá černá 1 16

17 GABIONY popis výrobku číslo EAN skladovost gabionový koš SUPER 50 rozměr oko Ø drátu spona (ks) svorka (ks) gabionový koš SUPER gabionový koš BASIC , gabionový koš BASIC , gabionový koš BASIC , gabionový trojúhelník x , gabionová stěna ,5 3, gabionová stěna ,5 3, Příslušenství popis výrobku číslo EAN skladovost délka počet kusů (ks) Ø drátu spirála ,0 spirála ,0 spona ,0 spona ,0 spona ,0 sponky ,3 kleště na sponky

18 PLOTOVÉ SYSTÉMY 18

19 DAFNY nezinkováno černá prášková barva RAL 9005 DO VYPRODÁNÍ ZÁSOB PROFIL: číslo EAN skladovost technické parametry šířka výška světlá šířka na sloupky Plotový panel Plotový panel Plotový panel Branka levá Branka pravá Dvoukřídlá brána 3,5 m Dvoukřídlá brána 4 m Posuvná brána levá Posuvná brána pravá Příslušenství najdete na straně MONTÁŽNÍ NÁVOD najdete na straně 34 Montáž na kovové sloupky Montáž do betonového o o systému PILEG 19

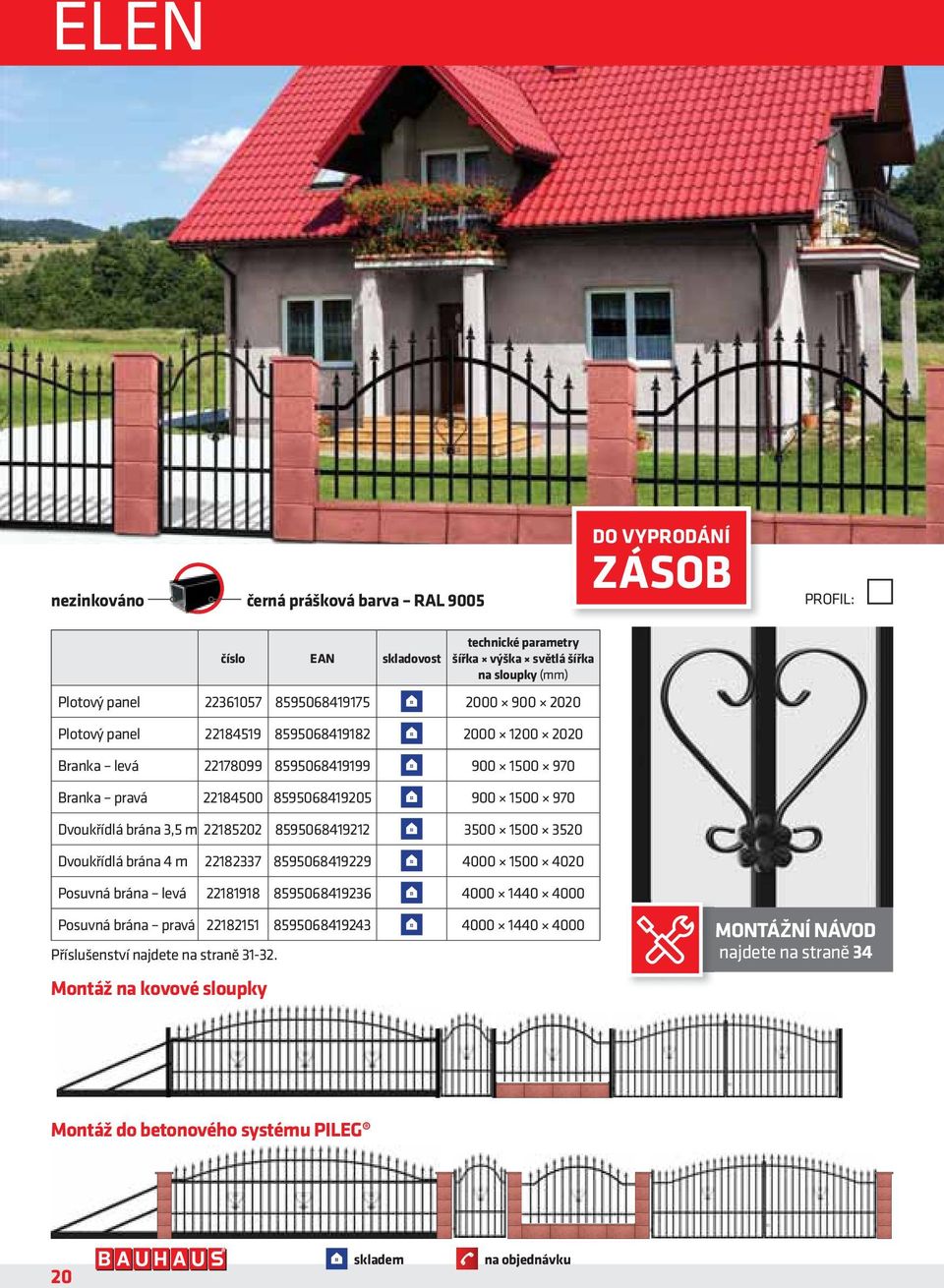

20 ELEN nezinkováno černá prášková barva RAL 9005 DO VYPRODÁNÍ ZÁSOB PROFIL: číslo EAN skladovost technické parametry šířka výška světlá šířka na sloupky Plotový panel Plotový panel Branka levá Branka pravá Dvoukřídlá brána 3,5 m Dvoukřídlá brána 4 m Posuvná brána levá Posuvná brána pravá Příslušenství najdete na straně Montáž na kovové sloupky MONTÁŽNÍ NÁVOD najdete na straně 34 Montáž do betonového systému PILEG 20

21 CARMEN nezinkováno černá prášková barva RAL 9005 DO VYPRODÁNÍ ZÁSOB PROFIL: číslo EAN skladovost technické parametry šířka výška světlá šířka na sloupky Plotový panel Plotový panel Branka levá Branka pravá Dvoukřídlá brána 3 m Dvoukřídlá brána 3,5 m Dvoukřídlá brána 4 m Posuvná brána levá Posuvná brána pravá Příslušenství najdete na straně Montáž na kovové sloupky MONTÁŽNÍ NÁVOD najdete na straně 34 Montáž do betonového systému PILEG 21

22 CARMEN zinkováno barva antracit DO VYPRODÁNÍ ZÁSOB PROFIL: číslo EAN skladovost technické parametry šířka výška světlá šířka na sloupky Plotový panel Plotový panel Branka levá Branka pravá Dvoukřídlá brána 3 m Dvoukřídlá brána 3,5 m Dvoukřídlá brána 4 m Posuvná brána levá Posuvná brána pravá Příslušenství najdete na straně Montáž na kovové sloupky MONTÁŽNÍ NÁVOD najdete na straně 34 Montáž do betonového systému PILEG 22

23 KORY zinkováno černá prášková barva RAL 9005 DO VYPRODÁNÍ ZÁSOB PROFIL: číslo EAN skladovost technické parametry šířka výška světlá šířka na sloupky Plotový panel Branka levá Branka pravá Dvoukřídlá brána 4 m Posuvná brána levá Posuvná brána pravá Příslušenství najdete na straně MONTÁŽNÍ NÁVOD najdete na straně 34 Montáž na kovové sloupky Montáž do betonového systému PILEG 23

24 MARGARET zinkováno černá prášková barva RAL 9005 DO VYPRODÁNÍ ZÁSOB PROFIL: číslo EAN skladovost technické parametry šířka výška světlá šířka na sloupky Plotový panel Branka levá Branka pravá Dvoukřídlá brána 3 m Dvoukřídlá brána 3,5 m Dvoukřídlá brána 4 m Posuvná brána levá Posuvná brána pravá Příslušenství najdete na straně MONTÁŽNÍ NÁVOD najdete na straně 34 Montáž na kovové sloupky Montáž do betonového systému PILEG 24

25 REGINA zinkováno černá prášková barva RAL 9005 DO VYPRODÁNÍ ZÁSOB PROFIL: číslo EAN skladovost technické parametry šířka výška světlá šířka na sloupky Plotový panel Branka univerzální Dvoukřídlá brána 3 m Dvoukřídlá brána 3,5 m Dvoukřídlá brána 4 m Posuvná brána levá Posuvná brána pravá Příslušenství najdete na straně MONTÁŽNÍ NÁVOD najdete na straně 34 Montáž na kovové sloupky Montáž do betonového systému PILEG 25

26 LAURA zinkováno černá prášková barva RAL 9005 DO VYPRODÁNÍ ZÁSOB PROFIL: číslo EAN skladovost technické parametry šířka výška světlá šířka na sloupky Plotový panel Plotový panel Plotový panel Plotový panel Branka univerzální Dvoukřídlá brána 3 m Dvoukřídlá brána 3,5 m Dvoukřídlá brána 4 m Posuvná brána levá Posuvná brána pravá Příslušenství najdete na straně MONTÁŽNÍ NÁVOD najdete na straně 34 Montáž na kovové sloupky Montáž do betonového systému PILEG 26

27 SARRAH zinkováno černá prášková barva RAL 9005 DO VYPRODÁNÍ ZÁSOB PROFIL: číslo EAN skladovost technické parametry šířka výška světlá šířka na sloupky Plotový panel Plotový panel Branka univerzální Dvoukřídlá brána 3 m Dvoukřídlá brána 3,5 m Dvoukřídlá brána 4 m Posuvná brána levá Posuvná brána pravá Příslušenství najdete na straně MONTÁŽNÍ NÁVOD najdete na straně 34 Montáž na kovové sloupky Montáž do betonového systému PILEG 27

28 PAMELA zinkováno barva antracit DO VYPRODÁNÍ ZÁSOB PROFIL: číslo EAN skladovost technické parametry šířka výška světlá šířka na sloupky Plotový panel Branka levá Branka pravá Dvoukřídlá brána 3 m Dvoukřídlá brána 3,5m Dvoukřídlá brána 4 m Posuvná brána levá Posuvná brána pravá Příslušenství najdete na straně MONTÁŽNÍ NÁVOD najdete na straně 34 Montáž na kovové sloupky Montáž do betonového systému PILEG 28

29 MELINDA zinkováno barva antracit DO VYPRODÁNÍ ZÁSOB PROFIL: číslo EAN skladovost technické parametry šířka výška světlá šířka na sloupky Plotový panel Plotový panel Plotový panel Branka levá Branka pravá Dvoukřídlá brána 3 m Dvoukřídlá brána 3,5 m Dvoukřídlá brána 4 m Posuvná brána levá Posuvná brána pravá Příslušenství najdete na straně MONTÁŽNÍ NÁVOD najdete na straně 34 Montáž na kovové sloupky Montáž do betonového systému PILEG 29

30 HEIDI zinkováno černá prášková barva RAL 9005 DO VYPRODÁNÍ ZÁSOB PROFIL: číslo EAN skladovost technické parametry šířka výška světlá šířka na sloupky Plotový panel * 2020 Branka univerzální Dvoukřídlá brána 3 m Dvoukřídlá brána 3,5 m Dvoukřídlá brána 4 m Posuvná brána levá Posuvná brána pravá * dle výšky plotovky (nejsou součástí nabídky) Příslušenství najdete na straně MONTÁŽNÍ NÁVOD najdete na straně 34 Montáž na kovové sloupky Montáž do betonového systému PILEG 30

31 PŘÍSLUŠENSTVÍ Plotový panel popis výrobku sloupek pro plotový panel cm sloupková spona pro plotový panel 5 5 cm spojka pro plotový panel L (4ks v balení) číslo barva ČERNÁ pro systémy: DAFNY, ELEN, CARMEN, KORY, MARGARET, REGINA, LAURA, SARRAH, HEIDI číslo barva ANTRACIT pro systémy: CARMEN, PAMELA, MELINDA EAN skladovost spojka pro plotový panel T (2ks v balení) Branka popis výrobku sloupek k brance cm sloupek k brance PREMIUM cm dorazový sloupek brance cm dorazový sloupek k brance PREMIUM cm doraz branky kotva a závěs pro montáž branky do zděných sloupků závěs pro montáž branky klika branky se štítky zámku zámek branky vložka FAB číslo barva ČERNÁ pro systémy: DAFNY, ELEN, CARMEN, KORY, MARGARET, REGINA, LAURA, SARRAH, HEIDI číslo barva ANTRACIT pro systémy: CARMEN, PAMELA, MELINDA EAN skladovost 31

32 PŘÍSLUŠENSTVÍ Dvoukřídlá brána popis výrobku číslo barva ČERNÁ pro systémy: DAFNY, ELEN, CARMEN, KORY, MARGARET, REGINA, LAURA, SARRAH, HEIDI číslo barva ANTRACIT pro systémy: CARMEN, PAMELA, MELINDA sloupek k bráně cm EAN skladovost sloupek k bráně PREMIUM cm kotva a závěs pro montáž brány do zděných sloupků závěs pro montáž brány horní zástrč brány dolní zástrč brány středový doraz dvoukřídlé brány pohon pro křídlové brány Posuvná brána popis výrobku číslo barva ČERNÁ pro systémy: DAFNY, ELEN, CARMEN, KORY, MARGARET, REGINA, LAURA, SARRAH, HEIDI číslo barva ANTRACIT pro systémy: CARMEN, PAMELA, MELINDA zámek posuvné brány hákový EAN skladovost dorazový sloupek posuvné brány nosný sloupek posuvné brány pojezdové kolečko posuvné brány kyvný vozík posuvné brány 2 ks v sadě Všechny posuvné brány jsou standardně dodávány v kompletu, který obsahuje: posuvná brána 1 ; nosný sloupek 1 ; dorazový sloupek 1 ; dojezdová kapsa zámku 1 ; vodící rolka 1 ; kyvný vozík 2 (zámek, vložka a spodní nájezd není součástí kompletu) pohon pro posuvné brány

33 MONTÁŽNÍ NÁVODY 33

34 NÁVOD NA MONTÁŽ KOVOVÉ PLOTOVÉ SYSTÉMY Montáž dvoukřídlé brány MONTÁŽ DO BETONU MONTÁŽ NA ZÁMKOVOU DLAŽBU Montáž branky Montáž plotových panelů Montáž posuvné brány 34

35 Montáž na kovové sloupky Montáž do betonového systému PILEG 35

36 NÁVOD NA MONTÁŽ ČTYŘHRANNÉHO PLETIVA IDEAL A. STANDARDNÍ INSTALACE V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 15 do 23 cm pro sloupky a vzpěry ve vzdálenosti 2,5 až 3 m od sebe. Díry musí sahat do nezámrzné hloubky, a to nejméně 80 cm. Typové sloupky Ideal, pro oplocení čtyřhranným pletivem Ideal odpovídající délky, správně výškově osazené do děr, kdy potřebnou výšku definuje příchytka napínacího drátu (viz ilustrace), se zafixují nepříliš řídkým betonem. Koncové a rohové sloupky, stejně tak jako každý nejvýše osmý průběžný sloupek, musí být zavzpěrovány vzpěrami Ideal odpovídající délky. Napínací sloupky jsou fixovány vzpěrami, které musí působit proti tahu pletiva a jsou instalovány: na začátku plotu v každém rohu plotu při každé změně směru plotu každých nejvýše 25 m rovné délky plotu na konci plotu Vzpěry jsou používány k zajištění svislé polohy plotových sloupků poté, co je na sloupky instalováno a napnuto pletivo. Vzpěry jsou osazeny vždy tak, že působí proti směru tahu pletiva. Jsou proto do země zabetonovány a ke sloupku přišroubovány vždy v 1/3 nadzemní výšky sloupku (měřeno od horního konce sloupku) a se sloupkem ideálně svírají úhel 45 stupňů (viz ilustrace). Délka vzpěr je vždy přibližně stejná jako délka sloupků. Vzpěry se instalují vždy: na začáteční sloupek plotu (1 ks) na každý rohový sloupek plotu (2 ks) na každý sloupek plotu, na kterém se mění směr trasy plotu (2 ks) na každý sloupek po nejvýše 25 m v případě rovné trasy plotu (2 ks) na konečný sloupek plotu (1 ks) Po zabetonování sloupků a vzpěr je nezbytné před instalací pletiva na sloupky nechat beton vždy řádně zatuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. Postup montáže: Čtyřhranné pletivo Ideal je neseno osnovou vodorovných napínacích drátů, ke které se přichycuje. Vodorovné napínací dráty jsou silnější než drát pletivový a jsou upevněny na všech sloupcích. Obvykle se na sloupky napnou tři vodorovné řady napínacích drátů. Horní drát se výškově aretuje do příchytky na- 36 pínacího drátu, spodní drát se osadí na sloupek ve výšce cca 5 10 cm nad budoucí zem, aby se pletivo stýkalo s napínacím drátem ve spodní části oplocení přibližně v 1/2 prvního oka, třetí vodorovný drát se nainstaluje do středu výšky plotu. Všechny tři vodorovné napínací dráty se vypnou pomocí napínáků. Čtyřhranné pletivo Ideal se instaluje tak, že se role pletiva celá rozvine podél plotu, prozatím tvořeného zavzpěrovanými sloupky s osnovou tvořenou ze tří napnutých vodorovných napínacích drátů, rozevře se horní uzel čtyřhranného pletiva a pletivo se pověsí za každý cca 6. rozevřený uzel na horní napínací drát po celé délce oplocení. V této fázi, kdy pletivo volně visí na horním napínacím vodorovném drátu, se krajní svislá strana pletiva pomocí vázacího drátu přiváže na koncový sloupek plotu vázacím drátem. Nyní se celé pletivo po celé délce plotu (nejvýše však délka 25 m) napne ve směru od koncového zavzpěrovaného sloupku plotu tak, že se na svém druhém konci osadí napínacím hřebenem pro pletiva (malý nebo velký) a pomocí navijáku či vratidla upevněného za pevný předmět (např. na stojící nákladní automobil) se v této sestavě dostatečně vypne. cích s využitím výškových odskoků mezi sousedními úseky plotu. Pletivo se instaluje zcela obdobně jako u instalací na rovných úsecích pouze s tou výjimkou, že délka trasy je podstatně kratší. Délka jednoho úseku bývá obvykle do 6 metrů délky a výškový odskok bývá nejvýše do 20 cm. ROZMÍSTĚNÍ SLOUPKŮ IDEAL sloupek IDEAL (napínací) sloupek IDEAL (rohový) t nos dále 5 m í vz áln upky 2 im x ma ezi slo m sloupek IDEAL (mezisloupek) vzpěra IDEAL vzdálenost mezi sloupky IDEAL 2,5 až 3 m V takto vypnutém stavu se čtyřhranné pletivo pomocí vázacího drátu přichytí ke střednímu a spodnímu vodorovnému napínacímu drátu. K hornímu napínacímu drátu se pletivo přichycuje uzavřením rozevřených uzlů pletiva. Místo vázacího drátu je možné použít i speciální svorky. spojovací materiál pro vzpěru Konec pletiva se vázacím drátem přiváže ke koncovému sloupku oplocení. K průběžným sloupkům se pletivo přiváže vázacím drátem. B. INSTALACE PLETIVA NA NEROVNÉM TERÉNU S POŽADAVKEM NA KOPÍROVÁNÍ TERÉNU Menší terénní vlny Čtyřhranné pletivo je pevné, ale zároveň na větších délkách tras plotů pružné, což umožňuje jeho přizpůsobení terénním vlnám a sloupkům ve svislém směru. Postup montáže na nerovném terénu je shodný s montáží na rovném terénu až po vypnutí pletiva pomocí navijáku, kdy lze síť svislým tahem zafixovat na sloupcích v požadované výšce. Větší terénní vlny a schody Nelze-li při větších terénních nerovnostech použít technologii výškového přizpůsobení sítě terénním vlnám, používá se technologie přerušování a napojování pletiva na sloup- 1/3 umístění vzpěry IDEAL 2/3 čepička napínací drát příchytka napínacího drátu se šroubem upevnění napínacího drátu (úvazek) sloupek IDEAL

37 C. OPLOCENÍ S BETONOVÝMI PODHRABOVÝMI DESKAMI POD PLETIVEM Při instalaci oplocení s betonovými podhrabovými deskami pod pletivem se pro vložení desek mezi sloupky použijí průběžné, resp. koncové, držáky podhrabových desek. Držáky se na sloupky přichytí samořeznými šrouby. Betonové podhrabové desky se volně vloží do držáků podhrabových desek. Po osazení podhrabových desek se pokračuje standardní instalací pletiva. Systém instalace je stejný, pouze je třeba použít sloupky delší, a to o výšku podhrabové desky, a vzpěry je třeba osazovat do země mimo směr trasy oplocení, a to o cca 10 cm ve směru dovnitř pozemku. Vzpěry se nikdy nearetují na vršek betonové podhrabové desky! D. PŘÍPRAVA PLETIVA PŘED JEHO INSTALACÍ NA SLOUPKY Celou roli kompaktně baleného čtyřhranného pletiva položíme na rovný terén tak, že volný konec role pletiva je ve spodní části, s tím, že budoucí odvalování role bude probíhat ve směru oplocení a zároveň pletivo zůstane na spodní části role, tzn. že zůstane na zemi. Uvolníme a připravíme si konce nylonového motouzu, odstraníme úvazkový drát, který udržuje roli v kompaktním stavu, a uchopíme konce nylonového motouzu... E. ROZBALENÍ ROLE KOMPAKTNÍHO PLETIVA... opatrně táhneme za konce motouzu, až pletivo roztáhneme do jedné ploché rohože. Při rozmotávání role se pohybuje role a odmotané pletivo se nehýbe. ODMOTANÁ ČÁST PLETIVA LEŽÍ NA ZEMI BEZ POHYBU! F. ROZPOJENÍ A SPOJENÍ Na volně na zemi položeném, rozmotaném pletivu odehneme oba konce jedné spirály šroubovice drátu. Pro rozpojení pletiva otáčíme uvolněnou šroubovici drátu proti směru hodinových ručiček, až do jejího úplného vyjmutí, čímž dojde k rozpojení pletiva na dvě části. Pro spojení pletiva postupujeme opačně. Přiložíme volné konce pletiva k sobě a jednou, předem připravenou, volnou šroubovicí drátu otáčením ve směru hodinových ručiček spojíme volné konce pletiva. Po zašroubování celé šroubovice drátu zahneme oba konce drátu do původního tvaru. Pletivo je spojeno. způsob rozbalení kompaktní role IDEAL rozpojení pletiva spojení pletiva napínací dráty 1/2 1/2 příchytka napínacího drátu sloupek IDEAL 48 mm / 38 mm vzpěra IDEAL 38 mm 37

38 NÁVOD NA MONTÁŽ SVAŘOVANÝCH SÍTÍ PILONET A. STANDARDNÍ INSTALACE V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 15 do 23 cm pro sloupky a vzpěry ve vzdálenosti 2,5 až 3 m od sebe. Díry musí sahat do nezámrzné hloubky, a to nejméně 80 cm. Typové sloupky Pilclip, pro svařované sítě Pilonet odpovídající délky, správně výškově osazené do děr, se zafixují nepříliš řídkým betonem. Koncové a rohové sloupky, stejně tak jako každý nejvýše osmý průběžný sloupek, musí být zavzpěrovány vzpěrami Ideal odpovídající délky. Napínací sloupky jsou fixovány vzpěrami, které musí působit proti tahu sítě a jsou instalovány: na začátku plotu v každém rohu plotu při každé změně směru plotu každých nejvýše 25 m rovné délky plotu na konci plotu Vzpěry jsou používány k zajištění svislé polohy plotových sloupků poté, co je na sloupky instalována a napnuta svařovaná síť. Vzpěry jsou osazeny vždy tak, že působí proti směru tahu svařované sítě. Jsou proto do země zabetonovány a ke sloupku přišroubovány vždy v 1/3 nadzemní výšky sloupku (měřeno od horního konce sloupku) a se sloupkem ideálně svírají úhel 45 stupňů (viz ilustrace). Délka vzpěr je vždy přibližně stejná jako délka sloupků. Vzpěry se instalují vždy: na začáteční sloupek plotu (1 ks) na každý rohový sloupek plotu (2 ks) na každý sloupek plotu, na kterém se mění směr trasy plotu (2 ks) na každý sloupek po nejvýše 25 m v případě rovné trasy plotu (2 ks) na konečný sloupek plotu (1 ks) Po zabetonování sloupků a vzpěr je nezbytné před instalací svařované sítě na sloupky nechat beton vždy řádně zatuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. Postup montáže: Před instalací svařované sítě Pilonet na sloupky se role, ve kterých jsou sítě baleny a dodávány, rozvine směrem od počátečního, zavzpěrovaného sloupku ve směru trasy plotu a počátek sítě se uchytí pomocí nerezových svorek Pilclip na sloupek. Je-li délka plotu větší než délka svařované sítě (obvyklý návin role je 25 m), pak se svařované sítě navzájem spojují mimo sloupky pomocí svorek Casanet, a to vždy přesazením přes jedno oko. Sítě je možné navzájem spojovat i na sloupcích, avšak v takovém případě je spotřeba sítí vyšší a pevnost spojení sítí na sloupku, bez přesahu přes oko, je nižší oka se deformují. Připravená (rozvinutá) síť, s jedním svým koncem již přichycená na zavzpěrovaném sloupku, se na druhém konci osadí napínacím hřebenem (malý nebo velký) a pomocí navijáku či vratidla upevněného za pevný předmět (např. na stojící nákladní automobil) se v této sestavě dostatečně vypne. Ve vypnutém stavu se síť postupně fixuje na všechny sloupky v požadované výšce nerezovými svorkami Pilclip speciálními kleštěmi. Přebytečný konec sítě za posledním sloupkem se odstřihne. Podle potřeby lze síť ještě místně vypnout pomocí krepování (zvětšením zvlnění) vodorovných drátů krepovacími kleštěmi. B. INSTALACE SÍTĚ NA NEROVNÉM TERÉNU Menší terénní vlny Sítě Pilonet jsou pevné, ale zároveň na větších délkách tras plotů pružné, což umožňuje jejich přizpůsobení terénním vlnám a sloupkům ve svislém směru. Postup montáže na nerovném terénu je shodný s montáží na rovném terénu až po vypnutí sítě pomocí navijáku, kdy lze síť svislým tahem zafixovat na sloupcích v požadované výšce. Pokud je to nezbytné, je možné síť ještě lokálně vypnout krepováním kleštěmi. Větší terénní vlny a schody Nelze-li při větších terénních nerovnostech použít technologii výškového přizpůsobení sítě terénním vlnám, používá se technologie přerušování a napojování sítě na sloupcích s využitím výškových odskoků mezi sousedními sítěmi. Sítě se instalují zcela obdobně jako u instalací sítí na rovných úsecích pouze s tou výjimkou, že délka trasy je podstatně kratší. Délka jednoho úseku bývá obvykle do 6 metrů délky a výškový odskok bývá nejvýše do 20 cm. spojovací materiál pro vzpěru 1/3 2/3 38

39 C. SPOJOVÁNÍ KONCŮ DVOU SÍTÍ Pro pevné spojení dvou konců sítí překryjte dvě dvojice vertikálních drátů obou sítí (vodorovný přesah jednoho oka) a spojte je vzájemně nerezovými nebo pozinkovanými sponami (podle typu sítě) křižně přes spoje tak, jak je znázorněno na obrázku. D. VYPÍNÁNÍ LEHKÉ SÍTĚ POMOCÍ PLASTOVÉHO HŘEBENU Lehké svařované sítě Pilonet jsou sítě průměru drátů do 2,5 mm. Vypínání lehkých sítí lze provádět i bez použití lanového napínáku, resp. jiné strojní mechanizace, a to pomocí plastového vypínacího hřebene tak, že se oky částí sítě, která svou délkou přesahuje přes koncový, zavzpěrovaný sloupek, provleče ruční plastový hřeben a tlakem na rukověť hřebene se přes sloupek síť vypne. V takto vypnutém stavu se síť již standardně přichytí ke sloupkům pomocí nerezových svorek. E. PLOTY S BETONOVÝMI PODHRABOVÝMI DESKAMI Při instalaci oplocení s betonovými podhrabovými deskami pod svařovanou sítí se pro vložení desek mezi sloupky použijí průběžné, resp. koncové, držáky podhrabových desek. Držáky se na sloupky přichytí samořeznými šrouby. Betonové podhrabové desky se volně vloží do držáků podhrabových desek. Po osazení podhrabových desek se pokračuje standardní instalací svařovaných sítí. Systém instalace je stejný, pouze je třeba použít sloupky delší, a to o výšku podhrabové desky, a vzpěry je třeba osazovat do země mimo směr trasy oplocení, a to o cca 10 cm ve směru dovnitř pozemku. Vzpěry se nikdy nearetují na vršek betonové podhrabové desky! F. OPLOCENÍ S PROTIPŘELEZOVÝMI PRVKY NAD OPLOCENÍM Nad svařovanou síť lze instalovat ostnaté dráty nebo žiletkové pásky dvěma způsoby: a) osazením bavoletů na vršek sloupků a instalací 3 řad ostnatého drátu, resp. žiletkové pásky Bavolety jsou obvykle jednoramenné 50cm nástavce sloupků, svírající se sloupkem plotu úhel 45 stupňů, čímž zvyšují plot o cca 30 cm. Bavolety jsou vhodné i pro osazení plotu žiletkovými spirálami. b) instalací 1 5 řad ostnatého drátu, resp. žiletkové pásky, přímo na sloupky nad svařovanou síť pomocí nerezových svorek a kleští U tohoto způsobu zvýšení bezpečnostní úrovně plotu se ostnaté dráty, resp. žiletkové pásky, instalují přímo na sloupky nad svařovanou síť v obvyklé vzdálenosti cm od sebe. Při této variantě je nezbytné počítat s proporcionálně delšími sloupky v závislosti na počtu řad ochranných prvků. 39

40 NÁVOD NA MONTÁŽ SVAŘOVANÝCH PANELŮ PILOFOR A. INSTALACE OPLOCENÍ V PŘÍMÉM SMĚRU V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 15 do 23 cm pro sloupky ve vzdálenosti 253 cm na střed díry od sebe. Díry musí sahat do nezámrzné hloubky, a to nejméně do 80 cm. Do připravených děr se osadí typové sloupky Ideal, odpovídající délky, správně výškově osazené. Koncové, průběžné a rohové sloupky se při tomto typu oplocení nerozlišují. Pro betonování sloupků je vhodné připravit si předem dřevěnou šablonu (viz obr.). Sloupky musí po zabetonování být zcela přesně zarovnány směrově, výškově, musí být přesně vzdáleny od sebe a musí být ve zcela kolmé pozici. Po zabetonování sloupků je nezbytné před osazením panelů na sloupky nechat beton vždy řádně zatuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. Vzpěry se při tomto typu oplocení nepoužívají. Na zabetonované sloupky postupně připevníme panely tak, že krajním okem panelu přes svislý drát navlečeme objímku, kterou poté převlečeme přes kulatý sloupek. Mezi čelistmi objímky musí být sevřen svislý drát panelu. Při svírání objímek si pomůžeme svěracím nástrojem k přiblížení volných konců (např. sika kleště ); v okamžiku největšího přiblížení konců spojíme šroub s matkou a silně dotáhneme. Sousední panely zafixujeme na sloupku odpovídajícím počtem plastových objímek (podle výšky panelů viz tabulka) tak, že do jedné objímky osadíme vždy oba dva sousední panely. Je-li panel opatřen prolisy (Pilofor Classic, Light, Pro, Promo), umístíme příchytku vždy pod spodní vodorovný drát každého prolisu. Není-li panel opatřen prolisy (Pilofor Super, Super Strong), umístíme odpovídající počet příchytek rovnoměrně po celé výšce panelu, avšak vždy pod vodorovný drát B. INSTALACE OPLOCENÍ PŘI ZMĚNĚ SMĚRU Oplocení v rohu (jakákoli změna směru trasy oplocení) se realizuje shodně s rovným oplocením s jedinou výjimkou a tou je vzdálenost rohového sloupku od sousedních zde je vzdálenost sloupků na střed sloupku 251 cm. C. INSTALACE OPLOCENÍ VE SVAHU A PŘI ZMĚNĚ VÝŠKY Panely Pilofor je možné instalovat pouze a jedině ve vodorovné pozici. Panely nikdy nekopírují terén, nepřizpůsobují se sklonu terénu. V případě realizace oplocení ve svahu se sousední panely na sloupku navzájem výškově oddělí. Vzniknou tak na sloupku dva zuby jeden nahoře a jeden dole. Počet příchytek na takovém sloupku se zvyšuje o 2 kusy oproti standardní instalaci pro zafixování horního a spodního konce odskočeného panelu. Je nezbytné pamatovat na požadavek použití delších sloupků oplocení v místech výškových odskoků. Doporučený nejvyšší výškový odskok je 20 cm. 50 VÝŠKA PANELŮ POČET PŘÍCHYTEK u průběžných a koncových sloupků* 1030 mm mm /1530 mm mm mm mm 6 * u rohových sloupků je počet příchytek na sloupek vyšší 40

41 NA KULATÉ SLOUPKY IDEAL D. INSTALACE PANELŮ NA KONCI TRASY OPLOCENÍ Panely Pilofor je možné zkracovat podle potřeby a podle požadované délky úseku oplocení, a to vždy v násobku vzdálenosti vertikálních drátů. Instalace zkráceného panelu se pak provádí shodně s instalací standardní, resp. s instalací při změně směru nebo v odskocích. E. OPLOCENÍ S BETONOVÝMI PODHRABOVÝMI DESKAMI POD PANELY Při instalaci oplocení s betonovými podhrabovými deskami pod panely se pro vložení desek mezi sloupky použijí průběžné, resp. koncové, držáky podhrabových desek. Držáky se na sloupky přichytí samořeznými šrouby. Betonové podhrabové desky se volně vloží do držáků podhrabových desek. Po osazení podhrabových desek se pokračuje standardní instalací panelů. Systém instalace je stejný, pouze je třeba použít sloupky delší, a to o výšku podhrabové desky. F. OPLOCENÍ S PROTIPŘELEZOVÝMI PRVKY NAD OPLOCENÍM Nad panely lze instalovat ostnaté dráty nebo žiletkové pásky dvěma způsoby: a) osazením bavoletů na vršek sloupků a instalací 3 řad ostnatého drátu, resp. žiletkové pásky Bavolety jsou obvykle jednoramenné 50 cm nástavce sloupků, svírající se sloupkem plotu úhel 45 stupňů, čímž zvyšují plot o cca 30 cm. Bavolety jsou vhodné i pro osazení plotu žiletkovými spirálami. b) instalací 1 5 řad ostnatého drátu, resp. žiletkové pásky, přímo na sloupky nad panely U tohoto způsobu zvýšení bezpečnostní úrovně plotu se ostnaté dráty, resp. žiletkové pásky, instalují přímo na sloupky nad panely do předem připravených příchytek napínacího drátu, kterými sloupek osadíme, v obvyklé vzdálenosti cm od sebe. Při této variantě je nezbytné počítat s proporcionálně delšími sloupky v závislosti na počtu řad ochranných prvků. 41

42 STAVEBNÍ PŘIPRAVENOST BRANKY A DVOUKŘÍDLÉ BRÁNY 980 mm, 1130 mm 3060 mm, 3560 mm, 4060 mm mm (doporučená výška) sloupek k bráně a brance 100 sloupek k bráně a brance zámková dlažba, kačírek, tráva atd. sloupek k bráně a brance nearmovaný beton beton třídy 20 nearmovaný beton beton třídy mm výztuž sloupku výztuž sloupku výztuž sloupku půdorys základů 250 osa brány horní zástrč brány dolní zástrč brány středový doraz dvoukřídlé brány Pořadí montážních prací: UPOZORNĚNÍ Montáž provádějte pod odborným dohledem kvalifikovaných osob. Sloupky je třeba zalít betonem! 1) vymezte polohu brány a branky v terénu 2) proveďte výkopy pro základy sloupků brány a sloupku branky do požadované hloubky 3) proveďte bednění pro sokly sloupků 4) připravte výztuž soklů dle schématu a umístěte ji do bednění 5) položte bránu na vodorovný podklad a sestavte ji společně se sloupky; dbejte přitom na to, aby všechny díly byly v jedné rovině 6) takto sestavenou bránu zajistěte proti rozevření pomocí dřevěných, příp. jiných prvků (např. hranoly, desky, profily) 7) sestavený díl ustavte na místě pro zabudování ve svislé poloze, poté opět zkontrolujte polohu všech součástí a zajistěte je proti naklonění nebo převrhnutí 8) pro zachování svislé polohy sloupky podepřete 9) proveďte betonáž soklů pro sloupky 10) proveďte bednění a betonáž doplňkových dílů mezi sloupky; nezapomeňte přitom na aretační prvky brány (ploché železo, trubka) schéma výztuže sloupků zarážka brány sloupek k bráně a brance třmenů L = 114 cm pruty 12 L = 100 cm

43 STAVEBNÍ PŘIPRAVENOST POSUVNÉ BRÁNY osazení kyvného vozíku min mm úroveň terénu dorazový sloupek beton třídy zámková dlažba, kačírek, tráva atd. Všechny posuvné brány jsou standardně dodávány v kompletu, který obsahuje: posuvná brána 1 nosný sloupek 1 dorazový sloupek 1 pojezdové kolečko 1 kyvný vozík 2 (zámek není součástí kompletu) nosný sloupek posuvné brány beton třídy 20 závitová tyč M16 pozinkovaná (není součástí) nosný sloupek posuvné brány osa brány Pořadí montážních činností: osazení kyvného vozíku montáž provádějte pod dozorem osoby s oprávněním pro stavební práce 1) vytyčit polohu brány v terénu 2) provést výkop pro základy pod sloupky a kyvné vozíky 3) zabetonovat sloupky, rozmístit kyvné vozíky podle výkresu a vyvrtat otvory 4) namontovat pojezdové kolečko posuvné brány 5) namontovat zámek brány (není součástí) 6) nasunout bránu na kyvné vozíky b a matky M16 pro vyrovnání posuvné brány rozmístění závitových tyčí na základové desce pro kyvné vozíky zámek posuvné brány hákový 25 b/2b/ b/2b/ min mm a/2 a/2 a/2 a/2 UPOZORNĚNÍ Před zabetonováním sloupků provést zkušební montáž součástí! 20,5 43
