2) Další místo napojení je ze stávajícího venkovního osvětlení a doplňuje VO u nových rodinných domů.

Transkript

1

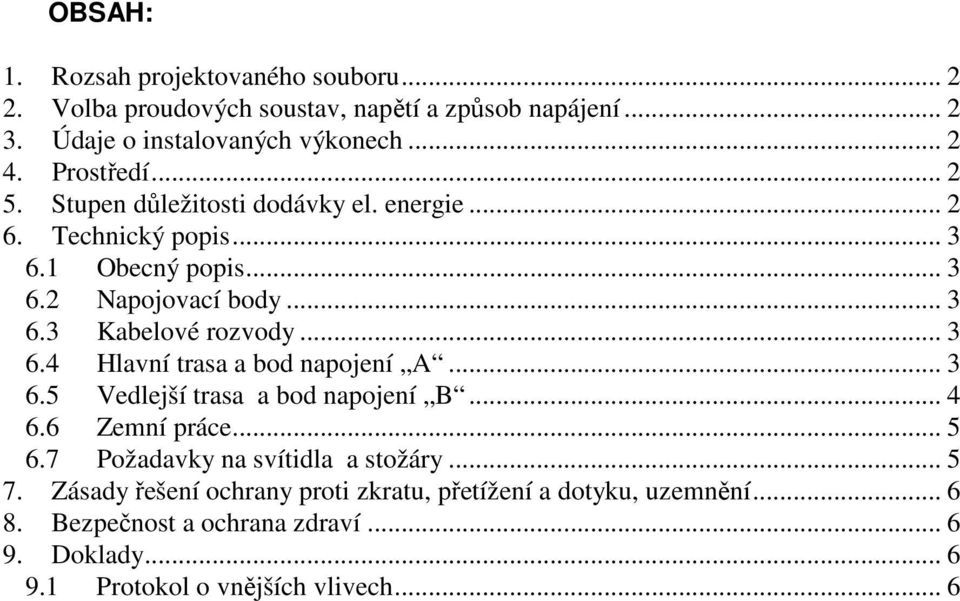

2 1 OBSAH: 1. Rozsah projektovaného souboru Volba proudových soustav, napětí a způsob napájení Údaje o instalovaných výkonech Prostředí Stupen důležitosti dodávky el. energie Technický popis Obecný popis Napojovací body Kabelové rozvody Hlavní trasa a bod napojení A Vedlejší trasa a bod napojení B Zemní práce Požadavky na svítidla a stožáry Zásady řešení ochrany proti zkratu, přetížení a dotyku, uzemnění Bezpečnost a ochrana zdraví Doklady Protokol o vnějších vlivech... 6

3 2 1. Rozsah projektovaného souboru Projektová dokumentace řeší provedení části nového venkovního osvětlení v obci Třeština. Podkladem pro vypracování dokumentace je požadavek investora, situační výkres situace stávajícího venkovního osvětlení, zadané inženýrské sítě v dané lokalitě. Navazuje na projektovou dokumentaci z roku 2003 Kabelové vedení NN, VO Třeština etapa 1+2. Stupeň projektové dokumentace DSP + DPS. 2. Volba proudových soustav, napětí a způsob napájení Venkovní osvětlení řeší uliční osvětlení komunikací a chodníků. Osvětlení je řešeno ve dvou lokalitách. 1) Jako bod napojení je stávající svítidlo A, které je napojeno kabelem AYKY 4Bx16mm 2. Tento kabel je napojen ze stávajícího rozváděče venkovního osvětlení UAVO u č.p.4a.v místě napojení bude umístěna pojistková skříň (pilíř) s pojistkami 3x16A. Alternativně po dohodě s investorem lze místo pilíře zvolit pojistkovou skříň umístěnou na sloupu VO. (Pojistková skříň by byla umístěná ve výšce cca 2,5m a kabel by byl chráněn plastovou chráničkou. Tato varianta je ale vzhledově méně příznivá). Z tohoto místa bude provedeno rozbočení osvětlení na 2 větve. 2) Další místo napojení je ze stávajícího venkovního osvětlení a doplňuje VO u nových rodinných domů. Nedochází zde ani v jednom ke zřízení nového odběrného místa. Rozvodná soustava : 3NPE~50Hz,400 V/TN-C-S 3. Údaje o instalovaných výkonech Celkový instalovaný výkon P i = 1040 W Celkový výpočtový výkon P p = 1040 W Součinitel náročnosti β = 1 Fond pracovní doby t = 3900 hod/rok Celková roční spotřeba A = 4940 kwh/rok (Hodnoty udávají navýšení stávajícího výkonu). 4. Prostředí Viz protokol o vnějších vlivech. 5. Stupen důležitosti dodávky el. energie Dodávka el. energie je zajištěna podle ČSN ve 3. stupni - bez zvláštních opatření. Vyšší stupeň dodávky el. energie nebyl požadován.

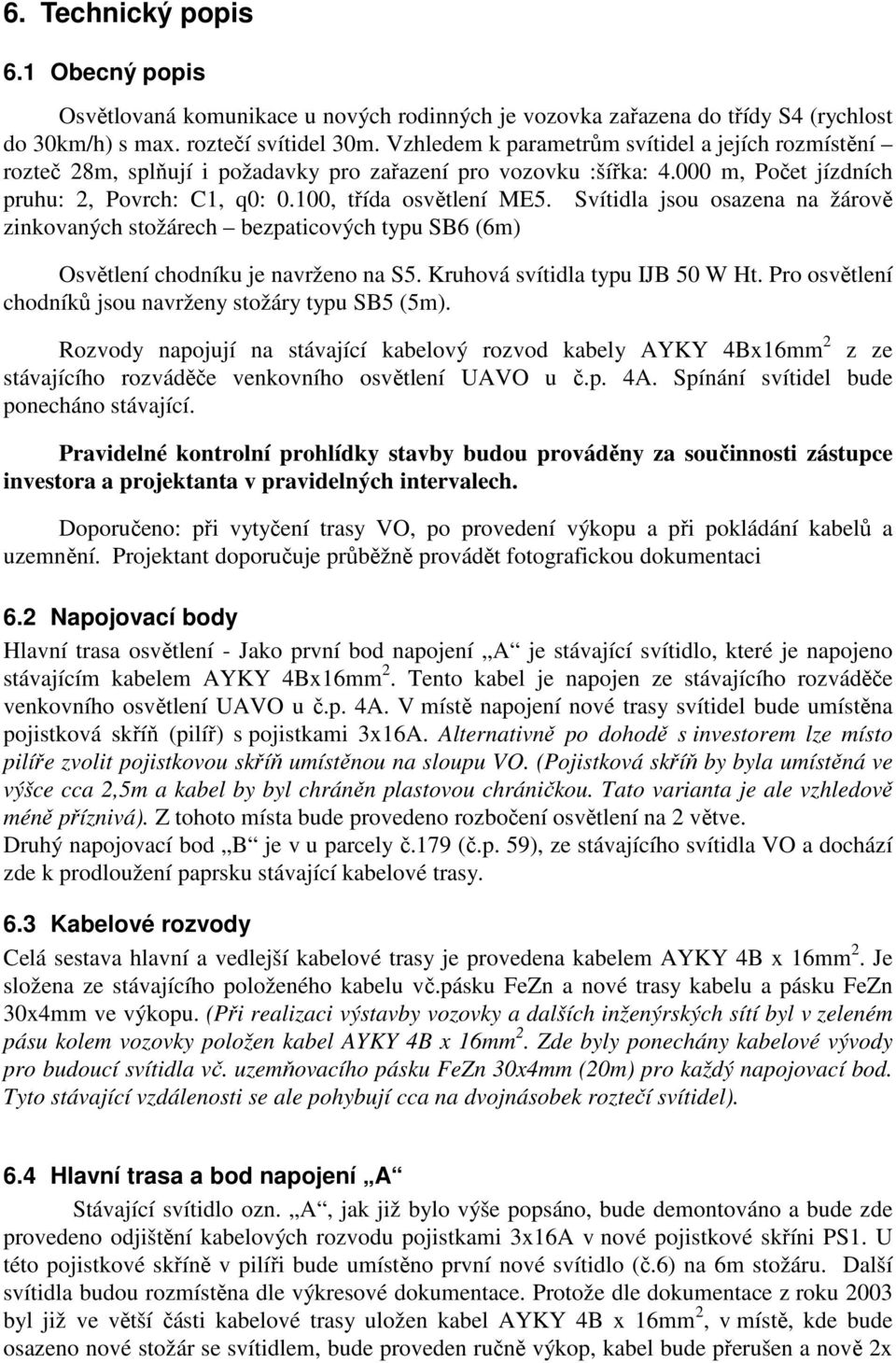

4 3 6. Technický popis 6.1 Obecný popis Osvětlovaná komunikace u nových rodinných je vozovka zařazena do třídy S4 (rychlost do 30km/h) s max. roztečí svítidel 30m. Vzhledem k parametrům svítidel a jejích rozmístění rozteč 28m, splňují i požadavky pro zařazení pro vozovku :šířka: m, Počet jízdních pruhu: 2, Povrch: C1, q0: 0.100, třída osvětlení ME5. Svítidla jsou osazena na žárově zinkovaných stožárech bezpaticových typu SB6 (6m) Osvětlení chodníku je navrženo na S5. Kruhová svítidla typu IJB 50 W Ht. Pro osvětlení chodníků jsou navrženy stožáry typu SB5 (5m). Rozvody napojují na stávající kabelový rozvod kabely AYKY 4Bx16mm 2 z ze stávajícího rozváděče venkovního osvětlení UAVO u č.p. 4A. Spínání svítidel bude ponecháno stávající. Pravidelné kontrolní prohlídky stavby budou prováděny za součinnosti zástupce investora a projektanta v pravidelných intervalech. Doporučeno: při vytyčení trasy VO, po provedení výkopu a při pokládání kabelů a uzemnění. Projektant doporučuje průběžně provádět fotografickou dokumentaci 6.2 Napojovací body Hlavní trasa osvětlení - Jako první bod napojení A je stávající svítidlo, které je napojeno stávajícím kabelem AYKY 4Bx16mm 2. Tento kabel je napojen ze stávajícího rozváděče venkovního osvětlení UAVO u č.p. 4A. V místě napojení nové trasy svítidel bude umístěna pojistková skříň (pilíř) s pojistkami 3x16A. Alternativně po dohodě s investorem lze místo pilíře zvolit pojistkovou skříň umístěnou na sloupu VO. (Pojistková skříň by byla umístěná ve výšce cca 2,5m a kabel by byl chráněn plastovou chráničkou. Tato varianta je ale vzhledově méně příznivá). Z tohoto místa bude provedeno rozbočení osvětlení na 2 větve. Druhý napojovací bod B je v u parcely č.179 (č.p. 59), ze stávajícího svítidla VO a dochází zde k prodloužení paprsku stávající kabelové trasy. 6.3 Kabelové rozvody Celá sestava hlavní a vedlejší kabelové trasy je provedena kabelem AYKY 4B x 16mm 2. Je složena ze stávajícího položeného kabelu vč.pásku FeZn a nové trasy kabelu a pásku FeZn 30x4mm ve výkopu. (Při realizaci výstavby vozovky a dalších inženýrských sítí byl v zeleném pásu kolem vozovky položen kabel AYKY 4B x 16mm 2. Zde byly ponechány kabelové vývody pro budoucí svítidla vč. uzemňovacího pásku FeZn 30x4mm (20m) pro každý napojovací bod. Tyto stávající vzdálenosti se ale pohybují cca na dvojnásobek roztečí svítidel). 6.4 Hlavní trasa a bod napojení A Stávající svítidlo ozn. A, jak již bylo výše popsáno, bude demontováno a bude zde provedeno odjištění kabelových rozvodu pojistkami 3x16A v nové pojistkové skříni PS1. U této pojistkové skříně v pilíři bude umístěno první nové svítidlo (č.6) na 6m stožáru. Další svítidla budou rozmístěna dle výkresové dokumentace. Protože dle dokumentace z roku 2003 byl již ve větší části kabelové trasy uložen kabel AYKY 4B x 16mm 2, v místě, kde bude osazeno nové stožár se svítidlem, bude proveden ručně výkop, kabel bude přerušen a nově 2x

5 4 naspojkován s prodloužením kabelu, přes kabelové chráničky přiveden do místa s budoucím stožárem, a bude zde nově vybudované stožárové pouzdro s osazením stožáru. V místech, kde je položen stávající pásek FeZn 30x4, bude přes dvojici svorek SR03 a drát FeZn Ø 10mm stožár přizemněn. (Toto není možné provést v celé trase. Při předchozích stavebních prací nebyl uložen pásek po celé délce trasy, ale jen cca 20m v místě budoucích stožárů). V nové kabelové trase už je položen pásek FeZn 30x4mm po celé délce, a je možné provést přizemnění každého stožáru venkovního osvětlení. Na horním konci nové kabelové trasy VO bude provedeno odbočení ze stožáru VO č.18 a bude provedeno osvětlení chodníku mezi parcelami svítidly EL2, které tvarově zapadá do koncepce osvětlení obce. Svítidla jsou na 5m bezpatkových stožárech - žárově zinkovaných. Stávající kabely VO Stávající kabely VO Levá strana trasa osvětlení Osvětlení chodníku mezi parcelami 6.5 Vedlejší trasa a bod napojení B Vedlejší trasa je napojena ze stávajícího stožáru venkovního osvětlení u parcely č.179 (č.p. 59). Bude provedeno napojení kabelem AYKY 4B x 16mm 2 a doplnění dvou ks svítidel

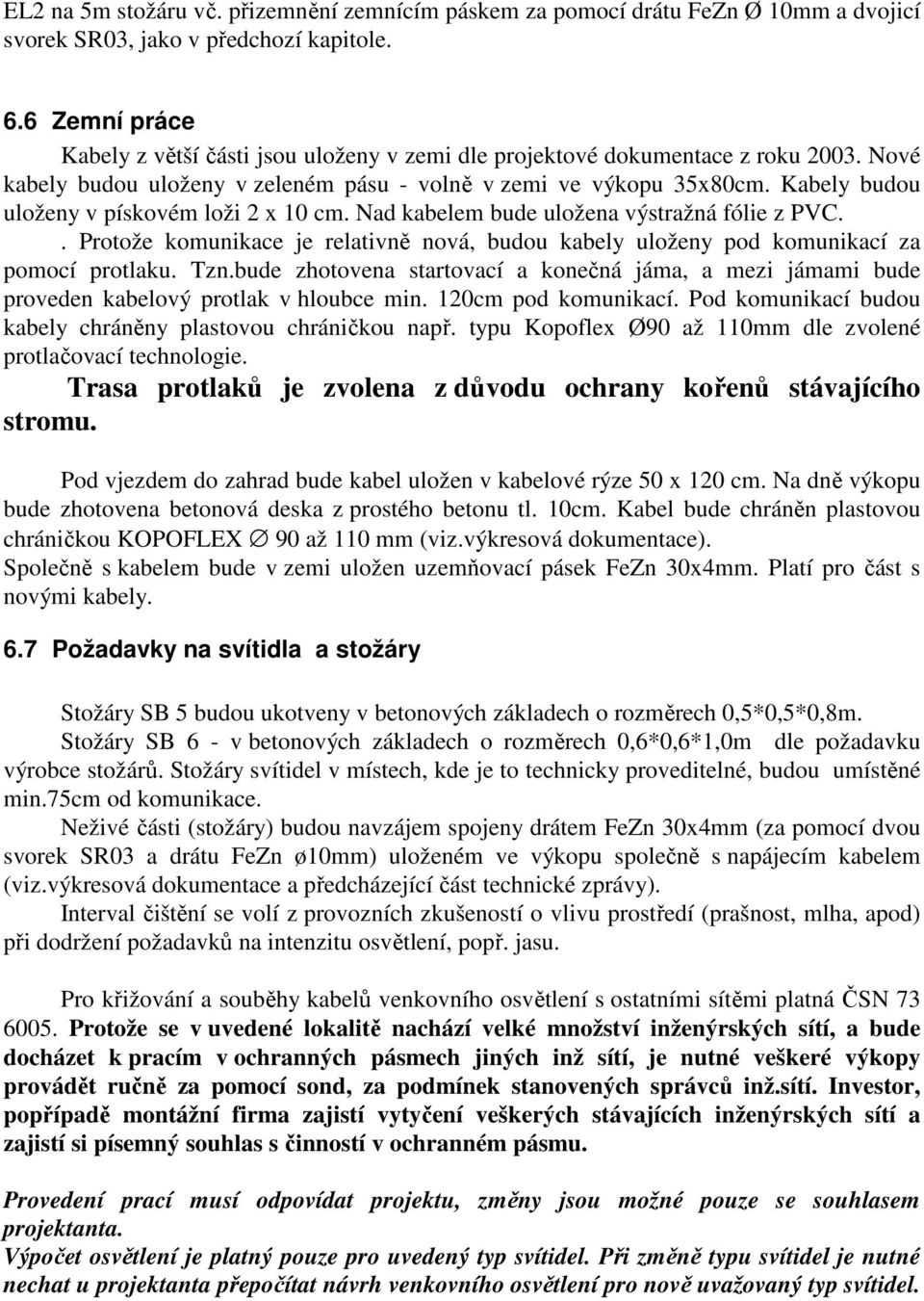

6 5 EL2 na 5m stožáru vč. přizemnění zemnícím páskem za pomocí drátu FeZn Ø 10mm a dvojicí svorek SR03, jako v předchozí kapitole. 6.6 Zemní práce Kabely z větší části jsou uloženy v zemi dle projektové dokumentace z roku Nové kabely budou uloženy v zeleném pásu - volně v zemi ve výkopu 35x80cm. Kabely budou uloženy v pískovém loži 2 x 10 cm. Nad kabelem bude uložena výstražná fólie z PVC.. Protože komunikace je relativně nová, budou kabely uloženy pod komunikací za pomocí protlaku. Tzn.bude zhotovena startovací a konečná jáma, a mezi jámami bude proveden kabelový protlak v hloubce min. 120cm pod komunikací. Pod komunikací budou kabely chráněny plastovou chráničkou např. typu Kopoflex Ø90 až 110mm dle zvolené protlačovací technologie. Trasa protlaků je zvolena z důvodu ochrany kořenů stávajícího stromu. Pod vjezdem do zahrad bude kabel uložen v kabelové rýze 50 x 120 cm. Na dně výkopu bude zhotovena betonová deska z prostého betonu tl. 10cm. Kabel bude chráněn plastovou chráničkou KOPOFLEX 90 až 110 mm (viz.výkresová dokumentace). Společně s kabelem bude v zemi uložen uzemňovací pásek FeZn 30x4mm. Platí pro část s novými kabely. 6.7 Požadavky na svítidla a stožáry Stožáry SB 5 budou ukotveny v betonových základech o rozměrech 0,5*0,5*0,8m. Stožáry SB 6 - v betonových základech o rozměrech 0,6*0,6*1,0m dle požadavku výrobce stožárů. Stožáry svítidel v místech, kde je to technicky proveditelné, budou umístěné min.75cm od komunikace. Neživé části (stožáry) budou navzájem spojeny drátem FeZn 30x4mm (za pomocí dvou svorek SR03 a drátu FeZn ø10mm) uloženém ve výkopu společně s napájecím kabelem (viz.výkresová dokumentace a předcházející část technické zprávy). Interval čištění se volí z provozních zkušeností o vlivu prostředí (prašnost, mlha, apod) při dodržení požadavků na intenzitu osvětlení, popř. jasu. Pro křižování a souběhy kabelů venkovního osvětlení s ostatními sítěmi platná ČSN Protože se v uvedené lokalitě nachází velké množství inženýrských sítí, a bude docházet k pracím v ochranných pásmech jiných inž sítí, je nutné veškeré výkopy provádět ručně za pomocí sond, za podmínek stanovených správců inž.sítí. Investor, popřípadě montážní firma zajistí vytyčení veškerých stávajících inženýrských sítí a zajistí si písemný souhlas s činností v ochranném pásmu. Provedení prací musí odpovídat projektu, změny jsou možné pouze se souhlasem projektanta. Výpočet osvětlení je platný pouze pro uvedený typ svítidel. Při změně typu svítidel je nutné nechat u projektanta přepočítat návrh venkovního osvětlení pro nově uvažovaný typ svítidel.

7 6 7. Zásady řešení ochrany proti zkratu, přetížení a dotyku, uzemnění Ochrana proti zkratu a přetížení je řešena dle ČSN , ČSN a ČSN od listopadu Ochrana před úrazem elektrickým proudem je dle ČSN ed2 provedena automatickým odpojením od zdroje a zvýšená pospojováním. 8. Bezpečnost a ochrana zdraví Provedení prací musí odpovídat platným normám a předpisům, zvláště pak ČSN , ed2, ed2, , a ostatním souvisejícím normám. Veškeré práce musí být prováděny s pomocí předepsaných pracovních a ochranných pomůcek, při respektování všech příslušných norem a předpisů ČSN, týkajících se provádění prací a bezpečnosti práce. Jestliže dojde při realizaci ke změně oproti projektu, musí být tato změna předem projednána s projektantem a investorem. Na realizovaném projektu proveďte před uvedením do trvalého provozu výchozí revizi podle ČSN Dále dodavatel je povinen předat investorovi "Zprávu o výchozí revizi s uvedením termínů pravidelných revizí. Součástí předávaného materiálu mimo dokumentace skutečného provedení projektu (minimálně v jednom provedení,), musí být i doklady o jakosti a přezkoušení dod.rozváděčů a jiných zařízení. Provozovatel je povinen zajistit v rámci preventivní údržby vykonání předepsaných revizí, kontrol a prohlídek. Tyto práce musí být zajištěny osobami odborně způsobilými ve smyslu vyhlášky ČÚBP. 9. Doklady 9.1 Protokol o vnějších vlivech

8 7 P R O T O K O L č určení o určení vnějších vlivů ( prostředí ) vypracovaný odbornou komisí 1. Složení komise : V Olomouci dne Předseda: Milan Vician Členové: - Ostatní účastníci: Název objektu ( stavby) : " Třeština - výstavba venkovního osvětlení. Podkladem pro vypracování dokumentace je situační výkres situace Třeština. 3. Podklady použité pro vypracování protokolu : Situační výkresy a platné normy ČSN , ed2. 4. Rozhodnutí : Prostředí bylo projektantem elektro stanoveno takto: Teplota okolí Atmosferické podmínky okolí: Nadmořská výška: Výskyt vody: Výskyt cizích těles: Výskyt korozivních nebo znečišťujících látek: Mechanické namáhání: Vibrace: Výskyt rostlinstva nebo plísní: Výskyt živočichů: El. Magnetická,el.statická, ionozující působení: Sluneční záření: Seismické účinky: Bouřková činnost: Pohyb vzduchu: Vítr: Schopnost osob: Dotyk osob s potenciálem země: Podmínky úniku v případě nebezpečí: Povaha zpracovávaných nebo skladovaných látek: Stavební materiály: Konstrukce budov: AA8-(-50 až +40 C) AB8-(-50 až +40 C) AC1 (<2000m) AD2 (možnost padajících kapek) AE4 (lehké vrstvy prachu) AF1(zanedbatelná) AG1 (střední) AH1 (mírné) AK1 (bez nebezpečí) AL1 (bez nebezpečí) AM1 (zanedbatelné) AN1 (nízká) AP1 (zanedbatelné) AQ2 (nepřímé ohrožení) AR2 ( střední) AS2 (malý) BA4 (poučené osoby) BC1 (vyjímečný) BD1 (málo lidí/snadný únik) BE1 (bez významného nebezpečí) CA1 (nehořlavé) CB1 (zanedbatelné nebezpečí)

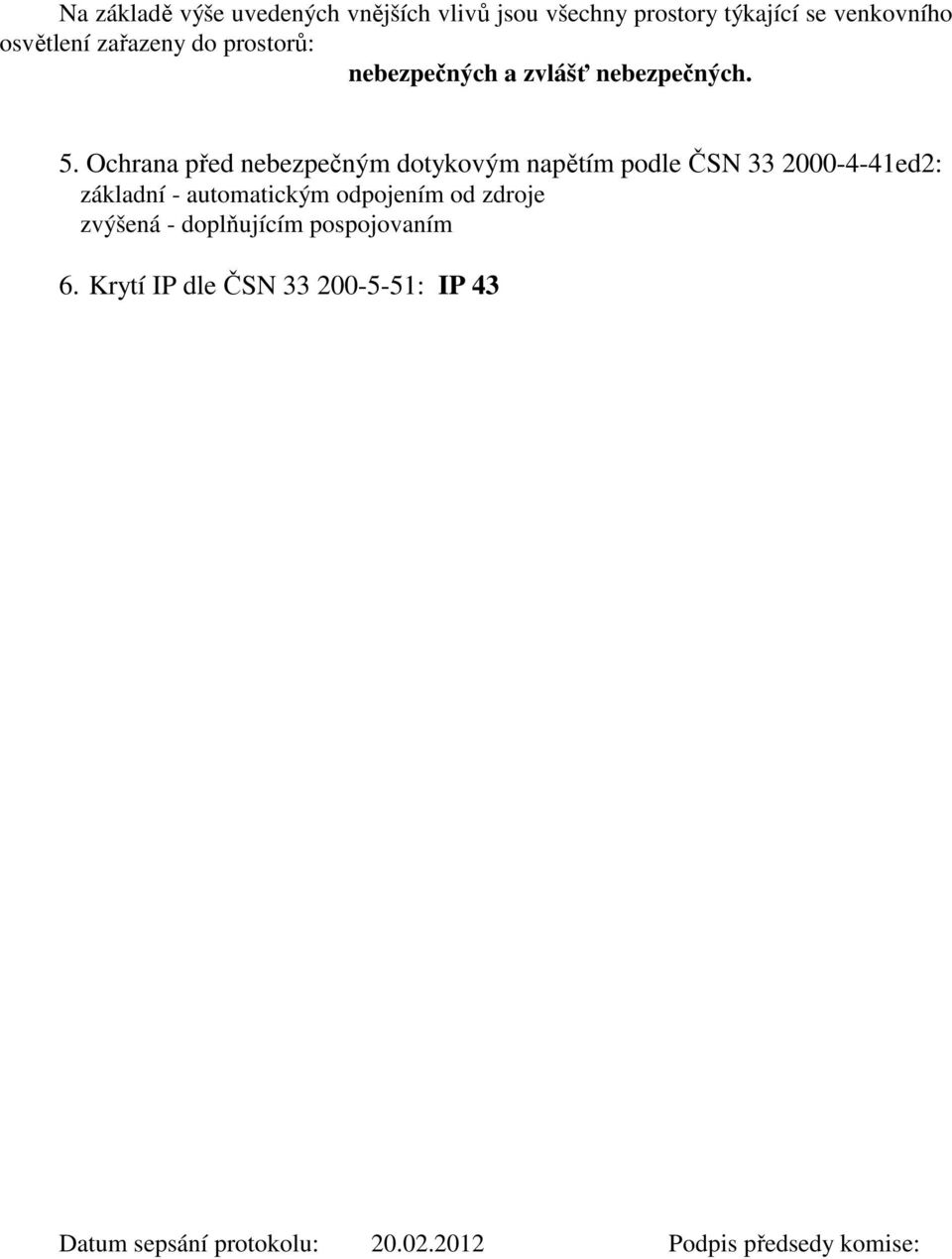

9 8 Na základě výše uvedených vnějších vlivů jsou všechny prostory týkající se venkovního osvětlení zařazeny do prostorů: nebezpečných a zvlášť nebezpečných. 5. Ochrana před nebezpečným dotykovým napětím podle ČSN ed2: základní - automatickým odpojením od zdroje zvýšená - doplňujícím pospojovaním 6. Krytí IP dle ČSN : IP 43 Datum sepsání protokolu: Podpis předsedy komise:
