Kovový zahradní domek GRAND III. Návod k sestavení

Transkript

1 Kovový zahradní domek GRAND III 3015mm(D) X 3000mm(Š) X 2075mm(V) Dříve než začnete: Návod k sestavení Počítejte s tím, že doba nutná k sestavení domku se může pohybovat od 3-10h v závislosti na zručnosti, preciznosti a zkušenostech. V tomto manuálu uvádíme i tipy na to, jak si práci správně rozvrhnout a urychlit. Takže nejprve trošku teorie: - Pozorně si pročtěte návod. Důležité informace a tipy vám pomohou snadněji zahradní domek sestavit. - Informace v tomto manuálu by měly být dostačující k sestavení zahradního domku. Projděte si všechny instrukce ještě než se stavbou začnete a v průběhu sestavení postupujte podle jednotlivých kroků. - Před započetím práce zkontrolujte, zda všechna balení obsahují všechny díly uvedené v tomto manuálu ve správném množství. - Prvních několik kroků vysvětluje jak správně díly k sobě sestavit a vytvořit větší sestavy, které se nakonec spojí dohromady. Seznamte se se spojovacím materiálem, šrouby apod. V balení jsou některé pro jistotu navíc. Plánujte předem: - to rozhodně, a především s ohledem na počasí! - Ujistěte se, že den, kdy budete domek stavět bude bez deště a větru. Dávejte si pozor na mokrou nebo bahnitou zem. - Nesestavujte domek sami, vezměte si na pomoc min. 1 pomocníka. Je lepší, pokud někdo sestavené díly přidrží ve správné poloze, zatímco druhý vše sešroubuje dohromady. Jeden pomocník stačí na běžné činnosti spojené se stavbou, ale pro postavení stěn, doporučujeme pozvat pomocníků více. - Rozvrhněte si, jaký druh nářadí budete ke stavbě potřebovat. Na jaký základ budete domek stavět a jakým způsobem jej k němu připevníte. - Základ musí být rovný a pevný. - Nestavte zahradní domek na místech vystavených velkým poryvům větru. K sestavení domku doporučujeme násl. pomůcky: - Stáčecí metr - Aku šroubovák s křížovým nástavcem

2 - Normální křížový šroubovák - Úhelník - Ráčnový klíč vel.7 a normální klíč stejného rozměru - Tenký pilník - El.brusku - Aku vrtačku, vrták rozměr 2, 2,5 a 3 - Žebřík nebo schůdky - 7 hmoždinek do betonu rozm.6 + šrouby Vybalování dílů: Dávejte pozor při vybalování dílů na to, abyste je nepoškodili, nezohýbali či nepoškrábali. Plechy jsou velmi měkké a snadno se ohnou. Vybalte vše opatrně na rovnou plochu. Neopírejte je o stěny apod. může dojít k zafoukání větru apod. Údržba : - Pro co nejdelší trvanlivost domku jej pravidelně čistěte jak zvenku, tak i zevnitř. Ošetřete škrábance pokud k nim dojde vhodnou barvou nebo prostředky, tak, aby nedošlo k dalšímu poškození povětrnostními vlivy apod. - Střechu udržujte čistou, bez listí a sněhu pomocí koštěte s dlouhou násadou. Těžký sníh může celý domek poškodit nebo dokonce ohrozit zdraví při vstupu do domku. - Udržujte dveře v čistotě, posuvné lišty musí být bez nečistot tak, aby se s nimi dalo bez námahy posouvat. Pravidelně pojezd a lišty ošetřete silikonovým olejem. Dveře nechávejte zavřené a uzamčené, abyste zabránili poškození domku silným větrem. - Pravidelně kontrolujte dotažení šroubů, aby nedocházelo k jejich uvolnění - Vlhkost podklad pod domkem je vhodné odizolovat patřičnou folií apod. Zabráníte tím zvětšené vlhkosti uvnitř a ev. kondenzaci vody na stěnách. - Tip spojené díly umyjte mýdlovou vodou a utěsněte silikonovým těsněním prodávaným v tubě. Neskladujte v domku materiály jako např. chemikálie pro bazény, hořlaviny, výbušniny apod. Při stavbě domku používejte ochranné pomůcky správnou bezpečnost práce! Hrozí nebezpečí pořezání o ostré hrany plechu apod.

3 Seznam dílů

4

5 Krok 1 Správné místo Nejprve najděte pro stavbu domku správné místo. Musí být rovné a s dobrým podkladem. Dbejte na to, aby domek nebyl vystaven velkým poryvům větru. Ideální je, pokud pro konstrukci připravíte betonové základy jako např. pro skleník. Jak uvidíte z našich obrázků, nám pro názornost posloužily betonové obrubníky. - Připravte si místo ke stavbě, srovnejte povrch a rozložte si na něj základnu domku. Z ní jasně uvidíte, kolik místa zabere, ev. jak velké betonové základy připravit. Krok 2 - Základna Spojte základnu z příček od (1) až (4L) pomocí (F1) šroubů. Pak položte vstupní díl (5) na horní část příček (3L) a (3R). Celou sestavu provizorně přišroubujte k základu pomocí šroubů (F1) (doporučujeme) je nahradit dokoupenými šrouby a hmoždinkami pro lepší pevnost. Viz obrázek níže. Dbejte na to, aby základna vytvořila perfektní obdélník.

6 (pozor na ostré hrany) Při stavbě spodní konstrukce se pokuste srovnat všechny otvory v jednotlivých dílech navzájem. Řiďte se především dírami v rohových dílech a těmi, které dosednou na beton. Přeměřte délky všech stran, aby byly shodné. Díl 5 vložte do spodní konstrukce jako poslední. Pokud se u něj všechny díry nekryjí, srovnejte ty na jedné straně a na druhé vyvrtejte nové. Nezapomeňte, že s celou konstrukcí možná budete muset ještě hýbat, aby Vám pasovaly ostatní díly, proto ji v tomto kroku nepřipevňujte k základu! Pouze spojte jednotlivé díly k sobě.

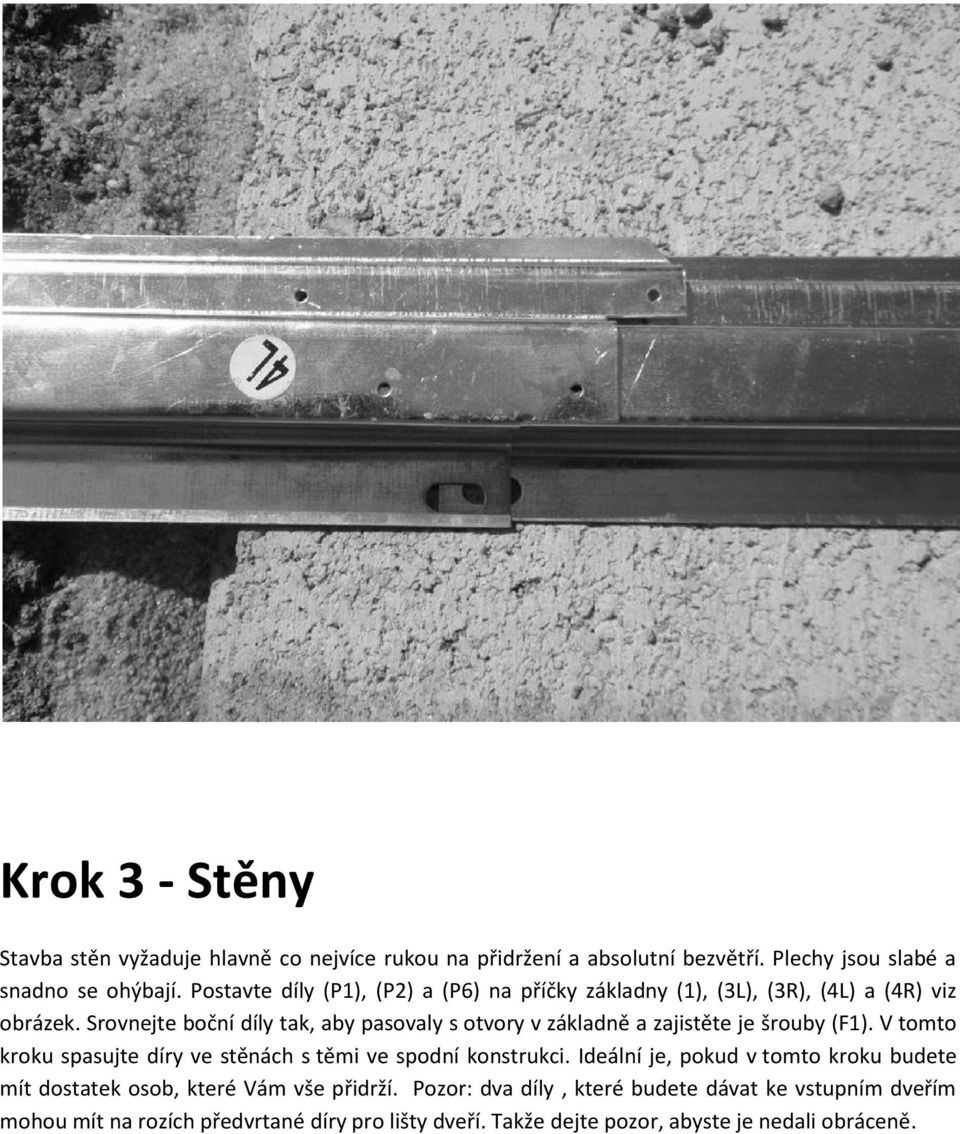

7 Krok 3 - Stěny Stavba stěn vyžaduje hlavně co nejvíce rukou na přidržení a absolutní bezvětří. Plechy jsou slabé a snadno se ohýbají. Postavte díly (P1), (P2) a (P6) na příčky základny (1), (3L), (3R), (4L) a (4R) viz obrázek. Srovnejte boční díly tak, aby pasovaly s otvory v základně a zajistěte je šrouby (F1). V tomto kroku spasujte díry ve stěnách s těmi ve spodní konstrukci. Ideální je, pokud v tomto kroku budete mít dostatek osob, které Vám vše přidrží. Pozor: dva díly, které budete dávat ke vstupním dveřím mohou mít na rozích předvrtané díry pro lišty dveří. Takže dejte pozor, abyste je nedali obráceně.

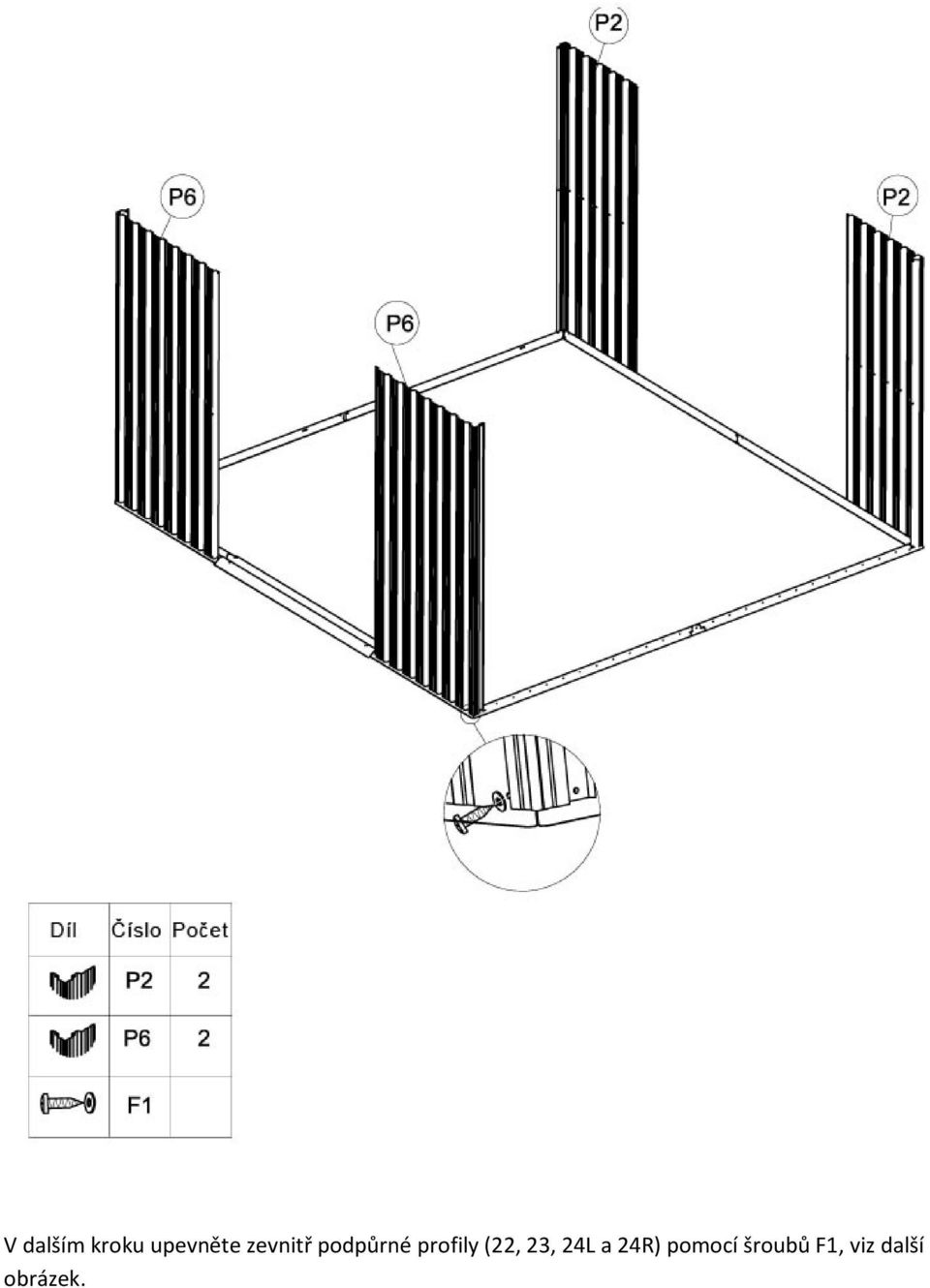

8 V dalším kroku upevněte zevnitř podpůrné profily (22, 23, 24L a 24R) pomocí šroubů F1, viz další obrázek.

9

10 Krok 4 pojezdová lišta Vložte dva díly (G2) horní pojezdy do pojezdové lišty. Dbejte na jejich správnou pozici viz obrázek. Vložte dveřní lištu (6) mezi panely (P1) a pak do ní vsaďte pojízdnou lištu (7) a (8) na vrchol stěn.panelů zevnitř. Srovnejte otvory v lištách s otvory v panelech a sešroubujte šrouby (F1) s podložkou. Dejte pozor na šrouby, které vyčnívají do pojezdu. Tyto budete muset nakonec ubrousit nebo zkrátit tak, aby nebránily hladkému pohybu. Zvažte, ve kterém kroku je zkrátíte tak, aby nevyčnívaly.

11 Krok 5 zpevnění horních hran Umístěte horní příčné lišty (9), (10L), (10R) a 11 na horní okraj stěnových panelů. Srovnejte otvory v lištách s otvory v panelech a sešroubujte pomocí šroubů (F1). Pak vložte stěnové panely (P1), (P2), (P3) mezi příčky základny a horní příčné lišty. Sešroubujte šrouby (F1) s podložkou. Dejte pozor na překrývající pozici

12 Krok 6 lišty dveří Umístěte levý dveřní sloupek (25L) do příčky základny (3L). Vložte do stěnového panelu a pak sloupek přišroubujte pomocí šroubů (F1) s podložkou. To celé také zopakujte pro pravý sloupek (25R).

13 Krok 7 hřeben střechy Umístěte 4 díly štítových panelů (21L) na vrcholek posuvných lišt (7), (8) a zadních horních lišt (10L), (10R). Srovnejte otvory pro šrouby a sešroubujte pomocí šroubů (F1) zevnitř. Pak spojte oba jednotlivé štítové panely (21L) dohromady pomocí spojek (B3), (B1) a (B2) viz obrázek. Správné srovnání děr proveďte pomocí úzkého pilníku.

14 Zajistěte vše pomocí šroubů s maticí (F2).

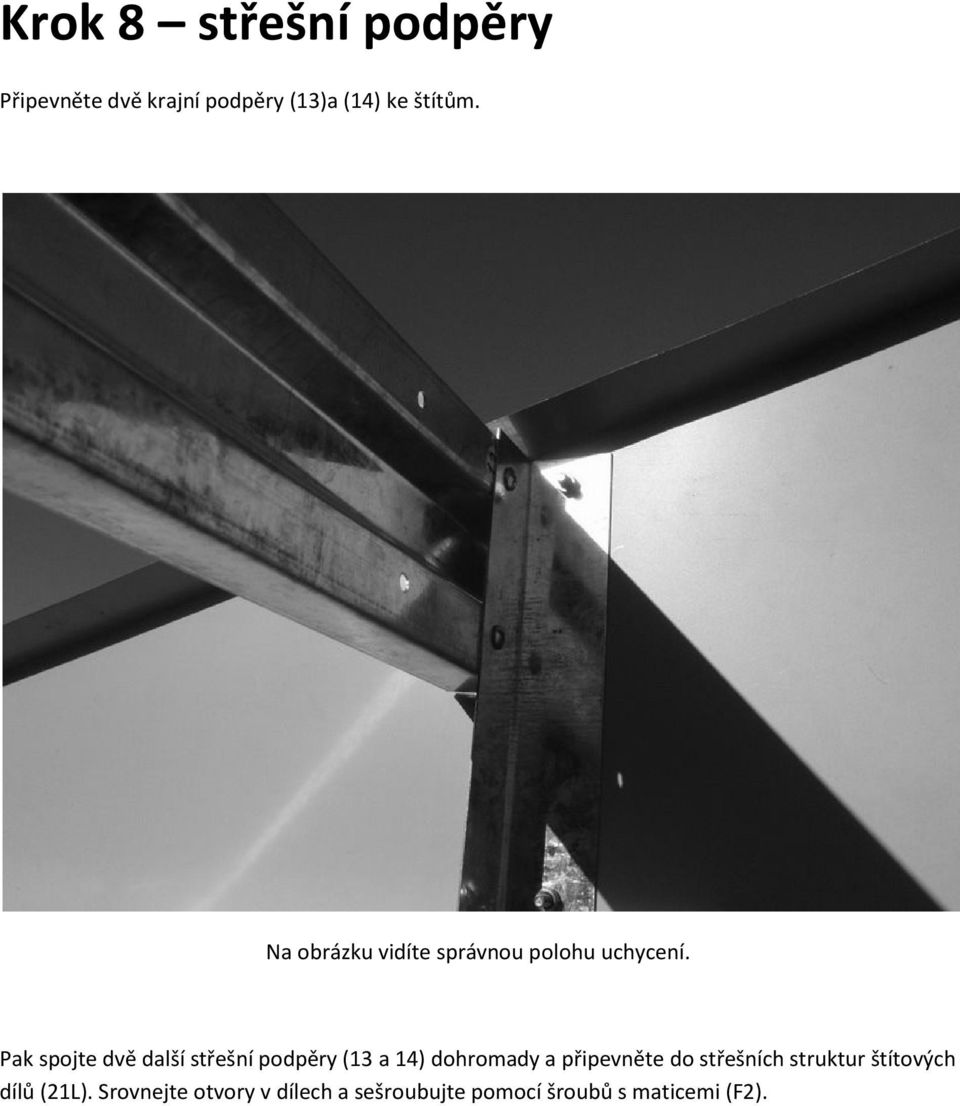

15 Krok 8 střešní podpěry Připevněte dvě krajní podpěry (13)a (14) ke štítům. Na obrázku vidíte správnou polohu uchycení. Pak spojte dvě další střešní podpěry (13 a 14) dohromady a připevněte do střešních struktur štítových dílů (21L). Srovnejte otvory v dílech a sešroubujte pomocí šroubů s maticemi (F2).

16

17 Krok 9 položení střechy Umístěte střešní panely (P4R), (P4L), (P9) a (P7) na vrchol štítového dílu (21L a R). Srovnejte otvory pro šrouby a sešroubujte pomocí šroubů (F1) s podložkami. Ujistěte se, že střešní panel překrývá pozici viz. obrázek níže. Pozn.: Položení plechů střechy je poměrně nejobtížnějším krokem, protože až zde se projeví, zda máte správně postavenou základnu. Pokud Vám nesedí díry střešních plechů s těmi v konstrukci horních obvodových profilů, pak máte zřejmě nepřesnou základnu. Pomůže např. zafixovat již přední rohy stavby k základu a pak pohnout celou zadní stěnou směrem vlevo nebo vpravo. Ve chvíli, kdy většina děr střešních dílů konečně sedí s těmi v lištách, definitivně připevněte základnu k betonovému základu. Rozhodně si dejte tu práci a hledejte nejlepší pozici.

18

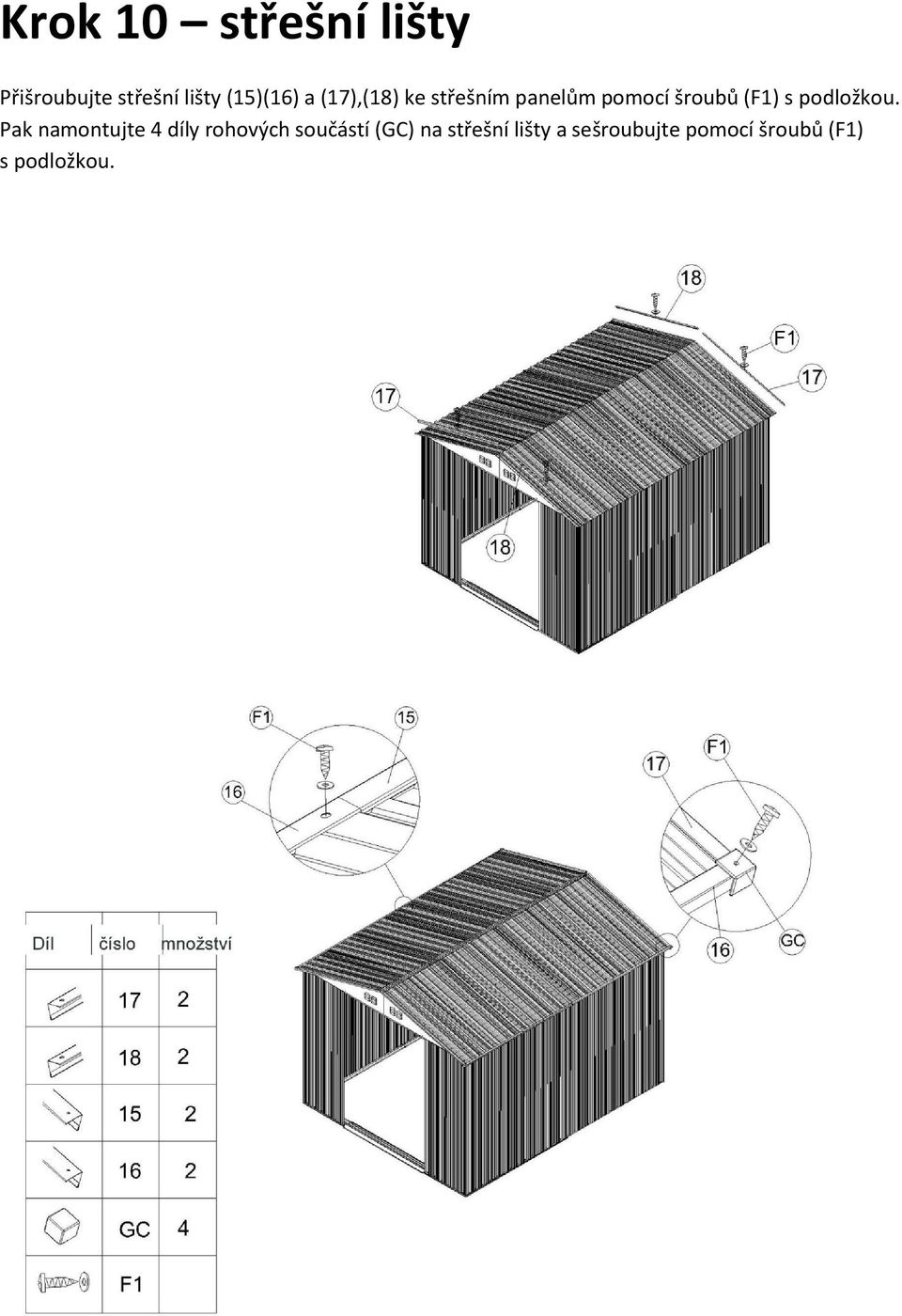

19 Krok 10 střešní lišty Přišroubujte střešní lišty (15)(16) a (17),(18) ke střešním panelům pomocí šroubů (F1) s podložkou. Pak namontujte 4 díly rohových součástí (GC) na střešní lišty a sešroubujte pomocí šroubů (F1) s podložkou.

20 Namontujte horní hřebenovou lištu (19) na střešní panely. Srovnejte otvory pro šrouby a sešroubujte pomocí šroubů (F1) s podložkou. Pak nasuňte koncovky lišty (GE) na oba konce lišty a přišroubujte pomocí šroubů (F1) s podložkou. Viz obrázek. Pozn. : pokud máte velké dilema, jak dosáhnout na prostřední šrouby a správně je zašroubovat do střechy, rozhodně se o ní neopírejte, promáčknete ji. Vyřešte to např. položením dvou polštářů na okraje střechy, aby teprve přes ně ten největší z vás dosáhl bez poškození střechy na šrouby a přišrouboval je tam, kam patří. Věnujte tomuto trošku krkolomnému kroku pozornost, abyste si stavbu neponičili.

21 Krok 11 kompletace dveří Připevněte lištu dveří (20) ke dveřním panelům (D1) a (D2). Pak přišroubujte lištu pojezdu (GD) ke dveřní liště (20) na spodní hranu. Spojte pomocí šroubů s maticemi (F2).

22

23 Připevněte dva díly dveřních klik (D2) ke dveřním panelům pomocí šroubů s maticemi (F2).

24 Zasuňte sestavený dveřní díl do lišty (3L) a ujistěte se, že pojízdný díl (GD) jezdí uvnitř lišty (3L). Pak připevněte horní část dveří do horního pojezdu (G2) pomocí šroubů (F3). Viz obrázek. Pozn.: v tomto kroku můžete narazit na již vzpomínaný problém šroubů, které vyčnívají do pojezdové lišty. Můžete je celkem bez problémů ubrousit pomocí úhlové brusky, ale toto řešení si ušetříte, pokud při stavbě dveřních lišt předem šrouby zkrátíte na správnou délku. Samotný pojezd jsme nakonec přestříkali silikonovým olejem, aby šly dveře lépe pohybovat.

25
