4 pohony bran obsah Profesionální automatizační elektromechanické pohony pro nepřetržitý provoz Pohony pro křídlové brány - pístové pohony ster... 8 Leader... 9 ce Pohony pro křídlové brány - ramenové, pojezdové a podzemní dvantage Wheeler Shark Pohony pro křídlové brány - doplňky a příslušenství Doplňky Pohony pro posuvné brány - výběr pohonů Typy pohonů Roller / Roller MG Mover / Mover MG Cat / Cat R Doplňky pohonů pro posuvné brány Pohony pro garážová vrata - - podstropní a spec. pohony Libra Rallye Swing Pohony pro rolety a rolovací vrata Universal Vjezdové závory Park Plus Řídicí jednotky, ovládací a bezpečnostní prvky Řidicí jednotky Dálkové ovládání Spínače, klávesnice Přísupový bezdotykový systém, fotobuňky, zámky Solární panely, akumulátory a měniče

5 obsah kování a doplňky Profesionální kování a díly pro výrobu vjezdové i závěsné brány Kování pro posuvné brány - nesené a pojezdové Výběr vhodné vjezdové brány Stavební příprava pro nesené brány C profily, vozíky a doplňky pro samonosné brány Stavební příprava pro pojezdové posuvné brány Kladky pro pojezdové brány Profily pro pojezdové brány Horní držáky a olivy Kování pro zavěšená a skládací vrata Popis a rozkreslení vrat Kolejnice, držáky a spodní vedení Vozíky Kování pro křídlové brány Popis a stavební příprava Panty Panty pružinové Vratové dorazy a dveřní zarážky Stavěče a zemní protikusy zarážek Mechanické a elektrické zámky Kliky, madla Pružinové zavírače Ostatní kovové a plastové díly Kovová víčka a plastové zátky

6 vjezdové brány Vítáme vás a těšíme se na naši spolupráci NÍZÍME VÁM VELMI ŠIROKÝ ZÁĚR NÍDKY POHONŮ pro malé i velké křídlové i posuvné brány, garážová vrata, vjezdové závory, parkovací systémy včetně doplňků k ochraně a ovládání, přístupové systémy, možnosti propojení s domácím automatizovaným a zabezpečovacím systémem, dálkovým ovládáním, GSM systémy, GSM alarmy a další elektronické doplňky pro domácnost a garáže. EZPEČNOST PŘEDEVŠÍM! Toto motto je při plánování vjezdové brány velmi důležité a velká část zákazníků toto opomíjí. Naše firma a výrobce pohonů PROTECO velmi dbáme na to, aby všechny dodávané komponenty splňovaly všechny velmi přísné normy a standardy Evropské legislativy. Montážní a zvýhodněné sady pohonů s označením (KIT...) jsou vybaveny řídicí elektronikou, kde jsou nastavitelné funkce časů, síly přítlaku a chodu motoru, zpomalené rozjezdy a dojezdy, možnost připojení až dvou párů ochranných fotobuněk (1. v ose brány a 2. v prostoru dosahu otevřených křídel). Testy fotobuněk a motorů, ochranné zemnící svorky, možnost připojení ochranného bezpečnostního STOP tlačítka, informačního majáku, možnosti jen částečného otevření pro průchod osob se samostatným nastavením parametrů apod. KVLIT všech typů pohonů je velmi vysoká a předčí všechny standardní podmínky výroby nařízené normou EU. Tyto pohony mají doživotní garanci chodu bez opotřebení, všechny komponenty jsou navrhnuty a vyrobeny tak, aby snesly těžké i extrémní podmínky provozu i ve velmi náročných letních i zimních obdobích. RYCHLÝ KVLITNÍ SERVIS. Nikdy se neubráníme tomu, aby se nějaký přístroj i ten nejkvalitnější někdy porouchal z důvodu (výrobní vady, špatného používání, mechanického poškození při havárii, silného větru apod.). Z tohoto důvodu máme vlastní velmi kvalifikovaný servis pro záruční i pozáruční opravy. Kvalita pohonů je garantována prodlouženou 3letou záruční lhůtou. NŠE FILOZOFIE MRKETING. Jsme velmi otevřenou a dynamickou firmou, a proto otevíráme prostor pro koncové zákazníky, kteří mají zajištěn vlastní servis (dodáváme podrobné montážní manuály i pro laiky + stálá tel. poradenská služba) a také vítáme všechny montážní a obchodní firmy z celé České republiky, kterým poskytujeme zvýhodněné ceny, marketingovou podporu, bezplatné školení techniků a také případné zákazníky v operační oblasti, kteří kontaktují naši společnost s poptávkou na kompletní zajištění výroby vjezdové brány a nebo jen montáž pohonu na již stávající bránu. OJEDNÁVKY DODÁNÍ ZOŽÍ. Naše prodejny v Č. udějovicích a v Praze nejsou jediným místem, kde můžete zakoupit naše pohony, kování a elektronické doplňky. a jsou náše elektronické obchody, kde jsou uvedeny všechny potřebné informace včetně koncové prodejní nebo obchodní ceny ( cena se automaticky zobrazí při vašem přihlášení), popisu, fotografií i montážních manuálů. Zde si můžete doma i v práci objednat v klidu požadované zboží a my Vám jej do 24 hodin zašleme na dobírku na požadovanou adresu. Velkou výhodou takto objednaného a dodaného zboží je, že máte 14denní lhůtu na vrácení neporušeného a nepoužitého zboží i bez udání důvodu. VÝHODNÉ NÁKUPY KOMPLETNÍCH SD. Pro zjednodušení nákupu a pro lepší orientaci zákazníka nabízíme pohony a kování v kompletních sadách určené k montáži jak pro jednokřídlovou, tak i pro dvoukřídlovou bránu, posuvnou bránu do boku tzv. samonosnou nebo pojezdovou, sady pro garážová vrata apod. Sady ( KIT...) jsou dodávány včetně držáků pohonů, šroubů konektorů pro kompletní montáž. Správný výběr typu vjezdové brány SPRÁVNÝ VÝĚR POHONU DRUH RÁNY. Nejdůležitější je správná volba při výběru druhu vjezdové brány. Správnému výběru přikládejte velkou pozornost, protože špatná volba výběru typu brány může vést ke zbytečným komplikacím. Při výběru posuvné brány nezapomeňte, že máte na výběr bránu pojezdovou po kladkách na profilu připevněném na zemi a nebo samonosnou vynesenou C profilem na dvou vozíkách instalovaných na boku vjezdové brány a brána je vynesena nad zemí. Nezapomeňte, že tato brána potřebuje při plném otevření volnou plochu (délku podél plotu) minimálně o 1,4x delší, než je délka průjezdové šíře brány. U posuvné brány pojezdové po zemi je to pouze délka brány, jako je průjezdová šíře. U křídlové brány boční volnou plochu nepotřebuje, ale zase je nutné brát na zřetel, že křídla brány, pokud se otevírají dovnitř, potřebují volnou plochu do dosahu otevřených křídel. OCHRNNÉ FOTOUŇKY. Je na vás, jak se rozhodnete a který typ brány preferujete, ale v případě, že se rozhodnete pro bránu křídlovou, doporučujeme Vám nainstalovat ochranné fotobuňky v ose zavřené brány (fotobuňka je součást sady) a také v ose dosahu otevřeného křídla (možnost dokoupení fotobuňky RF 36, RF 33, RF 03). V případě výběru posuvné brány postačí instalovat fotobuňku v ose brány (je součástí sady). 6

7 křídlové brány Typy pohonů pro křídlové brány SPRÁVNÝ VÝĚR POHONU. Víme, že ne všechny křídlové brány jsou stejné. Znalosti a zkušenosti výrobce PROTECO vedlo k vývoji kompletní řady spolehlivých pohonů schopných lehce ovládat všechny varianty instalací. Zákazník si může pohodlně vybrat mezi různými verzemi pohonů pro různé typy instalací dle typy rámů brány, sloupků, funkčnosti a omezení prostoru. TYPY POHONŮ PRO KŘÍDLOVÉ RÁNY. V široké nabídce pohonů pro křídlové brány jsou 3 typy modelů pístových pohonů ster, Leader, ce v několika velikostech dle velikosti délky křídla brány, dále nabízíme ramenové pohony dvantage, podzemní pohony Shark a pojezdové pohony Wheeler. Pístové pohony jsou vhodné pro všechny typy bran, které se otevírají dovnitř. Je možné je instalovat i pro brány, které se otevírají ven s pomocí držáků VD nebo VM. Počítejte s tím, že průjezdný prostor brány se zúží o 20cm - 30cm na každé straně křídlové brány dle verze použitého pohonu. Ramenové pohony jsou vhodné pro brány se zděnými sloupky a pro brány, kde chcete otevírat křídla dovnitř nebo ven. Požadovaný směr určíte podle typu montáže pohonu a jeho nastavení. Při otevírání brány ven průjezdný prostor nezúžuje. Podzemní pohony se instalují na historicky cenné brány, na brány, kde nechcete instalovat pístové pohony hlavně kvůli designu. Pohony se instalují do zemního kovového boxu pod bránu a mohou otevírat bránu dovnitř nebo ven. Pojezdové pohony se instalují na masivní i lehké konstrukčně nestabilní brány. Podmínkou je zpevněná plocha (beton, dlažba, asfalt apod.) tak, aby mohl pohon s pogumovaným kolečkem pojíždět po zemi. Pohon umí otevírat bránu do libovolného úhlu dovnitř nebo ven a zdolá převýšení až 20cm. Proto je pohon vhodný i pro vjezdy se stoupáním nebo klesáním a pro brány, kde je nutné otevírat bránu do většího úhlu. 7

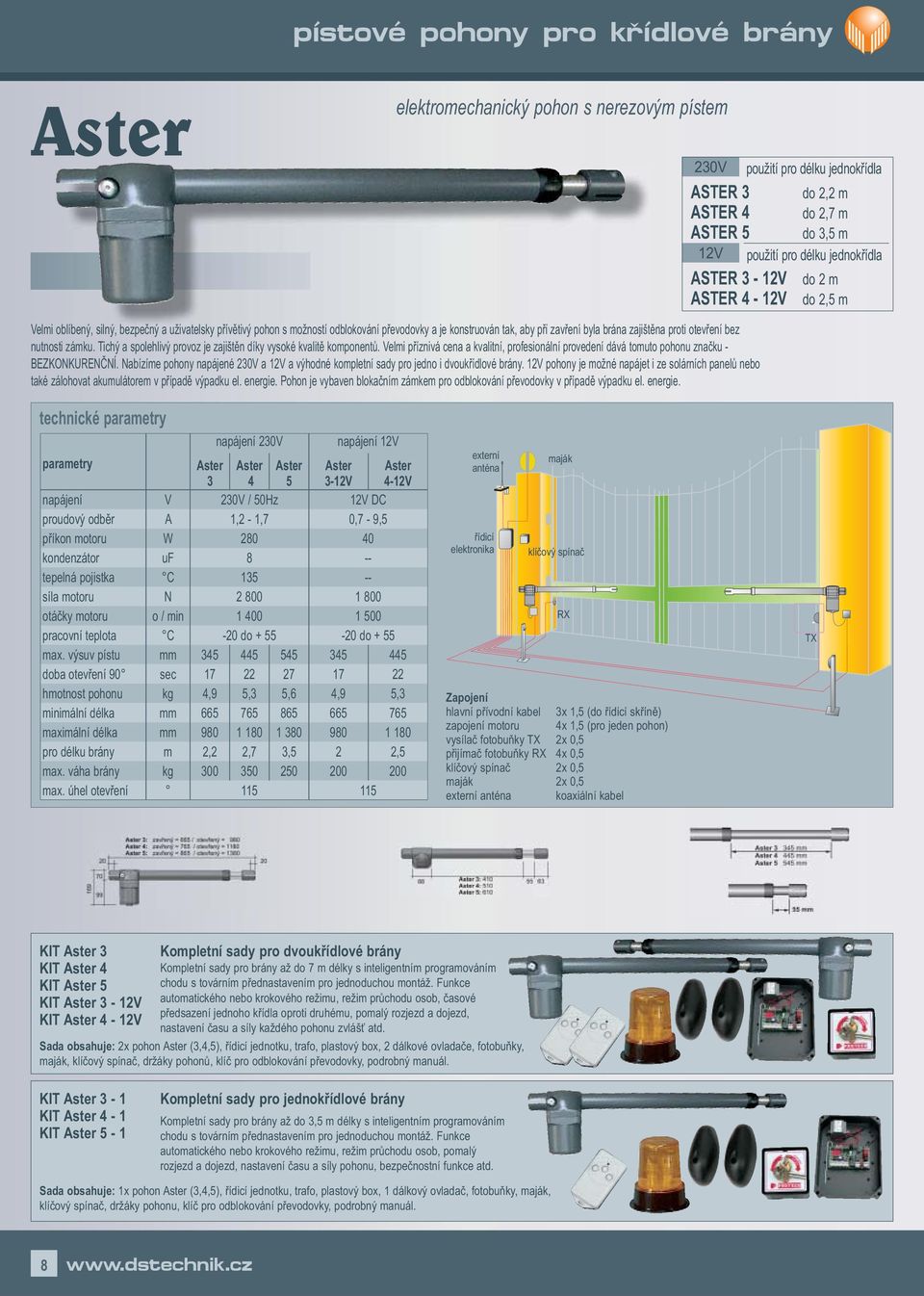

8 pístové pohony pro křídlové brány ster elektromechanický pohon s nerezovým pístem 230V použití pro délku jednokřídla STER 3 do 2,2 m STER 4 do 2,7 m STER 5 do 3,5 m 12V použití pro délku jednokřídla STER 3-12V do 2 m STER 4-12V do 2,5 m Velmi oblíbený, silný, bezpečný a uživatelsky přívětivý pohon s možností odblokování převodovky a je konstruován tak, aby při zavření byla brána zajištěna proti otevření bez nutnosti zámku. Tichý a spolehlivý provoz je zajištěn díky vysoké kvalitě komponentů. Velmi příznivá cena a kvalitní, profesionální provedení dává tomuto pohonu značku - EZKONKURENČNÍ. Nabízíme pohony napájené 230V a 12V a výhodné kompletní sady pro jedno i dvoukřídlové brány. 12V pohony je možné napájet i ze solárních panelů nebo také zálohovat akumulátorem v případě výpadku el. energie. Pohon je vybaven blokačním zámkem pro odblokování převodovky v případě výpadku el. energie. technické parametry napájení 230V napájení 12V parametry ster 3 ster 4 ster 5 ster 3-12V ster 4-12V napájení V 230V / 50Hz 12V DC proudový odběr 1,2-1,7 0,7-9,5 příkon motoru W kondenzátor uf 8 -- tepelná pojistka C síla motoru N otáčky motoru o / min pracovní teplota C -20 do do + 55 max. výsuv pístu doba otevření 90 sec pohonu 4,9 5,3 5,6 4,9 5,3 minimální délka maximální délka pro délku brány m 2,2 2,7 3,5 2 2,5 max. váha brány max. úhel otevření externí anténa řídicí elektronika maják klíčový spínač RX Zapojení hlavní přívodní kabel zapojení motoru vysílač fotobuňky TX 2x 0,5 přijímač fotobuňky RX 4x 0,5 klíčový spínač 2x 0,5 3x 1,5 (do řídicí skříně) 4x 1,5 (pro jeden pohon) maják 2x 0,5 externí anténa koaxiální kabel TX KIT ster 3 KIT ster 4 KIT ster 5 KIT ster 3-12V KIT ster 4-12V Kompletní sady pro dvoukřídlové brány Kompletní sady pro brány až do 7 m délky s inteligentním programováním chodu s továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim průchodu osob, časové předsazení jednoho křídla oproti druhému, pomalý rozjezd a dojezd, nastavení času a síly každého pohonu zvlášť atd. Sada obsahuje: 2x pohon ster (3,4,5), řídicí jednotku, trafo, plastový box, 2 dálkové ovladače, fotobuňky, maják, klíčový spínač, držáky pohonů, klíč pro odblokování převodovky, podrobný manuál. KIT ster 3-1 KIT ster 4-1 KIT ster 5-1 Kompletní sady pro jednokřídlové brány Kompletní sady pro brány až do 3,5 m délky s inteligentním programováním chodu s továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim průchodu osob, pomalý rozjezd a dojezd, nastavení času a síly pohonu, bezpečnostní funkce atd. Sada obsahuje: 1x pohon ster (3,4,5), řídicí jednotku, trafo, plastový box, 1 dálkový ovladač, fotobuňky, maják, klíčový spínač, držáky pohonu, klíč pro odblokování převodovky, podrobný manuál. 8

9 pístové pohony pro křídlové brány Leader elektromechanický pohon s nerezovým pístem 230V použití pro délku jednokřídla LEDER 3 do 2,2 m LEDER 4 do 2,7 m LEDER 5 do 3,5 m 12V použití pro délku jednokřídla LEDER 3-12V do 2 m LEDER 4-12V do 2,5 m ezpečný, silný a uživatelsky přívětivý pohon s možností častějšího chodu díky odolnější tepelné pojistce motoru. Možnost odblokování převodovky při výpadku el. energie klíčkem a je konstruován tak, aby při zavření byla brána zajištěna proti otevření bez nutnosti zámku. Tichý a spolehlivý provoz je zajištěn díky vysoké kvalitě komponentů. Nabízíme pohony napájené 230V a 12V a výhodné kompletní sady pro jedno i dvoukřídlové brány. 12V pohony je možné napájet i ze solárních panelů nebo také zálohovat akumulátorem.v případě výpadku el. energie. technické parametry napájení 230V napájení 12V parametry Leader Leader Leader Leader Leader V 4-12V napájení V 230V / 50Hz 12V DC proudový odběr 1,2-1,7 0,7-9,5 příkon motoru W kondenzátor uf 8 -- tepelná pojistka C síla motoru N otáčky motoru o / min pracovní teplota C -20 do do + 55 max. výsuv pístu doba otevření 90 sec pohonu 5,1 5,5 5,8 5,1 5,5 minimální délka maximální délka pro délku brány m 2,2 2,7 3,5 2 2,5 max. váha brány max. úhel otevření externí anténa řídicí elektronika maják klíčový spínač RX Zapojení hlavní přívodní kabel zapojení motoru vysílač fotobuňky TX 2x 0,5 přijímač fotobuňky RX 4x 0,5 klíčový spínač 2x 0,5 3x 1,5 (do řídicí skříně) 4x 1,5 (pro jeden pohon) maják 2x 0,5 externí anténa koaxiální kabel TX KIT Leader 3 KIT Leader 4 KIT Leader 5 KIT Leader 3-12V KIT Leader 4-12V Kompletní sady pro dvoukřídlové brány Kompletní sady pro brány až do 7 m délky s inteligentním programováním chodu s továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim průchodu osob, časové předsazení jednoho křídla oproti druhému, pomalý rozjezd a dojezd, nastavení času a síly každého pohonu zvlášť atd. Sada obsahuje: 2x pohon Leader (3,4,5), řídicí jednotku, trafo, plastový box, 2 dálkové ovladače, fotobuňky, maják, klíčový spínač, držáky pohonů, klíč pro odblokování převodovky, podrobný manuál. KIT Leader 3-1 KIT Leader 4-1 KIT Leader 5-1 Kompletní sady pro jednokřídlové brány Kompletní sady pro brány až do 3,5 m délky s inteligentním programováním chodu s továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim průchodu osob, pomalý rozjezd a dojezd, nastavení času a síly pohonu, bezpečnostní funkce atd. Sada obsahuje: 1x pohon Leader (3,4,5), řídicí jednotku, trafo, plastový box, 1 dálkový ovladač, fotobuňky, maják, klíčový spínač, držáky pohonu, klíč pro odblokování převodovky, podrobný manuál. 9

10 pístové pohony pro křídlové brány ce elektromechanický pohon s nerezovým pístem 230V použití pro délku jednokřídla CE 3 do 3,5 m CE 4 do 4,5 m 12V použití pro délku jednokřídla CE 3-12V do 2.4 m CE 4-12V do 2,8 m Jedinečná konstrukce nového pohonu ce se speciálním patentovým tříložiskovým uložením pístu a převodovky pro bezproblémový chod i ve velmi náročných podmínkách. Pohon je určen pro nejnáročnější zákazníky, kteří kladou důraz na design a na vysokou spolehlivost. Pohon ce je určen i pro náročné provozy s častým chodem. Možnost odblokování převodovky při výpadku el. energie klíčkem a je konstruován tak, aby při zavření byla brána zajištěna proti otevření bez nutnosti zámku. Tichý a spolehlivý provoz je zajištěn díky vysoké kvalitě komponentů. Nabízíme pohony napájené 230V a 12V a výhodné kompletní sady pro jedno i dvoukřídlové brány. 12V pohony je možné napájet i ze solárních panelů nebo také zálohovat akumulátorem v případě výpadku el. energie. technické parametry parametry napájení 230V napájení 12V ce 3 ce 4 ce 3-12V ce 4-12V napájení V 230V / 50Hz 12V DC proudový odběr 1,2-1,7 0,7-9,5 příkon motoru W kondenzátor uf tepelná pojistka C síla motoru N otáčky motoru o / min pracovní teplota C -20 do do + 55 max. výsuv pístu doba otevření 90 sec pohonu 7,1 7,3 7,0 7,2 minimální délka maximální délka pro délku brány m 3,5 4,5 2 2,5 max. váha brány max. úhel otevření externí anténa řídicí elektronika klíčový spínač maják RX Zapojení hlavní přívodní kabel zapojení motoru vysílač fotobuňky TX 2x 0,5 přijímač fotobuňky RX 4x 0,5 klíčový spínač 2x 0,5 3x 1,5 (do řídicí skříně) 4x 1,5 (pro jeden pohon) maják 2x 0,5 externí anténa koaxiální kabel TX KIT ce 3 KIT ce 4 KIT ce 12V - 3 KIT ce 12V - 4 Kompletní sady pro dvoukřídlové brány Kompletní sady pro brány až do 9 m délky s inteligentním programováním chodu s továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim průchodu osob, časové předsazení jednoho křídla oproti druhému, pomalý rozjezd a dojezd, nastavení času a síly každého pohonu zvlášť atd. Sada obsahuje: 2x pohon ce (3,4), řídicí jednotku, trafo, plastový box, 2 dálkové ovladače, fotobuňky, maják, klíčový spínač, držáky pohonů, klíč pro odblokování převodovky, podrobný manuál. KIT ce 3-1 KIT ce 4-1 Kompletní sady pro jednokřídlové brány Kompletní sady pro brány až do 4,5 m délky s inteligentním programováním chodu s továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim průchodu osob, pomalý rozjezd a dojezd, nastavení času a síly pohonu, bezpečnostní funkce atd. Sada obsahuje: 1x pohon ce (3,4), řídicí jednotku, trafo, plastový box, 1 dálkový ovladač, fotobuňky, maják, klíčový spínač, držáky pohonu, klíč pro odblokování převodovky, podrobný manuál. 10

11 ramenové pohony pro křídlové brány dvantage elektromechanický pohon s pohyblivým ramenem Skvělý pohon vhodný jak pro branky, tak pro vjezdové brány. Pohony dvantage se hodí pro brány s velkými zděnými pilíři i pro brány se slabou a křehkou konstrukcí. Pohon je vybaven nastavitelnými koncovými spínači a v sadách je vždy v jednom pohonu vestavěná řídicí elektronika. Dle typu instalace pohon otevírá bránu dovnitř nebo i ven. Možnost jednoduchého odblokování převodovky při výpadku el. energie klíčem. Je konstruován tak, aby při zavření byla brána zajištěna proti 230V použití pro délku jednokřídla DVNTGE do 3 m 12V použití pro délku jednokřídla DVNTGE 12V do 3 m otevření bez nutnosti zámku. Tichý a spolehlivý provoz je zajištěn díky vysoké kvalitě komponentů. Nabízíme pohony napájené 230V a 12V a výhodné kompletní sady pro jedno i dvoukřídlové brány. 12V pohony je možné napájet i ze solárních panelů nebo také zálohovat akumulátorem v případě výpadku el. energie. technické parametry parametry napájení 230V dvantage napájení 12V dvantage 12V napájení V 230V / 50Hz 12V DC odběr 1,2-1,7 0,7-9,5 příkon motoru W kondenzátor uf tepelná pojistka C síla motoru N otáčky motoru o / min pracovní teplota C -20 do do + 55 délka ramen doba otevření 90 sec pohonu 6,9 6,9 krytí IP koncové spínače -- 2x mikrospínač 2x mikrospínač pro délku brány m 3 2,5 max. váha brány max. úhel otevření externí anténa klíčový spínač řídicí elektronika v motoru levý maják RX Zapojení hlavní přívodní kabel 3x 1,5 (do 1. pohonu) propojení 2.motoru 4x 1,5 (od 1. do 2. pohonu) vysílač fotobuňky TX 2x 0,5 (od 1. pohonu s elektronikou) přijímač fotobuňky RX 4x 0,5 (od 1. pohonu s elektronikou) klíčový spínač 2x 0,5 (od 1. pohonu s elektronikou) maják 2x 0,5 (od 1. pohonu s elektronikou) externí anténa koaxiální kabel (od 1. pohonu s elektronikou) TX pravý KIT dvantage KIT dvantage 12V Kompletní sady pro dvoukřídlové brány Kompletní sady pro brány až do 6 m délky s inteligentním programováním chodu s továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim průchodu osob, časové předsazení jednoho křídla oproti druhému, pomalý rozjezd a dojezd, nastavení času a síly každého pohonu zvlášť atd. Sada obsahuje: 2x pohon dvantage, řídicí elektroniku, 2 dálkové ovladače, fotobuňky, maják, klíčový spínač, držáky pohonů, klíč pro odblokování převodovky, podrobný manuál. KIT dvantage 1-1 Kompletní sady pro jednokřídlové brány Kompletní sady pro brány až do 3 m délky s inteligentním programováním chodu s továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim průchodu osob, pomalý rozjezd a dojezd, nastavení času a síly pohonu, bezpečnostní funkce atd. Sada obsahuje: 1x pohon dvantage, řídicí elektroniku, 1 dálkový ovladač, fotobuňky, maják, klíčový spínač, držák pohonu, klíč pro odblokování převodovky, podrobný manuál. 11

12 pojízdné pohony pro křídlové brány Wheeler elektromechanický pohon s pojízdným kolečkem 230V použití pro délku jednokřídla WHEELER do 3,5 m 12V použití pro délku jednokřídla WHEELER 12V do 2,5 m Jedinečný pohon se speciálním pogumovaným kolečkem pojížděcím po zemi, použitelný pro téměř každou křídlovou bránu, pod níž je zpevněný povrch (cesta, chodník) s maximálním sklonem 12 a maximálním převýšením svahu 20 cm. Jedinečný je tím, že nepotřebuje montážní prostor na sloupku brány, není omezen maximální úhel otevření, bránu otevírá dovnitř nebo i ven a jeho montáž je rychlá a velmi jednoduchá. Tichý a spolehlivý provoz je zajištěn díky vysoké kvalitě komponentů a speciálně navrženého a vyrobeného pojezdového kolečka. Nabízíme pohony napájené 230V a 12V a výhodné kompletní sady pro jedno i dvoukřídlové brány. 12V pohony je možné napájet i ze solárních panelů nebo také zálohovat akumulátorem v případě výpadku el. energie. technické parametry parametry napájení 230V Wheeler napájení 12V Wheeler 12V napájení V 230V / 50Hz 12V DC proudový odběr 1,2-1,7 0,7-9,5 příkon motoru W kondenzátor uf 8 -- tepelná pojistka C max. úhel otevření neomezený neomezený otáčky motoru o / min pracovní teplota C -35 do do + 55 čas otevření m / min maximální otevření bez limitu bez limitu pohonu 7,7 7,6 sklon terénu max 12 max 12 převýšení terénu max 200 max 200 pro délku brány m 3,5 2,5 max. váha křídla externí anténa řídicí elektronika maják klíčový spínač RX Zapojení hlavní přívodní kabel zapojení motoru vysílač fotobuňky TX 2x 0,5 přijímač fotobuňky RX 4x 0,5 klíčový spínač 2x 0,5 3x 1,5 (do řídicí skříně) 4x 1,5 (pro jeden pohon) maják 2x 0,5 externí anténa koaxiální kabel TX KIT Wheeler KIT Wheeler 12V Kompletní sady pro dvoukřídlové brány Kompletní sady pro brány až do 7 m délky s inteligentním programováním chodu a továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim průchodu osob, časové předsazení jednoho křídla oproti druhému, pomalý rozjezd a dojezd, nastavení času a síly každého pohonu zvlášť atd. Sada obsahuje: 2x pohon Wheeler (levý a pravý), řídicí jednotku, trafo, plastový box, 2 dálkové ovladače, fotobuňky, maják, klíčový spínač, držáky pohonů, podrobný manuál. KIT Wheeler 1-1 Kompletní sady pro jednokřídlové brány Kompletní sady pro brány až do 3,5 m délky s inteligentním programováním chodu a továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim průchodu osob, pomalý rozjezd a dojezd, nastavení času a síly pohonu, bezpečnostní funkce atd. Sada obsahuje: 1x pohon Wheeler, řídicí jednotku, trafo, plastový box, 1 dálkový ovladač, fotobuňky, maják, klíčový spínač, držák pohonu, podrobný manuál. 12

13 podzemní pohony pro křídlové brány Shark podzemní elektromechanický pohon Velmi tichý, nenápadný a silný podzemní pohon instalovaný v pozinkovaném nebo nerezovém boxu v zemi pod bránou. Toto uložení pohonu se využívá převážně u historických vrat, kovaných bran nebo moderních a cenných vrat z důvodu, že pohon nenarušuje estetický pohled. Pohon lze dovybavit koncovými spínači a jednotkou pro 180 otevření. Možnost jednoduchého odblokování převodovky při výpadku el. energie klíčem. Pohon Shark je konstruován tak, aby při zavření byla brána zajištěna proti otevření bez nutnosti zámku. Velmi spolehlivý provoz je zajištěn díky vysoké kvalitě komponentů. Nabízíme pohony napájené 230V a 24V a pohon Shark OIL v olejové lázni určený pro častý cyklus otevírání. Dodáváme výhodné kompletní sady pro jedno i dvoukřídlové brány. 24V pohony je možné napájet i ze solárních panelů a také zálohovat akumulátorem v případě výpadku el. energie. 230V SHRK použití pro délku jednokřídla do 3 m SHRK OIL do 3 m 24V použití pro délku jednokřídla SHRK 24V do 3 m technické parametry parametry napájení 230V Shark / Shark Oil napájení 24V Shark 24V externí anténa maják napájení V 230V / 50Hz 24V DC odběr 1,2-1,7 0,7-1 příkon motoru W kondenzátor uf tepelná pojistka C síla motoru N otáčky motoru o / min pracovní teplota C -25 do do + 70 délka ramena doba otevření 90 sec pohonu 10,6 10,6 krytí IP koncové spínače pro délku brány m 3 3 max. váha křídla max. úhel otevření řídicí elektronika klíčový spínač RX Zapojení hlavní přívodní kabel zapojení motoru vysílač fotobuňky TX 2x 0,5 přijímač fotobuňky RX 4x 0,5 klíčový spínač 2x 0,5 levý 3x 1,5 (do řídicí skříně) 4x 1,5 (pro jeden pohon) maják 2x 0,5 externí anténa koaxiální kabel pravý TX příslušenství 001 pozinkovaný podzemní box 002 nerezový podzemní box 008 sada pro 180 otevírání koncový spínač (CSHRI05 - otevírací, CSHRI06 - zavírací) KIT Shark KIT Shark OIL KIT Shark 24V Kompletní sady pro dvoukřídlové brány Kompletní sady pro brány až do 6 m délky s inteligentním programováním chodu s továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim průchodu osob, časové předsazení jednoho křídla oproti druhému, pomalý rozjezd a dojezd, nastavení času a síly každého pohonu zvlášť atd. Sada obsahuje: 2x pohon Shark, 2x pozinkovaný box, řídicí jednotku, plastový box, 2 dálkové ovladače, fotobuňky, maják, klíčový spínač, klíč pro odblokování převodovky, podrobný manuál. KIT Shark 1-1 Kompletní sady pro jednokřídlové brány Kompletní sady pro brány až do 3 m délky s inteligentním programováním chodu s továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim průchodu osob, pomalý rozjezd a dojezd, nastavení času a síly pohonu, bezpečnostní funkce atd. Sada obsahuje: 1x pohon Shark, 1x pozinkovaný box, řídicí jednotku, plastový box, 1 dálkový ovladač, fotobuňky, maják, klíčový spínač, klíč pro odblokování převodovky, podrobný manuál. 13

14 doplňky pro pohony křídlových bran příslušenství pístových pohonů držáky pístových pohonů ster, Leader, ce DM držák - držák pohonu na sloupek u motorové části pro otevírání brány dovnitř DP držák - držák pohonu na bránu u pístové části pro otevírání brány dovnitř DP držák DM držák Držák VD - držák pohonu na sloupek pro navaření u motorové části pro otevírání brány ven Držák VM - držák pohonu s deskou na sloupek u motorové části pro otevírání brány ven rozběhové kondenzátory Držák VM Držák VD Rozběhový kondenzátor 8uF - nutný pro zapojení pohonu Leader a ster Rozběhový kondenzátor 10uF - nutný pro zapojení pohonu ce RC 22 lišta - jisticí koncová lišta s gumovým dorazovým profilem se spínačem RC 21/2 lišta - masivní jisticí koncová lišta s gumovým dorazovým profilem se spínačem klíče pro odblokování převodovky pohonu RC 21/2 lišta RC 22 lišta Klíč ster - antiblokační klíč pro pohony ster, Mover, Roller, Cat Klíč Leader - mustr klíče pro odblokování pohonu Leader Klíč ce - mustr klíče pro odblokování pohonu ce Klíč Leader Klíč ster Klíč ce koncové spínače MK 21 + M21 - magnetický plastový koncový spínač vhodný pro 12V pístové pohony křídlových vrat kotvení pohonů SIK pasta - chemická malta ml pro ukotvení šroubů a závitových tyčí Sika pasta Z tyč 8 Z tyč 10 Z tyč 12 Z tyč 14 do betonu nebo do zdi - závitová tyč - průměr 8 - závitová tyč - průměr 10 - závitová tyč - průměr 12 - závitová tyč - průměr 14 Matka K 8 - matka M8 s kloboučkem - pozinkovaná Matka K 10 - matka M10 s kloboučkem - pozinkovaná Matka K 12 - matka M12 s kloboučkem - pozinkovaná Matka K 14 - matka M14 s kloboučkem - pozinkovaná 14

15 posuvné brány utomatizace posuvné vjezdové brány Velmi úspěšné pohony Roller a Mover s velmi oblíbenými cenově zvýhodněnými sadami KIT patří mezi hlavní produkci výroby firmy Proteco. Jsou výsledkem dlouholeté zkušenosti vývoje a výroby. Do detailu promyšlené mřížkování krytu ventilace chlazení motoru, velmi kvalitní zpracování a výběr toho nejkvalitnějšího materiálu je zárukou velmi dobrého výsledku a dobrého jména značky Proteco. Nové modely pohonů s magnetickým koncovým spínačem jsou výsledkem posledního vývoje. Elektromagnetické spínače zvyšují komfort a spolehlivost zvláště v extrémních podmínkách (napadaný sníh a led) a zvyšují bezpečnost. Vnitřní praktické uspořádání včetně pohodlného přístupu k řídicí programovací elektronice, výběr modelů dle napájecího napětí 230V nebo 12V s možností napájení ze solárních panelů nebo zálohovat akumulátorem při výpadku síťového napětí. Velmi kvalitní celokovové vnitřní provedení převodového ústrojí 15

16 posuvné brány Typy pohonů pro posuvné brány VÝĚR POHONU. Posuvné brány můžeme rozdělit do dvou základních kategorií, a to na pojízdné na kladkách po zemi a na samonosné zavěšené na vozíkách a C profilu navařeném na spodním rámu brány. Všechny modely hřebenových pohonů Roller, Mover, Roller MG a Mover MG můžete použít na obě kategorie posuvných bran. Řetězové pohony Cat jsou ideální pro montáž na pojízdné posuvné brány, protože napnutý řetěz lépe přenáší nerovnosti terénu. Správné určení výkonu pohonu (do 500, do 800 a do 1500 brány) je pro správnou a bezproblémovou funkci ovládání velmi důležité a poddimenzování tohoto parametru sice ušetříte, ale za cenu nespolehlivé funkce automatizace. Počítejte, že do hodnoty maximální i brány musíte připočítat tření při posuvu a hlavně povětrnostní podmínky (silný vítr) a plocha zaplnění brány (plaňky a jejich hustota, pletivo, výztužné tyčky apod.). Můžete si vybrat správný pohon z široké palety modelů s mechanickým i magnetickým spínačem, hřebenovým nebo řetězovým převodem tažné síly pro posuv brány. 16

17 posuvné brány Roller / Mag R hřebenové pohony s magnetickým nebo mechanickým koncovým spínačem Velmi úspěšné oblíbené pohony díky své velmi dobré kvalitě, nízké ceně a hlavně vysoké spolehlivosti. Tichý a spolehlivý provoz je zajištěn díky vysoké kvalitě komponentů, možnost vestavění programovací řídicí jednotky s displejem, vestavěné koncové spínače, možnost odblokování pohonu v případě výpadku el. energie, vyhodnocení možných překážek, inteligentní samonastavení apod. Velmi příznivá cena a kvalitní, profesionální provedení dává tomuto pohonu značku - EZKONKURENČNÍ! Nové modely pohonů MG s magnetickým koncovým spínačem jsou výsledkem posledního vývoje, který zvyšují bezpečnost, komfort a spolehlivost zvláště v extrémních podmínkách hlavně díky bezkontaktním magnetickým spínačům. Nabízíme pohony napájené 230V a 12V a výhodné kompletní sady pro posuvné brány až do 1500 při intenzivním používání a do 2000 při standardním použití. 12V pohony je možné napájet i ze solárních panelů nebo také zálohovat akumulátorem v případě výpadku el. energie. technické parametry napájení 230V napájení 12V parametry Roller 5 Roller 8 Roller 15 Mag 5R Mag 8R Mag 15R Roller 4-12V napájení V 230V / 50Hz 12V DC max. proudový odběr 1, ,5 příkon motoru W max příkon pohonu W max. váha brány (2000) 400 vhodná elektronika -- Q60SR Q60SR Q60SR Q25 max. síla N čas otevření m / min 8,5 10 8,5 11 pohonu 7,1 7,8 10,6 5,5 kondenzátor uf krytí IP otáčky motoru o / min rozměry 205 x 230 x x 230 x 300 tepelná pojistka C pracovní teplota C -35 do do +55 pracovní zatížení % V použití pro celkovou brány ROLLER 5 do 500 ROLLER 8 do 800 ROLLER 15 do 1500 MG 5R do 500 MG 8R do 800 MG 15R do V použití pro celkovou brány ROLLER 4-12V do 400 externí anténa klíčový spínač hřebeny pro našroubování nebo k navaření kovový hřeben - délka 1 m, šířka 12, 3 mont. otvory kovový hřeben k navaření - délka 1 m, šířka plastový hřeben s kovovým vystužením - délka 1 m 104 a plastový hřeben s kovovým vystužením - délka 0,5 m 112 plastový hřeben pro magnetické spínače - délka 0,2 m 112 maják TX Zapojení hlavní přívodní kabel 3x 1,5 (do pohonu) vysílač fotobuňky TX 2x 0,5 přijímač fotobuňky RX 4x 0,5 klíčový spínač 2x 0,5 maják 2x 0,5 externí anténa koaxiální kabel RX Mag KIT Roller 5 KIT Roller 8 KIT Roller 15 KIT Roller 4-12V Kompletní sady s mechanickým koncovým spínačem Kompletní sady pro posuvné brány až do i 1500 (2000) s inteligentním programováním chodu s továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim částečného otevření pro průchod osob, pomalý rozjezd a dojezd, nastavení času a síly pohonu, ochranné funkce, blokování zavírání atd. Sada obsahuje: pohon Roller (5, 8, 15), řídicí jednotku, 4 m hřebenu, 2 dálkové ovladače, fotobuňky, maják, klíčový spínač, montážní deska pohonu, klíč pro odblokování převodovky, podrobný manuál. KIT Mag 5R KIT Mag 8R KIT Mag 15R KIT Mag 4-12V Kompletní sady s magnetickým koncovým spínačem Kompletní sady pro posuvné brány až do i 1500 (2000) s inteligentním programováním chodu s továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim částečného otevření pro průchod osob, pomalý rozjezd a dojezd, nastavení času a síly pohonu, ochranné funkce, blokování zavírání atd. Sada obsahuje: pohon Mag R (5, 8, 15), řídicí jednotku, 4 m hřebenu, 2 dálkové ovladače, fotobuňky, maják, klíčový spínač, montážní deska pohonu, klíč pro odblokování převodovky, podrobný manuál. 17

18 posuvné brány Mover/Mover MG hřebenový pohon s magnetickým nebo mechanickým koncovým spínačem Elegantní, ale přitom robustní, výkonný a velmi spolehlivý pohon, který dodáváme s mechanickým koncovým spínačem i magnetickým spínačem. Možnost jednoduchého odblokování převodovky při výpadku el. energie, velmi praktické vnitřní uspořádání a uchycení řídicí jednotky, důmyslný a velmi účinný chladicí systém díky mřížkování v krytu pohonu. Tichý a spolehlivý provoz je zajištěn díky vysoké kvalitě komponentů a perfektnímu převodovému systému. Nabízíme pohony napájené 230V a výhodné kompletní sady pro posuvné brány až do 1500 při intenzivním používání a do 2000 při standardním použití. 230V použití pro celkovou brány MOVER 5 do 500 MOVER 8 do 800 MOVER 15 do 1500 MOVER 5 MG do 500 MOVER 8 MG do 800 MOVER 15 MG do 1500 Mag technické parametry napájení 230V parametry Mover 5 Mover 8 Mover 15 Mag 5 Mag 8 Mag 15 napájení V 230V / 50Hz odběr max 1,7 2 3 příkon motoru W max příkon pohonu W max. váha brány (2000) vhodná elektronika -- Q60SR Q60SR Q60SR max. síla N čas otevření m / min 8,5 10 8,5 pohonu 7,1 7,8 10,6 kondenzátor uf krytí IP 54 otáčky motoru o / min rozměry 205 x 230 x 300 tepelná pojistka C 150 pracovní teplota C -35 do +55 pracovní zatížení % 40 externí anténa klíčový spínač maják TX Zapojení hlavní přívodní kabel 3x 1,5 (do pohonu) vysílač fotobuňky TX 2x 0,5 přijímač fotobuňky RX 4x 0,5 klíčový spínač 2x 0,5 maják 2x 0,5 externí anténa koaxiální kabel RX hřebeny pro našroubování nebo k navaření kovový hřeben - délka 1m, šířka 12, 3 mont. otvory kovový hřeben k navaření - délka 1 m, šířka plastový hřeben s kovovým vystužením - délka 1 m 104 a plastový hřeben s kovovým vystužením - délka 0,5 m 112 plastový hřeben pro magnetické spínače - délka 0,2 m 112 KIT Mover 5 KIT Mover 8 KIT Mover 15 Kompletní sady pro posuvné brány až do i 1500 s inteligentním programováním chodu s továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim částečného otevření pro průchod osob, pomalý rozjezd a dojezd, nastavení času a síly pohonu, ochranné funkce, blokování zavírání atd. Sada obsahuje: pohon Mover (5, 8, 15), řídicí jednotku, 4 m hřebenu, 2 dálkové ovladače, fotobuňky, maják, klíčový spínač, montážní desku pohonu, klíč odblokování převodovky, podrobný manuál. KIT Mover Mag 5 KIT Mover Mag 8 KIT Mover Mag 15 Kompletní sady s mechanickým koncovým spínačem Kompletní sady s magnetickým koncovým spínačem Kompletní sady s magnetickým spínačem pro posuvné brány až do i 1500 s inteligentním programováním chodu s továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim částečného otevření pro průchod osob, pomalý rozjezd a dojezd, nastavení času a síly pohonu, ochranné funkce, blokování zavírání atd. Sada obsahuje: pohon Mover Mag (5, 8, 15), řídicí jednotku, 4 m hřebenu, 2 dálkové ovladače, fotobuňku, maják, klíčový spínač, montážní desku pohonu, klíč odblokování převodovky, podrobný manuál. 18

19 posuvné brány Cat R/ Cat Mag řetězový pohon s mechanickým i magnetickým koncovým spínačem Řetězová verze pohonu Roller a Mover pro brány do 500 a do 800. Ideální použití řetězového pohonu je převážně v podmínkách nerovného terénu pojízdných posuvných bran na kladkách po profilu přišroubovaném nebo zabetonovaném v zemi. U hřebenových pohonů se nerovnost terénu (nebo malé překážky - led, kamínky, písek a jiné nečistoty) může projevit poškozením ozubení hřebenu. Toto se u řetězových pohonů nemůže stát, protože napnutý řetěz má 5-10 cm možnost vychýlení. Tím se nerovnost terénu nepřenáší do převodové části a posuv brány je bezproblémový a plynulý. Další velkou výhodou je velmi rychlá a jednoduchá montáž řetězu a nastavení uchycení motoru díky možné toleranci výkyvu napnutého řetězu. Nabízíme pohony napájené 230V a 12V a výhodné kompletní sady pro posuvné brány. 12V pohony je možné napájet i ze solárních panelů nebo také zálohovat akumulátorem v případě výpadku el. energie. technické parametry napájení 230V napájení 12V parametry Cat R5 Cat R8 Cat Mag5 Cat Mag8 Cat R 4-12V napájení V 230V / 50Hz 12V odběr max 1,7 2 9,5 příkon motoru W max příkon pohonu W max. váha brány rychlost posuvu m / min 8, max. síla N vhodná elektronika Q60SR Q60SR Q25 pohonu 7 7,7 6,9 kondenzátor uf krytí IP otáčky motoru o / min rozměry 205 x 230 x x 230 x 300 tepelná pojistka C pracovní teplota C -35 do do +55 pracovní zatížení % V CT 5 použití pro celkovou brány do 500 CT 8 do 800 CT Mag 5 do 500 CT Mag 8 do V použití pro celkovou brány CT R 4-12V do 400 klíčový spínač externí anténa maják TX Zapojení hlavní přívodní kabel 3x 1,5 (do pohonu) vysílač fotobuňky TX 2x 0,5 přijímač fotobuňky RX 4x 0,5 klíčový spínač 2x 0,5 maják 2x 0,5 externí anténa koaxiální kabel RX příslušenství Řetěz 3 / 8-5 m balení 5 m řetězu pro prodloužení KIT Cat R 5 KIT Cat R 8 KIT Cat R 4-12V Kompletní sady s mechanickým koncovým spínačem Kompletní sady pro posuvné brány až do i 800 s inteligentním programováním chodu s továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim částečného otevření pro průchod osob, pomalý rozjezd a dojezd, nastavení času a síly pohonu, ochranné funkce, blokování zavírání atd. Sada obsahuje: pohon Cat R (5, 8), řídicí jednotku, 5 m řetězu, pružinový napínák, 2 dálkové ovladače, fotobuňky, maják, klíčový spínač, montážní deska pohonu, klíč odblokování převodovky, podrobný manuál. KIT Cat Mag 5 KIT Cat Mag 8 Kompletní sady s magnetickým koncovým spínačem Kompletní sady s magnetickým spínačem pro posuvné brány až do i 800 s inteligentním programováním chodu s továrním přednastavením pro jednoduchou montáž. Funkce automatického nebo krokového režimu, režim částečného otevření pro průchod osob, pomalý rozjezd a dojezd, nastavení času a síly pohonu, ochranné funkce, blokování zavírání atd. Sada obsahuje: pohon Cat Mag (5, 8), řídicí jednotku, 5 m řetězu, pružinový napínák, 2 dálkové ovladače, fotobuňky, maják, klíčový spínač, montážní deska pohonu, klíč odblokování převodovky, podrobný manuál. 19

20 doplňky pohonů pro posuvné brány příslušenství posuvných pohonů držáky posuvných pohonů Držák RM - držák pohonu Roller, Mover, Mag a Cat se šroubením pro zabetonování rozběhové kondenzátory Rozběhový kondenzátor 8uF - nutný pro zapojení motoru Roller, Mover, Mag a Car 5 Rozběhový kondenzátor 10uF - nutný pro zapojení pohonu ce, Roller, Mover, Mag a Cat 8 bezpečnostní doběhové koncové lišty RC 22 lišta - jisticí koncová lišta s gumovým dorazovým profilem se spínačem RC 21/2 lišta - masivní jisticí koncová lišta s gumovým dorazovým profilem se spínačem blokační klíče Klíč ster - antiblokační klíč pro pohony ster, Roller, Mover, Mag a Cat hřebeny kovový 1 m hřeben (šíře 12 ) s povrchovou úpravou s otvory pro přichycení RC 21/2 lišta RC 22 lišta varný šroub pro hřeben 102 (na 1 m hřebenu potřebujete 3 ks) RT široký kovový 1 m hřeben s povrchovou úpravou pro navaření - šíře plastový 1 m hřeben s kovovým vyztužením a horními úchyty plastový 0,2 m dlouhý skládací hřeben pro pohony s magnetickým spínačem plastový 0,5 m dlouhý hřeben s kovovým vyztužením a horními úchyty 20

21 pohony pro garážová vrata utomatizace garážových vrat Široká nabídka Proteco pohonů včetně doplňků pro instalaci na garážová lamelová vrata s pružinou nebo jednodílná vrata s protiváhou, vyklápěcí nebo zajížděcí pod strop i do boku, pro rolovací vrata, mříže nebo velké průmyslové rolovací vstupní závěsy. Speciální pohony Swing pro ovládání sklopných jednodílných garážových vrat s protiváhou. Pohony se instalují na vnitřní stranu vrat do středu nebo na kraj a ovládají vrata pomocí speciálního mechanizmu táhel Velmi spolehlivé podstropní pohony pro lamelová garážová vrata s inteligentním řízením pomocí chytré řídicí jednotky a rolovací trubkové pohony pro malá i velká rolovací průmyslová vrata. Máme řešení pro vaše nová i stará křídlová garážová vrata, která se otevírají ven. Podstropní pohony Libra na dálkové ovládání a speciální unikátní sada nastavitelných křídlových ramen a tažného hranolu. 21

22 garážová vrata Libra podstropní pohon s vodicí lištou a řetězovým převodem Spolehlivý, výkonný, elegantní a velmi inteligentní podstropní pohon s novou řídicí jednotkou, která umožňuje pomocí programu přesný a spolehlivý chod se spoustou praktických nastavitelných parametrů. Pohon dodáváme s 3,2 m pojezdovou lištou, řetězem, s úchytem pohonu i lišty, táhlem a jedním dálkovým ovladačem. Možnost odblokování pohonu v případě výpadku el. energie. Pohon je možné doplnit o speciální křídlové rameno pro ovládání křídlových garážových vrat, která se otevírají ven, dále venkovní kličkou se zámkem pro odblokování pohonu a pro ruční otevírání vrat. 230V použití pro garážová vrata Libra 70 do 8 m 2 Libra 110 do 14 m 2 technické parametry parametry napájení 230V Libra 70 Libra 110 napájení V 230V / 50Hz odběr max 0,5 1,4 příkon motoru W max. velikost vrat m max. síla N rychlost posuvu m / sec. 0,12 0,14 sady pohonu 3,3 3,7 krytí IP max. výška vrat m 2,4 2,4 tepelná pojistka C 150 dálkové ovládání MHz 433,92 pracovní teplota C -25 do +55 délka vodicí lišty 3210 Minimum 35 Minimum 35 Zapojení hlavní přívodní kabel 3x 1,5 (do pohonu) externí anténa koaxiální kabel externí přijímač 4x 0,5 příslušenství RT 21 externí odblokování Imbusový zámek pro externí odblokování pohonu garážových vrat RT 22 vnitřní odblokování Páka pro vnitřní odblokování pohonu garážových vrat SET Unblock venkovní odblokování Sada kliky včetně klíčové vložky pro externí odblokování pohonu vrat při výpadku el. energie. Křídlové rameno pro ovládání křídlových garážových vrat otevírajících se ven Sada nastavitelných táhel pro 2 křídla vrat, držáků a tažného hranolu vč. šroubů. 22
