AUTOMATICKÁ ZAŘÍZENÍ PRO KŘÍDLOVÁ VRATA

HTML
DOWNLOAD

Rozměr: px

Začít zobrazení ze stránky:

Download "AUTOMATICKÁ ZAŘÍZENÍ PRO KŘÍDLOVÁ VRATA"

Zbyněk Bláha
před 9 lety
Počet zobrazení:

1 PROTECO AUTOMATICKÁ VRATA PROTECO di Proglio Giancarlo & C.S.n.c. Via Neive, 77 Loc. Baraccone CASTAGNITO (CN) ITALY Tel.: (0039) fax: (0039) info@proteco.net WHEELER Návod k instalaci a použití AUTOMATICKÁ ZAŘÍZENÍ PRO KŘÍDLOVÁ VRATA

111 fax: (0039)0173 210.199 www.proteco.net - e-mail: info@proteco.

2 TECHNICKÉ VLASTNOSTI Wheeler 230 R Wheeler 230 B Wheeler 12 Napájení V 230V ~ 50Hz 12 V dc Výkonnost W Příkon A 1,2 1,7 0,7 9,5 Tepelná izolace o C 135 o C Provozní teplota o C -35 o C o C Struktura hliník Maximální váha křídla kg Nominální rychlost m/min Úhel otevření bez omezení Otáčky motoru tr/min Převodový poměr 1 : 18 1 : 27 Kondenzátor μf Maximální překonatelný sklon 12 o Maximální překonatelný výškový mm 200 rozdíl Ø kola mm 127 Hmotnost kg 7 Pohled zevnitř FUNKČNÍ SCHÉMA 2 x 0,75 1 Elektropřevodovka A 3 x 1,5+T 2 Elektronické řídící panel B 2 x 1,75+T 3 Fotobuňky Rx C Tx C 1 4 x 0,75 4 Anténa E 2 x 0,75 5 Rádiový přijímač G 2 x 0,75 6 Signalizační světlo F 2 x 0,75 7 Přepínač na klíč D 2 x 0,75

Kondenzátor μf 8 ---- Maximální překonatelný sklon 12 o Maximální překonatelný výškový mm 200 rozdíl Ø kola mm 127 Hmotnost kg 7 Pohled zevnitř FUNKČNÍ SCHÉMA 2 x 0,75 1 Elektropřevodovka A 3

3 ROZMĚRY SLOŽENÍ SADY 01 2 ks Elektropřevodovka 02 2 ks ST konzola s prokluzováním 03 1 ks Elektronický řídící panel 04 1 ks Signalizační světlo 05 1 ks Přepínač na klíč 06 2 ks Vysílače se 4 kanály 07 1 ks Dvojice fotobuněk z vnější strany 08 1 ks Elektrický uzávěr 1 ks Návod k použití a instalaci 1 ks Všeobecné informace 01 1 ks Elektropřevodovka 02 1 ks ST konzola s prokluzováním 03 1 ks Elektronický řídící panel 04 1 ks Signalizační světlo 05 1 ks Přepínač na klíč 06 2 ks Vysílače se 4 kanály 07 1 ks Dvojice fotobuněk z vnější strany 08 1 ks Elektrický uzávěr 1 ks Návod k použití a instalaci 1 ks Všeobecné informace

Všeobecné informace 01 1 ks Elektropřevodovka 02 1 ks ST konzola s prokluzováním 03 1 ks Elektronický řídící panel 04 1 ks Signalizační světlo 05 1 ks

4 ITALSKY BEZPEČNOSTNÍ KRITÉRIA 1 Než zahájíte jakoukoli instalaci je nezbytně nutné, abyste si přečetli tento návod celý. 2 Zkontrolujte, zda vlastnosti zakoupené elektropřevodovky odpovídají podmínkám Vaší instalace. 3 Dále zkontrolujte, zda: - jsou závěsy vrat v dobrém stavu a zda jsou dobře namazané. - jsou vrata vybavena mechanickými zarážkami pro otevírání a zavírání. - vrata odpovídají informacím uvedeným v normách UNI DOPORUČENÍ PRO INSTALACI Zapojení: - Prohlédněte si funkční schéma, a to zejména schémata řídícího panelu. - Všechna zapojení je nutné provádět ve stavu bez napětí. - V blízkosti zařízení je nezbytné umístit úsekový vypínač (kontakt musí mít alespoň 3 mm). Napájení musí být vždy chráněno, a to pomocí automatického spínače o 6A, nebo pomocí jednofázového spínače o 16A, který je doplněn pojistkami. - Napájecí vedení motorů, řídícího panelu a spojovací vedení příslušenství musí být oddělené, aby se zabránilo poruchám, které by mohly způsobit poškození zařízení. - Jakékoliv přístroje (řídící nebo bezpečnostní), které by případně byly podřízeny řídícímu panelu, musí být bez napětí (čisté kontakty). Náhradní díly: - Používejte vždy jen originální náhradní díly. - Baterie neukládejte do běžného odpadu, ale zlikvidujte je jako průmyslový odpad. (zákon č. 475/88). Způsob instalace: - Z důvodu zachování účelu použití a vyloučení jakákoliv možnosti poškození osob, zvířat nebo předmětů, si prostudujte Všeobecné informace, které jsou přiloženy a které jsou nedílnou součástí tohoto návodu. - Použití tohoto zařízení musí být v souladu s platnými bezpečnostními normami té země, kde je instalace prováděna, nad rámec norem, které jsou platné pro odpovídající instalaci. Záruka: - Záruka, kterou výrobce poskytuje zaniká v případě poškození, nedostatečné péče, nevhodného použití, blesků, nadměrného napětí nebo použití ze strany nekvalifikovaných zaměstnanců. - Mimoto záruka zaniká vi následujících případech: Nedodržení instrukcí uvedených v návodech, které jsou přiloženy k výrobkům. Použití, i jen jedné součásti, takovým způsobem, který neodpovídá platné legislativě, nebo použití nepřiměřených náhradních dílů a/nebo náhradních dílů, které výslovně neschválila firma Proteco. - Výrobce nemůže být považován za zodpovědného za případné škody způsobené nevhodným nebo nepřiměřeným použitím. - POSTUP PŘI INSTALACI 1 Předtím než zahájíte instalaci, zvažte u vrat, u kterých se má provést automatizace, všechna rizika. K tomu Vám slouží Všeobecné informace, které tvoří nedílnou součást tohoto návodu. Vyplňte technickou tabulku a zjištěná rizika odstraňte. V případě, že rizika přetrvávají, uskutečněte instalaci za pomocí dodatečných bezpečnostních systémů. 2 Seznamte se s bezpečnostními normami, které jsou uvedeny v Bezpečnostních kritériích. 3 V zakoupené sadě zkontrolujte všechny součásti, které budou zapotřebí při instalaci. K tomu je určen bod složení sady. 4 Za použití funkčního schématu identifikujte pravý motor a/nebo levý motor. 5 Pokud jsou vrata zavřená, musí být konzola umístěná minimálně ve vzdálenosti 30 mm. Konzolu 1S umístěte v blízkosti koncových částí křídel tak, jak je zobrazeno na obrázku (viz. funkční schéma ). Poznámka: Pokud mají vrata lehkou konstrukci, je zapotřebí nainstalovat vyztužující konstrukci pro upevnění výše uvedené konzoly.

- jsou vrata vybavena mechanickými zarážkami pro otevírání a zavírání. - vrata odpovídají informacím uvedeným v normách UNI 8612.

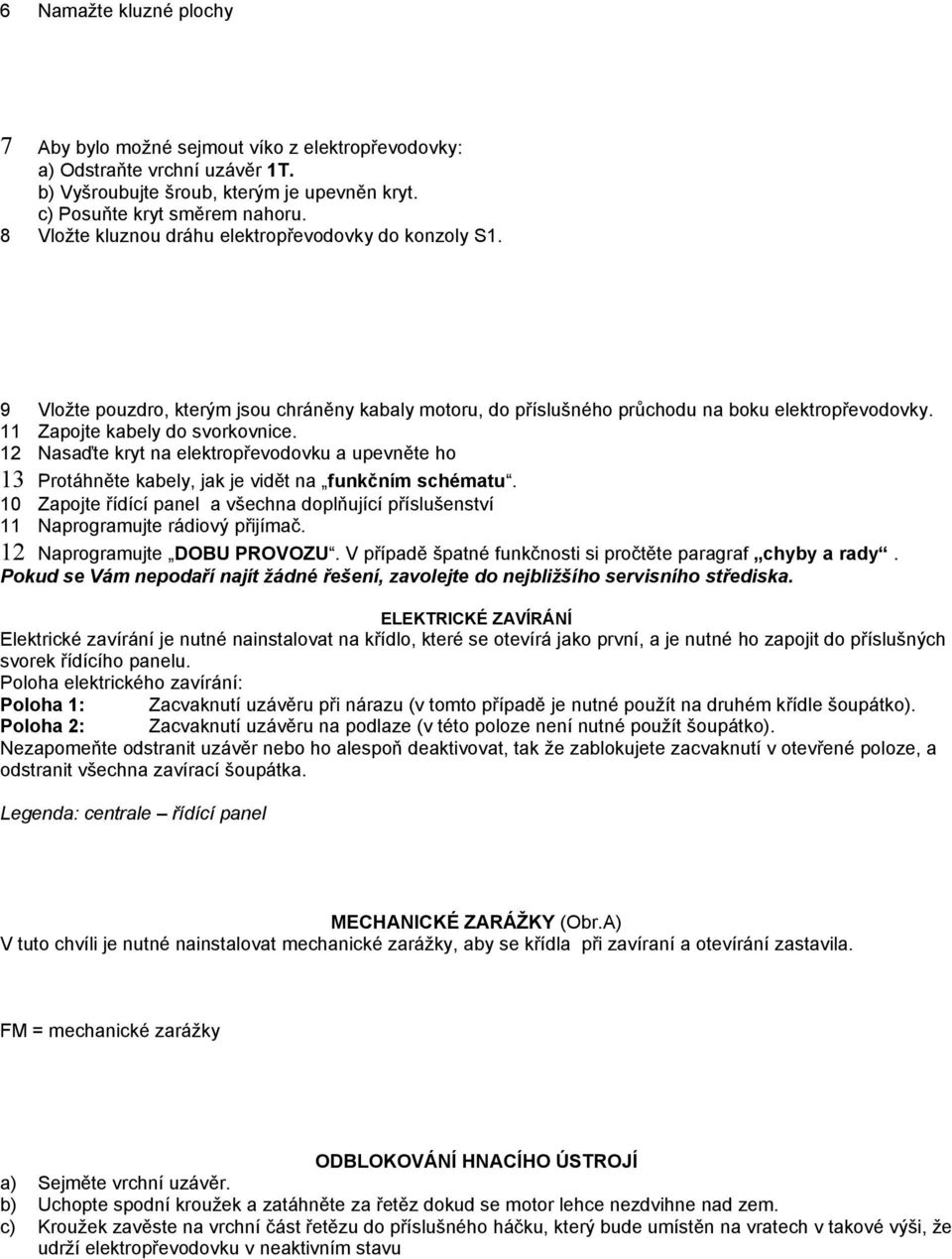

5 6 Namažte kluzné plochy 7 Aby bylo možné sejmout víko z elektropřevodovky: a) Odstraňte vrchní uzávěr 1T. b) Vyšroubujte šroub, kterým je upevněn kryt. c) Posuňte kryt směrem nahoru. 8 Vložte kluznou dráhu elektropřevodovky do konzoly S1. 9 Vložte pouzdro, kterým jsou chráněny kabaly motoru, do příslušného průchodu na boku elektropřevodovky. 11 Zapojte kabely do svorkovnice. 12 Nasaďte kryt na elektropřevodovku a upevněte ho 13 Protáhněte kabely, jak je vidět na funkčním schématu. 10 Zapojte řídící panel a všechna doplňující příslušenství 11 Naprogramujte rádiový přijímač. 12 Naprogramujte DOBU PROVOZU. V případě špatné funkčnosti si pročtěte paragraf chyby a rady. Pokud se Vám nepodaří najít žádné řešení, zavolejte do nejbližšího servisního střediska. ELEKTRICKÉ ZAVÍRÁNÍ Elektrické zavírání je nutné nainstalovat na křídlo, které se otevírá jako první, a je nutné ho zapojit do příslušných svorek řídícího panelu. Poloha elektrického zavírání: Poloha 1: Zacvaknutí uzávěru při nárazu (v tomto případě je nutné použít na druhém křídle šoupátko). Poloha 2: Zacvaknutí uzávěru na podlaze (v této poloze není nutné použít šoupátko). Nezapomeňte odstranit uzávěr nebo ho alespoň deaktivovat, tak že zablokujete zacvaknutí v otevřené poloze, a odstranit všechna zavírací šoupátka. Legenda: centrale řídící panel MECHANICKÉ ZARÁŽKY (Obr.A) V tuto chvíli je nutné nainstalovat mechanické zarážky, aby se křídla při zavíraní a otevírání zastavila. FM = mechanické zarážky ODBLOKOVÁNÍ HNACÍHO ÚSTROJÍ a) Sejměte vrchní uzávěr. b) Uchopte spodní kroužek a zatáhněte za řetěz dokud se motor lehce nezdvihne nad zem. c) Kroužek zavěste na vrchní část řetězu do příslušného háčku, který bude umístěn na vratech v takové výši, že udrží elektropřevodovku v neaktivním stavu

12 Nasaďte kryt na elektropřevodovku a upevněte ho 13 Protáhněte kabely, jak je vidět na funkčním schématu.

6 Seznam součástí SCPWH01D SCPWH01S MVIP0510Z MRAD10N SPIWH0170 SSLRU70 CCA0002 CAN001 SSD001 MMR25 MVIP0612Z SGR MDAM06Z MVIM0825Z MDAM08ZN MVIP0612Z SCRRUS50 SCRRUD50 KOMPLETNÍ PRAVÝ KRYT ŘETĚZU KOMPLETNÍ LEVÝ KRYT ŘETĚZU Horní uzávěr krytu řetězu Kryt řetězu Boční uzávěr krytu řetězu Blatník Šroub M5x10 T.C. zinkovaný Spojovací kus Ø 12 Matice pro zablokování průchodu pouzdra Zinkovaná ohnutá destička držící dráhu Zinkovaná dráha držící motor Řetěz pro odblokování Niklovaný kroužek Kulatá odbočná krabice Uzávěr krabice s kabely Svorkovnice se 4 póly Šroub M6x12 T.E.C Spojovací kolíky M6x16, plochý hrot Matice M6 Šroub T.E. M8x25 Matice M8 Šroub M6x12 T.E.C Levé ukončené těleso převodovky kola Pravé ukončené těleso převodovky kola SALRAS90 SALBAS45902 SST0960 SST1445 SMT1201 MDS3520 MSP0316 MAL12AS SCARU45 MVIP0520Z MROD05E MPC03 STP15 STP16 SMOR903 SMOB903 MSFD061 MRU01 MROD08Z MROD08DZ MVIM0825Z Ukončená reverzní hřídel H60 Ukončená blokovaná hřídel H45 Stator H60 900otáček/motor Stator H otáček/motor Motor 12V Rozpěrka 35x20 Elastický trn 3x16 Prodloužení hřídele 12V Vysoké víčko H60 Nízké víčko H45 Šroub M5x20 T.C.E Podložky Ø5 Měděná průchodka kabelů Uzávěr zastavení motoru pro vysoké víčko Uzávěr zastavení motoru pro nízké víčko Uzávěr otvoru pro odblokování Kompletní reverzní hlava Kompletní blokovaná hlava Ložisko Ø 6 Kolo vybavené: okružím pneumatikou Podložka Ø 8 Vroubkovaná podložka Ø8 Šroub T.E. M8x25
