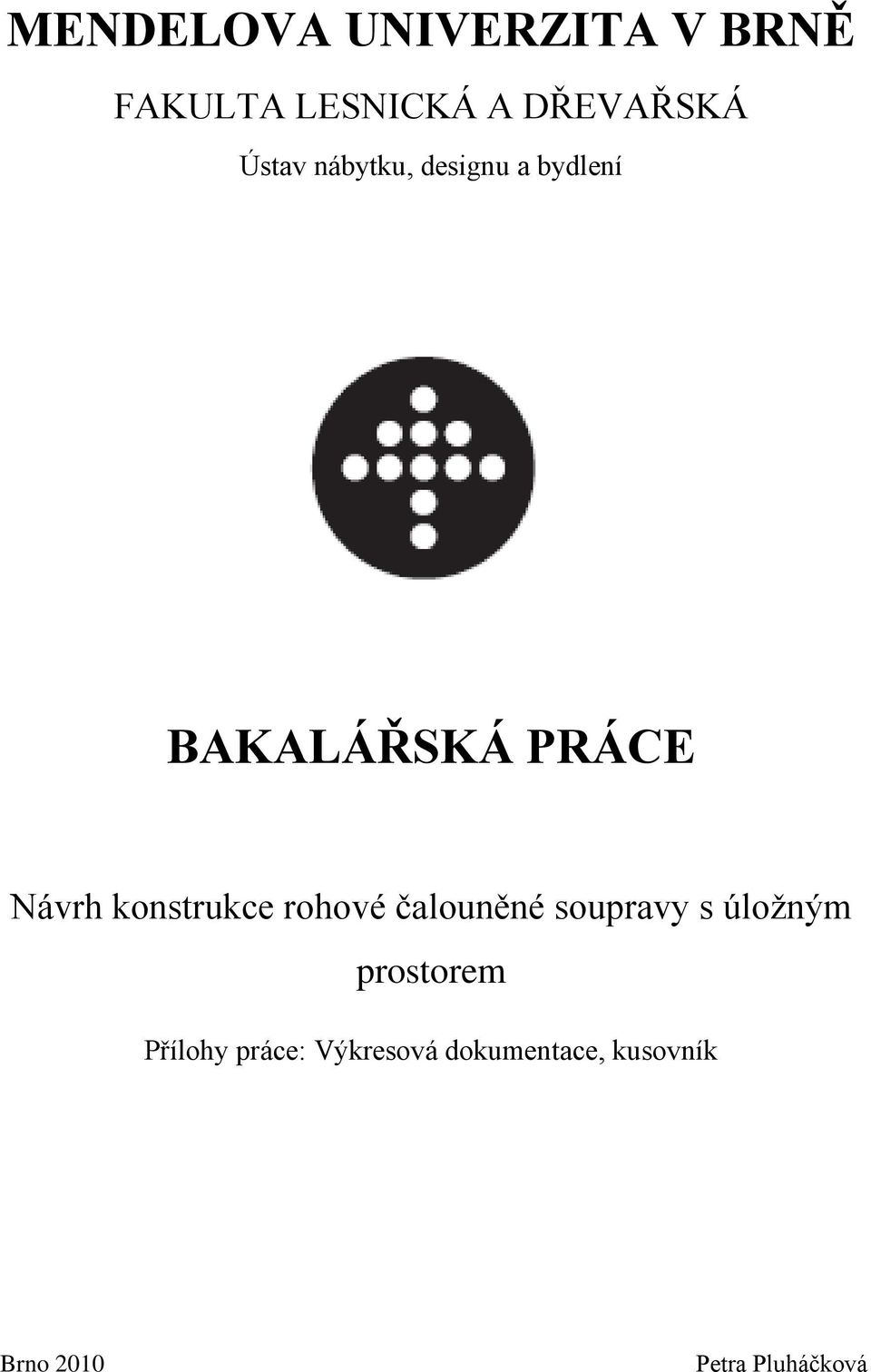

1 MENDELOVA UNIVERZITA V BRNĚ FAKULTA LESNICKÁ A DŘEVAŘSKÁ Ústav nábytku, designu a bydlení BAKALÁŘSKÁ PRÁCE Návrh konstrukce rohové čalouněné soupravy s úloţným prostorem Přílohy práce: Výkresová dokumentace, kusovník Brno 2010 Petra Pluháčková

2

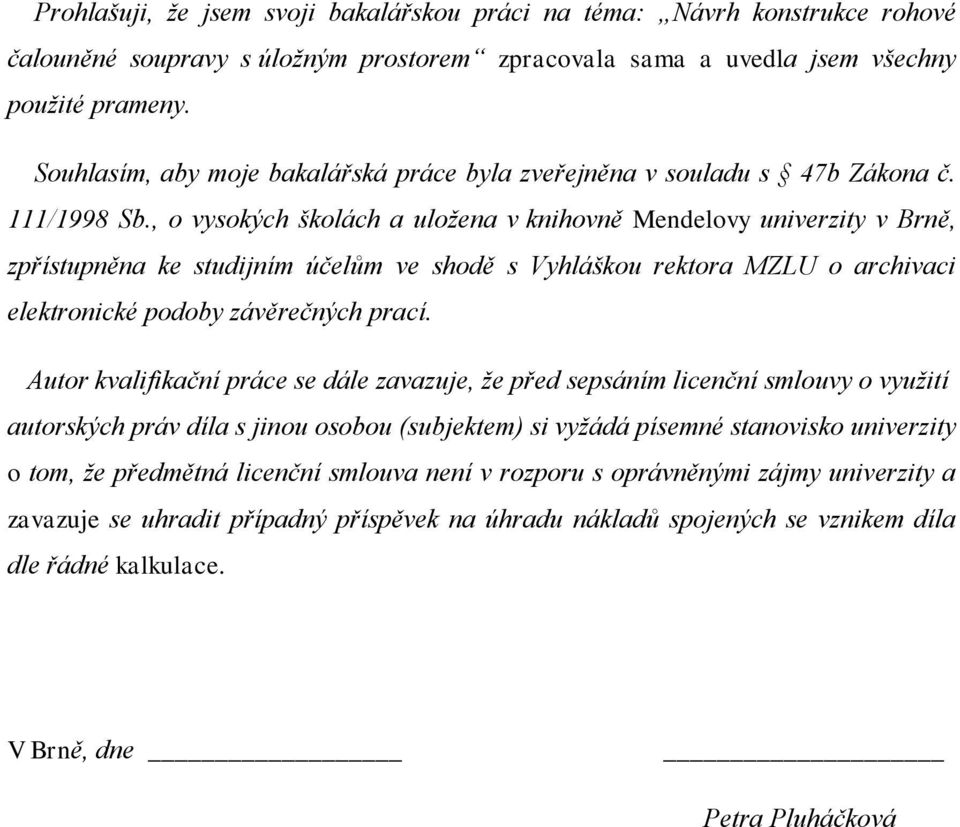

3 Prohlašuji, že jsem svoji bakalářskou práci na téma: Návrh konstrukce rohové čalouněné soupravy s úložným prostorem zpracovala sama a uvedla jsem všechny použité prameny. Souhlasím, aby moje bakalářská práce byla zveřejněna v souladu s 47b Zákona č. 111/1998 Sb., o vysokých školách a uložena v knihovně Mendelovy univerzity v Brně, zpřístupněna ke studijním účelům ve shodě s Vyhláškou rektora MZLU o archivaci elektronické podoby závěrečných prací. Autor kvalifikační práce se dále zavazuje, že před sepsáním licenční smlouvy o využití autorských práv díla s jinou osobou (subjektem) si vyžádá písemné stanovisko univerzity o tom, že předmětná licenční smlouva není v rozporu s oprávněnými zájmy univerzity a zavazuje se uhradit případný příspěvek na úhradu nákladů spojených se vznikem díla dle řádné kalkulace. V Brně, dne Petra Pluháčková

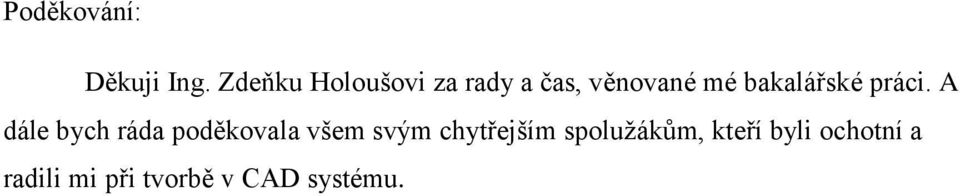

4 Poděkování: Děkuji Ing. Zdeňku Holoušovi za rady a čas, věnované mé bakalářské práci. A dále bych ráda poděkovala všem svým chytřejším spoluţákům, kteří byli ochotní a radili mi při tvorbě v CAD systému.

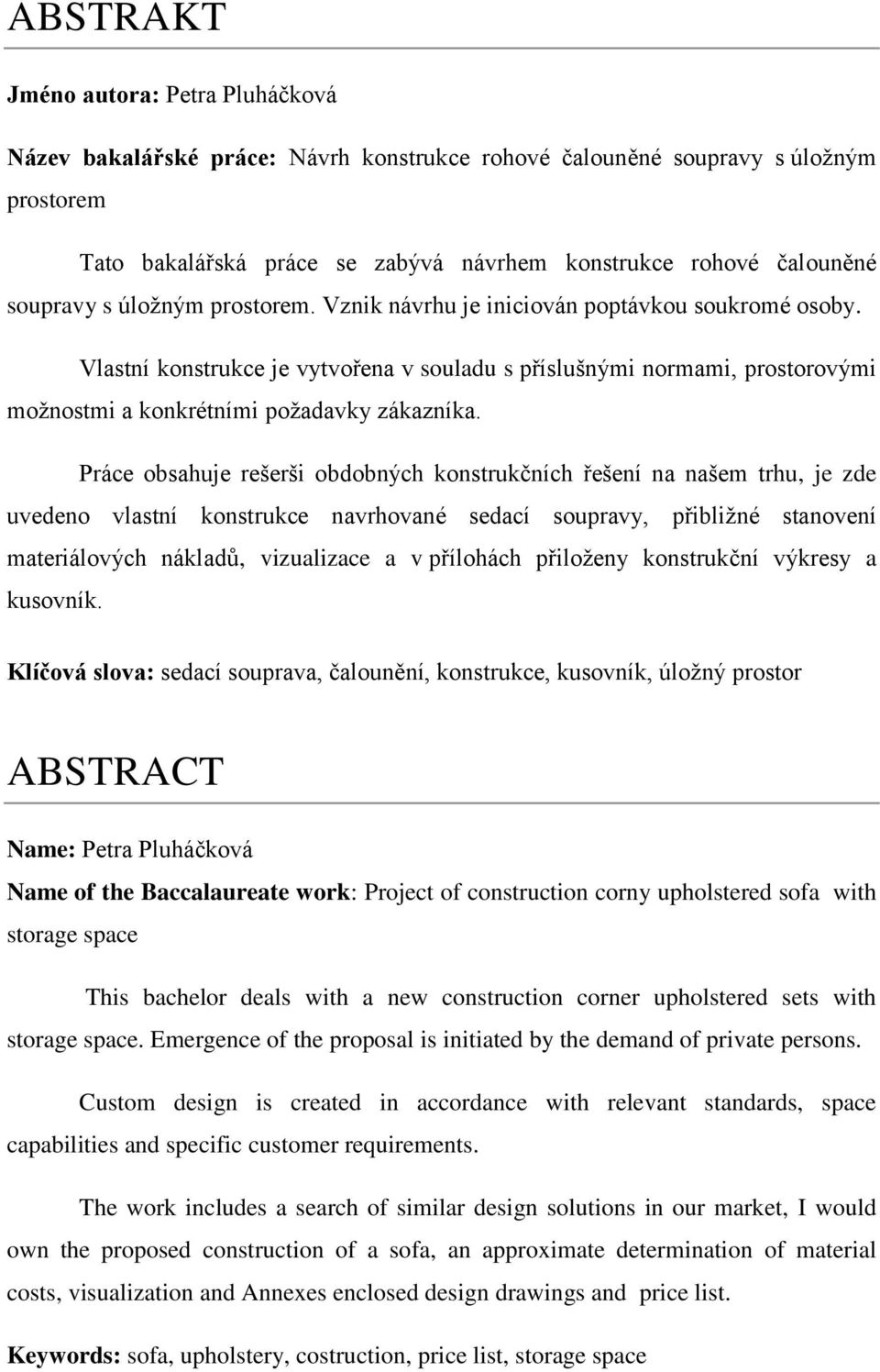

5 ABSTRAKT Jméno autora: Petra Pluháčková Název bakalářské práce: Návrh konstrukce rohové čalouněné soupravy s úloţným prostorem Tato bakalářská práce se zabývá návrhem konstrukce rohové čalouněné soupravy s úloţným prostorem. Vznik návrhu je iniciován poptávkou soukromé osoby. Vlastní konstrukce je vytvořena v souladu s příslušnými normami, prostorovými moţnostmi a konkrétními poţadavky zákazníka. Práce obsahuje rešerši obdobných konstrukčních řešení na našem trhu, je zde uvedeno vlastní konstrukce navrhované sedací soupravy, přibliţné stanovení materiálových nákladů, vizualizace a v přílohách přiloţeny konstrukční výkresy a kusovník. Klíčová slova: sedací souprava, čalounění, konstrukce, kusovník, úloţný prostor ABSTRACT Name: Petra Pluháčková Name of the Baccalaureate work: Project of construction corny upholstered sofa with storage space This bachelor deals with a new construction corner upholstered sets with storage space. Emergence of the proposal is initiated by the demand of private persons. Custom design is created in accordance with relevant standards, space capabilities and specific customer requirements. The work includes a search of similar design solutions in our market, I would own the proposed construction of a sofa, an approximate determination of material costs, visualization and Annexes enclosed design drawings and price list. Keywords: sofa, upholstery, costruction, price list, storage space

6 OBSAH 1. Úvod Cíl práce Metodika Poţadavky na sedací nábytek Základní rozdělení úloţných prostor Úloţný prostor u sedacích souprav Průzkum trhu Vyhodnocení rešerše trhu Východiska vlastního řešení- Poţadavky Vlastní řešení Pouţité kování Výklopné kování Spojovací kování Kluzák Šroub a zaráţecí matice Spojovací šroub Stanovení materiálových nákladů Vizualizace vlastního řešení Diskuse Závěr, Summary Seznam pouţité literatury Seznam pouţitých obrázků Seznam příloh

7 1. Úvod V posledním desetiletí je při zařizování interiérů velkým trendem minimalismus. Domy a byty zařízené v tomto duchu jsou krásné, vzdušné a hlavně funkční. Avšak zde chybí dostatečné mnoţství úloţných prostor. Hlavním cílem designérů je, aby se lidé neobklopovali zbytečnými věcmi. Aby nezaplňovali obytné prostory nábytkem. Aby byl interiér světlý a lehký. Ovšem oproti jiným zemím s rozdílným typem zástavby domů, v našich zeměpisných šířkách neumisťujeme do domů či bytů místnost, právě na věci, které jsme zvyklí dávat do úloţných nábytků v celém bytě. Proto se nabízí otázka: Jak zařídit interiér tak, aby byl vzdušný, funkční a zároveň, aby zde bylo dostatek úloţného prostoru? Dle slov docentky Kanické můţeme lidi rozdělit na konzervátory a likvidátory, to podle toho, jak moc mají tendenci se obklopovat věcmi. Kaţdý jedinec by si měl uvědomit, čemu dá ve svém obytném prostředí přednost. Bakalářská práce je koncipována na navrţení konstrukce čalouněné soupravy, kde hlavní prioritou není moţnost rozkládání pro příleţitostné spaní, jako je tomu u většiny, nýbrţ právě úloţný prostor. 7

8 2. Cíl práce Cílem práce je navrhnutí rohové čalouněné soupravy s úloţným prostorem tak, aby vyhovovala jak příslušným normám, tak poţadavkům zákazníka. Jedná se o pohovku se dvěma různými druhy úloţných prostorů, ke které bude vypracována vizualizace, výkresová dokumentace, kusovník a přibliţný výpočet materiálových nákladů Metodika Bakalářská práce se dělí do dvou částí, a to: Část teoretická, ve které jsou uváděny základní poznatky o sedacím nábytku a úloţném prostoru. Část praktická, kde je představena konstrukce vlastního řešení, kusovník, vizualizace a přibliţný výpočet materiálových nákladů. 8

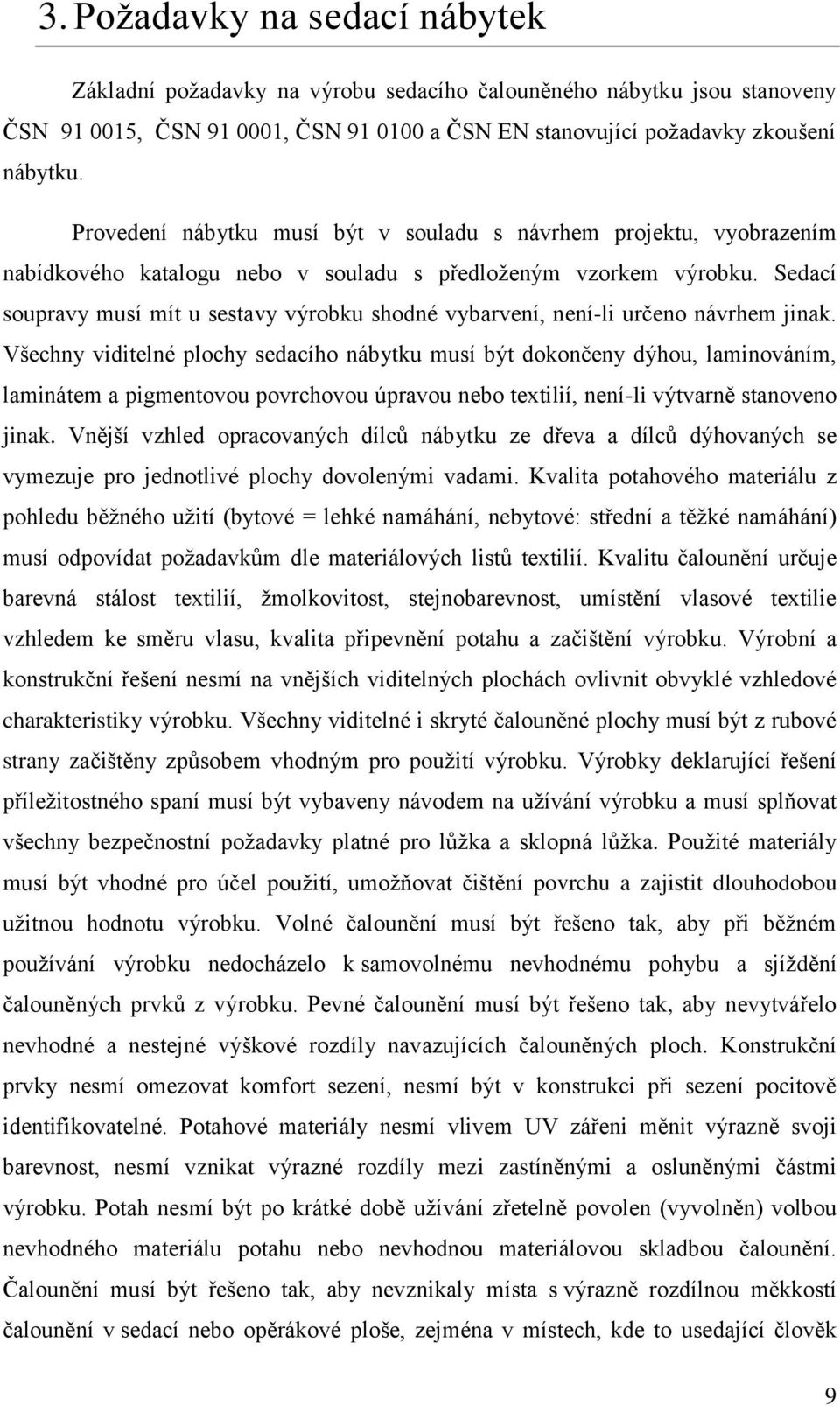

9 3. Poţadavky na sedací nábytek Základní poţadavky na výrobu sedacího čalouněného nábytku jsou stanoveny ČSN , ČSN , ČSN a ČSN EN stanovující poţadavky zkoušení nábytku. Provedení nábytku musí být v souladu s návrhem projektu, vyobrazením nabídkového katalogu nebo v souladu s předloţeným vzorkem výrobku. Sedací soupravy musí mít u sestavy výrobku shodné vybarvení, není-li určeno návrhem jinak. Všechny viditelné plochy sedacího nábytku musí být dokončeny dýhou, laminováním, laminátem a pigmentovou povrchovou úpravou nebo textilií, není-li výtvarně stanoveno jinak. Vnější vzhled opracovaných dílců nábytku ze dřeva a dílců dýhovaných se vymezuje pro jednotlivé plochy dovolenými vadami. Kvalita potahového materiálu z pohledu běţného uţití (bytové = lehké namáhání, nebytové: střední a těţké namáhání) musí odpovídat poţadavkům dle materiálových listů textilií. Kvalitu čalounění určuje barevná stálost textilií, ţmolkovitost, stejnobarevnost, umístění vlasové textilie vzhledem ke směru vlasu, kvalita připevnění potahu a začištění výrobku. Výrobní a konstrukční řešení nesmí na vnějších viditelných plochách ovlivnit obvyklé vzhledové charakteristiky výrobku. Všechny viditelné i skryté čalouněné plochy musí být z rubové strany začištěny způsobem vhodným pro pouţití výrobku. Výrobky deklarující řešení příleţitostného spaní musí být vybaveny návodem na uţívání výrobku a musí splňovat všechny bezpečnostní poţadavky platné pro lůţka a sklopná lůţka. Pouţité materiály musí být vhodné pro účel pouţití, umoţňovat čištění povrchu a zajistit dlouhodobou uţitnou hodnotu výrobku. Volné čalounění musí být řešeno tak, aby při běţném pouţívání výrobku nedocházelo k samovolnému nevhodnému pohybu a sjíţdění čalouněných prvků z výrobku. Pevné čalounění musí být řešeno tak, aby nevytvářelo nevhodné a nestejné výškové rozdíly navazujících čalouněných ploch. Konstrukční prvky nesmí omezovat komfort sezení, nesmí být v konstrukci při sezení pocitově identifikovatelné. Potahové materiály nesmí vlivem UV zářeni měnit výrazně svoji barevnost, nesmí vznikat výrazné rozdíly mezi zastíněnými a osluněnými částmi výrobku. Potah nesmí být po krátké době uţívání zřetelně povolen (vyvolněn) volbou nevhodného materiálu potahu nebo nevhodnou materiálovou skladbou čalounění. Čalounění musí být řešeno tak, aby nevznikaly místa s výrazně rozdílnou měkkostí čalounění v sedací nebo opěrákové ploše, zejména v místech, kde to usedající člověk 9

10 neočekává. Stehy čalounických konstrukcí nesmí protrhávat potahový materiál, nesmí být otevřené švy. [3] 4. Základní rozdělení úloţných prostor Základní typy úloţných prostorů můţeme dle velikosti rozdělit na malé a velké. Malé úloţné prostory z pravidla tvoří mobilní nábytek, který umoţňuje ukládání drobných předmětů denní potřeby a prostředků zájmových aktivit. Tento nábytek se objevuje zejména v obývacím pokoji, dětském pokoji, loţnici a předsíni. Malé úloţné prostory mají pouze dotvářet atmosféru obytného prostoru a umoţňovat realizací zájmových aktivit. Rozhodně by však společný prostor neměl být místem ukládání loţního prádla, osobního prádla a dalších předmětů. Velké úloţné prostory by měly umoţnit ukládání aţ 75% všech předmětů a jejich technický komfort by měl zajistit maximální přehlednost a jednoduchou dostupnost. Velké úloţné prostory mají navazovat na komunikační části bytu, být lehce přístupné a obsahovat všechny potřebné varianty ukládacích systémů. Základním úloţným prvkem jsou police a policové systémy, které umoţňují volné ukládání věcí. Dalším prvkem jsou zásuvky, výsuvná zařízení- kontejnery, koše, plata a police, které jsou rozměrově přizpůsobeny ukládaným předmětům. Speciální částí je technické vybavení- např. snášecí pantografy šatních tyčí, rohové turnikety, drátěný program a jednoduché kování pro zavěšování kravat a oděvních doplňků. [2] 10

11 5. Úloţný prostor u sedacích souprav Úloţné prostory slouţí k bezpečnému uloţení předmětů. Jsou pouţívány často u rozkládacích typů nábytku, kde tvoří součást konstrukce rozkládacího systému. Pro vnitřní plochy a dílce úloţných prostorů platí základní pravidla, která musí být z hlediska konstrukce a povrchu dílců uzpůsobeny tak, aby byla na co nejmenší míru eliminována moţnost poškození uloţených předmětů, a to především lůţkovin. Znamená to, ţe povrch dílců musí být hladký, hrany se zaoblením minimálně R3 mm, hlavy vrutů, šroubů a ostatního spojovacího materiálu musí být zapuštěny pod plochy dílců minimálně 0,5 mm. Kování nesmí mít ostré hrany a musí mít odpovídající povrchovou úpravu (nejlépe se osvědčují nátěrové hmoty práškově nanášené v elektrostatickém poli [komaxit] a pokovení (zinkováním, popřípadě s následným chromátováním)) a kování s pohyblivými částmi musí být konstrukčně odděleno od vlastního úloţného prostoru (příčkou), nebo zakryto k tomu určeným krytem (plastická hmota). Horní hrany dílců z DTD-L, přes které přechází potahové a čalounické materiály, jsou opatřeny polodráţkou 1-1,5 mm x 10 mm pro přisponkování potahu. Samozřejmostí je, jako u všech částí koster, oblení hran min. R 3 mm, přes které jsou namáhány potahové materiály. Zvláště nutné je toto pravidlo dodrţovat u dílců z DTD- L, protoţe tento materiál má po dělení kotoučovou pilou ostré hrany. Kování slouţící k otvírání úloţného prostoru musí zabezpečit víko, většinou sedák, v otevřené poloze tak, aby nedošlo k náhodnému uzavření a způsobení úrazu. Zároveň ale síla na otevření zavřeného úloţného prostoru musí být taková, aby dítě, náhodně v úloţném prostoru uzavřené, mohlo vlastními silami otevřít alespoň tak, aby úloţný prostor mohlo bez problémů opustit. Proto bývá toto kování dodáváno s několika druhy pruţin, buď ocelových taţných, nebo vzduchových, s rozdílnou tuhostí, aby mohl být vyváţen poměr mezi hmotností víka (sedáku), sílou potřebnou na otevření a zajištění v otevřené poloze. [1] 11

12 Úloţné prostory rozdělujeme dle jejich orientace ve výrobku: Obrázek 1. - Rozdělení úložných prostor [1] A - Úloţný prostor orientovaný v podélné ose výrobku. Lze otevírat pouze sedák, nebo sedák s opěradlem obdobně jako u typu B. Jako příklad je zakreslena moţnost krytu výklopného kování příčkou. B - Úloţný prostor orientovaný kolmo k ose výrobku. Výklopné kování určené pro tuto orientací bývá mohutněji dimenzované neţ u předešlého typu. Dno bývá buď z DTD-L tloušťky mm, pokud je z povrchově upravované DVDT (tloušťky 4-5 mm) musí být vyztuţeno vlysem z masivního dřeva (horní hrany R 3 mm!) a připevnění zesíleno vruty. Konstrukční spoje jsou spojeny pomocí kolíků, pokud je (úloţný prostor potaţený nebo skrytý), jsou kolíky průchozí. Rohové spoje musí být zesíleny buď kovovými úhelníky ze základních konstrukčních spojů, spojeny úhelníky, nebo masivními špalíky. Jako příklad je zakreslen kryt výklopného kování z vakuově lisované plastické hmoty. [1] 12

13 Na obrázku je zpevnění rohových spojů špalíky a vruty: Obrázek 2.- Výklopné kování [1] Plastový kryt výklopného kování: Obrázek 3.- Plastový kryt výklopného kování [1] Pokud se otevírá sedák i s opěradlem, je nutné ho zakovat tak, aby se výrobek umístěný u stěny nemusel od ní odtahovat. Výklopné kování se připevňuje pomocí šroubů M6, pruţných nebo vějířových podloţek a zaráţecích matic. Tohoto způsobu se pouţívá nejen u prodlouţených prvků umisťovaných v soupravě, jak vidíme na obrázku, kdy se typ s úloţným prostorem spojuje stejným způsobem jako rohové typy, k područkám pomocí roubových spojů, ale také u chaiselongue a otomanů s opěradlem na dlouhé straně. Opěradla jsou většinou konstruována pro připevnění k sedáku po očalounění. Připevňují se šrouby M6 a zaráţecími maticemi, které jsou umístěny ve spodním dílci, nebo do spodních vlysů opěradla. [1] 13

14 .Lamelový výklopný rám: Opěradlo se s čalouněním připevňuje v delší části pomocí vrutů a překliţkového dílce na opěradle do bočního vlysu ve výřezu tvarové ukončovací desky sedáku a pomocí šroubů a zaráţecích matic na krátké straně opěradla. [1] Obrázek 4.- Lamelový výklopný rám [1] Úloţný prostor s výklopným kováním pro uvedené rámy: Obrázek 5.- Úložný prostor s výklopným kováním[1] 14

15 C - Úloţný prostor ve formě zásuvky. Úloţné prostory u přímých prvků jsou často řešeny jako zásuvky pod sedákem, kdy čelo zásuvky připevňované po očalounění, tvoří podsedákovou desku. Čelo je připevněno pomocí šroubů a zaráţecích matic. Korpus zásuvky se musí vyztuţit úhelníky nebo špalíky shodně jako v předcházejících případech. Dno z povrchově upravené DVDT tl. 4-5 mm se vyztuţuje buď středovou lištou, nebo lištami z masivního dřeva zapuštěnými do mělkých podníţek boků. [1] Obrázek 6. - Úložný prostor jako zásuvka [1] Obrázek 7. - Kolečko s dvojitým připevněním [1] Obrázek 8.- Kolečko běžící ve vodícím profilu [1] Pohyb a vedení zásuvky bývají nejčastěji pomocí koleček, které musí být takového typu aby umoţnily připevnění nejen do spodních hran, ale i do boků, čímţ by se omezila moţnost jejich vylamování. Kolečka slouţí zároveň jako zaráţky. V některých případech chybí zadní kolečka a vedení je zajištěno kolečkem běţícím ve vodícím profilu. [1] 15

16 6. Průzkum trhu Průzkum trhu hraje v této bakalářské práci velkou roli. Kdyby byl totiţ na našem či zahraničním trhu (avšak v cenové dostupnosti) nalezen výrobek, který by vyhovoval poţadavkům zákazníka, nebyl by vyţadován návrh nového řešení. Tento výrobek však nalezen nebyl. Po důkladné rešerši, provedené převáţně na internetu a z katalogů nábytkových firem, jsou zde uvedeny základní typy sedacích souprav, které jsou na trhu dostupné a mají podobné konstrukční a funkční řešení, jaké je hledáno. 16

17 Internetový obchod Sedací souprava Universal - IMS Tato pohovka patří mezi kvalitní sedací soupravy - rohové rozkládací, s dřevěným rámem v kombinaci s kovem, se dvěma zabudovanými úloţnými prostory. Jeden ve vyklápěcí části a druhý pod spací plochou. Sedačka je celočalouněná (i vzadu). Potahový materiál- osnova: 60% polyester, 40% bavlna, vlas: 100% polyester, s teflonovou ochranou. Sedací souprava je osazena dřevěnými pevnými bukovými noţičkami. Celkový (vnější) rozměr sedačky: 2550 mm x 1630 mm Výška opěradla: 780 mm Hloubka sedáku: 700 mm Loţná plocha: 1500 x 2150 mm Cena s DPH: ,- Kč Obrázek 9.- Sedací souprava Universal Obrázek 10.- Sedací souprava Universal- úložný prostor Obrázek 11.- Sedací souprava Universalrozkládací část 17

18 Internetový obchod cz Sedací souprava rohová LP 209 R,LP Tuto sedací soupravu lze sestavit jako pravo- i levostrannou. Rozměr sedací soupravy: 1600 mm x 2400 mm, v 900 mm Rozměr lehací plochy: 2200 mm x 1370 mm Popis: Kvalitní rohová sedací souprava. Sedací souprava je v provedení rozkládací, levá. Velký výběr potahových látek. Uvedená cena se vztahuje k látkám - imitace kůţe, alkantara, suedine. Sedák - PUR pěna v kombinaci s vlnitými pruţinami. Cena s DPH: ,- Kč Obrázek 12.- Sedací souprava rohová LP 209 R,LP (sk.i) 18

19 Internetový obchod Sedací souprava rohová Miki - R, L (alkantara, imitace, ţinylka) Rohová sedací souprava. Levé i pravé provedení. Rozměr sedací soupravy: 2250 mm x 1380 mm x v 900 mm Rozměr lehací plochy: d 2020 mm x š 1350 mm Popis: Rozkládací sedací souprava vhodná do menších prostor. U této sedací soupravy je moţnost úloţného prostoru. Potahová látka k výběru - imitace kůţe, alkanatara, ţinylka. Ţinylka - módní, tkaný, pevný potahový materiál s hrubším výrazným vzorem, převáţně ve sloţení 50% BA, 50% PES. Do podkladu je vetkán vlas ze 100% bavlny. Alkantara. Sedák - vlnité pruţiny s polyuretanovou pěnou. Cena s DPH: ,- Kč Obrázek 13.- Sedací souprava rohová Miki - R, L 19

20 Internetový obchod Sedací souprava rohová MARGOT A R,LP Rozměry: Tuto sedací soupravu lze sestavit jako pravou i jako levou. Rozměr sedací soupravy: 2560 mm x 1630 mm, v 900 mm Rozměr lehací plochy: 2150 mm x 1350 mm Popis: Kvalitní rohová sedací souprava. Sedací souprava je v provedení rozkládací s úloţným prostorem, levá. Velký výběr potahových látek. Uvedená cena se vztahuje k látkám - imitace kůţe, alkantara, suedine. Sedák - PUR pěna v kombinaci s vlnitými pruţinami. Cena s DPH: ,- Kč Obrázek 14.- Sedací souprava rohová MARGOT A R,LP (sk.i) 20

21 Velkoobchod nábytkem KIKA Sedací souprava rohová MAXI Rozměr rohu 2440 mm x 1680 mm nebo 1680 mm x 2440 mm Skládá se z: 2sedák s rozkládací funkcí, otoman vpravo s úloţným prostorem nebo otoman vlevo s úloţným prostorem, 2sedák s rozkládací funkcí, nepotaţená záda, umělé nohy černé barvy, potah kůţe "Pampas" krémové barvy. artiklové číslo: Cena s DPH: ,- Kč Obrázek 15.- Sedací souprava rohová MAXI 21

22 IDEA-NÁBYTEK, s.r.o. Jedná se firmu, která se zabývá prodejem širokého sortimentu nábytku z dřevěného masivu, a to borovicového a smrkového. Dané zboţí dodává v imitaci buku, nebo masivní lakovaný a nelakovaný. Jednolůţko se zásuvkami 8809 lakované Vyrobeno z borovicového masivu - lakované provedení, praktické úloţné prostory pod postelí Rozměr matrace: 2000 mm x900 mm Rozměry konstrukce: 2050 mm x 970 mm x 690 mm (šířka x hloubka x výška) Hmotnost: 64 kg Cena : 4 499,- Kč Obrázek 16.- Jednolůžko se zásuvkami 8809 lakované 22

23 7. Vyhodnocení rešerše trhu Téměř kaţdý výrobce nábytku nabízí zákazníkům širokou škálu sedacích souprav v různých barevných, funkčních a designových provedeních. Při zkoumání trhu bylo shlédnuto nepřeberné mnoţství sedacích souprav, ale pro zevrubnou představu o základních a stále se opakujících typech sedacích souprav byli vybráni zástupci, kteří jsou pro naši problematiku dostačující. Dle vyhledaných typů sedacích souprav lze konstatovat, ţe se na našem trhu objevují soupravy jak rozkládací, tak nerozkládací. Jak s úloţným prostorem, tak bez něj. Avšak hlavní pozornost byla věnována pohovkám s úloţným prostorem a ty jsou s velkou převahou současně rozkládací. Tyto druhy sedacích souprav nám samozřejmě šetří místo v interiéru pro příleţitostné návštěvy, avšak na úkor úloţného prostoru. Ten je většinou částečně zastoupen v boční části sedací soupravy a je konstrukčně řešen výklopným kováním a to převáţně v příčném směru ku podélné ose. Pro příklad jiného typu úloţného prostoru je zde uvedeno jednolůţko firmy Idea. Jedná se o obyčejnou postel, která po zastlání můţe slouţit i jako sedací kus nábytku. Avšak za zmínku stojí spodní část postele, kterou tvoří volný prostor, do něhoţ jsou zasunuty samostatné nábytkové díly v podobě zásuvek, ale nejsou vlastní součástí postele. Toto řešení je proveditelné v mnoha variantách. Např. pod postelí nemusí být nic. Nebo pod ní můţe být zasunuta volně pohyblivá zásuvka na kolečkách, jejíţ šířka odpovídá celkové délce vnitřního prostoru pod postelí. Na našem trhu v současné době nebyl nalezen ţádný artikl, který by vyhovoval daným poţadavkům. 23

24 8. Východiska vlastního řešení- Poţadavky Hlavním úkolem bylo navrţení konstrukce rohové čalouněné soupravy s úloţným prostorem. Souprava by měla být v pravém provedení, aby vyhovovala umístění v místnosti. Pravá část by měla být výklopná s maximálním moţným vyuţitím jako úloţný prostor. Také má být dostatečně dlouhá, aby splňovala minimální poţadavky na příleţitostné přespání. Poţadavky na hlavní sedací část jsou, aby byla hlubší, neţ klasicky dostupné sedací soupravy. A ve spodní části by měly být tři zásuvky na kolečkách, se kterými bude moţné snadno manipulovat a popřípadě přemisťovat. Celkově má být souprava velmi odolná a bezpečná. Záměrem je odpočinkové místo pro celou rodinu současně s koutkem pro děti, které tuto sedací a úloţnou plochu budou vyuţívat, předvídám, více neţ aktivně. 24

25 9. Vlastní řešení Při navrhování vlastního řešení se vycházelo ze základních poţadavků předepisujících normami a z individuálních přání zákazníka. Při rešerši obdobných konstrukčních řešení nebyl nalezen artikl, který by stoprocentně vyhovoval daným poţadavkům. V práci jsou vyzdviţeny nejdůleţitější prvky na poţadovanou konstrukci. Sedací souprava je nerozkládací, se dvěma druhy úloţných prostorů. Celková konstrukce je vytvořena ze tří samostatných podsestav a tří pojízdných zásuvek. Opěradlová část je dlouhá 2718 mm a 133 mm široká. Zkosená je o 98 a vrchní vlys je široký 90 mm. Záda jsou zhotovena z DVD-L 3,3. Levá strana sedací soupravy je k opěradlovému rámu přišroubována spojovacími šrouby se zaráţecími maticemi a to aţ u zákazníka, pro snadnější manipulaci. Hloubka sedací plochy bez volných polštářů je 878 mm, kdy čtyři volné polštáře jsou hluboké 100 mm. Načeţ hloubka sedací plochy s polštáři je 778 mm. Celková délka je 1818 mm a výška konstrukce od země je 372 mm bez čalounění. Hlavní konstrukce zhotovena z DTD 18 a bukových vlysů. Pravá strana, která je určená i pro příleţitostné spaní je široká 900 mm, 2000 mm dlouhá a 372 mm vysoko od země bez čalounění. S opěradlovým rámem je konstrukce spojena demontovatelným nasazovacím spojovacím kováním a s boční částí spojovacími šrouby. V konstrukci je pouţito výklopné kování. Konstrukce je zhotovena z DTD 18 a bukových vlysů. Záda jsou zhotovena z DVD-L 3,3. Na vyztuţení konstrukce byly pouţity bukové vlysy. Konstrukční spoje tvoří dřevěné kolíky podpořené vruty. Všechny potřebné hrany jsou zaobleny R3. Celková plocha, kterou sedací souprava zabírá je 3,75 m 2. Předpokládaná výška sedu po očalounění je 472 mm. 25

26 9.1. Pouţité kování V této kapitole je uveden stručný popis pouţitého kování Výklopné kování V práci bylo pouţito výklopné kování od české firmy Mila s.r.o. Jedná se o jednoduché kování, které je určeno pro čalouněný nábytek. Slouţí k podélnému otevírání postelí a pohovek. Obrázek 17.- Výklopné kování velké (Heike) Mila s.r.o. Hrušky u Brna Spojovací kování Tento typ spojovacího kování byl zvolen pro snadnější montáţ, protoţe sedací souprava se bude montovat u zákazníka. Jako nejvhodnější byl vybrán typ od rakouské firmy Hordy. Obrázek 18.- Spojovací kování Hordy 26

27 Kluzák Obrázek 19.- Kluzák KS Pozořice Na spodní část sedací soupravy byl zvolen zaráţecí kluzák od společnosti KS-Pozořice. Barva bude zvolena aţ dle poţadovaného barevného odstínu čalounění Šroub a zaráţecí matice Matice zaráţecí do dřeva se závitem M6. Pouţití: Rozebíratelné spojení nábytkových desek pomocí válečkové matice a šroubu. Spojení šroubu zaráţecí matice b u spojení falešného čela zásuvky s očalouněným čelem a pro spojení levé sedákové podsestavy s opěradlovou konstrukcí. Obrázek 20.- Zarážecí matice M Spojovací šroub Spojovací šrouby byly pouţity ke spojení dvou sedákových podsestav. Obrázek 21.- Spojovací šroub M6x44 Hettich 27

28 9.2. Stanovení materiálových nákladů Veškeré pouţité kování bylo vyčísleno přibliţně na 1014,- Kč. Materiály na bázi dřeva budou stát přibliţně Bukový materiál na vlysy bude stát přibliţně Cena celkem: 3468,- Kč. 794,- Kč. 5278,- Kč. 10. Vizualizace vlastního řešení Obrázek 22.- Vizualizace konstrukce vlastního řešení 28

29 11. Diskuse Sestava je tvořena třemi podsestavami a třemi samostatnými zásuvkami. Protoţe je opěradlová konstrukce uţ tak dosti velká, je potřeba ji montovat aţ u zákazníka. Pro její montáţ bude potřeba erudovaná osoba. Jako spojovací kování byly zvoleny spojovací šrouby se zaráţecími maticemi, spojovací zásuvné kování a spojovací šroub. Avšak můţe být pouţito jen spojovacích šroubů a zaráţecích matic, nebo lze zvolit úplně jinou variantu. V návrhu je počítáno s očalouněním předních částí zásuvek, proto všude došlo k předsunutí dílů o 1 mm dopředu, aby zde vznikl prostor pro potahovou textilii. Záleţí však na zákazníkovi, jestli bude upřednostňovat čalounění či ne. Poté by bylo potřeba, aby tato nadmíra byla odstraněna. Druh matrace, který bude umístěn v pravé podsestavě, můţe být na přání zákazníka, podle toho, zda- li bude upřednostňovat tuto část ke spaní nebo k sezení. 29

30 12. Závěr V bakalářské práci je hlavním cílem navrţení konstrukce čalouněné soupravy, kde je kladen větší důraz na úloţný prostor, který je z mého pohledu v posledních letech dosti opomíjen. Uvedené informace z oblasti sedacího nábytku a úloţného prostoru jsou pro danou problematiku, včetně vlastního návrhu, dostatečné. Přiloţená výkresová dokumentace byla vyhotovena na základě přiloţeného seznamu pouţité literatury a znalostí získaných během studia. 13. Summary The work is the main objective of the proposed construction of upholstered sets, where the greater emphasis on storage space, which is in my view, in recent years, ether neglected. That information from the seating and storage space for a given area, including its own proposal, sufficient. The accompanying drawings were prepared based on the attached list of literature and knowledge acquired during their studies. 30

31 14. Seznam pouţité literatury [1] HOLOUŠ, Z.- MÁCHOVÁ E., Konstrukce čalouněného nábytku II.- Konstrukce nosných koster čalouněného nábytku, 1. vyd. Brno: Mendelova zemědělská a lesnická univerzita, 2007, 131 s. ISBN [2] Ing. Dr. Petr BRUNECKÝ., Domiciologie- nauka o obývaném prostředí, 1. Vyd. Brno: Mendelova zemědělská a lesnická univerzita, 1998, 326 s. ISBN [3] Ing. Dr. Petr BRUNECKÝ.,Standardy nábytku, 1. Vyd. Brno: Mendelova zemědělská a lesnická univerzita, 2009, 120 s., ISBN BRUNECKÝ, P. Výkresy ve dřevozpracujícím průmyslu. 1. vyd.,dotisk 2004, Brno: Mendelova zemědělská a lesnická univerzita, s. ISBN HALABALA, J. Výroba nábytku : Tvorba a konstrukce. 1. vyd. Praha: SNTL, s. HOLOUŠ, Z. -- MÁCHOVÁ, E. -- KOTÁSKOVÁ, P. Odborné kreslení: pro učební obor Truhlář. Praha: Informatorium, s. ISBN NUTSCH, W. a kol. Příručka pro truhláře. 2. vyd. Praha: Sobotáles, s. ISBN NUTSCH, W. Handbuch der Konstruktion: Möbel und Einbauschränke. 3. vyd. Stuttgart: Deutsche Verlags-Anstalt, s. ISBN (k ) (k ) (k ) (k ) ( ) ( ) ( ) ( ) ( ) 31

32 15. Seznam pouţitých obrázků Obrázek 1.- Rozdělení úložných prostor [1] Obrázek 2.- Výklopné kování [1] Obrázek 3.- Plastový kryt výklopného kování [1] Obrázek 4.- Lamelový výklopný rám [1] Obrázek 5.- Úložný prostor s výklopným kováním[1] Obrázek 6.- Úložný prostor jako zásuvka [1] Obrázek 7.- Kolečko s dvojitým připevněním [1] Obrázek 8.- Kolečko běžící ve vodícím profilu [1] Obrázek 9.- Sedací souprava Universal Obrázek 10.- Sedací souprava Universal- úložný prostor Obrázek 11.- Sedací souprava Universal- rozkládací část Obrázek 12.- Sedací souprava rohová LP 209 R,LP (sk.i) Obrázek 13.- Sedací souprava rohová Miki - R, L Obrázek 14.- Sedací souprava rohová MARGOT A R,LP (sk.i) Obrázek 15.- Sedací souprava rohová MAXI Obrázek 16.- Jednolůžko se zásuvkami 8809 lakované Obrázek 17.- Výklopné kování velké (Heike) Mila s.r.o. Hrušky u Brna Obrázek 18.- Spojovací kování Hodry Obrázek 19.- Kluzák KS Pozořice Obrázek 20.- Zarážecí matice M Obrázek 21.- Spojovací šroub M6x44 Hettich Obrázek 22.- Vizualizace konstrukce vlastního řešení

33 16. Seznam příloh Příloha č. 1- Kusovník Příloha č. 2- Výkres- Pohledy Příloha č. 3- Výkres- Řez A Příloha č. 4- Výkres- Řez B Příloha č. 5- Výkres- Řez C 33
