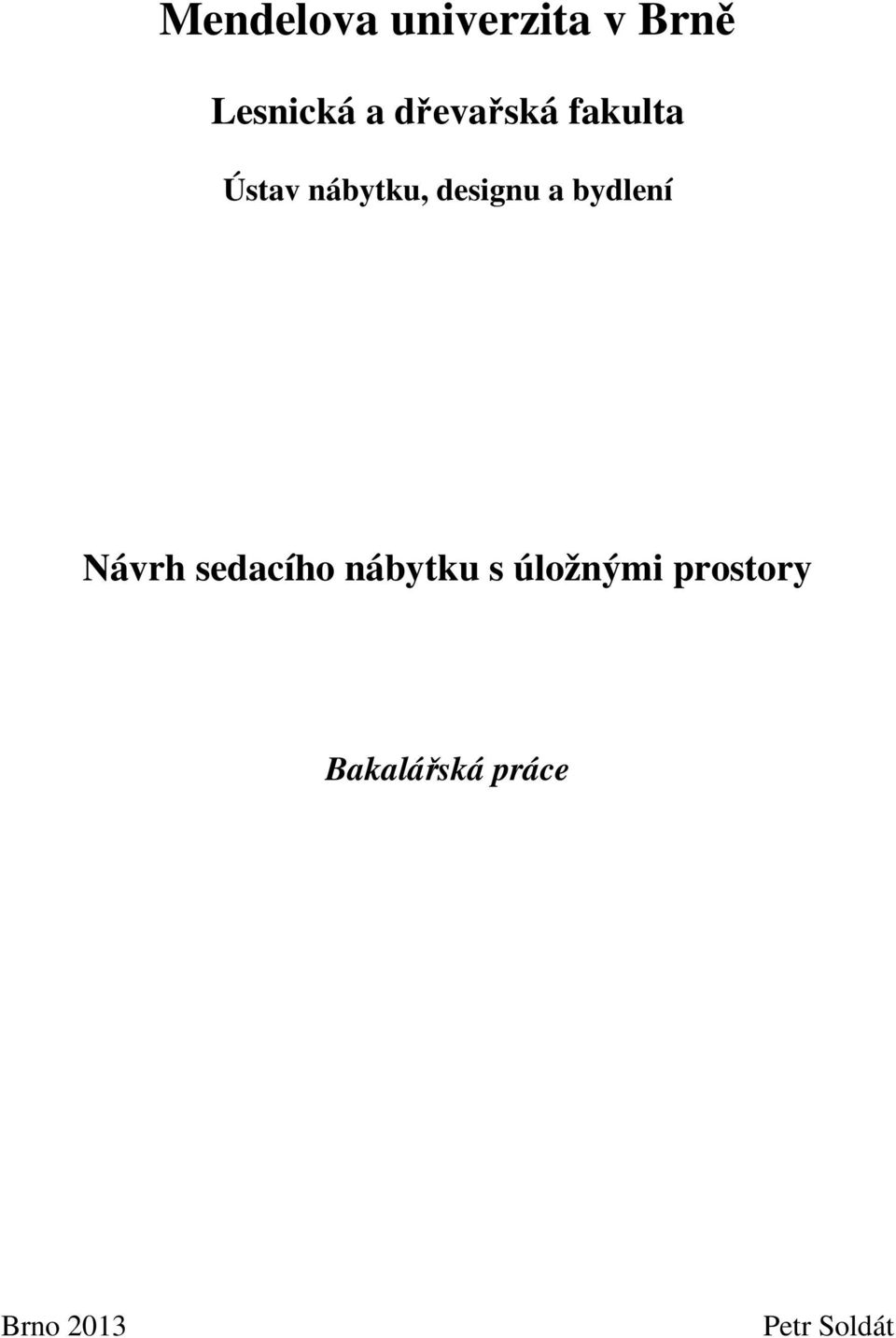

1 Mendelova univerzita v Brně Lesnická a dřevařská fakulta Ústav nábytku, designu a bydlení Návrh sedacího nábytku s úložnými prostory Bakalářská práce Brno 2013 Petr Soldát

2

3 Čestné prohlášení Prohlašuji, že jsem bakalářskou práci na téma: Návrh sedacího nábytku s úložnými prostory zpracoval sám a uvedl jsem všechny použité prameny. Souhlasím, aby moje bakalářská práce byla zveřejněna v souladu s 47b Zákona č. 111/1998 Sb., o vysokých školách ve znění pozdějších předpisů a v souladu s platnou Směrnicí o zveřejňování vysokoškolských závěrečných prací. Jsem si vědom toho, že se na moji práci vztahuje zákon č. 121/2000 Sb., autorský zákon, a že Mendelova univerzita v Brně má právo na uzavření licenční smlouvy a užití této práce jako školního díla podle 60 odst. 1 Autorského zákona. Dále se zavazuji, že před sepsáním licenční smlouvy o využití díla jinou osobou (subjektem) si vyžádám písemné stanovisko univerzity o tom, že předmětná licenční smlouva není v rozporu s oprávněnými zájmy univerzity a zavazuje se uhradit případný příspěvek na úhradu nákladů spojených se vznikem díla a to až do jejich skutečné výše. V Brně, dne:. Petr Soldát

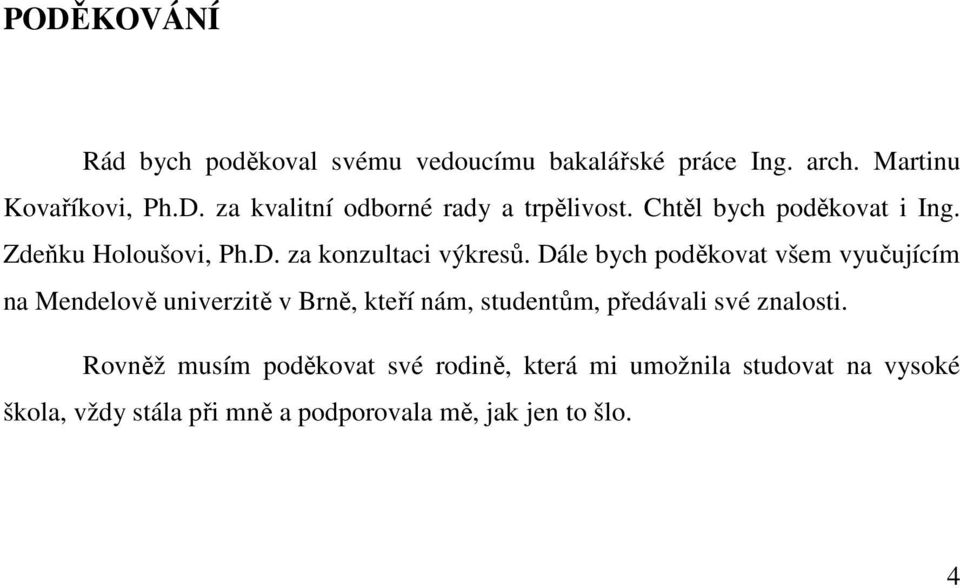

4 PODĚKOVÁNÍ Rád bych poděkoval svému vedoucímu bakalářské práce Ing. arch. Martinu Kovaříkovi, Ph.D. za kvalitní odborné rady a trpělivost. Chtěl bych poděkovat i Ing. Zdeňku Holoušovi, Ph.D. za konzultaci výkresů. Dále bych poděkovat všem vyučujícím na Mendelově univerzitě v Brně, kteří nám, studentům, předávali své znalosti. Rovněž musím poděkovat své rodině, která mi umožnila studovat na vysoké škola, vždy stála při mně a podporovala mě, jak jen to šlo. 4

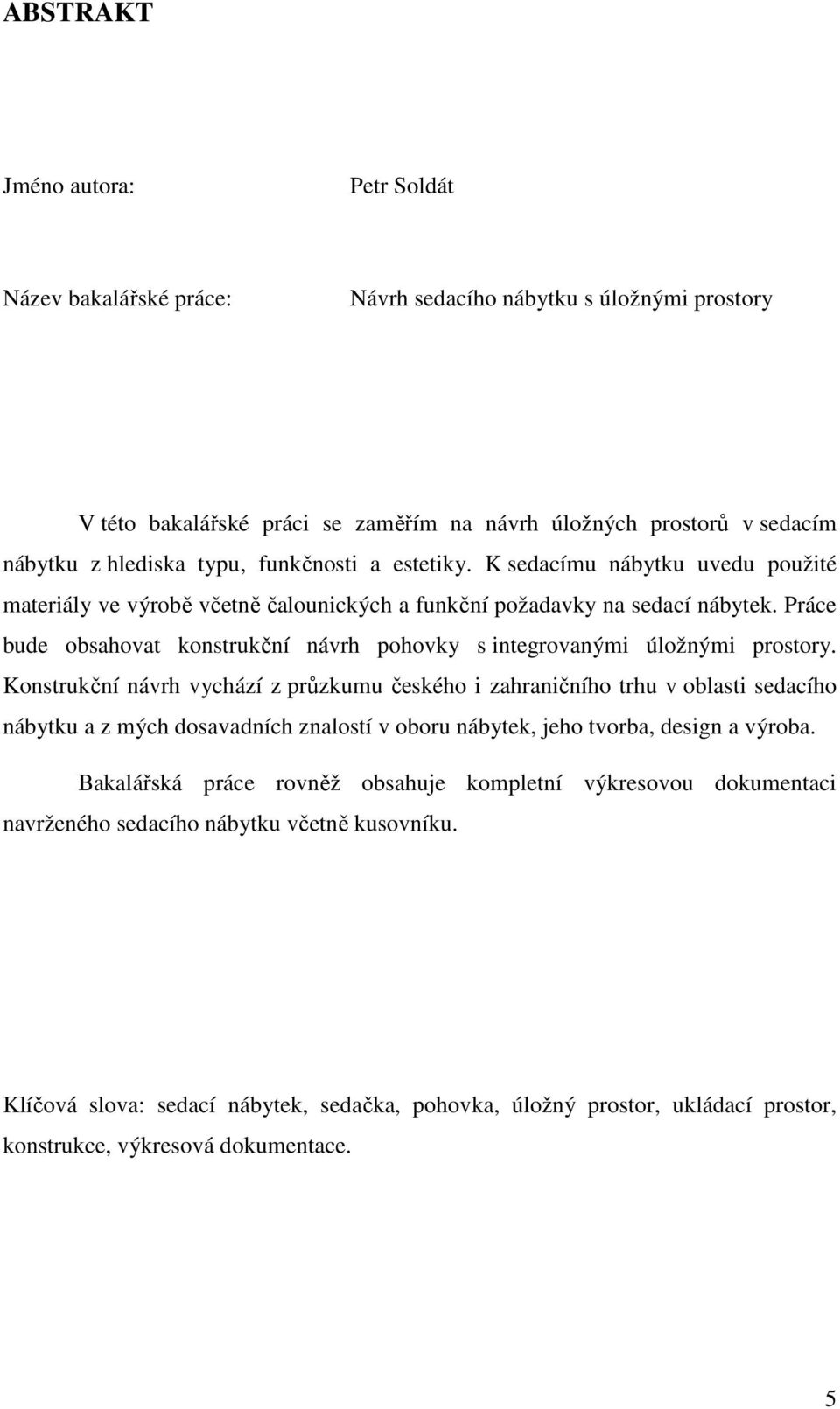

5 ABSTRAKT Jméno autora: Petr Soldát Název bakalářské práce: Návrh sedacího nábytku s úložnými prostory V této bakalářské práci se zaměřím na návrh úložných prostorů v sedacím nábytku z hlediska typu, funkčnosti a estetiky. K sedacímu nábytku uvedu použité materiály ve výrobě včetně čalounických a funkční požadavky na sedací nábytek. Práce bude obsahovat konstrukční návrh pohovky s integrovanými úložnými prostory. Konstrukční návrh vychází z průzkumu českého i zahraničního trhu v oblasti sedacího nábytku a z mých dosavadních znalostí v oboru nábytek, jeho tvorba, design a výroba. Bakalářská práce rovněž obsahuje kompletní výkresovou dokumentaci navrženého sedacího nábytku včetně kusovníku. Klíčová slova: sedací nábytek, sedačka, pohovka, úložný prostor, ukládací prostor, konstrukce, výkresová dokumentace. 5

6 ABSTRAKT Author s name: Petr Soldát Title of bachelor work: The design of the sitting furniture with storage space. In this bachelor work I will focus on design of storage spaces in sitting furniture from point of view a type, function and aesthetics. A part about sitting furniture will contain used materials in production including upholstery and function requirements on sitting furniture. Work will contain construction design of sofa with integrated storage spaces. Contruction design comming out from czech and foreign market research in sitting furniture sphere and my existing knowledge. Bachelor work also included complete construction drawing of designed sitting furniture include associate technical documents as is part bill. Key words: sitting furniture, couch, storage space, construstion, drawing documentation. 6

7 OBSAH Obsah 1. Cíl práce Metodika práce Úvod Analýza současného stavu sedacího nábytku s úložnými prostory Kategorie ukládaných předmětů Materiály, technologie a konstrukce používané pro výrobu sedacího nábytku s úložnými prostory Dřevěné materiály Dřevotřískové desky (DTD), laminované dřevotřískové desky (DTDL) Překližky (PDP) Desky z orientovaných třísek (OSB) Multifunkční desky (MFP) Dřevovláknité desky tvrdé (DVDT) Dřevovláknité desky polotvrdé (MDF) Desky složené Masivní dřevo Čalounické materiály Nosný podklad Tvarovací vrstva Izolační vrstva Kypřicí vrstva Separační vrstva Potahová vrstva Materiály Další materiály pro nábytkovou výrobu

8 5.3.1 Plasty Kov Funkční požadavky na sedací nábytek Antropometrie Základy ergonomie Ochranné podmínky: Všeobecné podmínky Dřevěné části nábytku Čalouněné části nábytku Impregnace vyhodnocení integrace úložných prostorů do sedacího nábytku Vyhodnocení integrace úložných prostorů do sedacího nábytku dle typu sedacího nábytku Typy čalouněného nábytku Vyhodnocení integrace úložných prostorů do sedacího nábytku dle účelnosti úložného prostoru Vyhodnocení integrace úložných prostorů do sedacího nábytku dle estetiky Kategorie viditelných úložných prostor v sedacím nábytku Kategorie skrytých úložných prostor v sedacím nábytku Kategorie speciálních úložných prostor v sedacím nábytku Kategorie doplňovacích úložných prostor v sedacím nábytku Vlastní konstrukční řešení Návrh vlastního konstrukčního řešení Popis vlastního konstrukčního řešení Shrnutí, diskuze Závěr

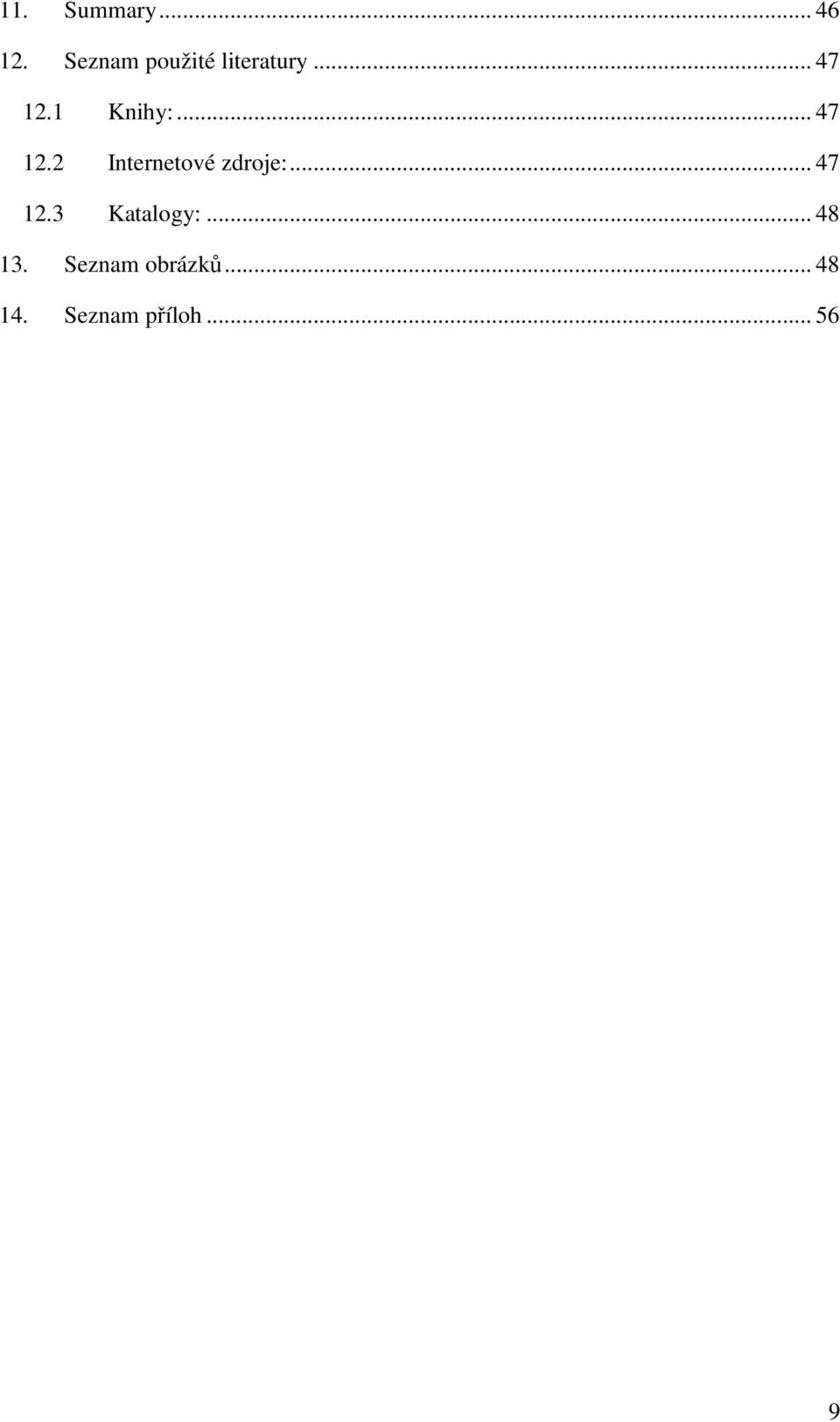

9 11. Summary Seznam použité literatury Knihy: Internetové zdroje: Katalogy: Seznam obrázků Seznam příloh

10 1. CÍL PRÁCE Cílem této bakalářské práce je Návrh sedacího nábytku s úložnými prostory, na základě vyhodnoceného průzkumu českého i zahraničního trhu. Seznámit čtenáře s používanými materiály pro výrobu sedacího čalouněného nábytku s úložnými prostory, souvisejícími normami a vztahem člověka k nábytku v oblastech ergonomie, antropometrie a ochranných podmínek. Na návrh sedacího nábytku vypracovat vizualizace a technickou dokumentaci tak, aby byl funkční, minimalizovaly se nedostatky a nevýhody, které jsou běžně na trhu a zvýraznily se výhody a užitnost, bez snížení jeho pohodlnosti při sezení. 10

11 2. METODIKA PRÁCE Bakalářská práce je rozdělena do tří částí: I. Rešerše trhu, použité materiály a funkční požadavky na jeho používání. II. Vlastní vyhodnocení integrace úložných prostorů do sedacího nábytku. III. Vlastní konstrukční řešení a vizualizace. I. Část Teorie a rešerše trhu se skládá ze dvou oddílů Rešerše zkoumá několik druhů nábytku a úložných prostor a vyhodnocuje jejich funkčnost. V teoretické části jsou obsaženy informace o všem potřebném k výrobě čalouněného i nečalouněného sedacího nábytku, jako použité materiály pro výrobu koster, čalounění a ostatních materiálů, kterými jsou kov a plast. Rovněž je zde popsán i vztah člověka k nábytku, tj. ergonomie, normy, antropometrie a ochranné podmínky pro nábytek. II. Část - Vlastní vyhodnocení integrace úložných prostorů do sedacího nábytku Vychází z teoretické části, zvláště z průzkumu trhu a zohledňuje estetiku, účelnost a použití pro jednotlivé kusy nebo druhy sedacího nábytku s úložnými prostory. Je provedeno malé vyhodnocení běžných i speciálních typů sedacího nábytku. III. Část Vlastní konstrukční řešení Vychází z prvních dvou částí a spočívá ve vypracování výrobní dokumentace pro vlastní návrh sedacího nábytku s úložnými prostory. 11

12 3. ÚVOD Už v pravěku, kdy člověk měl potřebu schovávat, uchovávat a skladovat potraviny a předměty, vznikly první úložné prostory. Prvním historicky významným nábytkem se stala truhla. Ta zprvu sloužila k ukládání všeho, co bylo zapotřebí. Nábytek v průběhu historie prošel všemi slohy, změnil tvář nesčetněkrát a doslova rostl s člověkem. Úložný prostor tedy neodmyslitelně patří k životu člověka, zvláště při bydlení a stejně tak jako sedací nábytek. Úložný prostor v sedacím nábytku má kořeny v dávné historii, ale vždy šlo pouze o doplňkovou funkci. Jeho největší rozmach proběhl v minulém století a vznikly firmy, které se specializují právě na toto odvětví. Ať již chceme, nebo ne, za život nahromadíme spoustu předmětů a většinu z nich se doma snažíme uložit. Kdo by si alespoň jednou neřekl to by se mohlo ještě někdy hodit. Až polovinu našich úložných prostor zabírají nenošené oděvy. Sbíráme vše, na co si vzpomeneme. Abychom použitelné věci ještě někdy mezi ostatními našli, potřebujeme si vybudovat dokonalý skladovací systém a také potřebujeme dostatek místa. Úložných prostor je vždy málo, s hromaděním předmětů potřebujeme další a další, ale nelze je nastavovat do nekonečna. Řešením je využít do posledního centimetru to, co máme k dispozici. 12

13 4. ANALÝZA SOUČASNÉHO STAVU SEDACÍHO NÁBYTKU S ÚLOŽNÝMI PROSTORY Analýza se zabývala těmito druhy sedacího nábytku: pohovky, lavice, křesla, taburety, otomany a židle. Přístupy do úložných prostorů jsou těchto typů: výklopný, výsuvný, otevřený a jejich kombinace. U jednotlivých typů přístupu byla u každého výrobku hodnocena zejména pohodlnost přístupu do úložného prostoru. Přidány byly jejich další výhody nebo nevýhody a kategorie předmětů, které jsou pro jednotlivé úložné prostory vhodné. Rozdělení analýzy je podle typů přístupů do úložných prostorů, poté dle pohodlnosti přístupů, nepohodlnosti přístupů a nakonec dle typu sedacího nábytku. Dále jsou v analýze zahrnuty kategorie předmětů, jež jsou vhodné pro uložení do daných úložných prostor. Jejich širší rozbor a vyhodnocení v závislosti na daném sedacím nábytku je uveden v 7.2 Vyhodnocení integrace úložných prostorů do sedacího nábytku dle účelnosti úložného prostoru. Viz. str Kategorie ukládaných předmětů 1. Hygienické výrobky Jde o předměty, které by neměly být na viditelných místech a ani snadno dostupné pro děti. Jsou to různé krémy, zrcátka, vatičky, manikúra, odličovadla nebo laky na nehty, jednoduše vše, čím se může dítě pokreslit, otrávit nebo udusit. 2. Elektronika a drobná zařízení Tyto předměty bude nejlepší ukládat tak, aby se omezila možnost jejich poškození nebo ztráta. Jde o kamery, fotoaparáty, hudební přehrávače, telefony, nabíjecí adaptéry nebo propojovací kabely. Ty je třeba uložit do uzavíratelných úložných prostorů, aby se k nim nedostal prach ani děti. Baterie, paměťové karty, blesky a jiná drobná příslušenství zase musí mít vlastní menší prostor, aby nedošlo k jejich ztrátě a byly snadno dohledatelné. 3. Kancelářské potřeby Mohou být využívány každý den, proto musí být snadno přístupné, bývají menších rozměrů, proto pro ně bude vhodný menší nebo členitý prostor. Jde zvláště o poznámkové bloky, psací potřeby, sešívačky, izolepy, nůžky apod. 13

14 4. Hračky Měly by být na snadno dostupném místě nebo v úložném prostoru tak, aby se děti při jejich vytahování nebo uklízení nemohly zranit o kování nebo otevírací/zavírací systém. 5. Knihy a tiskoviny Mohou tvořit i dekorační prvek, je tedy vhodné je umisťovat do viditelných úložných prostorů, ale je třeba zohledňovat jejich váhu. Otevřené úložné prostory přímo v sedacím nábytku jsou pro knihy jako stvořené, jednak budou vždy po ruce čtenáře a zpříjemní vzhled nábytku. Není ovšem vhodné je ukládat příliš nízko k zemi kvůli prašnosti, nebo aby se jimi nemohly zranit děti. 6. Lůžkoviny Je vhodné se vyhnout prašnosti, tyto předměty by měly být ve větších uzavíratelných úložných prostorách. Jde především o polštáře, deky a domácí obuv. Musí se dodržet minimální výška 10 mm nad zemí a úložný prostor musí být větratelný. 7. Ostatní předměty Předměty denní potřeby bychom skladovali ve snadno dostupných, viditelných a neviditelných úložných prostorech. Jedná se o menší předměty, tabákové výrobky a příslušenství, šitíčka nebo pletení, drobné sady nářadí, dekorační prvky jako svíčky či ubrousky, brýle, klíče, mobilní telefony apod. Jsou to předměty, které nemají stálé místo v těchto úložných prostorech, ale člověk se bez nich neobejde a je třeba je často někam uložit nebo odložit, aby odpadly situace typu: Kde jsem zase nechal ty klíče? Analýza byla prováděna převážně pomocí internetových zdrojů a je uvedena v příloze viz. Tab

15 5. MATERIÁLY, TECHNOLOGIE A KONSTRUKCE POUŽÍVANÉ PRO VÝROBU SEDACÍHO NÁBYTKU S ÚLOŽNÝMI PROSTORY 5.1 Dřevěné materiály Dřevotřískové desky (DTD), laminované dřevotřískové desky (DTDL) V konstrukci koster se dřevotřísková deska používá především na plošné tvarové dílce namáhané na vzpěr. Dřevotřískové dílce by v kostrách neměly být používané na dílce namáhané na ohyb. Mimo desek nábytkářské kvality lze použít i nebroušených desek. Použití jednovrstvých desek je nutné zvážit z hlediska namáhání. Na některé díly lze využít i dílců vzniklých slepováním z více částí na tupou spáru, orientaci spáry je nutné předepsat vzhledem k namáhání dílce. Nejčastěji jsou používány tloušťky 16 a 18 mm, menší tloušťky lze využít na méně namáhané dílce a na výplně. Laminované dřevotřískové desky se užívají především na dílce úložných prostorů, které jsou součástí čalouněných výrobků Překližky (PDP) Na kostry čalouněných výrobků se používají obdobně jako dřevotřískové desky, ale vzhledem ke svým vlastnostem mají širší možnost využití v konstruování koster. Při použití na plošné tvarové dílce namáhané na vzpěr (bočnice, podsedákové desky) se používá překližek různých dřevin a skladeb. Pro namáhané dílce se používala celobuková Obr. 1 kostra křesla překližka, v poslední době převládá překližka z břízy, která u komfortnějšího nábytku zcela nahrazuje dřevotřískové desky. Běžně používané tloušťky jsou 3 12 mm. Obr. 2 židle z překližky 15

16 5.1.3 Desky z orientovaných třísek (OSB) OSB desky mohou v určité míře nahrazovat v konstrukci koster překližky, nutno ale brát v úvahu jejich rozdílný modul pružnosti a pevnost v ohybu v podélném a příčném směru. Jejich předností je nižší cena, nevýhodou nižší pevnostní charakteristiky a vyšší hmotnost. Vyrábí se v tloušťkách 6 25 mm. Obr. 3 OSB deska Multifunkční desky (MFP) Multifunkční desky mají na rozdíl od OSB vyrovnané vlastnosti ve všech směrech, proto se jim před nimi dává v konstrukci přednost. Tyto desky mají menší třísky než OSB a jsou ve všech vrstvách rozptýlené. Vyrábí se v tloušťkách 12, 15, 18 a 22 mm Dřevovláknité desky tvrdé (DVDT) Dřevovláknité desky tvrdé, neboli HDF, se používají především na výplně ploch koster, používají se v tloušťkách 2,6 5 mm. Tloušťky 2,6 a 2,8 mm bývají někdy zaměňovány čalounickými lepenkami tloušťky 2,2 mm. Do samotných DVDT těchto tlouštěk bez podložení se nemají sponkováním připevňovat potahové materiály. Pro dna úložných prostorů je nutno používat desky s povrchovou úpravou na lícové ploše ( sololak ) Dřevovláknité desky polotvrdé (MDF) Dřevovláknité desky polotvrdé se používají na plošné a tvarové dílce, u kterých je požadavek na lepší pevnostní a mechanické vlastnosti, než lze dosáhnout použití DTD Desky složené Do této skupiny patří složené desky nebo panely se středem z jiného materiálu než je rostlé dřevo. Může to být oplášťovaná deska z aglomerovaného materiálu, která je oplášťována například dřevovláknitou deskou tvrdou. Typickým příkladem jsou voštinové desky s rámy z rostlého dřeva (dveřovky, PDS-V). Využívají se na velké plochy a jejich největší výhodou je jejich nízká hmotnost. Naopak jejich nevýhodou je nutnost vnitřní konstrukce speciálně pro každé jednotlivé užití. 16

17 5.1.8 Masivní dřevo Pro správné použití jednotlivých dřevin při konstrukci koster čalouněného nábytku je nutné se řídit umístěním dílce v celkové konstrukci, jeho funkci a souvislosti s celou konstrukcí, musíme při jejím vytváření a dimenzováním jednotlivých dílců chápat jako celek. V podstatě se jedná o vytváření skříňových a nepravidelných příhradových nosníků různých tvarů vzájemně prostupujících a přecházejících z jednoho typu do druhého. Je samozřejmé, že toto lze chápat jen z pohledu hotového, již očalouněného výrobku. Z toho vyplývá základní rozdělení dílců z masivního dřeva a to na konstrukční vlysy, spojovací vlysy, lišty a tvarové dílce. - Konstrukční vlysy jsou základní nosné dílce konstrukce přímo přenášející zatížení při užití výrobku. Typickým příkladem jsou sedákové vlysy, ve kterých jsou upevněny pružící prvky, dílce, ve kterých jsou upevněny nohy a kluzáky a opěradlové vlysy. - Spojovací vlysy a lišty slouží především pro upevnění výplní, lepenek a ostatních čalounických materiálů s předpokladem co nejmenšího namáhání na ohyb. Zvyšují celkovou tuhost konstrukce. - Tvarové dílce slouží k vytvoření tvarových křivek výrobku, pokud je to výhodnější, než použití čalounických materiálů (PUR pěn) a je u nich požadována větší pevnost, než při použití aglomerovaných materiálů (DTD). Měkké dřeviny Nejčastěji využívanou měkkou dřevinou je smrk (SM). Ten se může podle potřeby nahrazovat dalšími jehličnatými dřevinami. Často se využívá zamodralé borovice (BO), ta ale nesmí být použita na viditelných místech na hotovém výrobku při jeho běžném používání. Při předepsání dřeviny SM ve výkresové dokumentaci je možné použít celou tuto skupinu jehličnatých dřevin. 17

18 Tvrdé dřeviny Celá skupina tvrdých dřevin bývá v dokumentaci pro výrobu koster předepisována nejčastěji používanou dřevinou, kterou je buk (BK). Dle potřeby lze však využít všechny tvrdé dřeviny, nejčastěji dub (DB). 1 1 (Holouš, Máchová, 2007) 18

19 5.2 Čalounické materiály Nosný podklad Dělí se na pružný a nepružný, musí propouštět vzduch a vlhkost. Pružný podklad tvoří rošty z kovových pružin vlnitých nebo tažných spirálových, nebo přepjaté dřevěné lamely, pružné popruhy, lana, a další různé kombinace. Nepružný podklad může být z tvarované překližky, vrstveného dřeva, kovu, tvrdých vláknitých desek, plastu atd. s otvory pro průchod vzduchu Tvarovací vrstva Určuje tvar výrobku. Dříve byla z přírodních vlákenných materiálů a překrývána tvarovacím plátnem, dnes se používají kovové tlačné pružicí prvky a pružiny, PUR pěna, pěnová pryž, pryžokokos Izolační vrstva Odděluje a zpevňuje z technologických důvodů některé vrstvy materiálů, bývá to např. pryžokokos Kypřicí vrstva Změkčuje výrobky. Dříve se používalo např. peří, dnes také ale v kypřicích směsích a komorách z netkané textilie, aby peří neprošlo textilií na povrch výrobku. Dále se používá vata, bavlna, vlna, žíně, velbloudí a jiná srst, hedvábí, syntetická rouna, smotky z polyesterových, vlněných a jiných vláken, řezané tyčinky z PUR pěny, směsi předchozích materiálů, viskoelastické pěny atd Separační vrstva Z hygienických důvodů odděluje potahovou vrstvu od tvarovacího materiálu (např. PUR pěny). 19

20 5.2.6 Potahová vrstva Je tvořena potahovou textilií, usní nebo různými prošívanými soubory. Volba skladby materiálů musí zabezpečovat optimální pružení (pohodlné a zdravé sezení), ale i odvod tepla při déletrvajícím používání výrobku. Největší životnost zajišťuje tzv. dvojí pružení sedáku a opěradlové části Materiály Pěnové pryže jsou vyráběné horkým procesem nebo vymrazováním ze směsi přírodního a syntetického kaučuku a přísad. Mají dobré pružicí vlastnosti. Polyuretanové pěny PUR se vyrábějí teplým nebo studeným vypěňováním v blocích nebo formách. Jsou označeny písmenem a čtyřčíslím. První dvě čísla značí hmotnost v kg/m3, druhé dvojčíslí je měkkost. Na sedadlo, područky a opěradlo se používají různé pěny. Kvalitní pěna má na sedadlo co nejvyšší dvojčíslí, např. 50 a druhé číslo nízké, např. 18. Integrální polyuretanová pěna (lakovaná pěna) je vyráběná ve formách a má různou kvalitu (velikost buněk) uvnitř a na povrchu. Povrchová vrstva vypadá jako koženka, výrobek se nemusí potahovat. Používá se také v dopravních prostředcích (opěradla, područky). Gumokokos - Výroba: kadeřené kokosové vlákno se vrství do roun a spojuje se vpichováním nebo latexovým mlékem s tepelnou izolací. Useň Je zvířecí kůže zbavená srsti, podkožního vaziva a tuku, upravená vyčiněním, například tříslem a chromitými solemi a opracovaná tak, aby byla stálá ve vodě, nehnila a po vysušení si zachovala ohebnost a vláčnost. Používá se jako potah čalouněného nábytku. 2 Vše o nábytku: technologie výroby nábytku [online]. [cit ]. Dostupné z: 20

21 Štípenka Je useň upravená rozřezáním v tloušťce. Rozděluje se na lícovou a rubovou štípenku. Na čalouněných výrobcích by se z důvodu horších vlastností než plnohodnotná useň neměla používat na exponované dílce a místa, tj. na sedáky, loketníky a opěrné plochy. Na výrobcích by se mělo dodržovat označení tak, aby bylo jasné, zda je použita plnohodnotná useň nebo štípenka. Koženka Je plastická hmota, napodobenina kůže užívaná v čalounictví na potahy, v oděvním průmyslu, k výrobě brašnářského zboží a v obuvnictví. Jako potah by se neměla z ekologických důvodů používat koženka vyrobená z PVC. Rouno Je vrstva spřadatelných nebo nekonečných vláken, vzájemně spojených soudržností. V soudobé technologii se používají obdobně jako vaty v klasické konstrukci, jako výplňový a především kypřící materiál. Jsou vyráběna především ze syntetických vláken a mohou být dodatečně termicky upravována pro větší soudržnost, anebo prošívána. Na podklad jsou lepena dotykovými čalounickými lepidly a od potahu mají být oddělena separační tkaninou - například netkanou průmyslovou textilií. Jejich vlastnosti jsou dané jednak technologií (bez nebo s termickou úpravou) a jejich gramáží udávanou v g/m², která také ovlivňuje jejich tloušťku. Používané gramáže jsou od 60 g/m² do 300 g/m², ale u komfortnějšího nábytku může být i vyšší. Vlnité pružiny - Tvoří základní pružicí prvek sedáků čalouněného nábytku. Jsou upevňované do rámu pomocí úchytů (háčků) z plastické hmoty nebo kovových háčků. Kovové háčky musí mít stykovou plochu s pružinami vylepenou např. koženkou nebo usní k zabránění vrzání při užití. Od ostatních čalounických výplňových a pružících materiálů a prvků musí být oddělena separací např. jutou a plstí. Dvojité pružení Je použití pružení sedáku jak vlnitými pružinami tak zároveň pružinovou vložkou. 3 3 Vše o nábytku: typologie výroby nábytku [online]. [cit ]. Dostupné z: 21

22 5.3 Další materiály pro nábytkovou výrobu Plasty Plasty v nábytkářství mají velmi široké využití, např. kování, plastové lišty, nátěrové hmoty, lepidla, dekorační fólie, korpusy zásuvek apod. Jsou vyhledávány díky svým vlastnostem, jako je pružnost, pevnost nebo odolnost proti škůdcům či chemikáliím, ale hlavně díky jejich nízké ceně. Na druhou stranu Obr. 4 plastové kování jejich nevýhodou může být snadné poškození, malá životnost nebo nízká světlostálost Kov Kov nemá takovou škálu využití v nábytkářském průmyslu jako ve strojírenském, přesto je jeho neodmyslitelnou součástí. Kov má v nábytku zastoupení od koster a konstrukcí, přes spojovací prvky, kování, dekorační prvky apod. Jeho využití je jak v interiérech, tak je velmi dobře uplatněný i v exteriérech, stačí zvolit jen správný druh kovu a jeho povrchovou úpravu. Povrchová úprava kovů v nábytkářství bývá například zinkování, niklování, chromování a další. Obr. 5 kování 22

23 6. FUNKČNÍ POŽADAVKY NA SEDACÍ NÁBYTEK 6.1 Antropometrie Měřítkem všech věcí je člověk (Prothagoras kolem roku 444 př. Kr.) Z hlediska tvorby nábytku jsou nejdůležitější vztahy mezi rozměry těla a rozměry nábytku. Dobré řešení těchto vztahů zvyšuje ergonomický komfort nábytku, který pak plní svůj vznešený cíl člověku prospět. Dnešní technické možnosti konstruování a výroby nábytku ale omezují jeho schopnost univerzálně sloužit tak, jak by bylo z ergonomických hledisek žádoucí. Na druhé straně je nutno klást si ale i otázku, zda to není nakonec vlastně dobře, neboť to nutí člověka k pohybu, který je nad veškerou teorii ergonomie. Tato disciplína byla vytvořena totiž právě proto, aby zvýšila pracovní výkonnost a ekonomickou výtěžnost člověka. Antropometrie je obor, který se zabývá měřením, popisem a rozborem tělesných znaků charakterizujících růst a stavbu těla. Vychází z antropometrických bodů, které jsou mezinárodně schváleny. Jsou snadno nahmatatelné na kostním podkladu na přesně definovaných místech, kde je kostra pokrytá pouze kůží, ne svaly nebo tukem. Měřený rozměr je definován normami. Pro technické účely slouží ČSN EN ISO Základní rozměry lidského těla pro technologické projektování Část 1: Definice a orientační body tělesných rozměrů. Pro interiér a nábytek je antropometrie důležitým poznáním pro správné navrhování a dimenzování nábytku. Člověk se vždy snažil vyrábět předměty v souladu s rozměry a proporcemi lidského těla tak, aby byla zaručena jejich optimální funkce. U nábytku se proto jeho parametry odvíjí z tělesných proporcí uživatele. Populace v posledních desetiletích roste, zvětšují se rozdíly ve výšce, která se mění různě i v rámci regionálního či geografického členění. Dnes patří naše populace ke čtyřem nevyšším národům světa. S ohledem na proměny výšky populace a zvětšení tělesných proporcí bude nutno, na základě aktuálních měření na MENDELU Brno ( ), revidovat většinu rozměrových vztahů člověk nábytek. Druhým krokem je revize rozměrových standardů. Řešením může být zavedení klasifikace, která je tradičně používána v 23

24 oděvním průmyslu (XS, S, M, L, XL). To by umožnilo snadnější orientaci v rozměrech nábytku, a to zejména při zakázkové výrobě na míru klienta. 4 Obr. 6 rozměry při sezení na židli 6.2 Základy ergonomie Název ergonomie pochází z uměle vytvořeného slova (z řečtiny ergon - práce a nómós zákon). Ergonomie se týká tvorby nejbližšího okolí člověka a jeho činností. Člověk se dostává do kontaktu s okolím, kde na něj působí vnější vlivy (hluk, vibrace, světlo, proudění vzduchu, teplota, škodliviny, prostor, antropometrie aj.). Vnímání některých negativních aspektů (hluk, světlo, prostor aj.) je velmi individuální pro každého člověka, obecné hranice jsou proto těžko stanovitelné. Význam ergonomie Ergonomie vytváří prostředí, které zabezpečuje komfort při různých činnostech a předchází nezdravému zatěžování lidského organismu. 4 NIS Nábytkářský informační systém: Antropometrie [online]. [cit ]. Dostupné z: 24

25 Cílem ergonomie je přizpůsobit práci a prostředí člověku, tak aby byla zachována jeho bezpečnost a komfort. Hlavním přínosem správné ergonomie je: - optimalizace a komfort práce, nebo jiných činností - minimalizace a prevence zdravotních obtíží - minimalizace únavy při různých činnostech - zvýšení výkonnosti - zlepšení kvality prováděných činností - dobrá fyzická a psychická kondice Chceme-li zjistit, zda jsou činnosti vykonávané člověkem po ergonomické stránce vyhovující, nebo předejít nesprávnému zatěžování organismu, jednotlivé situace a polohy můžeme vytvořit v tzv. ergonomických programech. V těchto programech lze simulovat například: - Optimální rozměry nábytku, dle naměřených antropometrických rozměrů - Maximální možné zatížení pracovníka - Celý pracovní proces 5 5 NIS Nábytkářský informační systém: ergonomie[online]. [cit ]. Dostupné z: 25

26 6.3 Ochranné podmínky: Všeobecné podmínky Pro čištění jak čalouněných, tak i dřevěných částí výrobku se nesmí používat chemická rozpouštědla a ředidla (trichloretylen, aceton, benzin, líh apod.), písky a abrasiva ani prací prášky. Nábytek nesmí přicházet do přímého styku s vodou nebo být umístěn do vlhkého prostředí. Přímé sluneční světlo škodí jak textilním vláknům, tak i barvám (změna barevného odstínu lakovaných částí, látek), rovněž není dobré výrobek vystavovat dlouhodobému působení sálavého tepla nebo jej umisťovat v prašném prostředí. Všechny kovové a plastové díly lze čistit jen vodou se saponáty. K oživení plastů lze použít i renovační sprej Dřevěné části nábytku Změna textury, drobné odchylky v barvě a přirozené růstové vady nejsou závadou, ale naopak dokladem přírodního charakteru dřeva. Barevné odlišnosti dřevěných částí jsou způsobeny rozdílnou schopností dřeviny absorbovat dokončovací materiál. Prach z dřevěných částí odstraňte měkkou, čistou a suchou prachovkou. Při větším znečistění se používá čisticí prostředek určený pro nábytek povrchově dokončený všemi druhy laků Čalouněné části nábytku Životnost látky se zvyšuje pravidelným ošetřením a čištěním. U všech potahových látek se doporučuje čistit skvrny před jejich zaschnutím, zvyšuje se tím účinnost čištění. Skvrny by se neměly třít, ale pouze odsávat čistým hadříkem. Tkanina se nečistí kartáči s drsným povrchem, ale k čištění se používá jemný kartáč a savá houba. Prach z čalouněných částí se odstraňuje jemným kartáčem nebo pomocí vysavače. Při větším znečistění se může použít suchá pěna nebo čistič na čalounění. Doporučuje se provádět šamponování pěnou tak, aby pěna nepřišla do styku s dřevěnými částmi výrobku. Roztok se nesmí vtlačovat do tkaniny, aby si nepromáčel. Potahová látka se čistí po směru vlasu (nikdy se nečistí krouživými pohyby kartáčkem), látku není vhodné prát (větší množství vody může znehodnotit výrobek) a nesmí se 26

27 žehlit. Čalounění typu mikroplyše lze čistit jemným kartáčováním a velmi jemným šamponováním Impregnace Pro zvýšení ochrany potahové látky lze provádět impregnaci potahového materiálu s tzv. protišpinivým efektem. Aplikují se nástřikem na hotové sedací soupravy. V současnosti se u většiny látek, které se používají pro výrobu čalounění sedacích souprav, nedoporučuje čištění běžným praním. Díky impregnaci se znečištění udržuje pouze na povrchu materiálu a nepronikne do struktury vlákna potahového materiálu. Pravidelná údržba takto ošetřených textilií je pak velmi snadná - v případě polití se skvrna se na látce buď vůbec nevytvoří - tekutina zůstane na povrchu a lze si odsát papírovým ubrouskem nebo se koncentruje do jednoho bodu a je možné ji snadno odstranit pomocí vlhké houby nebo bavlněné utěrky. Obdobně toto platí i pro jiná znečištění. Impregnace zároveň zabraňuje oděru a opotřebování materiálu (prodlužuje životnost látky), pronikání prachu do hloubky a chrání proti roztočům. Vytváří na povrchu látky neviditelnou vrstvu, kterou nelze poznat čichem ani dotekem. Nemění kvalitu ani barvu materiálu a nijak neomezuje jeho prodyšnost. Impregnace nechrání proti obarvení. Organické znečištění je nutné odstranit okamžitě. 6 6 Casarredo s.r.o.: Návod na ošetřování čalouněného nábytku. [online]. [cit ] dostupné z: 27

28 7. VYHODNOCENÍ INTEGRACE ÚLOŽNÝCH PROSTORŮ DO SEDACÍHO NÁBYTKU 7.1 Vyhodnocení integrace úložných prostorů do sedacího nábytku dle typu sedacího nábytku Každý druh sedacího nábytku má omezené možnosti pro uložení věcí nebo různé dispozice pro úložný prostor. I když to není pravidlem, úložné prostory se vhodněji situují do čalouněného sedacího nábytku Typy čalouněného nábytku Taburet Je nábytek sloužící hlavně jako opěra pro nohy neboli podnožka a to buď samostatně, nebo jako součást čalouněné soupravy. Může sloužit k sezení a může být Obr. 7 taburet opatřen úložným prostorem pod sedákem v kostře taburetu. Zpravidla je celočalouněný. Lavice Jde o sedací nábytek, který má sedací plochu obyčejně doplněnou opěradlem nebo područkami a je určený pro sezení více osob. Sedák i zádové opěradlo mohou být vybaveny úložným prostorem. Do úl. prostoru v opěradle bývá přístup vyklopením opěradla a pod sedákem může být přístup odklopením sedáku nebo prostřednictvím zásuvky. Křeslo Slouží pro sezení jedné osoby, má větší sedací plochou než židle a bývá částečně nebo úplně čalouněné s opěradlem a područkami. Úložný prostor může být jak pod sedákem s přístupem pomocí odklopení sedáku Obr. 8 jídelní lavice Obr. 9 křeslo 28

29 nebo zásuvky, tak v područkách s více možnostmi přístupu. Je zde i možnost otevřeného úložného prostoru po celé kostře křesla mimo sedací a opěrné plochy. Dvoumístná pohovka Je jako křeslo, ale pro sezení dvou osob vedle sebe. Úložné prostory mohou být pod sedací plochou, v opěradlech i područkách. Přístupy mohou být výklopné, výsuvné, otevřené a kombinované. Třímístná pohovka Typ pro sezení 3 osob a stejná pravidla pro úložný prostor jako u dvoumístné pohovky. Obr. 10 pohovka 1 Čalouněná souprava Jde o několik kusů sedacího čalouněného nábytku se stejným designem, které tvoří jeden celek. Prodlužovací prvek Je to kus nábytku, který slouží k prodloužení sedací plochy křesla nebo pohovky jako podnožka. Může být konstruován i tak, že lze samostatně použít jako taburet. Může prodlužovat sedací plochu zepředu nebo z boku místo područky. V tom případě je z něj ukončovací prvek. Bývá často používám pro ukládání lůžkovin a přístup je řešen převážně vyklopením sedací plochy. Otoman Typ bez područek a opěradla nebo jen s opěradlem, který může být použit jako samostatný typ nebo se v sestavě může přidružovat k ostatním typům způsobem jako prodlužovací prvek. Úložný prostor je zde řešen pod sedací plochou s přístupem odklopení sedáku, s kováním i bez kování nebo jako otevřený úložný prostor. Obr. 11 otoman 29

30 7.2 Vyhodnocení integrace úložných prostorů do sedacího nábytku dle účelnosti úložného prostoru Pro každou kategorii předmětů je vhodný jiný úložný prostor. Předměty, rozdělené do kategorií viz str , se mohou ukládat do úložných prostor dle následujících kritérií. Rozměry úložných prostorů Každý druh sedacího nábytku může disponovat různými velikostmi úložného prostoru, rozdělit je však můžeme na malé, střední a velké, kdy malé by byly například v područkách nebo malých opěradlech pohovek, střední v taburetech či lavicích a velké většinou pod sedací plochou pohovek a v otomanech. Ukládání předmětů do úložných prostorů podle velikosti je hodnoceno zvláště z hlediska orientace, manipulace, četnosti používání předmětů a jejich snadného nalezení. Malé úložné prostory jedná se zejména o hygienické výrobky, elektroniku (baterie, nabíjecí adaptéry, hudební přehrávače, propojovací kabely), šitíčka, kancelářské potřeby předměty denní potřeby. Střední úložné prostory zde by se jednalo o hračky, větší elektroniku (kamery, fotoaparáty), knihy nebo tiskoviny, větší kancelářské potřeby (sešiny, diáře) a dekorační předměty. Velké úložné prostory převážně lůžkoviny, ale i větší hračky nebo knihy. Druhy úložných prostorů Dalším kritériem je, jestli bude úložný prostor otevřený nebo uzavřený. To hraje roli zejména kvůli prašnosti, ale i estetickou nebo ochranou. Otevřené do otevřených úložných prostor bychom ukládali zvláště předměty, kterým nebude vadit případná prašnost nebo mohou plnit i dekorační funkci. Půjde o knihy, dekorační prvky, hračky a některé lůžkoviny, jako dekorační polštáře nebo deky. 30

31 Uzavřené uzavíratelným úložných prostorem se snažíme předejít prachu, dostupnosti dětí či nežádoucího vzhledu. Jedná se o hygienické potřeby, elektroniku, kancelářské potřeby a lůžkoviny jako jsou peřiny nebo polštáře. Hygiena úložných prostorů Veškeré úložné prostory je třeba čas od času vyčistit nehledě na to, že se mohou znečistit uloženými předměty, jako jsou vyteklé krémy, baterie nebo pera. Úložný prostor musí být designovaný tak, aby odstranění nečistot bylo snadné a aby se dalo dostat do všech částí úložného prostoru. S tím souvisí povrchová úprava úložného prostoru a jeho přístupnost. Větratelnost úložných prostorů Úložné prostory musí být odvětrávány u dvou druhů ukládaných předmětu. Jde o hygienické výrobky a lůžkoviny. Hygienické výrobky, které zanechávají aromatickou stopu, je třeba ukládat do větraných úložných prostor, aby se aroma nekoncentrovalo na nežádoucí úroveň nebo aby ostatní uložené předměty ve stejném úložném prostoru neovlivnilo. Lůžkoviny, zejména peřiny a polštáře, musí být uloženy v odvětrávaném úložném prostoru proto, aby nedošlo k jejich zatuchnutí. 31

32 7.3 Vyhodnocení integrace úložných prostorů do sedacího nábytku dle estetiky Vzhled je v dnešní době velmi důležitý, ale je vždy na každém jedinci, zdali se mu nábytek či prvek líbí, nebo ne. Zde jsou některé zajímavé ukázky nábytku s úložným prostorem rozdělené do kategorií viditelné, skryté, speciální a doplňky Kategorie viditelných úložných prostor v sedacím nábytku Viditelný úložný prostor po sedací plochou. Design sedačky není moc narušen a z obyčejné sedačky dělá zajímavý kus. Díky nízkému uložení nad podlahou není vhodný pro lůžkoviny a čalouněné doplňky. Obr. 12 pohovka 2 Úložný prostor přímo pod sedací plochou přístupný ze předu. Vhodný pro hračky nebo lůžkoviny, které nejsou užívány denně. Vzhed nábytku narušuje jen zlehka. Obr. 13 pohovka 3 32

33 Kovový taburet s maximálním využitím úložného prostoru. Vhodný na menší a středně velké předměty. Obr. 14 taburet kovový Obr. 15 pohovka 4 Na pohled pěkný úložný prostor, ale nepraktický. Jednak jde o velmi prašné místo a přední část nám bude vadit při sezení a používání pohovky. Obr. 16 pohovka 5 Jednoduchá a zajímavá pohovka s viditelným úložným prostorem. Vhodná jak do soukromých tak i veřejných iinteriérů. Obr. 18 lavice Velmi příjemně zvolené úložné prostory u lavice do veřejných prostor, jako např. čekárny, pošty nebo školky. Plně využité možnosti kontrukce, které jistě z místnosti, kde je lavice umístěna, odstraní zbytečný solitérový úložný nábytek. Přední část nám bude vadit při vstávání z lavice. Obr. 17 pohovka 6 Výsuvné zásuvky na vodících profilech. Vhodné pro lůžkoviny nebo drobné čalounické doplňky. V tomto případě jde sice o jednoduchou a praktickou věc, ale celkově vzhledu sedačky spíše ubírá. 33

34 Obr. 19 křeslo 1 Držáky na nápoje v područkách nenarušují vzhled křesla a zároveň jsou velmi praktické. Obr. 20 křeslo 2 Pěkný design i nápad, ikdyž do některých úložných prostorů bude horší přístup. 34

35 7.3.2 Kategorie skrytých úložných prostor v sedacím nábytku Obr. 23 pohovka 7 Tato sedačka je vybavena úložným prostorem v područkách. Přístup k němu je zajištěn vyklápěcí vrchní částí područky. Vhodné pro časopisy, bločky nebo dálkové ovladače. Vzhled sedačky nenarušuje a jde o praktický úložný prostor. Obr. 21 pohovka 8 Netradiční design, který si jistě najde své zákazníky. Množství úložného prostoru je výhodou. Přední část nám bude vadit při používání pohovky. Vpravo: úplné využití úložného prostoru bez narušení vzhledu pohovky. Obr. 22 pohovka 9 Vlevo: doplňuje pohovku o estetický prvek, i když dostupnost do spodní části úl. prostoru je horší. 35

36 7.3.3 Kategorie speciálních úložných prostor v sedacím nábytku Obr. 24 křeslo 3 Tento nábytek má omezené možnosti uložení předmětů, nízko nad zemí a je nevhodný do prostoru s dětmi nebo zvířaty. Vzhled nábytku se tímto úložným prostorem ovšem velmi zvyšuje. Obr. 26 křeslo 4 Díky novodobým technologiím výroby nábytku si lze s úložnými prostory doslova hrát. Obr. 27 židle 1 Dobré využití úložného prostoru a možnost pověšení oblečení židli přidává na funkčnosti, ale vzhled se tím snižuje. Úchytka bude vadit při sezení. Obr. 25 židle 2 Příklad maximálního využití prostoru pro ukládání předmětů v nábytku. Vzhledu přidává, ale jeho využití bude horší. 36

37 7.3.4 Kategorie doplňovacích úložných prostor v sedacím nábytku Obr. 29 doplněk 2 Obr. 28 doplněk 1 Tento doplňkový úložný prostor vzhledu mírně ubírá, ale jeho funkčnost a využití je výborné. U varianty vlevo při větším zatížení může dojít k překlopení židle. 37

38 8. VLASTNÍ KONSTRUKČNÍ ŘEŠENÍ 8.1 Návrh vlastního konstrukčního řešení Při tvorbě vlastního návrhu se vycházelo převážně z průzkumu trhu. První úvaha spočívala v tom, jestli navrhnutá pohovka bude obsahovat úložné prostory integrované nebo přídavné. V rámci užití úložných prostor a šetření místa, jak se uvádí v několika bodech této práce, bylo rozhodnuto pro integrované úložné prostory. Další hledisko bylo úložný prostor viditelný či skrytý. S ohledem na průzkum trhu se pro lepší variabilitu rozhodlo pro skrytý i otevřený úložný prostor. K dispozici zůstaly jen přístupy do jednotlivých částí pohovky, které by se daly využít jako úložný prostor. Začalo se područkami. Až na pár výjimek byly na trhu vždy uváděny přístupy do úložného prostoru z vrchu područky. Varianty byly výklopné s kováním na zadní užší straně s nakloněnou horní částí područky (viz obr. 31). Další varianty byly podobné, ale s tím, že horní část područky zůstala po otevření ve vodorovné poloze (viz obr. 30). Třetí typy se odklápěly do stran přes delší hranu područky, ať už do pohovky či ven (viz obr. 32). Pro nejjednodušší přístup bylo zvoleno otevírání úložného prostoru v područce odklopením horní části područky směrem od sebe, tj. ven z pohovky a to o 110. Obr. 31 vizualizace 1 Obr. 30 vizualizace 2 38

39 Obr. 32 vizualizace 3 Další úložný prostor je k dispozici pod sedací plochou. Přístupy k němu jsou hned dva a to pomocí zásuvky nebo přes sedák. Obě varianty se zdály stejně výhodné a tak se zvolila konstrukčně jednodušší možnost a to v podobě zásuvky. Obr. 33 vizualizace 4 Obr. 34 vizualizace 5 Třetí možnost úložného prostoru se nacházela za zádovým opěradlem. Trh mnoho variant tohoto úložného prostoru nenabízí, proto jsem k němu musel přistupovat individuálně. I přesto zde bylo k dispozici několik variant, například odklápění opěradla směrem nahoru s tím, že opěradlo drží za horní hranu (viz. obr. 35). Další varianta byla vyjmutí celého sedáku, to sice znamenalo, že nebude zapotřebí žádného kování, ale manipulace s opěradlem by byla složitá. Dále jsem na trhu objevil různé pojízdné a poloodklápěcí systémy, ale ty byly pro tento případ nepoužitelné. 39

40 Obr. 35 vizualizace 6 Obr. 36 vizualizace 7 Obr. 37 vizualizace 8 Nejjednodušší varianta z pohledu výroby nábytku i užití v praxi byla otevřený úložný prostor za zádovým opěradlem. Přístup do něj nebyl možný z pohovky, proto byl rozdělen na dvě části a to horní odkládací plochu a spodní ukládací plochu. Tím byla pohovka vybavena dostatkem úložného prostoru a stačilo jej aplikovat na určitý typ pohovky. Pro lepší přehlednost jednotlivých úložných prostorů byla zvolena dvoumístná pohovka. 40

41 8.2 Popis vlastního konstrukčního řešení Rozměry Výška: 740mm Délka: 2140mm Šířka bez vysunuté zásuvky: 940mm Šířka po vysunutí zásuvky: 1484mm Materiály Kostra pohovky je z převážné většiny tvořena dřevotřískovou deskou o tloušťce 18mm (dále jen DTD 18). Jednotlivé desky jsou spojeny bukovými vlysy. Jednotlivé konstrukční spoje jsou pro vyšší pevnost vyztuženy smrkovými špalíky o rozměrech 25x25x100mm. Opěradlo je z DTD 13, očalouněné a opatřené volným polštářem pro pohodlné opření. Vnitřky úložných prostorů v područkách jsou z překližované desky o tloušťce 8mm (dále jen PDP 8). Vnitřky zásuvek z DTD 18 a jsou z vnitřní strany odýhovány třešňovou dýhou o tloušťce 0,6mm a nalakovány transparentním lakem na pololesk. Celá pohovka je čalouněná. Konstrukční provedení Pohovka obsahuje tři typy úložných prostorů. První se nachází v područkách a přístupný je pomocí čalouněného víka na dvou miskových závěsech Häfele Duomatic, katalogové číslo Područky jsou výklopné ven mimo pohovku a to pod úhlem až 110. Celkový úložný prostor v jedné područce činí 192x156x418 mm (VxŠxD). Druhý úložný prostor je situován za zádovými opěradly, je otevřený a z části tvořen kostrou pohovky. Horní odkládací plocha má rozměry 122x1706 (ŠxD)mm a každý spodní úložný prostor má rozměry 302x110x848 mm (VxŠxD). Třetí úložný prostor je ve dvou zásuvkách pod sedací plochou. Každá zásuvka má rozměry úložného prostoru 86x778x612 mm (VxŠxD). Korpus zásuvky je tvořen DTD 18 a celá zásuvka je s pohovkou spojena výsuvným kováním značky Häfele, katalogové číslo , který umožňuje částečný výsuv 544 mm a nosnost 100 kg. Všechna kování jsou ke korpusu pohovky připevněna vruty 4,5x18 mm. 41

42 Konstrukce korpusu Konstrukční spoje v celé kostře pohovky jsou tvořeny kombinací dřevěných kolíků 10x40mm, spojovačů KIN 363/40 a vruty 3x40mm. Boční díly tvořené područkami jsou ke korpusu připevněny pomocí zarážecích matic M8 BN 226, šroubů M8x45mm DIN 6912 s podložkami 9 mm DIN 440 a 9 mm DIN Nohy pohovky jsou ke korpusu připevněny zarážecí maticí M6 BN 226 a kombinovaným šroubem M8. Všechny kolíkové spoje jsou lepeny PVAC lepidlem. 42

43 9. SHRNUTÍ, DISKUZE Sedací nábytek odedávna procházel vývojem ve všech dostupných oblastech, jako byly rozměry, pohodlnost, variabilnost, funkčnost a zejména vizuální vzhled. Zvláště v posledních letech se sedací nábytek ubíral k pohodlnějšímu sezení se speciálními funkcemi, jako třeba masážní funkce nebo audio systémy. Rovněž polohovatelnost sedacího nábytku prodělala velký vývoj. Člověk se nemusí ani pohnout a pohovku či křeslo si nastaví pomocí dálkového ovládání nebo pohybem jedné ruky. Největší posun je však v designu. Firmy se předhánějí o extravagantnější výrobek pomocí speciálních materiálů nebo kombinací barev. A to byl právě ten podmět, který autora této práce vedl ke zpracování tohoto návrhu. Po dobu několika let autor navštěvoval různé veletrhy, výrobny nábytku a prodejny všech značek, ale narážel jen na přepychové kusy, na kterých se nepříjemně sedělo, nedalo se opřít, lehnout si nebo alespoň natáhnout nohy či na nich byl vidět každý flek nebo oděrka, ale jelikož byly z luxusního materiálu, měly kovové područky nebo svítící nohy a chlubily se světoznámou značkou, stály nehoráznou sumu peněz. Tím započal autorův zájem o odvětví, které na trhu podle všeho chybělo sedací nábytek pro lidi, kteří upřednostní funkčnost před značkou a designem. Prvotní analýzou bylo podrobeno několik desítek českých i zahraničních firem. Byly nalezeny pouze dvě firmy specializující se na sedací nábytek s úložnými prostory. Mnoho z prozkoumaných firem, včetně velkých a světoznámých, neměly ve své nabídce jediný sedací nábytek s úložnými prostory nebo pouze ten, kde úložný prostor vznikl po rozložení nábytku na lůžko. Tento typ nábytku ovšem do analýzy zahrnut nebyl. Tato analýza ukázala, že trh s úložnými prostory v sedacím nábytku je nedostačující, neexistuje mnoho variací a jeho dostupnost je minimální. Opak se ovšem ukázal pravdou. Německá firma Himolla se specializuje právě na úložné prostory sedacího nábytku, jeho funkčnost, variabilnost a maximální využití. Jejich design je sice jednodušší, ale určitě jej vynahradí pohodlnost. Další zajímavou firmou se průzkumem trhu ukázala italská firma Campeggi, která skloubila nejnovější technologie a nejmodernější design pro vytvoření řady kreativního nábytku s maximálním využitím úložného prostoru. Variací úložných prostor v sedacím nábytku je velmi mnoho, ať už nábytek je na trhu nebo na něm byl či jde případně o prototypy nebo grafické návrhy 43

44 připravovaného produktu. Dospět k tomuto výsledku pouze skrze analýzu firem by ovšem znamenalo podrobit průzkumu více jak stovku firem, zabývajících se výrobou sedacího nábytku. Postup pro druhou analýzu byl proto zvolen tak, aby zahrnoval nejběžnější sedací nábytek s úložnými prostory mnoha druhů a variací, nehledě na firmy či osoby, jež jej vyrobily či navrhly nebo prodejce, kteří jej distribuují. Tato analýza je uvedena v první části této bakalářské práce. 44

45 10. ZÁVĚR Cílem této bakalářské práce bylo navrhnout pohovku s integrovanými úložnými prostory. Dále čtenáři přiblížit konstrukční požadavky na výrobu sedacího nábytku, použité materiály a technologie. Průzkum českého a zahraničního trhu tvoří podstatnou část práce a uvádí výběr možností situování úložného prostoru do sedacího nábytku, ať už podle českých a zahraničních firem nebo dle individuálních kusů nábytku. V práci je dále uveden vztah člověka k nábytku, od ergonomie po ochranné podmínky. Součástí práce je i vlastní náhled na současnou situaci sedacího nábytku s úložnými prostory, jeho rozbor, vyhodnocení a nakonec výkresová dokumentace k vlastnímu návrhu pohovky s úložnými prostory včetně kusovníku. Vlastní konstrukční řešení uvádí jednu variantu, ke které je zpracována výkresová dokumentace a kusovník. Hlavní funkcí této varianty je mimo sezení ukládání věcí do úložného prostoru v područkách, v zásuvkách pod sedací plochou a za zádovým opěradlem. Úložné prostory v pohovce jsou dimenzovány tak, aby neubíraly na pohodlnosti sezení. Z toho důvodu jsou menších rozměrů, ale díky jejich množství a pohodlnému přístupu vyvažují tento nedostatek. Proto také věřím, že cíl práce byl úspěšně splněn. Při řešení bakalářské práce jsem vycházel ze znalostí získaných studiem střední školy - Střední škola tvorby a designu nábytku a vysoké školy Mendelova univerzita v Brně, z literatury, průzkumu trhu a internetových zdrojů. 45

46 11. SUMMARY The aim of this bachelor's work was to design a sofa with built -in storage. In addition, the reader closer to the design requirements for sofas, materials and technology. A survey of Czech and foreign market constitutes a substantial part of the work and presents a selection of options siting of storage space in the seating, whether by Czech and foreign companies or as individual pieces of furniture. This work also shows the relationship of man to furniture, from ergonomics for protective conditions. The work also own views on the current situation of seating with storage space, its analysis, evaluation, and finally drawings for the design of the sofa with storage space including a parts list. Custom design solutions are in one variation to which the drawing documentation and bill of materials. The main function of this variant is outside seating storing things in storage in the armrests, in drawers under the seat and back rest. Storage sofa are designed so that detracted from the convenience of sessions. For this reason smaller sizes, but due to their quantity and convenient access outweigh this shortcoming. That is why I believe that the goal of the work was successfully accomplished. In addressing the work I relied on the knowledge gained by studying high school - Secondary school work and furniture design and high schools - Mendel University in Brno, literature, market research and Internet resources. 46

47 12. SEZNAM POUŽITÉ LITERATURY 12.1 Knihy: [1] HOLOUŠ, Zdeněk a Eliška MÁCHOVÁ. Konstrukce čalouněného nábytku II: konstrukce nosných koster čalouněného nábytku. Vyd. 1. V Brně: Mendelova zemědělská a lesnická univerzita, 2007, 130 s. ISBN HOLOUŠ, Z., MÁCHOVÁ, E., KOTÁSKOVÁ, P. Odborné kreslení pro truhláře. Praha: Informatorium, s. ISBN Internetové zdroje: [2] Vše o nábytku: technologie výroby nábytku [online]. [cit ]. Dostupné z: [3] Vše o nábytku: typologi výroby nábytku [online]. [cit ]. Dostupné z: [4] NIS Nábytkářský informační systém: Antropometrie [online]. [cit ]. Dostupné z: [5] NIS Nábytkářský informační systém: ergonomie[online]. [cit ]. Dostupné z: [6] Casarredo s.r.o.: Návod na ošetřování čalouněného nábytku. [online]. [cit ] dostupné z: 47
