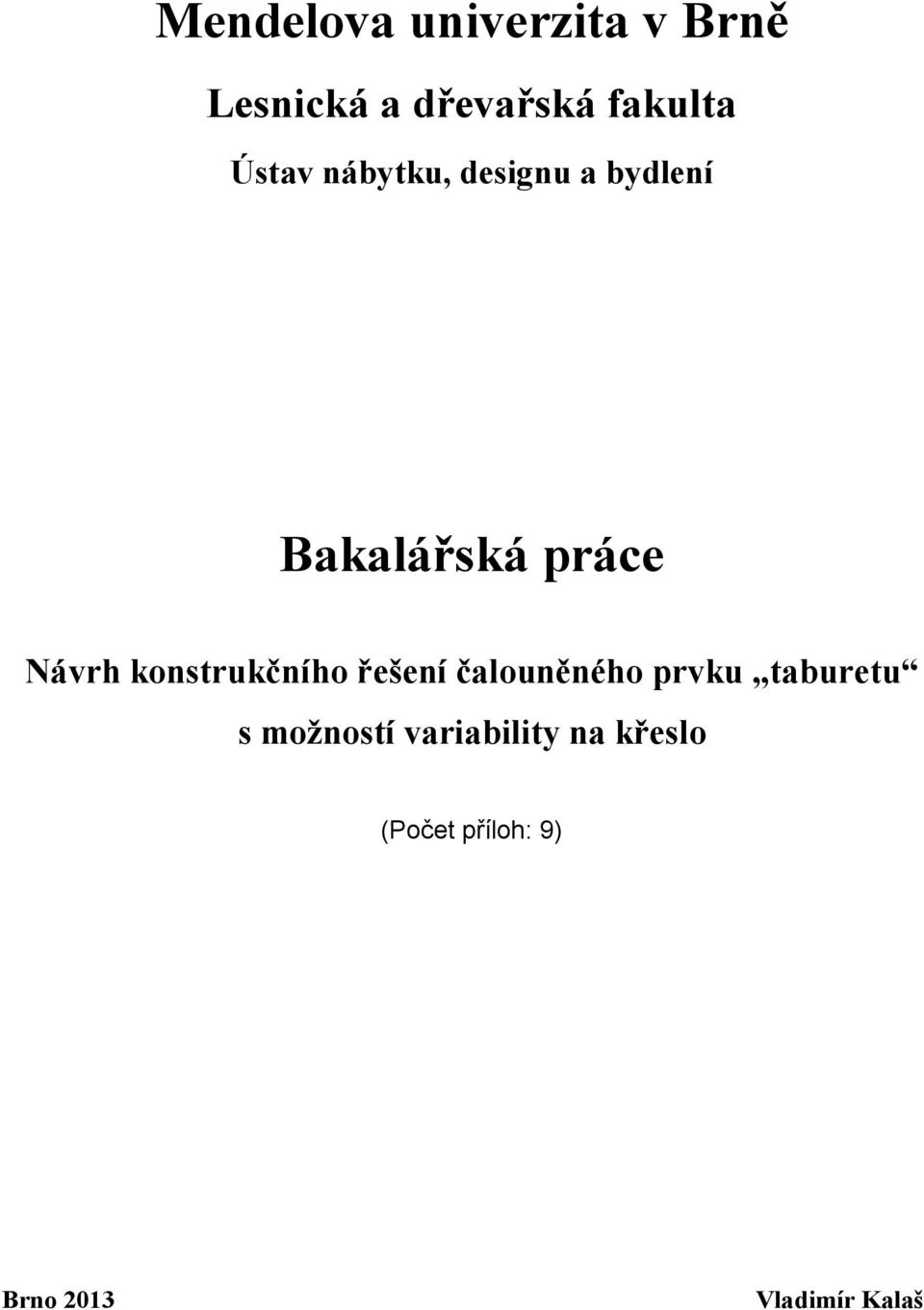

1 Mendelova univerzita v Brně Lesnická a dřevařská fakulta Ústav nábytku, designu a bydlení Bakalářská práce Návrh konstrukčního řešení čalouněného prvku taburetu s možností variability na křeslo (Počet příloh: 9) Brno 2013 Vladimír Kalaš

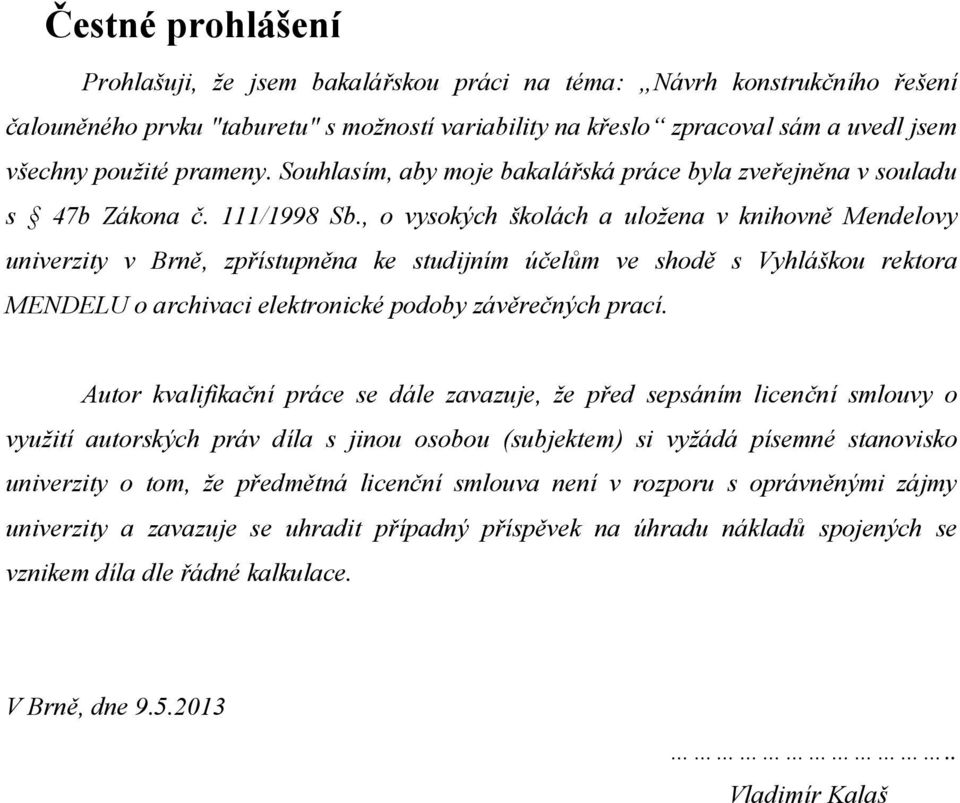

2 Čestné prohlášení Prohlašuji, že jsem bakalářskou práci na téma: Návrh konstrukčního řešení čalouněného prvku "taburetu" s možností variability na křeslo zpracoval sám a uvedl jsem všechny použité prameny. Souhlasím, aby moje bakalářská práce byla zveřejněna v souladu s 47b Zákona č. 111/1998 Sb., o vysokých školách a uložena v knihovně Mendelovy univerzity v Brně, zpřístupněna ke studijním účelům ve shodě s Vyhláškou rektora MENDELU o archivaci elektronické podoby závěrečných prací. Autor kvalifikační práce se dále zavazuje, že před sepsáním licenční smlouvy o využití autorských práv díla s jinou osobou (subjektem) si vyžádá písemné stanovisko univerzity o tom, že předmětná licenční smlouva není v rozporu s oprávněnými zájmy univerzity a zavazuje se uhradit případný příspěvek na úhradu nákladů spojených se vznikem díla dle řádné kalkulace. V Brně, dne Vladimír Kalaš

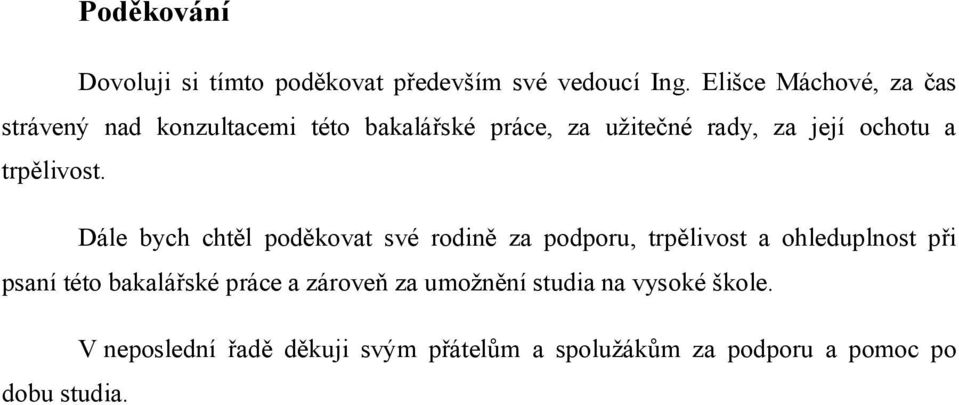

3 Poděkování Dovoluji si tímto poděkovat především své vedoucí Ing. Elišce Máchové, za čas strávený nad konzultacemi této bakalářské práce, za užitečné rady, za její ochotu a trpělivost. Dále bych chtěl poděkovat své rodině za podporu, trpělivost a ohleduplnost při psaní této bakalářské práce a zároveň za umožnění studia na vysoké škole. V neposlední řadě děkuji svým přátelům a spolužákům za podporu a pomoc po dobu studia.

4 Abstrakt Jméno autora: Vladimír Kalaš Název bakalářské práce: Návrh konstrukčního řešení čalouněného prvku taburetu s možností variability na křeslo Tato bakalářská práce se zabývá řešením konstrukčního návrhu sedacího prvku taburetu s možností přenastavení do komfortnějšího sedu tj. křesla. Vzhled výrobku vychází z návrhu švédského designera Larse Anderssona variabilního taburetu-křesla La Lounge vyráběný firmou P.O.M. Stockholm. Oproti návrhu švédského designera byly pozměněny rozměry, přeměněny či neaplikovány některé prvky a především vymyšlená nově vyřešená konstrukce, když předešlou nikdo nezná. Tato konstrukce je zakreslena a doložena na výkresové dokumentaci v,příloha. K danému řešení je dále vypracován kusovník a kalkulace technicko-hospodářská norma na úrovni vlastních materiálových nákladů. Klíčová slova: taburet, křeslo, čalouněný nábytek, variabilita, konstrukční řešení. Abstract Author s name: Vladimír Kalaš Title of the thesis: Constructional Solution of the Upholstered Part of a Footstool with a Possible Armchair Variation This bachelor thesis deals with a constructional solution of a variable upholstered part of a footstool with possible adjustability into a more comfortable position an armchair.

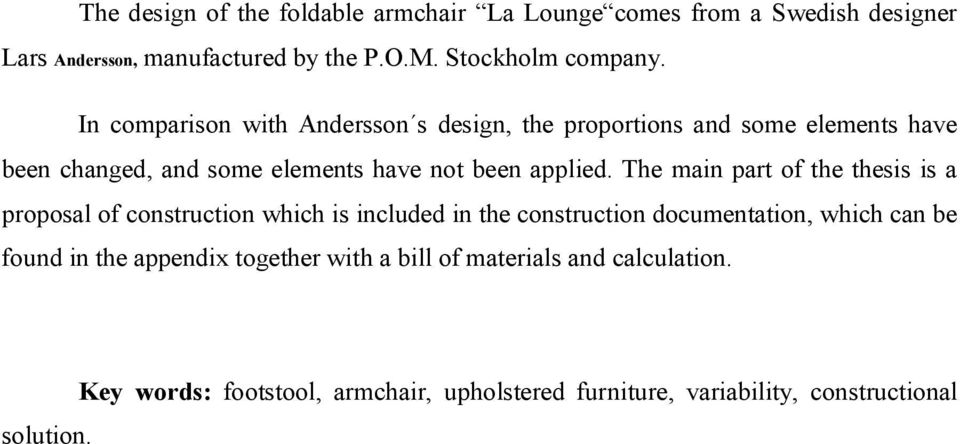

5 The design of the foldable armchair La Lounge comes from a Swedish designer Lars Andersson, manufactured by the P.O.M. Stockholm company. In comparison with Andersson s design, the proportions and some elements have been changed, and some elements have not been applied. The main part of the thesis is a proposal of construction which is included in the construction documentation, which can be found in the appendix together with a bill of materials and calculation. solution. Key words: footstool, armchair, upholstered furniture, variability, constructional

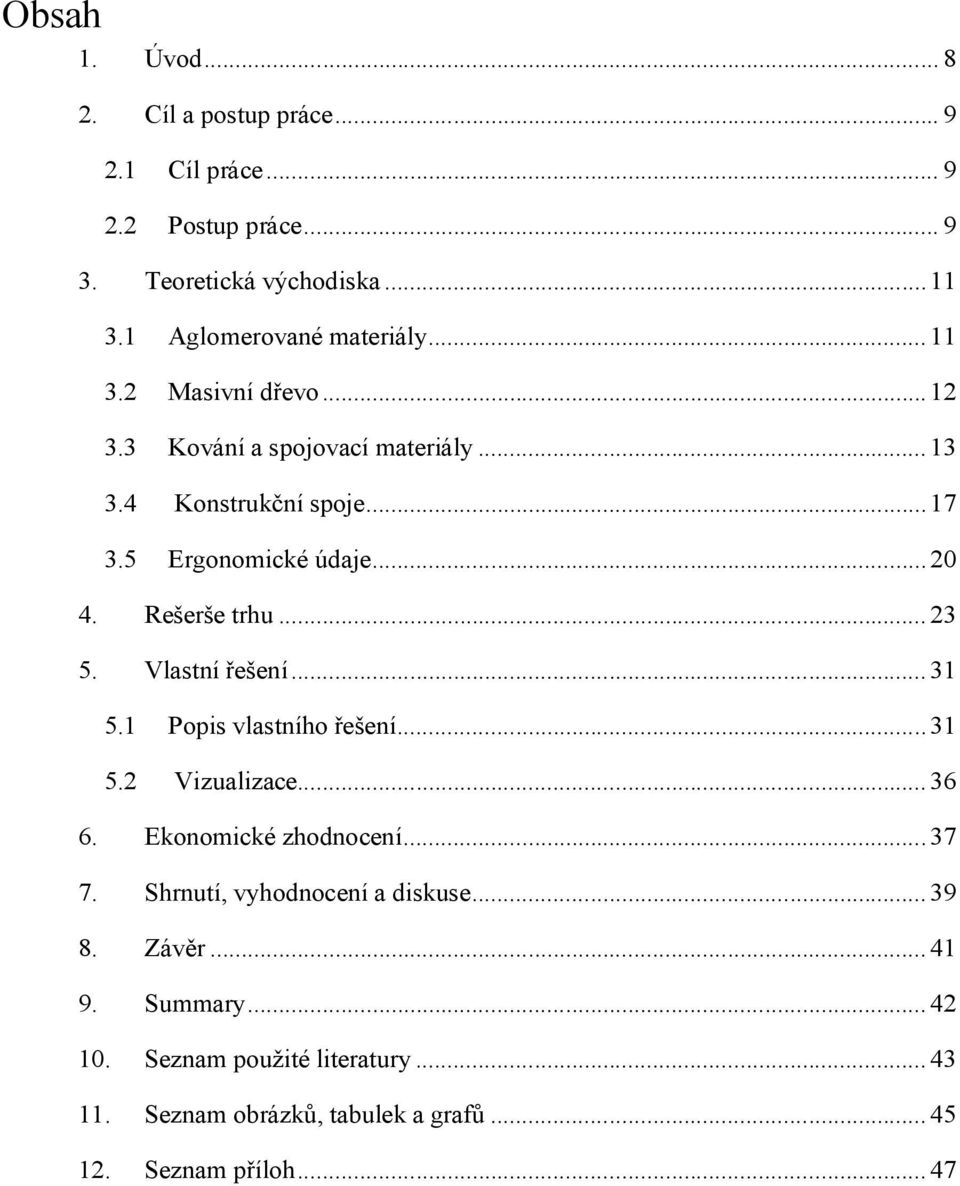

6 Obsah 1. Úvod Cíl a postup práce Cíl práce Postup práce Teoretická východiska Aglomerované materiály Masivní dřevo Kování a spojovací materiály Konstrukční spoje Ergonomické údaje Rešerše trhu Vlastní řešení Popis vlastního řešení Vizualizace Ekonomické zhodnocení Shrnutí, vyhodnocení a diskuse Závěr Summary Seznam použité literatury Seznam obrázků, tabulek a grafů Seznam příloh... 47

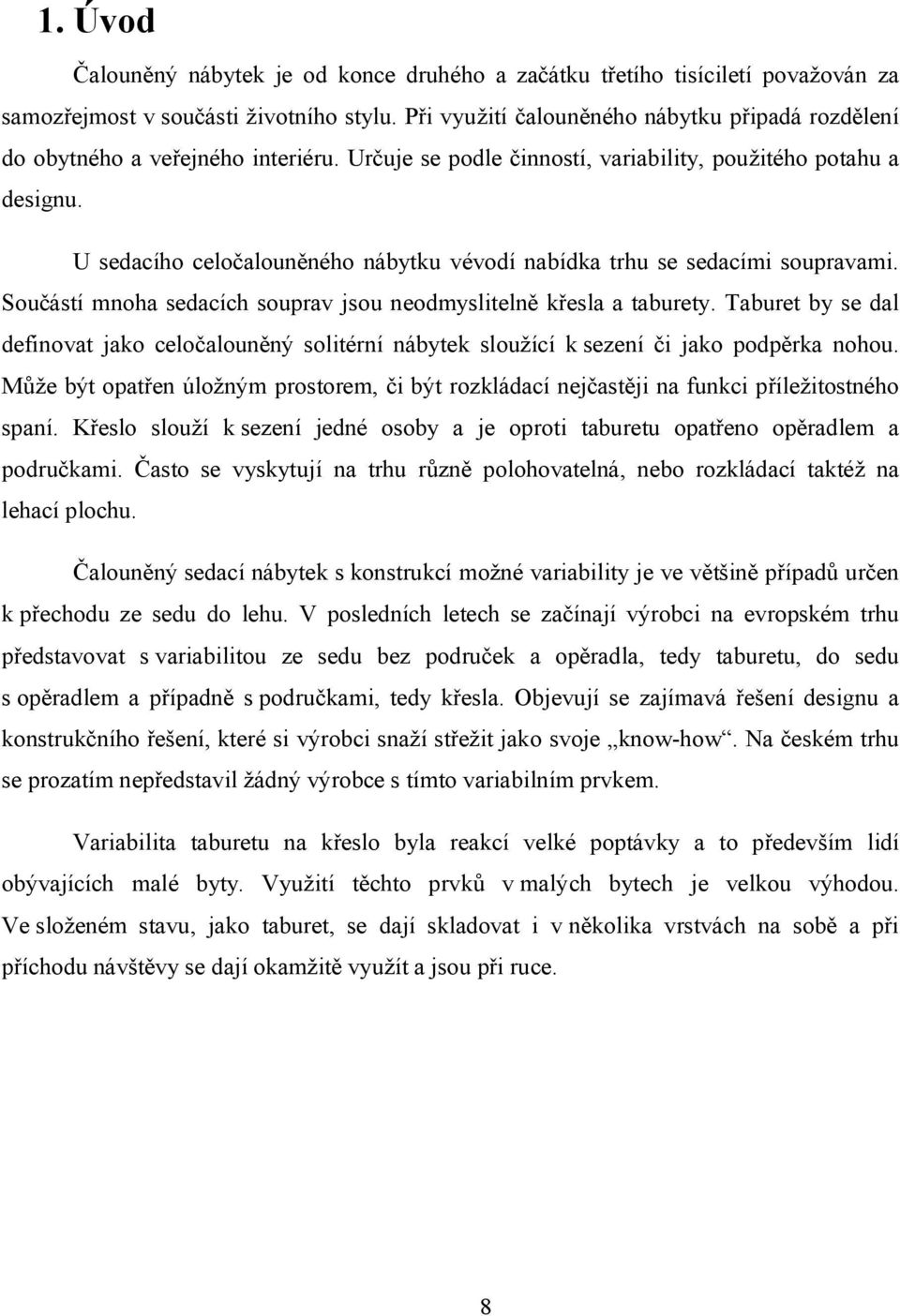

7 1. Úvod Čalouněný nábytek je od konce druhého a začátku třetího tisíciletí považován za samozřejmost v součásti životního stylu. Při využití čalouněného nábytku připadá rozdělení do obytného a veřejného interiéru. Určuje se podle činností, variability, použitého potahu a designu. U sedacího celočalouněného nábytku vévodí nabídka trhu se sedacími soupravami. Součástí mnoha sedacích souprav jsou neodmyslitelně křesla a taburety. Taburet by se dal definovat jako celočalouněný solitérní nábytek sloužící k sezení či jako podpěrka nohou. Může být opatřen úložným prostorem, či být rozkládací nejčastěji na funkci příležitostného spaní. Křeslo slouží k sezení jedné osoby a je oproti taburetu opatřeno opěradlem a područkami. Často se vyskytují na trhu různě polohovatelná, nebo rozkládací taktéž na lehací plochu. Čalouněný sedací nábytek s konstrukcí možné variability je ve většině případů určen k přechodu ze sedu do lehu. V posledních letech se začínají výrobci na evropském trhu představovat s variabilitou ze sedu bez područek a opěradla, tedy taburetu, do sedu s opěradlem a případně s područkami, tedy křesla. Objevují se zajímavá řešení designu a konstrukčního řešení, které si výrobci snaží střežit jako svoje know-how. Na českém trhu se prozatím nepředstavil žádný výrobce s tímto variabilním prvkem. Variabilita taburetu na křeslo byla reakcí velké poptávky a to především lidí obývajících malé byty. Využití těchto prvků v malých bytech je velkou výhodou. Ve složeném stavu, jako taburet, se dají skladovat i v několika vrstvách na sobě a při příchodu návštěvy se dají okamžitě využít a jsou při ruce. 8

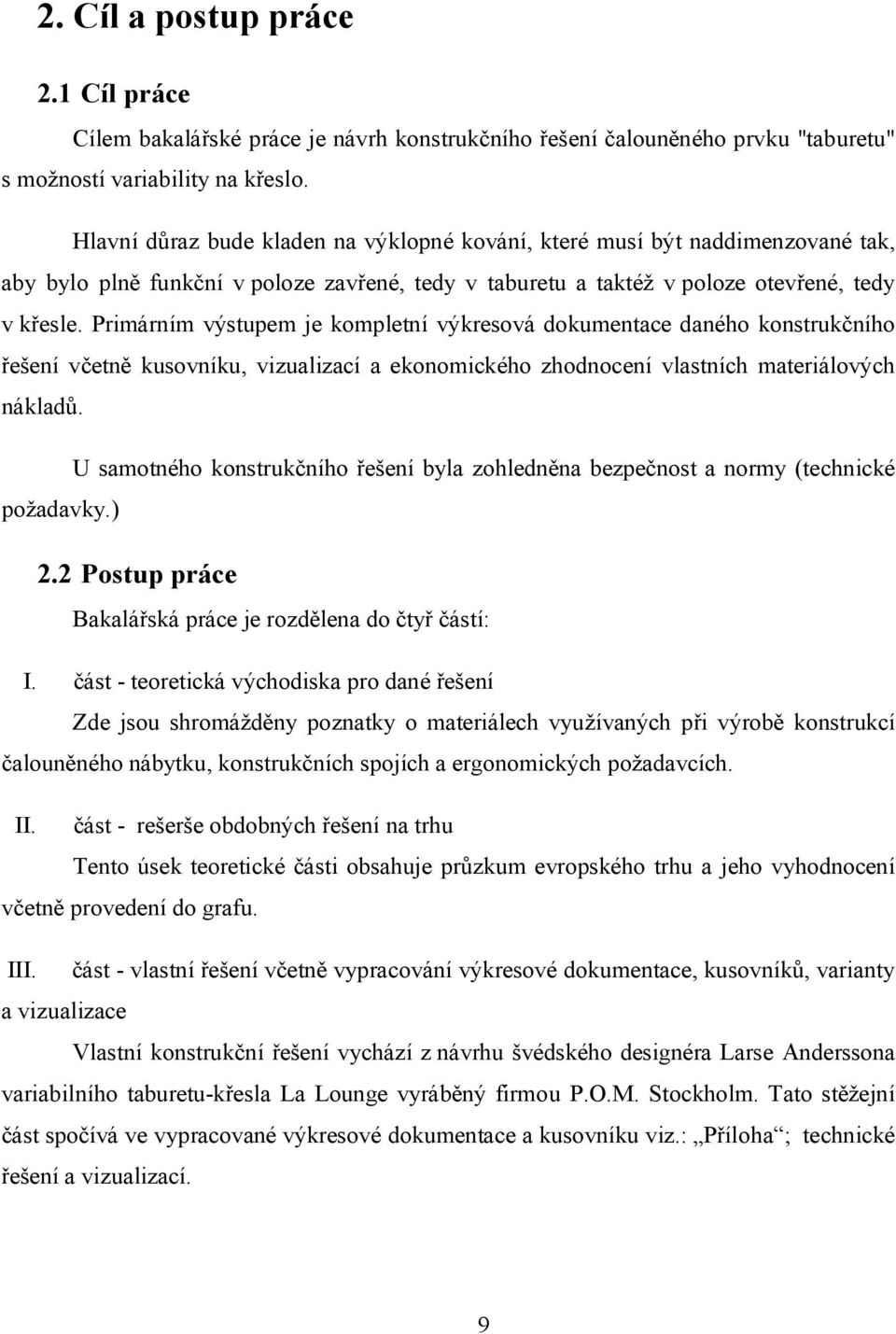

8 2. Cíl a postup práce 2.1 Cíl práce Cílem bakalářské práce je návrh konstrukčního řešení čalouněného prvku "taburetu" s možností variability na křeslo. Hlavní důraz bude kladen na výklopné kování, které musí být naddimenzované tak, aby bylo plně funkční v poloze zavřené, tedy v taburetu a taktéž v poloze otevřené, tedy v křesle. Primárním výstupem je kompletní výkresová dokumentace daného konstrukčního řešení včetně kusovníku, vizualizací a ekonomického zhodnocení vlastních materiálových nákladů. U samotného konstrukčního řešení byla zohledněna bezpečnost a normy (technické požadavky.) 2.2 Postup práce Bakalářská práce je rozdělena do čtyř částí: I. část - teoretická východiska pro dané řešení Zde jsou shromážděny poznatky o materiálech využívaných při výrobě konstrukcí čalouněného nábytku, konstrukčních spojích a ergonomických požadavcích. II. část - rešerše obdobných řešení na trhu Tento úsek teoretické části obsahuje průzkum evropského trhu a jeho vyhodnocení včetně provedení do grafu. III. část - vlastní řešení včetně vypracování výkresové dokumentace, kusovníků, varianty a vizualizace Vlastní konstrukční řešení vychází z návrhu švédského designéra Larse Anderssona variabilního taburetu-křesla La Lounge vyráběný firmou P.O.M. Stockholm. Tato stěžejní část spočívá ve vypracované výkresové dokumentace a kusovníku viz.: Příloha ; technické řešení a vizualizací. 9

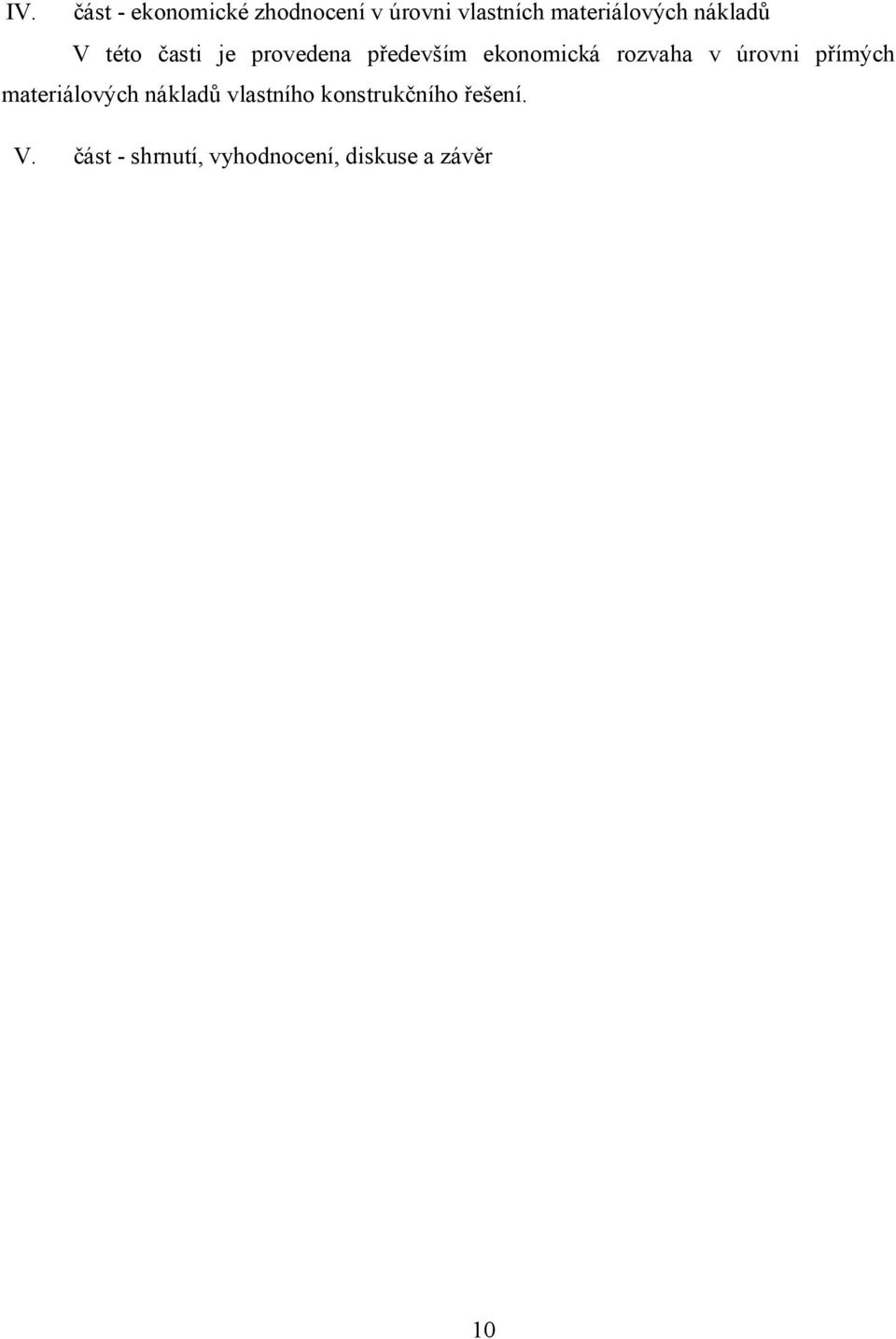

9 IV. část - ekonomické zhodnocení v úrovni vlastních materiálových nákladů V této časti je provedena především ekonomická rozvaha v úrovni přímých materiálových nákladů vlastního konstrukčního řešení. V. část - shrnutí, vyhodnocení, diskuse a závěr 10

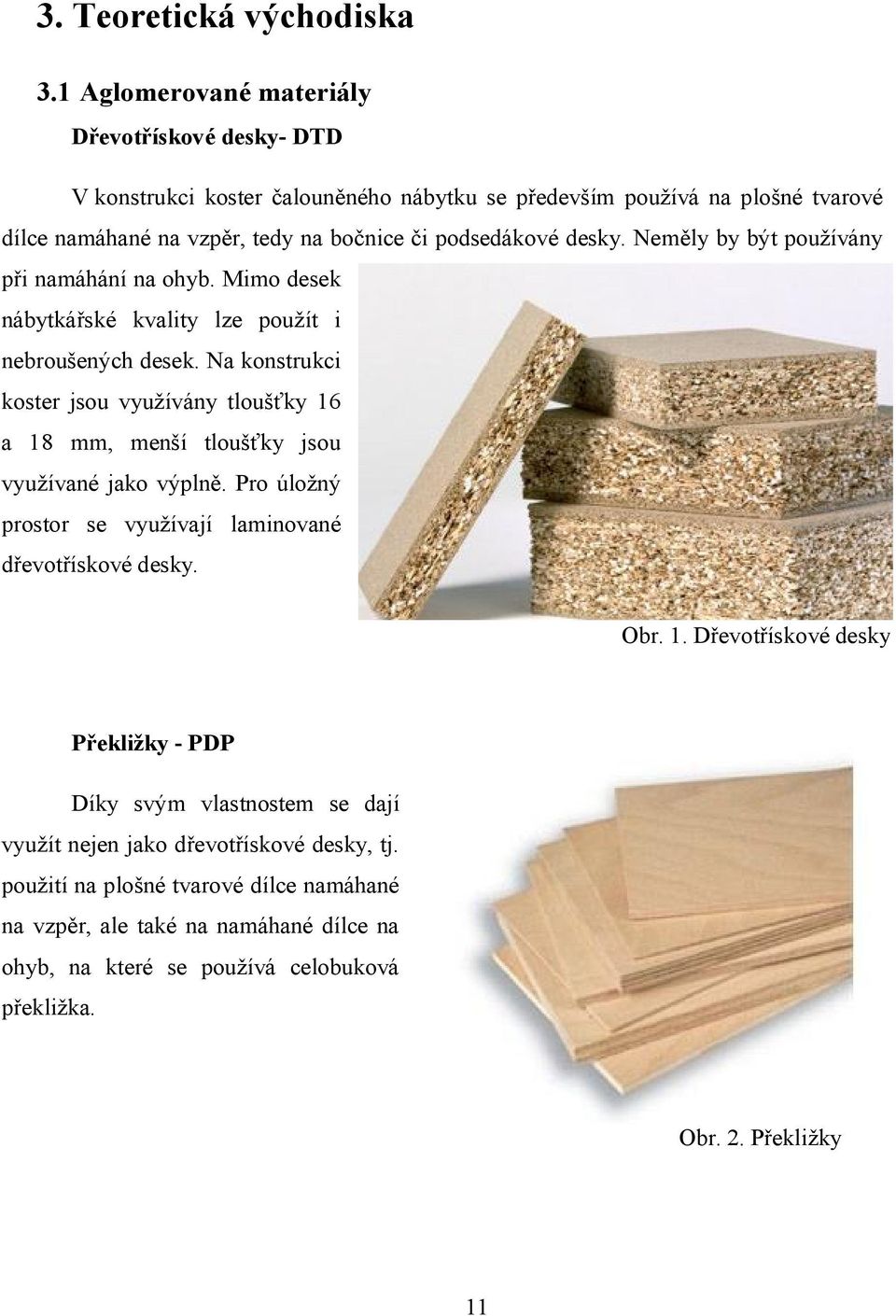

10 3. Teoretická východiska 3.1 Aglomerované materiály Dřevotřískové desky- DTD V konstrukci koster čalouněného nábytku se především používá na plošné tvarové dílce namáhané na vzpěr, tedy na bočnice či podsedákové desky. Neměly by být používány při namáhání na ohyb. Mimo desek nábytkářské kvality lze použít i nebroušených desek. Na konstrukci koster jsou využívány tloušťky 16 a 18 mm, menší tloušťky jsou využívané jako výplně. Pro úložný prostor se využívají laminované dřevotřískové desky. Obr. 1. Dřevotřískové desky Překližky - PDP Díky svým vlastnostem se dají využít nejen jako dřevotřískové desky, tj. použití na plošné tvarové dílce namáhané na vzpěr, ale také na namáhané dílce na ohyb, na které se používá celobuková překližka. Obr. 2. Překližky 11

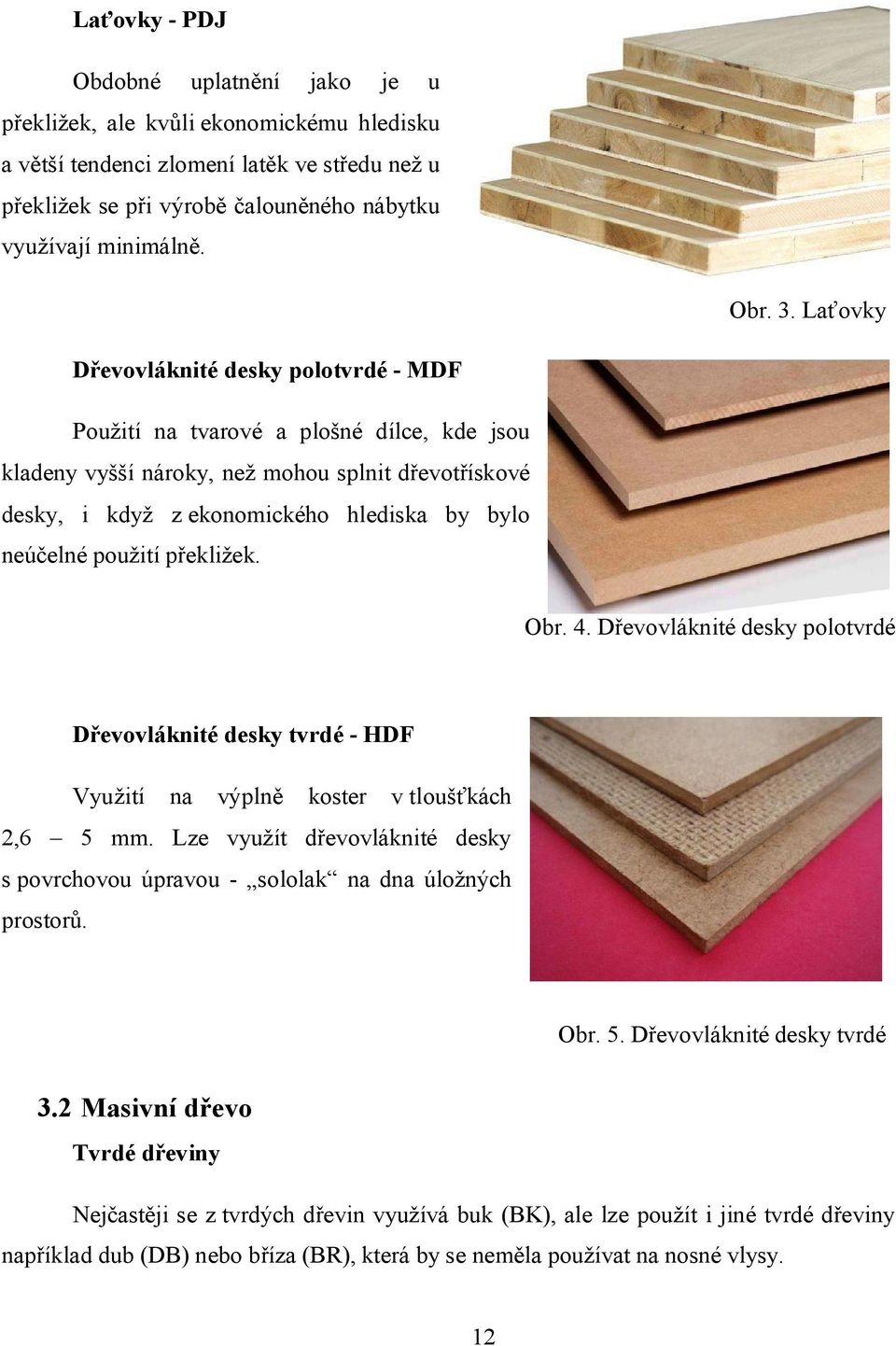

11 Laťovky - PDJ Obdobné uplatnění jako je u překližek, ale kvůli ekonomickému hledisku a větší tendenci zlomení latěk ve středu než u překližek se při výrobě čalouněného nábytku využívají minimálně. Obr. 3. Laťovky Dřevovláknité desky polotvrdé - MDF Použití na tvarové a plošné dílce, kde jsou kladeny vyšší nároky, než mohou splnit dřevotřískové desky, i když z ekonomického hlediska by bylo neúčelné použití překližek. Obr. 4. Dřevovláknité desky polotvrdé Dřevovláknité desky tvrdé - HDF Využití na výplně koster v tloušťkách 2,6 5 mm. Lze využít dřevovláknité desky s povrchovou úpravou - sololak na dna úložných prostorů. Obr. 5. Dřevovláknité desky tvrdé 3.2 Masivní dřevo Tvrdé dřeviny Nejčastěji se z tvrdých dřevin využívá buk (BK), ale lze použít i jiné tvrdé dřeviny například dub (DB) nebo bříza (BR), která by se neměla používat na nosné vlysy. 12

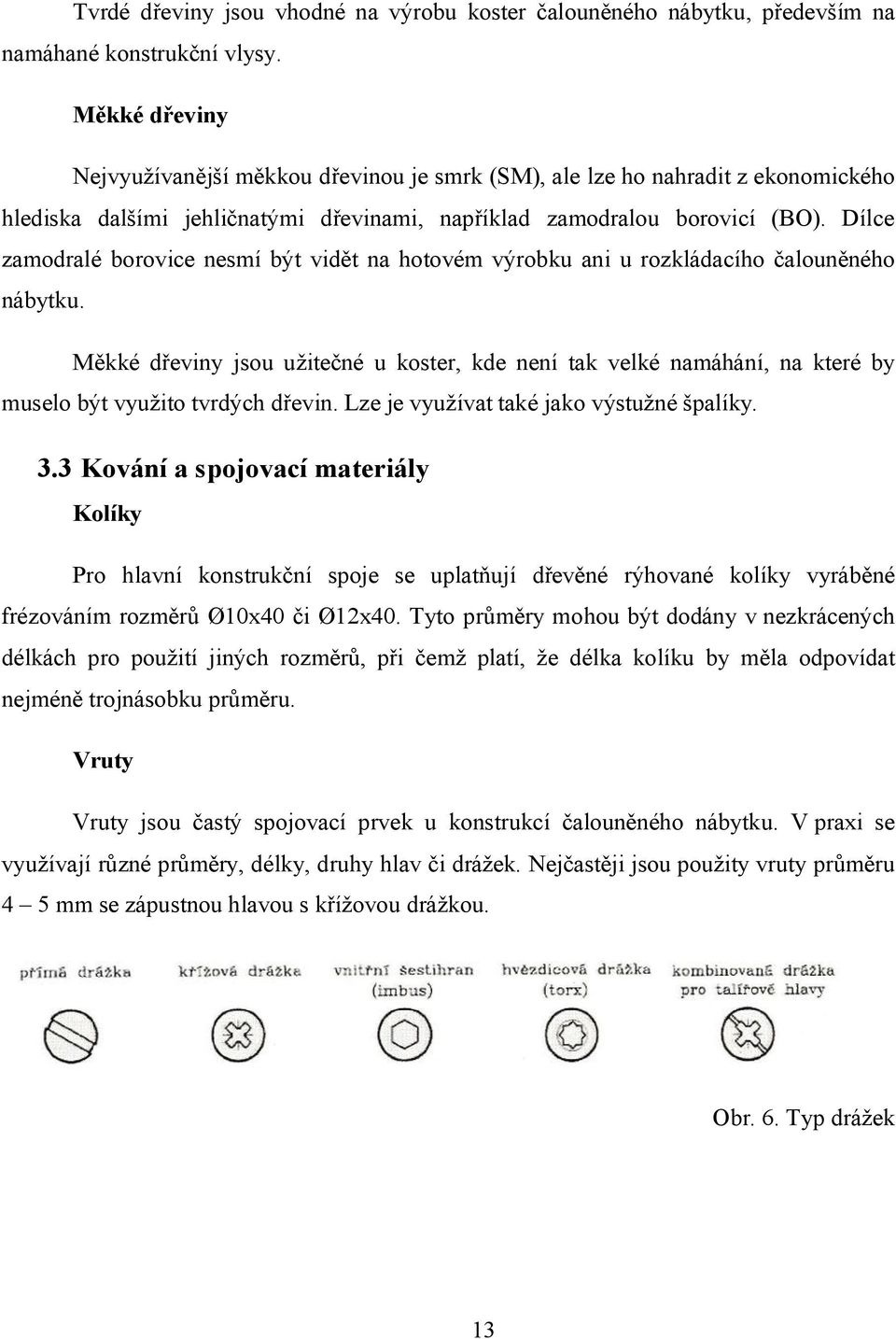

12 Tvrdé dřeviny jsou vhodné na výrobu koster čalouněného nábytku, především na namáhané konstrukční vlysy. Měkké dřeviny Nejvyužívanější měkkou dřevinou je smrk (SM), ale lze ho nahradit z ekonomického hlediska dalšími jehličnatými dřevinami, například zamodralou borovicí (BO). Dílce zamodralé borovice nesmí být vidět na hotovém výrobku ani u rozkládacího čalouněného nábytku. Měkké dřeviny jsou užitečné u koster, kde není tak velké namáhání, na které by muselo být využito tvrdých dřevin. Lze je využívat také jako výstužné špalíky. 3.3 Kování a spojovací materiály Kolíky Pro hlavní konstrukční spoje se uplatňují dřevěné rýhované kolíky vyráběné frézováním rozměrů Ø10x40 či Ø12x40. Tyto průměry mohou být dodány v nezkrácených délkách pro použití jiných rozměrů, při čemž platí, že délka kolíku by měla odpovídat nejméně trojnásobku průměru. Vruty Vruty jsou častý spojovací prvek u konstrukcí čalouněného nábytku. V praxi se využívají různé průměry, délky, druhy hlav či drážek. Nejčastěji jsou použity vruty průměru 4 5 mm se zápustnou hlavou s křížovou drážkou. Obr. 6. Typ drážek 13

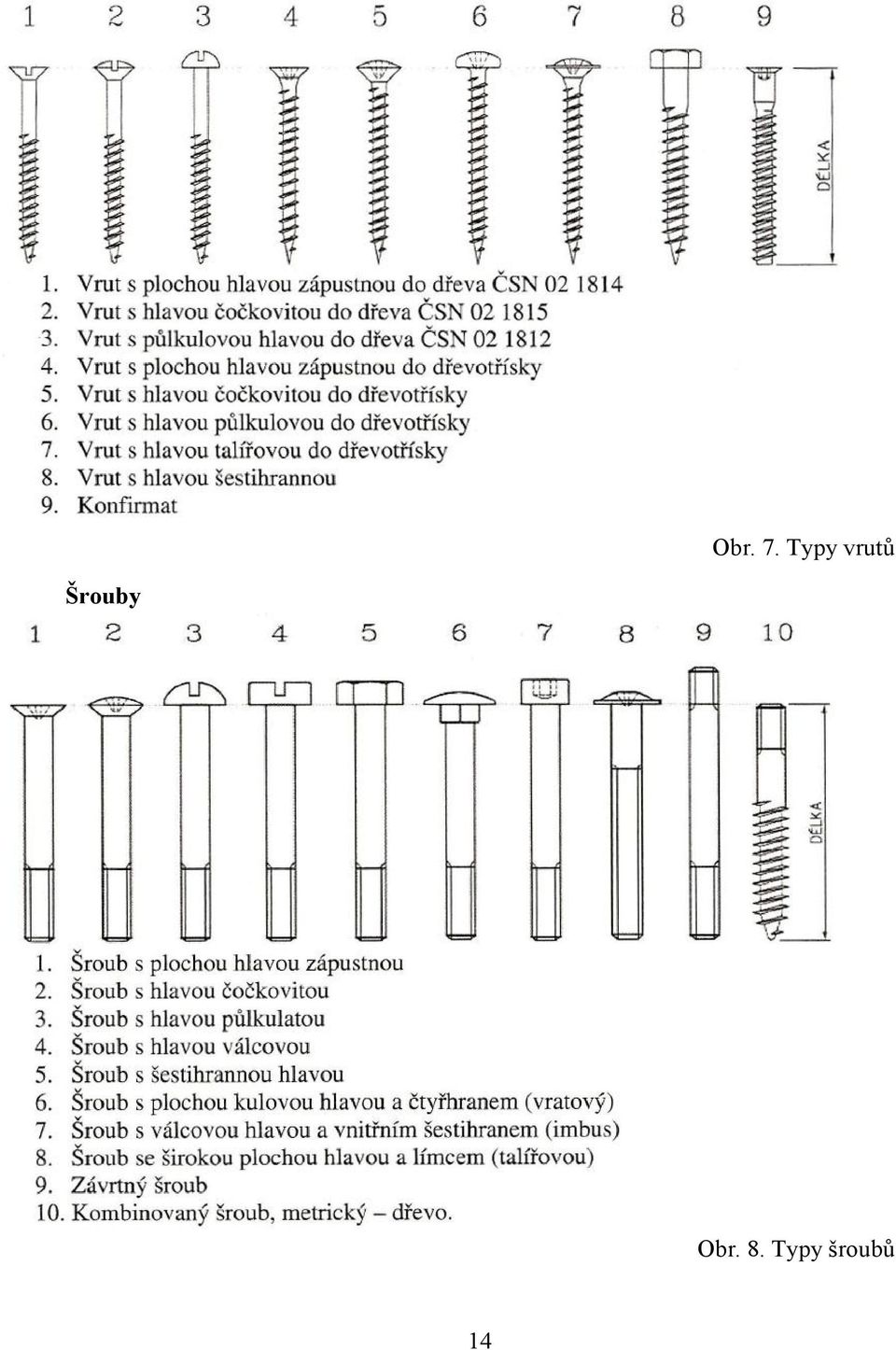

13 Obr. 7. Typy vrutů Šrouby Obr. 8. Typy šroubů 14

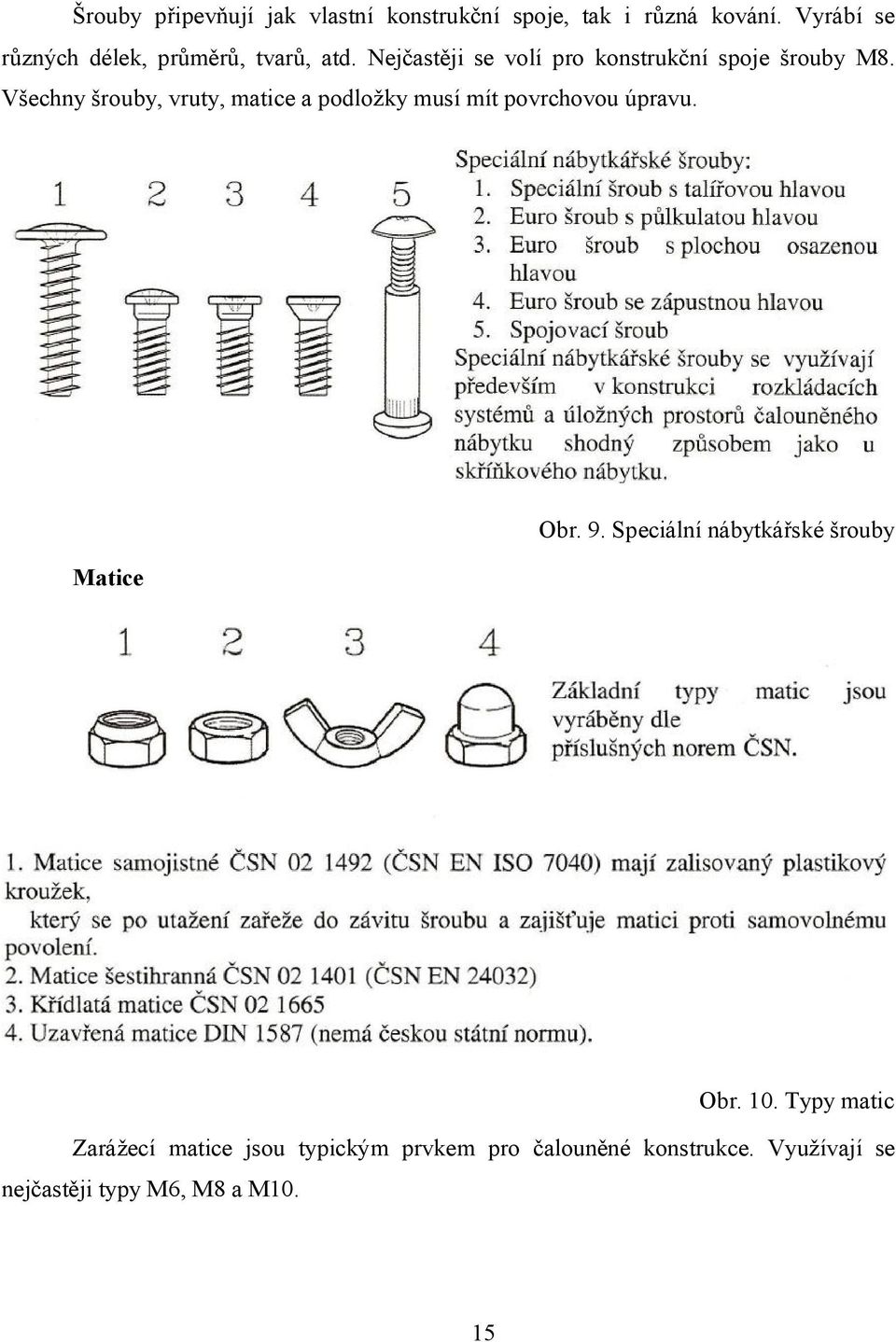

14 Šrouby připevňují jak vlastní konstrukční spoje, tak i různá kování. Vyrábí se různých délek, průměrů, tvarů, atd. Nejčastěji se volí pro konstrukční spoje šrouby M8. Všechny šrouby, vruty, matice a podložky musí mít povrchovou úpravu. Matice Obr. 9. Speciální nábytkářské šrouby Obr. 10. Typy matic Zarážecí matice jsou typickým prvkem pro čalouněné konstrukce. Využívají se nejčastěji typy M6, M8 a M10. 15

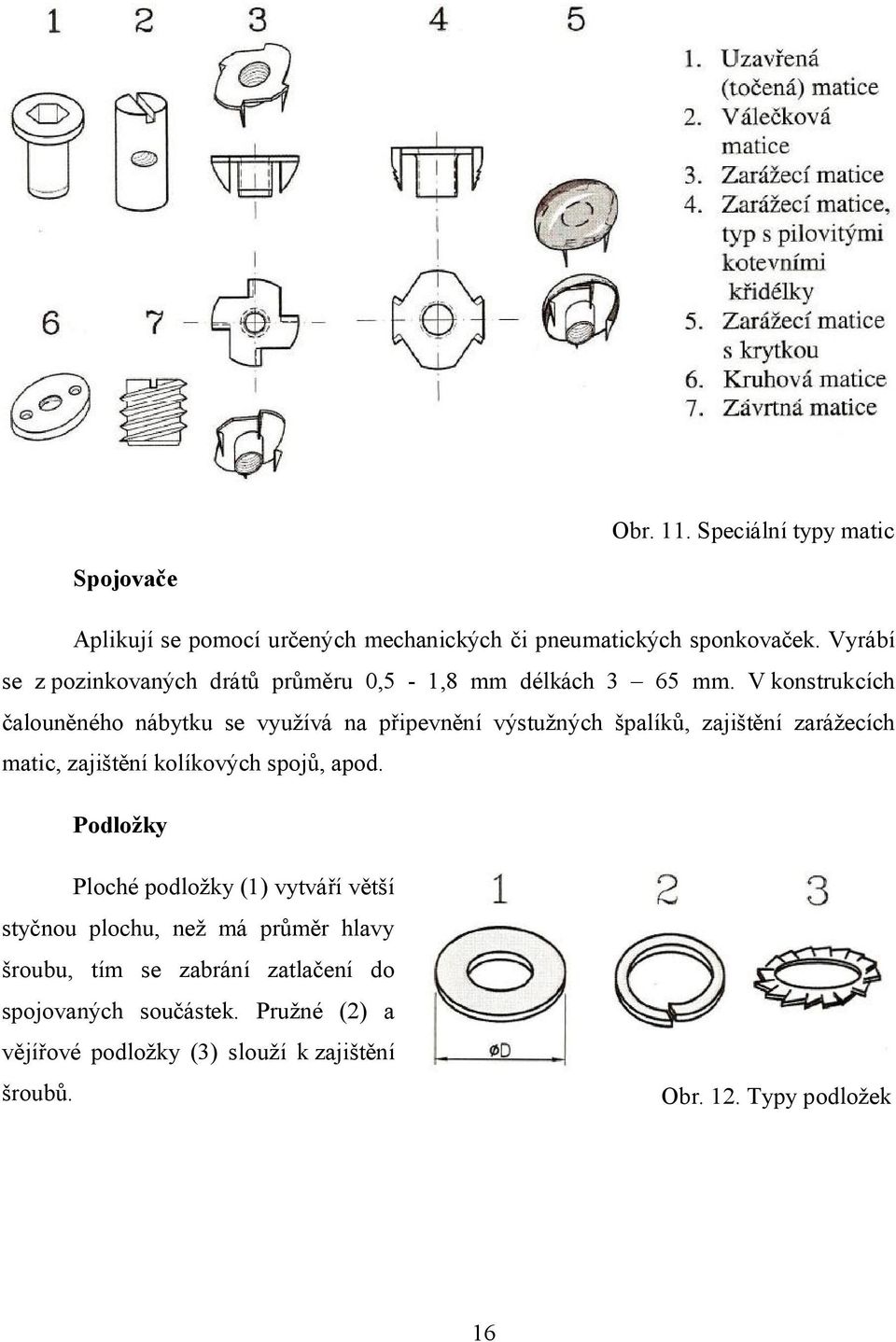

15 Obr. 11. Speciální typy matic Spojovače Aplikují se pomocí určených mechanických či pneumatických sponkovaček. Vyrábí se z pozinkovaných drátů průměru 0,5-1,8 mm délkách 3 65 mm. V konstrukcích čalouněného nábytku se využívá na připevnění výstužných špalíků, zajištění zarážecích matic, zajištění kolíkových spojů, apod. Podložky Ploché podložky (1) vytváří větší styčnou plochu, než má průměr hlavy šroubu, tím se zabrání zatlačení do spojovaných součástek. Pružné (2) a vějířové podložky (3) slouží k zajištění šroubů. Obr. 12. Typy podložek 16

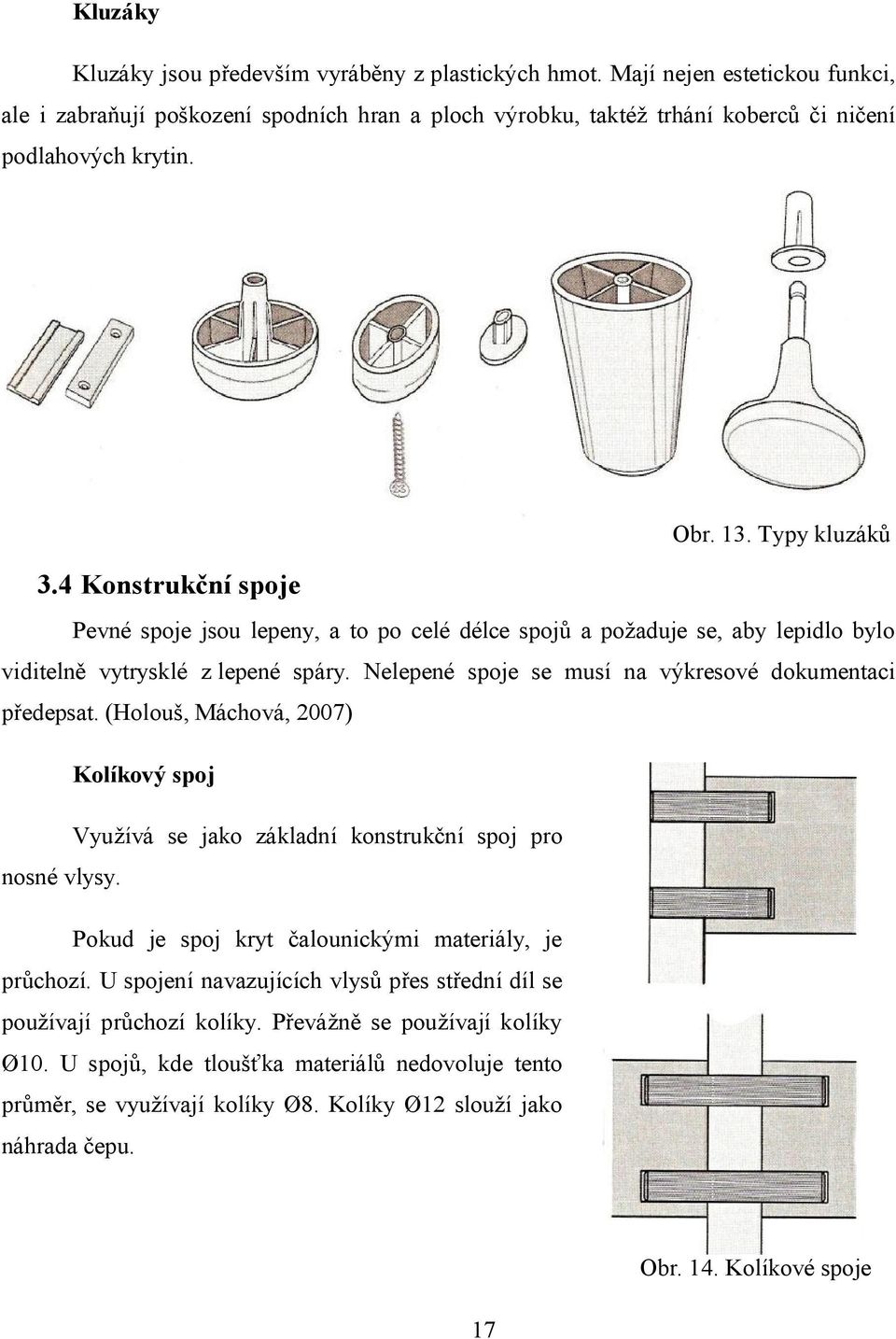

16 Kluzáky Kluzáky jsou především vyráběny z plastických hmot. Mají nejen estetickou funkci, ale i zabraňují poškození spodních hran a ploch výrobku, taktéž trhání koberců či ničení podlahových krytin. Obr. 13. Typy kluzáků 3.4 Konstrukční spoje Pevné spoje jsou lepeny, a to po celé délce spojů a požaduje se, aby lepidlo bylo viditelně vytrysklé z lepené spáry. Nelepené spoje se musí na výkresové dokumentaci předepsat. (Holouš, Máchová, 2007) Kolíkový spoj Využívá se jako základní konstrukční spoj pro nosné vlysy. Pokud je spoj kryt čalounickými materiály, je průchozí. U spojení navazujících vlysů přes střední díl se používají průchozí kolíky. Převážně se používají kolíky Ø10. U spojů, kde tloušťka materiálů nedovoluje tento průměr, se využívají kolíky Ø8. Kolíky Ø12 slouží jako náhrada čepu. 17 Obr. 14. Kolíkové spoje

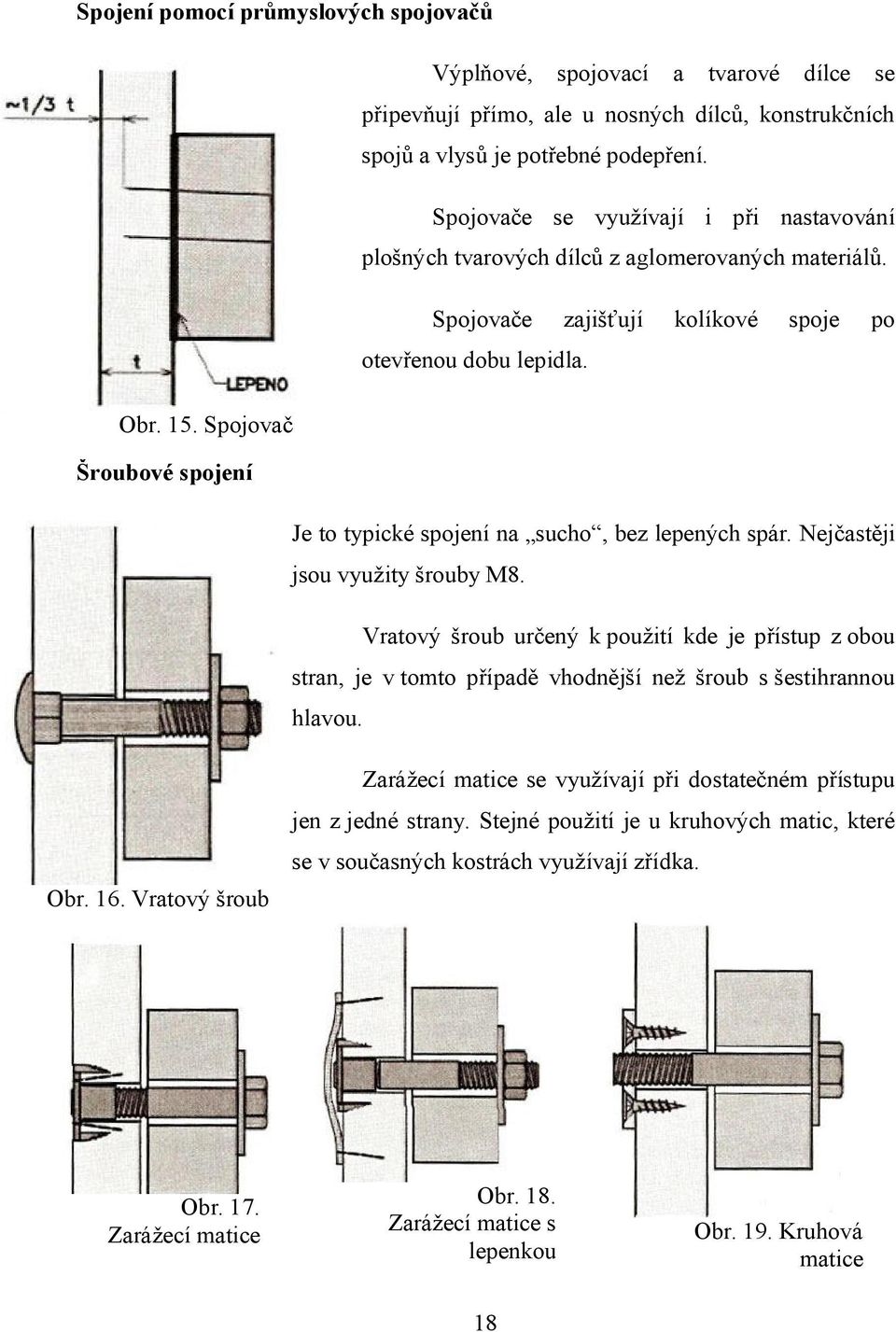

17 Spojení pomocí průmyslových spojovačů Výplňové, spojovací a tvarové dílce se připevňují přímo, ale u nosných dílců, konstrukčních spojů a vlysů je potřebné podepření. Spojovače se využívají i při nastavování plošných tvarových dílců z aglomerovaných materiálů. Spojovače zajišťují kolíkové spoje po otevřenou dobu lepidla. Obr. 15. Spojovač Šroubové spojení Je to typické spojení na sucho, bez lepených spár. Nejčastěji jsou využity šrouby M8. Vratový šroub určený k použití kde je přístup z obou stran, je v tomto případě vhodnější než šroub s šestihrannou hlavou. Obr. 16. Vratový šroub Zarážecí matice se využívají při dostatečném přístupu jen z jedné strany. Stejné použití je u kruhových matic, které se v současných kostrách využívají zřídka. Obr. 17. Zarážecí matice Obr. 18. Zarážecí matice s lepenkou Obr. 19. Kruhová matice 18

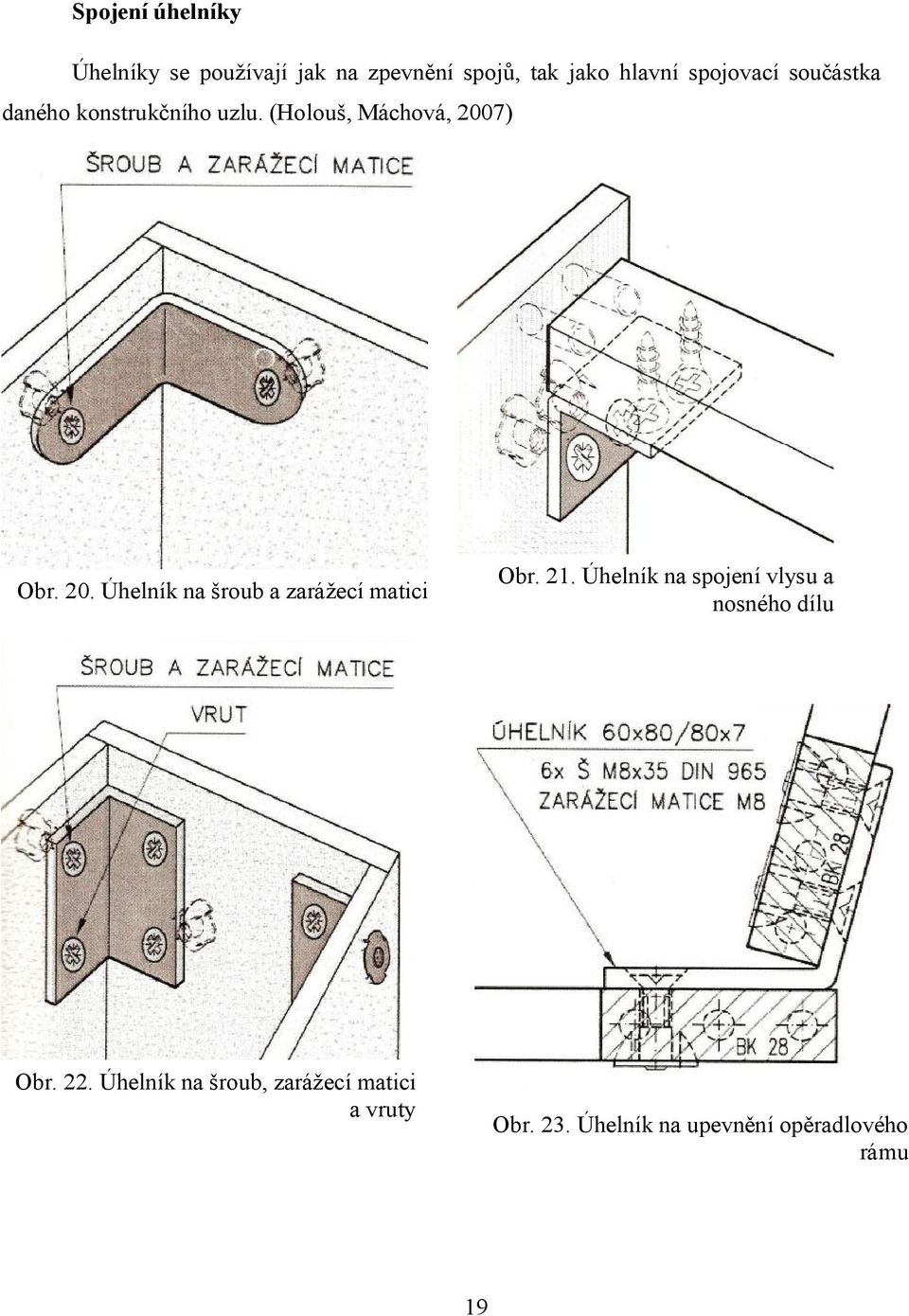

18 Spojení úhelníky Úhelníky se používají jak na zpevnění spojů, tak jako hlavní spojovací součástka daného konstrukčního uzlu. (Holouš, Máchová, 2007) Obr. 20. Úhelník na šroub a zarážecí matici Obr. 21. Úhelník na spojení vlysu a nosného dílu Obr. 22. Úhelník na šroub, zarážecí matici a vruty Obr. 23. Úhelník na upevnění opěradlového rámu 19

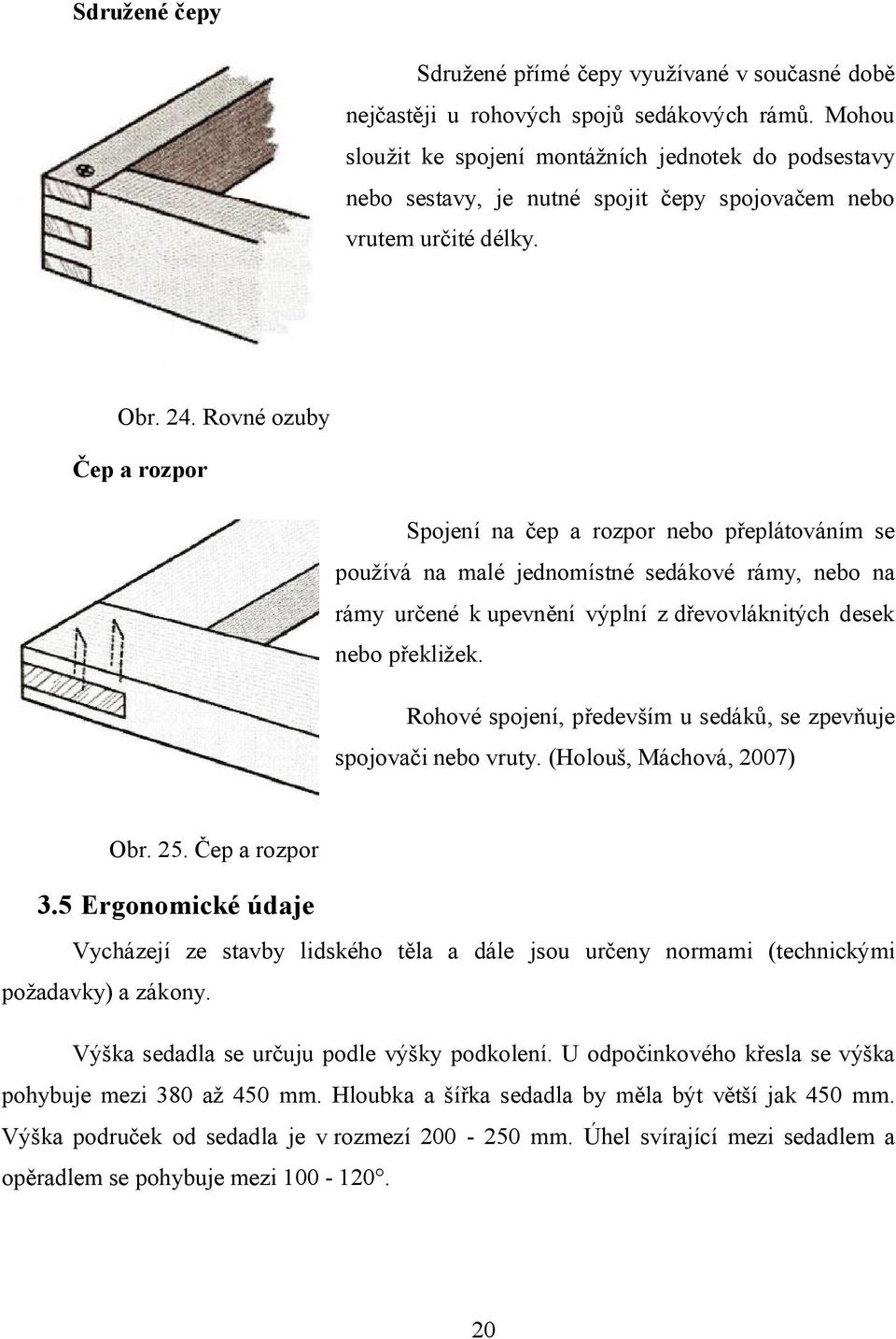

19 Sdružené čepy Sdružené přímé čepy využívané v současné době nejčastěji u rohových spojů sedákových rámů. Mohou sloužit ke spojení montážních jednotek do podsestavy nebo sestavy, je nutné spojit čepy spojovačem nebo vrutem určité délky. Obr. 24. Rovné ozuby Čep a rozpor Spojení na čep a rozpor nebo přeplátováním se používá na malé jednomístné sedákové rámy, nebo na rámy určené k upevnění výplní z dřevovláknitých desek nebo překližek. Rohové spojení, především u sedáků, se zpevňuje spojovači nebo vruty. (Holouš, Máchová, 2007) Obr. 25. Čep a rozpor 3.5 Ergonomické údaje Vycházejí ze stavby lidského těla a dále jsou určeny normami (technickými požadavky) a zákony. Výška sedadla se určuju podle výšky podkolení. U odpočinkového křesla se výška pohybuje mezi 380 až 450 mm. Hloubka a šířka sedadla by měla být větší jak 450 mm. Výška područek od sedadla je v rozmezí mm. Úhel svírající mezi sedadlem a opěradlem se pohybuje mezi

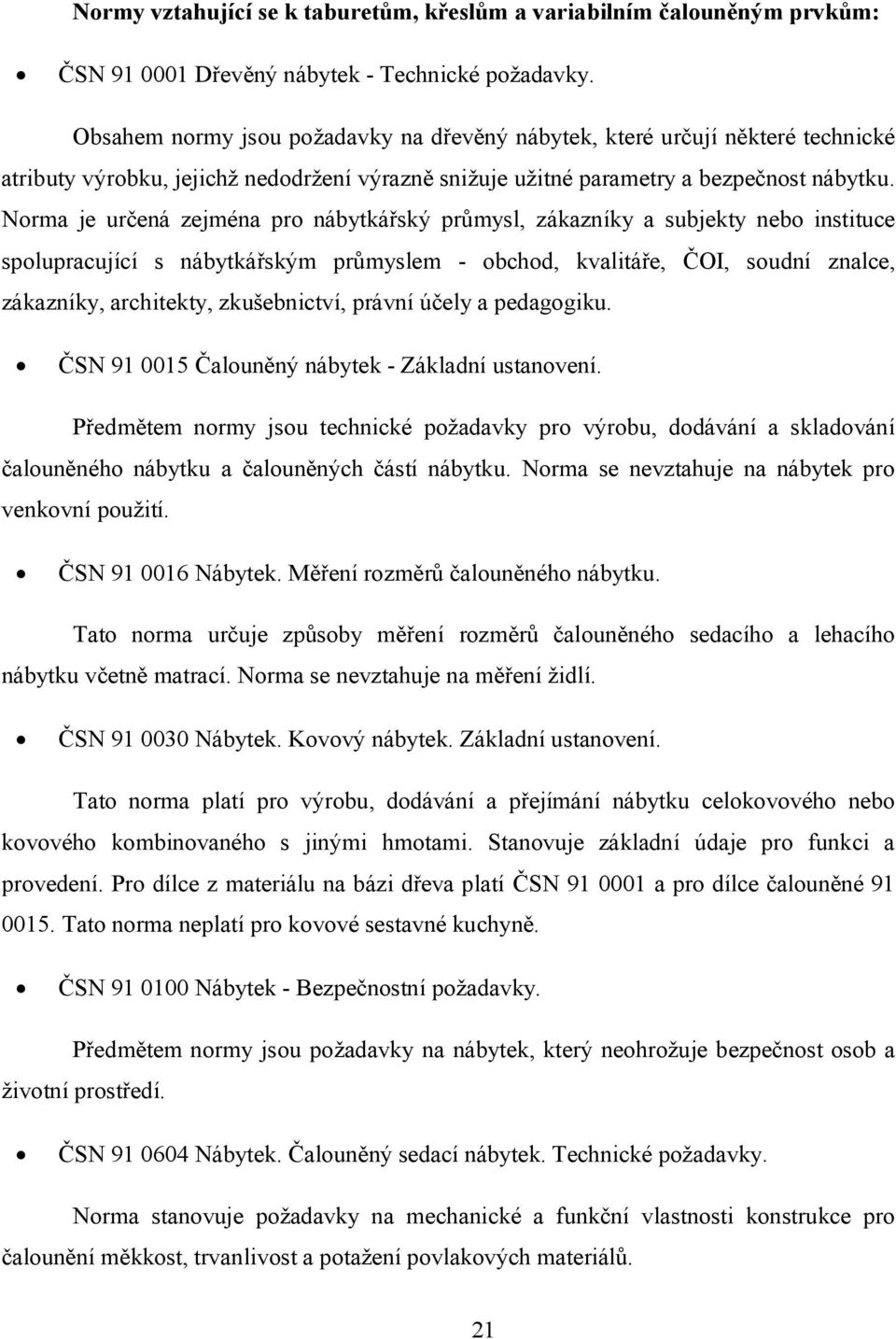

20 Normy vztahující se k taburetům, křeslům a variabilním čalouněným prvkům: ČSN Dřevěný nábytek - Technické požadavky. Obsahem normy jsou požadavky na dřevěný nábytek, které určují některé technické atributy výrobku, jejichž nedodržení výrazně snižuje užitné parametry a bezpečnost nábytku. Norma je určená zejména pro nábytkářský průmysl, zákazníky a subjekty nebo instituce spolupracující s nábytkářským průmyslem - obchod, kvalitáře, ČOI, soudní znalce, zákazníky, architekty, zkušebnictví, právní účely a pedagogiku. ČSN Čalouněný nábytek - Základní ustanovení. Předmětem normy jsou technické požadavky pro výrobu, dodávání a skladování čalouněného nábytku a čalouněných částí nábytku. Norma se nevztahuje na nábytek pro venkovní použití. ČSN Nábytek. Měření rozměrů čalouněného nábytku. Tato norma určuje způsoby měření rozměrů čalouněného sedacího a lehacího nábytku včetně matrací. Norma se nevztahuje na měření židlí. ČSN Nábytek. Kovový nábytek. Základní ustanovení. Tato norma platí pro výrobu, dodávání a přejímání nábytku celokovového nebo kovového kombinovaného s jinými hmotami. Stanovuje základní údaje pro funkci a provedení. Pro dílce z materiálu na bázi dřeva platí ČSN a pro dílce čalouněné Tato norma neplatí pro kovové sestavné kuchyně. ČSN Nábytek - Bezpečnostní požadavky. Předmětem normy jsou požadavky na nábytek, který neohrožuje bezpečnost osob a životní prostředí. ČSN Nábytek. Čalouněný sedací nábytek. Technické požadavky. Norma stanovuje požadavky na mechanické a funkční vlastnosti konstrukce pro čalounění měkkost, trvanlivost a potažení povlakových materiálů. 21

21 ČSN Nábytek. Křesla a pohovky. Základní rozměry. Tento návrh normy (dále jen návrh) stanoví rozměry pro křesla a pohovky bytové a ubikační, určené pouze k sedění. ČSN P ENV Bytový nábytek - Sedací nábytek - Metody zkoušení pro stanovení trvanlivosti čalounění. Tato evropská předběžná norma specifikuje zkušební metody pro stanovení trvanlivosti čalouněných souborů a čalounění sedacího nábytku. Zkušební metody jsou určeny pro stanovení trvanlivosti sedadel, ztráty jejich tvrdosti a výšky. Norma neplatí pro pevnost a trvanlivost konstrukce sedacího nábytku, který je hodnocen podle EN Vliv teploty a vlhkosti není zahrnut. Doplněk A (informativní) zahrnuje zkušební metodu pro zkoušení vztahu mezi vrchním a vnitřním čalouněním stejně jako vztah mezi čalouněním sedadla a opěradla. ČSN EN Desky z rostlého dřeva - Klasifikace a terminologie. Tato evropská norma udává klasifikaci desek z rostlého dřeva a definuje termíny u nich používané. ČSN P ENV Bytový nábytek - Sedací nábytek - Zkušební metody pro stanovení odolnosti sklápěcích a/nebo vyklápěcích mechanismů a ovládacích mechanismů rozkládacích pohovek. Tato ENV specifikuje zkušební metody pro stanovení trvanlivosti ručně a silově ovládaných sklápěcích a vyklápěcích mechanismů. Jsou také specifikovány zkušební metody pro stanovení trvanlivosti mechanismů rozkládacích pohovek, křesel a pohovek. Zkoušky pevnosti a trvanlivosti konstrukce nejsou zahrnuty. Pro ně jsou vypracované normy EN 1728 a EN Norma neplatí pro zkoušení elektrických součástí mimo těch, jejichž funkce jsou součásti zkoušených mechanismů. Neplatí pro sedací nábytek, který je popsán v předmětu směrnice pro zdravotnické prostředky. 22

22 4. Rešerše trhu 4.1 Zaměření rešerše Rešerše byla zaměřena na získání informací o výrobcích a distributorech, kteří nabízí taburet s možností variability na křeslo na evropském trhu. Zjišťuje, v jakých cenových relacích se taburety - křesla nejčastěji pohybují, z jakých materiálů vyrábějí konstrukce a jaké potahy jsou použity. Rešerše se vztahuje na nabídku platnou ke dni Přehled nabídky dle výrobců Himolla Modell 7112 Taburet/křeslo Potah: textilie, useň Konstrukce: neuvedena Rozměry: š x h x v: 720 x 700 x 500 mm Po rozložení je velikost: š x h x v: 720 x 700 x 1200 mm Cena: neuvedena 23 Obr. 26. Modell 7112

23 Modell 7219 Taburet/křeslo Potah: textilie, useň Konstrukce: neuvedena Rozměry: š x h x v: 920 x 810 x 450 mm Po rozložení je velikost: š x h x v: 920 x 810 x 690 mm Cena: neuvedena Obr. 27. Modell 7219 Modell 7376 Taburet/křeslo Potah: textilie, useň Konstrukce: neuvedena Rozměry: š x h x v:710 x 690 x 510 mm Po rozložení je velikost: š x h x v: 710 x 690 x 1150 mm Cena: neuvedena Obr. 28. Modell

24 Modell 9693 Taburet/křeslo Potah: textilie, useň Konstrukce: neuvedena Rozměry: š x h x v: 700 x 700 x 440 mm Po rozložení je velikost: š x h x v: 700 x 760 x 850 mm Výška sedu po otevření je 350 mm Obr. 29. Modell 9693 Cena: Kč Sedda JUMP Taburet/ křeslo Potah: textilie, useň Konstrukce: neuvedena Rozměry: neuvedeny Cena: neuvedena Obr. 30. Jump 25

25 JOLLY Taburet/křeslo Potah: textilie, useň Konstrukce: neuvedena Rozměry: neuvedeny Cena: neuvedena Obr. 31. Jolly P.O.M. LA LOUNGE Designer Lars Andersson Taburet/křeslo Potah: usně (bílá, černá, červená, ), textilie Konstrukce: ušlechtilá ocel Obr. 32. La Lounge Výklopné nohy jsou z pozinkovaného kovu Rozměry: š x d x v: 650 x 650 x 350 mm Po rozložení je velikost: š x d x v: 650 x 650 x 1030 mm Cena: Kč. Obr. 33. La Lounge rozložení 26

26 Feld Popup pouf Taburet/křeslo Potah: textilie, useň Konstrukce: pouze polyuretanová pěna bez ocelových či dřevěných konstrukcí Rozměry: š x h x v: 510 x 680 x 380 mm Obr. 34. Popup pouf Po rozložení je velikost: š x h x v:510 x 736 x 765 mm Cena: neuvedena Dunlopillo KUBE Taburet/křeslo Potah: textilie Obr. 35. Kube Konstrukce: pouze polyuretanová pěna bez ocelových či dřevěných konstrukcí Rozměry: š x d x v: 650 x 940 x 570 mm Po rozložení je velikost: š x d x v: 650 x 1540 x 770 mm Váha: 24 Kg Cena: Kč Obr. 36. Kube rozložený 27

27 B-LINE Multichair Taburet/křeslo Potah: textilie Výplň: polyuretanová pěna Konstrukce: ocelový rám Rozměry: š x d x v: 580 x 720 x 500 mm Po rozložení je velikost: š x d x v: 580 x 720 (1200) x 610 (720) mm Cena: Kč Obr. 37. Multichair Obr. 38. Multichair Obr. 39. Multichair 28

28 SOFTLINE Heart Modulární křeslo Potah: textilie Obr. 40. Heart Výplň: polyuretanová pěna Konstrukce: ocelový rám Rozměry: š x d x v: 720 x 1330 x 380 mm Po rozložení je velikost: š x d x v: 720 x 1100 x 710 mm Obr. 41. Heart Cena: Kč 4.3 Vyhodnocení rešerše trhu Na evropském trhu ve výrobě taburetu - křesla jsou zastoupeni výrobci z Německa, Švédska, Itálie či Dánska a mezi nimi dominuje německá firma Himolla se čtyřmi zástupci. Tento trh není moc rozsáhlý, protože první typy taburetu - křesla se objevily po roce 2000 a dodnes se snaží většina firem utajit bližší informace o konstrukci či ceně. Proto je toto vyhodnocení neobjektivní, vychází jen z dostupných informací a je to pouze necelá polovina prvků na trhu. 9% 9% 9% 9% 18% 9% 37% HIMOLLA P.O.M. SEDDA SOFTLINE B-LINE DUNLOPILLO FELD Graf 1. Zastoupení výrobců taburetu-křesla 29

29 Cenová relace z možných zjistitelných internetových zdrojů uvádí, že nejvíce taburetů - křesel se nabízí v rozmezích do Kč (40%) a Kč (40%) a nejméně se nabízí s cenou Kč a více (20%). 20% 40% 40% do Kč Kč Kč a více Graf 2. Cenová relace taburetů-křesel na trhu Na trhu většina výrobců (73%) nabízí svůj prvek s možností potahu v mnoha provedeních textilií a taktéž i v různých druzích usně. Zbytek výrobců (23%) nabízí své výrobky pouze v různých variacích textilie, ale neumožňují provedení v usni. 27% 73% textilie i usně textilie Graf 3. Procentuální využití materiálů na potah 30

30 5. Vlastní řešení 5.1 Popis vlastního řešení Inspirací pro čalouněný prvek taburet s možností variability na křeslo byla La Lounge od švédského designéra Larse Andersona vyráběna firmou P.O.M. Stockholm. Od tohoto návrhu byly pozměněny rozměry, odebrány úchyty k přenosu a doporučen volný sedák. Rozměry složené konstrukce - Taburetu Výška: 424 mm Šířka: 600 mm Hloubka: 600 mm Rozměry rozložené konstrukce - Křesla Výška: 995 mm Šířka: 600 mm Hloubka: 821 mm Rozměry očalouněného prvku Složený stav: Výška: 450 mm Šířka: 650 mm Hloubka: 650 mm Rozložený stav: Výška: 1080 mm (výška sedu: 400 mm) Šířka: 650 mm Hloubka: 920 mm 31

31 Materiály Nosná konstrukce je bočnice z celočalouněné překližky tloušťky 18 mm (dále jen PDP-BK 18) kvality C-C. Sedákový rám o rozměrech d x h x v: 550 x 600 x 85 mm je vyroben z rostlého bukového dřeva. Boční bukové vlysy mají průřez 60 x 25 mm a délku 500 mm. Jejich umístění v sedákovém rámu je ve tvaru písmene I. K přednímu a zadnímu vlysu z buku o rozměrech d x h x v: 550 x 50 x 35 mm je naklíženo zesílení ze smrkového rostlého dřeva rozměrů d x h x v: 550 x 50 x 50 mm. Opěradlový rám sloužící ve složeném stavu taktéž jako sedákový rám o rozměrech d x h x v: 530 x 570 x 35 mm a je taktéž vyroben z rostlého bukového dřeva. Boční vlysy mající průřez 35 x 50 mm a délku 470 mm. Horní a spodní vlysy stejného průřezu jako boční vlysy nesou délku 530 mm. Všechny vlysy jsou dokončeny hoblováním případně řezáním bez další povrchové úpravy. Využité kování Seznam využitého kování s popisem pozice a určitými specifikacemi (rozměr, počet, výrobce, norma) se nachází v Příloze v kusovníku na listech 2 až 3. Upravovaná kování Polohovatelné kování bylo převzato a následně upraveno od firmy TOMOS Opava. Stávající změny jsou okótovány na výkrese č Změny umožňují v rozloženém stavu polohu opěradlového rámu pod úhlem Sklopné nohy byly převzaty a následně upraveny od firmy HODRY. Stávající změny jsou okótovány na výkrese č Změny slouží ve sklopeném stavu, že hodnota výšky sedací plochy křesla je 400 mm bez volného sedáku. Sklopné nohy jsou kotveny v sedákovém rámu a jsou zde schovány. 32

32 Konstrukce sedacího a opěradlového rámu V sedákovém rámu jsou k přednímu a zadnímu vlysu připevněna zesílení za pomocí tří kusů dřevěný kolíků Ø10 x 40 mm, lepidla PVAc Dudivil P76 od výrobce Durante&Vivan a zajištěny čtyřmi vruty Ø5 x 50 mm. Konstrukční spoje sedacího i opěradlového rámu jsou řešeny kolíkovými spoji. Je zde využit dřevěný kolík drážkovaný o rozměrech Ø10 x 40 mm. Rozteče os kruhových otvorů jsou 32 mm. Spáry a kolíkové spoje jsou lepeny stejným lepidlem jako zesílení u sedákového rámu. Kolíkové spoje jsou zajištěny spojovači RON 580/32 v sedákovém rámu a spojovači RON 580/19 v opěradlovém rámu. Konstrukční spojení sedacího rámu s bočnicemi Zde jsou použity šrouby M8 x 50 mm s šestihrannou hlavou, pod kterou je umístěna pružná podložka (DIN 128) sloužící k zajištění šroubu. Následně je umístěna podložka (DIN 440), která zajišťuje dostatečnou styčnou plochu, aby nedocházelo k zamáčknutí do dřeva, tedy porušení stavby a následně pevnosti dřeva. Šroub je zašroubován do zarážecí matice M8, která je zajištěna spojovačem RON 363/15. Toto konstrukční spojení je vidět na výkresech v měřítku 1:1 č až Konstrukční spojení opěradlového rámu s bočnicemi Polohovatelné kování vytváří v tomto případě konstrukční spoj. Spojení výklopného kování s bočnicí je zobrazeno na obrázku č. 42. Ocelové kolíky, které tvoří součást polohovatelného kování, mají funkci pevnostní. Šrouby se zarážecími maticemi přitahují polohovatelné kování k bočnici. Vrut zajišťuje šrouby proti jejich povolení. Metrické šrouby nejsou samosvorné. Spojovač slouží k zajištění zarážecích matic. 33

33 Obr. 42. Konstrukční spojení polohovatelného kování a bočnice Spojení výklopného kování se sedadlovým rámem je zobrazeno na obrázku č. 43. výkres Obr. 43. Konstrukční spojení polohovatelného kování a sedadlového rámu výkres

34 Tento spoj tvoří 3x šroub M6 x 40 mm DIN 965 se zarážecí maticí M6 zajištěnou spojovačem RON 363/15. K zajištění šroubů jsou zde navrtány dva vruty Ø5x35. Konstrukční spojení sklopných nohou a sedacího rámu Sklopné nohy se připevňují za pomocí vrutů Ø5 x 40. K zajištění v zavřené poloze slouží kuličkové západky od firmy Häfele obj.č Konstrukční spojení nastřelovacích kluzáků a bočnic Nastřelovací kluzáky jsou připevněny pomocí dvou spojovačů RON 352/25. Zabraňují poškození spodních hran a ploch taburetu. Výstup Opěradlový rám je nachystaný k vypletení popruhy a u sedákového rámu budou použity vlnité pružiny, u kterých je potřeba nejdříve připevnění háčků spojovači. Takto připravené rámy jsou zobrazeny v 3D modelu v měřítku 1:10 na výkresech až Takto řešená konstrukce je připravena na očalounění s použitím textilního potahu. Při použití usně jako potahu se musí všechny ostré hrany oblit minimálně poloměrem 3 mm. 35

35 5.2 Vizualizace Obr. 44. Vizualizace Bary 1. varianta Obr. 45. Vizualizace Bary 2. varianta 36

36 6. Ekonomické zhodnocení Cena taburetu - křesla byla vypočtena ze základních konstrukčních prvků tohoto provedení. Do cenové kalkulace patří náklady na konstrukční materiály a kování, do něhož nejsou zahrnuty náklady za polohovatelné kování a sklopné nohy, jelikož tyto ceny nebylo možné z dostupných zdrojů dohledat či zjistit. V cenové kalkulaci dále nebylo počítáno s ostatními režijními náklady, jako například mzdy zaměstnanců či opotřebení nástrojů Ceny byly dohledány z katalogů výrobců dostupných na internetu. Cena taburetu - křesla obsahuje: - Náklady na hlavní konstrukční materiály - Náklady na kování a konstrukční spojovací prvky Výpočet ceny materiálu použitého na výrobu taburetu - křesla je uveden v tabulce kalkulace technicko-hospodářské normy na úrovni vlastních materiálových nákladů. Určitá data a informace jsou obsaženy v kusovníku. 37

37 Tab. 1. Kalkulace THN MENDELU Kalkulace THN- Ekonomické zhodnocení v úrovni vlastních materiálových nákladů Výrobek: BARY č.ř. číslo mat. číslo výrobku: provedení: list 1 druh materiálu znak jedn.mn ož. Kč za jedn. jmenovi tá spotřeb a normati v využ. (%) spotřeb ní norma náklady v Kč na výrobek 1 BK (tl. 35) m , ,01 169,53 2 BK (tl. 25) m , ,00 39,38 3 SM (tl. 50) m , ,01 58,44 4 PDP-BK m , ,59 326, DŘEVĚNÝ KOLÍK ø10 x 40 ks 0, ,22 6,44 7 VRUT KILLICH, , pozink ks 0, ,02 0,40 8 VRUT KILLICH, , pozink ks 0, ,04 0,97 9 VRUT KILLICH, , pozink ks 0, ,10 2,74 10 VRUT KILLICH, , pozink ks 0, ,10 3,14 11 SPOJOVAČ RON 580/19 ks 0, ,00 0,57 12 SPOJOVAČ RON 580/32 ks 0, ,00 0,29 13 SPOJOVAČ RON 363/15 ks 0, ,28 1,48 14 SPOJOVAČ RON 352/25 ks 0, ,08 0,48 15 KLUZÁK NASTŘELOVACÍ ks 1, ,00 6,28 16 ŠROUB M6x22 DIN 7991 ks 0, ,04 3,73 17 ŠROUB M6x40 DIN 965 ks 0, ,06 3,05 18 ŠROUB M8x50 DIN 931 ks 1, ,04 6,48 19 MATICE ZARÁŽECÍ M6 ks 0, ,10 5,28 20 MATICE ZARÁŽECÍ M8 ks 0, ,04 3,43 21 PODLOŽKA DIN 440 ks 0, ,04 2,55 22 PRUŽNÁ PODLOŽKA DIN 128 ks 0, ,04 1,89 23 ZÁPADKA HÄFELE ks ,00 100, Celkové materiální náklady bez DPH v Kč datum: vypracoval: Vladimír Kalaš schválil: 38

38 7. Shrnutí, vyhodnocení a diskuse Návrh konstrukce výrobku, který je obsahem této bakalářské práce vychází z řešení, jež bylo aplikováno u taburetu - křesla La Lounge. Ten byl navržen designérem Larsem Anderssonem a je vyráběn a distribuován švédskou firmou P.O.M. Stockholm. Odlišnost tohoto řešení od běžné nabídky na trhu je použití sklopných nohou a při rozložení na křeslo vytvoření područek. Vzhledem k tomu, že tento typ čalouněného nábytku byl navržen až po roce 2000, není tedy zatím na trhu příliš rozšířen. Z českých firem nebyla nalezena žádná, která by stejné, případně podobné řešení nabízela. Nejbližším výrobcem je náš západní soused Německo, potažmo firma Himolla, dále pak rakouská firma Sedda. Pro český trh by tedy toto řešení mohlo být částečně inovativní a přinést možnost uvedení nového výrobku na český trh. La Lounge by měl být podle dostupných informací konstruován z ušlechtilé oceli. I proto se stala inspirací pro taburet - křeslo Bary. Jeho konstrukce je řešena pomocí materiálů na bázi dřeva. V konstrukčním řešení taburetu - křesla Bary bylo využito polohovatelné kování od firmy TOMOS Opava, v kterém byly provedeny změny především v části, která je upevněná k bočnici, zde byla vytvořena plocha se třemi kruhovými otvory na šrouby a vrut, a bylo zde využito ocelových kolíků sloužících ke zvýšené pevnosti. Dále bylo využito sklopných nohou od firmy HODRY využívané u pohovek, kde byly upraveny rozměry. Tyto nohy umožňují výšku křesla pouze 400 mm, proto by tento výrobek měl být dodáván s volným sedákem výšky 50 mm, který je znázorněn ve vizualizacích a výkresu č Volný sedák připevněn suchým zipem umožní výšku 450 mm a zamezí z bezpečnostních hledisek vložení končetin mezi sedákový a opěradlový rám ve vyklopeném stavu. Tento volný sedák umožňuje kombinování různých barev. Přesto nastává problém, kam volný sedák umístit v okamžiku, kdy je prvek ve složeném stavu tedy taburetu. Nadále se nabízí možnost využití jiného typu sklopných nohou. 39

39 V konstrukci sedákového rámu bylo využito zesílení z rostlého smrkového dřeva, které slouží nejen k vytvarování čalounění, ale i k schování sklopných nohou. Vlastní konstrukční řešení by mohlo být pozměněno o jiné zajištění kolíků. V tomto řešení je využito spojovačů firmy Conmetron, spol. s r.o. typu RON 580/19 a 580/32, které jsou zvoleny z ekonomického hlediska. Toto řešení umožňuje dvouleté záruky na výrobek. Jiným, ale dražším řešením, by mohlo být zajištění pomocí vrutů, u kterého by se muselo počítat s náklady na předvrtání otvorů. U tohoto řešení by byla možná až pětiletá záruka výrobku. Tento konstrukční návrh je konstruován na využití textilií a nikoliv usní. Změna na využití usní spočívá v zaoblení veškerých venkovních ostrých hran minimálně poloměrem 3 mm. 40

40 8. Závěr Cílem této bakalářské práce bylo navrhnout konstrukci umožňující variabilitu z taburetu na křeslo za pomoci materiálů na bázi dřeva. Obsahem této práce není jen výkresová dokumentace, ale i vizualizace, ekonomická úvaha na úrovni vlastních materiálových nákladů a kusovník. Rešerše prokázala, že na českém trhu tento prvek zatím není dostupný, ale na evropském trhu výrobci nabízejí různá konstrukční řešení s kombinací zajímavého designu. Převážně zástupce německého trhu firma Himolla nabízí hned několik variant toho typu sedacího nábytku. Zaměřují se především na inovativní řešení výklopných a sklopných zařízení a s tím spojenou výrobu atypického kování. Obecně se firma Himolla může pochlubit velmi kvalitním sedacím nábytkem. Také mě v rámci průzkumu trhu zaujalo křesílko Popup Pouf svým jednoduchým řeším a pěkným designem. Navrhované konstrukční řešení vychází z teoretických východisek dané problematiky kombinované upraveným kováním pro lepší využití daného řešení. Toto konstrukční řešení obsahuje kompletní výkresovou dokumentaci včetně výrobních výkresů kování se všemi patřičnými úpravami. Svoji práci vidím přínosnou právě pro český trh, který zatím nic podobného nenabízí. S touto problematikou lze dále ještě pracovat a rozvíjet nejrůznější možnosti zpracování. Velké možnosti v rámci rozvoje podobného typu sedacího nábytku vidím převážně ve vývoji nových typů kování, které umožní snadnější a variabilnější sklápění a vyklápění. 41

41 9. Summary The aim of this bachelor thesis was to propose a construction that would enable variability between a footstool and an armchair by use of wood. The contents of the thesis is not just a construction documentation, but also a visualization, an economic consideration and a bill of materials. A search has proven that this product is not available on the Czech market, but the European market provides a great variety of construction solutions combined with an interesting design. Especially on the German market, the Himolla company offers many variants of this kind of furniture. They focus predominantly on innovative solution of tipping with production of atypical ironwork. Generally, the Himolla company offers highquality seating furniture. Also the Popup Pouf armchair has drawn my attention because of its simple solution and its design. The proposed construction solution comes from the theoretical basis of the problem combined with adjusted ironwork. This construction solution contains a complete construction documentation, including a production drawing of the ironwork. This thesis should be found contributive especially for the Czech market, which has not offered anything similar yet. This problem can be further developed into many different variants. A big potential is seen mainly in development of new ironwork that would enable easier and more variable tipping. 42

42 10. Seznam použité literatury Knihy: [1.] BRUNECKÝ, Petr a František ŠVANCARA. Interier - člověk a nábytek. 1. vyd. Brno: Mendelova zemědělská a lesnická univerzita, 1995, 280 s. ISBN [2.] HOLOUŠ, Zdeněk a Eliška MÁCHOVÁ. Konstrukce čalouněného nábytku II: konstrukce nosných koster čalouněného nábytku. Vyd. 1. V Brně: Mendelova zemědělská a lesnická univerzita, 2007, 130 s. ISBN [3.] HOLOUŠ, Zdeněk, Eliška MÁCHOVÁ a Pavla KOTÁSKOVÁ. Odborné kreslení pro učební obor Truhlář. Vyd. 1. Praha: Informatorium, 2008, 105 s. ISBN [4.] KŘUPALOVÁ, Zdeňka. Nauka o materiálech: pro 1. a 2. ročník SOU učebního oboru truhlář. 3., upr. vyd. Praha: Sobotáles, 2008, 253 s. ISBN [5.] LEINVEBER, Jan, Jaroslav ŘASA a Pavel VÁVRA. Strojnické tabulky. 3. dopl. vyd. Praha: Scientia, 1999, xiv, 985 s. ISBN [6.] NUTSCH, Wolfgang. Příručka pro truhláře. Praha: Europa-Sobotales, 2006, 615 s. ISBN [7.] PROKOPOVÁ, Helena a Vladimír ŠTORK. Čalouněný nábytek. 1. vyd. Brno: ERA, 2006, 138 s. ISBN Internetové zdroje: [8.] Archiexpo [online] citováno: Dostupné na World Wide Web: < >. [9.] B-LINE [online] citováno: Dostupné na World Wide Web: < [10.] DEMOS [online] citováno: Dostupné na World Wide Web: < >. [11.] Dřevo materiál [online] citováno: Dostupné na World Wide Web: < >. [12.] Dřevo Kaplan [online] citováno Dostupné na World Wide Web: < >. 43

43 [13.] Dunlopillo [online] citováno Dostupné na World Wide Web: < [14.] Exalt [online] citováno Dostupné na World Wide Web: < >. [15.] Feld [online] citováno Dostupné na World Wide Web: < >. [16.] Häfele [online] citováno Dostupné na World Wide Web: < >. [17.] Himolla[online] citováno Dostupné na World Wide Web: < >. [18.] Hodry [online] citováno Dostupné na World Wide Web: < >. [19.] K&S Pozořice citováno Dostupné na World Wide Web: < [20.] Killich [online] citováno Dostupné na World Wide Web: < [21.] ConmetRON [online] citováno Dostupné na World Wide Web: < [22.] P.O.M [online] citováno Dostupné na World Wide Web: < [23.] Sedda [online] citováno Dostupné na World Wide Web: < [24.] Softline [online] citováno Dostupné na World Wide Web: < >. [25.] TOMOS [online] citováno Dostupné na World Wide Web: < 44

44 11. Seznam obrázků, tabulek a grafů Obrázky: Obr. 1. Dřevotřískové desky [10] Obr. 2. Překližky [14] Obr. 3. Laťovky [11] Obr. 4. Dřevovláknité desky polotvrdé [8] Obr. 5. Dřevovláknité desky tvrdé [12] Obr. 6. Typ drážek [2] Obr. 7. Typy vrutů [2] Obr. 8. Typy šroubů [2] Obr. 9. Speciální nábytkářské šrouby [2] Obr. 10. Typy matic [2] Obr. 11. Speciální typy matic [2] Obr. 12. Typy podložek [2] Obr. 13. Typy kluzáků [2] Obr. 14. Kolíkové spoje [2] Obr. 15. Spojovač [2] Obr. 16. Vratový šroub [2] Obr. 17. Zarážecí matice [2] Obr. 18. Zarážecí matice s lepenkou [2] Obr. 19. Kruhová matice [2] Obr. 20. Úhelník na šroub a zarážecí matici [2] Obr. 21. Úhelník na spojení vlysu a nosného dílu [2] Obr. 22. Úhelník na šroub, zarážecí matici a vruty [2] Obr. 23. Úhelník na upevnění opěradlového rámu [2] Obr. 24. Rovné ozuby [2] Obr. 25. Čep a rozpor [2] Obr. 26. Modell 7112 [17] Obr. 27. Modell 7219 [17] Obr. 28. Modell 7376 [17]

45 Obr. 29. Modell 9693 [17] Obr. 30. Jump [23] Obr. 31. Jolly [23] Obr. 32. La Lounge [22] Obr. 33. La Lounge rozložení [22] Obr. 34. Popup pouf [25] Obr. 35. Kube [13] Obr. 36. Kube rozložený [13] Obr. 37. Multichair [9] Obr. 38. Multichair [9] Obr. 39. Multichair [9] Obr. 40. Heart [24] Obr. 41. Heart [24] Obr. 42. Konstrukční spojení polohovatelného kování a bočnice Obr. 43. Konstrukční spojení polohovatelného kování a sedadlového rámu Obr. 44. Vizualizace Bary 1. varianta Obr. 45. Vizualizace Bary 1. varianta Grafy: Graf 1. Zastoupení výrobců taburetu-křesla Graf 2. Cenová relace taburetů-křesel na trhu Graf 3. Procentuální využití materiálů na potah Tabulky: Tab. 1. Kalkulace THN

46 12. Seznam příloh Konstrukční výkres č Konstrukční výkres č Konstrukční výkres č Konstrukční výkres č Konstrukční výkres č Konstrukční výkres č Kusovník 3 listy 47
