1 Příprava na ústní ZZ

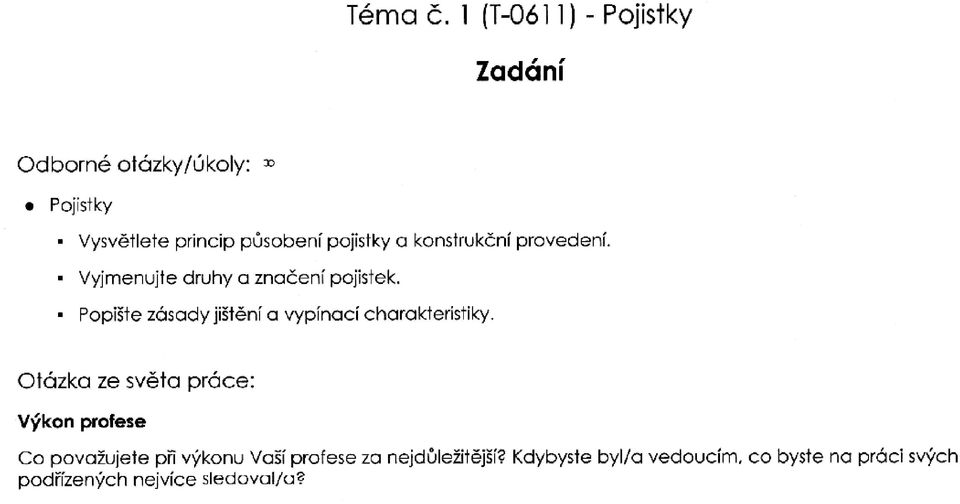

2

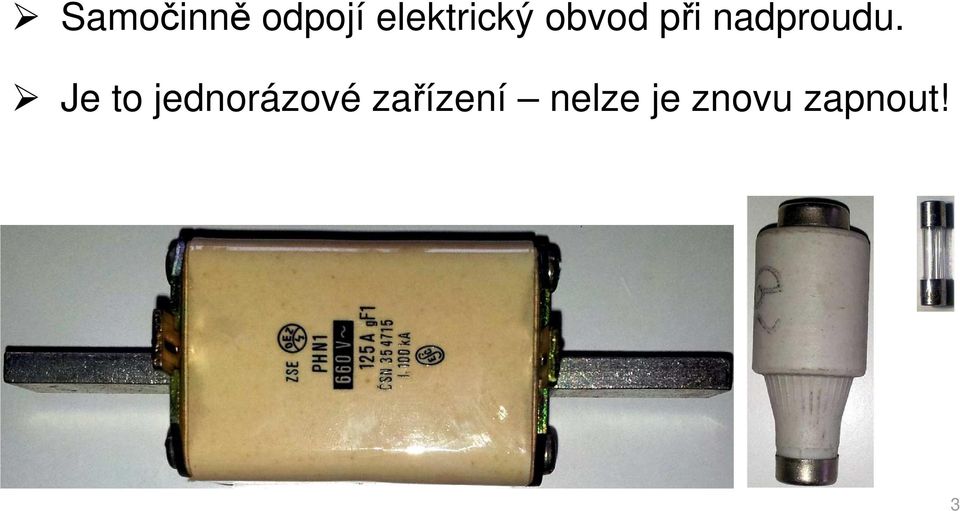

3 POJISTKY Samočinně odpojí elektrický obvod při nadproudu. Je to jednorázové zařízení nelze je znovu zapnout! 3

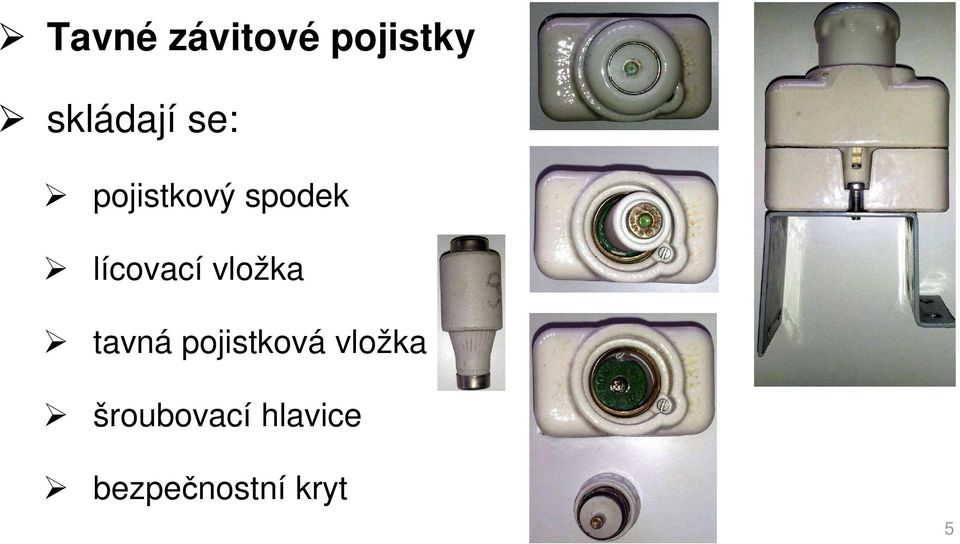

4 POJISTKY Tavné závitové pojistky Obsahují drátek malého průřezu, který se při průtoku velkého proudu přetaví a přeruší elektrický obvod. Pojistky nesmí být opravovány ani přemosťovány. Lícovací vložky zabraňují použití pojistkových vložek větší jmenovité hodnoty proudu. 4
5 POJISTKY Tavné závitové pojistky skládají se: pojistkový spodek lícovací vložka tavná pojistková vložka šroubovací hlavice bezpečnostní kryt 5

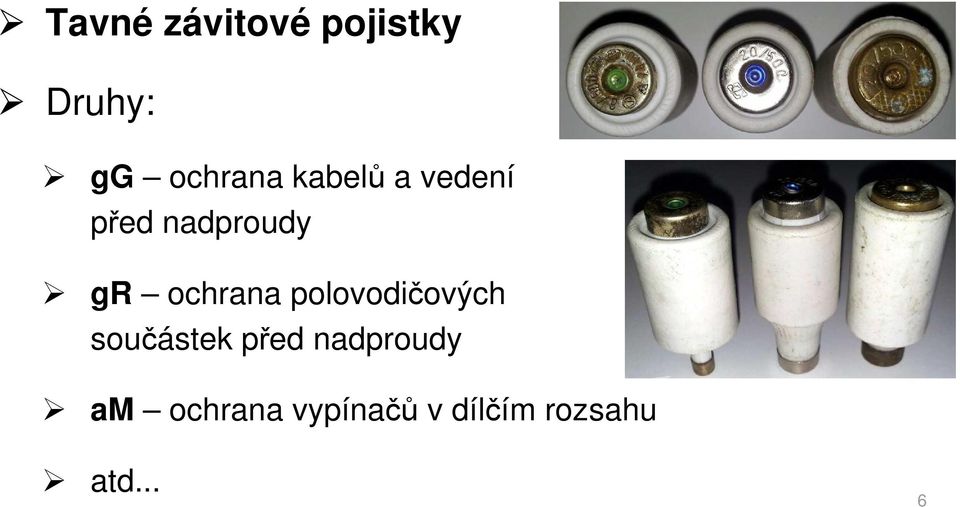

6 POJISTKY Tavné závitové pojistky Druhy: gg ochrana kabelů a vedení před nadproudy gr ochrana polovodičových součástek před nadproudy am ochrana vypínačů v dílčím rozsahu atd... 6
7 POJISTKY Tavné nožové pojistky Používají se pro velké proudy (od 2 A do 1250 A). 7

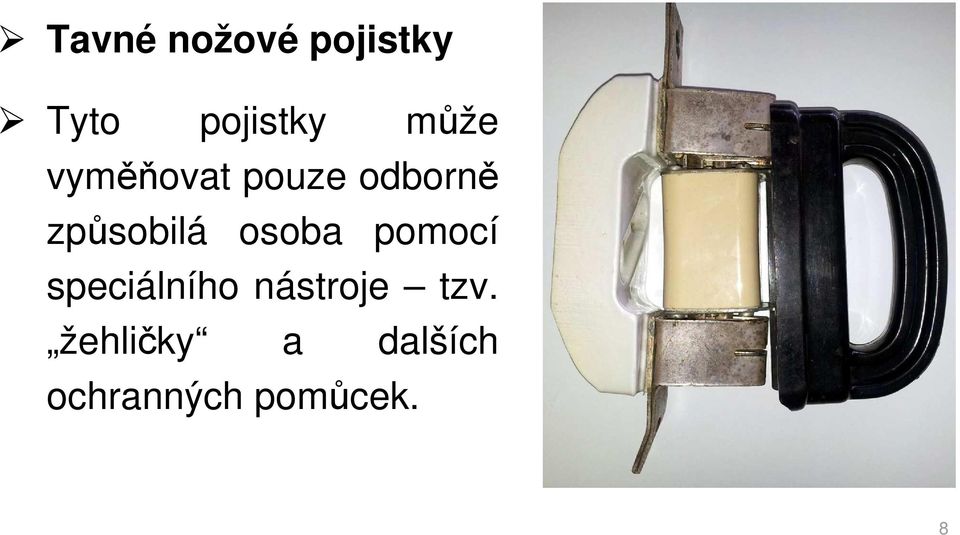

8 POJISTKY Tavné nožové pojistky Tyto pojistky může vyměňovat pouze odborně způsobilá osoba pomocí speciálního nástroje tzv. žehličky a dalších ochranných pomůcek. 8

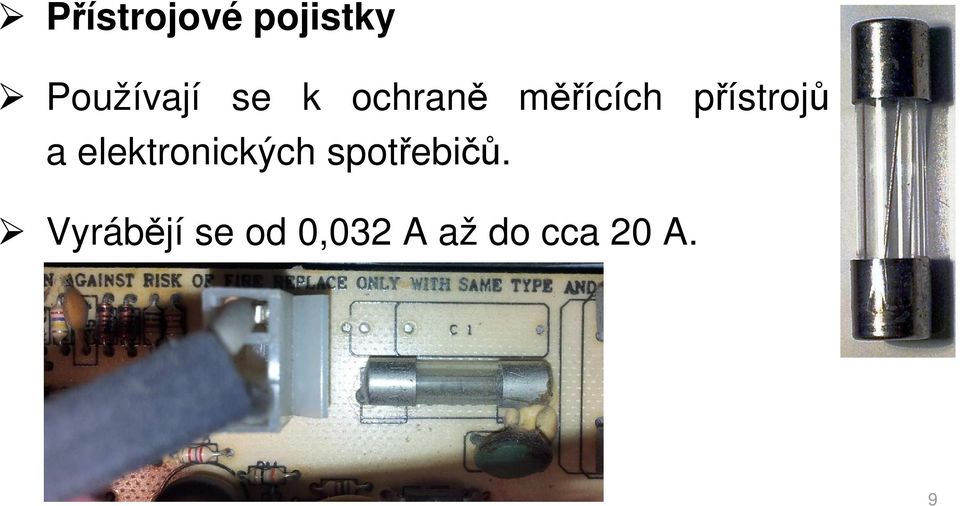

9 POJISTKY Přístrojové pojistky Používají se k ochraně měřících přístrojů a elektronických spotřebičů. Vyrábějí se od 0,032 A až do cca 20 A. 9
10 POJISTKY Přístrojové pojistky druhy: FF superrychlé F rychlé M středně pomalé T pomalé TT superpomalé 10
11
12 Jistící prvky
13
14 PROUDOVÝ CHRÁNIČ Samočinně odpojí chráněný obvod, pokud zjistí chybový proud unikající mimo pracovní vodiče na kostru nebo zem. Označují se jako: FI jističe (z něm. F Fehler (chyba) I značka proudu) RCD (z angl. residual-current device) 14
15 PROUDOVÝ CHRÁNIČ Úkolem proudového chrániče je odpojit během 0,2 až 0,45 s (ve skutečnosti ještě rychleji) spotřebič, ve kterém došlo k porušení izolace a na neživéčásti se objevilo nebezpečné dotykové napětí. Neživá část kovová část stroje, která není určena k vedení elektrického proudu 15

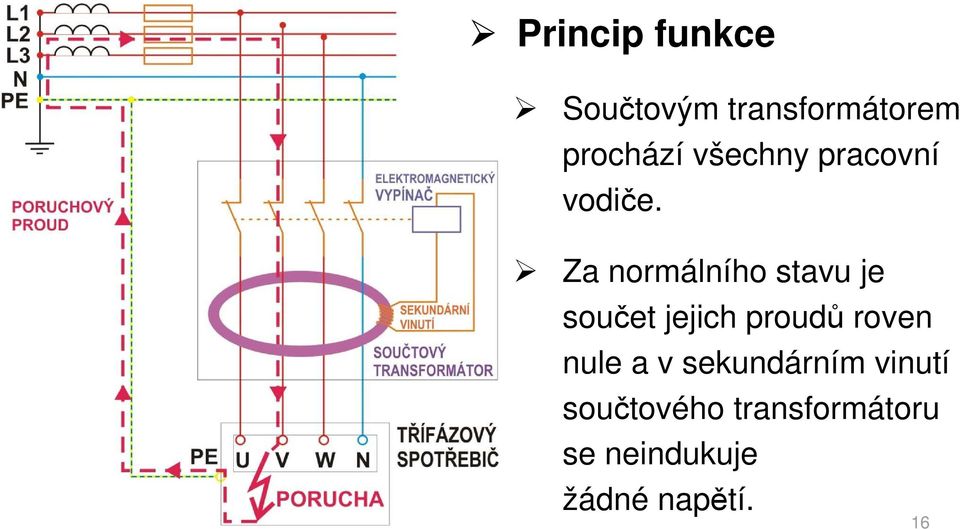

16 PROUDOVÝ CHRÁNIČ Princip funkce Součtovým transformátorem prochází všechny pracovní vodiče. Za normálního stavu je součet jejich proudů roven nule a v sekundárním vinutí součtového transformátoru se neindukuje žádné napětí. 16

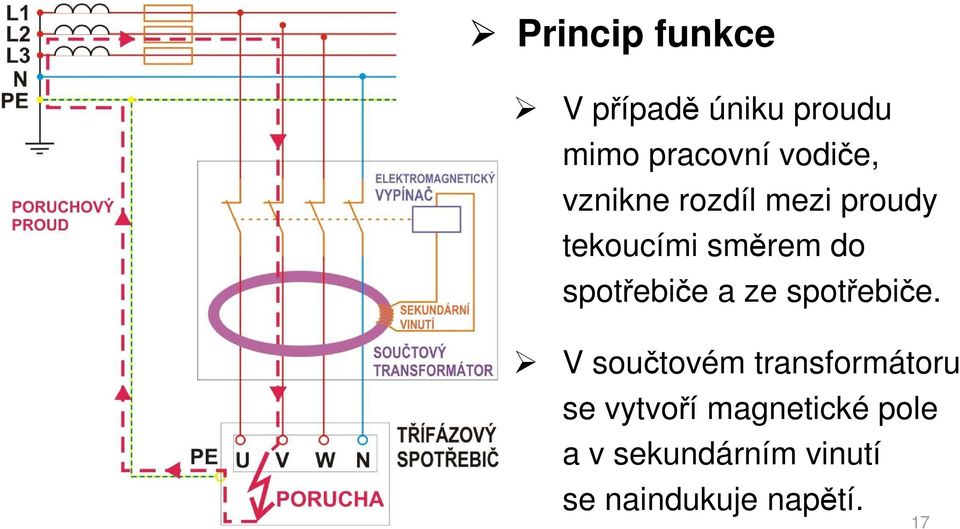

17 PROUDOVÝ CHRÁNIČ Princip funkce V případě úniku proudu mimo pracovní vodiče, vznikne rozdíl mezi proudy tekoucími směrem do spotřebiče a ze spotřebiče. V součtovém transformátoru se vytvoří magnetické pole a v sekundárním vinutí se naindukuje napětí. 17
18 PROUDOVÝ CHRÁNIČ Princip funkce Toto napětí pak aktivuje elektromagnetický spínač, který okamžitě odpojí obvod, kde vznikla porucha. 18

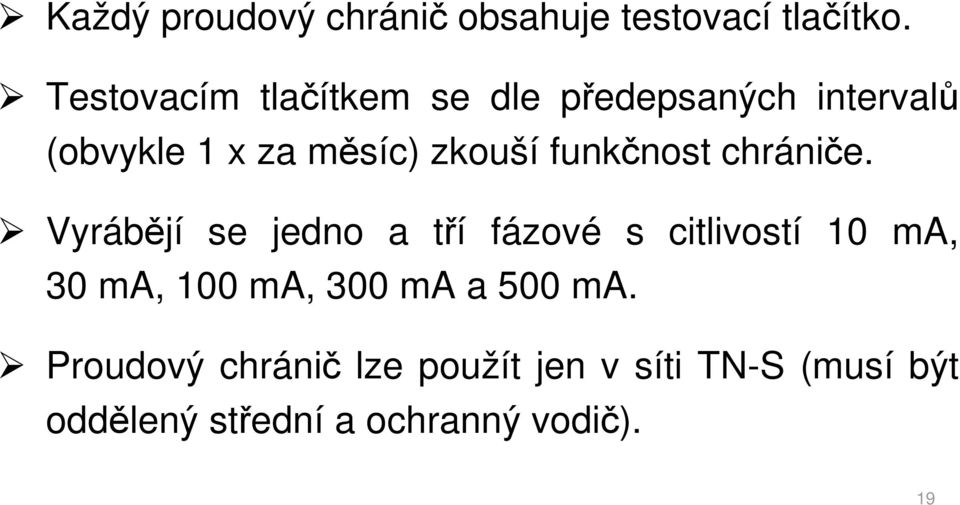

19 PROUDOVÝ CHRÁNIČ Každý proudový chránič obsahuje testovací tlačítko. Testovacím tlačítkem se dle předepsaných intervalů (obvykle 1 x za měsíc) zkouší funkčnost chrániče. Vyrábějí se jedno a tří fázové s citlivostí 10 ma, 30 ma, 100 ma, 300 ma a 500 ma. Proudový chránič lze použít jen v síti TN-S (musí být oddělený střední a ochranný vodič). 19

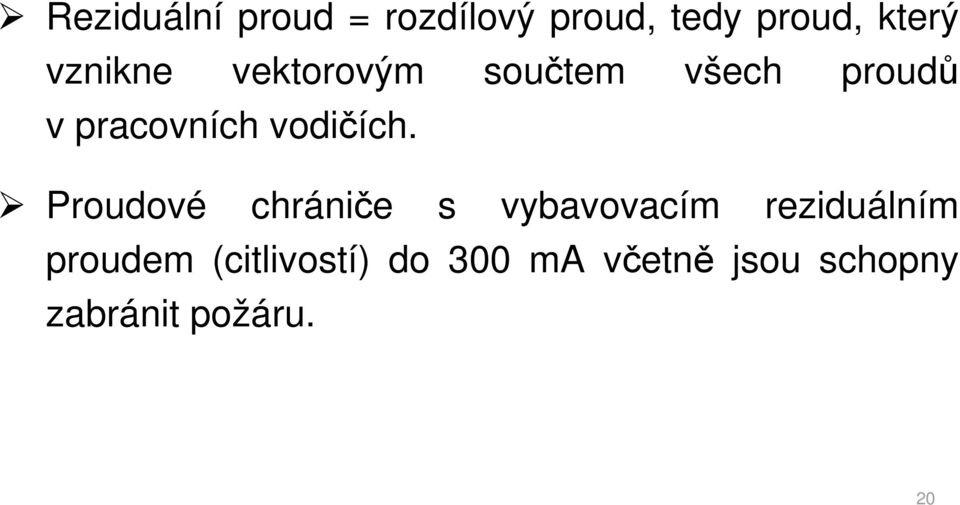

20 PROUDOVÝ CHRÁNIČ Reziduální proud = rozdílový proud, tedy proud, který vznikne vektorovým součtem všech proudů v pracovních vodičích. Proudové chrániče s vybavovacím reziduálním proudem (citlivostí) do 300 ma včetně jsou schopny zabránit požáru. 20
21
22
23 Světelné spotřebiče Jsou spotřebiče, jejichž předním úkolem je přeměňovat energii elektrickou na energii světelnou. Žárovka Žárovky vynalezené Thomasem A. Edisonem v roce 1879 jsou nejpoužívanějším světelným zdrojem s množstvím nespočetných aplikací v domácnostech, obchodech apod. Světlo vzniká průchodem elektrického proudu tenkým vláknem, obvykle wolframovým, které se průchodem proudu rozžhaví a vydává teplo a světlo. Odpor žárovky je za tepla 15x větší než za studena.
24 Žárovky mají mnoho výhod, mezi které patří : Nízké pořizovací náklady Vynikající barevné podání Možnost dobrého usměrnění světla Pružnost a mnohostrannost použití daná provozem bez předřadných přístrojů
25 Přes uvedené výhody mají žárovky relativně krátkou dobu života ( obvykle 1000 hodin ), a navíc je 95 % spotřebované energie přeměňováno na teplo a jen 5 % na světlo. Tyto záporné vlastnosti žárovek byly důvodem k vývoji dnešních účinnějších světelných zdrojů a jejich výroba bude postupně ukončena a nahrazena jinými úspornějšími světelnými zdroji.
26 Součásti žárovky wolframové vlákno ( až 2600C ) nosné háčky z molybdenu přívodní elektrody ( od patice z CU nebo bronz, zátava ve skle z platinitu, k připojení na vlákno z niklu ) skleněná baňka plněná směsí dusíku a argonu nebo kryptonu patice z mosazi
27 Patice závit Edisonův E 10, E 14, E 27, E 40 Závit Bajonetův BA 7s, BA 9s, BA 10s, BA 15s, BAY 15d, BA 15d, BA 20s, BA 20d, B 22d
28 Halogenová žárovka Halogenové žárovky vynalezené společností GE Lighting v roce 1958 představují kompaktní zdroje s vysokým světelným tokem. Způsobily převrat v oblasti světelné techniky. Na rozdíl od standardních žárovek je halogenová žárovka naplněná směsí inertního plynu a sloučeniny halogenu, jejíž použití má za následek nejen jasnější světlo, ale především zvýšení účinnosti přeměny elektrické energie na světlo a menší rozměry.
29 Při porovnání shodných žárovek mají halogenové žárovky následující výhody : Lepší využití elektrické energie Až pětinásobně delší doba života zdroje Jasnější a bělejší světlo Lepší možnost usměrnění vyzařovaného světla Kompaktnější rozměry, které umožňují nové konstrukce svítidel
30 Princip při rozžhavení wolframového vlákna dochází k odpařování molekul wolframu a slučování s halogenovými prvky ( brom, jód, chlor ). Halogenové žárovky na malé napětí (12, 24 V) se napájí transformátorem a nebo elektronickým předřadníkem
31 Součásti halogenové žárovky baňka je z křemenného skla wolframové vlákno halogenové prvky (brom, jód,chlor)
32 Zapojení halogenové žárovky I L N I I I
33 Zářivka Světlo zářivek je vytvářeno tak, že vrstva luminoforu nanesená na vnitřní povrch trubice transformuje UV záření vydávané výbojem na záření viditelné. Je to vysoce účinný způsob výroby světla. Jelikož mají zářivky relativně velký povrch, je jejich světlo difuznější a méně směrové než u bodových zdrojů, jako jsou standardní žárovky a výbojky. Zářivky jsou nabízeny nejen v teplých a studených barvách, ale i v barvě denního světla, Zářivky jsou též nabízeny s provedením různými typy luminoforů.
34 Součásti zářivky : Trubice obsahuje wolframové elektrody, rtuť, argon a luminisenční vrstvu ( přeměňuje ultrafialové záření na červené neboli viditelné záření ) Startér v baňce je bimetalový kontakt, elektricky vodivý plyn ( neon, argon ) a odrušovací kondenzátor Tlumivka měděné vinutí uloženo v magnetickém obvodu složeném z ocelokřemíkových plechů Kondenzátory kompenzační ( 230V ) zlepšuje cos φ, posouvací ( 400V ) odstraňuje stroboskopický jev (optický klam u točivých strojů)
35 Funkce při zapnutí vznikne v startéru výboj, teplo zahřeje bimetalový kontakt starteru a ten se spojí. Tím začne téct přes elektrody trubice velký proud a ty se rozžhaví. Ve zkratu se zatím startér ochladí a rozepne, tím vznikne v tlumivce přechodné zvýšení napětí, které se vybije přes trubici a zapálí ji, tím se tlumivka zatíží proudem a vytvoří pokles napětí startér je vyřazen.
36 Stroboskopický jev zářivka je připojena na kmitočet 50 Hz, takže za jednu periodu dvakrát zhasne a rozsvítí se. Toto blikání způsobuje u točivých strojů optický klam ( zdání, že se stroj netočí ). Odstranit stroboskopický jev lze : zapojením zářivek střídavě na fáze L1, L2, L3, použitím posouvacího kondenzátoru, nebo použít zářivky s elektronickým předřadníkem.
37 Kontrola tlumivky zářivkového svítidla Na tlumivce kontrolujeme proud daný údajem na tlumivce pomocí ampérmetru a odporu příslušné hodnoty 18 W 0,37 A Ω 36 W 0,43 A Ω 63 W 0,69 A Ω
38 Kontrola tlumivky zářivkového svítidla Schéma zapojení A R
39 Zapojení zářivky jedno trubicové s kompenzačním kondenzátorem L N
40 Zapojení zářivky dvou trubicové s kompenzačním kondenzátorem L N
41 Zapojení zářivky tří trubicové s kompenzačním a posouvacím kondenzátorem L N
42 Zapojení zářivky dvou trubicové do série s kompenzačním kondenzátorem L N
43 Zapojení zářivky dvoutrubicové do série s kompenzačním kondenzátorem : Lze použít pouze u zářivky 18 W Tlumivka musí mít 36 W Starter do 20 W Zářivky zapojené paralelně všechny součástky (tlumivka, trubice, startér) musí mít stejně wattů
44 Rtuťová výbojka Baňka má tvar elipsoidu a je plněna směsí argonu a dusíku V baňce je křemenný hořák s hlavními elektrodami a pomocnou elektrodou, která je přes rezistor spojena se vzdálenější hlavní elektrodou, dále obsahuje rtuť a argon Vnitřní povrch baňky je pokryt luminoforem, který mění ultrafialové záření na viditelné
45 Funkce Připojí-li se výbojka na napětí, vznikne nejprve výboj v argonu mezi pomocnou a bližší hlavní elektrodou. Ten ionizuje prostředí a zahřívá výbojku Zahříváním se vypařuje rtuť až výboj přeskočí na hlavní elektrody Zápalné napětí je asi 180 V
46 V sérii s výbojkou je tlumivka, na které je po zapálení výboje část síťového napětí Paralelně připojený kondenzátor má za úkol kompenzovat nepříznivý účiník tlumivky Plného světelného toku se dosáhne až asi za 5 minut Po zhasnutí je nutné vyčkat s dalším zapnutím asi 3 minuty než klesne tlak rtuťových par
47 Součásti výbojky Výbojka Tlumivka Kompenzační kondenzátor
48 Schéma zapojení Zapojení rtuťové výbojky L N
49 Sodíková výbojka nízkotlaká Trubice je z křemenného skla do tvaru U Je plněna neonem a sodíkem Připojuje se přes rozptylový transformátor Používá se pro přesné vidění za ztížených podmínek (kouř, mlha, prach) na nádražích, letištích, průplavech apod.
50 Sodíková výbojka vysokotlaká - SHC Hořák je ze slinutého korundu Obsahuje wolframové elektrody Sodík, rtuť a vzácné plyny (argon a xenon) Baňka je čirá bez luminoforu V baňce vakuum
51 Součásti výbojky Výbojka Tlumivka Tyristorový zapalovač (4-5kV) Kompenzační kondenzátor
52 Funkce K zapálení výboje slouží speciální zařízení (tyristorový zapalovač) dávající napěťové impulsy s hodnotou 4-5kV Po zapálení hoří nejprve výboj ve vzácném plynu a vzniklým teplem se vypařuje rtuť a sodík a převezme výboj Hlavním zdrojem záření jsou páry sodíku Plného výkonu dosáhne za několik minut a po zhasnutí se zapálí také až za několik minut
53 Sodíková výbojka vysokotlaká - SHC Schéma zapojení L N B Lp N Zapalovač
54 Sodíková výbojka vysokotlaká s pomocnou elektrodou- SHCP, SHLP Hořák je ze slinutého korundu Obsahuje wolframové elektrody a pomocnou elektrodu Sodík, rtuť a vzácné plyny (argon a xenon) Baňka je čirá bez luminoforu SHCP, nebo s luminoforem SHLP V baňce je vakuum
55 Funkce Připojí-li se výbojka na napětí, vznikne nejprve výboj ve vzácném plynu mezi pomocnou a bližší hlavní elektrodou. Ten ionizuje prostředí a zahřívá výbojku Zahříváním se vypařuje sodík a rtuť až výboj přeskočí na hlavní elektrody
56 Součásti výbojky Výbojka Tlumivka Kompenzační kondenzátor
57 Výbojku SHLP, SHCP lze zaměňovat s rtuťovou výbojkou RVL RVL 125 W SHCP, SHLP 110 W RVL 250 W SHCP, SHLP 210 W RVL 400 W SHCP, SHLP 340 W
58 Výbojka SHCP, SHLP Schéma zapojení L N
59 Halogenidová výbojka Konstrukčně je výbojka příbuzná s výbojkou rtuťovou Hořák je z křemenného skla Hořák obsahuje wolframové elektrody, rtuť, argon a příměs jednoho, nebo více halogenidů ( talium, indium, sodík ). Baňka je bez luminoforu
60 Funkce K zapálení výboje slouží speciální zařízení (tyristorový zapalovač) dávající napěťové impulsy s hodnotou 4-5kV, nebo doutnavkový zapalovač (startér) s kondenzátorem Světlo vzniká zářením par rtuti a zářením produktů štěpení halogenidů.
61 Součásti výbojky Výbojka Tlumivka Tyristorový zapalovač (4-5kV), nebo doutnavkový zapalovač s kondenzátorem Kompenzační kondenzátor
62 Schéma zapojení Halogenidové výbojky S tyristorovým zapalovačem L N B Lp N Zapalovač
63 Schéma zapojení Halogenidové výbojky S doutnavkovým zapalovačem L Z N
64 Neóny Elektrody jsou zčistých kovů s velkým povrchem připojeny na VN V na 1 m délky. Barva se získá použitím různých plynů a jejich mícháním ( neón, argon, atd ). Používají se především na reklamní účely
65 Schéma zapojení L 2 2 N L V I PE 1 - neónové trubice 2 - odrušovací tlumivky 3 - odrušovací kondenzátory 4 - vysokonapěťový rozptylový transformátor
66 Doutnavky Baňka je plněna elektricky vodivými plyny ( argon, neon ) elektrody jsou z čistých kovů. Používají se na signalizaci ( žehlička, boiler, sporák, vypínače atd ) Světlo vzniká doutnavým výbojem mezi elektrodami různých tvarů Jejich předností je nízká spotřeba ( 0,8 ma ), malé oteplení povrchu a vysoká životnost ( h ) Doutnavky mají většinou vestavěný odpor a mohou se připojit přímo na síť.
67 Schéma zapojení L N
68 LED žárovky Wolframové vlákno je nahrazeno světlo vyzařující diodou LED spotřeba je oproti žárovce 10 x nižší při stejném světelném toku životnost LED diody je provozních hodin Vyzařované barvy jsou díky úzké spektrální šířce pravdivé, ztrátové teplo je sníženo na minimum LED dioda je odolná proti vibracím a nárazům Vyrábí se tyto barvy svitu : bílá, žlutá, oranžová, červená, zelená, modrá Uvnitř patice se nachází SMD součástky pro napájení LED diody.
69 Indukční výbojka Princip indukční lampy (výbojky) spočívá ve vytvoření elektromagnetického pole v předřadníku ( 2,5 MHz ), které je vedeno do trubice, jejíž stěny jsou pokryty fosforem Elektromagnetické pole zde vyvolává excitaci volných elektronů rtuti, které když se dostávají zpátky do stabilní polohy vyvolávají ultrafialové záření. Toto ultrafialové světlo dopadá na stěny trubice, kde z něj fosfor vytvoří velmi kvalitní světlo Systém tvoří elektronické předřadné zařízení, nosič na přenos výkonu ( ferit ) a nízkotlaká výbojka s luminoforem ( argon ). Životnost výbojky je až hodin, spotřeba energie je o 30 % nižší než u vysokotlaké sodíkové nebo halogenidové výbojky nebo zářivky.
70
71
72
73
74
75
76
77
78 5 pravidel k zajištění bezpečné práce na elektrickém zařízení
79
80 Rezistory Nejdříve něco ke správné terminologii: Součástka se správně nazývá rezistor, zatímco vlastnost součástky se nazývá odpor. Praxe je poněkud jiná. S pojmenováním rezistor se v hovorové mluvě příliš "neplýtvá".
81 Co je tedy rezistor? Je to součástka, která klade průchodu proudu odpor určité velikosti. Rezistory rozdělujeme podle různých hledisek na pevné a proměnné, anebo také na drátové, vrstvové a hmotové.
82 Drátové rezistory Základem drátových a vrstvových rezistorů je keramická trubička nebo váleček. Drátové rezistory mají navrchu navinutý odporový drát, chráněný vrstvou laku nebo smaltu.
83 Vrstvové rezistory Vrstvové rezistory mají nanesenou tenkou vrstvu z odporového materiálu, do kterého se frézuje drážka. Tímto způsobem se "dolaďuje" velikost odporu. Utvoří se jakási úzká páska z odporového materiálu - uhlíku, několikrát jakoby ovinutá kolem válečku.
84 Výroba a vlastnosti rezistorů Rezistory s uhlíkatou vrstvou. Tvoří je tělísko z málo alkalického porcelánu, popřípadě z korundové keramiky, na němž je nanesena uhlíková vrstva. Na tělísko s funkční vrstvou jsou nalisovány kovové čepičky, k nimž se bodově přivaří vývody. U bezčepičkových jsou čepičky nahrazeny vrstvou Cu nebo Ni, k nimž jsou připojeny vývody. Bezčepičkové rezistory jsou elektricky i mechanicky spolehlivější a mají nižší proudový šum.
85 Vrstvový rezistor 1- kovová čepička 2- vrstva uhlíku popř. kovu 3- keramické tělísko 4- pocínovaný Cu drát
86 Metalizované rezistory Pro vysokofrekvenční obvody se vyrábějí metalizované rezistory. Tvoří je vrstva kovového materiálu, nanesená ve vakuu (vzduchoprázdnu). Vyznačují se tím, že mají nepatrnou indukčnost. Povrch všech rezistorů se chrání lakem před poškozením odporové vrstvy.
87 Na starších rezistorech můžeme spatřit označení podle obrázku. Velké T je zkratka výrobce TESLA, velké R je symbol odporu. Následuje trojčíslí, které blíže určuje vlastnosti rezistoru.
88 Značení odporů Jmenovitá hodnota. Je to hodnota odporu vyznačená na rezistoru. Značí se písmenným nebo barevným kódem. Hodnoty odporu odpovídají vyvoleným číslům geometrických řad E6, E12, E24, E48, E96, E192.
89 Řady E6 a E12, tolerance. Číslo za E udává počet hodnot v jedné dekádě. Tolerance jmenovitých hodnot udává se v % jmenovité hodnoty. Dovolené odchylky se značí: Bez značení - ±20 % Písmeno A ±10 % Písmeno B ±5 % Písmeno C ±2 % Písmeno D ±1 % Písmeno E ±0,5 %
90 Řady E3 až E48, tolerance.
91 Výkon odporu Zatížení určuje ztrátový výkon. Vzniklé teplo je třeba odvést z povrchu rezistoru do okolního prostředí. Rozlišujeme zatížení jmenovité uváděné výrobcem a zatížení provozní stanovené s ohledem na teplotu okolí a podmínky při použití. Jmenovité zatížení uhlíkových rezistorů se volí z řady 0,125 0,25-0,5-1 2 [ W ].
92 Potenciometry. Jsou to rezistory s plynule se měnícím odporem. a) vrstvové b) drátové c) speciální
93 Písmenné značení rezistorů Odpor označený například: - 2k2 má hodnotu 2,2 kω (2 200 Ω), má hodnotu 200 Ω, - 10k má hodnotu 10 k Ω ( Ω), - M22 má hodnotu 220 kω ( Ω), - 1M2 má hodnotu 1,2 MΩ ( Ω).
94
95
96
97
98 Měření el. napětí Měření napětí voltmetrem Voltmetr zapojujeme paralelně na měřený zdroj napětí Pokud měříme střídavé napětí nezáleží na záměně polarity zdroje Pokud měříme stejnosměrné napětí musíme dodržet správné zapojení polarity (připojit + zdroje na svorku + voltmetru ), jinak má analogový voltmetr zápornou výchylku a digitální voltmetr má při záměně polarity před naměřenou hodnotou znaménko -
99 Zapojení voltmetru N L L N + - V V + V
100 Výpočet napětí U analogových voltmetrů je nutné měřené napětí vypočítat Konstanta voltmetru (volt na 1 dílek stupnice) U = k k v V α [ V ] RV = α max k V - konstanta voltmetru α - naměřené dílky R V - rozsah voltmetru α max - dílky stupnice
101 Změna rozsahu voltmetru 1. předřadným odporem (do série) R n p = R U = U 2 1 V ( n 1)[ Ω] R V odpor voltmetru U 2 rozsah voltmetru U 1 napětí měř. systému při plné výchylce 2. kondenzátorovým děličem napětí (elektrostatické voltmetry) 3. měřícím transformátorem napětí (svorky jsou značeny : primární vinutí M,N sekundární vinutí m,n) převod je X/100V
102 Měření napětí nepřímou metodou měřícím transformátorem napětí- MTU střídavé VN a VVN se měří přes MTU U = k k V T α M N m n V
103 Měření elektrického proudu Měření elektrického proudu ampérmetrem Ampérmetr zapojujeme do série se spotřebičem Pokud měříme střídavý proud nezáleží na záměně přívodů na ampérmetru Pokud měříme stejnosměrný proud musíme dodržet správné zapojení polarity (připojit + zdroje na svorku + ampérmetru ), jinak má analogový ampérmetr zápornou výchylku a digitální ampérmetr má při záměně polarity před naměřenou hodnotou znaménko -
104 Zapojení ampérmetru L A + + A N -
105 Výpočet elektrického proudu U analogových ampérmetrů je nutné měřený el. proud vypočítat Konstanta ampérmetru (ampér na 1 dílek stupnice) I = k k A A α [ A] RA = α max k A - konstanta ampérmetru α - naměřené dílky R A - rozsah voltmetru α max - dílky stupnice
106 Změna rozsahu ampérmetru 1. bočníkem (paralelně) R b n = = p ( ) [ Ω ] n 1 I I p R R p odpor přístroje I rozsah ampérmetru I p proud měřícího systému při plné výchylce 2. odbočkami na proudové cívce a jejich přepínáním 3. měřícím transformátorem proudu MTI (svorky jsou značeny : primární vinutí K,L sekundární vinutí - k,l převod transformátoru X/5A
107 Měření elektrického proudu nepřímou metodou měřícím transformátorem proudu MTI Při měření velkých střídavých proudů se měří pomocí MTI I = k A k T α [ A] A L K k l L N
108 Měření odporu Ohmovou metodou
109 Měření odporu Ohmovou metodou
110
111
112
113
114 Měření střídavých veličin v jednofázovém obvodu
115
116
117
118
119
120
121
122
123
124
125
126 Značky vypínačů a přepínačů Řazení 1 Řazení 2 Řazení 3 Řazení 6 Řazení 5
127 Značky vypínačů a přepínačů Řazení 7 Řazení 5A (1+6) Řazení 5B (6+6)
128
129
130
131
132
133 JISTIČE Samočinně odpojí elektrický obvod při nadproudu. Po odstranění závady je možné jistič znovu aktivovat. Jestliže nedojde k odstranění závady a tento stav trvá, nelze jistič aktivovat. 133
134 JISTIČE Tepelná spoušť Chrání zařízení proti přetížení. Obsahuje bimetalový pásek a odporový drát, kterým teče proud a zahřívá bimetalový pásek. Ten se vlivem tepla ohýbá a přesáhne-li prohnutí nastavenou mez, kontakty se vlivem pružiny velmi rychle rozpojí. 134
135 JISTIČE Elektromagnetická spoušť Chrání zařízení proti zkratu. Obsahuje elektromagnet cívku, namotanou okolo pohyblivé kotvy. Tato kotva je v případě zkratu rychle vtažena do cívky a tímto pohybem udeří na pohyblivý kontakt vypínače, který přeruší proud v obvodu. 135
136 JISTIČE Jističe se rozdělují podle jmenovité hodnoty proudu a jejich vypínací charakteristiky: Jmenovité hodnoty proudu: 2A, 4A, 6A, 10A, 13A, 16A, 20A, 25A, 32A, 40A, 50A, 63A Vypínací charakteristiky: B nejčastěji se používají pro ochranu vedení před nadproudy C, D používají se pro ochranu zařízení s velkým rozběhovým proudem (např. motory, transformátory,...) 136
137 JISTIČE Selektivita = Způsob řazení jisticích prvků tak, aby při poruše vždy zareagoval nejbližší jistící prvek. Selektivním řazením jisticích prvků zajistíme odpojení jen toho obvodu, kde vznikl nadproud. 137
138
139
140
141
142
143 ASYNCHRONNÍ MOTOR S KOTVOU NAKRÁTKO Kotva nakrátko je vytvořena z hliníkových tyčí umístěných v drážkách rotoru a na koncích jsou svařeny. Tvarem připomínají klec, označují se jako motory s klecovým rotorem. Klecový rotor je nejjednodušší třífázové vinutí. 143
144 ASYNCHRONNÍ MOTOR S KOTVOU NAKRÁTKO Princip funkce: Točivé magnetické pole statoru (vyvolané třífázovým proudem) indukuje v rotorovém vinutí napětí, a protože jsou tyče svařeny do krátka, probíhá rotorem maximální možný proud, který vytváří magnetické pole rotoru. Podle Lenzova pravidla způsobí magnetické pole rotoru točivý moment, který otáčí rotorem ve směru točivého magnetického pole statoru. 144
145 ASYNCHRONNÍ MOTOR S KOTVOU NAKRÁTKO Princip funkce: Velikost točivého momentu je úměrná rozdílu otáček rotoru a točivého magnetického pole statoru -> tento rozdíl se nazývá skluz. Asynchronní motor z principu funkce musí mít skluz. Bez skluzu by nevznikl točivý moment. 145
146 ASYNCHRONNÍ MOTOR S KOTVOU NAKRÁTKO SKLUZ: s... skluz n s... otáčky točivého pole (synchronní otáčky) n... otáčky rotoru 146
147 ASYNCHRONNÍ MOTOR S KOTVOU NAKRÁTKO Motory mají jednoduchou a levnou konstrukci, nenáročnou údržbu a proto mají širokou oblast využití. Např. pohony obráběcích strojů, jeřábů, ventilátorů, atd. 147
148 ASYNCHRONNÍ MOTOR S KOTVOU NAKRÁTKO Nevýhodou asynchronního motoru je, že má velký záběrný proud (až 10x větší než proud jmenovitý). Proto je nutné používat různé způsoby rozběhu motoru. Spouštění hvězda trojúhelník Soft-start Snížení napětí 148
149
150
151
152 SYNCHRONNÍ GENERÁTORY Synchronní generátor = alternátor Slouží k výrobě elektrické energie (přeměňují mechanickou energii na elektrickou). Vyrábí se od malých rozměrů (např. do automobilů) až po velké (do turbín v elektrárnách). 152
153 SYNCHRONNÍ GENERÁTORY Stator je složen z plechů a v jeho drážkách je umístěno trojfázové vinutí. 153
154 SYNCHRONNÍ GENERÁTORY Na rotoru je umístěno budicí vinutí, které je napájené přes sběrací kroužky stejnosměrným proudem. 154
155 SYNCHRONNÍ GENERÁTORY Rotor může být zhotoven z plného materiálu (magnetické pole rotoru se nemění = není třeba brát v úvahu ztráty hysterezí a vířivými proudy) nebo složen z plechů. 155
156 SYNCHRONNÍ GENERÁTORY Rotory pro menší otáčky mají vyniklé póly = Alternátor s rotorem s vyniklými póly. Rotory pro vysoké otáčky mají hladký povrch = Alternátor s rotorem s hladkým povrchem. Stator i rotor musí mít stejný počet pólů. 156
157 SYNCHRONNÍ GENERÁTORY Princip činnosti: Rotor je poháněn hnacím strojem. Otáčející se budicí vinutí v rotoru je napájené stejnosměrným proudem a vytváří tak rotující magnetické pole. Toto rotující magnetické pole indukuje ve statorových vinutích (vzájemně pootočených o 120 ) tři napětí sinusového průběhu stejné amplitudy, ale vzájemně fázově posunuté o 120 (tedy o 1/3 doby kmitu). 157
158 SYNCHRONNÍ GENERÁTORY Princip činnosti: Ze statoru je odváděn třífázový proud. Velikost vyráběného napětí závisí na velikosti budicího proudu a otáčkách rotoru. Na otáčkách rotoru také závisí frekvence. Protože ta je v síti pevně stanovena (např. na 50 Hz), musíme velikost vyráběného napětí nastavovat pomocí budicího proudu. 158
159 VÝZNAM A POUŽITÍ KOMUTÁTOROVÝCH MOTORŮ Elektrické stroje s komutátorem: stejnosměrné motory jednofázové sériové motory třífázové komutátorové motory 159
160 VÝZNAM A POUŽITÍ KOMUTÁTOROVÝCH MOTORŮ Komutátor se dnes používá: převážně u stejnosměrných strojů zde je to nutné z principu funkce u tzv. Jednofázových sériových (univerzálních) motorů konstrukce i princip vychází ze stejnosměrných motorů, ale navíc jsou motory konstrukčně upraveny pro provoz v jednofázové střídavé síti třífázové komutátorové motory se dnes již nepoužívají 160
161 VÝZNAM A POUŽITÍ KOMUTÁTOROVÝCH MOTORŮ Jednofázové komutátorové motory se používají převážně v domácích spotřebičích běžně do výkonu 2 kw: vrtačky, brusky, pily mixery, mlýnky, kuchyňské roboty sekačky trávy, vysavače 161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
Zdroje světla žárovky, zářivky
Ing. Jiří Kubín, Ph. D. TECHNICKÁ UNIVERZITA V LIBERCI Fakulta mechatroniky, informatiky a mezioborových studií Tento materiál vznikl v rámci projektu ESF CZ.1.07/2.2.00/07.0247, který je spolufinancován
VíceVY_62_INOVACE_VK64. Datum (období), ve kterém byl VM vytvořen Červen 2012
VY_62_INOVACE_VK64 Jméno autora výukového materiálu Věra Keselicová Datum (období), ve kterém byl VM vytvořen Červen 2012 Ročník, pro který je VM určen Vzdělávací oblast, obor, okruh, téma Anotace 8. ročník
VíceProjekt: Inovace oboru Mechatronik pro Zlínský kraj Registrační číslo: CZ.1.07/1.1.08/03.0009
Projekt: Inovace oboru Mechatronik pro Zlínský kraj Registrační číslo: CZ.1.07/1.1.08/03.0009 Elektrické napětí Elektrické napětí je definováno jako rozdíl elektrických potenciálů mezi dvěma body v prostoru.
VíceKomutace a) komutace diod b) komutace tyristor Druhy polovodi ových m Usm ova dav
V- Usměrňovače 1/1 Komutace - je děj, při němž polovodičová součástka (dioda, tyristor) přechází z propustného do závěrného stavu a dochází k tzv. zotavení závěrných vlastností součástky, a) komutace diod
VíceAKČNÍ ČLENY POHONY. Elektrické motory Základní vlastností elektrického motoru jsou určeny:
AKČNÍ ČLENY Prostřednictvím akčních členů působí regulátor přímo na regulovanou soustavu. Akční členy nastavují velikost akční veličiny tj. realizují vstup do regulované soustavy. Akční veličina může mít
VíceASYNCHRONNÍ STROJ. Trojfázové asynchronní stroje. n s = 60.f. Ing. M. Bešta
Trojfázové asynchronní stroje Trojfázové asynchronní stroje někdy nazývané indukční se většinou provozují v motorickém režimu tzn. jako asynchronní motory (zkratka ASM). Jsou to konstrukčně nejjednodušší
VíceVítězslav Bártl. červen 2013
VY_32_INOVACE_VB19_K Jméno autora výukového materiálu Datum (období), ve kterém byl VM vytvořen Ročník, pro který je VM určen Vzdělávací oblast, vzdělávací obor, tematický okruh, téma Anotace Vítězslav
VíceSkripta. Školní rok : 2005/ 2006
Přístroje a metody pro měření elektrických veličin Skripta Školní rok : 2005/ 2006 Modul: Elektrické měření skripta 3 MĚŘENÍ VELIČIN Obor: 26-46-L/001 - Mechanik elektronik --------------------------------------------
VíceVýsledky zpracujte do tabulek a grafů; v pracovní oblasti si zvolte bod a v tomto bodě vypočítejte diferenciální odpor.
ZADÁNÍ: Změřte VA charakteristiky polovodičových prvků: 1) D1: germaniová dioda 2) a) D2: křemíková dioda b) D2+R S : křemíková dioda s linearizačním rezistorem 3) D3: výkonnová křemíková dioda 4) a) D4:
VíceStřídavý proud v životě (energetika)
Střídavý prod v životě (energetika) Přeměna energie se sktečňje v elektrárnách. Zde pracjí výkonné generátory střídavého napětí alternátory. V energetice se vyžívá střídavé napětí o frekvenci 50 Hz, které
VíceMěření elektrického proudu
Měření elektrického proudu Měření elektrického proudu proud měříme ampérmetrem ampérmetrřadíme vždy do sériově k měřenému obvodu ideální ampérmetr má nulový vnitřní odpor na skutečném ampérmetru vzniká
VíceProjekt: Inovace oboru Mechatronik pro Zlínský kraj Registrační číslo: CZ.1.07/1.1.08/03.0009
Projekt: Inovace oboru Mechatronik pro Zlínský kraj Registrační číslo: CZ.1.07/1.1.08/03.0009 4.3 HŘÍDELOVÉ SPOJKY Spojky jsou strojní části, kterými je spojen hřídel hnacího ústrojí s hřídelem ústrojí
VíceODBORNÝ VÝCVIK VE 3. TISÍCILETÍ MEII - 3.1 MĚŘENÍ ZÁKLADNÍCH EL. VELIČIN
Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Téma: MEII - 3.1 MĚŘENÍ ZÁKLADNÍCH EL. VELIČIN Obor: Mechanik Elektronik Ročník: 2. Zpracoval(a): Jiří Kolář Střední průmyslová škola Uherský Brod, 2010 Projekt
VíceElektrická polarizovaná drenáž EPD160R
rev.5/2013 Ing. Vladimír Anděl IČ: 14793342 tel. 608371414 www.vaelektronik.cz KPTECH, s.r.o. TOLSTÉHO 1951/5 702 00 Ostrava Tel./fax:+420-69-6138199 www.kptech.cz 1. Princip činnosti Elektrická polarizovaná
VícePracovní list - příklad vytvořil: Ing. Lubomír Kořínek. Období vytvoření VM: září 2013
Určeno studentům středního vzdělávání s maturitní zkouškou, druhý ročník, spouštění a řízení rychlosti asynchronních motorů, jednofázový asynchronní motor Pracovní list - příklad vytvořil: Ing. Lubomír
VíceMS měření teploty 1. METODY MĚŘENÍ TEPLOTY: Nepřímá Přímá - Termoelektrické snímače - Odporové kovové snímače - Odporové polovodičové
1. METODY MĚŘENÍ TEPLOTY: Nepřímá Přímá - Termoelektrické snímače - Odporové kovové snímače - Odporové polovodičové 1.1. Nepřímá metoda měření teploty Pro nepřímé měření oteplení z přírůstků elektrických
VíceFYZIKA 2. ROČNÍK. Elektrický proud v kovech a polovodičích. Elektronová vodivost kovů. Ohmův zákon pro část elektrického obvodu
FYZK. OČNÍK a polovodičích - v krystalové mřížce kovů - valenční elektrony - jsou společné všem atomům kovu a mohou se v něm volně pohybovat volné elektrony Elektronová vodivost kovů Teorie elektronové
VícePřednáška č.10 Ložiska
Fakulta strojní VŠB-TUO Přednáška č.10 Ložiska LOŽISKA Ložiska jsou základním komponentem všech otáčivých strojů. Ložisko je strojní součást vymezující vzájemnou polohu dvou stýkajících se částí mechanismu
VíceManuální, technická a elektrozručnost
Manuální, technická a elektrozručnost Realizace praktických úloh zaměřených na dovednosti v oblastech: Vybavení elektrolaboratoře Schématické značky, základy pájení Fyzikální principy činnosti základních
VíceNávod k instalaci a obsluze
CORREX MP Anoda s cizím zdrojem napětí CZ Návod k instalaci a obsluze MAGONTEC Group MAGONTEC GmbH Obsah Strana 1 Bezpečnostní pokyny...3 2 Používání v souladu s určením...5 3 Funkce...5 4 Objem dodávky...5
VíceInovace bakalářského studijního oboru Aplikovaná chemie. Reg. č.: CZ.1.07/2.2.00/15.0247
Inovace bakalářského studijního oboru Aplikovaná chemie Reg. č.: CZ.1.07/2.2.00/15.0247 APLIKACE POČÍTAČŮ V MĚŘÍCÍCH SYSTÉMECH PRO CHEMIKY s využitím LabView 3. Převod neelektrických veličin na elektrické,
VíceAXIgo NÁVOD K OBSLUZE
NÁVOD K OBSLUZE Úvod Nabíječe řady AXIgo jsou určeny pro průmyslové aplikace, přednostně pro nabíjení trakčních baterií (olověných s tekutým elektrolytem) elektrických vysokozdvižných vozíků a zařízení
VíceKLADENÍ VEDENÍ. VŠB TU Ostrava Fakulta elektrotechniky a informatiky Katedra obecné elektrotechniky
VŠB TU Ostrava Fakulta elektrotechniky a informatiky Katedra obecné elektrotechniky KLADENÍ VEDENÍ 1. Hlavní zásady pro stavbu vedení 2. Způsoby kladení vedení Ostrava, prosinec 2003 Ing. Ctirad Koudelka,
VícePolovodiče Polovodičové měniče
Polovodiče Polovodičové měniče Ing. Tomáš Mlčák, Ph.D. Fakulta elektrotechniky a informatiky VŠB TUO Katedra elektrotechniky www.fei.vsb.cz/kat452 PEZ I ELEKTRONIKA Podoblast elektrotechniky která využívá
Více1. POLOVODIČOVÁ DIODA 1N4148 JAKO USMĚRŇOVAČ
1. POLOVODIČOVÁ DIODA JAKO SMĚRŇOVAČ Zadání laboratorní úlohy a) Zaznamenejte datum a čas měření, atmosférické podmínky, při nichž dané měření probíhá (teplota, tlak, vlhkost). b) Proednictvím digitálního
VíceSoupis provedených prací elektro
Soupis provedených prací elektro Odběratel: Dodavatel: ProfiCan Zdeněk Turek, Luční 360, 387 11 Katovice IČ: 74302388 Název objektu: Objednávka: Smlouva č.: Období: Podle Vaší objednávky a v rozsahu Vámi
VíceSnímače tlaku a síly. Snímače síly
Snímače tlaku a síly Základní pojmy Síla Moment síly Tlak F [N] M= F.r [Nm] F p = S [ Pa; N / m 2 ] 1 bar = 10 5 Nm -2 1 torr = 133,322 Nm -2 (hydrostatický tlak rtuťového sloupce 1 mm) Atmosférický (barometrický)
VíceZADÁNÍ: ÚVOD: Měření proveďte na osciloskopu Goldstar OS-9020P.
ZADÁNÍ: Měření proveďte na osciloskopu Goldstar OS-900P. 1) Pomocí vestavěného kalibrátoru zkontrolujte nastavení zesílení vertikálního zesilovače, eventuálně nastavte prvkem "Kalibrace citlivosti". Změřte
VíceAXIon NÁVOD K OBSLUZE
NÁVOD K OBSLUZE Úvod Nabíječe řady AXIon jsou určeny pro jednodušší průmyslové staniční aplikace - nabíjení a udržování v nabitém stavu staničních baterií (olověných, v určitých případech i alkalických),
VíceTENZOMETRICKÝ KOMPARÁTOR
TENZOMETRICKÝ KOMPARÁTOR typ Tenz2174P 1. Úvod Tento výrobek byl zkonstruován podle současného stavu techniky a odpovídá platným evropským a národním normám a směrnicím. U výrobku byla doložena shoda s
VíceBREAKDOWN DETECTOR BD 42
BREAKDOWN DETECTOR BD 42 DETEKTOR NETĚSNOSTÍ PŘEDIZOLOVANÝCH POTRUBNÍCH SYSTÉMŮ NÁVOD K OBSLUZE A ÚDRŽBĚ Bezpečnostní opatření Při odstranění krytů přístroje hrozí nebezpečí úrazu elektrickým proudem.
VíceSimulátor EZS. Popis zapojení
Simulátor EZS Popis zapojení Při výuce EZS je většině škol využíváno panelů, na kterých je zpravidla napevno rozmístěn různý počet čidel a ústředna s příslušenstvím. Tento systém má nevýhodu v nemožnosti
VíceBECK-O-TRONIC 5. Provedení: Centronic. Návod na montáž a obsluhu. Řídicí jednotka vrat
BECK-O-TRONIC 5 Provedení: Centronic cs Návod na montáž a obsluhu Řídicí jednotka vrat Důležité informace pro: montéry / elektrikáře / uživatele Prosíme o předání odpovídajícím osobám! Tento návod má být
VíceObr. 1 Jednokvadrantový proudový regulátor otáček (dioda plní funkci ochrany tranzistoru proti zápornému napětí generovaného vinutím motoru)
http://www.coptkm.cz/ Regulace otáček stejnosměrných motorů pomocí PWM Otáčky stejnosměrných motorů lze řídit pomocí stejnosměrného napájení. Tato plynulá regulace otáček motoru však není vhodná s energetického
VíceElektrické. MP - Ampérmetr A U I R. Naměřená hodnota proudu 5 A znamená, že měřená veličina je 5 x větší než jednotka - A
Elektrické měření definice.: Poznávací proces jehož prvořadým cílem je zjištění: výskytu a velikosti (tzv. kvantifikace) měřené veličiny při využívání známých fyzikálních jevů a zákonů. MP - mpérmetr R
VíceBezpečnost v elektrotechnice
Vysoká škola báňská Technická univerzita Ostrava Bezpečnost v elektrotechnice testy Jan Dudek Ostrava 2010 Bezpečnost v elektrotechnice - Všechny otázky - učební Seznam všech testových otázek z předmětu
VíceSPOJE ŠROUBOVÉ. Mezi nejdůleţitější geometrické charakteristiky závitů patří tyto veličiny:
SPOJE ŠROUBOVÉ Šroubové spoje patří mezi nejstarší a nejpoužívanější rozebíratelné spoje se silovým stykem. Všechny spojovací součástky šroubových i ostatních rozebíratelných spojů jsou normalizované.
VíceŘADA KOMPAKTNÍCH INVERTORŮ J1000 DE EN
ŘADA KOMPAKTNÍCH INVERTORŮ J1000 CZ DE EN J1000 TECHNOLOGIE INVERTOROVÝCH MĚNIČŮ YASKAWA Obsah Strana 2 Zkušenosti a inovace Přední představitel technologie invertorových měničů Strana 3 Vlastnosti a funkce
VíceKompenzační kondenzátory FORTIS Pro
www.kbh.cz Kompenzační kondenzátory FORTIS Pro Vysoká odolnost Výkon do 0 kvar Suchá náplň Bezpečnost Všeobecně Kompenzační kondenzátory patří k nejdůležitějším součástem systémů pro kompenzaci jalového
VíceSVAZ SKAUTŮ A SKAUTEK ČESKÉ REPUBLIKY Skautské oddíly Brno Tuřany. zájmové soboty
SVAZ SKAUTŮ A SKAUTEK ČESKÉ REPUBLIKY Skautské oddíly Brno Tuřany zájmové soboty E L E K T R O N I K A Aktivní polovodičové součástky Polovodičová dioda. Elektrické proudové pole Elektrické napětí U, elektrický
VíceOVĚŘENÍ ELEKTRICKÉHO ZAŘÍZENÍ STROJŮ NOVĚ UVÁDĚNÝCH DO PROVOZU PODLE ČSN/STN EN 60204-1 Ed. 2
OVĚŘENÍ ELEKTRICKÉHO ZAŘÍZENÍ STROJŮ NOVĚ UVÁDĚNÝCH DO PROVOZU PODLE ČSN/STN EN 60204-1 Ed. 2 Ing. Leoš KOUPÝ, ILLKO, s. r. o. Masarykova 2226, 678 01 Blansko ČR, www.illko.cz, l.koupy@illko.cz ÚVOD Stroj
Více12 ASYNCHRONNÍ MOTOR S DVOJÍM NAPÁJENÍM
12 SYNCHRONNÍ MOTOR S DOJÍM NPÁJENÍM 12.1 ÚKOL MĚŘENÍ a) Zapojit úlohu dle schématu zapojení. Zapojení provádějí dvě skupiny odděleně. b) Sfázování stojícího rotoru asynchronního motoru s rotorem synchronního
VíceStrojní součásti, konstrukční prvky a spoje
Strojní součásti, konstrukční prvky a spoje Šroubové spoje Šrouby jsou nejčastěji používané strojní součástí a neexistuje snad stroj, kde by se nevyskytovaly. Mimo šroubů jsou u některých šroubových spojů
VíceMDT xxx TECHNICKÁ NORMA ŽELEZNIC Schválena: 01.06.1979. Ochrana zabezpečovacích zařízení před požárem
MDT xxx TECHNICKÁ NORMA ŽELEZNIC Schválena: 01.06.1979 TNŽ 34 2612 Generální Ředitelství Českých drah Ochrana zabezpečovacích zařízení před požárem TNŽ 34 2612 Tato oborová norma stanoví základní technické
VíceMetodický list - Coach
Metodický list - Coach Optika POROVNÁNÍ SVITU ZÁŘIVKY A ŽÁROVKY Fyzikální princip Zářivka je nízkotlaká výbojka, která se používá jako zdroj světla. Tvoří ji zářivkové těleso, jehož základem je nejčastěji
VíceMezní kalibry. Druhy kalibrů podle přesnosti: - dílenské kalibry - používají ve výrobě, - porovnávací kalibry - pro kontrolu dílenských kalibrů.
Mezní kalibry Mezními kalibry zjistíme, zda je rozměr součástky v povolených mezích, tj. v toleranci. Mají dobrou a zmetkovou stranu. Zmetková strana je označená červenou barvou. Délka zmetkové části je
VíceSBÍRKA ROZHODNUTÍ A OPATŘENÍ JIHOČESKÉ UNIVERZITY V ČESKÝCH BUDĚJOVICÍCH
SBÍRKA ROZHODNUTÍ A OPATŘENÍ JIHOČESKÉ UNIVERZITY V ČESKÝCH BUDĚJOVICÍCH číslo: R 230 datum: 1. února 2013 ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
VíceModerní osvětlovací zdroje a systémy
Školní rok: 2005/2006 Třídní učitel : Mgr. Michal Vávra Třída: NE2 Obor: 26-41- L/501 Elektrotechnika Škola : Předmět: Střední škola elektrostavební a dřevozpracující Elektrotechnika, elektronika, elektrická
VíceAntény. Zpracoval: Ing. Jiří. Sehnal. 1.Napájecí vedení 2.Charakteristické vlastnosti antén a základní druhy antén
ANTÉNY Sehnal Zpracoval: Ing. Jiří Antény 1.Napájecí vedení 2.Charakteristické vlastnosti antén a základní druhy antén Pod pojmem anténa rozumíme obecně prvek, který zprostředkuje přechod elektromagnetické
VíceNÁVOD K POUŽITÍ ROLETOVÝCH MŘÍŽÍ
MALKOL CZO,spol. s r.o,bušovice4,33824 Břasy 1 NÁVOD K POUŽITÍ ROLETOVÝCH MŘÍŽÍ Děkujeme Vám, že jste se rozhodli pro výrobek firmy MALKOL CZO spol. s r.o. Pro vaší plnou spokojenost je provedena odborná
VíceRegulovaný vysokonapěťový zdroj 0 až 30 kv
http://www.coptkm.cz/ Regulovaný vysokonapěťový zdroj 0 až 30 kv Popis zapojení V zapojení jsou dobře znatelné tři hlavní části. První z nich je napájecí obvod s regulátorem výkonu, druhou je pak následně
VíceNávrh induktoru a vysokofrekven ního transformátoru
1 Návrh induktoru a vysokofrekven ního transformátoru Induktory energii ukládají, zatímco transformátory energii p em ují. To je základní rozdíl. Magnetická jádra induktor a vysokofrekven ních transformátor
VíceVnitřní elektrické rozvody
ČSN 33 2130 Vnitřní elektrické rozvody 44. Požadavky na elektrický rozvod Elektrický rozvod musí podle druhu provozu splňovat požadavky na : - bezpečnost osob, užitných zvířat a majetku - provozní spolehlivost
Více5.6.16.6. Dřevoobráběcí stroje
5.6.16.6. Dřevoobráběcí stroje http://www.guard7.cz/lexikon/lexikon-bozp/stroje-technicka-zarizenipristroje-a-naradi/drevoobrabeci-stroje Bezpečnostní pravidla pro obsluhu dřevoobráběcích strojů koutočové
VíceDOKUMENTACE PRO VÝBĚR DODAVATELE
PIKAZ BRNO, spol. s r.o. Šumavská 31, 612 54 Brno, ČR tel.: +420 549 131 111, fax: +420 549 131 227, e-mail: info@pikaz.cz Investor : Správa železniční dopravní cesty s.o. Arch. č. : 1477-PB-S01-E-005
VíceELEKTRICKÉ PŘÍSTROJE
Ing. Drahomíra Picmausová ELEKTRICKÉ PŘÍSTROJE Elektrické přístroje jsou zařízení určená ke spínání, jištění, ochraně, spouštění, ovládání a řízení elektrických strojů, zdrojů elektrických sítí (vedení)
VíceProtherm POG 19 Protherm POG 24
Protherm POG 19 Protherm POG 24 Rozměry A B C D E I J POG 19 287 360 703 655 154 110 306 POG 24 287 360 703 718 163 125 306 2 Technické parametry POG Obecné parametry 19 24 Maximální tepelný příkon kw
VíceNávrh rotujícího usměrňovače pro synchronní bezkroužkové generátory výkonů v jednotkách MVA část 1
Návrh rotujícího pro synchronní bezkroužkové generátory výkonů v jednotkách MVA část 1 Ing. Jan Němec, Doc.Ing. Čestmír Ondrůšek, CSc. Vysoké učení technické v Brně, Fakulta elektrotechniky a komunikačních
VíceUživatelská příručka HLÍDAČ KOVOVÝCH PŘEDMĚTŮ HKP 6. č.dok. 202 29, 201 22
ZAM - SERVIS s. r. o. sídlo: Křišťanova 1116/14, 702 00 Ostrava - Přívoz IČO: 60 77 58 66 DIČ: 388-60 77 58 66 Firma je registrována v obchodním rejstříku u Krajského soudu v Ostravě, oddíl C, vložka 6878
VíceTransformátory ELEKTRONIKA - VOŠ. Ing. Petr BANNERT VOŠ a SPŠ Varnsdorf
Transformátory ELEKTRONIKA - VOŠ Ing. Petr BANNERT VOŠ a SPŠ Varnsdorf Transformátory EI plechy Toroidní jádro Hrníčkové jádro Porovnání EI a toroidních transformátorů Schématické značky Rozdělení transformátorů
VíceVYUŽITÍ ENERGIE VĚTRU
INOVACE ODBORNÉHO VZDĚLÁVÁNÍ NA STŘEDNÍCH ŠKOLÁCH ZAMĚŘENÉ NA VYUŽÍVÁNÍ ENERGETICKÝCH ZDROJŮ PRO 21. STOLETÍ A NA JEJICH DOPAD NA ŽIVOTNÍ PROSTŘEDÍ CZ.1.07/1.1.00/08.0010 VYUŽITÍ ENERGIE VĚTRU ING. JAROSLAV
VíceKatedra obecné elektrotechniky Fakulta elektrotechniky a informatiky, VŠB - TU Ostrava
Katedra obecné elektrotechniky Fakulta elektrotechniky a informatiky, VŠB - TU Ostrava OCHRANA PŘED ÚRAZEM ELEKTRICKÝM PROUDEM Určeno pro posluchače bakalářských studijních programů FS 1. Úvod 2. Účinky
VíceS20. Provedení: MLS. Návod k montáži a obsluze. Řídicí jednotka vrat
S20 Provedení: MLS cs Návod k montáži a obsluze Řídicí jednotka vrat Důležité informace pro: montéry / elektrikáře / uživatele Prosíme o předání odpovídajícím osobám! Tento návod má být uchováván uživatelem.
VíceSC 61 detektor kovů baterie 9V (PP3) dobíjecí NI Mh baterie (volitelné příslušenství) nabíječka (volitelné příslušenství)
SC 61 a SC 61 Z RUČNÍ DETEKTOR KOVŮ NÁVOD K POUŽITÍ 5 3 4 2 1 1 2 3 4 SC 61 detektor kovů baterie 9V (PP3) dobíjecí NI Mh baterie (volitelné příslušenství) nabíječka (volitelné příslušenství) Stručný popis
VícePrůtokové křivky Funkční schémata Technické tabulky 0 0. Uzavírací ventily 50 - T50 1. Šroubení s funkcí 55 2
Mechanicky a manuálně ovládané rozváděče, doplňkové ventily Série Kapitola Průtokové křivky Funkční schémata Technické tabulky 0 0 S.p.A. 50 LURANO (BG) Italia Via ascina Barbellina, 0 Tel. 05/9777 Fax
VíceElektronická zátěž (Elektronische Last) Typ 3229.0 Obj. č.: 51 15 47
Obsah Strana Elektronická zátěž (Elektronische Last) Typ 3229.0 Obj. č.: 51 15 47 1. Úvod a účel použití...2 Doplňující vybavení testovacího přístroje (kontrola zařízení se střídavým napětím)...3 2. Bezpečnostní
VíceNávod k obsluze ROLOVACÍCH GARÁŽOVÝCH VRAT
Návod k obsluze ROLOVACÍCH GARÁŽOVÝCH VRAT uživatelská příručka OV08CZ WWW.MINIROL.EU ÚVODNÍ INFORMACE UŽVATELI Povinností uživatele a obsluhy je řádně se seznámit před zahájením práce s návodem k používání.
VíceT E C H N I C K Ý P O P I S Z D R O J E BZP 2.1 T 71970 9 004. Signal Mont s.r.o. Kydlinovská 1300 H R A D E C K R Á L O V É
Signal Mont s.r.o. Kydlinovská 1300 H R A D E C K R Á L O V É T E C H N I C K Ý P O P I S Z D R O J E BZP 2.1 T 71970 9 004 č.v.: 71970 9 004 TP-SM HK 1/99 (TP 71970 9 003) JKPOV 404 229 719 704 SKP 316
VíceDD TECHNIK NÁVOD K OBSLUZE. Prořezávače desénů pneumatik RS 88 Electronic TL profi
DD TECHNIK NÁVOD K OBSLUZE Prořezávače desénů pneumatik RS 88 Electronic TL profi Výrobce: DD Technik s.r.o. Tel : 380 331 830 J.V.Kamarýta 72 Fax: 380 331 091 382 32 Velešín E mail : ddtechnik @ ddtechnik.cz
Více1 KOLA A PNEUMATIKY. Nejčastěji používaná kola automobilů se skládají z těchto částí : disky s ráfky, hlavy (paprskové hlavy), pneumatiky.
1 KOLA A PNEUMATIKY Nejčastěji používaná kola automobilů se skládají z těchto částí : disky s ráfky, hlavy (paprskové hlavy), pneumatiky. DISKOVÉ KOLO Skládá se z : ráfku zabezpečuje spojení pneumatiky
VíceALFA IN a.s. Nová Ves 74 675 21 Okříšky Tel.: 568 840 009 Fax: 568 840 009 E-mail: info@alfain.com Internet: http://www.alfain.com
ALFA IN a.s. Nová Ves 74 675 21 Okříšky Tel.: 568 840 009 Fax: 568 840 009 E-mail: info@alfain.com Internet: http://www.alfain.com NS85-01 ALFA IN a.s. www.alfain.com strana 1 Obsah: 1. ÚVOD... 3 2. BEZPEČNOST
VíceEkvitermní regulátory, prostorová regulace a příslušenství
Ekvitermní regulátory, prostorová regulace a příslušenství 1 Regulátory druhy a vlastnosti Pro ovládání kotlů PROTHERM pokojovým regulátorem lze použít pouze takový regulátor, který má beznapěťový výstup,
VíceVítězslav Bártl. březen 2013
VY_32_INOVACE_VB08_K Jméno autora výukového materiálu Datum (období), ve kterém byl VM vytvořen Ročník, pro který je VM určen Vzdělávací oblast, vzdělávací obor, tematický okruh, téma Anotace Vítězslav
VícePřevodní (předřadný) transformátor AT-400 NV (AT 400 VA) Obj. č.: 51 13 60. Obsah Strana. 1. Úvod
Převodní (předřadný) transformátor AT-400 NV (AT 400 VA) Obj. č.: 51 13 60 Obsah Strana 1. Úvod... 2 2. Účel použití transformátoru... 3 3. Bezpečnostní předpisy... 4 4. Součásti transformátoru... 5 Přední
VíceBS15 NABÍJEČKA AKUMULÁTORŮ s funkcí nabíjení, udržování a oživování
BS15 NABÍJEČKA AKUMULÁTORŮ s funkcí nabíjení, udržování a oživování Pro olověné akumulátory Při nabíjení startovacích akumulátorů i akumulátorů s hlubokým cyklem dodržujte pokyny uvedené v návodu k obsluze.
VíceOBEC HORNÍ BOJANOVICE obecně závazná vyhláška č. 05/2005
OBEC HORNÍ BOJANOVICE obecně závazná vyhláška č. 05/2005 o stanovení systému shromažďování, sběru, přepravy a třídění, využívání a odstraňování komunálních odpadů vznikajících na území obce Horní Bojanovice,
VíceLEVEL INSTRUMENTS CZ LEVEL EXPERT
LEVEL INSTRUMENTS CZ LEVEL EXPERT s.r.o. Příbramská 1337/9, 710 00 Ostrava Tel.: 599 526 776 Fax : 599 526 777 HOT LINE: 774 464 120 www.levelexpert.cz Návod k instalaci a seřízení Plovákový snímač výšky
VícePracovní návrh. VYHLÁŠKA Ministerstva práce a sociálních věcí. ze dne.2013. o hygienických požadavcích na prostory a provoz dětské skupiny do 12 dětí
Pracovní návrh VYHLÁŠKA Ministerstva práce a sociálních věcí ze dne.2013 o hygienických požadavcích na prostory a provoz dětské skupiny do 12 dětí Ministerstvo práce a sociálních věcí stanoví podle 26
VíceŘada 39 MasterINTERFACE - Vazební člen 0,1-2 - 6 A
Instalační výhoda v typové rozmanitosti EMR šířka 6,2 mm spoří místo Elektromechanické relé 16-pólové propojovací lišty (modrá, černá, červená) zkracují montážní dobu integrované indikační a EMC ochranné
VíceVYHLÁŠKA Č. 51 ze dne 17. února 2006 o podmínkách připojení k elektrizační soustavě
VYHLÁŠKA Č. 51 ze dne 17. února 2006 o podmínkách připojení k elektrizační soustavě Energetický regulační úřad stanoví podle 98 odst. 7 zákona č. 458/2000 Sb., o podmínkách podnikání a o výkonu státní
VíceTest. Kategorie M. 1 Laboratorní měřicí přístroj univerzální čítač (např. Tesla BM641) využijeme například k:
Krajské kolo soutěže dětí a mládeže v radioelektronice, Vyškov 2009 Test Kategorie M START. ČÍSLO BODŮ/OPRAVIL U všech výpočtů uvádějte použité vztahy včetně dosazení! 1 Laboratorní měřicí přístroj univerzální
VícePloché výrobky z konstrukčních ocelí s vyšší mezí kluzu po zušlechťování technické dodací podmínky
Ploché výrobky z konstrukčních ocelí s vyšší mezí kluzu po zušlechťování technické dodací podmínky Způsob výroby Dodávaný stav Podle ČSN EN 10025-6 září 2005 Způsob výroby oceli volí výrobce Pokud je to
VíceMěření základních vlastností OZ
Měření základních vlastností OZ. Zadání: A. Na operačním zesilovači typu MAA 74 a MAC 55 změřte: a) Vstupní zbytkové napětí U D0 b) Amplitudovou frekvenční charakteristiku napěťového přenosu OZ v invertujícím
VícePOHYBLIVÉ PŘÍVODY ENERGIE SIGNALIZAČNÍ A JEŘÁBOVÁ TECHNIKA
POHYBLIVÉ PŘÍVODY ENERGIE SIGNALIZAČNÍ A JEŘÁBOVÁ TECHNIKA OVLÁDACÍ A ŘÍDÍCÍ PRVKY PRO JEŘÁBY KABELOVÉ VLEČKY Pohyblivé přívody energie s pojezdem po ocelovém lanku, C-profilu, I-profilu nebo čtyřhranném
VíceElektrická měření 4: 4/ Osciloskop (blokové schéma, činnost bloků, zobrazení průběhu na stínítku )
Elektrická měření 4: 4/ Osciloskop (blokové schéma, činnost bloků, zobrazení průběhu na stínítku ) Osciloskop měřicí přístroj umožňující sledování průběhů napětí nebo i jiných elektrických i neelektrických
Více4.2.16 Ohmův zákon pro uzavřený obvod
4.2.16 Ohmův zákon pro uzavřený obvod Předpoklady: 040215 Postřeh z minulých měření: Při sestavování obvodů jsme používali stále stejnou plochou baterku. Přesto se její napětí po zapojení do obvodu měnilo.
VíceOdpájecí stanice pro SMD. Kontrola teploty, digitální displej, antistatické provedení SP-HA800D
Odpájecí stanice pro SMD Kontrola teploty, digitální displej, antistatické provedení SP-HA800D Upozornění Teplota trysek je 400 C a v případě nesprávného zacházení s přístrojem může dojít ke zranění, požáru
VícePROUDOVÉ CHRÁNIČE OFI (10 ka)
Proudové chrániče PROUDOVÉ CHRÁNIČE OFI (10 ka) Reagují jak na sinusový střídavý reziduální proud, tak i na pulzující stejnosměrný reziduální proud (typ A) Pro ochranu: před nebezpečným dotykem živých
VíceGIGAmatic. Tenzometrický přetěžovací převodník. 1. Popis 2. 2. Použití 2. 3. Technické informace 2. 4. Nastavení 3. 5. Popis funkce 6. 6.
GIGAmatic Tenzometrický přetěžovací převodník OBSAH 1. Popis 2 2. Použití 2 3. Technické informace 2 4. Nastavení 3 5. Popis funkce 6 6. Zapojení 8 7. Údržba 9 Strana # 1 z 8 Revize: 1.8 Květen 2007 1.
VíceÚČEL zmírnit rázy a otřesy karosérie od nerovnosti vozovky, zmenšit namáhání rámu (zejména krutem), udržet všechna kola ve stálém styku s vozovkou.
4 ODPRUŽENÍ Souhrn prvků automobilu, které vytvářejí pružné spojení mezi nápravami a nástavbou (karosérií). ÚČEL zmírnit rázy a otřesy karosérie od nerovnosti vozovky, zmenšit namáhání rámu (zejména krutem),
VíceProjekt: Inovace oboru Mechatronik pro Zlínský kraj Registrační číslo: CZ.1.07/1.1.08/03.0009
Projekt: Inovace oboru Mechatronik pro Zlínský kraj Registrační číslo: CZ.1.07/1.1.08/03.0009 4.2.3. Valivá ložiska Ložiska slouží k otočnému nebo posuvnému uložení strojních součástí a k přenosu působících
VíceVyhláška č. 294/2015 Sb., kterou se provádějí pravidla provozu na pozemních komunikacích
Změny 1 vyhláška č. 294/2015 Sb. Vyhláška č. 294/2015 Sb., kterou se provádějí pravidla provozu na pozemních komunikacích a která s účinností od 1. ledna 2016 nahradí vyhlášku č. 30/2001 Sb. Umístění svislých
VíceNÁZEV ŠKOLY: Střední odborné učiliště, Domažlice, Prokopa Velikého 640. V/2 Inovace a zkvalitnění výuky prostřednictvím ICT
NÁZEV ŠKOLY: Střední odborné učiliště, Domažlice, Prokopa Velikého 640 ŠABLONA: NÁZEV PROJEKTU: REGISTRAČNÍ ČÍSLO PROJEKTU: V/2 Inovace a zkvalitnění výuky prostřednictvím ICT Zlepšení podmínek pro vzdělávání
VíceNÁVOD K OBSLUZE. Obj. č.: 57 08 22
NÁVOD K OBSLUZE Obj. č.: 57 08 22 Účel použití čerpadla Výkonné a robustní čerpadlo k vyprazdňování zahradních rybníčků, k čerpání vody ze sklepů, plaveckých bazénků, vsakovacích jam nebo ze zaplavených
VíceISŠT Mělník. Integrovaná střední škola technická Mělník, K učilišti 2566, 276 01 Mělník Ing.František Moravec
ISŠT Mělník Číslo projektu Označení materiálu Název školy Autor Tematická oblast Ročník Anotace CZ.1.07/1.5.00/34.0061 VY_32_INOVACE_H.3.03 Integrovaná střední škola technická Mělník, K učilišti 2566,
VíceELEKTRICKÝ SPORÁK B-E-C-6/900 EOH 2/1 NÁVOD PRO OBSLUHU A SERVIS
Elektrické sporáky 1 ELEKTRICKÝ SPORÁK B-E-C-6/900 EOH 2/1 NÁVOD PRO OBSLUHU A SERVIS Elektrické sporáky 2 Všeobecné informace: Vážený zákazníku, děkujeme Vám, že jste si vybral tento spotřebič. Před použitím
VíceÚVOD. V jejich stínu pak na trhu nalezneme i tzv. větrné mikroelektrárny, které se vyznačují malý
Mikroelektrárny ÚVOD Vedle solárních článků pro potřeby výroby el. energie, jsou k dispozici i další možnosti. Jednou jsou i větrné elektrárny. Pro účely malých výkonů slouží malé a mikroelektrárny malých
VíceŘadové svorky TOPJOB @ Řady 2000, 2001, 2002, 2004, 2006, 2010 a 2016
24 Řadové svorky TOPJOB @ Řady 2000, 200, 2002, 2004, 2006, 200 a 206 Připojení/uvolnění vodiče Zkoušení Přímé zasunutí plné vodiče do jednoho průřezu nad a nejméně dvou průřezů pod jmenovitým průřezem
VíceProudový chránič se zásuvkou
http://www.coptkm.cz/ Proudový chránič se zásuvkou Popis zapojení Zásuvka je na vstupu vybavena jističem 10 A. Jednak s ohledem na použitá relé a za druhé z důvodu jištění zásuvkových okruhů většinou jističem
Více
