1 Schöck Tronsole typ Schöck Tronsole typ Schöck Tronsole typ Slouží k přerušení akustických mostů mezi schodišťovou stěnou a podestou. Podesta může být provedena jako monolit nebo jako plně prefabrikovaný prvek. Schodišťová stěna může být zděná nebo z monolitického betonu. TI Schöck Tronsole /C/2016.1/Leden 97

2

3 Schöck Tronsole typ Vlastnosti výrobku Design 5 Vlastnosti výrobku Vážené snížení hladiny akustického tlaku kročejového zvuku L w ** 36 db, odborný posudek č ; (vysvětlení veličiny L w ** viz strana 16) Vysoce kvalitní a účinná elastomerová ložiska Elodur pro bodové podepření Typový armokoš dle typové zkoušky č. S-N/ Jednotná výška prvku pro všechny tloušťky podest Třída požární odolnosti R90 dle požárně-bezpečnostního posudku č. GS 3.2/ Lehký typový armokoš včetně distančních podložek pro snadnou montáž přípojný rámeček k nasunutí vnější stěnové pouzdro typový armokoš s distančními podložkami vnitřní stěnové pouzdro Schöck Tronsole typ : Stěnové pouzdro se skládá z vnější plastové formy vyztužené žebry, vnitřního pouzdra, přípojného rámečku a integrovaných elastomerových ložisek Elodur, která na obrázku nejsou viditelná. Typový armokoš pro zabetonování v podestě lze k prvku přiobjednat. TI Schöck Tronsole /C/2016.1/Leden 99

4 Schöck Tronsole typ Typové varianty Označení Schöck Tronsole typ -V Schöck Tronsole typ -V+V Schöck Tronsole typ -VH+VH Schöck Tronsole typ Part T výztužný profil obepínací třmínek horní výztužný třmínek tvaru U montážní třmínky spodní výztužný třmínek tvaru U Varianty prvku Schöck Tronsole typ Prvek Schöck Tronsole typ je k dispozici v následujících variantách lišících se počtem a druhem elastomerových ložisek Elodur : Směr přenášeného zatížení: Stěnové pouzdro typu -V přenáší kladnou posouvající sílu V Ed,z. Elastomerová ložiska Elodur se nacházejí na spodní ploše stěnového pouzdra prvku Tronsole typ -V. Stěnové pouzdro typu -V+V přenáší kladné a záporné posouvající síly V Ed,z. Elastomerová ložiska Elodur se nacházejí na spodní a horní ploše stěnového pouzdra prvku Tronsole typ -V+V. Stěnové pouzdro typu -VH+VH přenáší kromě posouvajících sil ± V Ed,z také postranní vodorovné síly ± V Ed,y. Elastomerová ložiska Elodur se nacházejí na spodní a horní ploše a také na bocích stěnového pouzdra prvku Tronsole typ -VH+VH. Typový armokoš: Nosný armokoš Schöck Tronsole typ Part T lze přiobjednat. Typové označení stěnového pouzdra - V+V typ směr přenášeného zatížení Typové označení stěnového pouzdra s typovým armokošem - V+V - T typ směr přenášeného zatížení typový armokoš (k přiobjednání) 100 TI Schöck Tronsole /C/2016.1/Leden

5 Schöck Tronsole typ Varianty provádění Monolitická podesta stěnové pouzdro jako ztracené bednění stěnové pouzdro stěnové pouzdro Schöck Tronsole typ : Stěnové pouzdro jako ztracené bednění Schöck Tronsole typ : Stěnové pouzdro jako ztracené bednění; spodní hrana podesty lícuje s přípojným rámečkem stěnového pouzdra. stěnové pouzdro stěnové pouzdro Schöck Tronsole typ : Stěnové pouzdro jako ztracené bednění; spodní hrana podesty je níže než přípojný rámeček stěnového pouzdra. Schöck Tronsole typ : Stěnové pouzdro jako ztracené bednění; spodní i horní hrana podesty je mimo přípojný rámeček stěnového pouzdra. Prefabrikovaná podesta bednění podesty v panelárně bednění bednění dýha nebo plech h = 2 mm Schöck Tronsole typ : Provedení úložné konzoly u plně prefabrikované podesty; tloušťka podesty h = 160 mm prkno h = 22 mm Schöck Tronsole typ : Provedení úložné konzoly u plně prefabrikované podesty; tloušťka podesty h = 180 mm bednění prkno h = 22 mm Schöck Tronsole typ : Provedení úložné konzoly u plně prefabrikované podesty; tloušťka podesty h 200 mm prkno h = 22 mm Schöck Tronsole typ : Provedení úložné konzoly u plně prefabrikované podesty při max. rozdílu mezi tloušťkou podesty a výškou úložné konzoly; tloušťka podesty h 200 mm Varianty provádění Prvek Schöck Tronsole typ lze užít u monolitických i plně prefabrikovaných podest. U monolitických podest slouží stěnové pouzdro prvku Tronsole jako ztracené bednění. U plně prefabrikovaných podest se úložná konzola provede dle pokynů a rozměrových požadavků uvedených v těchto Technických informacích. Po zatvrdnutí betonu se na konzolu nasune stěnové pouzdro prvku Tronsole. TI Schöck Tronsole /C/2016.1/Leden 101

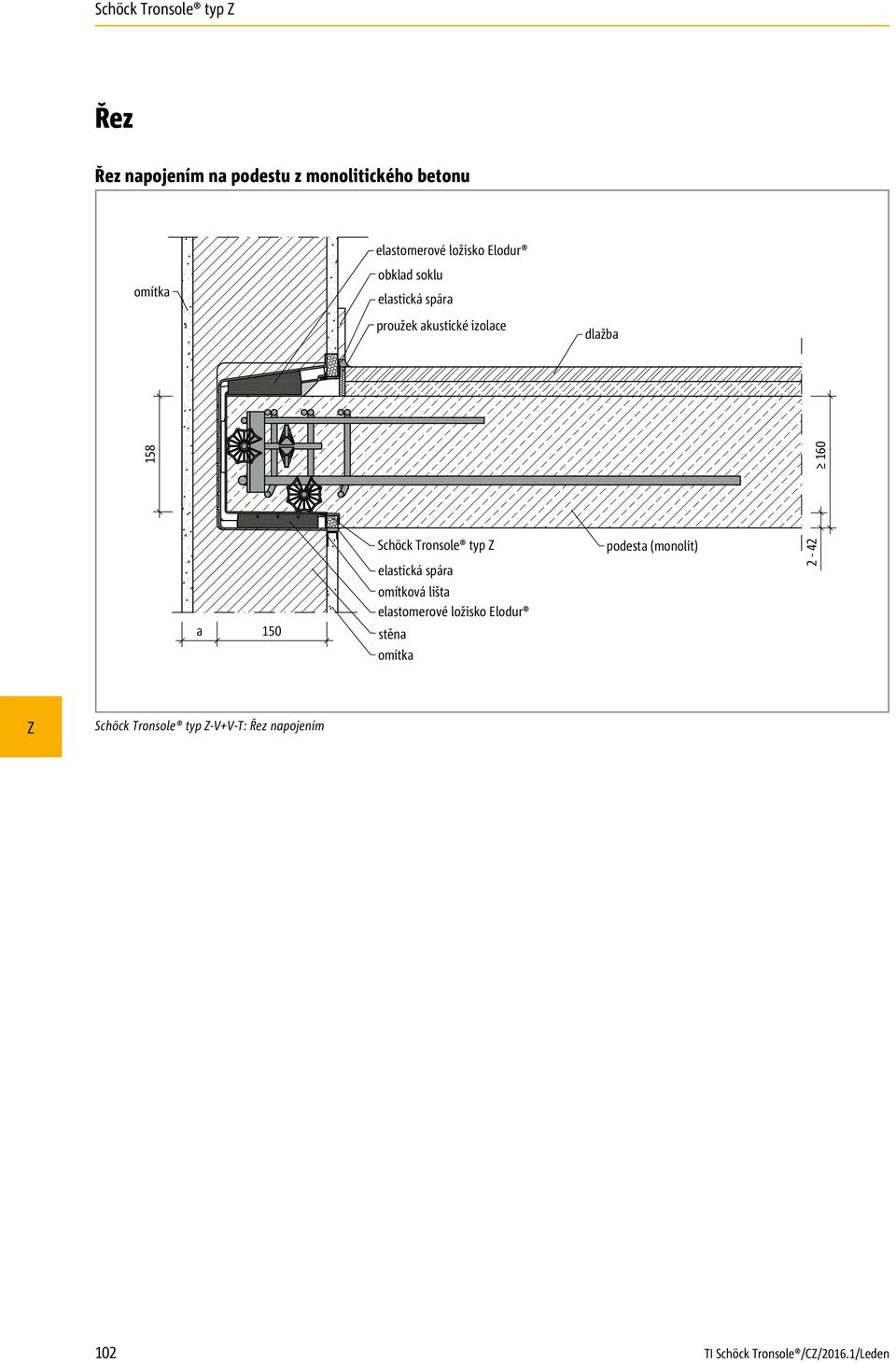

6 Schöck Tronsole typ Řez Řez napojením na podestu z monolitického betonu elastomerové ložisko Elodur omítka obklad soklu elastická spára proužek akustické izolace dlažba 160 a 150 Schöck Tronsole typ elastická spára omítková lišta elastomerové ložisko Elodur stěna omítka podesta (monolit) 2-42 Schöck Tronsole typ -V+V-T: Řez napojením 102 TI Schöck Tronsole /C/2016.1/Leden

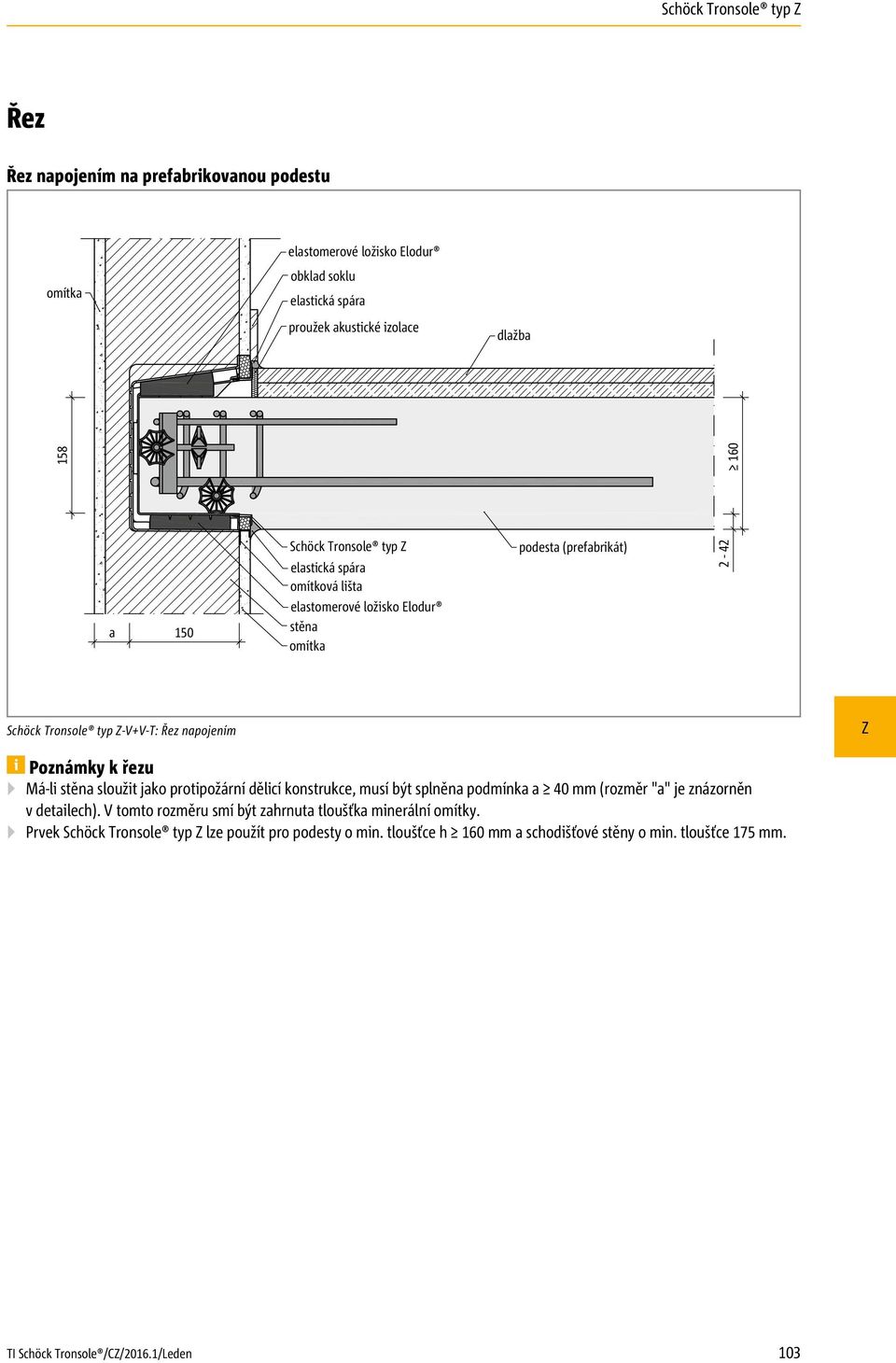

7 Schöck Tronsole typ Řez Řez napojením na prefabrikovanou podestu elastomerové ložisko Elodur omítka obklad soklu elastická spára proužek akustické izolace dlažba 160 a 150 Schöck Tronsole typ elastická spára omítková lišta elastomerové ložisko Elodur stěna omítka podesta (prefabrikát) 2-42 Schöck Tronsole typ -V+V-T: Řez napojením 5 Poznámky k řezu Má-li stěna sloužit jako protipožární dělicí konstrukce, musí být splněna podmínka a 40 mm (rozměr "a" je znázorněn v detailech). V tomto rozměru smí být zahrnuta tloušťka minerální omítky. Prvek Schöck Tronsole typ lze použít pro podesty o min. tloušťce h 160 mm a schodišťové stěny o min. tloušťce 175 mm. TI Schöck Tronsole /C/2016.1/Leden 103

8 Schöck Tronsole typ Uspořádání prvků přerušení deskami Schöck Tronsole typ L-420 hlavní podesta mezipodesta přerušení deskami Schöck Tronsole typ L-250 Schöck Tronsole typ Schöck Tronsole typ Schöck Tronsole typ : Uspořádání prvků půdorys přerušení deskami Schöck Tronsole typ L-420 detail A hlavní podesta mezipodesta přerušení deskami Schöck Tronsole typ L-250 Schöck Tronsole typ Schöck Tronsole typ Schöck Tronsole typ : Alternativní uspořádání prvků půdorys 104 TI Schöck Tronsole /C/2016.1/Leden

9 Schöck Tronsole typ Uspořádání prvků stěna Schöck Tronsole typ schodišťová podesta přerušení deskami Schöck Tronsole typ L-250 Schöck Tronsole typ : Uspořádání prvků detail A 5 Uspořádání prvků Pro dosažení výhodného rozložení sil v podporách doporučujeme čtyřbodové uložení podest na dvou protilehlých stranách resp. ze tří stran. 5 Kombinování jednotlivých typů Pro eliminaci akustických mostů mezi schodišťovou stěnou, rameny a podestami doporučujeme kombinovat prvky Schöck Tronsole typ se spárovými deskami typ L. Tronsole typ L akusticky odděluje schodišťové prvky od schodišťové stěny při zachování tloušťky spáry 15 mm. TI Schöck Tronsole /C/2016.1/Leden 105

10 Schöck Tronsole typ Popis výrobku 42 přípojný rámeček elastomerové ložisko Elodur Schöck Tronsole typ -VH+VH-T: Vodorovný řez přípojný rámeček elastomerové ložisko Elodur elastomerové ložisko Elodur Schöck Tronsole typ -V+V-T resp.typ -VH+VH-T: Svislý řez Schöck Tronsole typ : Boční pohled na betonovou konzolu se zabudovaným armokošem Schöck Tronsole typ : Půdorys betonové konzoly se zabudovaným armokošem Informace o výrobku U prvku Tronsole typ se dosáhne přerušení akustických mostů mezi vnitřním a vnějším stěnovým pouzdrem užitím elastomerových ložisek Elodur. 5 Informace o výrobku Kladná posouvající síla V Ed,z se ve stěnovém pouzdru prvku Tronsole typ přenáší přes dvě elastomerová ložiska Elodur o jednotlivé ploše 110 mm x 80 mm. Přípojný rámeček se nasune na stěnové pouzdro prvku Tronsole typ. Dle odborného posudku č prvek Tronsole typ neovlivňuje hodnoty vzduchové neprůzvučnosti schodišťové stěny. 106 TI Schöck Tronsole /C/2016.1/Leden

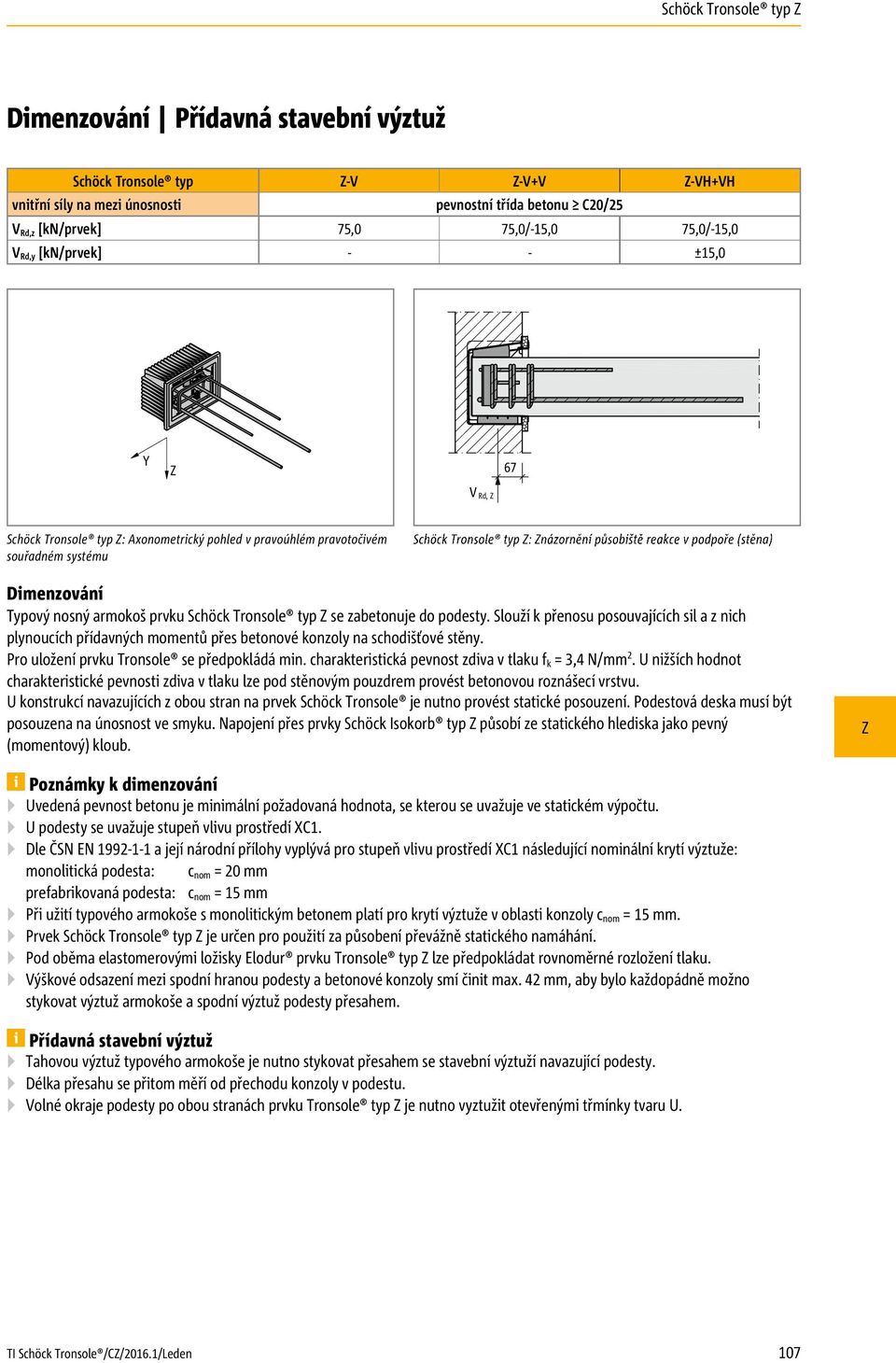

11 Schöck Tronsole typ Dimenzování Přídavná stavební výztuž Schöck Tronsole typ -V -V+V -VH+VH vnitřní síly na mezi únosnosti pevnostní třída betonu C20/25 V Rd,z [kn/prvek] 75,0 75,0/-15,0 75,0/-15,0 V Rd,y [kn/prvek] - - ±15,0 Y 67 V Rd, Schöck Tronsole typ : Axonometrický pohled v pravoúhlém pravotočivém souřadném systému Schöck Tronsole typ : názornění působiště reakce v podpoře (stěna) Dimenzování Typový nosný armokoš prvku Schöck Tronsole typ se zabetonuje do podesty. Slouží k přenosu posouvajících sil a z nich plynoucích přídavných momentů přes betonové konzoly na schodišťové stěny. Pro uložení prvku Tronsole se předpokládá min. charakteristická pevnost zdiva v tlaku f k = 3,4 N/mm 2. U nižších hodnot charakteristické pevnosti zdiva v tlaku lze pod stěnovým pouzdrem provést betonovou roznášecí vrstvu. U konstrukcí navazujících z obou stran na prvek Schöck Tronsole je nutno provést statické posouzení. Podestová deska musí být posouzena na únosnost ve smyku. Napojení přes prvky Schöck Isokorb typ působí ze statického hlediska jako pevný (momentový) kloub. 5 Poznámky k dimenzování Uvedená pevnost betonu je minimální požadovaná hodnota, se kterou se uvažuje ve statickém výpočtu. U podesty se uvažuje stupeň vlivu prostředí XC1. Dle ČSN EN a její národní přílohy vyplývá pro stupeň vlivu prostředí XC1 následující nominální krytí výztuže: monolitická podesta: c nom = 20 mm prefabrikovaná podesta: c nom = 15 mm Při užití typového armokoše s monolitickým betonem platí pro krytí výztuže v oblasti konzoly c nom = 15 mm. Prvek Schöck Tronsole typ je určen pro použití za působení převážně statického namáhání. Pod oběma elastomerovými ložisky Elodur prvku Tronsole typ lze předpokládat rovnoměrné rozložení tlaku. Výškové odsazení mezi spodní hranou podesty a betonové konzoly smí činit max. 42 mm, aby bylo každopádně možno stykovat výztuž armokoše a spodní výztuž podesty přesahem. 5 Přídavná stavební výztuž Tahovou výztuž typového armokoše je nutno stykovat přesahem se stavební výztuží navazující podesty. Délka přesahu se přitom měří od přechodu konzoly v podestu. Volné okraje podesty po obou stranách prvku Tronsole typ je nutno vyztužit otevřenými třmínky tvaru U. TI Schöck Tronsole /C/2016.1/Leden 107

12 Schöck Tronsole typ Přetvoření Přetvoření elastomerového ložiska Elodur prvku Tronsole typ 80,0 70,0 posouvající síla [kn/prvek] 60,0 50,0 40,0 30,0 20,0 Max. V Ek Max. G k 10,0 0, pružná deformace [mm] 5 Poznámky k přetvoření Pružnou deformací se rozumí svislé přetvoření obou spodních elastomerových ložisek Elodur vlivem namáhání svislou posouvající silou. Max. V Ek = Max. V Ed /γ, kde γ = 1,4 γ = 1,4 platí za předpokladu, že Max. V Ed je tvořena ze dvou třetin vlastní tíhou a z jedné třetiny užitným zatížením. Pak je Max. V Ek maximální působící zatížení v mezním stavu použitelnosti; maximální vlastní tíha je Max. G k = 2/3 Max. V Ek. 108 TI Schöck Tronsole /C/2016.1/Leden

13 Schöck Tronsole typ Prefabrikované konstrukce Schöck Tronsole typ : Rozměry konzoly pro uložení podesty při výrobě v panelárně 5 Prefabrikované konstrukce Pro rozměry konzol prefabrikovaných podest pro uložení ve stěnovém pouzdře prvku Tronsole typ platí všeobecné tolerance dle normy ČSN EN , třída přesnosti c. V délce konzoly 152 mm je zahrnuta spára tloušťky 15 mm mezi schodišťovou stěnou a podestou v úsecích navazujících na konzoly. Při provádění podest s typovým armokošem prvku Tronsole typ je pro zajištění náležitého krytí výztuže konzol nutno užít distanční podložky. Požární bezpečnost Dle německé národní normy DIN , tabulka 5 není nutno zohledňovat spáry do tloušťky a 30 mm. Plochy podesty v oblastech sousedících se stěnou jsou považovány za plochy bez působení plamene, jelikož konzoly tvoří z tepelně-technického hlediska se schodišťovou stěnou jeden celek. 5 Požární bezpečnost Min. vzdálenost u = 35 mm mezi osou spodní nosné výztuže a spodní hranou konzoly je při použití typového armokoše Tronsole typ, kde c v,l /2 = 43 mm, zaručena. Navazující konstrukce musí splňovat stejné normové požadavky na požární odolnost jako oblast jejich napojení. Při dimenzování železobetonových desek z hlediska požární bezpečnosti je nutno postupovat dle ČSN EN a její národní přílohy. Má-li stěna sloužit jako protipožární dělicí konstrukce, musí být splněna podmínka a 40 mm (rozměr "a" je znázorněn v detailech). V tomto rozměru smí být zahrnuta tloušťka minerální omítky. TI Schöck Tronsole /C/2016.1/Leden 109

14 Schöck Tronsole typ Použité materiály Materiály a stavební hmoty Schöck Tronsole typ materiál vnější stěnové pouzdro PS vnitřní stěnové pouzdro PS vložka z pěnového PE pěnový PE dle ČSN EN rozkládací plastový profil ABS dle ČSN EN přípojný rámeček pěnový PE dle ČSN EN elastomerové ložisko polyuretan dle ČSN EN výztuž typového armokoše betonářská ocel B500B dle DIN výztužný profil S 235 JR 110 TI Schöck Tronsole /C/2016.1/Leden

15 Schöck Tronsole typ Montážní návod pro zabudování v monolitické konstrukci na stavbě > 5 C + Typ A B 25 mm 4A 4B TI Schöck Tronsole /C/2016.1/Leden 111

16 Schöck Tronsole typ Montážní návod pro zabudování v monolitické konstrukci na stavbě 5 B A 6A 6B 7 h 1. a a TI Schöck Tronsole /C/2016.1/Leden

17 Schöck Tronsole typ Montážní návod pro zabudování v monolitické konstrukci na stavbě x Typ L x 30 mm l0 x 14 TI Schöck Tronsole /C/2016.1/Leden l

18 Schöck Tronsole typ Montážní návod pro zabudování v monolitické konstrukci na stavbě A B TI Schöck Tronsole /C/2016.1/Leden

19 Schöck Tronsole typ Montážní návod pro zabudování v panelárně l0 + l y y h h x x 3A 3B y y 7 h h x 3C x 3D h = mm x = 252 mm y = 152 mm 8 4 TI Schöck Tronsole /C/2016.1/Leden 9 115

20 Schöck Tronsole typ Montážní návod pro zabudování v panelárně 10 + Typ TI Schöck Tronsole /C/2016.1/Leden

21 Schöck Tronsole typ Montážní návod pro zabudování prefabrikátu na stavbě Typ -V Typ -V+V Typ -VH+VH + Typ 1 > 5 C TI Schöck Tronsole /C/2016.1/Leden 117

22 Schöck Tronsole typ Montážní návod pro zabudování prefabrikátu na stavbě x 30 mm x + Typ L 6 11 x TI Schöck Tronsole /C/2016.1/Leden

23 Schöck Tronsole typ Montážní návod pro zabudování prefabrikátu na stavbě TI Schöck Tronsole /C/2016.1/Leden 119

24 Schöck Tronsole typ 3 Kontrola správného postupu návrhu Odpovídá geometrie schodišťové konstrukce, která má být akusticky přerušena, rozměrům prvku Schöck Tronsole typ? Byly stanoveny návrhové hodnoty vnitřních sil působících na prvek pro izolaci proti kročejovému zvuku Schöck Tronsole? Byla u konstrukcí navazujících na prvek Schöck Tronsole typ dodržena minimální pevnostní třída betonu C20/25? Byly vyjasněny požadavky na požární odolnost a jsou uvedeny v projektové dokumentaci? Pokud je prvek Schöck Tronsole typ určen pro stěny sloužící jako protipožární dělicí konstrukce, musí jejich tloušťka (včetně vnější omítky) činit min. 190 mm. Je tato podmínka dodržena? Byl okraj podestové desky namáhaný silou V Ed posouzen na únosnost ve smyku? Bylo zohledněno předpokládané vodorovné zatížení resp. nadzvedávající síly, které lze přenést prvkem Schöck Tronsole typ? 120 TI Schöck Tronsole /C/2016.1/Leden
