1 FRANK Technologie pro stavení průmysl Stavební akustika Izolace proti kročejovému hluku, akustické oddělení

2 Max Frank GmbH & Co. KG Mitterweg Leiblfi ng Německo Tel Fax info@maxfrank.de 2

3 Obsah Přehled výrobků Akustické oddělení podest a ochozů Egcotritt smykový trn s akustickým oddělením Použití Navrhování Přídavná stavební výztuž Montážní návody Egcotritt light Navrhování podestové ložisko Přehled typů Navrhování Rozměry Montážní návod Uložení schodišťových ramen s akustickým oddělením.. 26 Egcostep uložení schodišťových ramen Rozměry Přídavná stavební výztuž Egcoscal ložiska pro schodišťová ramena Typy: S-Form, F-Form, TD a FDPL Technologie pro stavení prů mysl 3

4 FRANK stavební akustika Izolace proti kročejovému hluku, akustické oddělení Touha po tichu uvnitř obytných budov a požadavky uživatelů a stavebníků na zvukovou izolaci se v posledních letech stále zvyšují. Jako velký úkol pro projektování a výstavbu bytových objektů se ukazuje snížení kročejového hluku. Verlag Bau + Technik GmbH 4

5 FRANK stavební akustika Požadavky týkající se zvukové izolace by měly být zadány už ve fázi zadávací projektové dokumentace. Minimální požadavky stavebních předpisů na zvukovou izolaci stanoví DIN V této brožuře popisujeme a předkládáme projektantům naše výrobky, které splňující tyto náročné požadavky. Technologie pro stavení prů mysl 5

6 Přehled výrobků Egcoscal FDPL distanční deska Egcoscal nebo Egcostep Egcoscal TD trn pro zajištění schodišťového ramene nebo Egcotritt Pro redukci přenosu kročejového hluku ve schodišti nabízí FRANK pro akustické oddělení podest smykové trny Egcotritt a podestová ložiska. Tyto výrobky nacházejí použití v monolitické i prefabrikované stavební konstrukci. K akustickému oddělení schodišťových ramen od podest nabízí FRANK rovněž řešení pro monolit a prefabrikovaná schodišťová ramena: akusticky oddělující prvky Egcostep nebo ložiska pro schodišťová ramena Egcoscal. 6

7 Přehled výrobků Akustické oddělení podest a ochozů Smykový trn Egcotritt pro akustické oddělení podest od stěn schodiště, při vysokých požadavcích na útlum kročejového hluku (stěny předcházejí před betonáží monolitických/montáží prefabrikovaných podest). Strana 9 Monolitické podesty Prefabrikované podesty Typ Egcotritt O Egcotritt O± Egcotritt F Egcotritt F± Směr zatížení Podestové ložisko pro akustické oddělení podest (stěny u monolitických podest předcházejí, stěny u prefabrikovaných podest jsou budovány současně). Strana 20 Monolitické podesty Prefabrikované podesty Typ O V± O H± O L O F V± F H± F Směr zatížení Akustické oddělení schodišťových ramen Strana 27 Strana 31 Egcostep = propojovací prvek mezi schodišťovým ramenem a podestou, se zvukovou izolací. Akusticky odděluje schodišťové rameno a podestu v monolitických konstrukcích. Egcoscal TD = smykový trn pro akustické oddělení schodišťového ramene a základové desky (a za-jištění jejich vzájemné polohy). Strana 30 Strana 31 Egcoscal FDPL = distanční deska pro zajištění spáry mezi schodišťovým ramenem/podestou a stěnou před znečištěním. Egcoscal = prvek pro akustické oddělení schodišťového ramene a podesty u prefabrikovaných konstrukcí. Technologie pro stavení prů mysl 7

8 Akustické oddělení podest a ochozů FRANK Egcotritt akustické oddělení podest 32 db Podesta s Egcotrittem FRANK akustické oddělení podest 27 db Podesta s 8

9 Egcotritt smykový trn s akustickým oddělením Egcotritt smykový trn s vynikajícím útlumem kročejového hluku Systém Egcotritt se skládá ze smykového trnu a akustického boxu. Slouží k akustickému oddělení stavebních dílů jako jsou schodišťové podesty, ochozy a podepřené balkóny. Toto akustické oddělení důsledně zabraňuje šíření zvukových vln v nosných stavebních dílech. Konstrukce trnů umožňuje tloušťku izolační spáry až 100 mm, čímž se minimalizují tepelné mosty. Vynikající hodnoty útlumu kročejového hluku (ΔL W = až 32 db) vyzdvihují Egcotritt oproti jiným konstrukcím. Trnový systém Egcotritt má osvědčení DIBt a certifi kát TZÚS, splňuje nejvyšší požadavky na únosnost a životnost. Tím zaručuje nejvyšší bezpečnost pro projektování. Přednosti systému Egcotritt od firmy FRANK Útlum kročejového hluku ΔL W až 32 db 1) u schodišťových ramen, ochozů, podepřených balkónů, atd. Obecné stavební osvědčení DIBt, certifi kát TZÚS Šířka spáry až 100 mm, únosnost až 37 kn Třída požární odolnosti F120 2) Pro prefabrikáty Díky různým konstrukčním variantám tohoto trnového systému je možné jeho použití jak v monolitech, tak v prefabrikátech. Trn v obou případech neprochází bedněním. 1) Útlum kročejového hluku (dle DIN EN ISO 140-8) až 32 db dle protokolu o zkoušce z od SG-Bauakustik, Mühlheim nad Ruhrem. 2) Požární odolnost F120 dle DIN podle požárně technického posudku 6594/2012 ze , MPA Braunschweig Pro monolity Technologie pro stavení prů mysl 9

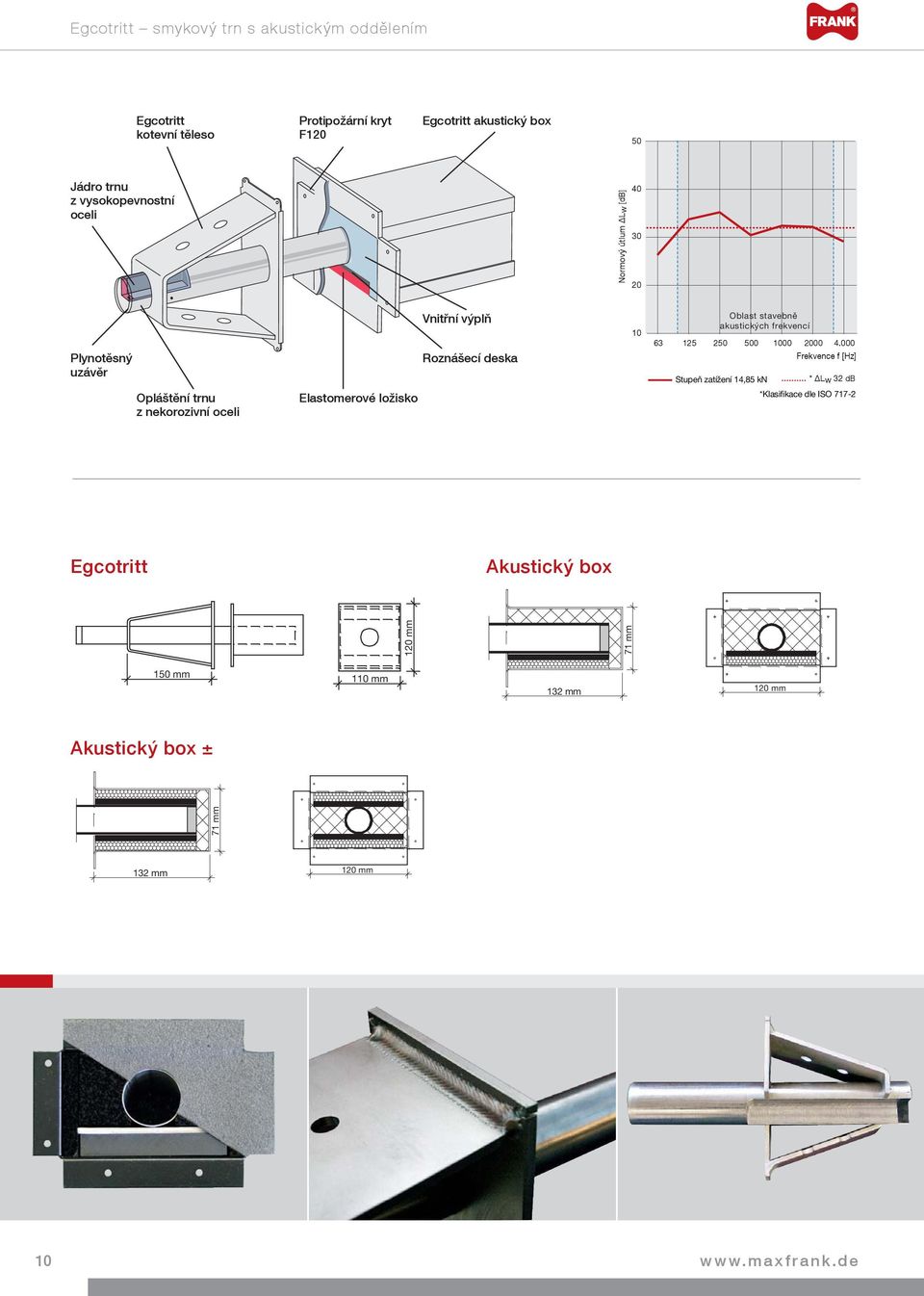

10 Egcotritt smykový trn s akustickým oddělením Egcotritt kotevní těleso Protipožární kryt F120 Egcotritt akustický box 50 Jádro trnu z vysokopevnostní oceli Normový útlum Lw [db] Plynotěsný uzávěr Vnitřní výplň Roznášecí deska Egcotritt Akustický box 120 mm 71 mm 0 mm 110 mm 132 mm 120 mm Akustický box ± 71 mm Frekvence f [Hz] Lw 32 db Opláštění trnu z nekorozivní oceli Elastomerové ložisko * 132 mm 120 mm 10

11 Egcotritt příklady použití Egcotritt v točitých schodištích Egcotritt v ochozech (loubí) Egcotritt - uspořádání v podestách * Egcotritt ± Technologie pro stavení prů mysl 11

12 Egcotritt O a Egcotritt F navrhování Egcotritt O pro monolitické podesty / Egcotritt F pro prefabrikované podesty Návrhové hodnoty únosností V Rd Spára Tloušťka V stavebního dílu Rd Výztuž z [mm] h [mm] [kn] A sx A sy Uložení akustického boxu , , , ,3 z , , ,3 4 Ø 12 4 Ø 12 h , ,5 A sx ,3 A sy , ,0 Beton C20/25, přídavná stavební výztuž viz str. Požární odolnost F120 je možná při použití protipožární manžety FRANK. Únosnost akustického boxu při nepřímém uložení Vzdálenost od okraje V Rd Výztuž b [mm] [kn] A sx A sy Uložení akustického boxu 80, ,1 b b h ,6 4 Ø 12 2 Ø ,3 b ,3 h b Certifikát TZÚS č , Zulassung DIBt Z

13 Návrh: Egcotritt O± a Egcotritt F± Egcotritt O± pro monolitické podesty / Egcotritt F± pro prefabrikované podesty pro pozitivní a negativní zatížení Návrhové hodnoty únosností V Rd Tloušťka Spára V stavebního dílu Rd Výztuž z [mm] h [mm] [kn] A sx A sy Uložení akustického boxu ± 34,8 180 ± 37, ± 34,8 180 ± 37,3 z 160 ± 34, ± 35, ± 31,3 4 Ø 12 4 Ø 12 h ± 28, ± 25, ± 23,3 A sx A sy ± 21, ± 20,0 Beton C20/25, přídavná stavební výztuž viz str. Požární odolnost F120 je možná při použití protipožární manžety FRANK. Při změně znaménka posouvající síly je nutné vzít v úvahu s tím spojenou změnu deformace elastomeru. Únosnost akustického boxu při nepřímém uložení pro h 2b + 70 mm Vzdálenost od okraje V Rd Výztuž b [mm] [kn] A sx A sy Uložení akustického boxu 80 ±,0 90 ± 22,1 b b h 100 ± 30,6 4 Ø 12 2 Ø ± 37,3 b 120 ± 37,3 h b Certifikát TZÚS č , Zulassung DIBt Z Technologie pro stavení prů mysl 13

14 Návrh: Egcotritt rozměry, konstrukční zásady Rozměry stavebních dílů a rozteče trnů Minimální rozměry stavebních dílů při Kotevní těleso trnu/ pouzdra [mm] Akustický box [mm] Osová rozteč přídavné stavební (závěsné) výztuže (vnitřní pár) Minimální tloušťka připojovaných stavebních dílů Minimální vzdálenost od povrchu dílu ve směru namáhání Minimální osová rozteč pro návrh z tabulek Minimální osová rozteč u desek (pro návrh výpočtem) Minimální boční vzdálenost od okraje a Bew 114 a Bew 137 h min 160 h min, centr. 240 h min, excentr. 200 a R1 = 0,5 x h min 80 a R1 1 e = 3,0 x d m + a Bew 462 e = 3,0 x d m + a Bew 725 e min = 1,5 x h min 240 e min = 1,5 x h min 360 a r = 0,75 x h min 120 a r = 0,75 x h min 180 Přídavná stavební výztuž viz strana Excentrické uložení akustického boxu V Ed V Ed hmin [a ] [a ] Centrické uložení akustického boxu a R1 a b w Minimální tloušťka stěny (b w ) 0 mm 14

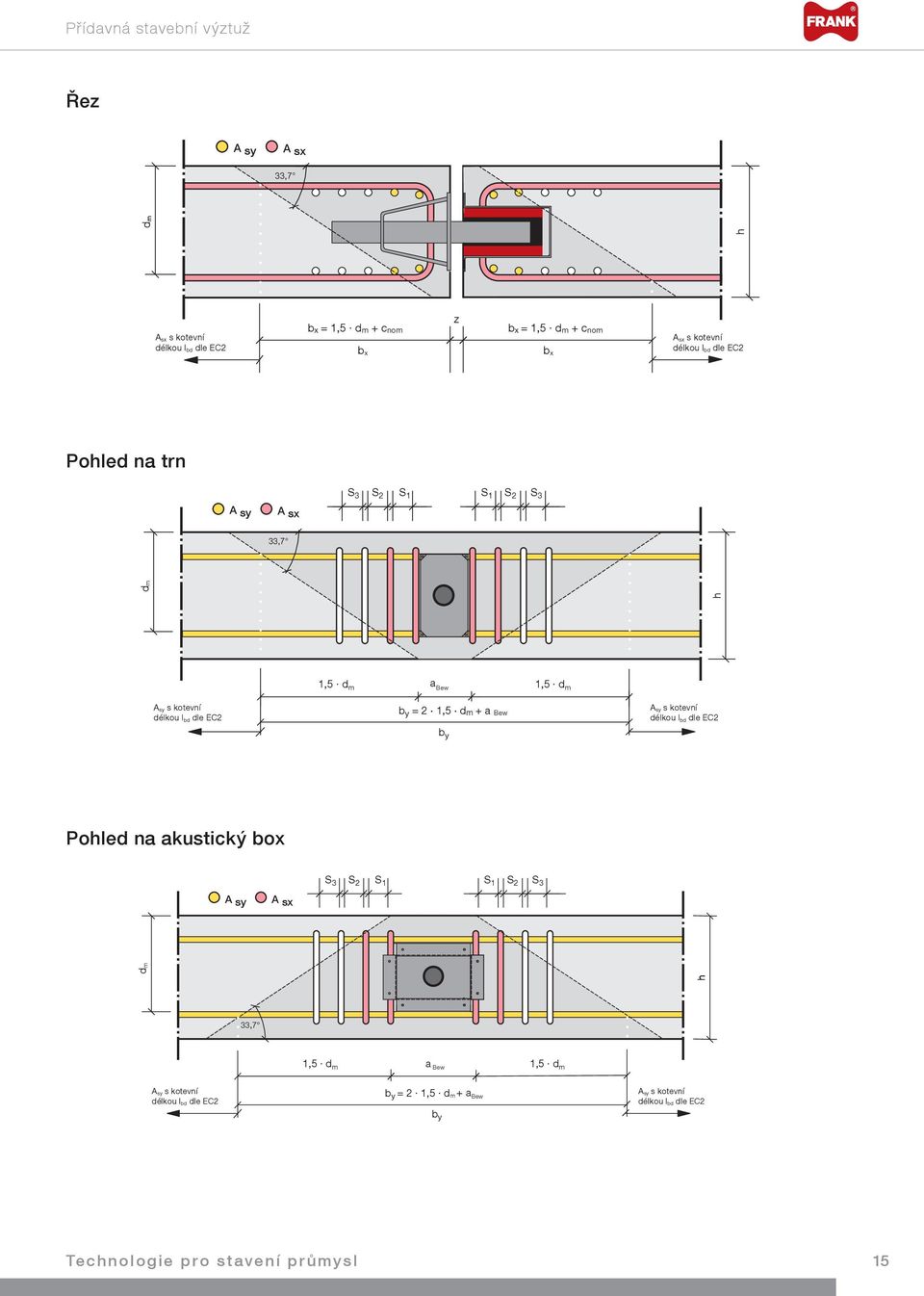

15 Přídavná stavební výztuž Řez A sy A sx 33,7 h dm Asx s kotevní délkou lbd dle EC2 b x = 1,5 dm + c nom b x z b x = 1,5 d m + c nom b x Asx s kotevní délkou lbd dle EC2 Pohled na trn S 3 S 2 S 1 S 1 S 2 S 3 A sy A sx 33,7 h dm Asy s kotevní délkou lbd dle EC2 1,5 d m a Bew 1,5 d m b y = 2. 1,5. d m + a Bew b y Asy s kotevní délkou lbd dle EC2 Pohled na akustický box S 3 S 2 S 1 S 1 S 2 S 3 A sy A sx h d m 33,7 1,5 d m a Bew 1,5 d m Asy s kotevní délkou lbd dle EC2 b y = 2 1,5 dm + a Bew b y Asy s kotevní délkou lbd dle EC2 Technologie pro stavení prů mysl

16 Montážní návod: Egcotritt O varianta pro monolity 1 top! 2 A B top 3 4 Deska z minerální vlny ρ 3! 5 6 Montážní návody ke stažení najdete na naší internetové stránce

17 Montážní návod: Egcotritt F varianta pro prefabrikáty Deska z minerální vlny ρ 3! F120 5 top! 6 top top Tyto montážní návody platí pouze jako doporučení. Nenahrazují odborné znalosti, které jsou potřebné pro montáž. Návody jsou sestavovány na základě nejnovějšího stavu techniky a jsou průběžně aktualizovány. Vyhrazujeme si tedy právo na případné technické změny bez předcházejícího informování zákazníků. Aktuálně platnou verzi naleznete na naší webové stránce pod: Pro případné obchodní případy platí naše obecné obchodní podmínky. Technologie pro stavení prů mysl 17

18 Egcotritt light smykový trn s akustickým oddělením Egcotritt light Ochrana proti kročejovému hluku v točitých schodištích, schodišťových podestách a ramenech. Třída požární odolnosti F120 2) ve spojení s protipožární manžetou FRANK Útlum kročejového hluku ΔL W až 32 db 1) Typová statika dle EC2 Trn Ø 34 mm, délky 400 mm 1) Útlum kročejového hluku (DIN EN ISO 140-8) ΔL W až 32 db dle Zkušební zprávy (Prüfbericht) z od SG-Bauakustik, Mühlheim nad Ruhrem. 2) Třída požární odolnosti F120 (DIN ) dle Požárně technického posudku 6594/2012 ze dne od MPA Braunschweig Monolitické podesty / ramena Egcotritt light O pro vyzdívané stěny Akustický box je zazděn (zabetonován ve vynechávce) ve zdivu stěny. Egcotritt light OB pro betonové stěny Akustický box je opatřen límcem pro přibití na bednění betonové monolitické stěny. Prefabrikované podesty / ramena Egcotritt light F pro betonové a vyzdívané stěny Akustický box (jehož součástí je trn) je následně zabetonován ve vynechávce stěny. Kluzné pouzdro trnu je osazeno v prefabrikátu podesty. Pro osazení akustického boxu je nutná vynechávka ve stěně. Egcotritt light FB pro betonové a vyzdívané stěny Akustický box (jehož součástí je trn) je následně zabetonován ve vynechávce stěny. Kluzné pouzdro trnu je osazeno v prefabrikátu podesty. Pro osazení akustického boxu je nutná vynechávka ve stěně. Rozměry stavebního dílu / minimální rozteč l Minimální rozteč: e min = 310 mm Minimální tl. desky: h min = 160 mm Délka trnu: l = 400 mm Akustický box je vždy osazen ve stěně emin /2 emin hmin /2 hmin /2 h min z 18

19 Egcotritt light navrhování Egcotritt light pro monolity a prefabrikáty Návrhové podklady: DIN EN 1992 (Národní příloha Německo), DIN EN 1993, DAfStb-sešit 346, Odborný posudek (Gutachten) Eligehausen ze 12/2004. Základní data a rozměry Typ trnu Egcotritt light Ø trnu [mm] 34 Délka trnu [mm] 400 Minimální tl. desky h min [mm] 160 (c nom = 2,5 cm) 200 (c nom = 3,5 cm) Minimální rozteč e min [mm] 310 d st [mm] 50 Návrhové hodnoty únosností pro ocel z [mm] V Rd, S [kn] 0 37,3* 10 37,3* 20 37,3* 30 37,3* 40 35, , ,1 * Určující je zde únosnost elastomeru Návrhové hodnoty únosností v betonu c nom = 2,5 cm (v interiéru) c nom = 3,5 cm (interiér F90, exteriér F90) Tloušťka desky [mm] Třída betonu C20/25 C25/30 C30/37 V Rd, B Pos. 1 Pos ,6 17,5 19,2 2ø10 ø ,1 19,3 21,2 2ø10 ø ,7 21,1 23,3 2ø10 ø10 24,8 27,9 30,8 2ø12 ø ,2 22,8 25,2 2ø10 ø10 26,7 30,1 33,2 2ø12 ø ,5 32,2 35,6 2ø12 ø12 36,2 40,8 44,9 2ø14 ø ,3 34,3 38,0 2ø12 ø12 38,3 43,2 47,7 2ø14 ø14 * Uváděná výztuž se uloží jak nahoře, tak i dole. Určující je ta nižší z hodnot únosností ocele a v betonu. * Tloušťka desky [mm] Třída betonu C20/25 C25/30 C30/37 V Rd, B Pos. 1 Pos ,2 19,4 21,3 2ø10 ø10 23,1 25,9 28,5 2ø12 ø ,8 21,1 23,3 2ø10 ø10 24,9 28,1 30,9 2ø12 ø ,8 30,2 33,3 2ø12 ø12 34,1 38,4 42,3 2ø14 ø ,6 32,3 35,7 2ø12 ø12 36,3 40,9 45,1 2ø14 ø14 * Přídavná stavební výztuž Pos.1 Pos.2 Pos.1 Pos.2 A sx (5) d st c nom Pos.2 d d d 2 d 2 33,7 33,7 Pos.1 A sy s kotevní délkou l bd dle EC2 b y =2. 1,5. (d-d 2 )+d st Asy s kotevní délkou l bd dle EC2 b x =1,5. (d-d 2 )+c nom A sx s kotevní délkou l bd dle EC2 Technologie pro stavení prů mysl 19

20 podestové ložisko podestové ložisko zabraňuje nežádoucím přenosům kročejového hluku ve schodištích tím, že podestu akusticky důsledně odděluje od ostatních nosných stavebních dílů ve schodišti. Útlum kročejového hluku ΔL W až 27 db 1) Třída požární odolnosti F90 2) Typová statika dle EC2 Elastomerové ložisko s obecným stavebním osvědčením od DIBt 1) Útlum kročejového hluku (DIN EN ISO 140-8) ΔL W až 27 db dle Zkušební zprávy (Prüfbericht) z od SG-Bauakustik, Mühlheim nad Ruhrem. 2) Třída požární odolnosti F90 (DIN ) dle Požárně technického posudku 23113/2007 ze dne od MPA Braunschweig Výztužný armokoš Horní elastomerové ložisko pouze u typu ± Elastomerové ložisko Oddělovací skříň Montážní blok (dodává se včetně připevňovacího materiálu) Montážní pásky pro jednoduchou demontáž montážního bloku Lw [db] Lw 27 db akustických frekvencí Frekvence [Hz] * 20

21 přehled typů Monolitické podesty Prefabrikované podesty Typ O V± O H± O L O F V± F H± F Směr zatížení Max. posouvající síla V Rd [kn]* 76,4 76,4 /-14,5 76,4 /-14,5 2,8 76,4 76,4 /-14,5 76,4 /-14,5 Max. vodorovná síla H [kn]* Rd ± 36,2 ± 36,2 Tloušťka podesty 160 mm 160 / 180 / 200 mm * viz návrhová tabulka na straně 23 V± Zatížení je převedeno do stěny přes konzolu a elastomerové ložisko. Při proměnném zatížení (pozitivním a negativním) jsou v prvku osazena elastomerová ložiska dole i nahoře. U variantního typu H± jsou vodorovné síly až do velikosti ± 36,2 kn zachyceny eleastomery po stranách prvku Technologie pro stavení prů mysl 21

22 navrhování půdorys Řez 1 z 274 A SX = 4 Ø h 123 mm cn om LO půdorys 1 z 548 A SX = 8 Ø

23 navrhování Návrhové hodnoty svislých únosností (na posouvající sílu) úložné konzolky [kn] V Rd [kn] Spára z* [mm] C20/25 C25/30 C30/37 A SX = 2Ø10 A SX = 4Ø12 A SX = 2Ø10 A SX = 4Ø12 A SX = 2Ø10 A SX = 4Ø ,4 76,4 50,3 56, ,5 75,2 45,7 51, ,3 71,3 41,8 76,4 46,9 76, ,4 68,3 39,4 44, ,1 65,7 37,9 42,5 * spára mezi podestou a stěnou c nom = 20 mm; smykové třmeny 3ø8 dle níže uvedené skici V Rd negativní a H Rd viz tabulka na straně 21 výztužný koš úložné konzolky Pohled A SX = 4 Ø 12 Ø 8 Řez Technologie pro stavení prů mysl 23

24 rozměry Úložná konzolka jako součást prefabrikované podesty z h z = spára mezi podestou a stěnou F (varianta pro prefabrikáty) rozměry Příčný řez Vodorovný řez Čelní pohled Prefabrikát výška konzolky h = 160 mm Prefabrikát výška konzolky h = 180 mm Prefabrikát výška konzolky h = 200 mm F (varianta pro prefabrikáty) rozměry Příčný řez Vodorovný řez Čelní pohled Monolit výška konzolky h = 160 mm LO výška konzolky h = 160 mm

25 Montážní návod: O varianta pro monolity 1 2 top h top 5 6 Montážní návody ke stažení najdete na naší internetové stránce Tento montážní návod platí pouze jako doporučení. Nenahrazuje odborné znalosti, které jsou potřebné pro montáž. Návod je sestavován na základě nejnovějšího stavu techniky a je průběžně aktualizován. Vyhrazujeme si tedy právo na případné technické změny bez předcházejícího informování zákazníků. Aktuálně platnou verzi naleznete na naší webové stránce pod: Pro případné obchodní případy platí naše obecné obchodní podmínky. Technologie pro stavení prů mysl 25

26 Akustické oddělení schodišťových ramen Egcostep připojení schodišťových ramen se zvukovou izolací Připojení ramene k prefabrikované (vč. filigránové) nebo monolitické stropní desce 14 db Egcoscal schodišťové ložisko Akustické oddělení prefabrikovaných schodišťových ramen 31 db Egcoscal TD pro zajištění paty schodiště 26

27 Egcostep připojení schodišťových ramen se zvukovou izolací Egcostep připojení schodišťových ramen se zvukovou izolací Egcostep akusticky odděluje schodišťové rameno od schodišťové podesty a redukuje kročejový hluk v prostoru schodiště. Útlum kročejového hluku až 14 db 1) Třída požární odolnosti F90 Typová statika podle EC2 Pro monolitická i prefabrikovaná schodišťová ramena Standardní délka 1,2 m, lze zkrátit na 0,9 m Atypické délky do 1,7 m 1) Útlum kročejového hluku (DIN EN ISO 140-8) ΔL W až 14 db dle Zkušební zprávy (Prüfbericht) z od SG-Bauakustik, Mühlheim nad Ruhrem. 2) Třída požární odolnosti F90 (DIN ) dle Požárně technického posudku 3271/2008 ze dne od MPA Braunschweig Přehled typů Typ S 4 Typ S 6 Typ S 8 Délka prvku [mm] Tloušťka podesty [mm] Výztuž prvku [Ø] Moment M Ed * [knm] Návrhové únosnosti vodorovná H Rd [kn] svislá V Rd [kn] Egcostep S4 4 Ø 6 0,85 9,2 35,2 Egcostep S , 180, 200, 220, 6 Ø 6 1,27 9,2 52,8 250 Egcostep S8 8 Ø 6 1,69 9,2 70,3 * Při návrhu věnujte pozornost ohybovému momentu. Prvky k dodání v délkách až mm. Technologie pro stavení prů mysl 27

28 32 Egcostep rozměry Vodorovné háky Vodorovné háky Typ S4: smyková výztuž 4Ø6 mm Typ S6: smyková výztuž 6Ø6 mm Typ S8: smyková výztuž 8Ø6 mm

29 Egcostep přídavná stavební výztuž Pos.6 Pos.7 Pos.4 Pos.4 Pos.3 Pos.5 Pos.1 Pos.6 Pos.3 Pos.7 Pos.5 Pos.1 Pos.2 Pos.1 Pos.5 Pos.4 Pos.3 Pos.2 Pos.5 Pos.1 Pos. 1 Lemovací třmeny nebo sítě* Pos. 2 Lemovací třmeny ohnuté jako závěsná výztuž* Pos. 3 Spodní vrstva výztuže schodišťového ramene ohnutá jako závěsná výztuž* Pos. 4 Horní vrstva výztuže* Pos. 5 Příčné smyk. třmeny 2 Ø 6 Pos. 6 Výztužné vložky Ø 8 Pos. 7 Výztuž prvku Egcostep * dle statického návrhu Egcostep montážní návod mm Technologie pro stavení prů mysl 29

30 Egcoscal ložisko pro schodišťová ramena Egcoscal ložisko pro schodišťová ramena Schodišťové ložisko Egcoscal slouží jako akustické oddělení schodišťových ramen. Použitím ložiska Egcoscal se dosahuje útlumu kročejového hluku ΔL W až 31 db. Ložisko Egcoscal S se používá pro akustické oddělení podest od schodišťových ramen. Pro akustické oddělení paty schodiště (první schod nad základovou deskou) se používá akustické ložisko Egcoscal F. Pro zajištění polohy paty schodišťového ramene se používá zajišťovací smykový trn Egcoscal TD. Spára mezi schodišťovým ramenem a stěnou se ochrání proti znečištění distanční deskou FDPL. Akustický útlum ΔL W = až 31 db* Lze zvolit ložiska pro různé stupně zatížení Požární odolnost: třída materiálu B1 dle DIN 4102 * Útlum kročejového hluku (DIN EN ISO 140-8) ΔL W až 31 db dle Zkušební zprávy (Prüfbericht) ze od SG-Bauakustik, Mühlheim nad Ruhrem. Útlum kročejového hluku v závislosti na zatížení V případě ložiska Egcoscal S máte možnost volit mezi různými stupni zatížení s cílem dosáhnout optimálního útlumu kročejového hluku. Jak přetížení, tak i malé zatížení elastomeru snižují hodnotu útlumu hluku. Akustické oddělení prefabrikovaných schodišťových ramen a stropů (podest) prvkem Egcoscal malé zatížení Egcoscal TD pro zajištění paty schodiště 31 db velké zatížení 30

31 Egcoscal ložiska pro schodišťová ramena Schodišťové ložisko Egcoscal S - Form K akustickému oddělení stavebních dílů. Flexibilní tvar, upravitelná délka. Útlum kročejového hluku ΔL W až 31 db Typ Egcoscal S Zatížení V Rozměry d [kn/prvek] Délka [mm] Tloušťka [mm] S S S S S S Prvek Egcoscal S lze přizpůsobit šířce schodiště. Schodišťové ložisko Egcoscal F - Form Zajišťovací trn schodišťového ramene Egcoscal TD K akustickému oddělení schodišťového ramene od základové desky se současným zajištěním vzájemné polohy Provedení z nekorozivní oceli Konstruktivní zajištění polohy Rozměry trnu: Ø 22 mm, délka 300 mm Distanční deska FDPL Optimální zvukové izolace lze dosáhnout jen tehdy, nedojde-li ke vzniku zvukových mostů. S distanční deskou FDPL lze zajistit akustické odizolování spáry a trvalou ochranu proti jejímu znečištění (např. mezi stěnou podestou nebo schodišťovým ramenem). Měrná hmotnost: 30 ± 4 kg/m 3 Rozměry: x 355 x mm Požární odolnost: třída materiálu B2 dle DIN 4102 Novinka: Distanční desky FDPL v sadě distančních desek včetně již aplikované oboustranné lepicí pásky a nůž. Technologie pro stavení prů mysl 31
