1 VOIP uživatelský manuál Revize:

2 OBSAH Manuálu Naskenování dostupných zařízení str. 3 Nastavení IP adresy, masky, brány, DNS str. 4 Nastavení zařízení a přenos audia po ethernetu str. 5 Příklad nastavení streamování, popis OID pro METEL-COMIO-AUDIO-MIB.mib str. 6 Nahrání audio samplů do paměti VoIP, směrování dat sběrnice RS485 + příklady str. 7 Směrování dat s informacemi o kontaktech (stavy vstupů a výstupů) str. 8 Konfigurace sběrnice RS485, nastavení digitálního a alarmového vstupu str. 9 Nastavení výstupů, odesílání SNMP trapů str. 10 Nastavení časové serveru, nastavení ovládání kamer str. 11 Příklad k ovládání kamer str. 12 Event management str. 13 Možnosti vstupů Event managementu str. 14 Možnosti výstupů Event managementu str. 15 Příklad pro nastavení Event managementu str Převod wav souborů na datový formát použitelný ve VoIP str MIOS* a jeho konfigurace str. 21 Vstupy a výstupy MIOS* str. 22 Příklad nastavení MIOS* str *Metel Input Output System 2/24

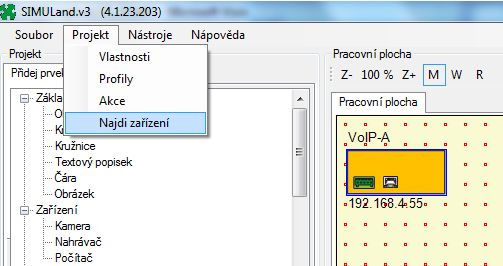

3 Naskenování dostupných zařízení 1. Spusťte aplikaci Simuland (ke stažení na v záložce Projekt vyberte volbu Najdi zařízení. 2. Z nalezených zařízení vyberte podle IP adresy ty, které chcete přidat na pracovní plochu Simulandu. Standardně jsou vybrána všechna zařízení, která nejsou uložena v projektu. Zpětně můžete vybrat všechny zařízení stiskem pole v levém horním rohu. Poznámka: Pokud se místo názvu zařízení zobrazí otazníky, zkontrolujte nastavení síťové karty, která musí mít nastavenou IP adresu ve stejném rozsahu, jako je IP adresa zařízení. Poznámka2: Pokud nemůžete najít žádné zařízení, zakažte ostatní síťové adaptéry, firewally a antivirové programy, které mohou zabránit vyhledání zařízení. 3. Vyberte levým tlačítkem myši zařízení, které chcete nastavovat. Pravým tlačítkem vstupte do menu Konfigurace / Online konfigurace. 3/24

4 Základní údaje, nastavení IP adresy, masky, brány, DNS... Záložka Základní obsahuje: pole Produkt - název produktu pole Verze - verze firmware pole Popis - popis zařízení sloužící k jeho snadnější identifikaci pole Sériové čislo - sériové číslo zařízení V záložce IP nastavte základní IP parametry zařízení pole IP adresa - zde nastavte požadovanou IP adresu pole Maska - zde nastavte požadovanou masku pole Brána - pro komunikaci mezi sítěmi oddělenými routery checkbox Povolení odpovědi na ping - zatrhněte pokud chcete povolit odpověď na ICMPdotazy. Pokud ne, nechte checkbox prázdný. checkbox Povolení vzdálené správy - pro povolení vzdálené správy (Simuland) musí být tento checkbox zatržen V záložce DNS nastavte DNS adresu serveru V tomto případě se používá DNS server zejména pro odesílání u V záložce SNMP můžete přepínat mezi SNMP v2 a SNMP v3 Pro vyšší bezpečnost doporučujeme používat pouze SNMP v3, která je šifrovaná a hashovaná. 4/24

5 Nastavení zařízení a přenos audia po ethernetu V záložce AUDIO/Mode nastavte parametry a funkce zařízení pole Mode - zde nastavte požadovanou funkci Player - funkce přehrávání Recorder - funkce nahrávání Player&Recorder - funkce přehrávače a nahrávání zároveň pole Codec - zde vyberte kodek, který používáte pro VOIP komunikaci G711 A.Law - využívá se nejčastěji v Evropě a Austrálii G711 µ.law - využívá se nejčastěji v severní Americe a Japonsku pole Format - formát audia, který je použitý v zařízení 8bit@8kHz pole Speaker volume [%] - hodnota nastavení hlasitosti reproduktoru pole Microphone level [%] - hodnota nastavení úrovně mikrofonu V záložce AUDIO/Eth-Aud nastavte parametry pro stream audio dat pole Receive multicast address - Multicastová adresa, která slouží pro příjem audio dat pole Transmit multicast address - Multicastová adresa, na kterou budou odesílány audio data pole Receive Port - Port na kterém bude zařízení naslouchat pole Transmit Port - Port na kterém bude navazována komunikace se vzdáleným zařízením 5/24

6 Příklad: Jeden VoIP bude streamovat zvuk na X dalších zařízení. Postup nastavení: První zařízení nastavte do režimu Recorder v záložce Audio/Mode a ostatní zařízení nastavte do režimu Player. V záložce Audio/ETH nastavte přijímací, vysílací adresy a porty, jak je na následujícím obrázku. DEV1 - Recorder DEV2 - Player DEV3 - Player DEVx - Player Tx Rx Tx Port: 5004 Tx Rx Rx Port: 5004 Tx Rx Rx Port: 5004 Tx Rx Rx Port: 5004 LAN Popis OID čísel v Mib souboru METEL-COMIO-AUDIO-MIB.mib Zápisem OID čísla a použitím metody SET na níže uvedenou hodnotou nastavíte zařízení následující parametry: Nastavení Audio módu Set 1 - mód Player Set 2 - mód Recorder Set 3 - mód Player&Recorder Nastavení kodeku Set 1 - kodek G711 A-Law Set 2 - kodek G711 µ-law Nastavení hlasitosti Set hlasitost reproduktoru v procentech, 0-nejméně, 100-nejvíce Úroveň mikrofonu Set vstupní úroveň hlasitosti mikrofonu v procentech, 0-nejméně, 100-nejvíce Přijímací adresa Set IP - zápis přijímací multicastové adresy pro audio stream Přijímací port Set Port - zápis čísla přijímacího portu pro audio stream Vysílací adresa Set IP - zápis vysílací multicastové adresy pro audio stream Vysílací port Set Port - zápis čísla vysílacího portu pro audio stream Přehrání samplu x (x = 0-7, 0=Sample1, 1=Sample2.7=Sample8) Set 1 - přehrání samplu 6/24

7 Nahrání audio samplů do paměti VoIP V záložce AUDIO/Samples můžete nahrávat jednoduché samply a ty poté nechat přehrát po aktivaci události nastavené v Event managementu. Lze nahrát až 8 samplů a jeden sample může být dlouhý maximálně 8 vteřin. Bližší informace ohledně audio formátů jsou uvedeny na straně 18. Kliknutím na tlačítko Samples se otevře nové dialogové okno. Tlačítko DOWNLOAD - stáhne sample ze zařízení do PC Tlačítko UPLOAD - nahraje sample z PC do zařízení Tlačítko PLAY - přehraje sample Směrování dat sběrnice RS485 V záložce Extension/ETH-BUS se nastavují přijímací a vysílací multicastové adresy. Pomocí těchto adres říkáme, na jaká zařízení se mají data ze sběrnice odesílat. Zařízení může fungovat i jako TCP server. Pole TCP-Port - Vyplňte v případě, kdy budete používat TCP režim pro přenos dat ze sběrnice RS485. V tomto případě se zařízení chová jako TCP server (neplést si se serverem, funkčním HW) a pro správnou komunikaci je potřeba konfigurace TCP klienta (většinou se jedná o aplikace nahrané v PC). Pole Přijímací BUS adresa - Jedná se o multicastovou adresu, na které zařízení bude přijímat data ze sběrnice RS485 ze vzdáleného zařízení. Pole Vysílací BUS adresa - Multicastova adresa, na kterou se budou odesílat data ze sběrnice RS485. Poznámka: Nelze používat TCP a UDP režim současně. Rozsah multicastových adres je RS485 Tx Rx RS485 LAN Tx Rx Tx Rx RS485 Příklad: Pokud je nutné, aby všechna zařízení připojená ke sběrnici RS485 komunikovali mezi s sebou, nastavte jim stejné přijímací a vysílací adresy. Příklad2: Pokud je požadavek, aby jedno zařízení přijímalo a odesílalo data ze všech zařízení připojených ke sběrnici RS485, ale ostatní se mezi s sebou neviděli, nastavte přijímací a vysílací adresy podle následujícího obrázku. DEV1 DEV2 DEV3 DEVx Tx Rx Tx Rx Tx Rx Tx Rx LAN 7/24

8 Příklad3: Nastavení multicastových adres pro více datových sběrnic. Tx Rx Tx Rx BUS1 LAN Tx Rx BUS2 Tx Rx Směrování dat s informacemi o kontaktech (stavy vstupů a výstupů) V menu Extension/ETH-IO se nastavují přijímací a vysílací multicastové adresy. Pomocí těchto adres říkáme, na jaká zařízení se mají odesílat pakety nesoucí informaci a stavech vstupu a výstupu. To, jaké informace paket bude obsahovat se dále nastavuje v menu Extension/EVENTS viz str. 13 (Event management). Pole Přijimací adresa - Multicastová adresa, na které bude zařízení přijímat data s informacemi o stavech vstupů z jiných switchů Pole Vysílací adresa - Multicastová adresa, na kterou bude zařízení odesílat své informace o stavech vstupů Poznámka: Aby nedocházelo k zbytečnému zatěžování informacemi, které switch nepotřebuje, doporučujeme každému VoIP nastavit jinou přijímací adresu a využít možnosti odesílání na více multicastových adres. Viz. nastavení adres v příkladu na str /24

9 Konfigurace sběrnice RS485 V záložce Extension/BUS se nastavují parametry sběrnice RS485. Pole Režim - Při volbě RS485 se bude chovat sběrnice podle standartu a je možné nastavit další záložky. Volbu EXP-C zvolte v případě, kdy je k této sběrnici připojen rozšiřující modul. V případě, že používáte některý ze systému uvedeného v seznamu, zvolte jeho volbu a další nastavení nejsou nutné. Pole Rychlost - Z menu vyberte rychlost, kterou používáte při komunikaci na sběrnici RS485. Pole Datové bity - Nastavte počet bitů, které používáte při komunikaci. Nastavení digitálního a alarmového vstupu V menu Extension/IN/Digital se nastavují parametry pro digitální vstupy Pole Popis - slouží ke snadnější identifikaci vstupu např. dveřní kontakt Checkbox Negace - převrací logiku sepnutí vstupu Pole Trvání pulzu - není v současné verzi FW podporován V menu Extension/IN/Alarm se nastavují parametry pro vyvážené smyčky Checkbox Povolení - Zatrhněte v případe, kdy je k digitálnímu vstupu připojena vyvážená smyčka (PIR senzor). Pokud je připojen PIR sensor na vstup IN1 povolte volbu ALARM1, IN2=ALARM2... Pole Popis - slouží ke snadnější identifikaci alarmového vstupu např. PIR_okno Z rolovacího menu níže, můžete vybrat předdefinované hodnoty vyvážených smyček pro uvedené systémy. Pokud chcete použít své vlastní hodnoty, zvolte režim USER a pomocí posuvníků nebo ručně zadaných hodnot jej nastavte. 9/24

10 Nastavení výstupů V záložce Extension/OUT můžete změnit parametry pro relé výstup. Pole Popis - slouží ke snadnější identifikaci výstupu např. Osvetleni_chodba Checkbox Negace - převrací logiku sepnutí výstupu Checkbox Povolit manuální řízení - slouží k manuálnímu otestování sepnutí relé výstupu Checkbox Stav výstupu - zatrhnutím checkboxu dojde k sepnutí výstupu Pole Trvání pulzu - nastavením hodnoty [s] dojde k aktivaci relé pouze na zadanou dobu Odesílání SNMP trapů V záložce Extension/TRAPS můžete povolovat SNMP trapy, které se budou odesílat. Povolení se aktivuje zaškrtnutím příslušného trapu, popřípadě zapsáním hodnoty, při které se trap odešle. V záložce Extension/TRAPS/IP se určuje, na jakou IP adresu budou trapy odeslány. Checkbox Povolení - zatrhnutím položky se aktivuje odesílání trapů Pole Cílová IP adresa - IP adresa počítače/serveru, na který se budou odesílat SNMP trapy. Pole Cílový port - port, na který bude zařízení zasílat SNMP trapy Pole SNMPv3 Username - uživatelské jméno 10/24

11 Nastavení časového serveru V záložce Extension/SNTP nakonfigurujte časové servery. Checkbox Povolit - zatrhnutím checkboxu povolíte časovou synchronizaci (systémového času s časovým serverem) Pole IP adresa - do tohoto pole vyplňte IP adresu časového serveru s kterým dojde k synchronizaci Pole Interval - nastavení intervalu, po kterém dojde k aktualizaci času [min] Pole Časová zóna - nastavení časového pásma (posunu) v intervalu od -11 do +14 Pole Letní čas - nastavením hodnoty na 1 je čas nastaven na letní a hodnota 0 nastaví zimní čas V záložce Extension/IP Watchdog můžete nastavit IP adresy zařízení, které bude VoIP hlídat. V pravidelných intervalech budou odesílány ARP dotazy a v případě, kdy dojde k nedostupnosti zařízení, může audiomodul odeslat zprávu, sepnout lokální/vzdálené relé, přehrát sample. Pole IP adresa - IP adresa zařízení, které chcete hlídat Pole Opakovat - jedná se o počet ARP dotazů, na které hlídané zařízení neodpoví a teprve po tomto počtu neúspěšných dotazů je VoIP vyhlásí za nedostupné. Poznámka: U větších systému, kde může docházet ke zpoždění, doporučujeme nastavit počet opakování na vyšší hodnotu. Nastavení ovládání kamer V záložce Extension/CAM/Basic nastavíte základní parametry kamer, které chcete ovládat. VoIP zařízení umožňuje odesílat HTTP/CGI příkazy kamerám a tím měnit jejich parametry, otáčet na zvolené prepozice atd... Pole IP adresa - IP adresa kamery Pole Model - zde vyberte značku kamery, kterou používáte. Pokud není uvedena v seznamu, zvolte Other Pole Jméno - jméno, které je použité při přihlašování do kamery Pole Heslo - heslo, které je použité k přihlášení do kamery 11/24

12 V záložce Extension/CAM/Text můžete přidat text a ten následně vložit do obrazu kamery. Pole Text - Textové pole, do kterého zadáváte texty např. Pohyb u dveří Poznámka: Tato záložka platí pouze pro kamery AXIS, pokud chcete vkládat texty do obrazu jiných kamer, je nutné využít následující záložky Extension/CAM/User commands a vložit správný tvar příkazu. V záložce Extension/CAM/User commands můžete přidávat HTTP/CGI příkazy pro kamery Pole URL - Místo, kam se vkládají jednotlivé příkazy pro kamery Poznámka: Příkazy se aktivují nastavením události v menu Extension/Events Příklad k ovládání kamer Událost, kdy se při otevření dveří kamera č.1 (AXIS) otočí na pozici č.3 a vloží do obrazu text Otevreni_dveri!! Kamera č.2 (jiný výrobce) se otočí na prepozici č.5 v případě, kdy PIR senzor zaznamená pohyb. 1. Nastavení přihlašovacích údajů ke kamerám v menu Extension/CAM/Basic. 2. Vložení textu do obrazu pro kameru AXIS se přidá v záložce Extension/CAM/Text. 3. Vložení příkazů v menu Extension/CAM/User commands pro otočení kamery č.2 na pozici č /24

13 4. Nastavení události v menu Extension/EVENTS. Popis: 1. řádek - Alarmový vstup 1 (do digitálního vstupu IN1 je připojen PIR senzor) a jeho stav (hodnota vyvážené smyčky) je Alarm (pohyb), tak do kamery č.2 vlož příkaz č.1. Pokud tedy PIR senzor rozpozná pohyb, zařízení odešle kameře příkaz č.1 (otočení na prepozici) 2. řádek - Digitální vstup 2 bude ve stavu rozpojen, tak kameru č.1 otoč na pozici č.3 3. řádek - Digitální vstup 2 bude ve stavu rozpojen, tak do obrazu kamery č.1 vlož text č.1 Nastavení událostí (Event management) Záložka Extension/EVENTS obsahuje unikátní sadu nástrojů pro nastavení události vstupu/výstupu, jak na lokálním zařízení, tak odesílání na vzdálené zařízení. Příklady automatických akcí PIR Čidlo detekuje pohyb VoIP-A odešle do kamery HTTP příkaz otoč se na pozici A přehraje audisoubor Kamera...byla ukradena VoIP-A sepne RELÉ...je zamrzlá odešle SNMP trap Teplotní čidlo detekuje zvýšenou teplotu VoIP-A sepne vzdáleným RELÉ klimatizaci Na další straně jsou popsaný vstupy a výstupy Event managementu 13/24

14 Možnosti vstupů a výstupů v Event managementu Vstupy Stavy Poznámky DIGITAL Digitální vstup NC / NO na zařízení. CLOSE v případě sepnutí vstupu dojde k provedení nastavené události. Typickým využitím je START tlačítko, které na relé výstupu vyvolá impulz pro otevření brány. OPEN v případě rozepnutí vstupu dojde k provedení nastavené události. Typickým využitím je nastavení OPEN módu u dveřního kontaktu. Po otevření dveří vyšle zařízení HTTP příkaz pro otočení na PRESET, zobrazení textu apod. DIRECT Stav vstupu je periodicky kopírován na nastavený výstup. Tento mód se obvykle používá k přenosu stavu vstupu přímo na relé výstup(y). ALARM Digitální vstup přepnutý do režimu alarmové smyčky (musí přednastavit v menu Extension/IN/Alarm. State is Stav vstupu je odesílán jednorázově. State is not Stav vstupu je odesílán jednorázově (negace). Direct is Stav vstupu je odesílán periodicky. Direct is not Stav vstupu je odesílán periodicky s negací. ETH Vstupem jsou stavové informace přicházející po síti LAN ze vzdálených METEL zařízení. K přenosu se využívají multicastové adresy. EXP-C Vstupem je na expandéru připojeném do RS485 portu zařízení. Nově bude nahrazeno položkou MIOS. CLOSE V případě sepnutí vstupu dojde k provedení nastavené události. Typickým využitím je START tlačítko, které na relé výstupu vyvolá impulz pro otevření brány. OPEN V případě rozepnutí vstupu dojde k provedení nastavené události. Typickým využitím je nastavení OPEN módu u dveřního kontaktu. Po otevření dveří vyšle zařízení HTTP příkaz pro otočení na PRESET, zobrazení textu apod. DIRECT Stav vstupu je periodicky kopírován na nastavený výstup. Tento mód se obvykle používá k přenosu stavu vstupu přímo na relé výstup(y). IPWDG Vstupem je IP Watchdog. Connect Nastavená událost se provede v okamžiku, kdy IP zařízení začne odpovídat na dotaz IP Watchdogu. Typickým použitím je odeslání u nebo otočení kamery. Disconnect Nastavená událost se provede v okamžiku, kdy IP zařízení přestane odpovídat na dotaz IP Watchdogu. Typickým použitím je odeslání u nebo otočení kamery. Direct Stav IP Watchdogu je periodicky kopírován na nastavený výstup nebo odesílán do LAN. Tento mód se obvykle používá k přenosu stavu vstupu přímo na relé výstup(y). EXP-C-RAW Vstupem jsou vstupy expandéru připojeného do RS485 sběrnice. Tento režim se využívá pro přenos všech vstupů expandéru najednou. V tomto režimu jsou vstupy kopírovány na výstupy 1:1. MIOS Vstupem je informace z IPSEN senzorů. True V případě, kdy je funkce z MIOS slotu pravdivá, provede se nastavená akce výstupu. False V případě, kdy není funkce z MIOS slotu pravda, provede se nastavená akce výstupu. Direct Stav MIOS slotu je periodicky kopírován na nastavený výstup. Change Stav informace z MIOS slotu bude kopírován při změně na nastavený výstup. Nejčastěji se používá pro přenos kontaktů 1:1 Expandéru. 14/24

15 Výstupy Stavy Poznámky RELAY Digitální výstup NC / NO na zařízení. SET ONLY Relé se sepne, po rozepnutí vstupu zůstává sepnuté, dokud nepřijde pokyn k rozepnutí. RESET ONLY Relé se rozepne, je rozepnuté, dokud nepřijde pokyn k sepnutí. SET / RESET Vhodné pro použití se vstupem nastaveným do direct režimu. Stav vstupu je tak přenášen na relé výstup. RESET / SET Dtto s inverzí. Override on Sepnutí relé bez ohledu na ostatní vstupy (stop tlačítko). Override Off Rozepnutí relé bez ohledu na ostatní vstupy (stop tlačítko). Override on/off Přepis stavu bez ohledu na ostatní vstupy pro vstup v režimu direct. Override Off/on Dtto s inverzí. Pulse SET Sepnutí výstupu na nastavený čas (el. zámek). Pulse RESET Dtto s inverzí. CAMERA Výstupem je IP kamera nebo jiné IP zařízení podporující http příkazy. MOVE Tento režim je určen pouze pro kamery AXIS: Po splnění nastavené podmínky se vybraná kamera otočí na přednastavený PRESET. SET TEXT Tento režim je určen pouze pro kamery AXIS: Po splnění nastavené podmínky se na vybrané kameře zobrazí předvolený text. HTTP GET CMD Tento režim je univerzálně použitelný pro všechny IP zařízení s podporou HTTP GET příkazů. Příkazy tak lze využít například k otáčení kamery, aktivace výstupu, zobrazení textu v obraze atd. Stačí znát pouze správný HTTP příkaz. HTTP PUT CMD Tento režim je univerzálně použitelný pro všechny IP kamery s podporou HTTP PUT příkazů. Příkazy tak lze využít například k otáčení kamery, aktivace výstupu, zobrazení textu v obraze atd. Stačí znát pouze správný HTTP příkaz. ETH Výstupem jsou stavové informace odcházející do LAN pod kódy od 1 do 999. K přenosu na vzdálená METEL zařízení se využívají multicastové IP adresy. EXP-C-BIN - Výstupem je výstup na expandéru připojeném do RS485 portu zařízení. Nově bude nahrazenou položkou MIOS. SET ONLY Relé se sepne, po rozepnutí vstupu zůstává sepnuté, dokud nepřijde pokyn k rozepnutí. RESET ONLY Relé se rozepne, je rozepnuté, dokud nepřijde pokyn k sepnutí. SET / RESET Vhodné pro použití se vstupem nastaveným do direct režimu. Stav vstupu je tak přenášen na relé výstup. RESET / SET Dtto s inverzí. Override on Sepnutí relé bez ohledu na ostatní vstupy (stop tlačítko). Override Off Rozepnutí relé bez ohledu na ostatní vstupy (stop tlačítko). Override on/off Přepis stavu bez ohledu na ostatní vstupy pro vstup v režimu direct. Override Off/on Dtto s inverzí. EXP-C-RAW - Vstupem jsou vstupy expandéru připojeného do RS485 sběrnice. Tento režim se využívá pro přenos všech vstupů expandéru najednou. V tomto režimu jsou vstupy kopírovány na výstupy 1:1. AUDIO Play Přehraje audio sample uložený v paměti zařízení. MIOS Výstup z IPSEN senzorů. SET ONLY Nastavení funkce, která je zapsána v MIOS slotu. RESET ONLY Resetování funkce, která je zapsána v MIOS slotu. SET / RESET Vhodné pro použití v direct režimu. Stav vstupu je přenášen na výstup MIOS slotu RESET / SET Dtto s inverzí. Write value Zapíše hodnotu, která je na vstupu. Vhodné pro přenášení informací 1: /24

16 Příklad pro Event management Potřebujeme přenést informaci o sepnutí digitálního vstupu na DEV1 a odeslat je na zařízení DEV2 a DEV3. DEV2 bude na tuto událost reagovat otočením kamery na pozici č.4 a DEV3 přehraje SAMPLE poplachu. DEV3 dále bude sledovat IP adresu kamery a v případě nedostupnosti přehraje SAMPLE Porucha. DEV1 DEV2 IP: DEVx DEV3 Konfigurace DEV1 Zařízení má odesílat informace do sítě o tom, že došlo k sepnutí digitálního vstupu 2 (IN2) na dvě další zařízení. Je tedy nutné nakonfigurovat správně multicastové adresy v menu Extension/ETH-IO a událost Extension/EVENTS, při které se tato informace odešle do sítě. Nastavení Extension/ETH-IO Přijímací adresa: v tomto případě není potřeba s přijímací adresou nic dělat Vysílací adresa 1: v tomto případě bude DEV1 odesílat informace o stavech na tuto adresu (DEV2) Vysílací adresa 2: v tomto případě bude DEV1 odesílat informace o stavech na tuto adresu (DEV3) Nastavení Extension/EVENTS V tomto menu říkáme, že jestliže dojde k sepnutí vstupu IN2, odešli tuto informaci do sítě pod ID1 a ID2. Poznámka: I když se jedná o jednu a tu samou událost, je nutné ji rozlišit číslem ETH ID, pod kterým bude odeslána do sítě. V opačném případě by mohla informace dorazit pouze na jedno zařízení. 16/24

17 Konfigurace DEV2 Zařízení má přijmout událost o tom, že došlo k sepnutí vstupu IN2 na DEV1 a poté otočit kamerou na pozici č.4. Je tedy nutná správná konfigurace přijímací multicastové adresy Extension/ETH-IO, konfigurace kamery Extension/ CAM a nastavení události Extension/EVENTS Nastavení Extension/ETH-IO Přijímací adresa: na tuto adresu DEV1 zasílá informace o stavech a proto na DEV2 to musí být jako přijímací adresa Vysílací adresa: - není nutné zapisovat žádnou vysílací adresu, protože nepožadujeme, aby DEV2 odesílalo informace o svých stavech do jiného zařízení. Nastavení Extension/CAM V této položce vyplníme IP adresu kamery a přihlašovací údaje. Jelikož chceme kamerou otáčet a jedná se o jiného výrobce než je AXIS, tak ještě vyplníme položku User commands Extension/CAM/User commands příkazem pro otočení kamery. Nastavení Extension/EVENTS Zde v menu nastavujeme událost, pokud přijde informace ze sítě s číslem ID1, tak DEV2 odešle kameře příkaz 1, který je zapsán v Extension/CAM/User commands Konfigurace DEV3 Zařízení má přijmout událost o tom, že došlo k sepnutí vstupu IN2 na DEV1 a poté přehrát sample1, který je uložen v zařízení. Dále požadujeme, aby se při nedostupnosti kamery přehrál sample2 AUDIO/Samples Je tedy nutná správná konfigurace přijímací multicastové adresy Extension/ETH-IO, konfigurace IP Watchdogu Extension/IP Watchdog a nastavení události Extension/EVENTS. Nastavení Extension/ETH-IO Přijímací adresa: na tuto adresu DEV1 zasílá informace o stavech a proto na DEV3 to musí být jako přijímací adresa Vysílací adresa: - není nutné zapisovat žádnou vysílací adresu, protože nepožadujeme, aby DEV3 odesílalo informace o svých stavech do jiného zařízení. Nastavení Extension/IP Watchdog IP adresa: IP adresa zařízení, které chceme hlídat. V našem případě IP kamery Opakovat: Počet opakování než bude vyhlášena IP kamery vyhlášené za ztracené. Minimální počet opakování musí být 1, ve větších systémech, kde může docházet ke zpoždění, doporučujeme nastavit číslo vyšší. 17/24

18 Nastavení Extension/EVENTS Když přijde ze sítě informace s ID2, tak zařízení přehraje SAMPLE1 s prioritou č.2. V druhém řádku je nestaveno, že pokud IP watchdog bude odpojen (to znamená, že IP adresa kamery nebude k dispozici), tak se přehraje SAMPLE2 s menší prioritou č7 Převod wav souborů na datový formát použitelný ve VoIP Program pro převod obsahuje dva spouštěcí soubory convert.bat soubor, v kterém se editací nastavují data, která se mají převádět Wav2PCMA.exe soubor, který zajišťuje převod wav souboru do datového formátu, který je potom možné nahrát do zařízení VoIP Poznámka: Vstupní wav formát musí být se vzorkovacím kmitočtem 8kHz a přenosovou rychlostí vyšší než 128kb/s, jinak nedojde k převodu souboru. Postup: Do složky, ve které máte tyto dva soubory, nakopírujte požadovaný wav soubor, který chcete konvertovat. V ukázce je zobrazen s názvem test.wav 18/24

19 Označte soubor convert.bat a pravým tlačítkem zvolte volbu Upravit. Poté se otevře poznámkový blok a je nutné zapsat správný název souboru, který chceme převádět a název výstupního souboru. Za slovem if uvádíme název vstupního souboru, tedy ten, který chceme konvertovat. Za slovem of napíšeme název výstupního souboru, který musí mít vždy koncovku dat, která je použitelná ve VoIP zařízení. Poznámkový blok zavřeme a uložíme provedené změny. Poté stačí jenom spustit program convert.bat. Dojde k převodu a ve složce nám vznikne nový soubor. Takto vytvořený soubor lze již nahrát do VoIP a použít jako sample. 19/24

20 Poznámka: Pokud chceme převádět více souboru najednou, tak pouze zkopírujeme první řádek a vložíme jej pod něj. Upravíme vstupní a výstupní názvy a spuštěním convert.bat dojde k převodu více souborů najednou. 20/24

21 MIOS (Metel Input Output System) Pokud jsou k Metel zařízením připojeny přes sběrnici RS485 senzory typu IPSEN (Metel), MIOS systém dokáže automaticky rozpoznat, o jaké zařízení se jedná a pracovat s jeho vstupy a výstupy, které je možné dále mapovat v celé síti na jakékoliv jiné METEL zařízení. LAN Konfigurace MIOS systému Pokud chceme konfigurovat (mapovat) vstupy nebo výstupy IPSEN zařízení, musíme se vždy přihlásit do Online konfigurace switche, ke kterému je přes sběrnici RS485 připojen. V SIMULandu je najdeme v záložce Extension/ MIOS/General Checkbox Enabled - Zatrhnutím položky povolíte funkci MIOS systému. Checkbox Autoscan - Zatrhnutím položky umožníte zařízení automaticky skenovat sběrnici RS485. Checkbox Syslog Enabled - Zatrhnutím položky povolíte funkci logování, kdy se do souboru budou zapisovat události typu přidané, odebrané zařízení, ztráta komunikace apod. Tlačítko Devices - Otevře další dialogové okno, kde uvidíme všechna nalezená zařízení. Tlačítko BUS rescan - Proskenuje znovu celou sběrnici a zjistí počet zařízení na sběrnici. Poté je nutné přiřadit zařízením adresy tlalačítkem BUS check. Tlačítko BUS clean - Vymaže záznam o všech zařízeních, které byly na sběrnici. Tlačítko BUS check - Přiřadí zařízením adresy. Tlačítko Event write - Pokud pracujeme v offline režimu a nastavíme si vstupy v záložce Extension/MIOS/ Inputs, tak po přihlášení do Online konfigurace můžeme tuto událost zapsat do zařízení kliknutím na tlačítko Event write. 21/24

22 MIOS Inputs V záložce Extension/MIOS/Inputs nastavujete vstupy, s kterými chcete pracovat na IPSEN zařízení. Událost o vstupu (sepnutí/rozepnutí) si můžete nechat zaslat nastavením Event managementu. Viz. příklad dále. Device ID - Zde si vyberte z IPSEN zařízeni u kterého budete nastavovat vstup. Register - Zvolte událost, na kterou budete reagovat. Bit - Číslo vstupního bitu. Pro IPSEN-D6 a IPSEN-D16 platí BIT1=IN1, BIT2=IN2.. MIOS Outputs V záložce Extension/MIOS/Outputs nastavujete výstupy, s kterými chcete pracovat na IPSEN zařízení. Většinou se jedná o aktivaci relé výstupu. Device ID - Zde si vyberte z IPSEN zařízeni u kterého budete nastavovat výstup. Register - Zvolte událost, která se provede na výstupu zařízení. Bit - Číslo výstupního bitu. Pro IPSEN-D6 a IPSEN-D16 platí BIT1=OUT1, BIT2=OUT2.. Příklad nastavení MIOS systému Po sepnutí vstupu IN3 na EXP1 chceme přehrát Sample na zařízení DEV2 a sepnout výstup 6 na EXP3 EXP1 EXP2 LAN ID: ID: DEV1 DEV2 ID: Poznámka: Jelikož MIOS systém dokáže automaticky rozpoznat rozšiřující moduly, není nutné na nich nastavovat adresy, adresaci zařízení si provede sám systém. Poznámka2: Protože budeme přenášet informace o stavu z jednoho zařízení na vzdálené zařízení na síti, je nutné nastavit správně přijímací a vysílací adresy Extension/ETH-IO viz. str. 8 a příklad na str /24

23 Konfigurace DEV1 V konfiguraci DEV1 nastavíme akci, že když dojde k sepnutí vstupu IN3 na EXP1, dojde k odeslání této informace do sítě, kde je příjme vzdálené zařízení DEV2 a EXP3. 1. Naskenování dostupných IPSEN modulů připojených ke sběrnici RS485 v menu Extension/MIOS/Generals. 2. Nastavení vstupu IN3 na EXP1 v menu Extension/MIOS/Inputs. Tato informace je zapsána do tzv. slotu s kterým budeme pracovat dále v Events menu. 3. Nastavení Extension/Events akcí. V prvním řádku je nastaveno, že pokud vstup ze slotu 1 MIOS systému bude pravda (dojde ke změně stavu vstupu), tak se odešle tato informace do sítě pod ETH ID1 a ETH ID2 (druhý řádek). 23/24

24 Konfigurace DEV2 V konfiguraci DEV2 nastavíme akci, že když dojde k sepnutí vstupu IN3 na EXP1, tak na DEV2 se přehraje SAMPLE a na EXP3 se sepne výstup Naskenování dostupných IPSEN modulů připojených ke sběrnici RS485 v menu Extension/MIOS/Generals. 2. Nastavení výstupu OUT6 na EXP3 v menu Extension/MIOS/Outputs. Tato informace je zapsána do tzv. slotu s kterým budeme pracovat dále v Events menu. 3. Nastavení Extension/Events akcí. V prvním řádku je nastavená akce, že pokud přijde informace ze sítě s číslem ETH ID 1, tak se přehraje SAMPLE 1 s Prioritou číslo 3. V druhém řádku je nastavená akce, že pokud přijde informace ze sítě s číslem ETH ID2, tak výstupem bude MIOS Slot1 a dojde k aktivaci funkce, která je zapsána v Extension/MIOS/Outputs. 24/24
