2 1. Ekonomizér AWTM Popis funkce ekonomizéru Tlakové ztráty na straně spalin Použitelný tlak Rozměry Technické údaje Schéma zapojení Údaje pro objednávku Instalace ekonomizéru Příslušenství ekonomizéru Obsluha Údržba Servis Poruchy a jejich odstranění

Technické údaje... 3 7. Schéma zapojení... 3 8. Údaje pro objednávku... 4 9.

3 Ekonomizér je protiproudý výměník využívající zbytkové teplo spalin infrazářiče k ohřevu vzduchu. Skládá se z vlastního výměníku, vzduchového ventilátoru a výstupní příruby ohřátého vzduchu. Výměník je tvořen vnitřní hliníkovou teplosměnnou plochou a vnějším pláštěm z pozinkovaného plechu. Do vnějšího pláště výměníku jsou připevněny ventilátor a výstupní hrdlo 130x130mm s přírubou. Na přírubu výstupního hrdla se připojuje buď vyústka s nastavitelnými lamelami pro výfuk ohřátého vzduchu do vytápěného prostoru nebo vzduchotechnické potrubí pro odvedení ohřátého vzduchu do jiné místnosti. Vnitřní teplosměnná plocha je opatřena standardním hrdlem DN100 pro připojení na vývod spalin infrazářiče a hladkým koncem DN100 pro zasunutí do hrdla kondenzační nádoby DN 100 a pokračování spalinové cesty. Ekonomizér se vyrábí s délkou výměníku 2m a 4 m. Vkládá se do spalinové cesty bezprostředně za zářič. Elektrické napájení ventilátoru je možné z konektoru hořákové skříně infrazářiče Helios nebo kabelem ze sítě 230V/50Hz. Po spuštění infrazářiče proudí spaliny vnitřní teplosměnnou plochou ekonomizéru a postupně jej zahřívají. Jakmile dosáhne teplota ekonomizéru 42 C, spustí se vzduchový ventilátor, který vhání vzduch mezi vnější plášť a vnitřní teplosměnnou plochu, ohřátý vzduch vystupuje výstupním hrdlem a připojenou vyústkou nebo potrubím. Při poklesu teploty ekonomizéru pod 30 C se vzduchový ventilátor zastaví Plášť 3 Sání vzduchu 5 Připojovací krabice 7 Výstup ohřátého vzduchu 9 Závěsný bod elektro 2 Výstup spalin 4 Vzduchový ventilátor 6 Vstup spalin 8 Hrdlo spalin DN100 Typ Helios 10 Helios 20 Helios 30 Helios 40 Helios 50 AWTM 100/ Pa 7 Pa 8 Pa 9 Pa AWTM 100/ Pa 13 Pa 15 Pa 18 Pa AWTM 130/ Pa Typ AWTM 100/2000 AWTM 100/4000 AWTM 130/4000 Použitelný tlak [Pa] 45 Pa 35 Pa 35 Pa 2

Na přírubu výstupního hrdla se připojuje buď vyústka s nastavitelnými lamelami pro výfuk ohřátého vzduchu do vytápěného prostoru nebo vzduchotechnické potrubí pro odvedení ohřátého vzduchu do jiné

4 AWTM 100/2000 AWTM 100/4000 Délka [mm] Hmotnost [kg] Napájení [V/Hz] 230/50 Elektrický příkon [W] Průtok vzduchu [m /h] Výkon na Helios W 950 W Výkon na Helios W 1200 W Výkon na Helios W 1720 W Výkon na Helios W 2350 W Výkon na Helios W Použitelný tlak 45 Pa 35 Pa 35 Pa Výkon ekonomizéru závisí na seřízení zářiče a teplotě nasávaného vzduchu. Výše uvedené hodnoty jsou pro dobře seřízené zářiče na zemní plyn a teplotu vzduchu 20 C. 3

Výkon na Helios 40 1900 W 2350 W Výkon na Helios 50 2300 W Použitelný tlak 45 Pa 35 Pa 35 Pa Výkon ekonomizéru závisí na

5 délka ekonomizéru 2000mm jmenovitý průměr spalinovodu ekonomizér AWTM Ekonomizér se vkládá do spalinové cesty bezprostředně za zářič. Poloha ekonomizéru je vodorovná se sklonem 2% od zářiče. Mezi zářič a ekonomizér je možno vložit koleno pro nasměrování ekonomizéru žádaným směrem. K zavěšení ekonomizéru slouží šrouby s okem, jimiž je možno jemně doregulovat sklon. Bezprostředně za ekonomizérem musí následovat rozbočka s odvodem kondenzátu a odvod spalin z objektu Min. Sklon 2% Infrazářič Helios 3 Rozbočka s kondenzační nádobou 5 Hlavice koncová střešní zde měřit spaliny 2 Ekonomizér AWTM 4 Trouba s hrdlem 6 Připojení odvodu kondenzátu G3/4 4

K zavěšení ekonomizéru slouží šrouby s okem, jimiž je možno jemně doregulovat sklon.

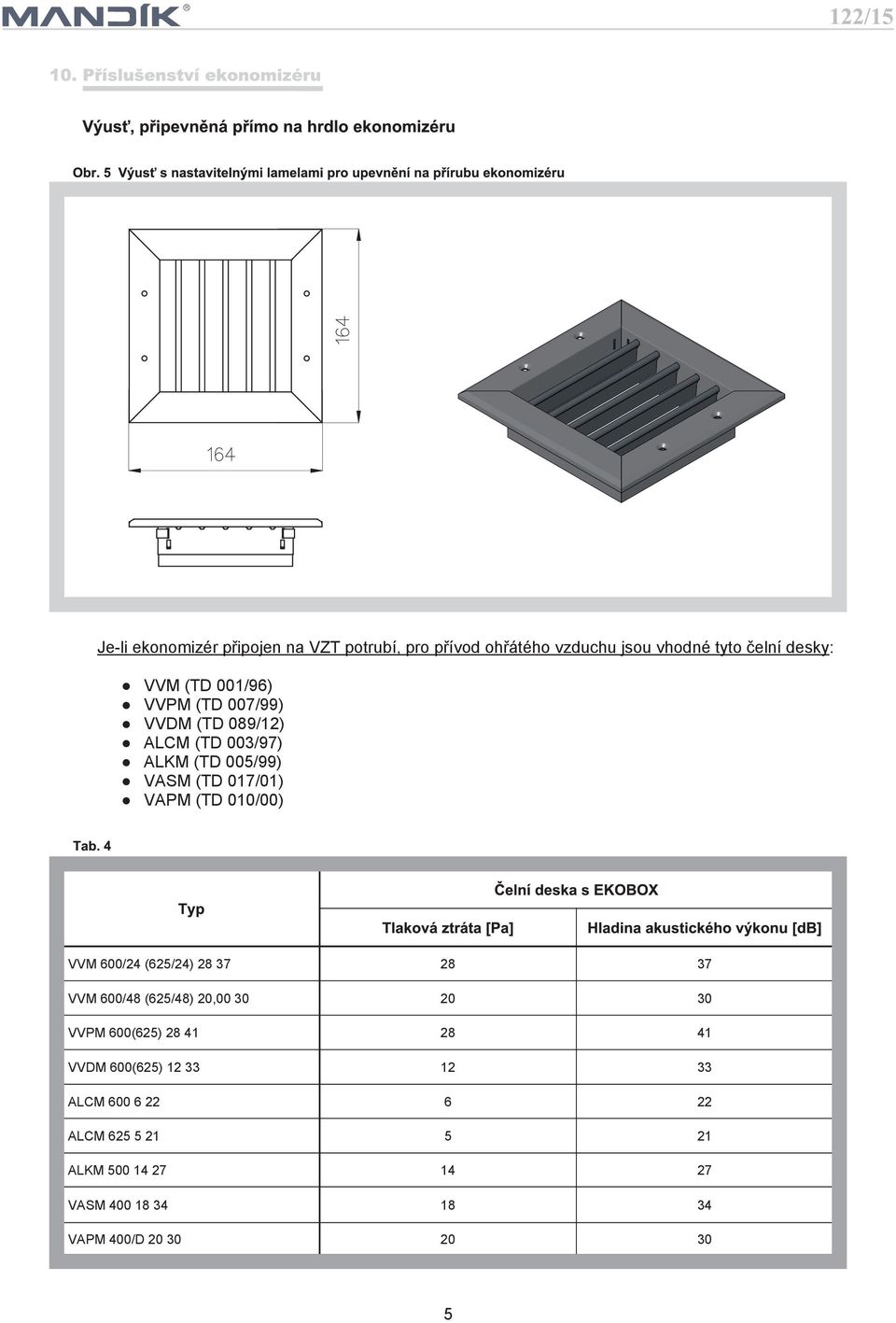

6 Je-li ekonomizér připojen na VZT potrubí, pro přívod ohřátého vzduchu jsou vhodné tyto čelní desky: VVM (TD 001/96) VVPM (TD 007/99) VVDM (TD 089/12) ALCM (TD 003/97) ALKM (TD 005/99) VASM (TD 017/01) VAPM (TD 010/00) VVM 600/24 (625/24) VVM 600/48 (625/48) 20, VVPM 600(625) VVDM 600(625) ALCM ALCM ALKM VASM VAPM 400/D

VVM 600/24 (625/24) 28 37 28 37 VVM 600/48 (625/48) 20,00 30 20 30 VVPM 600(625) 28 41 28 41 VVDM 600(625) 12

7 Ekonomizér AWTM nevyžaduje obsluhu. Funguje samočinně po připojení elektrického napájení. Při dlouhodobém vyřazení ekonomizéru z provozu odpojte přívod napájení. Ekonomizér je součástí odvodu spalin plynového spotřebiče, proto podléhá pravidelné roční kontrole dle ČSN spolu s tímto spotřebičem. Roční kontrola zahrnuje odbornou servisní prohlídku nejméně v rozsahu dle následujícího popisu: - vizuální kontrola celkového stavu ekonomizéru a jeho příslušenství včetně kontroly stavu odvodu spalin. - kontrola průchodnosti odvodu kondenzátu - kontrola pevnosti elektro - spojů. - přezkoušení funkce řídicího termostatu 1. odpojte ekonomizér od napájení 2. odpojte kabel z ventilátoru vytažením konektoru 3. zajistěte ventilátor proti pádu např. lankem nebo šňůrou s karabinami 4. vyšroubujte 4 samořezné šrouby držící ventilátor v hrdle ventilátoru 5. vytáhněte ventilátor z hrdla v plášti ekonomizéru 1. zajistěte ventilátor proti pádu např. lankem, drátem, provazem 2. dále postupujte opačně jako při demontáži 1. odpojte ekonomizér od napájení 2. otevřete připojovací krabici 3. odšroubujte připojovací krabici 4. uvolněte termostat od teplosměnné plochy - je přilepen silikonovým tmelem 5. vyjměte termostat a odpojte jej vytažením konektorů 6. montáž se provádí v opačném pořadí Nefunguje - ventilátor se nerozběhne Ventilátor se rozběhne ihned po připojení napájení Vadný ventilátor Vadný termostat Vadný termostat Vyměnit ventilátor Vyměnit termostat Vyměnit termostat 6

Roční kontrola zahrnuje odbornou servisní prohlídku nejméně v rozsahu dle následujícího popisu: - vizuální kontrola celkového stavu ekonomizéru a jeho příslušenství včetně kontroly stavu odvodu

8 MANDÍK, a.s. Dobříšská Hostomice Česká republika Tel.: Fax: , Výrobce si vyhrazuje právo na změny výrobku. Aktuální informace o výrobku jsou uvedeny na

mandik@mandik.cz www.mandik.cz Výrobce si vyhrazuje právo na změny výrobku.
