Návod k obsluze/montáži
|
|
- Danuše Bohumila Žáková
- před 8 lety
- Počet zobrazení:
Transkript

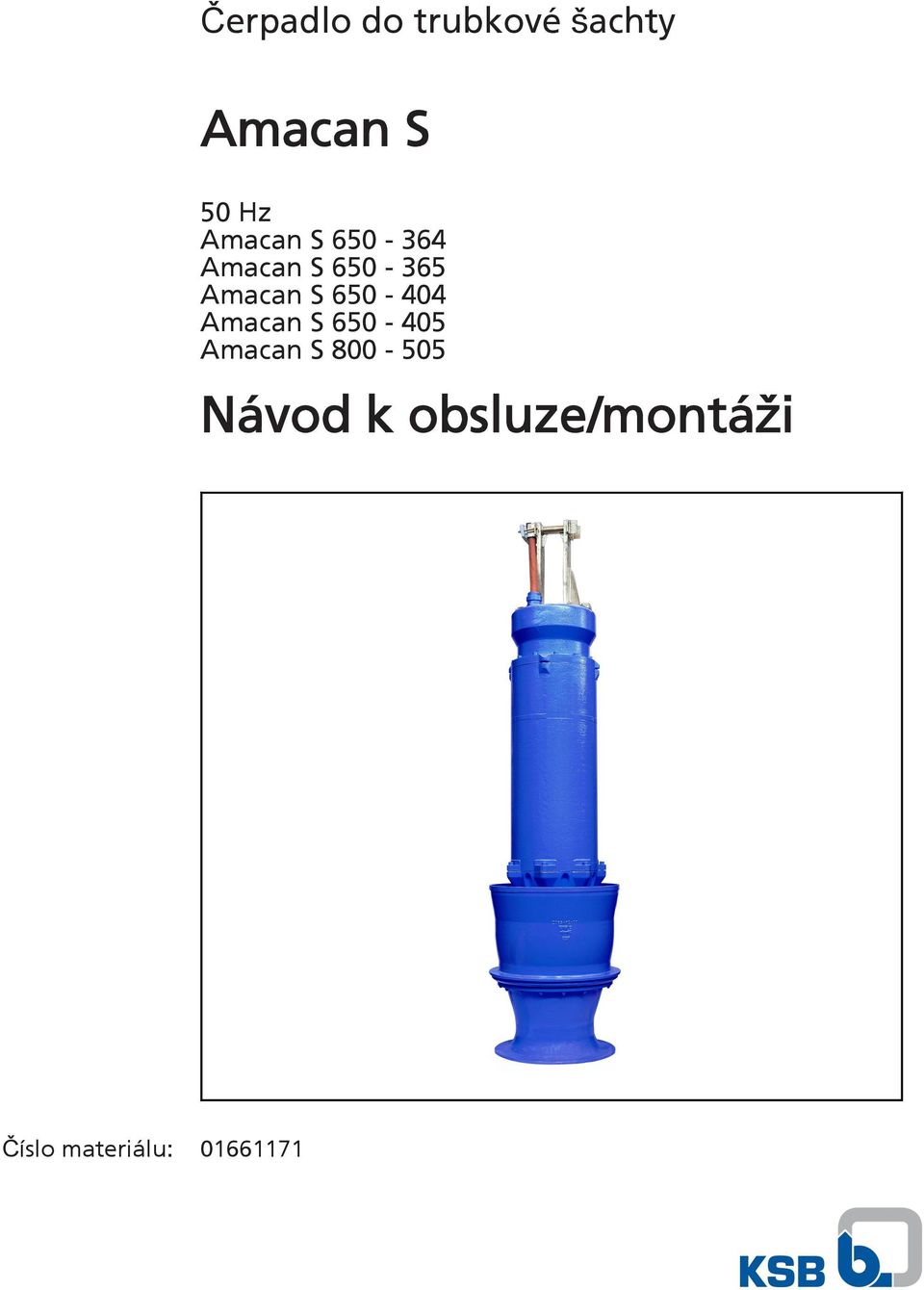

1 Čerpadlo do trubkové šachty Amacan S 50 Hz Amacan S Amacan S Amacan S Amacan S Amacan S Návod k obsluze/montáži Číslo materiálu:

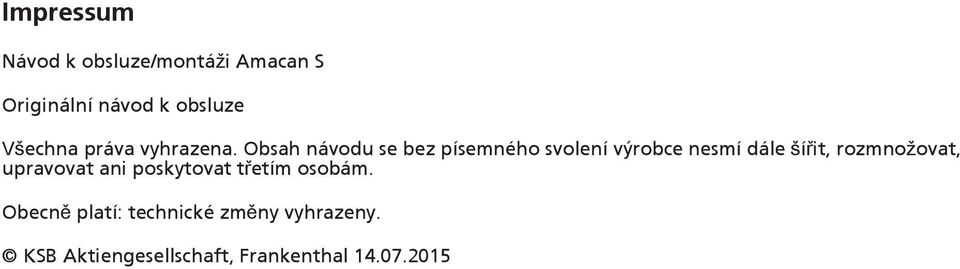

2 Impressum Návod k obsluze/montáži Amacan S Originální návod k obsluze Všechna práva vyhrazena. Obsah návodu se bez písemného svolení výrobce nesmí dále šířit, rozmnožovat, upravovat ani poskytovat třetím osobám. Obecně platí: technické změny vyhrazeny. KSB Aktiengesellschaft, Frankenthal

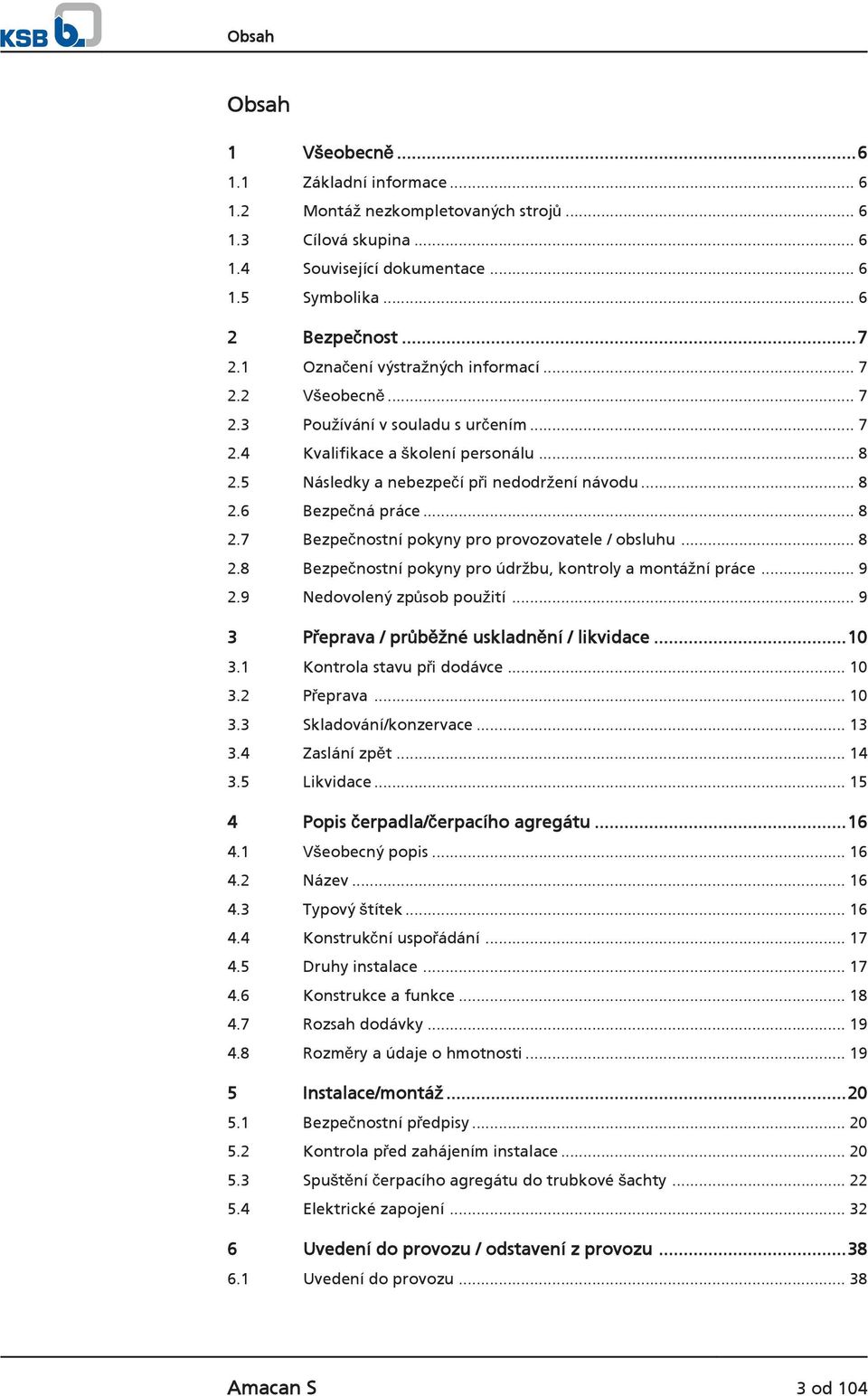

3 Obsah Obsah 1 Všeobecně Základní informace Montáž nezkompletovaných strojů Cílová skupina Související dokumentace Symbolika Bezpečnost Označení výstražných informací Všeobecně Používání v souladu s určením Kvalifikace a školení personálu Následky a nebezpečí při nedodržení návodu Bezpečná práce Bezpečnostní pokyny pro provozovatele / obsluhu Bezpečnostní pokyny pro údržbu, kontroly a montážní práce Nedovolený způsob použití Přeprava / průběžné uskladnění / likvidace Kontrola stavu při dodávce Přeprava Skladování/konzervace Zaslání zpět Likvidace Popis čerpadla/čerpacího agregátu Všeobecný popis Název Typový štítek Konstrukční uspořádání Druhy instalace Konstrukce a funkce Rozsah dodávky Rozměry a údaje o hmotnosti Instalace/montáž Bezpečnostní předpisy Kontrola před zahájením instalace Spuštění čerpacího agregátu do trubkové šachty Elektrické zapojení Uvedení do provozu / odstavení z provozu Uvedení do provozu Amacan S 3 od 104
4 Obsah 6.2 Hranice provozního rozsahu zařízení Odstavení z provozu/konzervace/uskladnění Opětovné uvedení do provozu Servis a údržba Bezpečnostní předpisy Ošetřování/kontrola Demontáž čerpacího agregátu Mazání a výměna maziva Demontáž čerpadlového agregátu Montáž čerpacího agregátu Kontrola elektrického připojení a motoru Utahovací momenty šroubů Disponibilita náhradních dílů Poruchy: jejich příčiny a odstranění Příslušné podklady Nákres celkového uspořádání motorů UAG a motoru DKA Kabelový svazek Schémata elektrického zapojení Rozměry Plány instalace Prohlášení o shodě ES Potvrzení o nezávadnosti Seznam hesel od 104 Amacan S
5 Slovník pojmů Slovník pojmů Bloková konstrukce Motor je upevněn přes přírubu nebo lucernu přímo na čerpadlo Čerpadlo do trubkové šachty Ponorné motorového čerpadlo, které se zcela ponořené zavěšuje do trubkové šachty. Potvrzení o nezávadnosti Potvrzení o nezávadnosti je prohlášení zákazníka v případě odeslání zpět výrobci, že výrobek byl řádně vyprázdněn, takže jeho díly, které přichází do kontaktu s čerpaným médiem, již nepředstavují žádné ohrožení životního prostředí a zdraví. Amacan S 5 od 104
6 1 Všeobecně 1 Všeobecně 1.1 Základní informace Tento návod k obsluze je součástí konstrukčních řad a provedení uvedených na titulní straně. Návod k obsluze popisuje správné a bezpečné užívání zařízení ve všech provozních fázích. Na typovém štítku je uvedena konstrukční řada a velikost, nejdůležitější provozní data, číslo zakázky a položkové číslo zakázky. Číslo zakázky a položkové číslo zakázky jednoznačně popisují čerpadlo/čerpací agregát a slouží jako identifikační údaj při všech dalších obchodních operacích. Kvůli zachování záručních nároků je v případě poškození nutné neodkladně informovat nejbližší servisní středisko společnosti KSB. 1.2 Montáž nezkompletovaných strojů Při montáži KSB nezkompletovaných strojů je třeba se řídit příslušnými podkapitolami o ošetřování/údržbě. 1.3 Cílová skupina Cílovou skupinou tohoto návodu k obsluze je odborný personál s technickou kvalifikací. ( Kapitola 2.4 Strana 8) 1.4 Související dokumentace Tabulka 1: Přehled související dokumentace Dokument Datový list Hydraulická charakteristika Nákres celkového uspořádání 1) Dodací dokumentace 1) Seznamy náhradních dílů 1) Obsah Popis technických údajů čerpadla/čerpacího agregátu Charakteristiky dopravní výšky, pož. NPSH, účinnosti a příkonu Popis čerpacího agregátu na průřezu Návody k obsluze a další dokumentace k příslušenství a integrovaným součástem stroje Popis náhradních dílů U příslušenství a/nebo integrovaných částí stroje se řiďte dokumentací příslušného výrobce. 1.5 Symbolika Tabulka 2: Používané symboly Symbol Význam Podmínka provedení operace podle návodu Výzva k provedení úkonu u bezpečnostních pokynů Výsledek operace Křížové odkazy Návod k provedení operace o více krocích Upozornění uvádí doporučení a důležité pokyny pro zacházení s výrobkem 1) Pokud byl sjednán rozsah dodávky 6 od 104 Amacan S
7 2 Bezpečnost! NEBEZPEČÍ 2 Bezpečnost Všechna upozornění uvedená v této kapitole se týkají nebezpečí s vysokým stupněm rizika. 2.1 Označení výstražných informací Tabulka 3: Značení výstražných informací Symbol Vysvětlivka! NEBEZPEČÍ NEBEZPEČÍ Toto signální slovo označuje nebezpečí s vysokým stupněm rizika, které může přivodit smrt nebo těžké zranění, pokud se mu nezabrání.! VÝSTRAHA VÝSTRAHA Toto signální slovo označuje nebezpečí se středním stupněm rizika, které může přivodit smrt nebo těžké zranění, pokud se mu nezabrání. POZOR POZOR Toto signální slovo označuje nebezpečí, jehož nerespektování může způsobit ohrožení stroje a jeho funkčnosti. Nebezpečný prostor Tento symbol označuje v kombinaci se signálním slovem nebezpečí, které může přivodit smrt nebo zranění. Nebezpečné elektrické napětí Tento symbol označuje v kombinaci se signálním slovem nebezpečí elektrického napětí a informuje o ochraně před elektrickým napětím. Poškození stroje Tento symbol označuje v kombinaci se signálním slovem POZOR nebezpečí pro stroj a jeho funkčnost. 2.2 Všeobecně Tento návod k obsluze obsahuje základní pokyny pro instalaci, provoz a údržbu, jejichž dodržování zaručuje bezpečné zacházení s čerpadlem a má zabránit poranění osob a hmotným škodám. Je třeba dodržovat bezpečnostní pokyny ve všech kapitolách. Návod k obsluze si příslušný odborný personál/provozovatel musí přečíst před montáží a uvedením zařízení do provozu a zcela mu porozumět. Obsah návodu k obsluze musí být pro odborný personál neustále k dispozici v místě používání. Pokyny umístěné přímo na čerpadle se musí respektovat a udržovat ve zcela čitelném stavu. To platí zvláště pro: Šipka označující směr otáčení Označení přípojek Typový štítek Za dodržení místních předpisů neuvedených v návodu k obsluze odpovídá provozovatel. 2.3 Používání v souladu s určením Čerpadlo/čerpací agregát se smí používat pouze v takových oblastech použití, které jsou popsány v platné dokumentaci. Čerpadlo/čerpací agregát se smí používat pouze v technicky bezvadném stavu. Čerpadlo/čerpací agregát se nesmí používat částečně smontovaný. Čerpadlo smí čerpat pouze ta média, která jsou popsána v datovém listu nebo v dokumentaci k příslušnému typu čerpadla. Amacan S 7 od 104

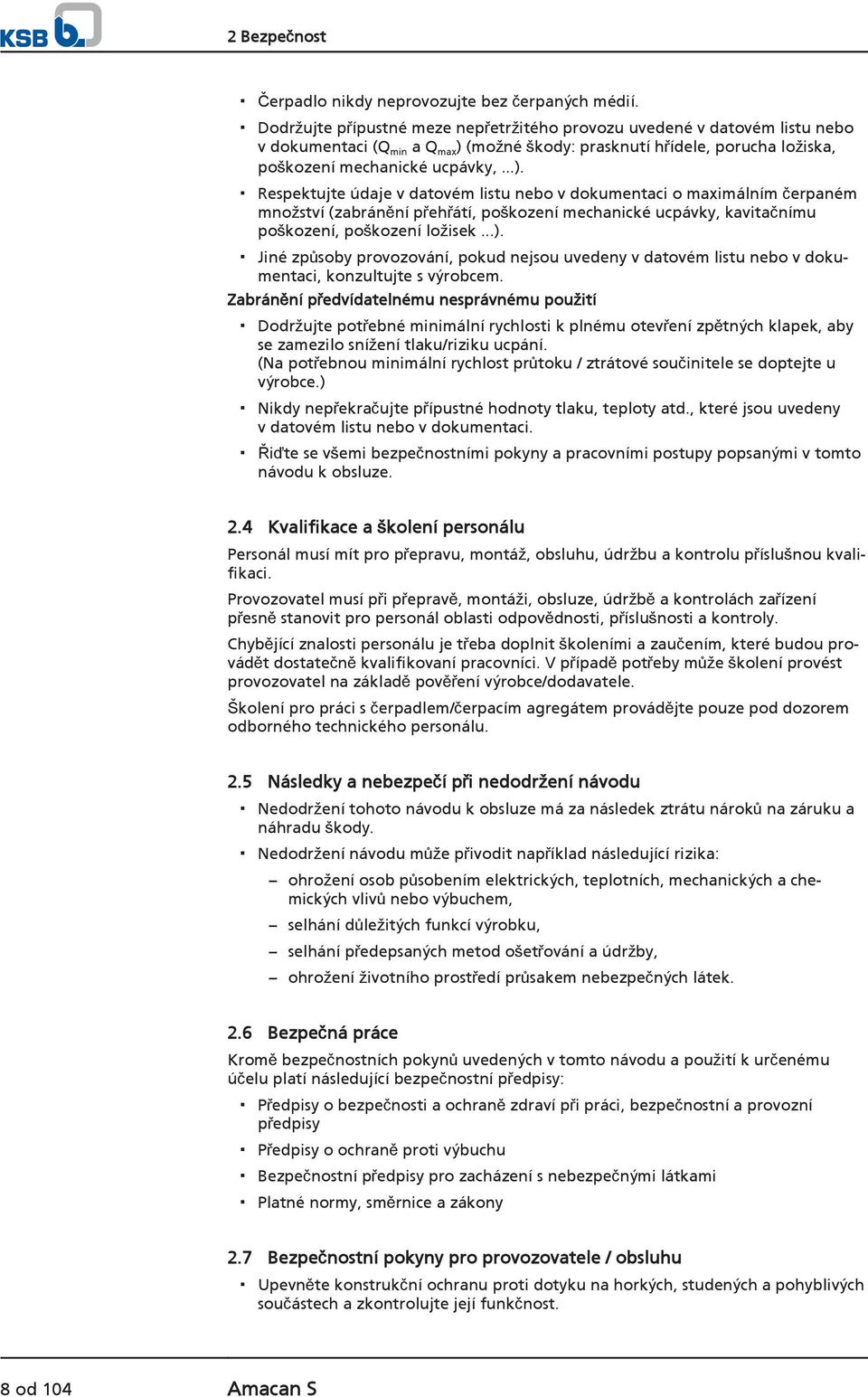

8 2 Bezpečnost Čerpadlo nikdy neprovozujte bez čerpaných médií. Dodržujte přípustné meze nepřetržitého provozu uvedené v datovém listu nebo v dokumentaci (Q min a Q max ) (možné škody: prasknutí hřídele, porucha ložiska, poškození mechanické ucpávky,...). Respektujte údaje v datovém listu nebo v dokumentaci o maximálním čerpaném množství (zabránění přehřátí, poškození mechanické ucpávky, kavitačnímu poškození, poškození ložisek...). Jiné způsoby provozování, pokud nejsou uvedeny v datovém listu nebo v dokumentaci, konzultujte s výrobcem. Zabránění předvídatelnému nesprávnému použití Dodržujte potřebné minimální rychlosti k plnému otevření zpětných klapek, aby se zamezilo snížení tlaku/riziku ucpání. (Na potřebnou minimální rychlost průtoku / ztrátové součinitele se doptejte u výrobce.) Nikdy nepřekračujte přípustné hodnoty tlaku, teploty atd., které jsou uvedeny v datovém listu nebo v dokumentaci. Řiďte se všemi bezpečnostními pokyny a pracovními postupy popsanými v tomto návodu k obsluze. 2.4 Kvalifikace a školení personálu Personál musí mít pro přepravu, montáž, obsluhu, údržbu a kontrolu příslušnou kvalifikaci. Provozovatel musí při přepravě, montáži, obsluze, údržbě a kontrolách zařízení přesně stanovit pro personál oblasti odpovědnosti, příslušnosti a kontroly. Chybějící znalosti personálu je třeba doplnit školeními a zaučením, které budou provádět dostatečně kvalifikovaní pracovníci. V případě potřeby může školení provést provozovatel na základě pověření výrobce/dodavatele. Školení pro práci s čerpadlem/čerpacím agregátem provádějte pouze pod dozorem odborného technického personálu. 2.5 Následky a nebezpečí při nedodržení návodu Nedodržení tohoto návodu k obsluze má za následek ztrátu nároků na záruku a náhradu škody. Nedodržení návodu může přivodit například následující rizika: ohrožení osob působením elektrických, teplotních, mechanických a chemických vlivů nebo výbuchem, selhání důležitých funkcí výrobku, selhání předepsaných metod ošetřování a údržby, ohrožení životního prostředí průsakem nebezpečných látek. 2.6 Bezpečná práce Kromě bezpečnostních pokynů uvedených v tomto návodu a použití k určenému účelu platí následující bezpečnostní předpisy: Předpisy o bezpečnosti a ochraně zdraví při práci, bezpečnostní a provozní předpisy Předpisy o ochraně proti výbuchu Bezpečnostní předpisy pro zacházení s nebezpečnými látkami Platné normy, směrnice a zákony 2.7 Bezpečnostní pokyny pro provozovatele / obsluhu Upevněte konstrukční ochranu proti dotyku na horkých, studených a pohyblivých součástech a zkontrolujte její funkčnost. 8 od 104 Amacan S

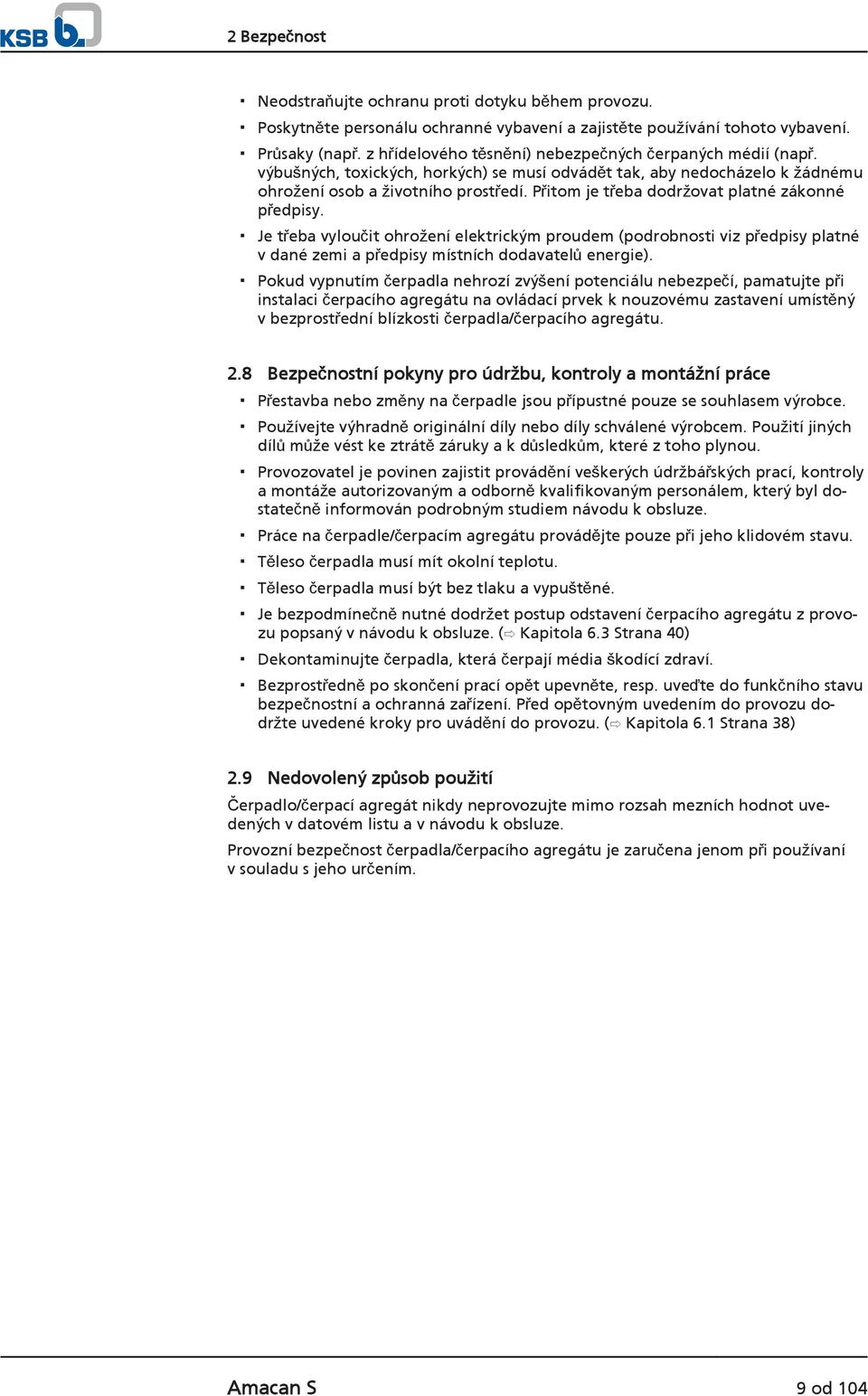

9 2 Bezpečnost Neodstraňujte ochranu proti dotyku během provozu. Poskytněte personálu ochranné vybavení a zajistěte používání tohoto vybavení. Průsaky (např. z hřídelového těsnění) nebezpečných čerpaných médií (např. výbušných, toxických, horkých) se musí odvádět tak, aby nedocházelo k žádnému ohrožení osob a životního prostředí. Přitom je třeba dodržovat platné zákonné předpisy. Je třeba vyloučit ohrožení elektrickým proudem (podrobnosti viz předpisy platné v dané zemi a předpisy místních dodavatelů energie). Pokud vypnutím čerpadla nehrozí zvýšení potenciálu nebezpečí, pamatujte při instalaci čerpacího agregátu na ovládací prvek k nouzovému zastavení umístěný v bezprostřední blízkosti čerpadla/čerpacího agregátu. 2.8 Bezpečnostní pokyny pro údržbu, kontroly a montážní práce Přestavba nebo změny na čerpadle jsou přípustné pouze se souhlasem výrobce. Používejte výhradně originální díly nebo díly schválené výrobcem. Použití jiných dílů může vést ke ztrátě záruky a k důsledkům, které z toho plynou. Provozovatel je povinen zajistit provádění veškerých údržbářských prací, kontroly a montáže autorizovaným a odborně kvalifikovaným personálem, který byl dostatečně informován podrobným studiem návodu k obsluze. Práce na čerpadle/čerpacím agregátu provádějte pouze při jeho klidovém stavu. Těleso čerpadla musí mít okolní teplotu. Těleso čerpadla musí být bez tlaku a vypuštěné. Je bezpodmínečně nutné dodržet postup odstavení čerpacího agregátu z provozu popsaný v návodu k obsluze. ( Kapitola 6.3 Strana 40) Dekontaminujte čerpadla, která čerpají média škodící zdraví. Bezprostředně po skončení prací opět upevněte, resp. uveďte do funkčního stavu bezpečnostní a ochranná zařízení. Před opětovným uvedením do provozu dodržte uvedené kroky pro uvádění do provozu. ( Kapitola 6.1 Strana 38) 2.9 Nedovolený způsob použití Čerpadlo/čerpací agregát nikdy neprovozujte mimo rozsah mezních hodnot uvedených v datovém listu a v návodu k obsluze. Provozní bezpečnost čerpadla/čerpacího agregátu je zaručena jenom při používaní v souladu s jeho určením. Amacan S 9 od 104

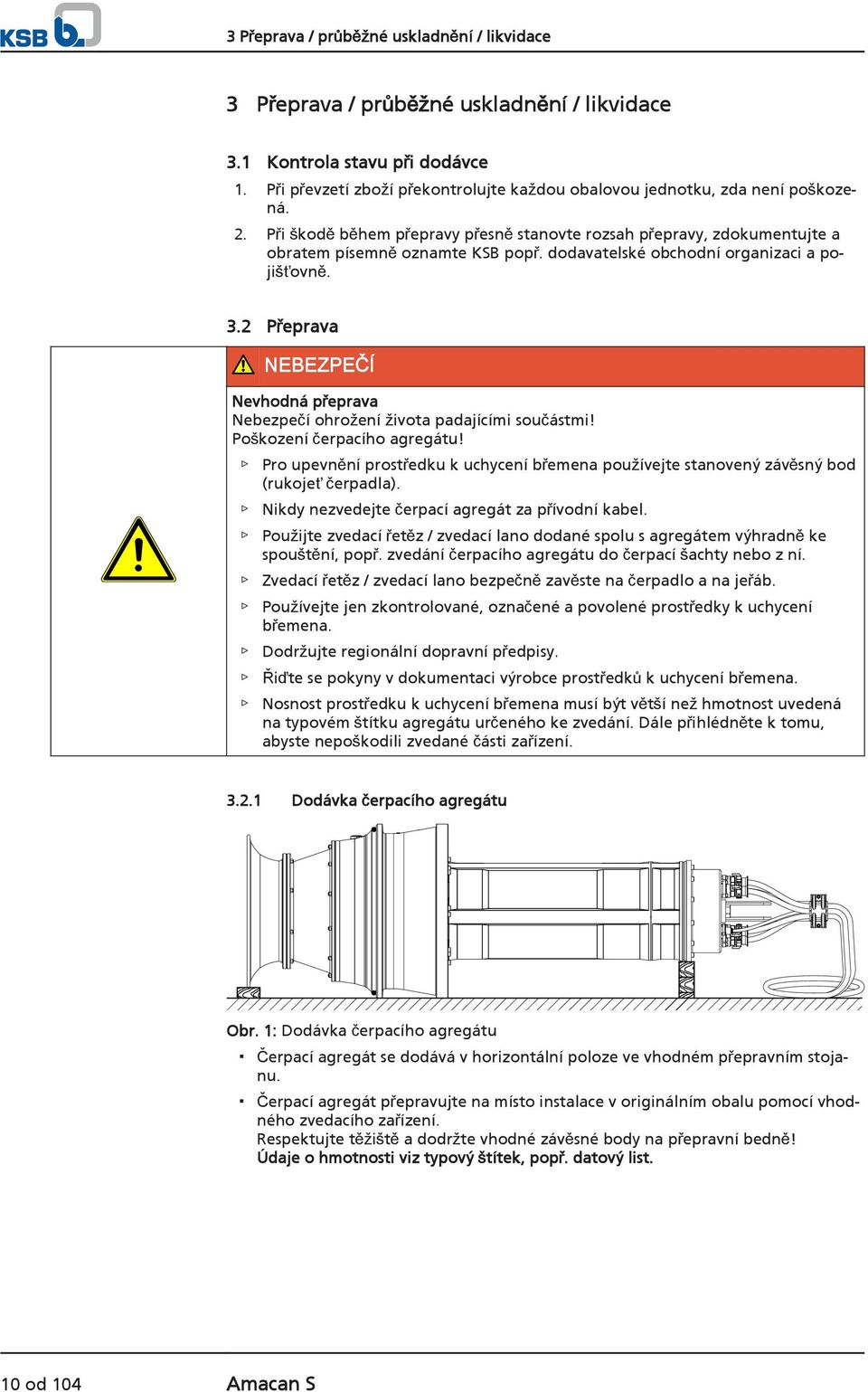

10 3 Přeprava / průběžné uskladnění / likvidace 3 Přeprava / průběžné uskladnění / likvidace 3.1 Kontrola stavu při dodávce 1. Při převzetí zboží překontrolujte každou obalovou jednotku, zda není poškozená. 2. Při škodě během přepravy přesně stanovte rozsah přepravy, zdokumentujte a obratem písemně oznamte KSB popř. dodavatelské obchodní organizaci a pojišťovně. 3.2 Přeprava NEBEZPEČÍ Nevhodná přeprava Nebezpečí ohrožení života padajícími součástmi! Poškození čerpacího agregátu! Pro upevnění prostředku k uchycení břemena používejte stanovený závěsný bod (rukojeť čerpadla). Nikdy nezvedejte čerpací agregát za přívodní kabel. Použijte zvedací řetěz / zvedací lano dodané spolu s agregátem výhradně ke spouštění, popř. zvedání čerpacího agregátu do čerpací šachty nebo z ní. Zvedací řetěz / zvedací lano bezpečně zavěste na čerpadlo a na jeřáb. Používejte jen zkontrolované, označené a povolené prostředky k uchycení břemena. Dodržujte regionální dopravní předpisy. Řiďte se pokyny v dokumentaci výrobce prostředků k uchycení břemena. Nosnost prostředku k uchycení břemena musí být větší než hmotnost uvedená na typovém štítku agregátu určeného ke zvedání. Dále přihlédněte k tomu, abyste nepoškodili zvedané části zařízení Dodávka čerpacího agregátu Obr. 1: Dodávka čerpacího agregátu Čerpací agregát se dodává v horizontální poloze ve vhodném přepravním stojanu. Čerpací agregát přepravujte na místo instalace v originálním obalu pomocí vhodného zvedacího zařízení. Respektujte těžiště a dodržte vhodné závěsné body na přepravní bedně! Údaje o hmotnosti viz typový štítek, popř. datový list. 10 od 104 Amacan S

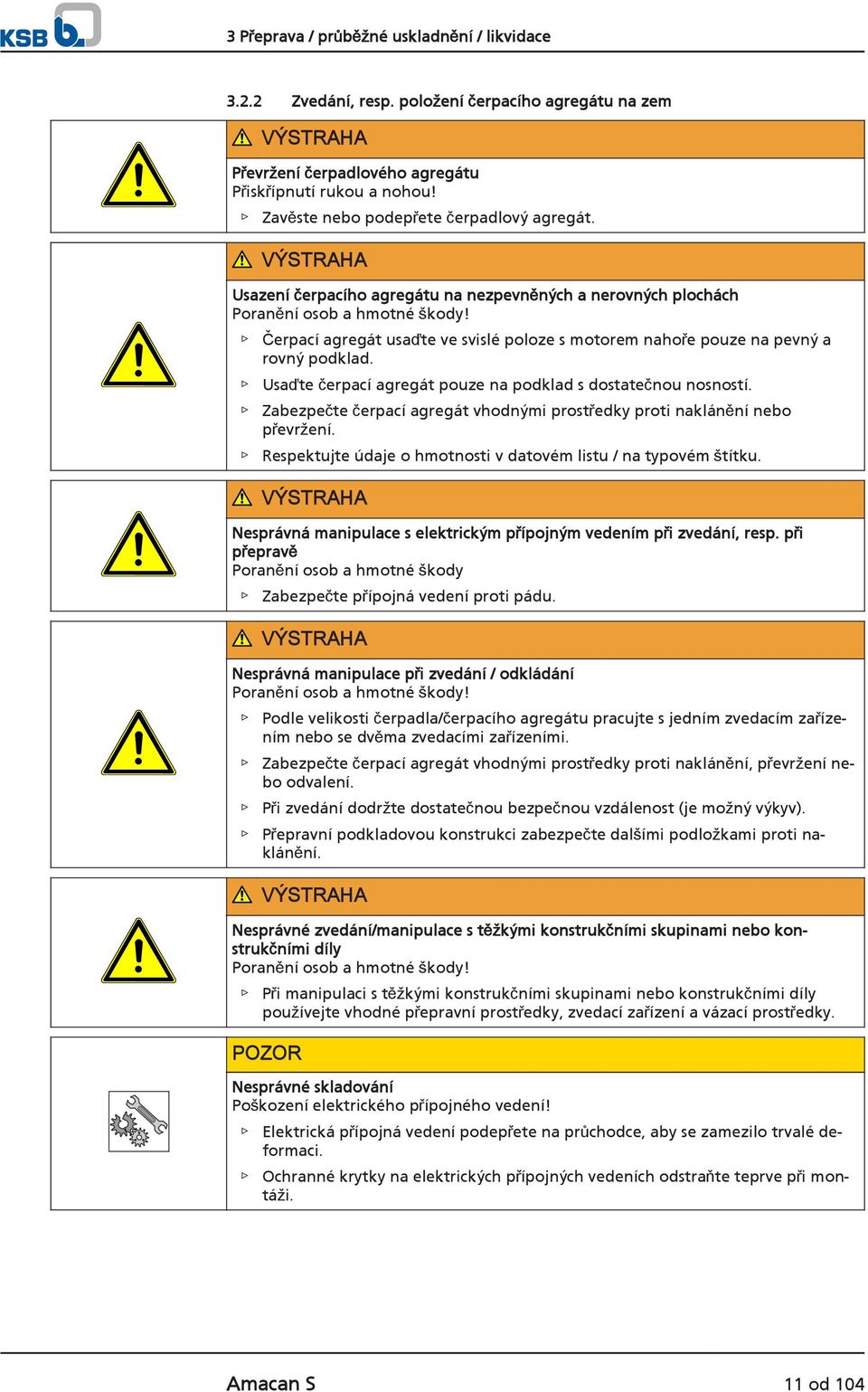

11 3 Přeprava / průběžné uskladnění / likvidace Zvedání, resp. položení čerpacího agregátu na zem VÝSTRAHA Převržení čerpadlového agregátu Přiskřípnutí rukou a nohou! Zavěste nebo podepřete čerpadlový agregát. VÝSTRAHA Usazení čerpacího agregátu na nezpevněných a nerovných plochách Poranění osob a hmotné škody! Čerpací agregát usaďte ve svislé poloze s motorem nahoře pouze na pevný a rovný podklad. Usaďte čerpací agregát pouze na podklad s dostatečnou nosností. Zabezpečte čerpací agregát vhodnými prostředky proti naklánění nebo převržení. Respektujte údaje o hmotnosti v datovém listu / na typovém štítku. VÝSTRAHA Nesprávná manipulace s elektrickým přípojným vedením při zvedání, resp. při přepravě Poranění osob a hmotné škody Zabezpečte přípojná vedení proti pádu. VÝSTRAHA Nesprávná manipulace při zvedání / odkládání Poranění osob a hmotné škody! Podle velikosti čerpadla/čerpacího agregátu pracujte s jedním zvedacím zařízením nebo se dvěma zvedacími zařízeními. Zabezpečte čerpací agregát vhodnými prostředky proti naklánění, převržení nebo odvalení. Při zvedání dodržte dostatečnou bezpečnou vzdálenost (je možný výkyv). Přepravní podkladovou konstrukci zabezpečte dalšími podložkami proti naklánění. VÝSTRAHA Nesprávné zvedání/manipulace s těžkými konstrukčními skupinami nebo konstrukčními díly Poranění osob a hmotné škody! Při manipulaci s těžkými konstrukčními skupinami nebo konstrukčními díly používejte vhodné přepravní prostředky, zvedací zařízení a vázací prostředky. POZOR Nesprávné skladování Poškození elektrického přípojného vedení! Elektrická přípojná vedení podepřete na průchodce, aby se zamezilo trvalé deformaci. Ochranné krytky na elektrických přípojných vedeních odstraňte teprve při montáži. Amacan S 11 od 104

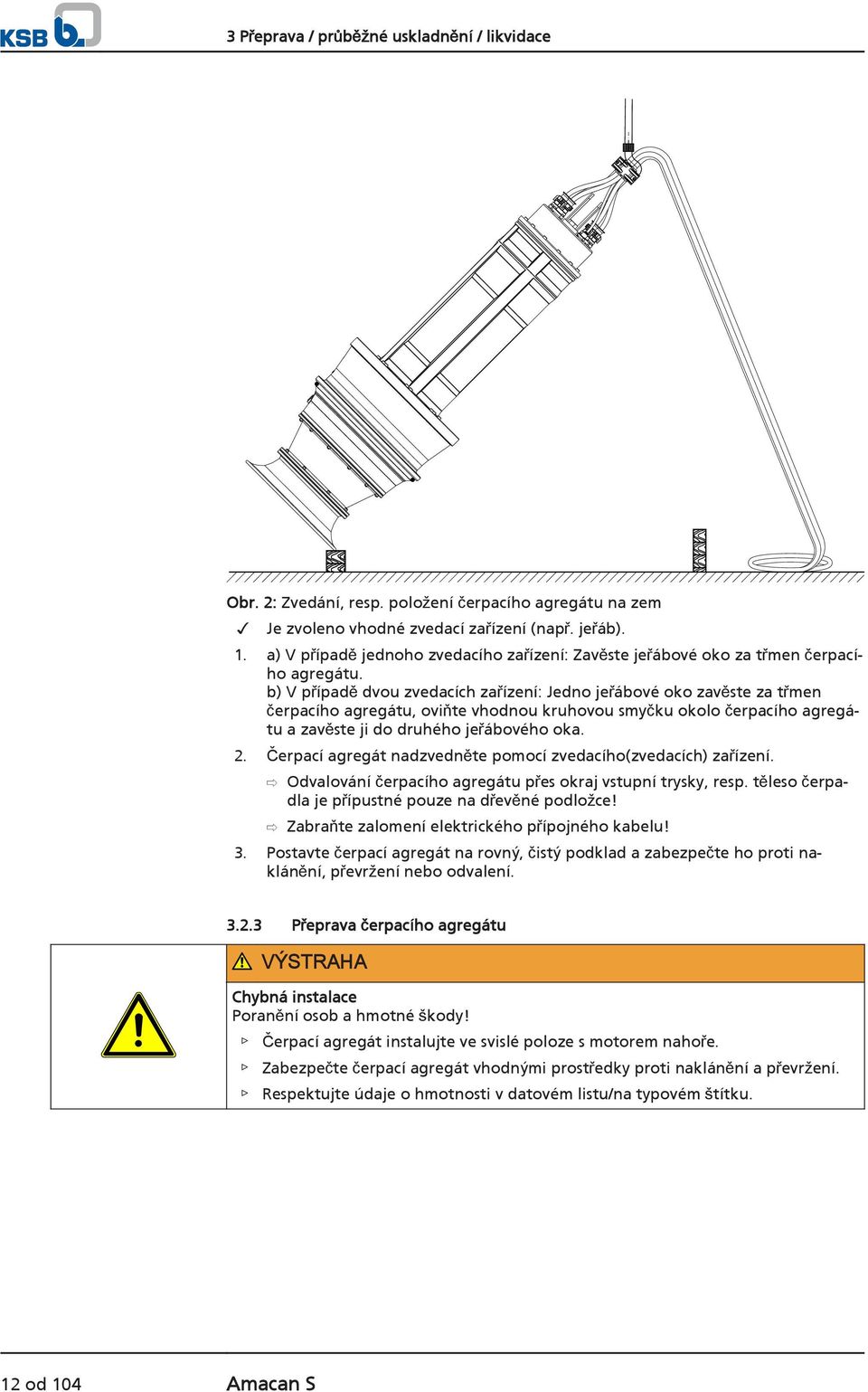

12 3 Přeprava / průběžné uskladnění / likvidace Obr. 2: Zvedání, resp. položení čerpacího agregátu na zem Je zvoleno vhodné zvedací zařízení (např. jeřáb). 1. a) V případě jednoho zvedacího zařízení: Zavěste jeřábové oko za třmen čerpacího agregátu. b) V případě dvou zvedacích zařízení: Jedno jeřábové oko zavěste za třmen čerpacího agregátu, oviňte vhodnou kruhovou smyčku okolo čerpacího agregátu a zavěste ji do druhého jeřábového oka. 2. Čerpací agregát nadzvedněte pomocí zvedacího(zvedacích) zařízení. Odvalování čerpacího agregátu přes okraj vstupní trysky, resp. těleso čerpadla je přípustné pouze na dřevěné podložce! Zabraňte zalomení elektrického přípojného kabelu! 3. Postavte čerpací agregát na rovný, čistý podklad a zabezpečte ho proti naklánění, převržení nebo odvalení Přeprava čerpacího agregátu VÝSTRAHA Chybná instalace Poranění osob a hmotné škody! Čerpací agregát instalujte ve svislé poloze s motorem nahoře. Zabezpečte čerpací agregát vhodnými prostředky proti naklánění a převržení. Respektujte údaje o hmotnosti v datovém listu/na typovém štítku. 12 od 104 Amacan S
13 3 Přeprava / průběžné uskladnění / likvidace VÝSTRAHA Nesprávná manipulace při zvedání / odkládání Poranění osob a hmotné škody! Podle velikosti čerpadla/čerpacího agregátu pracujte s jedním zvedacím zařízením nebo se dvěma zvedacími zařízeními. Zabezpečte čerpací agregát vhodnými prostředky proti naklánění, převržení nebo odvalení. Při zvedání dodržte dostatečnou bezpečnou vzdálenost (je možný výkyv). Přepravní podkladovou konstrukci zabezpečte dalšími podložkami proti naklánění. VÝSTRAHA Nesprávná manipulace s elektrickým přípojným vedením při zvedání, resp. při přepravě Poranění osob a hmotné škody Zabezpečte přípojná vedení proti pádu. VÝSTRAHA Nesprávné zvedání/manipulace s těžkými konstrukčními skupinami nebo konstrukčními díly Poranění osob a hmotné škody! Při manipulaci s těžkými konstrukčními skupinami nebo konstrukčními díly používejte vhodné přepravní prostředky, zvedací zařízení a vázací prostředky. Obr. 3: Přeprava čerpacího agregátu Čerpadlový agregát přepravujte ve vyobrazené poloze pomocí vhodného zvedacího zařízení. 3.3 Skladování/konzervace Pokud má uvedení do provozu proběhnout až po delší době od dodání, doporučujeme následující opatření: Čerpací agregát skladujte takto: v originálním obalu: horizontálně bez obalu: vertikálně motorem nahoru VÝSTRAHA Převržení čerpadlového agregátu Přiskřípnutí rukou a nohou! Zavěste nebo podepřete čerpadlový agregát. Amacan S 13 od 104

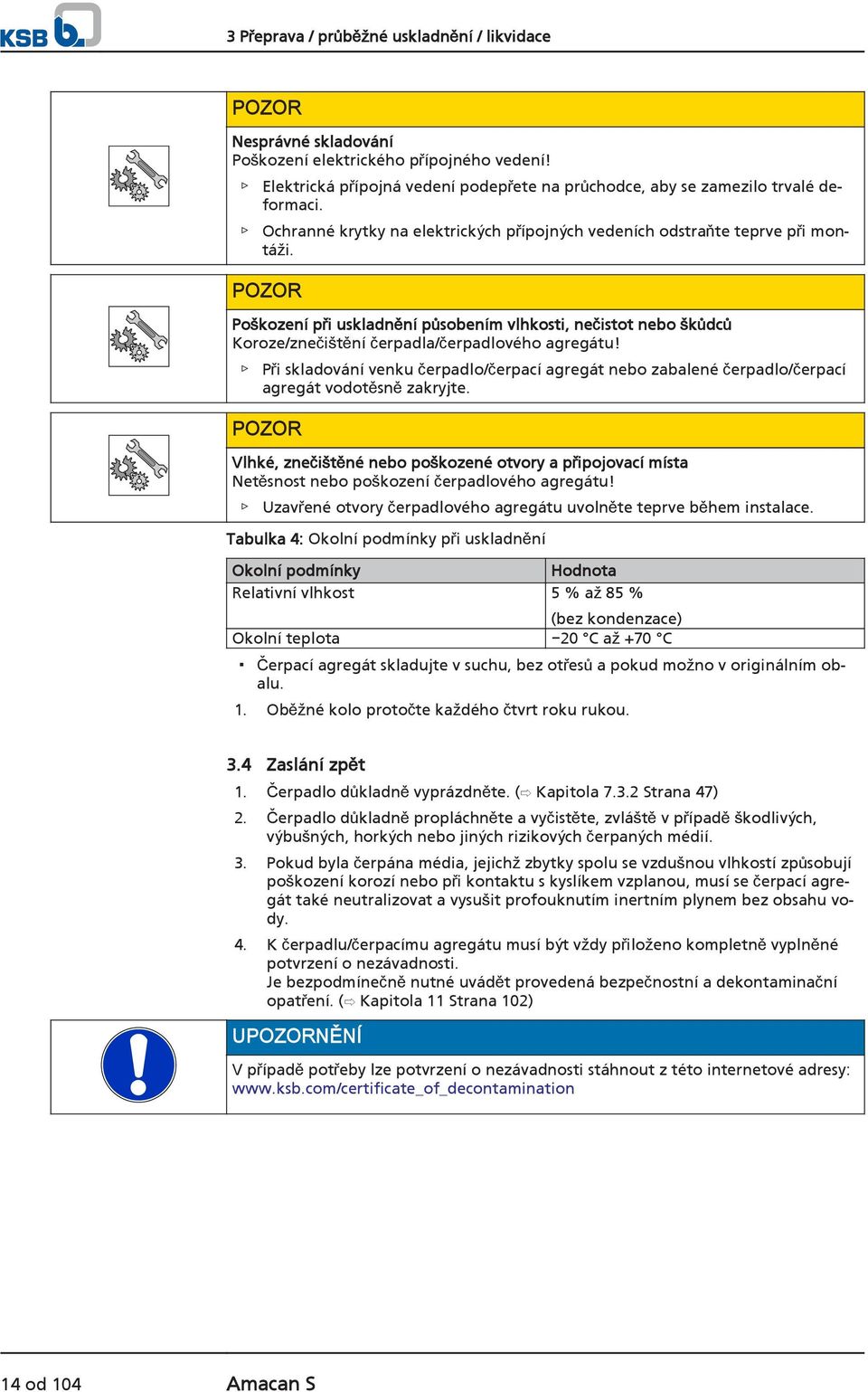

14 3 Přeprava / průběžné uskladnění / likvidace POZOR Nesprávné skladování Poškození elektrického přípojného vedení! Elektrická přípojná vedení podepřete na průchodce, aby se zamezilo trvalé deformaci. Ochranné krytky na elektrických přípojných vedeních odstraňte teprve při montáži. POZOR Poškození při uskladnění působením vlhkosti, nečistot nebo škůdců Koroze/znečištění čerpadla/čerpadlového agregátu! Při skladování venku čerpadlo/čerpací agregát nebo zabalené čerpadlo/čerpací agregát vodotěsně zakryjte. POZOR Vlhké, znečištěné nebo poškozené otvory a připojovací místa Netěsnost nebo poškození čerpadlového agregátu! Uzavřené otvory čerpadlového agregátu uvolněte teprve během instalace. Tabulka 4: Okolní podmínky při uskladnění Okolní podmínky Hodnota Relativní vlhkost 5 % až 85 % (bez kondenzace) Okolní teplota 20 C až +70 C Čerpací agregát skladujte v suchu, bez otřesů a pokud možno v originálním obalu. 1. Oběžné kolo protočte každého čtvrt roku rukou. 3.4 Zaslání zpět 1. Čerpadlo důkladně vyprázdněte. ( Kapitola Strana 47) 2. Čerpadlo důkladně propláchněte a vyčistěte, zvláště v případě škodlivých, výbušných, horkých nebo jiných rizikových čerpaných médií. 3. Pokud byla čerpána média, jejichž zbytky spolu se vzdušnou vlhkostí způsobují poškození korozí nebo při kontaktu s kyslíkem vzplanou, musí se čerpací agregát také neutralizovat a vysušit profouknutím inertním plynem bez obsahu vody. 4. K čerpadlu/čerpacímu agregátu musí být vždy přiloženo kompletně vyplněné potvrzení o nezávadnosti. Je bezpodmínečně nutné uvádět provedená bezpečnostní a dekontaminační opatření. ( Kapitola 11 Strana 102) UPOZORNĚNÍ V případě potřeby lze potvrzení o nezávadnosti stáhnout z této internetové adresy: 14 od 104 Amacan S

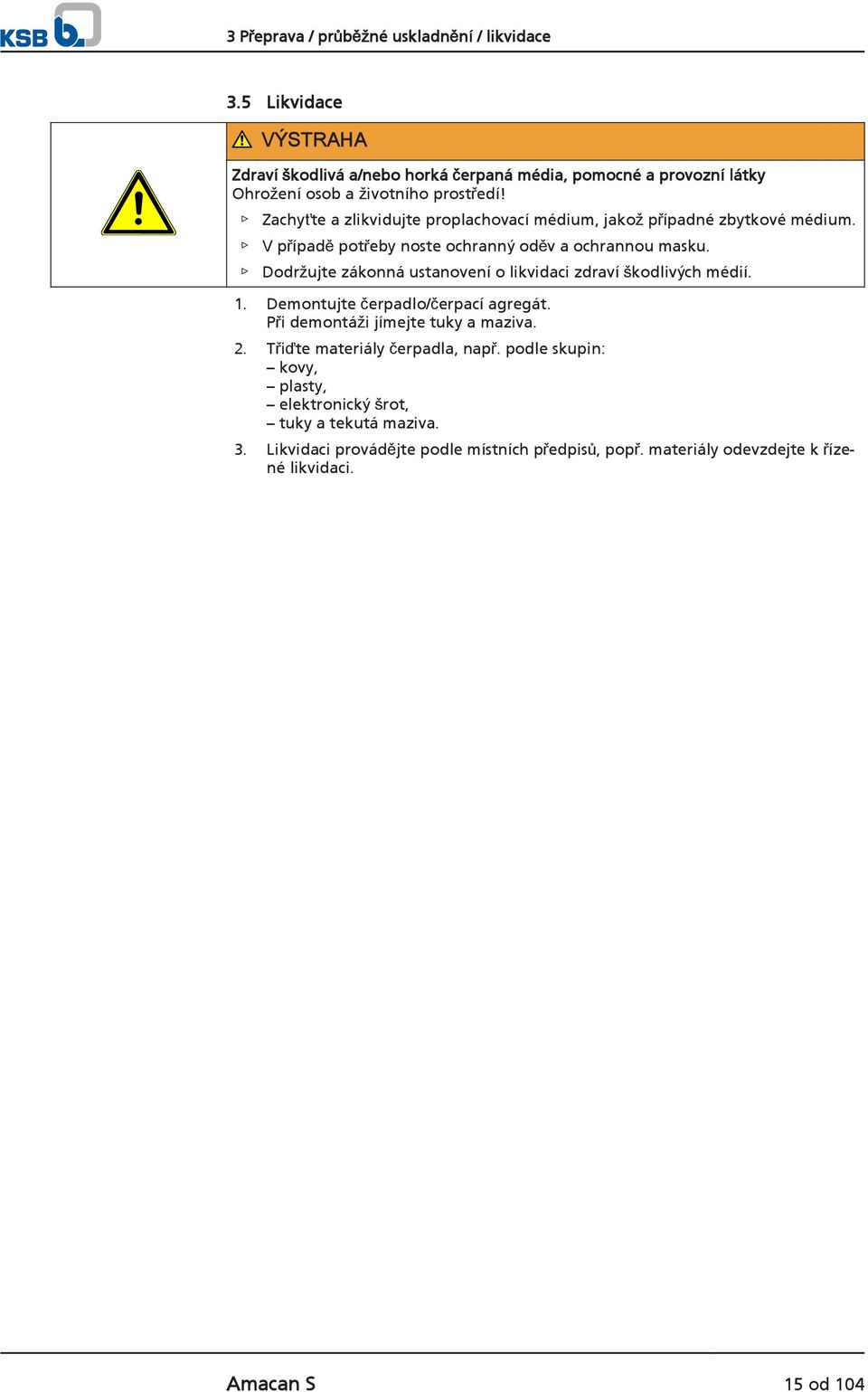

15 3 Přeprava / průběžné uskladnění / likvidace 3.5 Likvidace VÝSTRAHA Zdraví škodlivá a/nebo horká čerpaná média, pomocné a provozní látky Ohrožení osob a životního prostředí! Zachyťte a zlikvidujte proplachovací médium, jakož případné zbytkové médium. V případě potřeby noste ochranný oděv a ochrannou masku. Dodržujte zákonná ustanovení o likvidaci zdraví škodlivých médií. 1. Demontujte čerpadlo/čerpací agregát. Při demontáži jímejte tuky a maziva. 2. Třiďte materiály čerpadla, např. podle skupin: kovy, plasty, elektronický šrot, tuky a tekutá maziva. 3. Likvidaci provádějte podle místních předpisů, popř. materiály odevzdejte k řízené likvidaci. Amacan S 15 od 104

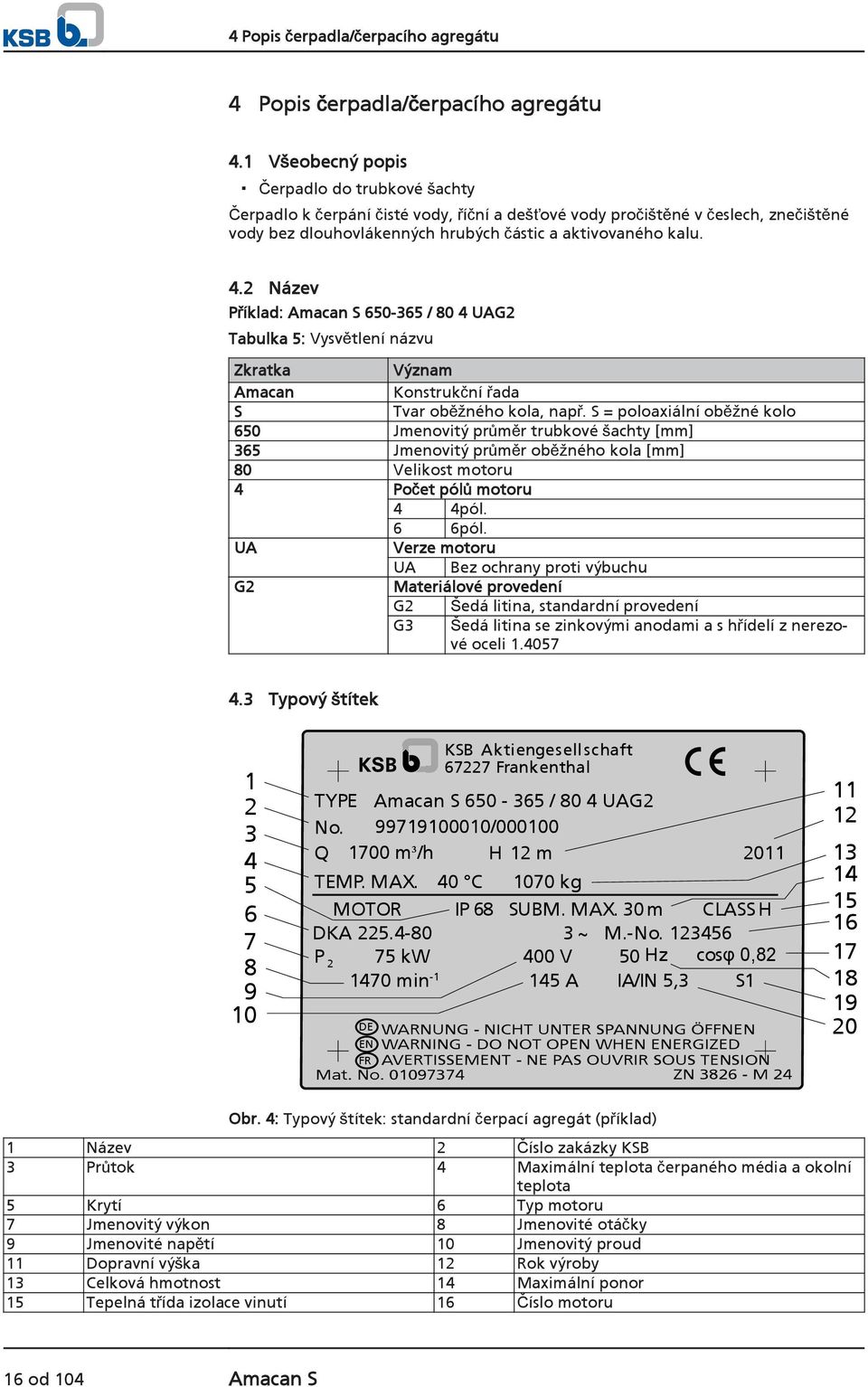

16 4 Popis čerpadla/čerpacího agregátu 4 Popis čerpadla/čerpacího agregátu 4.1 Všeobecný popis Čerpadlo do trubkové šachty Čerpadlo k čerpání čisté vody, říční a dešťové vody pročištěné v česlech, znečištěné vody bez dlouhovlákenných hrubých částic a aktivovaného kalu. 4.2 Název Příklad: Amacan S / 80 4 UAG2 Tabulka 5: Vysvětlení názvu Zkratka Význam Amacan Konstrukční řada S Tvar oběžného kola, např. S = poloaxiální oběžné kolo 650 Jmenovitý průměr trubkové šachty [mm] 365 Jmenovitý průměr oběžného kola [mm] 80 Velikost motoru 4 Počet pólů motoru 4 4pól. 6 6pól. UA Verze motoru UA Bez ochrany proti výbuchu G2 Materiálové provedení G2 Šedá litina, standardní provedení G3 Šedá litina se zinkovými anodami a s hřídelí z nerezové oceli Typový štítek TYPE No. Amacan S / 80 4 UAG / Q 1700 m³/h H 12 m TEMP. MAX. KSB Aktiengesell schaft Frankenthal 40 C 1070 kg 2011 MOTOR IP 68 SUBM. MAX. 30 m CLASS H DKA ~ M.-No P 2 75 kw 400 V 50 Hz cosφ 0, min A IA/IN 5,3 S1 DE WARNUNG - NICHT UNTER SPANNUNG ÖFFNEN EN WARNING - DO NOT OPEN WHEN ENERGIZED FR AVERTISSEMENT - NE PAS OUVRIR SOUS TENSION Mat. No ZN M Obr. 4: Typový štítek: standardní čerpací agregát (příklad) 1 Název 2 Číslo zakázky KSB 3 Průtok 4 Maximální teplota čerpaného média a okolní teplota 5 Krytí 6 Typ motoru 7 Jmenovitý výkon 8 Jmenovité otáčky 9 Jmenovité napětí 10 Jmenovitý proud 11 Dopravní výška 12 Rok výroby 13 Celková hmotnost 14 Maximální ponor 15 Tepelná třída izolace vinutí 16 Číslo motoru 16 od 104 Amacan S

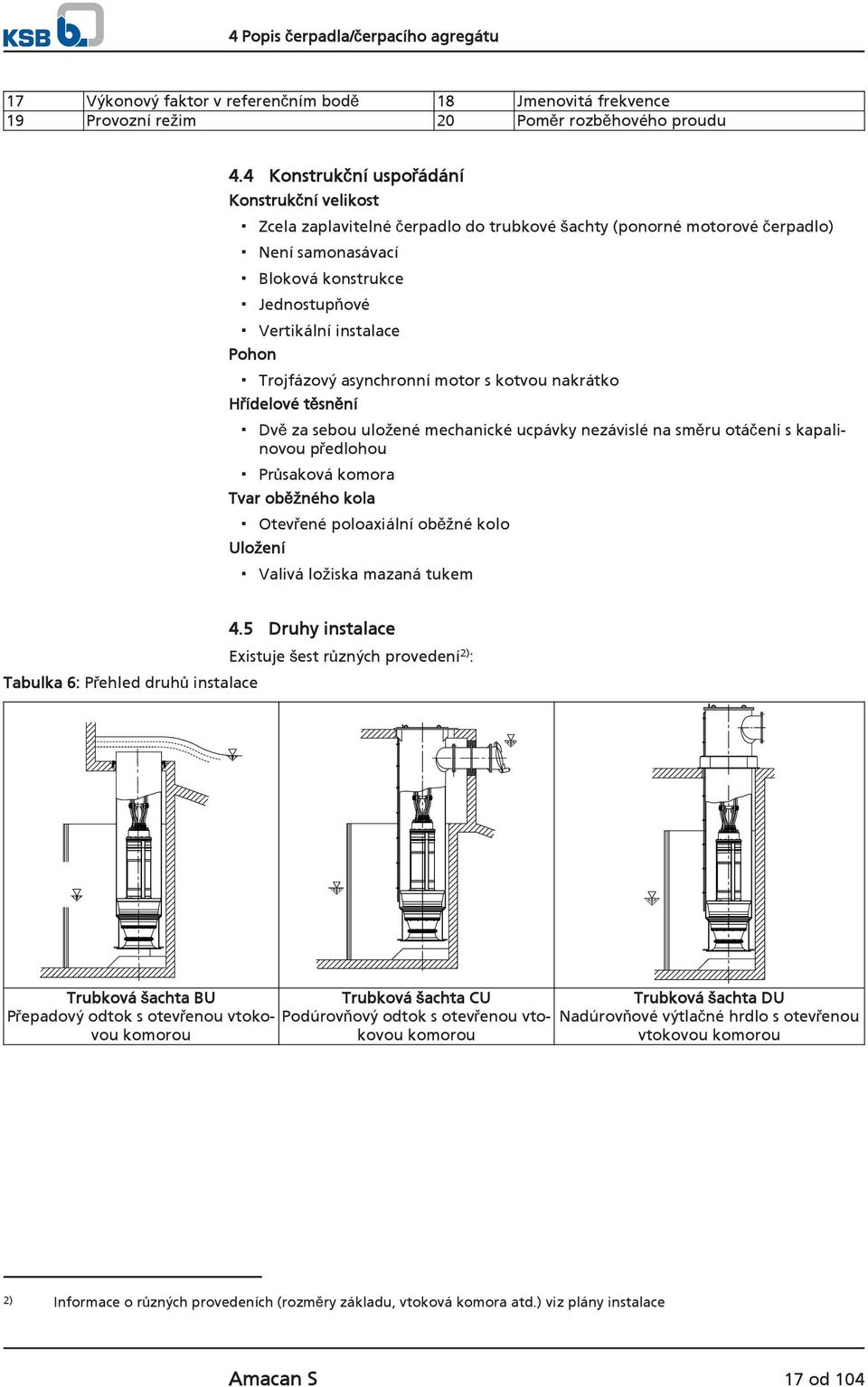

17 4 Popis čerpadla/čerpacího agregátu 17 Výkonový faktor v referenčním bodě 18 Jmenovitá frekvence 19 Provozní režim 20 Poměr rozběhového proudu 4.4 Konstrukční uspořádání Konstrukční velikost Zcela zaplavitelné čerpadlo do trubkové šachty (ponorné motorové čerpadlo) Není samonasávací Bloková konstrukce Jednostupňové Vertikální instalace Pohon Trojfázový asynchronní motor s kotvou nakrátko Hřídelové těsnění Dvě za sebou uložené mechanické ucpávky nezávislé na směru otáčení s kapalinovou předlohou Průsaková komora Tvar oběžného kola Otevřené poloaxiální oběžné kolo Uložení Valivá ložiska mazaná tukem Tabulka 6: Přehled druhů instalace 4.5 Druhy instalace Existuje šest různých provedení 2) : Trubková šachta BU Přepadový odtok s otevřenou vtokovou komorou Trubková šachta CU Podúrovňový odtok s otevřenou vtokovou komorou Trubková šachta DU Nadúrovňové výtlačné hrdlo s otevřenou vtokovou komorou 2) Informace o různých provedeních (rozměry základu, vtoková komora atd.) viz plány instalace Amacan S 17 od 104

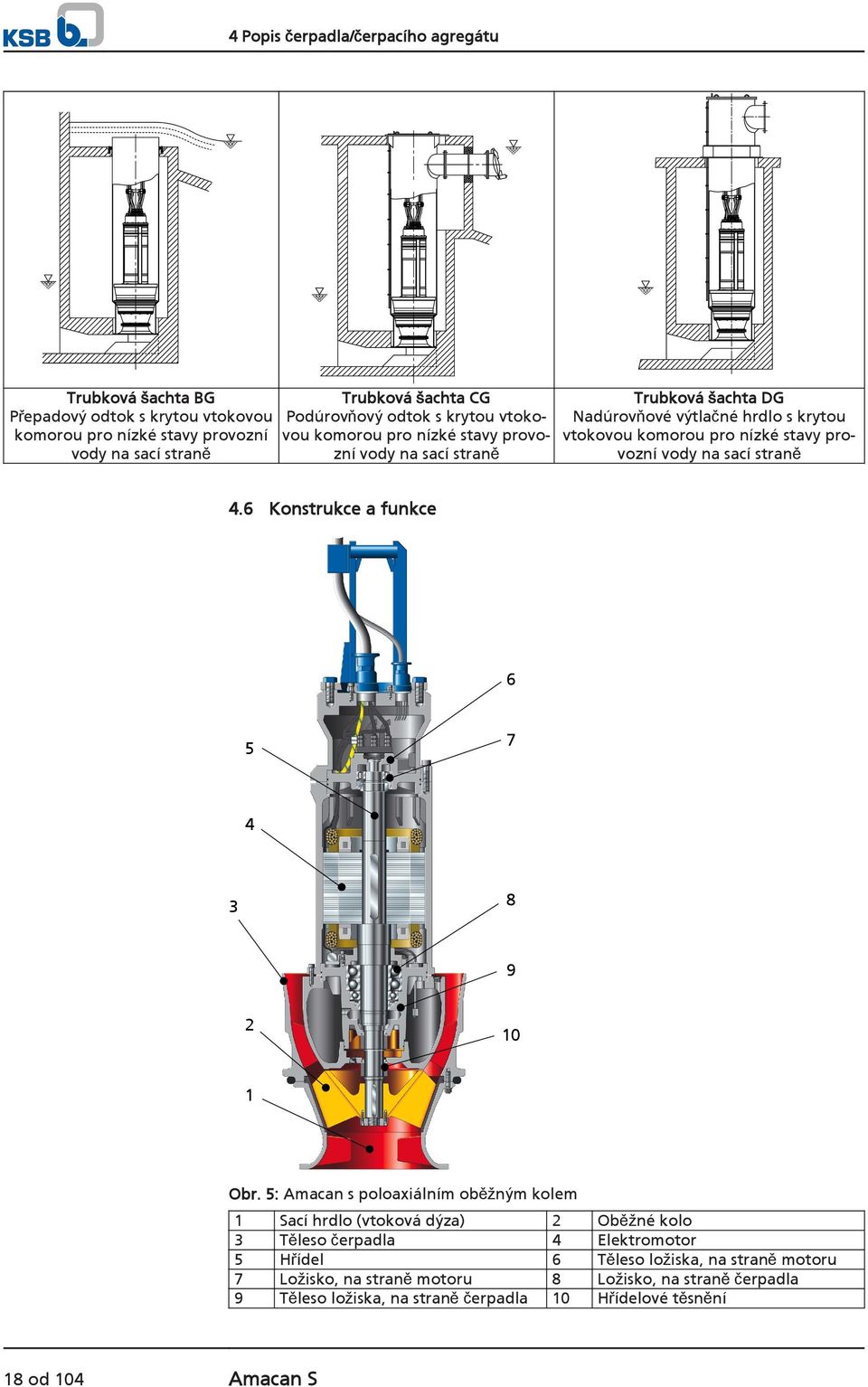

18 4 Popis čerpadla/čerpacího agregátu Trubková šachta BG Přepadový odtok s krytou vtokovou komorou pro nízké stavy provozní vody na sací straně Trubková šachta CG Podúrovňový odtok s krytou vtokovou komorou pro nízké stavy provozní vody na sací straně Trubková šachta DG Nadúrovňové výtlačné hrdlo s krytou vtokovou komorou pro nízké stavy provozní vody na sací straně 4.6 Konstrukce a funkce Obr. 5: Amacan s poloaxiálním oběžným kolem 1 Sací hrdlo (vtoková dýza) 2 Oběžné kolo 3 Těleso čerpadla 4 Elektromotor 5 Hřídel 6 Těleso ložiska, na straně motoru 7 Ložisko, na straně motoru 8 Ložisko, na straně čerpadla 9 Těleso ložiska, na straně čerpadla 10 Hřídelové těsnění 18 od 104 Amacan S

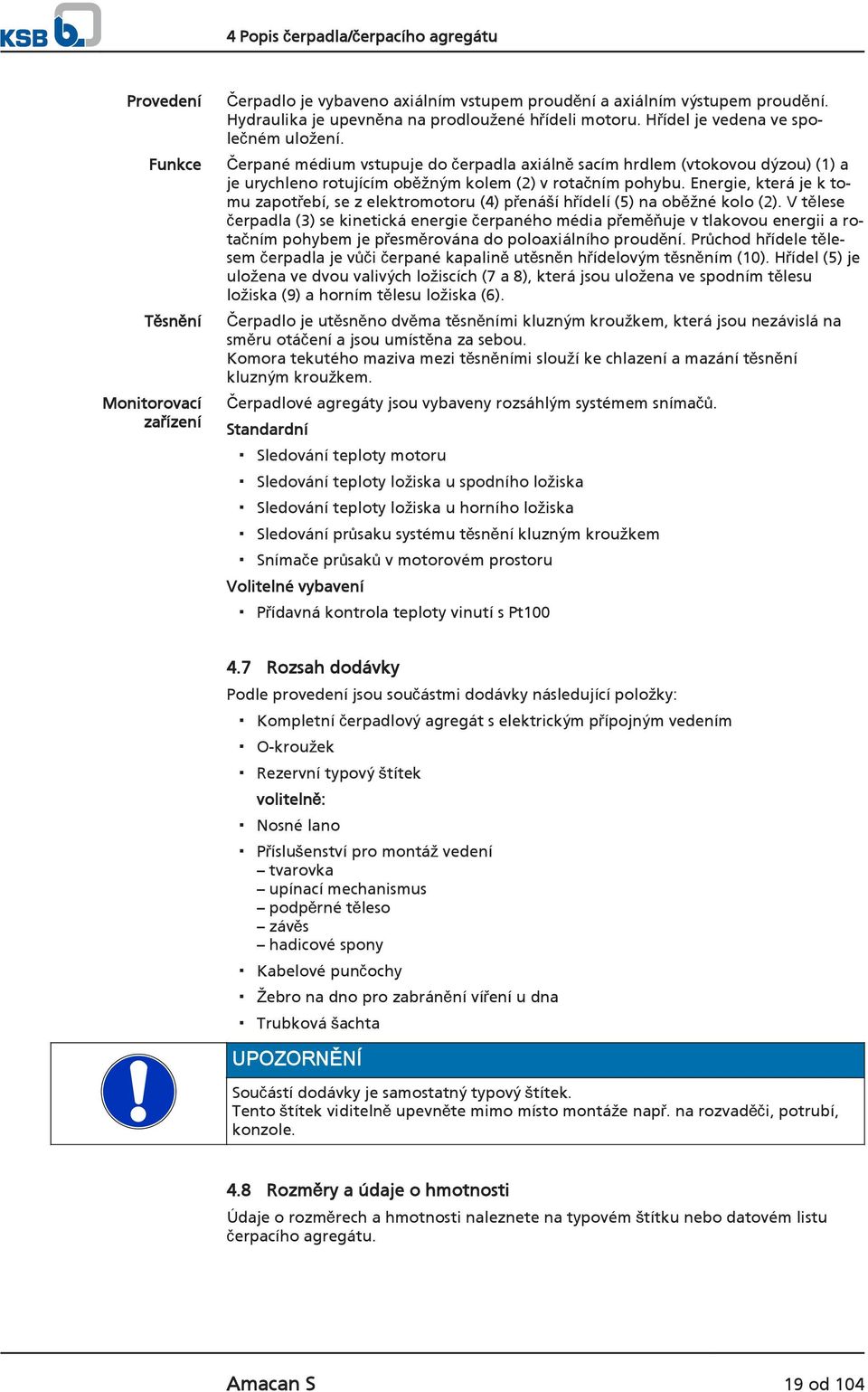

19 4 Popis čerpadla/čerpacího agregátu Provedení Funkce Těsnění Monitorovací zařízení Čerpadlo je vybaveno axiálním vstupem proudění a axiálním výstupem proudění. Hydraulika je upevněna na prodloužené hřídeli motoru. Hřídel je vedena ve společném uložení. Čerpané médium vstupuje do čerpadla axiálně sacím hrdlem (vtokovou dýzou) (1) a je urychleno rotujícím oběžným kolem (2) v rotačním pohybu. Energie, která je k tomu zapotřebí, se z elektromotoru (4) přenáší hřídelí (5) na oběžné kolo (2). V tělese čerpadla (3) se kinetická energie čerpaného média přeměňuje v tlakovou energii a rotačním pohybem je přesměrována do poloaxiálního proudění. Průchod hřídele tělesem čerpadla je vůči čerpané kapalině utěsněn hřídelovým těsněním (10). Hřídel (5) je uložena ve dvou valivých ložiscích (7 a 8), která jsou uložena ve spodním tělesu ložiska (9) a horním tělesu ložiska (6). Čerpadlo je utěsněno dvěma těsněními kluzným kroužkem, která jsou nezávislá na směru otáčení a jsou umístěna za sebou. Komora tekutého maziva mezi těsněními slouží ke chlazení a mazání těsnění kluzným kroužkem. Čerpadlové agregáty jsou vybaveny rozsáhlým systémem snímačů. Standardní Sledování teploty motoru Sledování teploty ložiska u spodního ložiska Sledování teploty ložiska u horního ložiska Sledování průsaku systému těsnění kluzným kroužkem Snímače průsaků v motorovém prostoru Volitelné vybavení Přídavná kontrola teploty vinutí s Pt Rozsah dodávky Podle provedení jsou součástmi dodávky následující položky: Kompletní čerpadlový agregát s elektrickým přípojným vedením O-kroužek Rezervní typový štítek volitelně: Nosné lano Příslušenství pro montáž vedení tvarovka upínací mechanismus podpěrné těleso závěs hadicové spony Kabelové punčochy Žebro na dno pro zabránění víření u dna Trubková šachta UPOZORNĚNÍ Součástí dodávky je samostatný typový štítek. Tento štítek viditelně upevněte mimo místo montáže např. na rozvaděči, potrubí, konzole. 4.8 Rozměry a údaje o hmotnosti Údaje o rozměrech a hmotnosti naleznete na typovém štítku nebo datovém listu čerpacího agregátu. Amacan S 19 od 104

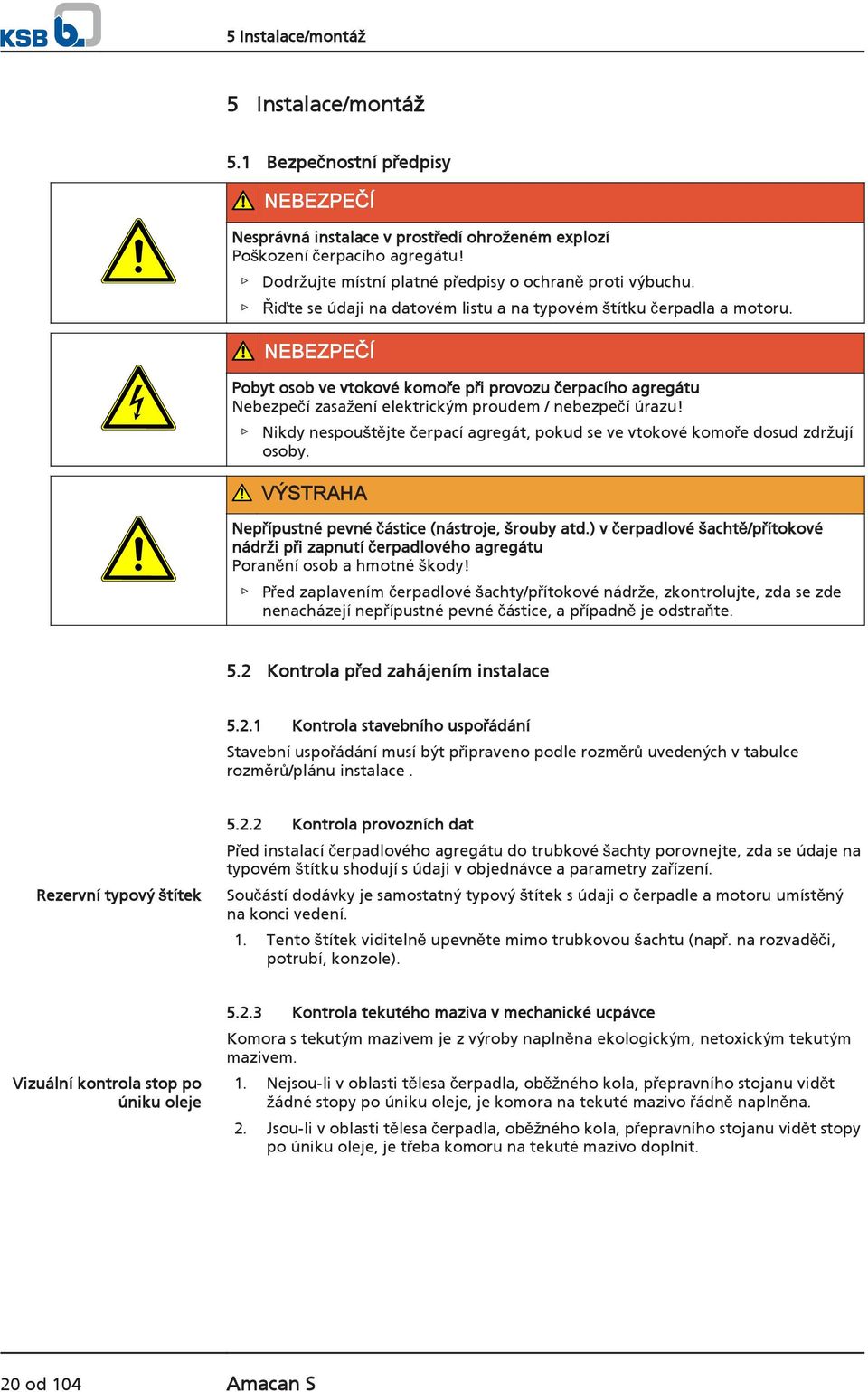

20 5 Instalace/montáž 5 Instalace/montáž 5.1 Bezpečnostní předpisy NEBEZPEČÍ Nesprávná instalace v prostředí ohroženém explozí Poškození čerpacího agregátu! Dodržujte místní platné předpisy o ochraně proti výbuchu. Řiďte se údaji na datovém listu a na typovém štítku čerpadla a motoru. NEBEZPEČÍ Pobyt osob ve vtokové komoře při provozu čerpacího agregátu Nebezpečí zasažení elektrickým proudem / nebezpečí úrazu! Nikdy nespouštějte čerpací agregát, pokud se ve vtokové komoře dosud zdržují osoby. VÝSTRAHA Nepřípustné pevné částice (nástroje, šrouby atd.) v čerpadlové šachtě/přítokové nádrži při zapnutí čerpadlového agregátu Poranění osob a hmotné škody! Před zaplavením čerpadlové šachty/přítokové nádrže, zkontrolujte, zda se zde nenacházejí nepřípustné pevné částice, a případně je odstraňte. 5.2 Kontrola před zahájením instalace Kontrola stavebního uspořádání Stavební uspořádání musí být připraveno podle rozměrů uvedených v tabulce rozměrů/plánu instalace. Rezervní typový štítek Kontrola provozních dat Před instalací čerpadlového agregátu do trubkové šachty porovnejte, zda se údaje na typovém štítku shodují s údaji v objednávce a parametry zařízení. Součástí dodávky je samostatný typový štítek s údaji o čerpadle a motoru umístěný na konci vedení. 1. Tento štítek viditelně upevněte mimo trubkovou šachtu (např. na rozvaděči, potrubí, konzole). Vizuální kontrola stop po úniku oleje Kontrola tekutého maziva v mechanické ucpávce Komora s tekutým mazivem je z výroby naplněna ekologickým, netoxickým tekutým mazivem. 1. Nejsou-li v oblasti tělesa čerpadla, oběžného kola, přepravního stojanu vidět žádné stopy po úniku oleje, je komora na tekuté mazivo řádně naplněna. 2. Jsou-li v oblasti tělesa čerpadla, oběžného kola, přepravního stojanu vidět stopy po úniku oleje, je třeba komoru na tekuté mazivo doplnit. 20 od 104 Amacan S
21 5 Instalace/montáž Obr. 6: Vizuální kontrola stop po úniku oleje Chcete-li naplnit komoru na tekuté mazivo, je nutná částečná demontáž/montáž čerpacího agregátu! Proveďte níže uvedené demontážní/montážní kroky, dodržujte přitom bezpečnostní pokyny: Tabulka 7: Demontážní/montážní kroky Pořadí Úkon Viz následující kapitola 1 Zvednutí čerpadla ( Kapitola Strana 11) 2 Demontáž vtokové dýzy ( Kapitola Strana 55) 3 Demontáž oběžného kola ( Kapitola Strana 56) 4 Plnění tekutým mazivem ( Kapitola Strana 52) 5 Montáž oběžného kola ( Kapitola Strana 64) 6 Montáž vtokové dýzy ( Kapitola Strana 65) 7 Nastavení montážní vůle ( Kapitola Strana 66) Kontrola směru otáčení VÝSTRAHA Ruce, popř. cizí tělesa v tělese čerpadla Poranění, poškození čerpadla! Nikdy nevkládejte ruce nebo předměty do čerpadla. Zkontrolujte, zda uvnitř čerpadla nejsou cizí tělesa. Učiňte vhodná ochranná opatření (např. ochranné brýle, apod.). VÝSTRAHA Nesprávná manipulace při zvedání / odkládání Poranění osob a hmotné škody! Podle velikosti čerpadla/čerpacího agregátu pracujte s jedním zvedacím zařízením nebo se dvěma zvedacími zařízeními. Zabezpečte čerpací agregát vhodnými prostředky proti naklánění, převržení nebo odvalení. Při zvedání dodržte dostatečnou bezpečnou vzdálenost (je možný výkyv). Přepravní podkladovou konstrukci zabezpečte dalšími podložkami proti naklánění. VÝSTRAHA Nesprávná instalace čerpacího agregátu při kontrole směru otáčení Poranění osob a hmotné škody! Zabezpečte čerpací agregát vhodnými prostředky proti naklánění nebo převržení. Amacan S 21 od 104
22 5 Instalace/montáž POZOR Chod čerpadlového agregátu naprázdno Zvýšené vibrace! Poškození těsnění kluzným kroužkem a uložení! Nikdy nenechejte čerpadlový agregát bez čerpaného média zapnutý déle než 60 sekund. Kontrola směru otáčení se provádí před montáží čerpacího agregátu, tj. v suchém stavu. 1. Zvedněte čerpací agregát do svislé polohy, dbejte, aby stál na rovném podkladu, a dostatečně jej zajistěte proti převržení. 2. Připojte čerpací agregát k elektrickému napájení a zapněte jej. 3. Zkontrolujte směr otáčení pomocí následujících možností: 1. Při pohledu shora do tělesa čerpadla se musí oběžné kolo otáčet ve směru hodinových ručiček. 2. Pozorujte směr otáčení oběžného kola. Ten se musí shodovat se šipkou směru otáčení na tělese čerpadla. 4. Při nesprávném směru otáčení zkontrolujte elektrické připojení a popř. rozvaděč. Poté kontrolu směru otáčení opakujte. 5. Po úspěšné kontrole směru otáčení označte, které konce kabelů patří k připojovacím svorkám v rozvaděči. 6. Odpojte elektrické připojení a zajistěte je proti neúmyslnému zapnutí. VÝSTRAHA Neúmyslné zapnutí čerpadlového agregátu Nebezpečí poranění pohyblivými konstrukčními díly! Zajistěte čerpadlový agregát proti neúmyslnému zapnutí. Práce na čerpadlovém agregátu provádějte pouze při odpojení elektrickým přípojek. 5.3 Spuštění čerpacího agregátu do trubkové šachty NEBEZPEČÍ Nevhodná přeprava Nebezpečí ohrožení života padajícími součástmi! Poškození čerpacího agregátu! Pro upevnění prostředku k uchycení břemena používejte stanovený závěsný bod (rukojeť čerpadla). Nikdy nezvedejte čerpací agregát za přívodní kabel. Použijte zvedací řetěz / zvedací lano dodané spolu s agregátem výhradně ke spouštění, popř. zvedání čerpacího agregátu do čerpací šachty nebo z ní. Zvedací řetěz / zvedací lano bezpečně zavěste na čerpadlo a na jeřáb. Používejte jen zkontrolované, označené a povolené prostředky k uchycení břemena. Dodržujte regionální dopravní předpisy. Řiďte se pokyny v dokumentaci výrobce prostředků k uchycení břemena. Nosnost prostředku k uchycení břemena musí být větší než hmotnost uvedená na typovém štítku agregátu určeného ke zvedání. Dále přihlédněte k tomu, abyste nepoškodili zvedané části zařízení. 22 od 104 Amacan S
23 5 Instalace/montáž VÝSTRAHA Pád do nezajištěné trubkové šachty Nebezpečí zranění! Během celého procesu montáže nebo demontáže zajistěte otevřenou trubkovou šachtu proti pádu osob. Instalujte vhodné bariéry Pokyny pro správnou montáž Žebro na dno je pro správný nátok do čerpacího agregátu nezbytné. Toto žebro zabraňujte vzniku podvodního víru (víru u dna), který by mj. mohl způsobit pokles výkonu. Pro udržení optimálních podmínek pro nátok do čerpadla dodržte následující pokyny: 1. Dodržte stavební uspořádání! Žebro na dno namontujte v souladu s plánem instalace, soustředně pod trubkovou šachtou Obr. 7: Montážní poloha žebra na dno 1 Žebro na dno 2 Trubková šachta 3 Vtoková komora 2. Dodržte montážní polohu čerpacího agregátu! Čerpací agregát spouštějte do trubkové šachty tak, aby žebra zabraňující víření (2) ve vtokové dýze byla nasměrována stejně jako žebro na dně (3). Orientaci pro toto nasměrování poskytuje nasměrování třmenu čerpacího agregátu. Třmen (1) a žebra zabraňující víření (2) jsou nasměrovány stejně Obr. 8: Montážní poloha čerpacího agregátu 1 Třmen 2 Žebra proti víření 3 Žebro na dno Amacan S 23 od 104
24 5 Instalace/montáž Montáž bez nosného lana POZOR Nesprávná montáž Poškození čerpadlového agregátu Zkontrolujte, zda čerpadlový agregát dosedl v trubkové šachtě ve správné poloze Obr. 9: Vložení O-kroužku Při instalaci čerpacího agregátu se zásadně řiďte plánem instalace/tabulkou rozměrů. 1. Pokud již dodaný O-kroužek není namontován z výroby, vložte jej do tělesa čerpadla Hák jeřábu zavěste do třmenu čerpacího agregátu. 3. Umístěte čerpací agregát na střed trubkové šachty a pomalu jej spouštějte, až dosedne do požadované polohy. ( Kapitola Strana 23) 4. Přípojná vedení vyveďte nahoru a zabezpečte, popř. je pomocí kabelové punčochy upevněte na čerpací šachtu. Čerpací agregát při tom nezvedejte z jeho místa. X X Obr. 10: Upevnění kabelovou punčochou Montáž pomocí nosného lana Při instalaci čerpacího agregátu se zásadně řiďte plánem instalace/tabulkou rozměrů. Před montáží čerpacího agregátu zkontrolujte nosné lano pohledem. Nepřekračujte přípustnou nosnost. X X Obr. 11: X = označení nosnosti Nosné lano Závěs 24 od 104 Amacan S
25 5 Instalace/montáž POZOR Nesprávná montáž Poškození čerpadlového agregátu Zkontrolujte, zda čerpadlový agregát dosedl v trubkové šachtě ve správné poloze. POZOR Pád čerpacího agregátu při montáži a demontáži Poškození strojů a zařízení! Ke zvedání čerpacího agregátu nikdy nepoužívejte napínák nebo závěs. Používejte výhradně závěsné oko ( Kapitola 9.2 Strana 74) UPOZORNĚNÍ Před montáží napínáku zkontrolujte příslušnou závlačku, zda nemá trhliny, příp. výlomy. V případě poškození bezpodmínečně použijte novou závlačku. Je k dispozici dostatečně dimenzované zvedací zařízení. Nosné lano je vizuálně zkontrolováno. Závlačka napínáku je zkontrolována, zda není poškozena Obr. 12: Vložení O-kroužku 1. Pokud již dodaný O-kroužek není namontován z výroby, vložte jej do tělesa čerpadla Obr. 13: Zvedání a umístění čerpacího agregátu 2. Montážní řetěz nebo lano (1) zavěste na jeřábovou kočku (4) zvedacího zařízení (2). 3. Upevněte nosné lano (5) pomocí závěsu ke třmenu. U pozinkovaného provedení zajistěte čep na závěsu přípravkem Loctite 243. ( Kapitola 9.2 Strana 74) Zkontrolujte směr montáže nosného lana, volné závěsné oko (6) musí být na straně odvrácené od čerpacího agregátu. 4. Poněkud odviňte nosné lano a připojovací kabely. Amacan S 25 od 104
26 5 Instalace/montáž 5. Spouštějte čerpací agregát do trubkové šachty, dokud třmen z trubkové šachty nevyčnívá v přístupné poloze. 6. Trubkovou šachtu bezpečně zakryjte kromě pracovní spáry. 7. Zavěste první oko nosného lana (5) na montážní lano (1), aby čerpací agregát zůstal připraven k montáži v poloze nad trubkovou šachtou. 8. Vyvlékněte hák zvedacího zařízení z oka nosného lana a pojíždějte zvedacím zařízením výše Obr. 14: Zabezpečení ovládacího a napájecího kabelu c 9. Zavěste ovládací vedení (7) a elektrické napájecí kabely (8) konopným lanem (9) na jeřábový hák (3) zvedacího zařízení. 10. Tvarovku (a) přiřízněte tak, aby dosahovala od jedné stahovací svorky k druhé. d b e a Obr. 15: Průřez vedením kabelů f 11. Nosné lano (f) a ovládací vedení (c) vložte do tvarovky (a) a dbejte při tom na to, aby obě ležela ve správném kanálu. 12. Napněte připojovací kabely pomocí konopného lana zavěšeného přes jeřábový hák. 13. Vložte elektrické napájecí kabely (b) do prohlubní ve tvarovce (a) a stahujte je směrem odzadu dopředu hadicovými sponami (d) ovinutými plastovou hadicí (e). 14. V oblasti závěsných ok, která jsou mezi jednotlivými úseky lana, se všechny připojovací kabely upraví do tvaru smyčky a opět se upevní na úsek lana, který je nad nimi. 15. Čerpací agregát se postupně spouští do trubkové šachty a kabelový svazek se při tom upevňuje ovinutými hadicovými sponami v pravidelných vzdálenostech. 16. Přes přečnívající konce lana s ostrými hranami (např. na stahovací svorce) přetáhněte smršťovací bužírku, zabráníte tak poškození silového a ovládacího kabelu. 26 od 104 Amacan S
27 5 Instalace/montáž Obr. 16: Spouštění čerpacího agregátu 17. Posledním krokem je zavěšení nosného lana se závěsem a napínákem do závěsného oka (umístěného v trubkové šachtě nebo v konstrukci). Zajištění napínáku se provádí závlačkou. Po prostrčení ohněte ramena závlačky od sebe (rozevřete). 18. Napínák napněte natolik, aby byl kabelový svazek napnutý, ale aby přitom nezvedal čerpadlo z jeho umístění. 19. Vyvlékněte hák zvedacího zařízení ze závěsného oka, uvolněte připojovací kabely z konopného lana a přiveďte je k rozvaděči! 20. Nejvyšší, volně visící závěsné oko je třeba upevnit na kabelový svazek, aby se zabránilo hluku a opotřebení v důsledku odírání. 21. Sejměte z trubkové šachty bezpečnostní kryt a namontujte víko. Pokud jsou použity kabelové průchodky, utěsněte je! Montáž pomocí nosného lana a podpěrného tělesa Při instalaci čerpacího agregátu se zásadně řiďte plánem instalace/tabulkou rozměrů. Před montáží čerpacího agregátu zkontrolujte nosné lano pohledem. Nepřekračujte přípustnou nosnost. Amacan S 27 od 104
28 5 Instalace/montáž X X Obr. 17: X = označení nosnosti Nosné lano Závěs POZOR Nesprávná montáž Poškození čerpadlového agregátu Zkontrolujte, zda čerpadlový agregát dosedl v trubkové šachtě ve správné poloze. POZOR Pád čerpacího agregátu při montáži a demontáži Poškození strojů a zařízení! Ke zvedání čerpacího agregátu nikdy nepoužívejte napínák nebo závěs. Používejte výhradně závěsné oko ( Kapitola 9.2 Strana 74) UPOZORNĚNÍ Před montáží napínáku zkontrolujte příslušnou závlačku, zda nemá trhliny, příp. výlomy. V případě poškození bezpodmínečně použijte novou závlačku. Je k dispozici dostatečně dimenzované zvedací zařízení. Podpěrné těleso je dodáno ve smontovaném stavu a je připraveno. Nosné lano je vizuálně zkontrolováno. Závlačka napínáku je zkontrolována, zda není poškozena Obr. 18: Vložení O-kroužku 1. Pokud již dodaný O-kroužek není namontován z výroby, vložte jej do tělesa čerpadla od 104 Amacan S
29 5 Instalace/montáž Obr. 19: Zvedání a umístění čerpacího agregátu 2. Montážní řetěz nebo lano (1) zavěste na jeřábovou kočku (4) zvedacího zařízení (2). 3. Upevněte nosné lano (5) pomocí závěsu ke třmenu. Zkontrolujte směr montáže nosného lana, volné závěsné oko (6) musí být na straně odvrácené od čerpacího agregátu. 4. Poněkud odviňte nosné lano a připojovací kabely. 5. Spouštějte čerpací agregát do trubkové šachty, dokud třmen z trubkové šachty nevyčnívá v přístupné poloze. 6. Trubkovou šachtu bezpečně zakryjte kromě pracovní spáry. 7. Zavěste první oko nosného lana (5) na montážní lano (1), aby čerpací agregát zůstal připraven k montáži v poloze nad trubkovou šachtou. 8. Vyvlékněte hák zvedacího zařízení z oka nosného lana a pojíždějte zvedacím zařízením výše Obr. 20: Zabezpečení ovládacího a napájecího kabelu 9. Zavěste ovládací vedení (7) a elektrické napájecí kabely (8) konopným lanem (9) na jeřábový hák (3) zvedacího zařízení. 10. Tvarovku (a) přiřízněte tak, aby dosahovala od jedné stahovací svorky k druhé. Amacan S 29 od 104
30 5 Instalace/montáž c d b e a Obr. 21: Průřez vedením kabelů f 11. Nosné lano (f) a ovládací vedení (c) vložte do tvarovky (a) a dbejte při tom na to, aby obě ležela ve správném kanálu. 12. Napněte připojovací kabely pomocí konopného lana zavěšeného přes jeřábový hák. 13. Vložte elektrické napájecí kabely (b) do prohlubní ve tvarovce (a) a stahujte je směrem odzadu dopředu hadicovými sponami (d) ovinutými plastovou hadicí (e). 14. Čerpací agregát se postupně spouští do trubkové šachty a kabelový svazek se při tom upevňuje ovinutými hadicovými sponami v pravidelných vzdálenostech. 15. V oblasti závěsných ok, která jsou mezi jednotlivými úseky lana, se všechny připojovací kabely upraví do tvaru smyčky a opět se upevní na úsek lana, který je nad nimi. 16. Přes přečnívající konce lana s ostrými hranami (např. na stahovací svorce) přetáhněte smršťovací bužírku, zabráníte tak poškození silového a ovládacího kabelu. 17. V závislosti na poloze podpěrného tělesa 59-7 na nosném laně (f) a se zohledněním druhu instalace, přiřízněte tvarovku (a), vložte nosné lano a ovládací vedení (c). 18. Vložte elektrické napájecí kabely (b) do prohlubní ve tvarovce (a) a stáhněte hadicovými sponami (d). X X *) 50 **) (185, 81-39) Obr. 22: Nosné lano s podpěrným tělesem, rozměry v mm *) v závislosti na průřezu vedení, **) u 1 nebo 3 lan = 30 mm 19. Podpěrné těleso 59-7 je upnuto pomocí vodicí desky 55-1 na nosném laně (f). 20. Povolte šroubení na vodicí desce, vložte příchytku vodicí desky okolo nosného lana. 30 od 104 Amacan S
31 5 Instalace/montáž 21. Desku 185 vodicí desky včetně tyče z GfK spojte pomocí šroubů se šestihrannou hlavou 901, podložek 550 a kloboučkových matic 920 s příchytkou, pevně utáhněte a zajistěte pomocí Loctite 243. ( Kapitola 9.2 Strana 74) UPOZORNĚNÍ Podpěrné těleso musí být pevně upnuto na nosném laně. Je-li třeba, příchytku podložte. 22. Tvarovku přiřízněte tak, aby dosahovala k další stahovací svorce. Přitom dejte pozor na oblast podpěrného tělesa. 23. Silové a ovládací kabely se napnuté vedou kolem podpěrného tělesa k další hadicové sponě a tam se stáhnou. Obr. 23: Spouštění čerpacího agregátu 24. Čerpací agregát se opět postupně spouští do trubkové šachty. Kabelový svazek upevněte hadicovými sponami. 25. Posledním krokem je zavěšení nosného lana se závěsem a napínákem do závěsného oka (umístěného v trubkové šachtě nebo v konstrukci). Zajištění napínáku se provádí závlačkou. Po prostrčení ohněte ramena závlačky od sebe (rozevřete). 26. Napínák napněte natolik, aby byl kabelový svazek napnutý, ale aby přitom nezvedal čerpadlo z jeho umístění. 27. Vyvlékněte hák zvedacího zařízení ze závěsného oka, uvolněte připojovací kabely z konopného lana a přiveďte je k rozvaděči! 28. Nejvyšší, volně visící závěsné oko je třeba upevnit na kabelový svazek, aby se zabránilo hluku a opotřebení v důsledku odírání. 29. Sejměte z trubkové šachty bezpečnostní kryt a namontujte víko. Pokud jsou použity kabelové průchodky, utěsněte je! Amacan S 31 od 104
32 5 Instalace/montáž 5.4 Elektrické zapojení Pokyny k projektování rozvaděče Elektrické zapojení čerpacího agregátu instalujte podle Schémat elektrického zapojení. ( Kapitola 9.3 Strana 76) Čerpací agregát se dodává s elektrickými připojovacími kabely a je určen pro přímý rozběh. UPOZORNĚNÍ Při instalaci kabelu mezi rozvaděčem a přípojným bodem čerpadlového agregátu dejte pozor na dostatečný počet žil pro snímače. Průřez musí činit minimálně 1,5 mm². Motory lze připojit na elektrické nízkonapěťové sítě s jmenovitým napětím a tolerancí napětí podle IEC 38 nebo jiné sítě, příp. napájecí zařízení s tolerancemi jmenovitého napětí max. ±10 % Zařízení k ochraně proti přetížení 1. Chraňte čerpací agregát proti přetížení tepelně zpožděným zařízením k ochraně proti přetížení podle IEC 947 a regionálně platných předpisů. 2. Zařízení k ochraně proti přetížení nastavte na jmenovitý proud, který je uveden na typovém štítku Řízení výšky hladiny POZOR Nedosažení minimálního stavu čerpaného média Poškození čerpadlového agregátu kavitací! Nikdy nedopusťte pokles hladiny čerpaného média pod minimální stav. Pro automatický režim čerpacího agregátu v jímce je potřeba řízení výšky hladiny. Dodržujte uvedený minimální stav čerpaného média. ( Kapitola Strana 40) Provoz s měničem frekvence Čerpací agregát je vhodný pro provoz s měničem frekvence v souladu s IEC NEBEZPEČÍ Nesprávný výběr a nastavení měniče frekvence Nebezpečí výbuchu! Dodržujte níže uvedené pokyny k výběru a nastavení měniče frekvence. Volba Nastavení Rozběh Provoz Při volbě měniče frekvence se řiďte následujícími údaji: Údaje výrobce Elektrické údaje čerpacího agregátu, zejména jmenovitý proud Jsou vhodné jen měniče napětí s meziobvodem (VSI) s pulzní šířkovou modulací (PWM) a frekvencemi impulzů mezi 1 a 16 khz. Při nastavování měniče frekvence se řiďte následujícími údaji: Proudové omezení nastavte maximálně na 1,2násobek jmenovitého proudu uvedeného na typovém štítku. Při rozběhu měniče frekvence se řiďte následujícími údaji: Dbejte na krátké rozběhové rampy (maximálně 5 s) Teprve po nejméně 2 minutách povolte regulaci otáček. Rozběh s dlouhými rozběhovými rampami a nízkou frekvencí může vést k ucpání. Při provozu s měničem frekvence dodržujte následující mezní hodnoty: 32 od 104 Amacan S
33 5 Instalace/montáž Elektromagnetická kompatibilita Odolnost proti rušení Výkon motoru P 2 uvedený na typovém štítku využívejte pouze z 95 % Frekvenční rozmezí Hz Při provozu s měničem frekvence se v závislosti na provedení měniče (typ, odrušení, výrobce) vyskytuje různě silné rušivé vyzařování. Aby se zabránilo překročení stanovených mezních hodnot u hnacího systému, který se skládá z ponorného motoru a měniče frekvence, je bezpodmínečně nutné dodržet pokyny výrobce měniče týkající se elektromagnetické kompatibility. Jestliže doporučuje stíněný přívodní kabel, pak je třeba použít ponorné motorové čerpadlo se stíněnými připojovacími kabely. Samotné ponorné motorové čerpadlo má zásadně dostatečnou odolnost proti rušení. Kvůli sledování vestavěných snímačů musí provozovatel sám vhodnou volbou a pokládkou elektrických připojovacích kabelů v zařízení zabezpečit dostatečnou odolnost proti rušení. Elektrický připojovací kabel / ovládací kabel samotného ponorného motorového čerpadla není nutné měnit. Je třeba adekvátně zvolit vhodné vyhodnocovací zařízení. Pro sledování snímače průsaků ve vnitřním prostoru motoru se v tomto případě doporučuje použití speciálního relé, které dodává společnost KSB Snímače NEBEZPEČÍ Provoz neúplně připojeného čerpacího agregátu Nebezpečí výbuchu! Poškození čerpacího agregátu! Nikdy nespouštějte čerpací agregát s neúplně připojeným elektrickým přípojným vedením nebo nefunkčním kontrolním zařízením. POZOR Nesprávné připojení Poškození snímačů! Při připojení snímačů dodržte omezení uvedená v následujících kapitolách. Čerpací agregát je vybaven snímači. Tyto snímače odvracejí nebezpečí a škody na čerpacím agregátu. Pro vyhodnocení signálů ze snímačů jsou nutné převodníky. Vhodná zařízení na 230 V~ může dodat společnost KSB. UPOZORNĚNÍ Bezpečný provoz čerpadla a zachování poskytované záruky jsou možné jen tehdy, pokud se signály snímačů vyhodnocují v souladu s tímto návodem k obsluze. Všechny snímače jsou umístěny uvnitř čerpacího agregátu a jsou napojeny na připojovací kabel. Zapojení a označení vodičů viz Schémata elektrického zapojení. ( Kapitola 9.3 Strana 76) Pokyny k jednotlivým snímačům a jejich mezním hodnotám, které je třeba nastavit, jsou uvedeny v následujícím textu. Amacan S 33 od 104
34 5 Instalace/montáž Obr. 24: Pozice snímačů Pozice Snímač Standardní Volitelné 1 Teplota ložiska (spodní uložení) - 2 Teplota motoru (Pt100) - 3 Teplota motoru (PTC) - 4 Teplota ložiska (horní uložení) - 5 Průsak v motoru - 6 Průsak mechanické ucpávky Teplota motoru POZOR Nedostatečné uspořádání chlazení Poškození čerpadla/čerpacího agregátu! Nikdy neprovozujte čerpadlo/čerpací agregát bez funkčního monitorování teploty. Tři termistory zapojené do série (PTC) s přípojkami č. 10 a 11 sledují teplotu vinutí. Používejte vypínací relé termistoru s blokováním opětovného zapnutí. Odporový teploměr (Pt100) Volitelně lze motor navíc vybavit odporovými teploměry (Pt100) ve vinutí. Lze je použít k zobrazení teploty motoru (obvod čidla maximálně 6 V / 2 ma). POZOR Nesprávné připojení sledování teploty Poškození vinutí! Nikdy nepoužívejte odporové teploměry k výhradnímu sledování teploty motoru. 34 od 104 Amacan S
35 5 Instalace/montáž Průsak v motoru NEBEZPEČÍ Chybná funkce elektrody pro sledování průsaků Nebezpečí výbuchu! Nebezpečí smrtelného úrazu elektrickým proudem! Používejte jen napětí < 30 V AC a vybavovací proudy < 0,5 ma. PE 9 B2 K 1 9 Poloha elektrody Připojení elektrodového relé Uvnitř motoru se nachází elektroda ke sledování průsaků prostoru vinutí (B2). Tato elektroda je určena k připojení k elektrodovému relé (označení vodiče 9). Sepnutí elektrodového relé musí vyvolat vypnutí čerpacího agregátu. Elektrodové relé (K1) musí splňovat následující požadavky: Obvod čidla 10 až 30 V AC Vybavovací proud 0,5 ma Netěsnost těsnění kluzným kroužkem V průsakové komoře mechanické ucpávky je umístěn plovákový spínač (označení vodičů 3 a 4). Kontakt (maximálně 250 V~/2 A) se rozpíná při naplnění průsakové komory. To má vybavit signál alarmu. Obr. 25: Plovákový spínač Teplota ložisek Sledování teploty ložisek je vybaveno snímači teploty ložisek. Oba snímače jsou odporové teploměry typu Pt100 (označení žil 15 a 16). Každý musí být připojen na teplotní čidlo se vstupem PT100 a 2 samostatnými výstupy pro dva různé spínací body (obvod čidla maximálně 6 V / 2 ma). Nastavte následující mezní hodnoty: Alarm při 110 C Vypnutí čerpadlového agregátu při 130 C Amacan S 35 od 104
36 5 Instalace/montáž Elektrické připojení NEBEZPEČÍ Práce na elektrické přípojce prováděné nekvalifikovaným personálem Nebezpečí smrtelného úrazu elektrickým proudem! Elektrické připojení nechte provést pouze kvalifikovaného elektrikáře. Dodržujte předpisy IEC a při ochraně proti výbuchu EN VÝSTRAHA Nesprávná síťová přípojka Poškození elektrické sítě, zkrat! Dodržte technické podmínky připojení místního dodavatele energie. POZOR Nesprávná instalace Poškození elektrického přípojného vedení! Nikdy nepohybujte elektrickým přípojným vedením při teplotách nižších než -25 C. Nikdy neohýbejte v ostrém úhlu elektrické přípojné vedení ani ho nepřiskřípněte. Nikdy nezvedejte čerpací agregát za elektrické přípojné vedení. Přizpůsobte délku elektrického přípojného vedení místní situaci. POZOR Přetížení motoru Poškození motoru! Chraňte motor proti přetížení tepelně zpožděným zařízením k ochraně proti přetížení podle IEC 947 a regionálně platných předpisů. Pro elektrické připojení schémata elektrického zapojení ( Kapitola 9.3 Strana 76) v příloze a pokyny k projektování rozvaděče ( Kapitola Strana 32). Čerpací agregát se dodává s přípojnými vedeními. Používejte zásadně všechny kabely a připojte všechny označené vodiče ovládacího vedení. NEBEZPEČÍ Provoz neúplně připojeného čerpacího agregátu Nebezpečí výbuchu! Poškození čerpacího agregátu! Nikdy nespouštějte čerpací agregát s neúplně připojeným elektrickým přípojným vedením nebo nefunkčním kontrolním zařízením. NEBEZPEČÍ Použití poškozeného elektrického přípojného vedení Nebezpečí smrtelného úrazu elektrickým proudem! Nikdy nepřipojujte poškozené elektrické přípojné vedení. Před připojením podrobte elektrické přípojné vedení vizuální kontrole. Poškozené elektrické přípojné vedení vyměňte. POZOR Čerpací sání Poškození elektrického přípojného vedení! Veďte elektrické přípojné vedení napnuté směrem nahoru. 36 od 104 Amacan S
37 5 Instalace/montáž X X Vyrovnání potenciálů Obr. 26: Upevnění elektrického přípojného vedení 1. Veďte elektrické přípojné vedení napnuté směrem nahoru a upevněte ho. 2. Ochranné krytky na elektrickém přípojném vedení odstraňte teprve bezprostředně před připojením. 3. Je-li třeba, přizpůsobte délku elektrického přípojného vedení místní situaci. 4. Po zkrácení kabelu umístěte zase správně zpět značky na jednotlivých vodičích konců vedení. Čerpadlový agregát není vybaven vnější přípojkou pro vyrovnání potenciálů (nebezpečí koroze takové přípojky). NEBEZPEČÍ Kontakt čerpadlového agregátu během provozu Zasažení elektrickým proudem! Zajistěte, aby během provozu nedošlo k dotyku čerpadlového agregátu zvenku. Amacan S 37 od 104
38 6 Uvedení do provozu / odstavení z provozu 6 Uvedení do provozu / odstavení z provozu 6.1 Uvedení do provozu Podmínka pro uvedení do provozu NEBEZPEČÍ Pobyt osob v jímce při provozu čerpacího agregátu Zasažení elektrickým proudem! Nikdy nespouštějte čerpací agregát, pokud se v jímce zdržují osoby. VÝSTRAHA Pád do nezajištěné trubkové šachty Nebezpečí zranění! Během celého procesu montáže nebo demontáže zajistěte otevřenou trubkovou šachtu proti pádu osob. Instalujte vhodné bariéry. Před uvedením čerpacího agregátu do provozu musí být zajištěny následující body: Je zkontrolováno tekuté mazivo. Je zkontrolován směr otáčení. Čerpací agregát je elektricky zapojen podle předpisů se všemi ochrannými zařízeními. Čerpací agregát je v trubkové šachtě namontován v souladu s předpisy. Je dosaženo minimálního stavu čerpaného média. Po delší odstávce čerpadla/čerpacího agregátu byla provedena opatření popsaná v kapitole Opětovné uvedení do provozu. ( Kapitola 6.4 Strana 41) Zapínání NEBEZPEČÍ Pobyt osob v jímce při provozu čerpacího agregátu Zasažení elektrickým proudem! Nikdy nespouštějte čerpací agregát, pokud se v jímce zdržují osoby. POZOR Zapnutí při doběhu motoru Poškození čerpadlového agregátu! Čerpadlový agregát znovu zapínejte teprve po úplném zastavení. Nikdy nezapínejte čerpadlový agregát při otáčení opačným směrem. K dispozici je dostatečný stav čerpaného média. POZOR Rozběh proti uzavřené uzavírací armatuře Zvýšené vibrace! Poškození mechanických ucpávek a uložení! Nikdy nespouštějte čerpací agregát proti uzavřenému uzavíracímu mechanismu. 1. Pokud je ve výtlačném potrubí nainstalována uzavírací armatura, zcela ji otevřete. 2. Zapněte čerpací agregát. 38 od 104 Amacan S
39 6 Uvedení do provozu / odstavení z provozu 6.2 Hranice provozního rozsahu zařízení NEBEZPEČÍ Překročení provozních omezení Poškození čerpacího agregátu! Dodržujte provozní data uvedená v datovém listu. Zamezte provozu pod mezní hodnotou Q min. Nikdy neprovozujte čerpací agregát při vyšších teplotách okolního prostředí a čerpaného média, než které jsou uvedeny v datovém listu, popř. na typovém štítku. Nikdy neprovozujte čerpací agregát mimo níže uvedené rozmezí Provozní napětí Nejvyšší přípustná odchylka provozního napětí je ±10 % jmenovitého napětí. Rozdíl napětí mezi jednotlivými fázemi smí činit maximálně 1 % Frekvence spínání POZOR Příliš vysoká frekvence spínání Poškození motoru! Nikdy nepřekračujte uvedenou frekvenci spínání. Aby nedošlo k výraznému zvýšení teploty v motoru a nadměrnému zatížení motoru, těsnění a ložisek, nesmí být překročen počet 10 spuštění za hodinu. Tyto hodnoty platí pro spínání v síti (přímé nebo se spouštěcím transformátorem, softstartérem). Při provozu s měničem frekvence toto omezení neplatí. POZOR Zapnutí při doběhu motoru Poškození čerpadlového agregátu! Čerpadlový agregát znovu zapínejte teprve po úplném zastavení. Nikdy nezapínejte čerpadlový agregát při otáčení opačným směrem Provoz s měničem frekvence Provoz čerpacího agregátu s měničem frekvence je přípustný v rozmezí frekvencí 25 až 50 Hz Čerpané médium Teplota čerpaného média Čerpadlový agregát je zkonstruován pro čerpání kapalin. Při nebezpečí zamrznutí již čerpadlový agregát není provozuschopný. POZOR Nebezpečí zamrznutí Poškození čerpadlového agregátu! Čerpadlový agregát vypusťte, resp. zajistěte proti zamrznutí. Maximální přípustná teplota čerpaného média a okolního prostředí je uvedena na typovém štítku, resp. v datovém listu. Amacan S 39 od 104
40 6 Uvedení do provozu / odstavení z provozu Hustota čerpaného média Příkon čerpadla se mění úměrně k hustotě čerpaného média. POZOR Překročení přípustné hustoty čerpaného média Přetížení motoru! Dodržujte údaje o hustotě v datovém listu. Počítejte s dostatečnou výkonovou rezervou motoru Minimální stav čerpaného média POZOR Nedosažení minimálního stavu čerpaného média Poškození čerpadlového agregátu kavitací a vírem nasávajícím vzduch! Nikdy nedopusťte pokles hladiny čerpaného média pod minimální stav. Čerpací agregát je provozuschopný, pokud hladina čerpaného média dosahuje minimálně ke značce t 1 (viz příslušný plán instalace). Obr. 27: Příklad: Minimální stav čerpaného média Abrazivní čerpaná média Vyšší podíly pevných částic, než jaké jsou uvedeny v datovém listu, nejsou přípustné. Při čerpání médií s abrazivními složkami lze očekávat zvýšené opotřebení hydrauliky a hřídelového těsnění. Zkraťte intervaly kontrol oproti obvyklým dobám. 6.3 Odstavení z provozu/konzervace/uskladnění Vypínání POZOR Nekontrolované proudění čerpaného média zpět ze stoupacího potrubí Poškození čerpadlového agregátu! Učiňte vhodná opatření, která zabrání nekontrolovanému proudění čerpaného média zpět. Nechte čerpané médium proudit zpět kontrolovaně, např. uzavřením šoupátka ve výtlačném potrubí. 40 od 104 Amacan S
41 6 Uvedení do provozu / odstavení z provozu Opatření při odstavení z provozu NEBEZPEČÍ Práce na elektrické přípojce prováděné nekvalifikovaným personálem Nebezpečí smrtelného úrazu elektrickým proudem! Elektrické připojení nechte provést pouze kvalifikovaného elektrikáře. Dodržujte předpisy IEC a při ochraně proti výbuchu EN VÝSTRAHA Neúmyslné zapnutí čerpadlového agregátu Nebezpečí poranění pohyblivými konstrukčními díly! Zajistěte čerpadlový agregát proti neúmyslnému zapnutí. Práce na čerpadlovém agregátu provádějte pouze při odpojení elektrickým přípojek. VÝSTRAHA Zdraví škodlivá a/nebo horká čerpaná média, pomocné a provozní látky Nebezpečí zranění! Dodržujte zákonná ustanovení. Při vypouštění čerpaného média přijměte opatření na ochranu osob a životního prostředí. Dekontaminujte čerpadla, která čerpají média škodící zdraví. POZOR Nebezpečí zamrznutí Poškození čerpadlového agregátu! Při nebezpečí zamrznutí vyjměte čerpadlový agregát z čerpaného média, vyčistěte jej, nakonzervujte a uskladněte. Čerpací agregát zůstává namontován Pro funkční chod čerpacího agregátu musí být zajištěno dostatečné množství kapaliny. 1. Při delší odstávce čerpací agregát pravidelně čtvrtletně zapínejte a nechte běžet cca jednu minutu. Tím se zabrání tvoření usazenin ve vnitřním prostoru čerpadla a v oblasti bezprostředně u přívodu do čerpadla. Čerpadlo/čerpací agregát se demontuje a uskladní Jsou dodrženy bezpečnostní předpisy. 1. Vyčistěte čerpací agregát. 2. Nakonzervujte čerpací agregát. 6.4 Opětovné uvedení do provozu Při opětovném uvádění do provozu dodržte a proveďte body pro uvedení do provozu a omezení provozního rozsahu. Před opětovným uvedením čerpacího agregátu do provozu po uskladnění dodržte pokyny pro údržbu/kontrolu. Amacan S 41 od 104
42 6 Uvedení do provozu / odstavení z provozu VÝSTRAHA Chybějící ochranná zařízení Nebezpečí poranění pohyblivými součástmi nebo unikajícím čerpaným médiem! Bezprostředně po skončení prací opět upevněte, resp. uveďte do funkčního stavu všechna bezpečnostní a ochranná zařízení. UPOZORNĚNÍ U čerpadel/čerpadlových agregátů, které jsou starší než 5 let, doporučujeme vyměnit všechny elastomery. 42 od 104 Amacan S
43 7 Servis a údržba 7 Servis a údržba 7.1 Bezpečnostní předpisy Provozovatel je povinen zajistit provádění veškerých údržbářských prací, kontroly a montáže autorizovaným a odborně kvalifikovaným personálem, který byl dostatečně informován podrobným studiem návodu k obsluze. VÝSTRAHA Neúmyslné zapnutí čerpadlového agregátu Nebezpečí poranění pohyblivými konstrukčními díly! Zajistěte čerpadlový agregát proti neúmyslnému zapnutí. Práce na čerpadlovém agregátu provádějte pouze při odpojení elektrickým přípojek. NEBEZPEČÍ Nebezpečí pádu při pracích ve velké výšce Ohrožení života pádem z velké výšky! Nezapomeňte na bezpečnostní zařízení, jako například zábradlí, kryty, bariéry atd. Dodržujte místní platné předpisy o bezpečnosti a ochraně zdraví při práci. VÝSTRAHA Zdraví škodlivá a/nebo horká čerpaná média, pomocné a provozní látky Nebezpečí zranění! Dodržujte zákonná ustanovení. Při vypouštění čerpaného média přijměte opatření na ochranu osob a životního prostředí. Dekontaminujte čerpadla, která čerpají média škodící zdraví. VÝSTRAHA Horký povrch Nebezpečí zranění! Nechte čerpací agregát vychladnout na okolní teplotu. VÝSTRAHA Nesprávné zvedání/manipulace s těžkými konstrukčními skupinami nebo konstrukčními díly Poranění osob a hmotné škody! Při manipulaci s těžkými konstrukčními skupinami nebo konstrukčními díly používejte vhodné přepravní prostředky, zvedací zařízení a vázací prostředky. VÝSTRAHA Špatná stabilita Přiskřípnutí rukou a nohou! Při montáži/demontáži zajistěte čerpadlo / čerpací agregát / části čerpadla proti naklánění a převržení. Vytvořením plánu údržby lze s minimálními náklady na údržbu předejít nutnosti drahých oprav a docílit bezporuchového a spolehlivého provozu čerpadla/ čerpacího agregátu a dílů čerpadla. Amacan S 43 od 104
44 7 Servis a údržba UPOZORNĚNÍ Pro veškerou údržbu, opravy a montáž je popř. k dispozici servis společnosti KSB. Kontaktní adresy lze zjistit v přiloženém seznamu adres: Addresses nebo na internetové adrese Zabraňte jakémukoliv použití síly v souvislosti s demontáží a montáží čerpacího agregátu. 7.2 Ošetřování/kontrola Společnost KSB doporučuje pravidelnou údržbu podle následujícího plánu: Tabulka 8: Přehled údržbářských činností Interval údržby Údržbářská činnost Viz... Po 4000 h, Měření izolačního odporu ( Kapitola Strana 44) avšak min. 1x ročně Po 8000 h, Kontrola kabelového svazku ( Kapitola Strana 47) avšak min. Kontrola ochranného vodiče ( Kapitola Strana 47) každé 3 roky Kontrola snímačů ( Kapitola Strana 33) Kontrola průsaků u mechanické ucpávky ( Kapitola Strana 20) Po h, avšak min. každých 5 let Výměna tekutého maziva ( Kapitola Strana 49) Generální oprava (mazání valivých ložisek ( Kapitola Strana 53) ) U materiálového provedení G3 se musí po 6 měsících provést první kontrola obětovaných anod a anody popř. vyměnit. Je-li úbytek anod nízký, interval kontrol lze prodloužit na 12 měsíců Kontrolní práce Měření izolačního odporu V rámci roční údržby změřte izolační odpor vinutí motoru. Čerpací agregát je odpojen v rozvaděči. Proveďte měření měřičem izolačního odporu. Doporučené měřicí napětí činí 500 V (maximální přípustná hodnota 1000 V). 1. Změřte vinutí proti kostře. Přitom vzájemně spojte všechny konce vinutí. 2. Změřte snímače teploty vinutí proti kostře. Přitom spojte všechny konce vodičů snímačů teploty vinutí mezi sebou a všechny konce vinutí s kostrou. Izolační odpor konců vodičů proti kostře nesmí klesnout pod 1 MΩ. Pokud dojde k poklesu pod tuto hodnotu, je nutné samostatné měření pro motor a elektrické přípojné vedení. Při tomto měření odpojte elektrické přípojné vedení od motoru. UPOZORNĚNÍ Pokud je izolační odpor elektrického přípojného vedení nižší než 1 MΩ, je toto vedení poškozené a musí se vyměnit. UPOZORNĚNÍ Při příliš nízkých izolačních hodnotách motoru je izolace vinutí vadná. V tom případě neuvádějte čerpadlový agregát znovu do provozu. 44 od 104 Amacan S
45 7 Servis a údržba Kontrola snímačů POZOR Příliš vysoké zkušební napětí Poškození čidel! Použijte běžně prodávaný přístroj na měření odporu (ohmmetr). Snímače teploty ve vinutí motoru Snímače průsaků v motoru Plovákový spínač (průsak mechanické ucpávky) Snímač teploty ložisek Níže popsané zkoušky jsou měřením odporu na koncích ovládacího vedení. Vlastní funkce snímačů se při nich netestuje. Tabulka 9: Měření odporu Měření mezi přípojkami Hodnota odporu [Ω] 10 a a 32 3) Pokud jsou uvedené hodnoty tolerance překročeny, odpojte elektrické přípojné vedení od čerpadlového agregátu a proveďte novou zkoušku uvnitř motoru. Pokud jsou hodnoty tolerance překročeny i zde, je třeba motorovou část otevřít a provést její revizi. Snímače teploty jsou umístěny ve statorovém vinutí a nelze je vyměnit. Pro opravu lze využít rezervní snímače, které jsou umístěny na stejném místě ve statorovém vinutí. Tabulka 10: Měření odporu snímače průsaků v motoru Měření mezi přípojkami Hodnota odporu [kω] 9 a ochranným vodičem (PE) > 60 Nižší hodnoty naznačují proniknutí vody do motoru. V tom případě je nutné motorovou část otevřít a provést její revizi. Tabulka 11: Měření odporu plovákového spínače Měření mezi přípojkami Hodnota odporu [Ω] 3 a 4 < 1 Pokud naměřené hodnoty naznačují, že spínač je rozepnutý, proveďte jako další krok kontrolu netěsnosti mechanické ucpávky. Tabulka 12: Měření odporu snímače teploty ložisek Měření mezi přípojkami Hodnota odporu [Ω] 15 a a ) volitelné Amacan S 45 od 104
46 7 Servis a údržba 7.3 Demontáž čerpacího agregátu Demontáž čerpadlového agregátu NEBEZPEČÍ Práce na čerpadle/čerpadlovém agregátu bez dostatečné přípravy Nebezpečí zranění! Čerpací agregát řádně vypněte. Uzavřete uzavírací mechanismy v sacím a výtlačném potrubí. Čerpadlo vypusťte a zbavte tlaku. Uzavřete případné přídavné přípojky. Nechte čerpací agregát vychladnout na okolní teplotu. VÝSTRAHA Pád do nezajištěné trubkové šachty Nebezpečí zranění! Během celého procesu montáže nebo demontáže zajistěte otevřenou trubkovou šachtu proti pádu osob. Instalujte vhodné bariéry. VÝSTRAHA Ke zvedání čerpacího agregátu nepoužívejte napínák nebo závěs Nebezpečí zranění! Poškození čerpacího agregátu! Čerpací agregát uvazujte a zvedejte výhradně za závěsná oka nosného lana. Elektrická přípojná vedení jsou odpojena a zajištěna proti neúmyslnému zapnutí. Trubková šachta je otevřena a kromě pracovní mezery bezpečně zakryta. Je k dispozici vhodné zvedací zařízení. 1. Zavěste montážní řetěz nebo lano na jeřábovou kočku. 2. Uvolněte první, nejvyšší závěsné oko z kabelového svazku, zavěste jej na jeřábový hák a pojíždějte zvedacím zařízením do výšky. 3. Povolte a vyhákněte napínák. UPOZORNĚNÍ Volné díly nenechte spadnout do čerpací jímky! 4. Vyzvedněte čerpací agregát až ke druhému závěsnému oku v kabelovém svazku. 5. Montážní řetěz, popř. lano zavěste pomocí závěsu do prvního závěsného oka (společně s jeřábovým hákem). 6. Vyhákněte jeřábový hák a zavěste jej do druhého závěsného oka. 7. Vyzvedněte čerpací agregát až ke třetímu závěsnému oku. Montážní řetěz, popř. lano uvolněte z prvního závěsného oka a znovu spojte se třetím závěsným okem. 8. Vyzvedněte čerpací agregát až ke čtvrtému závěsnému oku. Vyhákněte jeřábový hák a zavěste jej do čtvrtého závěsného oka. 9. Tento postup opakujte, až je třmen čerpadla nad úrovní trubkové šachty, poté zavěste jeřábový hák. 10. Odstraňte z trubkové šachty bezpečnostní kryt. 46 od 104 Amacan S
47 7 Servis a údržba 11. Vyzvedněte čerpací agregát z trubkové šachty, proveďte pojezd ke straně a postavte jej. VÝSTRAHA Převržení čerpadlového agregátu Přiskřípnutí rukou a nohou! Zavěste nebo podepřete čerpadlový agregát. POZOR Nesprávné skladování Poškození elektrického přípojného vedení! Elektrická přípojná vedení podepřete na průchodce, aby se zamezilo trvalé deformaci. Konce kabelů chraňte před vlhkostí. 12. Zajistěte čerpací agregát proti převržení, proto se nesmí uvolňovat z háku zvedacího zařízení. 13. Vyčistěte čerpací agregát (např. vodou). 14. Jímejte čisticí kapalinu a řádně ji zlikvidujte Vyprázdnění a čištění VÝSTRAHA Zdraví škodlivá a/nebo horká čerpaná média, pomocné a provozní látky Ohrožení osob a životního prostředí! Zachyťte a zlikvidujte proplachovací médium, jakož případné zbytkové médium. V případě potřeby noste ochranný oděv a ochrannou masku. Dodržujte zákonná ustanovení o likvidaci zdraví škodlivých médií. 1. Při čerpání škodlivých, výbušných, horkých nebo jinak rizikových médií čerpadlo vypláchněte. 2. Před přepravou do dílny čerpadlo důkladně propláchněte a vyčistěte. Čerpací agregát kromě toho opatřete prohlášením o nezávadnosti. ( Kapitola 11 Strana 102) Kontrola kabelového svazku Při demontáži čerpacího agregátu z trubkové šachty zkontrolujte, zda není poškozené zvedací lano a elektrické přípojné vedení. Poškozené díly nahraďte originálními náhradními díly. U delšího konstrukčního provedení se musí kabelový svazek demontovat: 1. Uvolněte hadicové spony. 2. Vyjměte tvarovku. 3. Naviňte elektrické kabely a odložte je vedle čerpacího agregátu. 4. Odpojte nosné lano od čerpacího agregátu povolením závěsu Kontrola ochranného vodiče 1. Změřte odpor mezi ochranným vodičem a kostrou. Odpor musí být menší než 1 Ω. 2. Poškozené díly nahraďte originálními náhradními díly. Amacan S 47 od 104
48 7 Servis a údržba NEBEZPEČÍ Vadný ochranný vodič Zasažení elektrickým proudem! Nikdy neuvádějte do provozu čerpadlový agregát s vadným ochranným vodičem Kontrola průsaků u mechanické ucpávky VÝSTRAHA Zdraví škodlivá a/nebo horká čerpaná média, pomocné a provozní látky Ohrožení osob a životního prostředí! Zachyťte a zlikvidujte proplachovací médium, jakož případné zbytkové médium. V případě potřeby noste ochranný oděv a ochrannou masku. Dodržujte zákonná ustanovení o likvidaci zdraví škodlivých médií. VÝSTRAHA Přetlak uvnitř čerpacího agregátu Nebezpečí poranění při otvírání! Vnitřní prostory otevírejte opatrně. Proveďte vyrovnání tlaku. UPOZORNĚNÍ Určité opotřebení mechanické ucpávky je nevyhnutelné a urychlují jej abrazivní částečky v čerpaném médiu. Kontrola průsakové komory slouží k posouzení funkce mechanické ucpávky na straně motoru. (1) Obr. 28: Kontrola průsaků u mechanické ucpávky Tabulka 13: Vysvětlivky symbolů, resp. zvláštních značek Symbol FD FD Vysvětlivky Označené těsnicí plochy vždy potřete tekutou těsnicí hmotou (např. Hylomar SQ32M). Připravte si vhodnou nádobu na průsakovou kapalinu. Čerpací agregát leží ve vodorovné poloze na rovném podkladu a je zajištěn proti odvalení. ( Kapitola 3.2 Strana 10) 1. Postavte nádobu pod šroubovou zátku Vyšroubujte šroubovou zátku s těsnicím kroužkem Štítek: Sledujte odtok průsakové kapaliny! 3. Zašroubujte dostatečně dlouhou trubku (1) se závitem G 1/2. 4. Kontrolovaně otáčejte čerpacím agregátem, až trubka směřuje dolů. 5. Průsakovou kapalinu nechte odtékat do postavené nádoby. 48 od 104 Amacan S
49 7 Servis a údržba Když nevytéká žádná kapalina nebo po víceletém provozu vytéká pouze velmi malé množství, pak je mechanická ucpávka neporušená. Množství průsakové kapaliny větší než 1,0 litru upozorňuje na to, že jsou mechanické ucpávky vadné a musí se vyměnit. 6. Vyšroubujte trubku (1) ze šroubení. 7. Zašroubujte zpět šroubovou zátku s novým těsnicím kroužkem Mazání a výměna maziva Mazání těsnění kluzným kroužkem Mechanická ucpávka se maže tekutým mazivem ze zásobní komory Interval Tekuté mazivo vyměňte po 8000 hodinách provozu, ale nejméně každé 3 roky Kvalita tekutého maziva Zásobní komora je naplněna z výroby ekologickým, netoxickým a zdravotně nezávadným mazivem (pokud neměl zákazník jiný požadavek). Pro mazání mechanických ucpávek lze použít následující tekutá maziva: Tabulka 14: Kvalita tekutého maziva Doporučené druhy: Označení Parafinový nebo bílý olej alternativně motorové oleje tříd SAE 10W až SAE 20W Merkur WOP 40 PB, firma SASOL Merkur bílý olej Pharma 40, firma DEA Vlastnosti Kinematická viskozita při 40 C <20 mm 2 /s Bod vzplanutí (podle analyzátoru >160 C Cleveland) Bod tuhnutí (Pourpoint) <-15 C Nízkoviskózní parafinový olej č. 7174, firma Merck Rovnocenné, netoxické a zdravotně nezávadné výrobky Směs vody a glykolu VÝSTRAHA Znečištění čerpaného média tekutým mazivem Ohrožení osob a životního prostředí! Plnění strojním olejem je přípustné jen tehdy, pokud je zaručena jeho řádná likvidace Množství tekutého maziva Tabulka 15: Množství tekutého maziva Konstrukční velikost čerpadla Množství tekutého maziva [l] , , , , ,8 Amacan S 49 od 104
50 7 Servis a údržba Výměna tekutého maziva VÝSTRAHA Horká nebo zdraví škodlivá tekutá maziva Ohrožení životního prostředí a osob! Při vypouštění tekutého maziva přijměte opatření na ochranu osob a životního prostředí. V případě potřeby noste ochranný oděv a ochrannou masku. Zachyťte tekuté mazivo a zlikvidujte ho. Dodržujte zákonná ustanovení o likvidaci zdraví škodlivých kapalin. VÝSTRAHA Přetlak uvnitř čerpacího agregátu Nebezpečí poranění při otvírání! Vnitřní prostory otevírejte opatrně. Proveďte vyrovnání tlaku. VÝSTRAHA Nesprávná manipulace při zvedání / odkládání Poranění osob a hmotné škody! Podle velikosti čerpadla/čerpacího agregátu pracujte s jedním zvedacím zařízením nebo se dvěma zvedacími zařízeními. Zabezpečte čerpací agregát vhodnými prostředky proti naklánění, převržení nebo odvalení. Při zvedání dodržte dostatečnou bezpečnou vzdálenost (je možný výkyv). Přepravní podkladovou konstrukci zabezpečte dalšími podložkami proti naklánění Vypuštění tekutého maziva VÝSTRAHA Chybná instalace Poranění osob a hmotné škody! Čerpací agregát instalujte ve svislé poloze s motorem nahoře. Zabezpečte čerpací agregát vhodnými prostředky proti naklánění a převržení. Respektujte údaje o hmotnosti v datovém listu/na typovém štítku. 50 od 104 Amacan S
51 7 Servis a údržba Obr. 29: Odstranění vtokové dýzy Čerpadlo je ve svislé poloze s vtokovou dýzou na dřevěných podložkách a je zabezpečené proti převržení. Je k dispozici vhodná nádoba k zachycení tekutého maziva. 1. Povolte matice Upevněte jeřábový hák ke třmenu a zvedněte čerpací agregát z vtokové dýzy s těsnicím kruhem. 3. Položte čerpací agregát ve vodorovné poloze na dřevěné podložky a zajistěte proti odvalení Obr. 30: Odstranění oběžného kola 4. Povolte šrouby s válcovou hlavou a matici oběžného kola Stáhněte oběžné kolo 230 z hřídele 210. Amacan S 51 od 104
52 7 Servis a údržba a b Obr. 31: Vypuštění tekutého maziva a Odtok oleje b Trubka Na čelní straně tělesa čerpadla 101 se nachází šroubová zátka k vypuštění oleje. 1. Vyšroubujte šroubovou zátku s těsnicím kroužkem Zašroubujte dostatečně dlouhou trubku (2) se závitem G 1 / 2 ". 3. Kontrolovaně otáčejte čerpacím agregátem, až trubka směřuje dolů. 4. Zachyťte tekuté mazivo pomocí vhodné nádoby. Přitom čerpadlo pomalu a mírně zvedněte. Unikající tekuté mazivo odborně zlikvidujte. 5. Odstraňte trubku a šroubovou zátku (odtoku oleje) vč. nového těsnicího kroužku zašroubujte s tekutým těsněním Plnění tekutým mazivem FD (M) Obr. 32: Plnění tekutým mazivem Tabulka 16: Vysvětlivky symbolů, resp. zvláštních značek Symbol FD Vysvětlivky Označené těsnicí plochy vždy potřete tekutou těsnicí hmotou (např. Hylomar SQ32M). Čerpací agregát je odložen v horizontální poloze a zajištěn proti odvalení. 52 od 104 Amacan S
53 7 Servis a údržba Šroubová zátka a těsnicí kroužek v plnicím otvoru jsou odstraněné. 1. Zašroubujte dostatečně dlouhou trubku se závitem G 1 / 2 " do plnicího otvoru. 2. Pomocí trubky plňte tekuté mazivo do přetečení. 3. Vyjměte trubku a zašroubujte šroubovou zátku vč. nového těsnicího kroužku s tekutou těsnicí hmotou. UPOZORNĚNÍ Při prvním uvedení do provozu: Pokud je to nutné, doplňte tekuté mazivo. Chybí-li více než 1,0 l tekutého maziva, znamená to, že je mechanická ucpávka vadná a musí být vyměněna Mazání valivých ložisek Čerpadlový agregát je vybaven bezúdržbovými valivými ložisky mazanými tukem Intervaly V rámci generální prohlídky, ale minimálně každých 5 let tuk vyměňte Kvalita tuku POZOR Tabulka 17: Charakteristické údaje maziva Základní olej Typ Zhušťovadlo Esterový olej A Polymočovina Směšování různých druhů tuků Poškození čerpacího agregátu! Dbejte na použití správného druhu tuku. Nikdy vzájemně nesměšujte různé druhy tuků. Pro mazání valivých ložisek lze použít tyto tuky: Třída NLGI (ISO 2137) Penetrace po prohnětení při 25 C, 0,1 mm (ISO 2137) Bod skápnutí (ISO 2176) [ C] Rozsah provozních teplot [ C] Viskozita (DIN 51562) [mm 2 /s] při 40 C při 100 C až 295 > až Interval přimazávání a intervaly údržby platí pro druh tuku naplněný výrobcem: Typ A: Klüberquiet BQH , firma Klüber Lubrication, KG München ( Kapitola Strana 53) Množství tuku Tabulka 18: Množství tuku Konstrukční velikost Druh tuku Množství tuku [cm 3 ] na straně motoru na straně čerpadla Typ A Typ A Typ A Typ A Typ A Amacan S 53 od 104
54 7 Servis a údržba 7.5 Demontáž čerpadlového agregátu Všeobecné pokyny/bezpečnostní předpisy NEBEZPEČÍ Nevhodná přeprava Ohrožení života padajícími součástmi! Poškození čerpadlového agregátu! Pro upevnění prostředku na uchycení břemene používejte stanovené závěsné body (šroub s okem, závěsné oko nebo třmen). Nikdy nezvedejte čerpadlový agregát za elektrické přípojné vedení. Nikdy nepoužívejte zvedací lana dodaná spolu s agregátem jako prostředky na uchycení břemene. Přepravní lana bezpečně zavěste na čerpadlo a na jeřáb. VÝSTRAHA Práce na čerpadle/čerpadlovém agregátu prováděné nekvalifikovaným personálem Nebezpečí zranění! Opravami a údržbou pověřte pouze speciálně vyškolený personál. VÝSTRAHA Horký povrch Nebezpečí zranění! Nechte čerpací agregát vychladnout na okolní teplotu. VÝSTRAHA Nesprávné zvedání/manipulace s těžkými konstrukčními skupinami nebo konstrukčními díly Poranění osob a hmotné škody! Při manipulaci s těžkými konstrukčními skupinami nebo konstrukčními díly používejte vhodné přepravní prostředky, zvedací zařízení a vázací prostředky. VÝSTRAHA Přetlak uvnitř čerpacího agregátu Nebezpečí poranění při otvírání! Vnitřní prostory otevírejte opatrně. Proveďte vyrovnání tlaku. VÝSTRAHA Konstrukční díly s ostrými hranami Nebezpečí poranění říznutím i odříznutím! Práce při montáži a demontáži provádějte vždy s potřebnou pečlivostí a opatrností. Noste ochranné rukavice. VÝSTRAHA Převržení nebo odvalení čerpadlového agregátu Nebezpečí zranění! Během celé demontáže dbejte na bezpečnou polohu čerpadlového agregátu. Při demontáži ve vodorovné poloze zajistěte čerpadlový agregát proti odvalení. Zásadně dodržujte bezpečnostní předpisy a pokyny. 54 od 104 Amacan S
55 7 Servis a údržba Při demontáži a montáži se řiďte nákresem celkového uspořádání. V případě poškození je vám k dispozici náš servis Příprava čerpadlového agregátu 1. Přerušte přívod energie a zajistěte ho proti opětovnému zapnutí. 2. Demontujte čerpací agregát z trubkové šachty. ( Kapitola Strana 46) 3. Vyčistěte čerpací agregát. ( Kapitola Strana 47) 4. Vypusťte tekuté mazivo. ( Kapitola Strana 50) ( Kapitola Strana 50) 5. Vypusťte průsakovou komoru a během demontáže ji ponechte otevřenou Demontáž vtokové dýzy Obr. 33: Demontáž vtokové dýzy Čerpací agregát je odpojen od elektrického napájení a zajištěn proti neúmyslnému zapnutí. Čerpací agregát je ve svislé poloze s vtokovou dýzou na dřevěných podložkách a je zabezpečen proti převržení. 1. Povolte matice Upevněte jeřábový hák ke třmenu a zvedněte čerpací agregát z vtokové dýzy 138. Těsnicí kruh 502 přitom zůstává ve vtokové dýze Položte čerpací agregát ve vodorovné poloze na dřevěné podložky a zajistěte proti odvalení. Amacan S 55 od 104
56 7 Servis a údržba Demontáž oběžného kola Obr. 34: Demontáž oběžného kola Čerpací agregát leží ve vodorovné poloze na dřevěných podložkách a je zajištěn proti odvalení. Průsaková kapalina je vypuštěná. 1. Povolte šroub s válcovou hlavou a matici oběžného kola Stáhněte oběžné kolo 230 z hřídele Zalícovaná pera vyjměte z hřídele Zabezpečte závit na hřídeli proti poškození Demontáž mechanické ucpávky Mechanická ucpávka na straně oběžného kola Obr. 35: Demontáž mechanické ucpávky na straně oběžného kola Čerpací agregát leží zabezpečen ve vodorovné poloze na dřevěných podložkách. 56 od 104 Amacan S
57 7 Servis a údržba Oběžné kolo je demontováno. Je vypuštěno tekuté mazivo. 1. Demontujte pojistný kroužek a podložku Stáhněte z hřídele mechanickou ucpávku UPOZORNĚNÍ Aby se mechanická ucpávka při stahování z hřídele nepoškodila, doporučuje se obalit volný konec hřídele fólií (silnou max. 0,3 mm) Mechanická ucpávka na straně motoru Obr. 36: Demontáž mechanické ucpávky na straně motoru Mechanická ucpávka na straně oběžného kola je demontována. 1. Upevněte a zvedněte čerpací agregát. ( Kapitola 3.2 Strana 10) S tělesem čerpadla 101 jej opět usaďte na vtokovou dýzu. 2. Povolte šrouby s válcovou hlavou Uvažte čerpací agregát za třmen 571 a vyzvedněte jej z tělesa čerpadla Položte sekci motoru 80-1 včetně rotoru 818 s ložiskem a tělesem ložiska 350 na dřevěnou podložku a zajistěte proti odvalení. ( Kapitola 3.2 Strana 10) 5. Demontujte pojistný kroužek a podložku Opatrně stáhněte z hřídele mechanickou ucpávku a sedlo mechanické ucpávky Demontáž motorové části Při demontáži motorové části a elektrických přípojných vedení zajistěte, aby byly vodiče a svorky jednoznačně označeny pro pozdější opětovnou montáž. Amacan S 57 od 104
58 7 Servis a údržba Demontáž víka tělesa motoru Obr. 37: Demontáž víka tělesa motoru Je k dispozici vhodné zvedací zařízení. Čerpací agregát je odpojen od elektrického napájení a stojí zajištěn ve vertikální poloze na rovném podkladu. 1. Upevněte zvedací zařízení ke třmenu Povolte šrouby s vnitřním šestihranem Opatrně nadzvedněte víko tělesa motoru Odstraňte kabelové vázací pásky. 5. Dále zvedejte víko tělesa motoru, až půjde odpojit silový a ovládací kabel. 6. Konce žil silového kabelu odpojte od příslušné konektorové lišty. 7. Žíly silových kabelů odpojte ze svorkovnice 835 a ochranného vodiče, v případě stíněného kabelu odpojte také stínění od tělesa ložiska Odložte víko tělesa motoru 812 a zajistěte proti odvalení. 58 od 104 Amacan S
59 7 Servis a údržba Demontáž kabelové průchodky s přípojným vedením (82-11) Demontáž silového kabelu Demontáž ovládacího kabelu Obr. 38: Demontáž přípojného vedení a kabelové průchodky Víko tělesa motoru je demontováno, odloženo a zajištěno proti odvalení. 1. Krycí desku 82-11, příp odmontujte ze třmenu 571 a vyjměte kabelovou průchodku /02 určenou k potřebné výměně. 2. Odšroubujte šroubení kabelové průchodky Kabelovou průchodku vytáhněte ven z vycentrování ve víku tělesa motoru 812. Víko tělesa motoru je demontováno, odloženo a zajištěno proti odvalení. 1. Odpojte žíly ovládacího kabelu od konektorové lišty. 2. Odšroubujte šroubení kabelové průchodky Kabelovou průchodku vytáhněte ven z vycentrování ve víku tělesa motoru 812. UPOZORNĚNÍ Doporučujeme poznamenat si označení a délky žil kabelů pro montáž náhradní kabelové průchodky. 7.6 Montáž čerpacího agregátu Všeobecné pokyny / bezpečnostní předpisy VÝSTRAHA Nesprávné zvedání/manipulace s těžkými konstrukčními skupinami nebo konstrukčními díly Poranění osob a hmotné škody! Při manipulaci s těžkými konstrukčními skupinami nebo konstrukčními díly používejte vhodné přepravní prostředky, zvedací zařízení a vázací prostředky. Amacan S 59 od 104
60 7 Servis a údržba VÝSTRAHA Konstrukční díly s ostrými hranami Nebezpečí poranění říznutím i odříznutím! Práce při montáži a demontáži provádějte vždy s potřebnou pečlivostí a opatrností. Noste ochranné rukavice. VÝSTRAHA Špatná stabilita Přiskřípnutí rukou a nohou! Při montáži/demontáži zajistěte čerpadlo / čerpací agregát / části čerpadla proti naklánění a převržení. POZOR Nesprávná montáž Poškození čerpadla! Čerpadlo/čerpací agregát sestavujte při dodržení platných strojírenských norem. Vždy používejte originální náhradní díly. UPOZORNĚNÍ Všechny šroubové zátky potřete tekutou těsnicí hmotou. Na všechny mezery, které přicházejí do kontaktu s médiem, naneste tekutou těsnicí hmotu (např. Hylomar SQ 32M). Postup Těsnění Utahovací momenty Montáž čerpacího agregátu provádějte pouze na základě příslušného nákresu celkového uspořádání. O-kroužky Zkontrolujte O-kroužky, zda nejsou poškozené, a v případě potřeby je vyměňte za nové. Nikdy nepoužívejte O-kroužky slepené z metrového zboží. Montážní pomůcky Pokud možno nepoužívejte montážní pomůcky. Všechny šrouby při montáži utáhněte, jak je předepsáno. ( Kapitola 7.8 Strana 68) Montáž náhradní kabelové průchodky L L Obr. 39: Montáž kabelové průchodky 60 od 104 Amacan S
61 7 Servis a údržba Tabulka 19: Vysvětlivky symbolů, resp. zvláštních značek Montáž silového kabelu Montáž ovládacího kabelu Symbol L 243 Vysvětlivky Označené šroubové spoje vždy proti povolení zajistěte přípravkem Loctite 243. Víko tělesa motoru je demontováno, odloženo a zajištěno proti odvalení. 1. Délku žil kabelu přizpůsobte podle originální kabelové průchodky. 2. Upevněte označení žil podle originální kabelové průchodky. 3. O-kroužek přetáhněte přes konce žil silového kabelu až na středicí plochu do drážky. 4. Zasuňte kabelovou průchodku včetně silového kabelu a O- kroužku do příslušného otvoru. 5. Přišroubujte kabelovou průchodku pomocí šroubů s vnitřním šestihranem a zajistěte ji přípravkem Loctite Na konce žil silového kabelu upevněte kabelová oka. Víko tělesa motoru je demontováno, odloženo a zajištěno proti odvalení. 1. Délku žil kabelu přizpůsobte podle originální kabelové průchodky. 2. Upevněte označení žil podle originální kabelové průchodky. 3. O-kroužek přetáhněte přes krátké konce žil ovládacího kabelu až na středicí plochu do drážky. 4. Zasuňte kabelovou průchodku včetně ovládacího kabelu a O- kroužku do příslušného otvoru. 5. Přišroubujte kabelovou průchodku pomocí šroubů s vnitřním šestihranem a zajistěte ji přípravkem Loctite Montáž víka tělesa motoru NEBEZPEČÍ Práce na elektrické přípojce prováděné nekvalifikovaným personálem Nebezpečí smrtelného úrazu elektrickým proudem! Elektrické připojení nechte provést pouze kvalifikovaného elektrikáře. Dodržujte předpisy IEC a při ochraně proti výbuchu EN Obr. 40: Montáž víka tělesa motoru 812 b a L 243 Amacan S 61 od 104
62 7 Servis a údržba a Jištění tělesa ložiska proti přetočení Tabulka 20: Vysvětlivky symbolů, resp. zvláštních značek Symbol L 243 b Protikus na víku tělesa motoru Vysvětlivky Označené šroubové spoje vždy proti povolení zajistěte přípravkem Loctite 243. Nový O-kroužek je vložen do drážky tělesa ložiska Víko tělesa motoru 812 upevněte pomocí třmenu 571 a usaďte je na těleso ložiska až na pracovní mezeru. 2. Ovládací vedení připojte ke svorkovnici, jak je předepsáno. 3. Žíly silového kabelu připojte pomocí podložky , pojistného kroužku a matic podle schématu zapojení ke svorkovnici Upevněte ochranný vodič (barva vodiče zelená/žlutá) napájecího vedení šroubem a pružnou podložkou ke skříni ložiska Ovládací a napájecí vedení spojte do svazku kabelovou sponou. 6. Víko tělesa motoru 812 usaďte pomalu na těleso motoru 811. Jištění proti přetočení na tělese ložiska a protikus na víku tělesa motoru dejte do správné polohy. 7. Víko tělesa motoru 812 a těleso motoru 811, resp. sekci motoru 80-1 přišroubujte šrouby s vnitřním šestihranem a zajistěte přípravkem Loctite 243.Dodržte utahovací moment šroubů! ( Kapitola 7.8 Strana 68) 8. Připravte si provedení zkoušky těsnosti motoru. Abyste se dostali na šroubové zátky pro zkoušku těsnosti, povolte šrouby od třmenu Proveďte zkoušku těsnosti. ( Kapitola Strana 67) 10. Přišroubujte třmen 571 pomocí šroubů se šestihrannou hlavou Dodržte utahovací moment šroubů! ( Kapitola 7.8 Strana 68) 11. Silový a ovládací kabel s chráničem vedení vložte do krycí desky 82-11, příp Přišroubujte krycí desku na třmen Montáž mechanické ucpávky Pro bezchybnou funkci mechanické ucpávky dodržujte tyto pokyny: Ochranu proti dotyku kluzných ploch odstraňte až bezprostředně před montáží. Povrch hřídele musí být naprosto čistý a nepoškozený. Před konečnou montáží mechanické ucpávky potřete kluzné plochy kapkou oleje. Pro snadnější montáž vlnovcové mechanické ucpávky potřete vnitřní průměr vlnovce, příp. O-kroužky mýdlovou vodou (ne olejem). Drážky v hřídeli, do kterých by mohly vklouznout těsnicí kroužky, vyložte odpovídajícími přípravky, příp. pomůckami. Aby nedošlo k poškození pryžové ucpávky, položte slabou fólii (cca 0,1 0,3 mm silnou) kolem volného konce hřídele. Rotující jednotku posuňte přes fólii a umístěte ji do montážní polohy. Poté fólii odstraňte. 62 od 104 Amacan S
63 7 Servis a údržba Mechanická ucpávka na straně motoru X L Obr. 41: Montáž mechanické ucpávky na straně motoru Tabulka 21: Vysvětlivky symbolů, resp. zvláštních značek Symbol L 243 Vysvětlivky Označené šroubové spoje vždy proti povolení zajistěte přípravkem Loctite 243. Čerpací agregát leží ve vodorovné poloze na vhodných dřevěných podložkách a je zajištěn proti odvalení. 1. Zatlačte sedlo mechanické ucpávky vč. O-kroužku do stanoveného otvoru pro usazení v tělese ložiska pomocí vhodného pouzdra. 2. Ucpávkovou jednotku mechanické ucpávky posuňte přes hřídel k sedlu až na doraz. 3. Nasuňte přes hřídel podložku a pojistný kroužek a pomocí pouzdra je tlačte proti pojistnému kroužku, až je pojistný kroužek axiálně zafixován v drážce hřídele. 4. Zkušební přípravek zašroubujte do průsakového otvoru (X) tělesa ložiska a proveďte zkoušku těsnosti. ( Kapitola Strana 63) 5. Připevněte jeřábový hák ke třmeni a zvedněte sekci motoru 80-1 včetně rotoru 818 s uložením a tělesem ložiska ( Kapitola Strana 11) 6. Usaďte čerpací agregát na těleso čerpadla a vtokovou dýzu, přišroubujte ho šrouby s vnitřním šestihranem a zajistěte prostředkem pro zajištění šroubů (Loctite 243) Kontrola těsnosti při montáži těsnění kluzným kroužkem Při zkoušce těsnosti dodržte následující hodnoty: Zkušební médium: stlačený vzduch Zkušební tlak: maximálně 1 bar Doba trvání zkoušky: 5 minut 1. Během trvání zkoušky nesmí tlak poklesnout. Pokud tlak poklesne, zkontrolujte těsnění a šroubení. Poté proveďte další zkoušku těsnosti. 2. Po úspěšné zkoušce odstraňte zkušební přípravek. Průsakový otvor poté neuzavírejte, aby mohla později případně odtékat pronikající voda. Amacan S 63 od 104
64 7 Servis a údržba Mechanická ucpávka na straně oběžného kola Obr. 42: Montáž mechanické ucpávky na straně oběžného kola Těleso čerpadla je namontováno v motoru. Čerpací agregát leží ve vodorovné poloze na dřevěné podložce a je zajištěn proti odvalení. 1. Pomocí vhodného pouzdra zatlačte sedlo mechanické ucpávky společně s O-kroužkem do otvoru pro usazení v tělese čerpadla. 2. Ucpávkovou jednotku mechanické ucpávky opatrně nasunujte k sedlu, až dosedne. 3. Nasuňte přes hřídel podložku a pojistný kroužek a pomocí pouzdra je tlačte proti pojistnému kroužku, až je pojistný kroužek axiálně zafixován v drážce hřídele. 4. Proveďte zkoušku těsnosti komory na tekuté mazivo. 5. Naplňte komoru tekutým mazivem a uzavřete ji Montáž oběžného kola Obr. 43: Montáž oběžného kola 64 od 104 Amacan S
Návod k obsluze/montáži
Čerpadlo do trubkové šachty Amacan P Amacan P 500-270 Amacan P 600-350 Návod k obsluze/montáži Číslo materiálu: 01230375 Impressum Návod k obsluze/montáži Amacan P Originální návod k obsluze Všechna práva
VíceVertikální nízkotlaké čerpadlo. Etanorm V. Provedení D. Návod k obsluze
Vertikální nízkotlaké čerpadlo Etanorm V Provedení D Návod k obsluze Impressum Návod k obsluze Etanorm V Originální návod k obsluze Všechna práva vyhrazena. Obsah návodu se bez písemného svolení výrobce
VíceNÁVOD K POUŢITÍ BEZPEČNOSTNÍ ZÁSADY, PROVOZ A ÚDRŢBA PRO MECHANICKÝ KLÍN
BRANO a.s., 747 41 Hradec nad Moravicí Česká republika tel.:+420/ 553 632 316, 553 632 303 http://www.brano.eu; zz-info@brano.eu; info@brano.eu NÁVOD K POUŢITÍ BEZPEČNOSTNÍ ZÁSADY, PROVOZ A ÚDRŢBA PRO
VíceNÁVOD K OBSLUZE. Obj. č.: 57 08 22
NÁVOD K OBSLUZE Obj. č.: 57 08 22 Účel použití čerpadla Výkonné a robustní čerpadlo k vyprazdňování zahradních rybníčků, k čerpání vody ze sklepů, plaveckých bazénků, vsakovacích jam nebo ze zaplavených
VíceNávod k montáži a předpisy pro manipulaci s pístovými ventily KLINGER. s bezazbestovým provedením kroužku ventilu Modul KX
Strana 1 Návod k montáži a předpisy pro manipulaci s pístovými ventily KLINGER Konstrukční řada KVN DN 10-50 s bezazbestovým provedením kroužku ventilu Modul KX 1 Pouzdro 2 Horní část 3 Ruční kolečko 5
VíceNávod k použití pro Elektrické čerpadlo
Návod k použití pro Elektrické čerpadlo Katalogové číslo: 157043 Obecné údaje Použití podle určení Dieselové čerpadlo se smí používat pouze k čerpání motorové nafty Nikdy nečerpejte výbušné kapaliny, jako
VíceNaviják Seznam náhradních dílů, montážní návod a návod k používání
Naviják Seznam náhradních dílů, montážní návod a návod k používání Naviják Multi VIP 1000 smí být uveden do provozu jen při přesném respektování přibaleného montážního návodu a návodu k používání. Obsah
VíceNávod k použití pro Hydraulický zvedák
Návod k použití pro Hydraulický zvedák Katalogové číslo: 229062 Přístroj Vysoce kvalitní hydraulický válec, velká nožní deska ze speciální litiny pro větší stabilitu, volně pohyblivá sklopná zdvihací páka,
VíceVersion 1.2 česky. Kompresor BKP1500-24. Návod na obsluhu. Art.-Nr.: 104 96 Art.-Bez.: BKP1500-24
Version 1.2 česky Kompresor BKP1500-24 Návod na obsluhu Art.-Nr.: 104 96 Art.-Bez.: BKP1500-24 Obsah: Prohlášení o shodě EU Důležitá upozornění 2 Před uvedením do provozu 2 Řádné použití 3 Všeobecné bezpečnostní
VíceS 100D; UPA 100C. Návod k obsluze/montáži
Ponorné motorové čerpadlo S 100D; UPA 100C Návod k obsluze/montáži Číslo materiálu: 01463364 Impressum Návod k obsluze/montáži S 100D; UPA 100C Originální návod k obsluze KSB Aktiengesellschaft Všechna
VíceBHP 4 /7 BHP 4 /8 Návod k obsluze a montáži
BHP 4 /7 BHP 4 /8 Návod k obsluze a montáži 1. ÚVOD Před použitím Vašeho čerpadla je nejprve nutné seznámit se s následujícím návodem a montážními pokyny. Tento návod Vám usnadní instalaci a provozování.
VícePŘÍRUČKA PRO OBSLUHU A ÚDRŽBU
STAVEBNÍ VRÁTKY Tato zařízení jsou určena výhradně ke zvedání materiálu. PŘÍRUČKA PRO OBSLUHU A ÚDRŽBU TATO PŘÍRUČKA JE NEDÍLNOU SOUČÁSTÍ ZAŘÍZENÍ Důležité upozornění: Před začátkem používání zařízení
VíceMagnochem. Návod k obsluze/montáži
Chemicky normované čerpadlo Magnochem S magnetickou spojkou Bez hřídelového těsnění Návod k obsluze/montáži Impressum Návod k obsluze/montáži Magnochem Originální návod k obsluze KSB Aktiengesellschaft
VíceNávod k obsluze, údržbě a montáži výměníků tepla
Návod k obsluze, údržbě a montáži výměníků tepla Úvod Tepelné výměníky společnosti WätaS jsou koncipované jako výměníky tepla vzduch-voda. Používají se pro chladiče nebo ohřívače, přímé výparníky / kondenzátory
VíceNÁVOD K POUŽITÍ BEZPEČNOSTNÍ ZÁSADY, PROVOZ A ÚDRŽBA PRO ZEDNICKOU KLADKU
BRANO a.s., 747 41 Hradec nad Moravicí Česká republika tel.:+420/ 553 632 316, 553 632 303 fax:+420/ 553 632 407, 553 632 151 http://www.brano.eu info@brano.eu NÁVOD K POUŽITÍ BEZPEČNOSTNÍ ZÁSADY, PROVOZ
VíceMontážní návod LC 45... S-15-02
Montážní návod LC 45... S-15-02 2 Při čtení přihlížejte k vyobrazení na posledních stranách. Důležitá upozornění Starý odsavač není bezcenným odpadem. Jeho likvidací, příznivou k životnímu prostředí, můžete
VíceBECK-O-TRONIC 5. Provedení: Centronic. Návod na montáž a obsluhu. Řídicí jednotka vrat
BECK-O-TRONIC 5 Provedení: Centronic cs Návod na montáž a obsluhu Řídicí jednotka vrat Důležité informace pro: montéry / elektrikáře / uživatele Prosíme o předání odpovídajícím osobám! Tento návod má být
VíceNávod k obsluze. s informacemi o údržbě. Fourth Edition Second Printing Part No. 82297CZ
s informacemi o údržbě Fourth Edition Second Printing Part No. 82297CZ Čtvrté vydání Druhý tisk Důležité Před zahájením provozu stroje si důkladně přečtěte pravidla bezpečnosti práce a pokyny k obsluze
VíceNávod k obsluze a údržbě
Návod k obsluze a údržbě KONTEJNER SKLOPNÝ DO BOKU Obsah: ) Důležité upozornění bezpečnostní opatření 2) Obsluha 3) Použití 4) Provedení 5) Hydraulický systém 6) Seřizování 7) Údržba 8) Mazání 9) Náplně
VíceMontážní návod. Trubkové spojení Logano G115/G125 Logalux LT300 Logano G115/G125 s hořákem Logalux LT300. 6304 1253 12/2003 CZ Pro odbornou firmu
60 5 /00 CZ Pro odbornou firmu Montážní návod Trubkové spojení Logano G5/G5 Logalux LT00 Logano G5/G5 s hořákem Logalux LT00 Před montáží pozorně pročtěte Obsah Umístění...................................................
VíceNávod k obsluze Loupací přístroj FWSG RA 32 / 40 / 50 / 63
FRIATOOLS Česky Návod k obsluze Loupací přístroj FWSG RA 32 / 40 / 50 / 63 Hlavice s imbusem (1) Aretace (2) Držák nože (3) Loupací nůž(4) Obsah Tělo zařízení (7) Závitové vřeteno (6) Kleština (5) 1. Úvodní
VíceNávod k obsluze ROLOVACÍCH GARÁŽOVÝCH VRAT
Návod k obsluze ROLOVACÍCH GARÁŽOVÝCH VRAT uživatelská příručka OV08CZ WWW.MINIROL.EU ÚVODNÍ INFORMACE UŽVATELI Povinností uživatele a obsluhy je řádně se seznámit před zahájením práce s návodem k používání.
VíceBalancéry Tecna typ 9354 9359
Balancéry Tecna typ 9354 9359 Návod k obsluze a údržbě Typ Nosnost Délka Váha Váha lanka balancéru s obalem 9354 4 7 2000 5 5,8 9355 7 10 2000 5,5 6,3 9356 10 14 2000 5,5 6,3 9357 14 18 2000 6,5 7,3 9358
VíceNávod na obsluhu a údržbu
