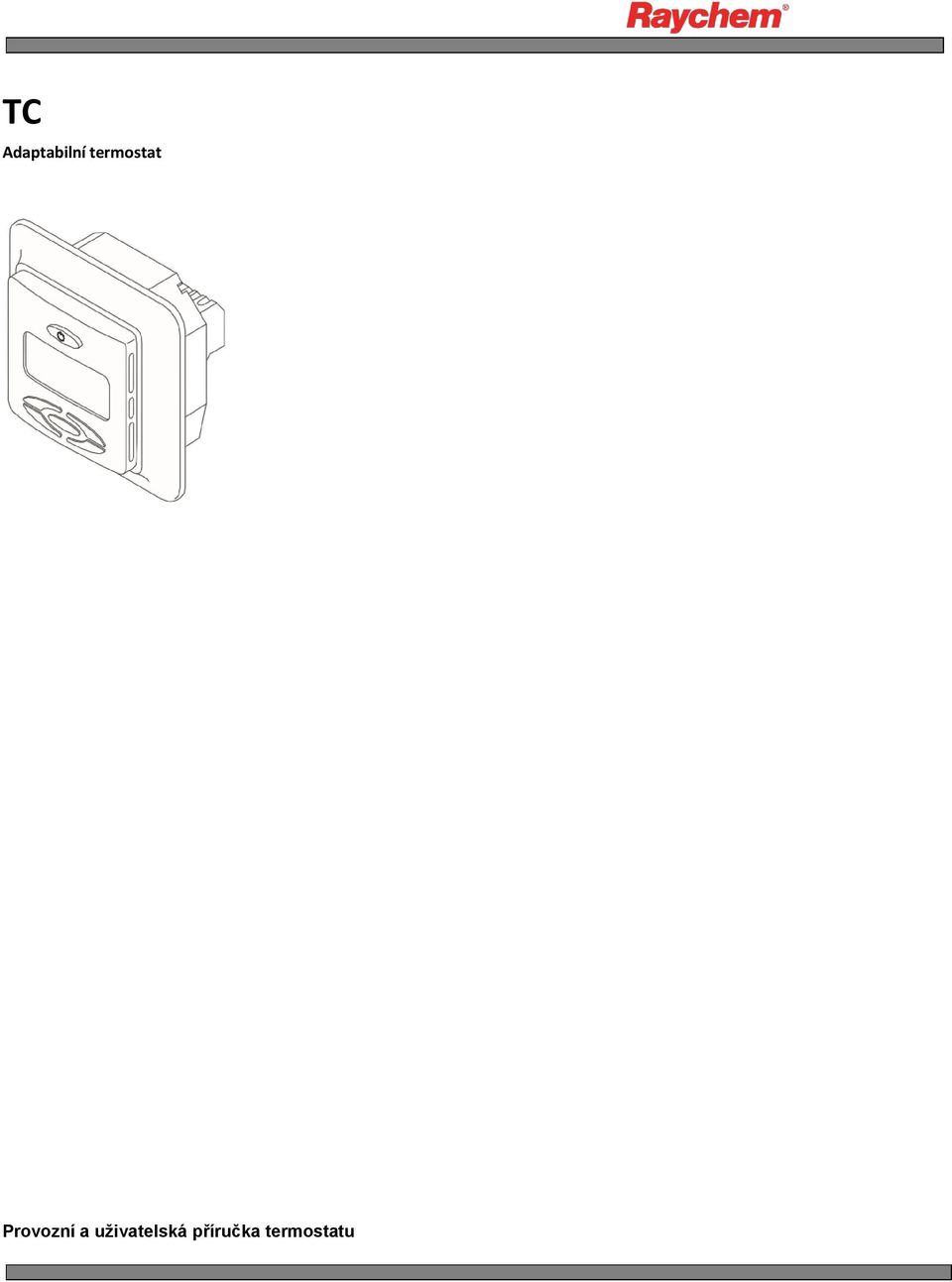

1 TC Adaptabilní termostat Provozní a uživatelská příručka termostatu

2

3

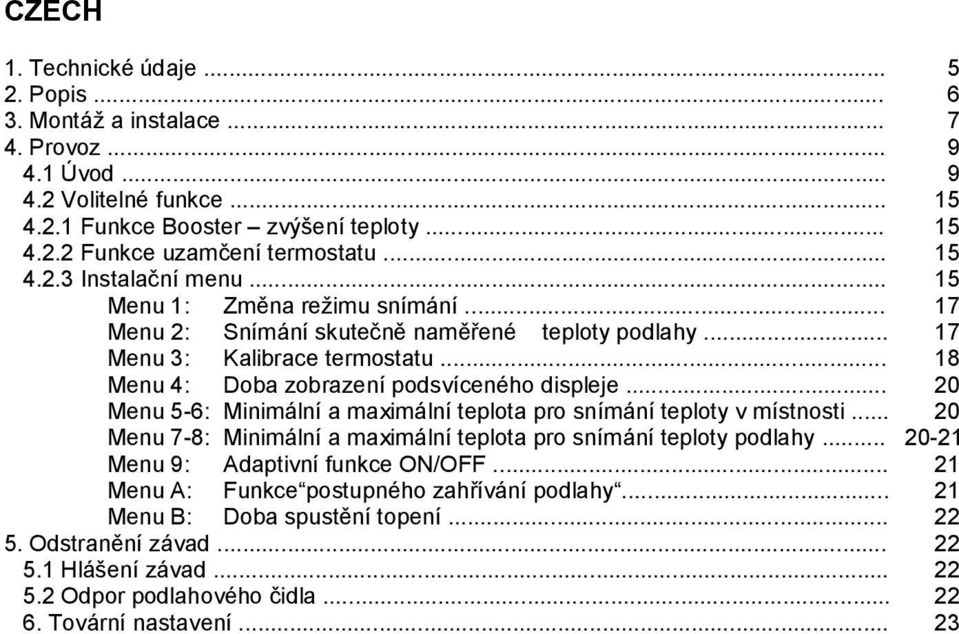

4 CZECH 1. Technické údaje Popis Montáţ a instalace Provoz Úvod Volitelné funkce Funkce Booster zvýšení teploty Funkce uzamčení termostatu Instalační menu Menu 1: Změna reţimu snímání Menu 2: Snímání skutečně naměřené teploty podlahy Menu 3: Kalibrace termostatu Menu 4: Doba zobrazení podsvíceného displeje Menu 5-6: Minimální a maximální teplota pro snímání teploty v místnosti Menu 7-8: Minimální a maximální teplota pro snímání teploty podlahy Menu 9: Adaptivní funkce ON/OFF Menu A: Funkce postupného zahřívání podlahy Menu B: Doba spustění topení Odstranění závad Hlášení závad Odpor podlahového čidla Tovární nastavení... 23

5 Technické údaje Napájecí napětí 230 VAC, +10% aţ 15% 50/60 Hz Spotřeba energie, průměrná 4 VA Hlavní síťový vypínač 2pólový 16 A Výstup relé topný kabel 230 V, max. 13 A Okolní teplota provoz 0 aţ +40 C Okolní teplota doprava C Rozsah teplot podlahový snímač C Rozsah teplot prostorový snímač C Přesnost podlahový/prostorový snímač +/ 0,5 C Spínací hystereze 0,5 C Ovládací reţimy podlahové čidlo, prostorové čidlo nebo kombinace prostoropvého čidla s podlahovým čidlem jako omezovačem Programy úspory energie 4 přednastavené programy 1 program specifický pro potřeby uţivatele, moţno denně editovat v třicetiminutových časových intervalech Záloha nastavených hodnot V energeticky nezávislé paměti Záloha času a dat 24 hodin Stupeň krytí IP 21 Svorky Max. 2,5 mm 2 Podlahový snímač s kabelem 3 m NTC, 10 K / 25 C. Maximální délka kabelu pro podlahový snímač 100 m, 2 x 1,5 mm 2 (typ kabelu 230 VAC) Rozměr s rámečkem (obr. 1) V 82 x Š 82 x H 54 mm Barva Čistě bílá RAL 9010 Schválení Semko, NF, CE

6 2. Popis TC je inteligentní, programovatelný termostat pro podlahové vytápění. Vykazuje níţe uvedené výkonnostní parametry a funkce: Ovládání podlahového vytápění prostřednictvím vnějšího podlahového čidla, integrovaného prostorového čidla nebo kombinace obou. Zátěţová kapacita výstupního relé 13 A / 230 V (3000 W) Dvoupólový hlavní spínač Zobrazení údajů na displeji s modrým podsvícením Programy úspory energie. 4 různé standardní spouštěcí programy pro specifické typy místností nebo 1 program pro uţivatele s moţností editace časových intervalů Adaptabilní funkce Adaptivní funkce mění automaticky dobu zahájení topného období, takţe ţádané teploty jsou dosaţeny v ţádanou dobu. Rychlé zvýšení teploty Boost funkce Nastavená teplota můţe být na dobu dvou hodin zvýšena o 5 C. Automaticky se sníţí na původně nastavenou teplotu. Moţnost uzamčení všech nastavení termostatu a zrušení uzamčení stisknutím tlačítka Monitorování podlahového nebo pokojového čidla. Vypnutí topení v případě poruchy čidla a její indikace (fail-safe). Standardní krytí IP21 Podlahové čidlo s 3m kabelem je standardně součástí dodávky termostatu Termostat je dodáván s montáţním rámečkem a čelním panelem pro systém přístrojů ELJO Trend /B&J Jussi /Merten (Plan, Smart, Arc, Atelier, M1, Antik, Termo, MStar) /Jung (AS) /Gira (ST55 Standard, E2). K výrobku obdrţíte rovněţ jeden čelní panel pro čtvercový rámeček jako ELKO RS navíc. Schválení: SEMKO, NF, označení CE

7 3. Montáž a instalace Termostat TC je určen pro pevné zabudování do standardní podomítkové krabice KU68. Místo zabudování by mělo být zvoleno cca. 1,5 m nad podlahou a to tak, aby bylo chráněno proti přímému slunečnímu záření a průvanu. Veškerá elektrické vedení k termostatu, obsahující kabely, musí být utěsněna tak, aby byl termostat chráněn před vnikáním teplého vzduchu, např. vstupy je třeba zalepit izolační páskou. Termostat neinstalovat k zařízením vyzařující teplo, např. televize, krn, apod. TC můţe být nainstalován také do nástěnné instalační krabice. Jestliţe je termostat montován na stěnu s drsným povrchem (např. na cihlu), je nutno pod horní rám umístit prouţek silikonové lepenky. Montáţní rámeček a přední panel je moţno vyměnit stisknutím dvou postranních tlačítek např. pomocí šroubováku. (obr. 2). Podlahové čidlo Podlahové čidlo by mělo být nainstalováno ve vlastní pruţné chráničce/trubce, aby ho bylo moţno bez problému kdykoliv vyměnit. Je třeba ho namontovat mezi dva topné kabely co nejtěsněji pod povrch podlahy, abychom dosáhli optimálního ovládacího efektu. Špička podlahového čidla musí být od topného kabelu vzdálena minimálně 3 cm. Kabel podlahového čidla můţe být pomocí přídavného standardního instalačního kabelu (2 x 1,5 mm2; 230 VAC) prodlouţen na 100 m. Abychom zabránili poruchám signálu a z toho plynoucím poruchám funkce termostatu, neměli bychom čidlo pokládat s ostatními kabely vedoucími proud do jedné trubky. Připojení termostatu Termostat musí být připojen, jak je znázorněno na schématech elektrického zapojení, na zdroj napětí 230 VAC. V případě pouţití více topných kabelů, celkem s více neţ 13 A, je nutno pouţít stykač. Pouţijeme-li ochrannou zemnicí svorku (PE), musí být vstupní napájecí kabel topného kabelu připojen ke společné zemnicí svorce na termostatu. V opačném případě je nutno pouţít separátní připojení na svorky (není součástí dodávky).

8 Další informace k produktu v případě pouţití se systémy podlahového Vytápění Použití se systémem T2Quicknet: Řada produktů Quicknet je schválena pro provoz termostatu v reţimu podlahového čidla. Podlahový senzor musí být bezpodmínečně nainstalován a aktivován pro instalaci se systémem Quicknet. Použití se samoregulačními systémy T2Red- (T2Reflecta-) U samoregulačních topných kabelů je při sepnutí vyšší spínací proud. Abychom zaručili dlouhou ţivotnost termostatu, maximální zátěţ samoregulační aplikace je omezena na 10 A. Při pouţítí samoregulační technologie zátěţ 13 A zkracuje ţivotnost kontaktů relé. Přímé připojení jeden topný kabel Topný kabel Podlahové Napájení 230 Vac Čidlo 230 Vac max. 13A

9 Připojení přes stykač, např. 3 topné kabely Podlahové Napájení Topné Čidlo 230 Vac kabely 4. Provoz 4.1 Zahájení Ovládání termostatu A: hlavní vypínač napájení B: OK/přijmout C: - snížit D: + zvýšit E: > doprava F: < doleva

10 Symboly na displeji

11 Upozornění: Při programování putuje čtverec přes různé symboly. Symbol ve čtverci ukazuje aktivní funkci: manuální reţim, automatický reţim nad ovládacím vedením, reţim plného výkonu. První spuštění uvedení termostatu do provozu: Stiskněte hlavní spínač v horní části termostatu. Displej se rozsvítí a zobrazí se všechny jeho části, hned poté začne blikat symbol hodin. Reţim čidla je zjištěn a automaticky inicializován. V případě připojení podlahového čidla pracuje v reţimu podlahového čidla. Pro přepnutí režimu snímání na snímání pokojové teploty s omezovačem podlahového čidla viz kapitola Menu 1. Není-li připojeno podlahové čidlo, pracuje termostat v reţimu pokojového snímání teploty. Pro naprogramování termostatu se řiďte níţe uvedenými kroky A, B, C a D. A.Nastavení času a dne B. Volba programu časového spínače Listujte tlačítky <symbol šipky> v menu na symbol.

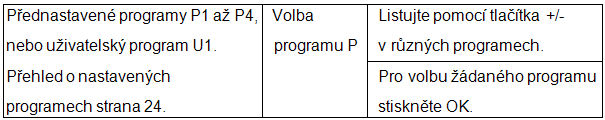

12

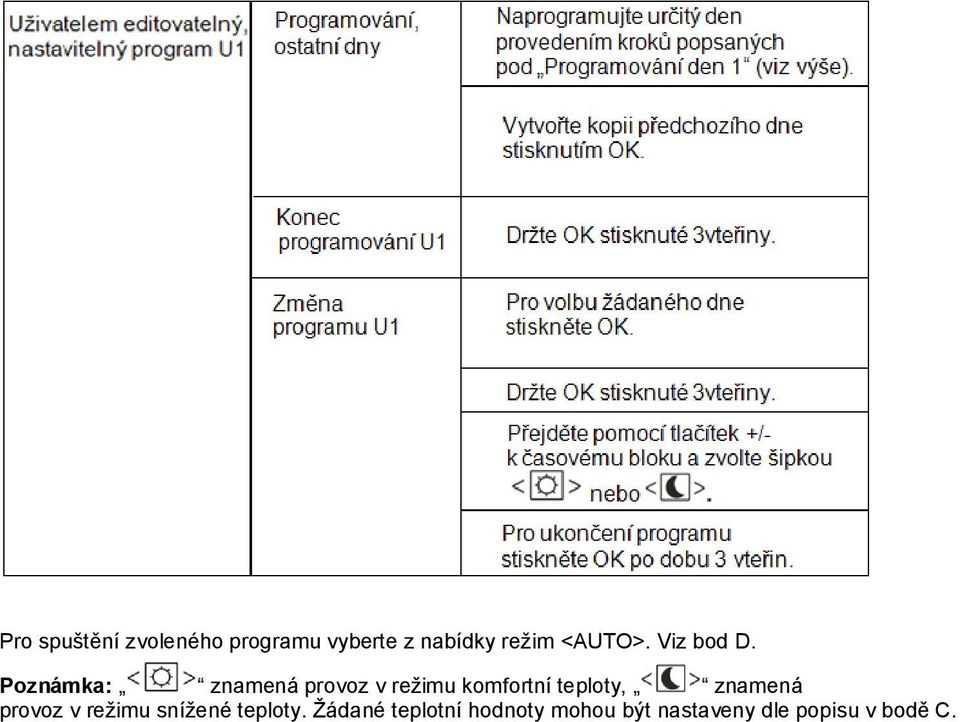

13 Pro spuštění zvoleného programu vyberte z nabídky reţim <AUTO>. Viz bod D. Poznámka: znamená provoz v reţimu komfortní teploty, znamená provoz v reţimu sníţené teploty. Ţádané teplotní hodnoty mohou být nastaveny dle popisu v bodě C.

14 C. Nastavení žádané komfortní teploty a snížené teploty D.Volba režimu termostatu pro běžný provoz <,, > Listujte pomocí tlačítek <symbol šipky> v menu.

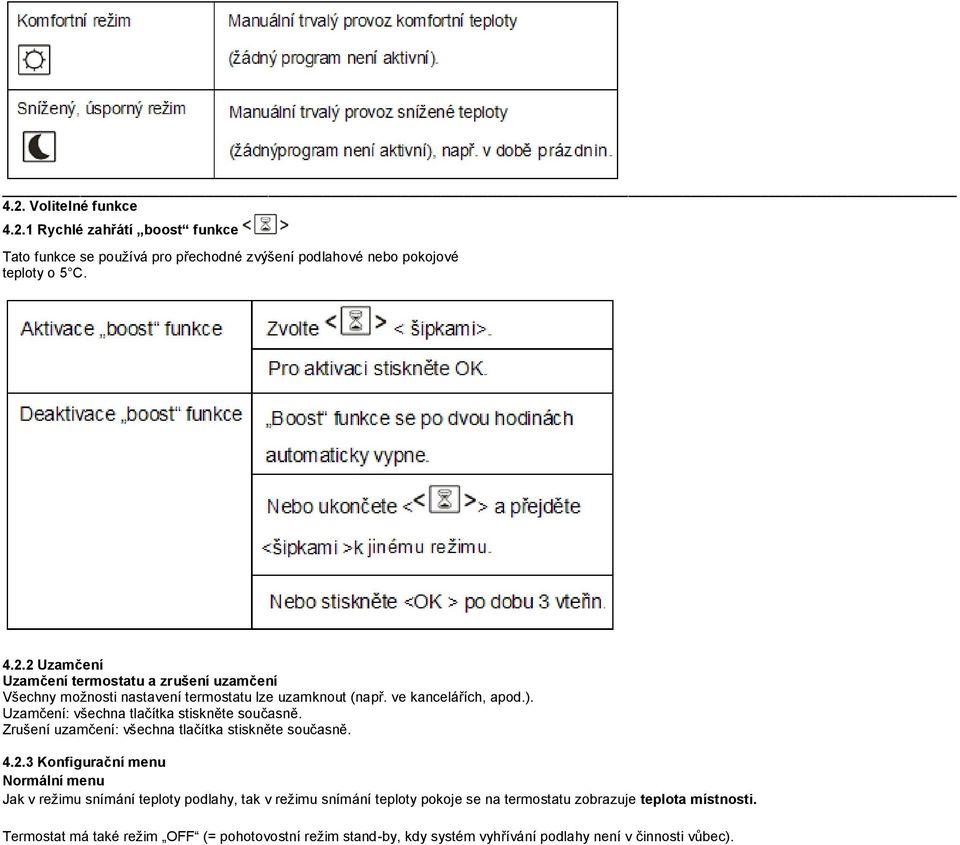

15 4.2. Volitelné funkce Rychlé zahřátí boost funkce Tato funkce se pouţívá pro přechodné zvýšení podlahové nebo pokojové teploty o 5 C Uzamčení Uzamčení termostatu a zrušení uzamčení Všechny moţnosti nastavení termostatu lze uzamknout (např. ve kancelářích, apod.). Uzamčení: všechna tlačítka stiskněte současně. Zrušení uzamčení: všechna tlačítka stiskněte současně Konfigurační menu Normální menu Jak v reţimu snímání teploty podlahy, tak v reţimu snímání teploty pokoje se na termostatu zobrazuje teplota místnosti. Termostat má také reţim OFF (= pohotovostní reţim stand-by, kdy systém vyhřívání podlahy není v činnosti vůbec).

16 Přepnutí termostatu do reţimu OFF = vypnuto: - jestliţe je termostat v reţimu programování, stlačte pravé tlačítko - jestliţe je termostat v reţimu Booster, stlačte levé tlačítko Do reţimu OFF = vypnuto je moţno termostat přepnout teprve po skončení první nahřívací fáze a po skončení učební fáze. Pokud je jedna z těchto dvou fází v provozu, podlaha bude prostřednictvím termostatu vyhřívána, i kdyby byl termostat v reţimu OFF = vypnuto. Pravidla pro zobrazování v jednotlivých regulačních režimech (komfort, automatika, úsporný režim a OFF = vypnuto). Předvolená konfigurace zobrazování je zobrazování teploty. Stisknutím tlačítka OK displej zobrazí nastavenou hodnotu po dobu 3 vteřin. Opětovným stlačením OK nebo stlačením levých tlačítek se displej změní na změnu nastavení. Stlačením OK po dobu jedné vteřiny se zobrazování změní ze zobrazování teploty na zobrazování času. Výjimky: - během první nahřívací fáze se místo zobrazování teploty zobrazuje odpočítávání času této první nahřívací funkce - během učební fáze se místo zobrazování aktuální teploty zobrazuje nastavená hodnota teploty. Po stlačení OK se na dobu 3 vteřin zobrazí jiţ uplynulá doba učební fáze. Stlačením všech tlačítek současně po dobu alespoň 1 vteřiny je moţno tlačítka uzamknout, nebo uzamknutí opět zrušit.

17 Změna různých standardních nastavení termostatu. Pro vyvolání následujících menu stiskněte tlačítko OK po a drţte stisknuté dobu 6ti vteřin. Pomocí tlačítka OK pak můţete listovat v různých menu. Menu 1: Režim čidla Reţim čidla je zjištěn a inicializován automaticky. Pokud je kabel podlahového čidla připojen, termostat pracuje v reţimu podlahového čidla. Menu 1: Volba režimu čidla Pokud není k systému připojeno ţádné externí čidlo, termostat pracuje jen s pokojovým čidlem, a uţivatel nemá moţnost to změnit. Pokud je externí čidlo připojeno, uţivatel si můţe vybrat mezi dvěma reţimy: 1. jen podlahové čidlo 2. pokojové čidlo s omezovačem teploty podlahy Pro změnu provozního reţimu na snímání pokojové teploty podlahovým čidlem jako omezovačem stiskejte tlačítko +/-, aţ se zobrazí. Potvrďte tlačítkem OK. Není-li připojeno podlahové čidlo (není detekováno), termostat pracuje v reţimu snímání pokojové teploty. Menu 2: Servisní snímání Zobrazení aktuální teploty pokojového čidla v provozním reţimu snímání pokojovým čidlem.

18 Zobrazení aktuální teploty čidla podlahy jak v provozním reţimu podlahového čidla, tak v reţimu snímání pokojové teploty podlahovým čidlem jako omezovačem. Servisní snímání naměřené aktuální teploty podlahového čidla. Pomocí této hodnoty je moţno na displeji kalibrovat hodnotu teploty povrchu podlahy na hodnotu nastavené teploty. Menu 3: Kalibrace nastavené teplotní hodnoty Kalibrace režimu snímání pokojové teploty nebo režimu snímání pokojové teploty s omezovačem teploty. V reţimu snímání pokojové teploty nebo v reţimu snímání pokojové teploty s omezovačem odpovídá interní hodnota čidla okolního prostředí hodnotě nastavené na displeji. Regulace teploty v místnosti a regulace teploty v místnosti s omezovačem: Pokojová teplota bliká. Teď je moţnost pomocí tlačítek +/- nastavit pokojovou teplotu. Počáteční hodnota ke kalibraci Poté, co se teplota podlahy stabilizovala, můţeme nastavenou hodnotu teploty zkalibrovat oproti skutečné teplotě podlahy nebo skutečné teplotě pokoje. Tuto kalibraci můţeme provést pomocí zvláštního teploměru, který nezávisle měří aktuální teplotu podlahy nebo aktuální teplotu v pokoji. Kdyţ se teploměr poloţí na podlahu, snímá teplotu povrchu podlahy. Kdyţ se pověsí na stěnu, snímá teplotu vzduchu v místnosti.

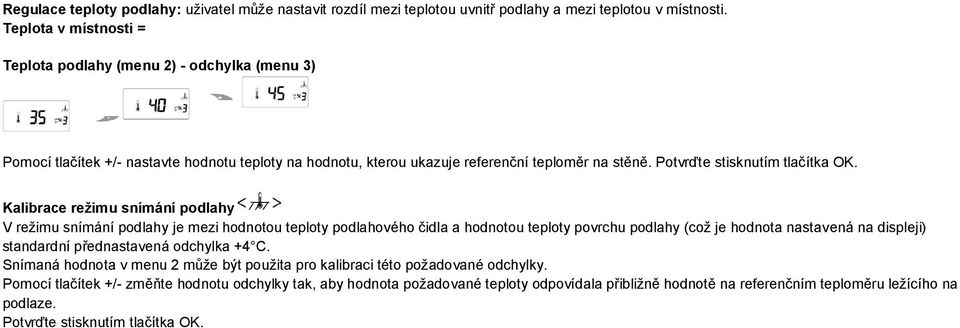

19 Regulace teploty podlahy: uţivatel můţe nastavit rozdíl mezi teplotou uvnitř podlahy a mezi teplotou v místnosti. Teplota v místnosti = Teplota podlahy (menu 2) - odchylka (menu 3) Pomocí tlačítek +/- nastavte hodnotu teploty na hodnotu, kterou ukazuje referenční teploměr na stěně. Potvrďte stisknutím tlačítka OK. Kalibrace režimu snímání podlahy V reţimu snímání podlahy je mezi hodnotou teploty podlahového čidla a hodnotou teploty povrchu podlahy (coţ je hodnota nastavená na displeji) standardní přednastavená odchylka +4 C. Snímaná hodnota v menu 2 můţe být pouţita pro kalibraci této poţadované odchylky. Pomocí tlačítek +/- změňte hodnotu odchylky tak, aby hodnota poţadované teploty odpovídala přibliţně hodnotě na referenčním teploměru leţícího na podlaze. Potvrďte stisknutím tlačítka OK.

20 T surface = T povrchu T menu2 = T menu2 New offset = nová odchylka Nová odchylka - T menu2 - T povrchu Příklad: Pouţijte hodnotu teploty podlahového čidla z výběru menu 2. Je-li tato hodnota 27 C a na teploměru leţícím na podlaze se zobrazuje 24 C, nová hodnota odchylky bude 27-24=3. Změňte hodnotu odchylky z 4 C na 3 C. Menu 4: Nastavení doby prosvícení displeje Nastavení prosvícení displeje. Čas změňte pomocí tlačítek +/-. Potvrďte tlačítkem OK. Moţnost rozsahu nastavení je od 0 [OFF] = vypnuto do 120ti vteřin [120''] Přednastavená hodnota od výrobce je 30 vteřin. Menu 5: Předepsaná hodnota minimální teploty pro pokojové čidlo. Hodnotu teploty změňte pomocí tlačítek +/-. Potvrďte tlačítkem OK. Moţnosti rozsahu nastavení jsou od 5 C [5,0] do 15 C [15,0] (regulace teploty místnosti).přednastavená hodnota od výrobce je 5 C.

21 Menu 6: Předepsaná hodnota maximální teploty pro pokojové čidlo Hodnotu teploty změňte pomocí tlačítek +/-. Potvrďte tlačítkem OK. Možnosti rozsahu nastavení jsou: od 5 C [5,0] do 40 C [40,0] (regulace teploty v pokoji) od 5 C [5,0] do 35 C [35,0] (regulace teploty podlahy) Přednastavené hodnoty od výrobce jsou: 40 C (regulace teploty v pokoji) 35 C (regulace teploty podlahy) Menu 7: Předepsaná hodnota minimální teploty pro podlahové čidlo Hodnotu teploty změňte pomocí tlačítek +/-. Potvrďte tlačítkem OK. Režim regulace teploty v pokoji: Zde není moţno nastavit limit pro minimální teplotu podlahy Režim snímání pokojové teploty s omezováním teploty podlahy: Moţnosti rozsahu nastavení jsou: od 5 C [5,0] do 15 C [15,0] Přednastavená hodnota od výrobce je 5,0 C Menu 8: Předepsaná hodnota maximální teploty pro podlahové čidlo Tato hodnota je maximální limitní hodnotou pro podlahové čidlo v reţimu snímání pokojové teploty s omezovačem teploty podlahy. Hodnotu teploty změňte pomocí tlačítek +/-. Potvrďte tlačítkem OK. Režim regulace teploty místnosti: Zde není moţno nastavit maximální teplotní limit pro teplotu podlahy.

22 Režim snímání pokojové teploty s omezovačem teploty podlahy: Moţnosti rozsahu nastavení jsou od 20 C [20,0] do 35 C [35,0] Přednastavená hodnota od výrobce: 27,0 C Menu 9: Adaptivní funkce (ITCS - Intelligent Temperature Control Systém) Moţné hodnoty: [OFF] = vypnuto nebo [ON] = zapnuto Přednastavená hodnota od výrobce: ON Hodnota nastavení se mění pomocí tlačítek +/-. Potvrďte tlačítkem OK. Menu A: První nahřívací fáze Moţné hodnoty: [OFF] = vypnuto nebo [ON] = zapnuto Přednastavená hodnota od výrobce: OFF Menu B: doba běhu (je to uplynulá doba, po kterou je výhřevný systém podlahy v provozu) 3': 3 minuty [0..59] 7d: 7 dnů [1:30] 5h: 5 hodin [1..23] 1m: 1 měsíc [1..99] K vyresetování času je potřeba stlačit současně tlačítka po dobu alespoň 3 vteřin. 5. Vyhledávání závad 5.1 Hlášení závad číslo typ závady Číslo ER 1 ER 2 ER 3 ER 4 ER 5 ER 6 Typ chyby Špatný podlahový spínač (100 kω) Zkrat na podlahovém spínači Přerušení elektrického obvodu v podlahovém čidle Zkrat na pokojovém spínači Přerušení elektrického obvodu v pokojovém čidle Jiná chyba

23 5.2 Stálá kontrola čidla teploty Při poškození nebo chybné funkci jednoho z teplotních čidel je topný výkon přerušen (pojistka proti poruchám) a zobrazí se kód závady. Podlahové čidlo vykazuje následující hodnoty teploty a odporu: 15 C / 15,8 kω 20 C / 12,5 kω 25 C / 10,0 kω 30 C / 8,04 kω 35 C / 6,51 kω Podlahové čidlo můţe být nahrazeno jiným. Při poruše funkce pokojového čidla musí být vyměněn celý termostat. 6. Vrácení k hodnotám továrního nastavení Nastavená hodnota komfortní teploty Nastavená hodnota sníţené teplota Úsporný program reţim čidla 23 C 20 C P1 podlahové čidlo Nastavená hodnota podlahového čidla 4 C doba zobrazení pro osvětlení pozadí předepsaná hodnota minimální teploty v místnosti předepsaná hodnota maximální teploty v místnosti předepsaná hodnota minimální podlahové teploty předepsaná hodnota maximální podlahové teploty adaptivní funkce 30 sekund 5 C 40 C 5 C 35 C ON (ZAP) Zpětné nastavení: Stiskněte malé tlačítko na čelní straně termostatu, napravo od hlavního spínače. Všechny předepsané hodnoty se vrátí zpět na původní tovární nastavení. Termostat bude restartován. sníţená teplota komfortní teplota
