Příloha č. 5 k č.j.: PPR /ČJ EC Počet listů: 10. Technické podmínky

Transkript

1 Příloha č. 5 k č.j.: PPR /ČJ EC Počet listů: 10 Technické podmínky 1. NÁZEV MAJETKU Předmětem veřejné zakázky je nákup pokrývek hlavy ke stejnokrojům Policie ČR a Hradní policie v letech NOMENKLATURNÍ ČÍSLA nomenklatura Název Množství Baret ks Čepice ks Čepice 92 bílá 8500 ks Návlek na čepici 1500 ks Ušanka kožešinová ks Klobouček ks Čepice SPS PČR 2011 L ks Čepice HP se štítkem 40 ks Čepice HP lodička modrá 15 ks Klobouček HP stříbř.šňůra (pouze měřenka) 15 ks 3. OZNAČENÍ KÓDU CPV TECHNICKÝ POPIS Baret 92 POPIS : Baret 92 je zhotoven z vlněného valchovaného úpletu a slouží jako doplněk ke služebnímu stejnokroji 92 resp. služebně pracovnímu stejnokroji 92. Baret je opatřen odznakem na čepici 92 s podložkou. PROVEDENÍ, STŘIH A ŠITÍ : Baret je zhotoven z vlněného valchovaného úpletu. Je vypodšívkovaný černou bavlněnou podšívkou na které je našita výztuha. Na pravé straně baretu ve středu postranního dílu jsou dva větrací kroužky ( vzdušníky ). Jsou umístěné 17 mm od lemu a vzdálené od sebe 32 mm ( měřeno na střed ). Barety jsou lemovány přírodní usní s provlečenou stuhou Barety 92 budou dodávány ve velikostech č. 52, 53, 54...až do č. 63. Stříhání, šití a záložky jsou v souladu s podnikovou normou ( dále jen,,pn ) mimo uvedené rozdíly: - Začátek a konec strojního šití upošít min. 10 mm - počet stehů na 10 mm je 5 +/- 1 steh - ruční šití trojnásobně upošít - 1 -

2 MATERIÁL použitý na referenčním vzorku : Vrchový materiál: valchovaný úplet ze 100% vlněné mykané příze 84 tex tmavě modré barvy (modročerná) - č. odstínu podle barevnice PANTONE TP Další materiály: - podšívka - klot 3432 černé barvy - 100% bavlna - výztuha pro odznak - 1 mm tloušťka, folie Penefol - potní pásek 100% přírodní useň černé barvy, šíře 20 mm - stahovací tkanice - Tresa ze 100% PES černá, šíře 7 mm, zatavené konce - vzdušníky kovové - obuvnické kroužky lakované černé s podložkou 5,5 x 5 x podložka poniklovaná šicí nitě 100% PES v černé barvě tex 13,5x 3 - odznak na čepici 92 stříbřitý - podložka pod odznak na čepici 92 stříbřitá Čepice 92, čepice 92 bílá POPIS : jsou klasické stejnokrojové čepice s pevným štítkem a podbradníkem. Jsou odlehčené, paropropustné a nepromokavé, zhotovené z klimamembránového materiálu (dvouvrstvý laminát). Jsou určeny k užívání ke stejnokroji 92. Jsou opatřeny odznakem na čepici 92 PČR s podložkou. PROVEDENÍ, STŘIH A ŠITÍ : čepice 92 a čepice 92 bílá se skládají z dýnka, dvou postranních dílků ( na kterých jsou umístěny čtyři vzdušníky), bočního pásku, štítku, potítka a podbradníku. Podbradník je připevněný 2 zapichovacími knoflíky FOS o průměru 15 mm na okolek. Stříhání, šití a záložky jsou v souladu s PN mimo uvedené rozdíly: - Začátek a konec strojního šití upošít min. 10 mm - počet stehů na 10 mm je 5 +/- 1 steh - ruční šití trojnásobně upošít Čepice 92 resp. čepice 92 bílá budou dodávány ve velikostech č. 50, 51, 52...až do č. 63 (podrobnosti dále v textu). MATERIÁL použitý na referenčním vzorku : Č e p i c e 92 b í l á Vrchový materiál: paropropustný, nepromokavý (dvouvrstvý laminát klimamembrána) - hmotnost g/m2 - odolnost proti průniku vody min Pa (ISO 811, ČSN EN 20811) - odolnost proti průniku vodní páry (m 2.Pa.W -1 ) < 30 (ISO 11092,CSN EN 31092) - barva bílá - předpokládaný rozsah teplot : rozsah teplot 0 C: -30 až minimální pevnost /N/ : osnova 300, útek 300 Stálobarevnost materiálu. Č e p i c e 92 Vrchový materiál: paropropustný, nepromokavý (dvouvrstvý laminát klimamembrána) - hmotnost g/m2-2 -

3 - odolnost proti průniku vody min Pa (ISO 811, ČSN EN 20811) - odolnost proti průniku vodní páry (m 2.Pa.W -1 ) <30 (ISO 11092,CSN EN 31092) - barva tmavomodrá (modročerná - podle referenčníhi vzorku SLZ PP ČR Svojšice) číslo odstínu podle barevnice PANTONE TP je orientační - předpokládaný rozsah teplot : rozsah teplot 0 C: -30 až minimální pevnost /N/ : osnova 300, útek 300 Stálobarevnost materiálu. Další použité materiály společné u obou druhů čepic: podšívka z PaDh (bílá resp. šedá) potní pás textilní pruženka černá - šíře 40 mm knoflíky 92 FOS 15 mm zapichovací vzpruha vzdušníky u čepice 92 černé a bílé u čepice 92 bílé planžetová spojka kovová planžeta potažená resp. odlehčená hadice lemovka černá šicí nitě dle ČSN černé, bílé odznak na čepici 92 stříbřitý podložka pod odznak na čepici 92 stříbřitá technická, tužená síťovina černá planžeta do přední vzpruhy potažená stuha černá - šíře 40 mm armabeton černý štítek Durofol černý resp. tužená černá koženka - lemování černým Vinitolem podbradník - Barex černý technická plsť termolín (výztuha přední části) Návlek na čepici platí pro výrobu, dodávání a přejímku ochranného návleku na čepici 92 bílou P ČR. POPIS : Návlek se skládá z dýnka, tří postranních dílků a tunýlku pro navlečení prádlové gumy. Nákres a kontrolní rozměry ochranného návleku jsou uvedeny v textu. Velikost je totožná s velikostí dýnka čepice 92 bílé, na kterou se natahuje. PROVEDENÍ: Všechny díly návleku jsou z materiálu Porotex. Postranní dílky jsou vpředu 68 mm a vzadu 52 mm vysoké. Přední díly jsou sešité se zadním dílem na bočních stranách, švy jsou složeny na stranu a jednostranně prošity. Šev předních dílů je nedošitý, slouží jako otvor pro podvlečení pod odznak PČR. Dýnko je oválné a je všité do postranních dílků, šev je složený na stranu a jednostranně prošitý. Tunýlek je přišitý k bočním dílkům, šev je jednostranně prošitý a tunýlkem je provlečená guma. MATERIÁL : použitý na vzorku návleku je shodný s materiálem použitým na čepici 92 bílou (podmínka): Vrchový materiál - tkanina POROTEX VP 015 paropropustný, nepromokavý (dvouvrstvý laminát klimamembrána) - hmotnost gr/m2-3 -

4 - odolnost proti průniku vody min Pa (ISO 811, ČSN EN 20811) - odolnost proti průniku vodní páry (m 2.Pa.W -1 ) <30 (ISO 11092,CSN EN 31092) - barva bílá - předpokládaný rozsah teplot : rozsah teplot 0 C: -30 až minimální pevnost /N/ : osnova 300, útek 300 Stálobarevnost materiálu. Prádlová guma šíře 5mm - bílá Stříhaní a šití: - dílky návleku se stříhají po osnově, záložky na švy jsou 0,7 cm. - začátek a konec strojního šití zapošít je 10 mm - počet stehů na 10 mm je 5 ± 1 steh Značení: Každý výrobek je označen textilní etiketou, která uvádí: výrobce, měsíc/rok výroby, velikost, materiálové složení v plném znění, symboly ošetřování dle ČSN EN ISO TABULKA KONTROLNÍCH ROZMĚRU NÁVLEKU PRO ČEPICI 92 BÍLOU a orientační nákres (rozměry v tabulce jsou uvedeny v cm, tolerance je + 3%). velikost Délka dýnka středem Šíře dýnka středem Šíře dílku vpředu Šíře dílku vzadu Šíře tunýlku 27,8 28,0 28,2 28,4 28,6 28,8 29,0 29,2 29,4 29,6 29,8 30,0 30,2 30,4 26,8 27,0 27,2 27,4 27,6 27,8 28,0 28,2 28,4 28,7 29,0 29,3 29,6 29,9 6,8 5,2 0,8-4 -

5 Klobouček 92 POPIS : klobouček je vyroben ze 100% králičí srsti. Povrchová úprava je hladká. Je určen k nošení se stejnokrojem 92. Nad stuhou v přední části s odznakem na čepici PČR s podložkou. PROVEDENÍ, STŘIH A ŠITÍ : klobouček je vyroben ze 100% králičí srsti. Povrchová úprava je hladká. Vnitřek kloboučku dosedající na hlavu, je opatřen strečovým potním páskem v pasentní barvě ke kloboučku. Klobouček je opatřen pojišťovací gumkou, která je všita na bocích kloboučku pod potním páskem. Kloboučky jsou zdobeny dámskou stuhou v pasentní barvě kloboučku, která je ukončena způsobem vpředu uzlem D 1/1759. Nad překřížením stuhy je ve vzdálenosti 1,5 cm umístěn odznak s podložkou. Stříhání, šití a záložky jsou v souladu s PN mimo uvedené rozdíly: - zač. a konec str. šití upošít min. 10 mm - počet stehů na 10 mm je 5 +/- 1 steh - ruční šití trojnásobně upošít Kloboučky budou dodávány ve velikostech č. 53, 54, až do č. 62. MATERIÁL použitý na vzorku : - kloboučnická plst hladká, ČSN , 100% králičí srst, číslo odstínu podle barevnice PANTONE TP (modročerná) - dámská klobouková stužka - materiálové složení - VS/BA - šíře 37 mm, číslo odstínu podle barevnice PANTONE TP - klobouková gumka v barvě základního materiálu - strečový potní pásek - materiálové složení - BA/PAD - šíře 35 mm v barvě zákl. materiálu - šicí nitě strojové - druh Amann v barvě základního materiálu - textilní etiketa na které bude nesmazatelným písmem uvedeno: výrobce, měs/rok výroby, velikost, mat. složení v % a symboly ošetřování - odznak na čepici 92 stříbřitý - podložka pod odznak na čepici 92 stříbřitá. Ušanka kožešinová 92 POPIS. Ušanka kožešinová 92 je klasická ušanka složená ze šesti dílů a opatřená nátylníkem, chránítky uší a čela. Je určena k užívání ke stejnokroji 92. Ve středu čelní části s odznakem na čepici PČR s podložkou. PROVEDENÍ, STŘIH A ŠITÍ : Ušanka se skládá z nátylníku s chránítky uší a chránítka čela. Hlava ušanky je tvořena ze šesti dílků. U chránítka čela i nátylníku je vnější strana z černé kožešiny - skopovice, vnitřní strana ze základního materiálu. Ušanka je vypodšívkovaná podšívkou, která je prošita spolu s výplní ( prošívané rouno). Stříhání, šití a záložky jsou v souladu s PN mimo uvedené rozdíly: - začátek a konec strojního šití upošít min. 10 mm - počet stehů na 10 mm je 5 +/- 1 steh - ruční šití trojnásobně upošít Ušanky kožešinové 92 budou dodávány ve velikostech č. 53, 54, až do č

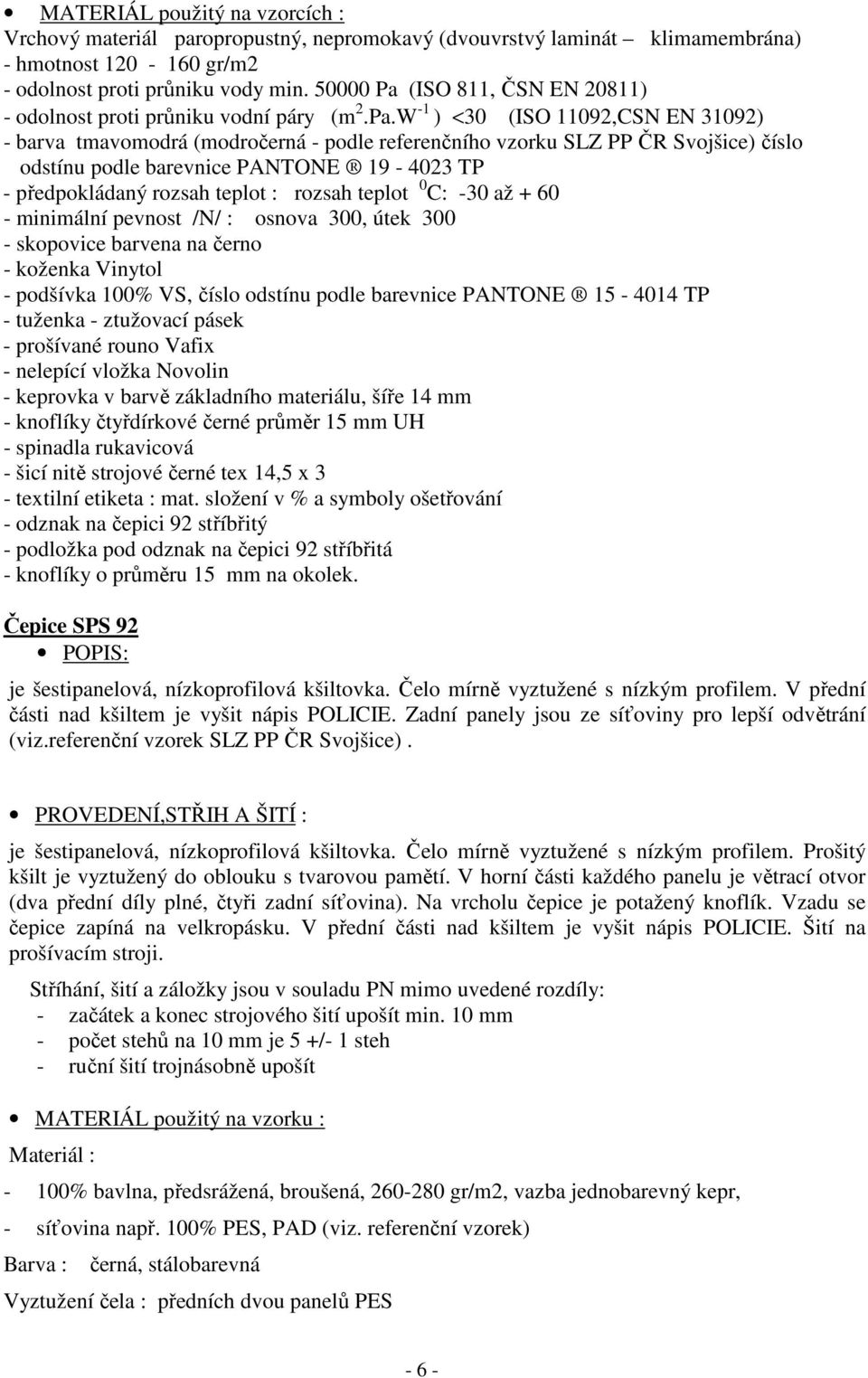

6 MATERIÁL použitý na vzorcích : Vrchový materiál paropropustný, nepromokavý (dvouvrstvý laminát klimamembrána) - hmotnost gr/m2 - odolnost proti průniku vody min Pa (ISO 811, ČSN EN 20811) - odolnost proti průniku vodní páry (m 2.Pa.W -1 ) <30 (ISO 11092,CSN EN 31092) - barva tmavomodrá (modročerná - podle referenčního vzorku SLZ PP ČR Svojšice) číslo odstínu podle barevnice PANTONE TP - předpokládaný rozsah teplot : rozsah teplot 0 C: -30 až minimální pevnost /N/ : osnova 300, útek skopovice barvena na černo - koženka Vinytol - podšívka 100% VS, číslo odstínu podle barevnice PANTONE TP - tuženka - ztužovací pásek - prošívané rouno Vafix - nelepící vložka Novolin - keprovka v barvě základního materiálu, šíře 14 mm - knoflíky čtyřdírkové černé průměr 15 mm UH - spinadla rukavicová - šicí nitě strojové černé tex 14,5 x 3 - textilní etiketa : mat. složení v % a symboly ošetřování - odznak na čepici 92 stříbřitý - podložka pod odznak na čepici 92 stříbřitá - knoflíky o průměru 15 mm na okolek. Čepice SPS 92 POPIS: je šestipanelová, nízkoprofilová kšiltovka. Čelo mírně vyztužené s nízkým profilem. V přední části nad kšiltem je vyšit nápis POLICIE. Zadní panely jsou ze síťoviny pro lepší odvětrání (viz.referenční vzorek SLZ PP ČR Svojšice). PROVEDENÍ,STŘIH A ŠITÍ : je šestipanelová, nízkoprofilová kšiltovka. Čelo mírně vyztužené s nízkým profilem. Prošitý kšilt je vyztužený do oblouku s tvarovou pamětí. V horní části každého panelu je větrací otvor (dva přední díly plné, čtyři zadní síťovina). Na vrcholu čepice je potažený knoflík. Vzadu se čepice zapíná na velkropásku. V přední části nad kšiltem je vyšit nápis POLICIE. Šití na prošívacím stroji. Stříhání, šití a záložky jsou v souladu PN mimo uvedené rozdíly: - začátek a konec strojového šití upošít min. 10 mm - počet stehů na 10 mm je 5 +/- 1 steh - ruční šití trojnásobně upošít MATERIÁL použitý na vzorku : Materiál : - 100% bavlna, předsrážená, broušená, gr/m2, vazba jednobarevný kepr, - síťovina např. 100% PES, PAD (viz. referenční vzorek) Barva : černá, stálobarevná Vyztužení čela : předních dvou panelů PES - 6 -

7 Vyztužení kšiltu : PE 2,2 mm Kovový knoflík : vel. 15 mm, potažený základním materiálem Velkropáska (zapínání): velikost podle vzorku SLZ PP ČR Svojšice. Nápis POLICIE :- výšivka - vyšívací hedvábí 100% viskoza vinutá dvojitým zákrutem resp. 100% PES, barva zlatá PANTONE. (textil) TP, typ písma UNIVERS 65 polotučný Nitě : 100% polyester - umístěný vystředěně 1-2 cm nad kšiltem, výška písmen 2 cm Větrací otvory v panelech : obšité černou nití Kšilt : s tvarovou pamětí, 6x prošitý (podle nákresu resp. referenčního vzorku) první šev 12 mm od okraje, další po 5 mm Praní : ruční Velikost : univerzální (standart) 52 60, menší velikost 50, větší velikost - 62 Součástky Hradní policie : Jedná se o Čepice HP lodička modrá, čepice HP se štítkem, klobouček HP stříbřitá šňůra 3. Vzhledem k tomu, že se jedná o autorsky chráněné výrobky, budou vyrobeny do všech detailů včetně materiálového složení podle referenčních vzorků uložených na SLZ PP ČR Svojšice (podstatný je shodný vzhled s předloženými referenčními vzorky na SLZ PP ČR Svojšice). Pro všechny výše uvedené součástky: Pokud jsou ve specifikaci konkrétní názvy použitých materiálů, zadavatel připouští použití obdobných materiálů, které musí mít stejné technické parametry, vnější vzhled a užitné vlastnosti, jako mají referenční vzorky uložené na SLZ PP ČR Svojšice. Lepší jsou přípustné. Podmínkou pro všechny požadované pokrývky hlavy je zachování vnějšího vzhledu s referenčními vzorky na SLZ PP ČR Svojšice. 5. TECHNICKÉ PODMÍNKY Zboží bude dodáno pouze v I. jakostní volbě. Hygienická a zdravotní nezávadnost materiálů přicházejících do styku s pokožkou. Hotové výrobky musí souhlasit ve všech detailech se schváleným referenčním vzorkem a PN. Fyzikální a mechanické vlastnosti musí být zachovány po celou dobu životnosti. Musí být zajištěna stálobarevnost a odolnost povrchové úpravy.. 6. ZPŮSOB POŽADOVANÉ KONTROLY JAKOSTI Hotové výrobky (pouze v I. jakosti) musí odpovídat oboustranně schválené PN a schválenému referenčnímu vzorku. Přejímají se podle schválené PN a referenčního vzorku SLZ PP ČR Svojšice. Zkouší se po stránce jakosti materiálu dle příslušné ČSN, pevnosti švů, počtu stehů, rozměrů, celkového provedení a vzhledu

8 Pevnost švů se ověřuje napnutím švu tahem odpovídajícím pevnosti předepsaných nití. Použité nitě musí zabezpečit kvalitní spojení všech šitých částí a jeho pevnost po celou požadovanou dobu životnosti. Počet stehů se měří kovovým měřidlem na volně položeném výrobku. Všechny rozměry musí souhlasit s tabulkami měr hotových výrobků. Celkový vzhled a provedení musí být bezvadné, švy začištěny bez zbytečných konců nití apod. a to jak z líce, tak i z rubu výrobku. Oprávněný zástupce kupujícího může provést párací zkoušku, vznikne-li pochybnost o správné jakosti použitého materiálu nebo provedení. Zkoušky se provádí pouze v nejnutnějších případech a v rozsahu zadávací dokumentace. Zástupce kupujícího může provést kontrolu rozpracovaných výrobků v kterémkoliv stupni výroby. Vlastnosti a kvalitu výrobků odběratel může v průběhu dodávek dodatečně prověřovat v rozsahu daném těmito technickými podmínkami, tzn. že může být prověřena např. i zdravotní nezávadnost použitých materiálů 7. ZVLÁŠTNÍ POŽADAVKY Velikostní sortiment : požadované velikosti jsou v textu u jednotlivých výstrojních součástek. Požadovaný velikostní sortiment předá SLZ PP ČR Svojšice v dílčích objednávkách. Měřenková výroba : max 5% Značení : Baret 92, - textilní etiketa, na které bude nesmazatelným písmem uvedeno: výrobce, velikost, měsíc/rok výroby,materiálové složení v % a symboly ošetřování. Čepice 92, Čepice 92 bílá, Čepice HP se štítkem jsou na podšívkovém dýnku označeny nesmazatelným razítkem, na kterém je uveden: výrobce, rok/měsíc výroby a velikost čepice. Pod potní pásek uvnitř čepice je všita textilní etiketa, na které je opět nesmazatelně uvedeno materiálové složení a symboly ošetřování. Návlek na čepici bude opatřen textilní etiketou, na které bude vyznačeno: výrobce, velikost, měsíc/rok výroby, materiálové složení a symboly ošetřování. Klobouček 92, Klobouček HP bude opatřen textilní etiketou, na které bude nesmazatelným písmem uvedeno: výrobce, měsíc/rok výroby, velikost, materiálové složení a symboly ošetřování. Čepice SPS 92 na každém výrobku etiketa s nesmazatelnými údaji : výrobce, měsíc/rok výroby, velikost, materiálové složení a symboly ošetřování. Ušanka kožešinová 92 bude na podšívkovém dýnku nesmazatelným razítkem vyznačeno: výrobce, velikost, měsíc/rok výroby. Do vnitřního švu podšívky je všita textilní etiketa, na které je nesmazatelně uvedeno: materiálové složení a symboly ošetřování. Čepice HP lodička modrá - textilní etiketa, na které bude nesmazatelným písmem uvedeno: výrobce, velikost, měsíc/rok výroby, materiálové složení v % a symboly ošetřování. Balení: výrobky se dodávají odběrateli jednotlivě zabalené v PE sáčcích. - Barety 92 po 30 ks do kartonu (karton 5 vrstev) - Čepice 92, čepice 92 bílá, čepice HP po 15 ks do kartonu (karton 5 vrstev) - Návleky na čepici po 20 ks do PE sáčku, 2 PE sáčky do kartonu (5-ti vrstvý) - Klobouček 92 a HP po 10 ks do kartonu (karton 5 vrstev speciálně proložený papírem podle vzoru SLZ PP ČR Svojšice) - Čepice SPS 92 po 25 ks do PE sáčku a do kartonu (karton 3 vrstvy) - Čepice HP lodička modrá po 30 ks do kartonu (karton 5 vrstev) - Ušanka kožešinová 92 po 20 ks do kartonu (karton 5 vrstev) - Čepice HP lodička modrá po 30 ks do kartonu (karton 5 vrstev) - 8 -

9 V kartonové krabici musí být vždy výrobky jedné velikosti a druhu. Krabice musí být označena následujícími údaji: výrobce, název výrobku, velikost, počet kusů, měsíc/rok výroby Pokud karton neobsahuje daný počet ks stejné velikosti musí být počet kusů výrazně označen. Přejímku pokrývek hlavy PČR provede pověřený orgán - zástupce zadavatele SLZ PP ČR, Ing. Ing. Jaroslav Církva. Hotové výrobky se klasifikují a přejímají podle ČSN , PN a schváleného referenčního vzorku.výrobky se dodávají pouze v I. jakosti. Výrobky musí ve všech detailech souhlasit se schváleným referenčním vzorkem a PN. Konečnou kontrolu provádí sklad kupujícího. Nevyhoví-li výrobek schválenému referenčnímu vzorku a PN - vrátí se zpět prodávajícímu. Ve sporných případech mezi kupujícím a výrobcem se vyberou z předloženého množství vzorky výrobků k arbitrážnímu řízení. 8. ROZDĚLOVNÍK BUDOUCÍCH DODÁVEK Podle dílčích objednávek SLZ PP ČR Svojšice. 9. DALŠÍ POŽADAVKY Pro upřesnění všech detailů v provedení, barvě, rozměrech apod. bude umožněna uchazečům o veřejnou zakázku prohlídka referenčního vzorku na SLZ PP ČR Svojšice po telefonické domluvě (podstatná je shoda s předvedeným vzorkem). Kont. osoba Ing. Jaroslav Církva telefon Vzorky nebudou zapůjčeny. Pro vlastní výrobu je určující vzhled referenčního vzorku pokud nebude uvedeno jinak. Zadavatel připouští použití obdobného materiálu resp. technologie zpracování při zachování min. stejných požadovaných vlastností a parametrů vč. vnějšího vzhledu. Lepší dosažené hodnoty jsou přípustné. Tolerance barevného odstínu je stupeň 4. šedé stupnice. Nákresy a rozměrové tabulky Požadovaný orientační velikostní sortiment je v textu. Konkrétní velikosti budou dohodnuty před podpisem kupní smlouvy resp. v dílčích objednávkách pracovníky SLZ s dodavatelem. Tabulka kontrolních měr BARET 92: velikost vnitřní obvod baretu v cm Vnější průměr baretu v cm 24,1 25,4 26,7 Hmotnost polotovaru g Tolerance vnitřního obvodu ± 5 mm Tolerance vnějšího průměru ± 5 % Tolerance hmotnosti ± 15 % - 9 -

10 Tabulka kontrolních měr čepice 92 a čepice 92 bílé (cm) velikost Délka dýnka středem 27,6 27,8 28,0 28,2 28,4 28,6 28,8 29,0 29,2 29,4 29,6 29,8 30,0 30,2 Šíře dýnka středem 26,6 26,8 27,0 27,2 27,4 27,6 27,8 28,0 28,2 28,4 28,7 29,0 29,3 29,6 Šíře bočního pásku 4,8 Šíře dílku vpředu 6,5 Šíře dílku vzadu 5,0 Šíře štítku vpředu 5,5 Tabulka kontrolních měr čepic HP se štítkem (cm) : velikost Délka dýnka středem 28,8 Šíře dýnka středem 26,0 Výška bočního pásku 4,2 Výška dílku vpředu 6,6 Výška dílku vzadu 5,8 Délka štítku vpředu 5,8 Orientační nákres Čepice 92 a Čepice 92 bílá : Kontrolní rozměry Kloboučku 92 (cm) : Velikost (tol. ± 5 mm) Délka vpředu (tol. ± 3 mm) Výška kloboučku (tol. ± 5 mm)
