1 ŠTROB & spol. s r.o. PROJEKČNÍ KANCELÁŘ V OBORU TECHNIKY PROSTŘEDÍ STAVEB Senovážné náměstí 7, České Budějovice, tel.: , fax: , tzb@strob.cz Akce: STAVEBNÍ ÚPRAVY A ZMĚNA UŽÍVÁNÍ STÁVAJÍCÍHO PAVILONU Č. 17 (PATOLOGIE) V ARÉÁLU NEMOCNICE PRACHATICE NA MATEŘSKOUŠKOLU A UBYTOVÁNÍ ZAMĚSTNANCŮ Investor: Stupeň: Zakázka č.: Číslo dok.: p.č. 2139/1 v k.ú. Prachatice DPS p648 D.1.4.a - 01-TECHNICKÁ ZPRÁVA Seznam příloh: D.1.4.a-01-TECHNICKÁ ZPRÁVA p648t_tz.doc D.1.4.a-02-SITUACE p648t_situace.dwg D.1.4.a-03-PŮDORYS 1.NP p648t_.dwg D.1.4.a-04-PŮDORYS 2.NP p648t_.dwg D.1.4.a-05-SCHÉMA p648t_.dwg D.1.4.a-06-VÝKAZ VÝMĚR-MATEŘSKÁ ŠKOLKA p648t_vv_ase.xls D.1.4.a-07-VÝKAZ VÝMĚR-UBYTOVÁNÍ ZAMĚSTNANCŮ p648t_vv_ase.xls TECHNICKÁ ZPRÁVA D.1.4.a - ÚSTŘEDNÍ VYTÁPĚNÍ Vypracovala: Ing. Marcela Hulmáková Revize: 00 Datum: 06/2015 Strana 1 (celkem 7)

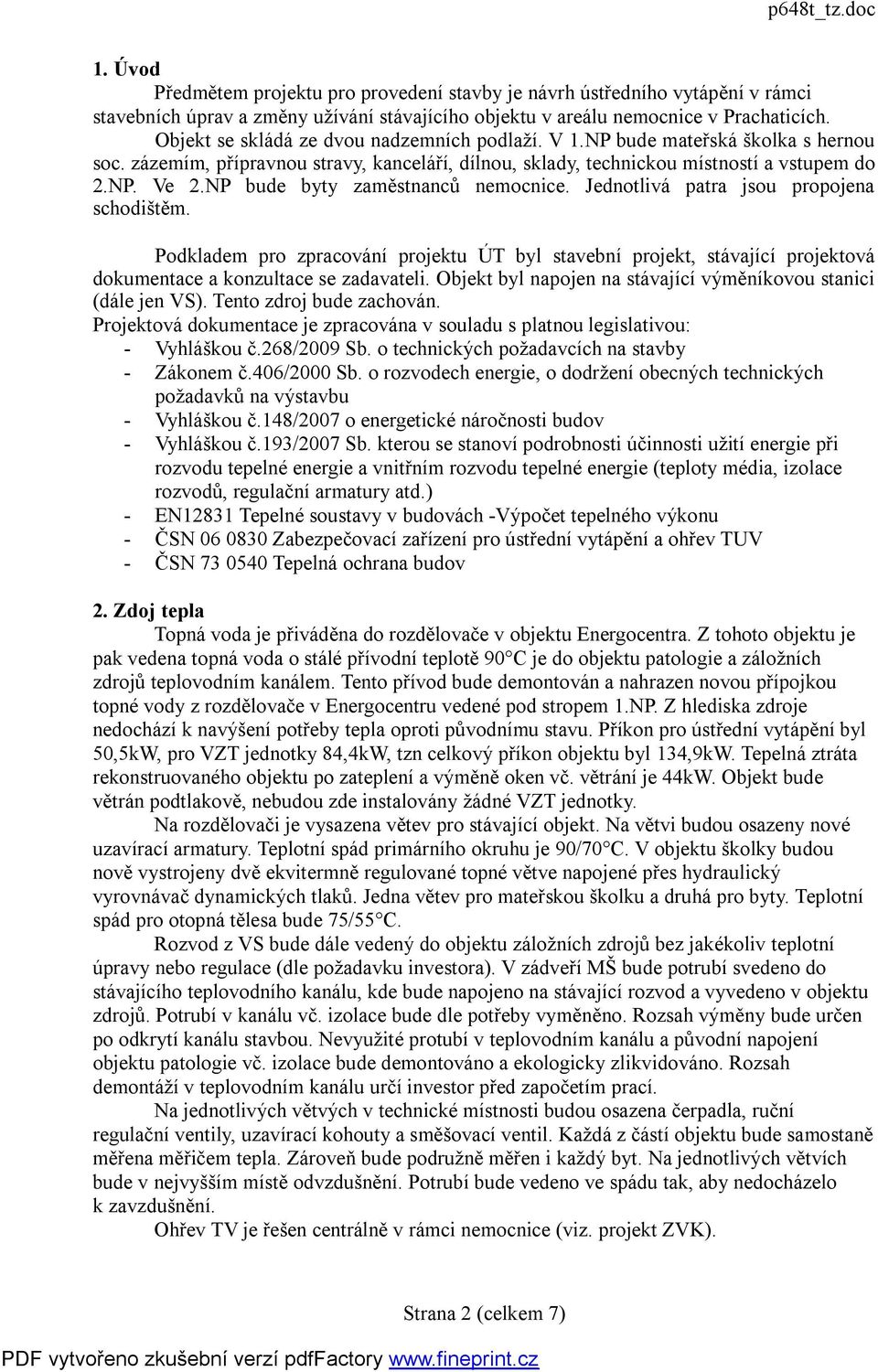

2 1. Úvod Předmětem projektu pro provedení stavby je návrh ústředního vytápění v rámci stavebních úprav a změny užívání stávajícího objektu v areálu nemocnice v Prachaticích. Objekt se skládá ze dvou nadzemních podlaží. V 1.NP bude mateřská školka s hernou soc. zázemím, přípravnou stravy, kanceláří, dílnou, sklady, technickou místností a vstupem do 2.NP. Ve 2.NP bude byty zaměstnanců nemocnice. Jednotlivá patra jsou propojena schodištěm. Podkladem pro zpracování projektu ÚT byl stavební projekt, stávající projektová dokumentace a konzultace se zadavateli. Objekt byl napojen na stávající výměníkovou stanici (dále jen VS). Tento zdroj bude zachován. Projektová dokumentace je zpracována v souladu s platnou legislativou: - Vyhláškou č.268/2009 Sb. o technických požadavcích na stavby - Zákonem č.406/2000 Sb. o rozvodech energie, o dodržení obecných technických požadavků na výstavbu - Vyhláškou č.148/2007 o energetické náročnosti budov - Vyhláškou č.193/2007 Sb. kterou se stanoví podrobnosti účinnosti užití energie při rozvodu tepelné energie a vnitřním rozvodu tepelné energie (teploty média, izolace rozvodů, regulační armatury atd.) - EN12831 Tepelné soustavy v budovách -Výpočet tepelného výkonu - ČSN Zabezpečovací zařízení pro ústřední vytápění a ohřev TUV - ČSN Tepelná ochrana budov 2. Zdoj tepla Topná voda je přiváděna do rozdělovače v objektu Energocentra. Z tohoto objektu je pak vedena topná voda o stálé přívodní teplotě 90 C je do objektu patologie a záložních zdrojů teplovodním kanálem. Tento přívod bude demontován a nahrazen novou přípojkou topné vody z rozdělovače v Energocentru vedené pod stropem 1.NP. Z hlediska zdroje nedochází k navýšení potřeby tepla oproti původnímu stavu. Příkon pro ústřední vytápění byl 50,5kW, pro VZT jednotky 84,4kW, tzn celkový příkon objektu byl 134,9kW. Tepelná ztráta rekonstruovaného objektu po zateplení a výměně oken vč. větrání je 44kW. Objekt bude větrán podtlakově, nebudou zde instalovány žádné VZT jednotky. Na rozdělovači je vysazena větev pro stávající objekt. Na větvi budou osazeny nové uzavírací armatury. Teplotní spád primárního okruhu je 90/70 C. V objektu školky budou nově vystrojeny dvě ekvitermně regulované topné větve napojené přes hydraulický vyrovnávač dynamických tlaků. Jedna větev pro mateřskou školku a druhá pro byty. Teplotní spád pro otopná tělesa bude 75/55 C. Rozvod z VS bude dále vedený do objektu záložních zdrojů bez jakékoliv teplotní úpravy nebo regulace (dle požadavku investora). V zádveří MŠ bude potrubí svedeno do stávajícího teplovodního kanálu, kde bude napojeno na stávající rozvod a vyvedeno v objektu zdrojů. Potrubí v kanálu vč. izolace bude dle potřeby vyměněno. Rozsah výměny bude určen po odkrytí kanálu stavbou. Nevyužité protubí v teplovodním kanálu a původní napojení objektu patologie vč. izolace bude demontováno a ekologicky zlikvidováno. Rozsah demontáží v teplovodním kanálu určí investor před započetím prací. Na jednotlivých větvých v technické místnosti budou osazena čerpadla, ruční regulační ventily, uzavírací kohouty a směšovací ventil. Každá z částí objektu bude samostaně měřena měřičem tepla. Zároveň bude podružně měřen i každý byt. Na jednotlivých větvích bude v nejvyšším místě odvzdušnění. Potrubí bude vedeno ve spádu tak, aby nedocházelo k zavzdušnění. Ohřev TV je řešen centrálně v rámci nemocnice (viz. projekt ZVK). Strana 2 (celkem 7)

3 Vzduchotechnické jednotky objektu patologie byly napojeny na rozvod chladné vody. Tento rozvod bude demontován bez náhrady. Chlazení objektu školky a ubytovacího zařízení není vyžadováno. 3. Rozvody Hlavní rozvody budou z ocelových trubek. Hlavní rozvod k bytům bude vedený páteřním způsobem pod stropem v 1.NP k jednotlivým stoupačkám v instalačních šachtách. V prostoru MŠ bude rozvod vedený v podlaze. Ze stoupačky bude v každém bytě vyveden rozvod přes uzavírací armatury. Odtud bude k otopným tělesům přívod (trubky Pex/Al/Pex) vedený v podlaze. Trubka bude opatřena návlekovou izolací (příp. bude dodána vč. izolace). Dle Sbírky zákonů č. 193/ čl.(1) je tepelná izolace na rozvodech vytápění stanovena výpočtem. V části objektu MŠ bude instalováno podlahové vytápění. Z rozdělovače/sběrače podlahového vytápění budou pak vedeny v podlaze jednotlivé smyčky potrubí. Nejvyšší místa rozvodů budou opatřena odvzdušněním na nejnižších místech budou vypouštěcí ventily. Kompenzace roztažnosti rozvodů je navržena přirozenými kompenzátory L změnou trasy potrubí případně budou navrženy kompenzátory U. 4. Otopná tělesa Otopná tělesa jsou navržena desková ocelová s integrovaným termostatickým ventilem. V prostoru s přístupem dětí budou tělesa opatřena zákrytem (dod. stavby). Otopná tělesa budou vybavena termostatickými hlavicemi. Tělesa pod zákryty budou osazena termostickými hlavicemi s dálkovým nastavením. Připojovací šroubení budou použita uzavírací. Připojení ot. těles na rozvod bude zezadu ze stěny. 5. Podlahové vytápění V objektu MŠ bude v části herny dětí instalováno podlahové vytápění. Pro výpočet zde bylo zvoleno R krytiny= 0,15 pro koberec. Prováděcí firma, která bude pokládat krytinu, musí být informována o instalaci podlahového vytápění a musí dodržet hodnoty odporu kladeného vedení tepla nebo upozornit investora na jiné hodnoty. Potrubí jednotlivých rozvodů podlahového vytápění je 17x2mm. Jednotlivé smyčky budou vedeny v systémových vodících lištách. Každý okruh podlahového vytápění je osazen regulačním ventilem s termopohonem a průtokoměrem. Ovládání termopohonu je dle termostatu v příslušné místnosti. 6. Tepelně technické vlastnosti budovy jsou stanoveny v souladu ČSN čl. 3.1 Nejnižší vnitřní povrchová teplota konstrukce Požadavek minimální vnitřní povrchové teploty konstrukcí řeší projekt stavební části. čl. 3.2 Součinitel prostupu tepla a tepelný odpor konstrukce Požadovaná hodnota součinitele prostupu tepla stavebních konstrukcí je splněna (viz. Tepelná ztráta objektu - součinitele prostupu tepla). čl. 4.1 Zkondenzované množství páry uvnitř konstrukce Obvodové konstrukce stěny, stropy a střechy musí být navrženy bez kondenzace vodní páry uvnitř konstrukce, pokud by zkondenzovaná vodní pára ohrozila jejich požadovanou funkci. Kondenzaci vodní páry uvnitř konstrukce řeší projekt stavební části. čl. 5 Šíření vzduchu konstrukcí Součinitel spárové průvzdušnosti použitých výplní je menší než 0,5*10-4. Strana 3 (celkem 7)

4 Ve výpočtu tepelných ztrát byly použity hodnoty hygienické výměny viz. projekt VZT. čl. 6 Tepelná stabilita místností Objekt bude vytápěn nepřetržitě. V nočních hodinách a v případě, že byt nebude obsazen, bude prováděno tlumené vytápění. B.9 Energetická náročnost budov 7. Technické parametry - výpočty Tepelná ztráta objektu dle EN 12831: - Venkovní výpočtová teplota: -18 C - Tepelná ztráta celkem: 44kW Dle ČSN Průvzdušnost a výměna vzduchu je dle E.1.2 při časové výměně vzduchu proměnné: (2*10)+(0*14)/24=0,8. 10 hodin denně výměna 2 1/h, zbytek nevětrané. Z toho vyplývá hygienická výměna vzduchu 0,8 Teplotní spád topné vody v okruhu zdroje: 90/70 C Teplotní spád topné vody pro otopná tělesa: 75/55 C Teplotní spád topné vody pro podlahové vytápění: 45/38 C Roční spotřeba tepla: a) Vytápění 344 GJ/rok; b) Ohřev TUV 76 GJ/rok; Celkem 420 GJ/rok ( kWh) ČSN Součinitel prostupu tepla Un (W/m2,K): Požadovaná hodnota obvodový plášť Un = 0,22 0,3 podlaha k zemině Un = 0,44 0,45 střecha Un = 0,13 0,24 okna Un = 1,1 1,5 Závěr: dle ČSN jsou součinitele prostupu tepla budovy vyhovující. Stanovení stavebně energetických vlastností budovy: Obestavěný prostor V = 2688 m3 Plocha konstrukcí A = 1189 m2 Geom. char. budovy A/V = 0,44 1/m Splnění stavebně energetických vlastností dle ČSN splněním normové požadované hodnoty průměrného součinitele prostupu tepla Uem,N dle 5.3 vypočtená Uem= 0,35 W/m2.K požadovaná vyhláškou Uem,N= 0,64 W/m2.K podmínka Uem < Uem,N splněna ČSN Tepelná stabilita místností: Objekt bude vytápěn nepřetržitě, v nočních hodinách bude prováděno tlumené vytápění. 8. Izolace a nátěry Rozvod bude izolován tepelnou izolací. Tloušťka izolace dle optimalizačního výpočtu. Potrubí v podlaze bude opatřeno poloviční tloušťkou izolace. Strana 4 (celkem 7)

5 Dle optimalizačního výpočtu je tepelná izolace u vnitřních rozvodů zvolena: DN 32 a větší.. izolace 40mm do DN 25 včetně.. izolace 20mm rozvody v podlaze... izolace 5mm Dle optimalizačního výpočtu je tepelná izolace u rozvodů vedených v teplovodním kanále zvolena: DN 25.. izolace 60mm 9. Zkoušky zařízení Před uvedením zařízení do provozu musí být zařízení propláchnuto. Zkoušky zařízení se sestávají ze: - zkoušky těsnosti - zkoušky automatické regulace a zabezpečovacího zařízení - zkoušky provozní Součástí každé zkoušky a vyregulování je vystavení příslušného protokolu. 10. Požární ochrana Veškeré prostupy požárně dělícími konstrukcemi (PDK) musí být provedeny v souladu s požárními předpisy. Prostupy požárně dělící konstrukcí budou zatěněny protipožárním tmelem. Opatřené prostupy musí být revidovatené a musí být opatřeny revizními štítky. V prostoru CHUC je možné použití jen materiálů (izolací) hořením neodkapávající a neodpadávající. Montáž protipožárních utěsnění je součástí dodávky a mohou je provádět jen odborně proškolení pracovníci. Prostupy požárně dělícími konstrukcemi musí splňovat požadavky požární zprávy a být v souladu s příslušnými předpisy. Detailní řešení prostupu bude předmětem dodávky konkrétního dodavatele. Potrubí izolované nehořlavou izolací (skelná vlna) - prostup bude na izolaci opatřen minerální vlnou a dotěsněn protipožárním tmelem. Protipožární prostupy podléhají pravidelné revizi, proto je nutné prostup řádně označit štítkem, umožnit trvalý přístup (revizním otvorem) a vyhotovit dokumentaci skutečného provedení. 11. Požadavky na ostatní profese a) Elektroinstalace, MaR: - Kabeláž, napájení a regulace jednotlivých topných větví - Dodávka, napájení a ovládání elektro reg. ventilů - Napájení čerpadel 0,5kW, 230V - Napájení směšovacího uzlu rozdělovače podlahového vytápění - Přepínání léto-zima - Prokabelování: termostat-ventil okruhu podlahového vytápění - Potrubí a armatury vodivě uzemnit b) Stavba: - Zhotovení prostupů a drážek ve stavebních konstrukcích, drobné prostupy příčkami budou prováděny stavbou při montáži dle požadavku profese. - Po instalaci rozvodů začištění prostupů a drážek ve stavebních konstrukcích. - Zhotovení revizních dvířek do šachty k bytovým uzávěrům a měřičům společné pro UT a ZVK 400x400mm - Zákryt potrubí kde není viditelnost žádána Strana 5 (celkem 7)

6 - Zákryt otopných těles v místnostech s přístupem dětí - Zhotovení montážního otvorů pro montáž předizolovaného potrubí do objektu záložních zdrojů - Výkopy pro demontáž, uložení a kontrolu potrubí v teplovodním kanálu a následné zahrnutí, zhutnění a uvedení do odpovídajícího stavu 12. Montáž zařízení Montáž zařízení smí provádět odborná firma s příslušným oprávněním. Povinností prováděcí firmy je: - provést kompletní dílo dle rozsahu projektové dokumentace, seznámit se s projektovou dokumentací a včas upozornit na možné nedostatky. - při montáži postupovat v souladu příslušnými předpisy a návody pro montáž zařízení. - během montáže koordinovat postup prací se stavbou a ostatními profesemi. - dodržovat bezpečnostní a protipožární předpisy. K veškerému zařízení TZB vyžadujícímu přístup (armatury, měřiče, filtry, klapky, požární ucpávky podléhající pravidelné kontrole atd.) musí být umožněn přístup (revizními otvory, rozebíratelný podhled a pod.). Součástí dodávky jsou veškeré popisové tabulky a štítky související se zařízením. Požadavky na stavbu byly předány v průběhu zpracovávání prováděcí dokumentace. Přesto je nutné při provádění instalace koordinovat veškeré požadavky s přihlédnutím ke stavbě a ostatním profesím. Skutečné umístění rozvodů je nutné řešit před započetím montáže v součinnosti se stavební částí. 13. Předání zařízení Pro předání díla je prováděcí firma povinna připravit příslušnou dokumentaci ke kolaudaci, zejména pak: - vyhotovit dokumentaci skutečného provedení. - vyhotovit kompletní dokumentaci zařízení vč. prohlášení o shodě, osvědčení, atestů, revizních zpráv, manuálů, protokolů atd. - vyhotovit dokumentaci zařízení podléhající pravidelné revizi a stanovit harmonogram revizí. - vyhotovit dokumentaci údržby zařízení a stanovit harmonogram provádění údržby. - provést zaškolení obsluhy v rozsahu předávané dokumentace 14. Všeobecné pozn: Realizační firmy jsou povinny během montáže koordinovat postup prací se stavbou a ostatními profesemi, seznámit se s projektovou dokumentací a včas upozornit na možné nedostatky a zjevné závady Při zpracování nabídky je nutné vycházet ze všech částí dokumentace (technické zprávy, seznamu pozice, všech výkresů a specifikace materiálu). Povinností dodavatele je překontrolovat specifikaci materiálu a případný chybějící materiál nebo výkony doplnit a ocenit. Součástí ceny musí být veškeré náklady, aby cena byla konečná a zahrnovala celou dodávku a montáž akce. Dodávka akce se předpokládá včetně kompletní montáže, veškerého souvisejícího doplňkového, podružného a montážního materiálu tak, aby celé zařízení bylo funkční a splňovalo všechny předpisy, které se na ně vztahují. Strana 6 (celkem 7)

7 Účastníkem výběrového řízení se předpokládá odborně způsobilá firma s plnou zodpovědností za stanovení rozsahu prací prostřednictvím prozkoumání a prodiskutování veškeré dokumentace s příslušnými stranami a za provedení kompletního funkčního díla. Povinností účastníka výběrového řízení je seznámit se všemi částmi projektové dokumentace, tj. technickou zprávou, výkresy, výkazy výměr atd. Upozornit na případné nedostatky a chyby, v případě nejasností vznést dotazy k dokumentaci. Nebude-li tak učiněno, předpokládá se, že cena účastníka zahrnuje veškeré součásti k zajištění kompletnosti. Typ výrobku a jeho provedení je nutné nechat odsouhlasit architektonickou částí společně s investorem. Strana 7 (celkem 7)
