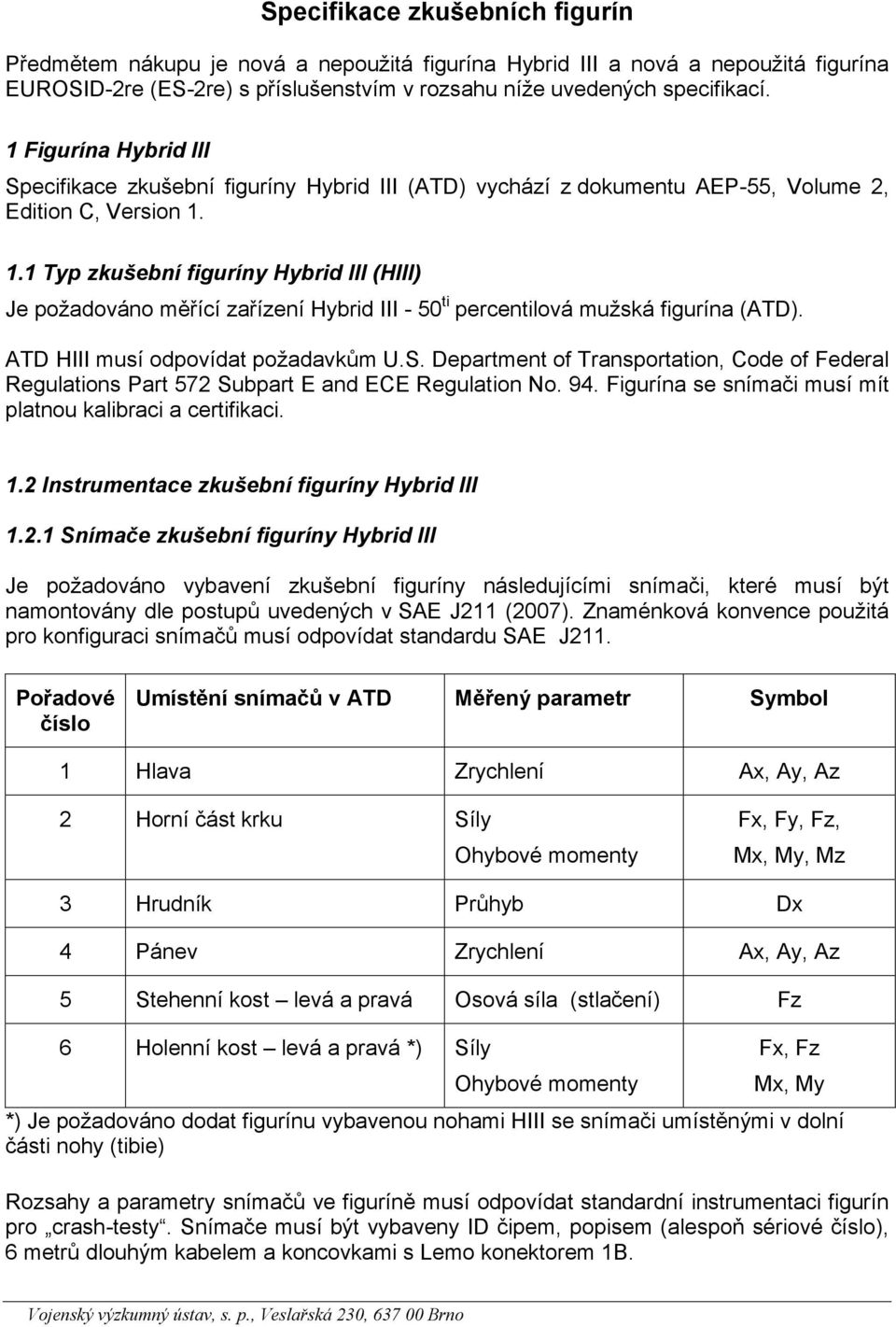

1 Specifikace zkušebních figurín Předmětem nákupu je nová a nepoužitá figurína Hybrid III a nová a nepoužitá figurína EUROSID-2re (ES-2re) s příslušenstvím v rozsahu níže uvedených specifikací. 1 Figurína Hybrid III Specifikace zkušební figuríny Hybrid III (ATD) vychází z dokumentu AEP-55, Volume 2, Edition C, Version Typ zkušební figuríny Hybrid III (HIII) Je požadováno měřící zařízení Hybrid III - 50 ti percentilová mužská figurína (ATD). ATD HIII musí odpovídat požadavkům U.S. Department of Transportation, Code of Federal Regulations Part 572 Subpart E and ECE Regulation No. 94. Figurína se snímači musí mít platnou kalibraci a certifikaci. 1.2 Instrumentace zkušební figuríny Hybrid III Snímače zkušební figuríny Hybrid III Je požadováno vybavení zkušební figuríny následujícími snímači, které musí být namontovány dle postupů uvedených v SAE J211 (2007). Znaménková konvence použitá pro konfiguraci snímačů musí odpovídat standardu SAE J211. Pořadové číslo Umístění snímačů v ATD Měřený parametr Symbol 1 Hlava Zrychlení Ax, Ay, Az 2 Horní část krku Síly Fx, Fy, Fz, Mx, My, Mz 3 Hrudník Průhyb Dx 4 Pánev Zrychlení Ax, Ay, Az 5 Stehenní kost levá a pravá Osová síla (stlačení) Fz 6 Holenní kost levá a pravá *) Síly Fx, Fz Mx, My *) Je požadováno dodat figurínu vybavenou nohami HIII se snímači umístěnými v dolní části nohy (tibie) Rozsahy a parametry snímačů ve figuríně musí odpovídat standardní instrumentaci figurín pro crash-testy. Snímače musí být vybaveny ID čipem, popisem (alespoň sériové číslo), Vojenský výzkumný ústav, s. p., Veslařská 230, Brno

2 2 Figurína EUROSID-2re (ES-2re) Specifikace zkušební figuríny EUROSID-2re (ES-2re) vychází z dokumentu AEP-55, Volume 3 Part I, Edition C, Version Typ zkušební figuríny EUROSID-2re (ES-2re) Je požadováno měřící zařízení EUROSID-2re - 50 ti percentilová mužská figurína (ATD). ES-2re musí odpovídat požadavkům U.S. Department of Transportation, Code of Federal Regulations Part 572, Docket No. NHTSA , RIN 2127 AI89, Anthropomorphic Test Devices; ES 2re Side Impact Crash Test Dummy 50th Percentile Adult Male. Figurína se snímači musí mít platnou kalibraci a certifikaci. 2.2 Instrumentace zkušební figuríny EUROSID-2re (ES-2re) Snímače zkušební figuríny EUROSID-2re (ES-2re) Je požadováno vybavení zkušební figuríny následujícími snímači, které musí být namontovány dle postupů uvedených v SAE J211 (2007). Znaménková konvence použitá pro konfiguraci snímačů musí odpovídat standardu SAE J211. Pořadové číslo Umístění snímačů v ATD Měřený parametr Symbol 1 Hlava Zrychlení Ax, Ay, Az 2 Horní část krku Síly Fx, Fy, Fz, Mx, My, Mz 3 Rameno levé a pravé Síly Fx, Fy, Fz 4 Žebra (horní/střední/dolní) levá strana figuríny Průhyb žeber Dyi (i= 3) Všechna tři žebra 5 Břicho - levá strana figuríny Síly Fi (i= 3) 6 Pánev Zrychlení Ax, Ay, Az 7 Pánev (stydká kost) Síla Fy 8 Holenní kost levá a pravá *) Síly Fx, Fy, Fz Mx, My *) Je požadováno dodat figurínu vybavenou nohami MIL-Lx (model Denton ) se snímači umístěnými v horní části nohy (tibie) Vojenský výzkumný ústav, s. p., Veslařská 230, Brno 2

3 Rozsahy a parametry snímačů ve figuríně musí odpovídat standardní instrumentaci figurín pro crash-testy. Snímače musí být vybaveny ID čipem, popisem (alespoň sériové číslo), 3 Snímače tlaku Jsou požadovány 2 kusy plochých snímačů tlaku (tloušťka do 1 mm včetně) pro umístění na hrudním koši figuríny, které musí mít měřící rozsah kpa a rezonanční frekvenci minimálně 50 khz. Snímače musí být vybaveny ID čipem, popisem (alespoň sériové číslo), 4 Zařízení pro sběr dat (DAS) DAS musí být crash odolné, tj. musí odolat zrychlení minimálně 90 g (900 m.s -2 ). DAS musí odpovídat normě SAE J211. Zařízení pro sběr dat (DAS) musí mít platnou kalibraci. 4.1 Minimální požadavky na zařízení pro sběr dat (DAS) DAS musí být schopno plně zajistit sběr dat při měření s figurínami HIII a ES-2re a snímači uvedenými v bodech 1.1, 1.2.1, 2.1, a 3. DAS musí být plně kompatibilní se stávajícím DAS, který používá Vojenský výzkumný ústav, s. p., tj. MiniDAU Advanced od firmy Kistler. Minimální požadavky na DAS jsou následující: Počet kanálů 32 analogových pro snímače viz body 1.2, 2.2 a 3 Napájení snímačů A/D převodník Vzorkovací frekvence Záložní akumulátorová baterie Komunikace Sensor ID 10 V, musí být schopno napájet IEPE snímače minimálně 16 bitů 100 khz minimálně 10 min Ethernet Dallas ID 4.2 Umístění DAS a další požadavky 1. DAS musí být při měření umístěno mimo testované vozidlo a to ve vzdálenosti nejméně 15 m od testovaného vozidla, viz obrázek na další straně. 2. DAS musí být namontováno ve vhodném odolném kufru, např. Peli Case DAS musí obsahovat napájecí zdroj schopný dodávat potřebné množství elektrické energie po dobu minimálně 15 min. 4. Konektory ATD a zásuvky DAS musí být propojeny prodlužovacím zodolněným kabelovým svazkem o délce 20 metrů. Kabelový svazek musí být odpojitelný od ATD a také od DAS. Konektorové řešení musí zajišťovat prodloužení originálních kabelů od senzorů ATD, tj. kabelový svazek bude typu zásuvka-zástrčka. Všechny kabely v kabelovém svazku budou označeny pro snazší propojování pomocí čísel. Prodlužovací kabel bude navinut na vhodný odolný kabelový buben např. MARCADDY STEEL SK. Je požadován 1 kus tohoto kabelového svazku. Vojenský výzkumný ústav, s. p., Veslařská 230, Brno 3

4 15m Vozidlo s figurínou ATD Prodlužovaní kabel ATD ~ 20m Kabel pro TRIGGER DAS Kufřík obsahující DAS Přenosný počítač s rozpojitelným rozhraním 5. Systém DAS bude obsahovat 14 lehký přenosný počítač (notebook) s minimální konfigurací: procesor - Intel Core i5-4300u, grafika - Intel HD Graphics 4400, paměť RAM - 8GB (4GB Base / 4GB DIMM), pevný disk typ SSD: 180GB, Ethernet - RJ45. Přenosný počítač bude sloužit pro nastavení zkušebních figurín HIII a ES-2re, resp. DAS před zkouškou a pro sběr dat při zkoušce. Přenosný počítač bude obsahovat veškerý potřebný software pro nastavení DAS, údržbu ATD a zpracování naměřených dat. Je požadováno, aby přenosný počítač pracoval na bázi Microsoft Windows 7. Je požadováno vhodné propojení mezi DAS a přenosným počítačem. 6. Spouštěcí impuls (trigger) Je požadován externí spouštěcí impuls měření. Modul DAS musí obsahovat funkci pre-triggeru (spuštění záznamu dat před vlastním testem) a triggeru. 7. Filtrování rušivých signálů Je požadován adaptivní antialiasing filtr signálu jednotkou DAS. 8. Doba trvání signálu Je požadováno, aby DAS byl schopen snímat data po dobu alespoň 2 s včetně 100 ms před spouštěcím impulsem pro kontrolu nulování. DAS musí být schopen snímat měřený signál i po odpojení od obslužného přenosného počítače. 5 Software pro zpracování signálu Je požadována aktualizace licence na nejnovější verzi SW CrashDesigner z verze 2.7.x na 2.8.x. Naměřená data z figurín pomocí DAS musí být možné analyzovat v SW Diadem od firmy National Instruments. Je požadována aktualizace licence na nejnovější verzi SW Diadem z verze Vojenský výzkumný ústav, s. p., Veslařská 230, Brno 4

5 6 Kalibrace a zákaznická podpora Součástí cenové nabídky a celkové ceny bude následující: 1. Zaškolení pracovníků VVÚ, s. p. s dodaným softwarem zajišťujícím nastavení ATD/DAS (pro komunikaci mezi přenosným počítačem a ATD) v rozsahu minimálně jednoho pracovního dne pro 3 pracovníky. 2. Zaškolení pracovníků VVÚ, s. p. s dodaným softwarem pro vyhodnocování kritérií zranitelnosti v rozsahu minimálně jednoho pracovního dne pro 3 pracovníky. 3. Zaškolení pracovníků VVÚ, s. p. se zásadami používání ATD v rozsahu minimálně jednoho pracovního dne pro 3 pracovníky. Cenová nabídka bude obsahovat podmínky kalibrace a certifikace včetně ceny za kompletní/dílčí kalibraci a certifikaci ATD HIII, ATD ES-2re a DAS, místo a potřebný čas ke kalibraci a certifikaci. Tato cena nebude součástí celkové ceny. Vojenský výzkumný ústav, s. p., Veslařská 230, Brno 5
