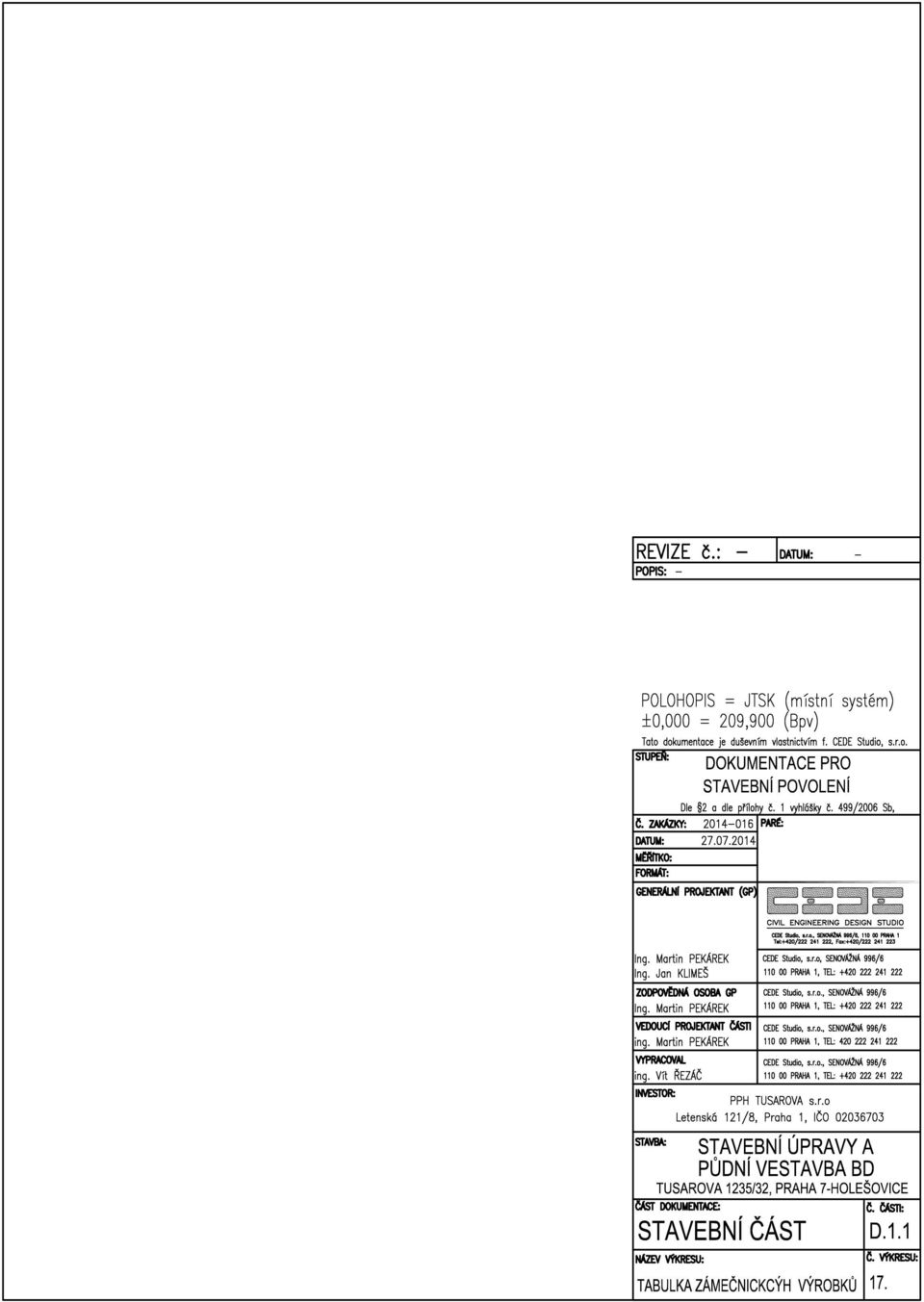

TABULKA ZÁMEČNICKÝCH VÝROBKŮ 1

Transkript

1

2 TABULKA ZÁMEČNICKÝCH VÝROBKŮ OBSAH TABULKA ZÁMEČNICKÝCH VÝROBKŮ 1 OBSAH 1 Zámečnické výrobky - úvod 2 Zámečnické výrobky - úvod 2 Technické pokyny 2 Dodavatelská dokumentace 2 Referenční vzorky 3 Závěr 3 ZV 01 ZÁBRADLÍ OKEN 4 ZV 02 SCHODIŠTĚ NA GALERII BYTU 4 ZV 03 PROSKLENÉ ZÁBRADLÍ SCHODIŠTĚ A GALERIE 6 ZV 04 SCHODIŠTĚ NA GALERII BYTU 6 ZV 05 PROSKLENÉ ZÁBRADLÍ SCHODIŠTĚ A GALERIE 8 ZV 06 VENKOVNÍ ZÁBRADLÍ BALKÓNU 8 ZV 07 VENKOVNÍ ZÁBRADLÍ TERASY 9 ZV 08 KOTVENÍ CHLADÍCÍCH JEDNOTEK 10 ZV 09 KOMINICKÁ LÁVKA 10 ZV R1 REVIZNÍ DVÍŘKA ZTI POD OBKLAD 11 1/11

3 Zámečnické výrobky - úvod CIVIL ENGINEERING DESIGN STUDIO Umístění jednotlivých zámečnických výrobků je patrné z výkresů a dokumentace stavební části, tvarové a rozměrové řešení je obsaženo v přiložených schématech a výkresech jednotlivých výrobků. Před osazením na stavbě dodavatel ověří skutečné prostorové vztahy na okolní konstrukce stavby. V případě odchylky od projektu bude upozorněn projektant, který případně upraví tvar a řešení daného zámečnického výrobku. Součástí dodávky jednotlivých zámečnických konstrukcí bude provedení všech návazností na ostatní konstrukce, potřebná koordinace s ostatními stavebními pracemi atd. Technické pokyny - subdodavatel si musí s projektantem dojasnit veškeré nesrovnalosti před zpracováním výrobní dodavatelské dokumentace ( př. během zpracovávání ) - dodavatel je povinen překontrolovat celkový návrh, vč. detailů, z hlediska jejich úplnosti, odborného provedení a vhodnosti pro daný účel užívání, účelné změny musí před výrobou a dodávkou projednat s projektantem - konstrukce musí být vyprojektovány a vyrobeny podle směrnic výrobce systému - dodavatel zkontroluje předkládané výměry a specifikace, na případné nesrovnalosti upozorní projektanta před zpracováním dodavatelské dokumentace a realizací stavby - dodavatel je povinen před zahájením výroby provést kontrolu rozměrů na stavbě - dodávka zámečnických výrobků je včetně všech kotvících a kompletačních prvků ke stavební části návrh kotvení zpracuje a potvrdí dodavatel před zpracováním dodavatelské dokumentace a realizací stavby - vysoké architektonické nároky předvýroba jednotlivých prvků v dílně nezbytná - montáž zámečnických konstrukcí bude provedena tak, aby bylo možno podchytit pohyby a deformace stavebních konstrukcí a přitom nedocházelo k poškození od těchto pohybů a deformací - montáž všech prvků musí být provedena tak, aby byla zajištěna horizontální a vertikální rovinnost - veškeré napojení na sousední části stavby je součástí dodávky - napojení na veškeré sousední stavební časti musí odpovídat stavebně-fyzikálním požadavkům projektu a předpisům ČSN, zejména jde o požadavky na tepelnou izolaci, ochranu před vlhkem, pohyb spár a předpokládaný průběh teplot - pro dotěsnění budou použity trvale pružné silikonové UV odolné materiály (pigmentu dle investora) a musí být zajištěna trvalá přilnavost ke stavebním a zámečnickým konstrukcím - před dokončením stavby musí dodavatel provést vyčištění všech zámečnických konstrukcí a provést případné opravy poškozených povrchů. Tyto opravy povrchových úprav budou provedeny zcela plnohodnotně, jinak bude povrch proveden kompletně znovu v plném rozsahu - veškeré použité materiály a konstrukce musí být schváleny platnými úřady pro užívání v ČR Dodavatelská dokumentace - po zadání zakázky musí dodavatel neprodleně vyhotovit konstrukční výrobní výkresy podle ČSN - dodavatel předloží GP ke schválení písemnou a výkresovou výrobní dodavatelskou dokumentaci všech zámečnických prvků, která bude obsahovat všechny tvarové a funkční 2/11

4 parametry, návaznosti na okolní stavební konstrukce a prvky, popis způsobu osazení a kotvení do stavby a provedení povrchové úpravy. - dokumentace bude předložena ke schválení projektantovi tak, aby případné požadavky projektanta na změny neohrozily termín výstavby. Referenční vzorky - po odsouhlasení dodavatelské výrobní dokumentace budou projektantovi a TDI předloženy k odsouhlasení všechny zámečnické prvky. - referenční vzorky budou osazeny, zakotveny, bude provedena návaznost na okolní konstrukce a budou v konečné povrchové úpravě. - projektant požaduje v předstihu osadit všechny typické zámečnické prvky použité na stavbě, včetně návazností na stavební konstrukce Závěr - projektant si vyhrazuje právo provést dílčí úpravy a doplnění předložené dokumentace a výrobní dodavatelské dokumentace. 3/11

5 ZV 01 ZÁBRADLÍ OKEN Umístění: okna uliční fasáda 1450x480 2x kpl 4950x480 2x kpl Popis: Venkovní zábradlí v okně se sníženým parapetem. Madlo a spodní rám z JA50/30/4. Výplň tvoří tyčovina 50x20, vevařena mezi madlo a spodní rám. Svary pohledově vybroušeny. Kraje JA profilu zavíčkovány (ocelový plech, vevařeno, zabroušeno.) Zábradlí kotveno přes navařené kotevní plechy z P4 s předvrtanými otvory 10mm. Zábradlí v délce 4,95m kotveno navíc ve střední čási návarkem kotevního plechu v místě ostění obou oken Materiál: černá ocel Kotvení: Kotevní plechy upevněny přes distanční podložky pomocí vrutů do ostění oken. PÚ: ochranný nátěr ve skladbě 1x základový nátěr, 3 vnější nátěr, barevnost dle architekta. ZV 02 SCHODIŠTĚ NA GALERII BYTU Umístění: schodiště na galerii v bytě 71 parametry schodiště (sklon) 13x 171,9/260mm (dl. 3120mm) šířka schodiště 900mm jednotlivé stupně (dřevo) 260x40x880mm výška stupňů 171,9mm počet stupňů 13 Popis: Smíšené schodiště na galerii v rámci bytu. Ocelové bočnice z P10 jsou kotveny do podlahy přes patní roznášecí plech, v horní části opřeny do nosné konstrukce galerie. Kotvení do předvrtaných otvorů roznášecích plechů. Bez podstupnice. Schody z dřevěného masivu, kotveny přes navařené kolmé kotevní plechy P4, 240x60mm. Plechy s předvrtanými otvory pro kotvení stupňů vruty. Materiál: černá ocel, dubový masiv Kotvení: PÚ: Vruty do podlahy, šrouby do konstrukce galerie. ochranný nátěr ve skladbě 1x základový nátěr, 3 vnější nátěr, barevnost dle architekta stupně PU lak, pro vyšší zatížení 4/11

6 5/11

7 ZV 03 PROSKLENÉ ZÁBRADLÍ SCHODIŠTĚ A GALERIE Umístění: galerie 2NP schodiště celkem 5,8bm galerie 5,1bm Popis: Skleněné zábradlí na schodišti a galerii. Celoskleněná tabule skla, tvořící zábradlí, se sraženými hranami je dělena rovnoměrně po cca 1 m. Horní hrana skla ve výšce 900mm nad čistou podlahou. Kotvení skla bokem k nosným profilům schodiště/galerie. Pouzdro pro kotvení skla bude u schodiště kryto oplechováním v barvě schodnic. Kotevní pouzdro skla z boku galerie bude opláštěné (zakryté) SDK konstrukcí. Rozměry nutno ověřit na stavbě. Materiál: sklo bezpečnostní, lepené sklo (ref ) kotevní lišta skla nerez konzole pro lišty pozinkovaná ocel Kotvení: systémové kotvení v rámci podlahy do nerezové lišty. Nosná lišta kotvena přes konzole L100/60/5 do hrubé podlahy pomocí chemických kotev M8 PÚ: - ZV 04 SCHODIŠTĚ NA GALERII BYTU Umístění: schodiště na galerii v bytě 71 parametry schodiště (sklon) 13x 171,9/260mm (dl. 3120mm) šířka schodiště 900mm jednotlivé stupně (dřevo) 260x40x880mm výška stupňů 171,9mm počet stupňů 13 Popis: Smíšené schodiště na galerii v rámci bytu. Ocelové bočnice z P10 jsou kotveny do podlahy přes patní roznášecí plech, v horní části opřeny do nosné konstrukce galerie. Kotvení do předvrtaných otvorů roznášecích plechů. Bez podstupnice. Schody z dřevěného masivu, kotveny přes navařené kolmé kotevní plechy P4, 240x60mm. Plechy s předvrtanými otvory pro kotvení stupňů vruty. Materiál: černá ocel, dubový masiv Kotvení: PÚ: Vruty do podlahy, šrouby do konstrukce galerie. ochranný nátěr ve skladbě 1x základový nátěr, 3 vnější nátěr, barevnost dle architekta stupně PU lak, pro vyšší zatížení 6/11

8 7/11

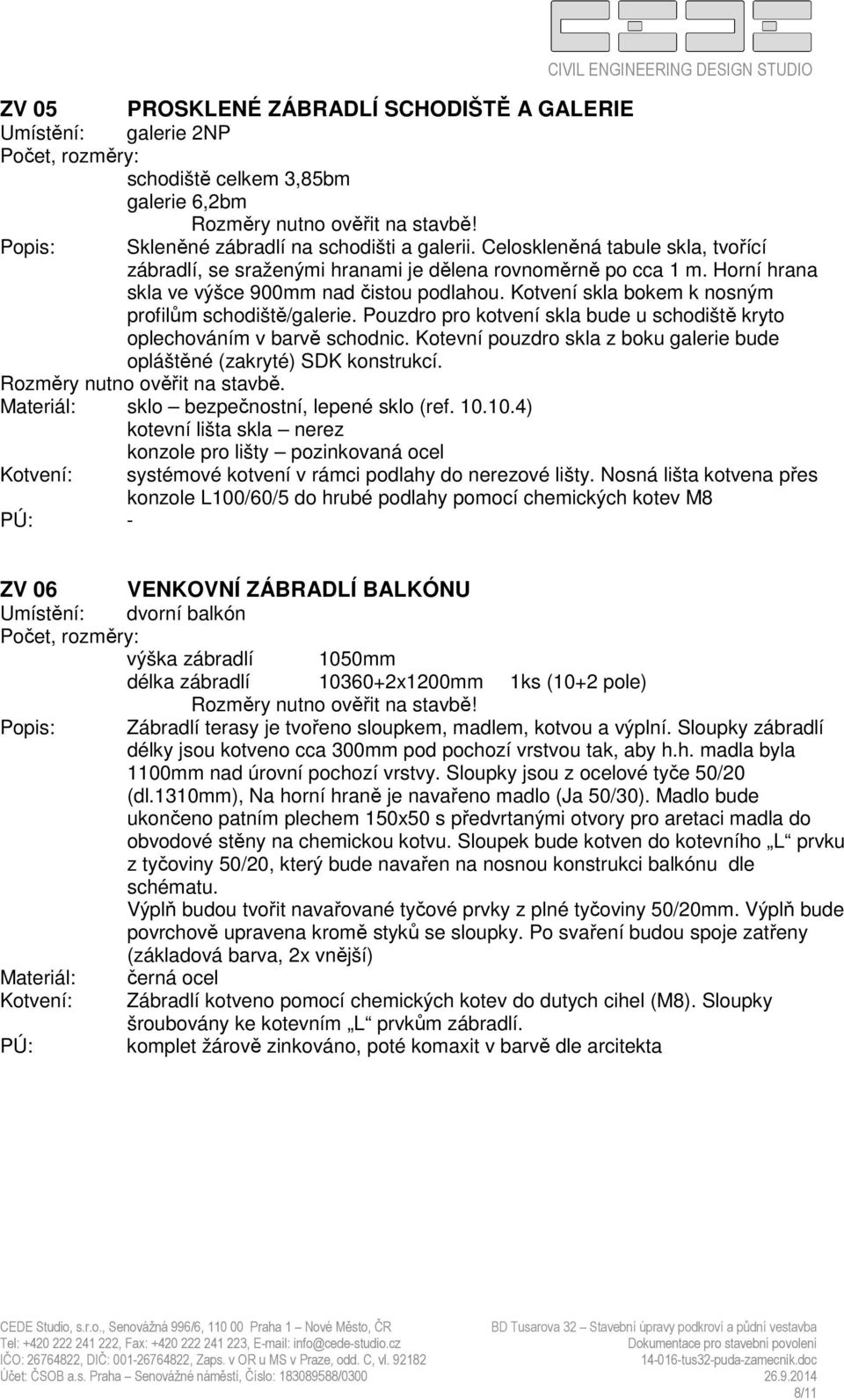

9 ZV 05 PROSKLENÉ ZÁBRADLÍ SCHODIŠTĚ A GALERIE Umístění: galerie 2NP schodiště celkem 3,85bm galerie 6,2bm Popis: Skleněné zábradlí na schodišti a galerii. Celoskleněná tabule skla, tvořící zábradlí, se sraženými hranami je dělena rovnoměrně po cca 1 m. Horní hrana skla ve výšce 900mm nad čistou podlahou. Kotvení skla bokem k nosným profilům schodiště/galerie. Pouzdro pro kotvení skla bude u schodiště kryto oplechováním v barvě schodnic. Kotevní pouzdro skla z boku galerie bude opláštěné (zakryté) SDK konstrukcí. Rozměry nutno ověřit na stavbě. Materiál: sklo bezpečnostní, lepené sklo (ref ) kotevní lišta skla nerez konzole pro lišty pozinkovaná ocel Kotvení: systémové kotvení v rámci podlahy do nerezové lišty. Nosná lišta kotvena přes konzole L100/60/5 do hrubé podlahy pomocí chemických kotev M8 PÚ: - ZV 06 VENKOVNÍ ZÁBRADLÍ BALKÓNU Umístění: dvorní balkón výška zábradlí 1050mm délka zábradlí x1200mm 1ks (10+2 pole) Popis: Zábradlí terasy je tvořeno sloupkem, madlem, kotvou a výplní. Sloupky zábradlí délky jsou kotveno cca 300mm pod pochozí vrstvou tak, aby h.h. madla byla 1100mm nad úrovní pochozí vrstvy. Sloupky jsou z ocelové tyče 50/20 (dl.1310mm), Na horní hraně je navařeno madlo (Ja 50/30). Madlo bude ukončeno patním plechem 150x50 s předvrtanými otvory pro aretaci madla do obvodové stěny na chemickou kotvu. Sloupek bude kotven do kotevního L prvku z tyčoviny 50/20, který bude navařen na nosnou konstrukci balkónu dle schématu. Výplň budou tvořit navařované tyčové prvky z plné tyčoviny 50/20mm. Výplň bude povrchově upravena kromě styků se sloupky. Po svaření budou spoje zatřeny (základová barva, 2x vnější) Materiál: černá ocel Kotvení: Zábradlí kotveno pomocí chemických kotev do dutych cihel (M8). Sloupky šroubovány ke kotevním L prvkům zábradlí. PÚ: komplet žárově zinkováno, poté komaxit v barvě dle arcitekta 8/11

10 ZV 07 VENKOVNÍ ZÁBRADLÍ TERASY Umístění: venkovní terasy bytů výška zábradlí 1050mm délka zábradlí 3950mm 1ks (4 pole) 4060mm 1ks (4 pole) Popis: Zábradlí terasy je tvořeno sloupkem, madlem, kotvou a výplní. Sloupky zábradlí délky jsou kotveno cca 300mm pod pochozí vrstvou tak, aby h.h. madla byla 1100mm nad úrovní pochozí vrstvy. Sloupky jsou z ocelové tyče 50/20 (dl.1310mm), Na horní hraně je navařeno madlo (Ja 50/30). Madlo bude ukončeno patním plechem 150x50 s předvrtanými otvory pro aretaci madla do obvodové stěny na chemickou kotvu. Sloupek bude kotven do kotevního L prvku z tyčoviny 50/20, který bude navařen na nosnou konstrukci balkónu dle schématu. Výplň budou tvořit navařované tyčové prvky z plné tyčoviny 50/20mm. Výplň bude povrchově upravena kromě styků se sloupky. Po svaření budou spoje zatřeny (základová barva, 2x vnější) Materiál: černá ocel Kotvení: Zábradlí kotveno pomocí chemických kotev do dutych cihel (M8). Sloupky šroubovány ke kotevním L prvkům zábradlí. PÚ: komplet žárově zinkováno, poté komaxit v barvě dle arcitekta 9/11

11 ZV 08 KOTVENÍ CHLADÍCÍCH JEDNOTEK Umístění: komínová tělesa 2kpl Rozměry dle chladících jednotek! Popis: Typový kovový držák, pro zavěšení chladící jednotky na stěnu komínu. Materiál: černá ocel Kotvení: Pomocí chemických kotev do zdiva PÚ: systémový povrch, žárově zinkován ZV 09 KOMINICKÁ LÁVKA Umístění: střecha stoupací schody: 10 kpl Popis: Stoupací schůdky k lávce položené na krytině. Skládají se z 1 ks roštu 400 x 250mm, 2 ks držáků délky 420 mm, 2 ks držáků roštu. Materiál: černá ocel Kotvení: Stoupací schůdky jsou kotveny k laťování střechy. 10/11

12 PÚ: Rámy budou kotveny přes patní plechy na záklop v místě krokví vruty. Ve vodorovném směru bude lávka kotvena k přilehlému komínu. ochranný nátěr ve skladbě 1x základový nátěr, 3 vnější nátěr ZV R1 Umístění: Počet kusů: Popis: Rozměr: Materiál: Kotvení: PÚ: REVIZNÍ DVÍŘKA ZTI POD OBKLAD koupelna, WC 4ks Revizní dvířka pro přístup pod vanu, k vodoměru (výměna), osazený do SDK. Křídlo je do rámu osazeno pomocí dvou pantových čepů a opatřeno zámkem nebo západkou dle velikosti 300x300mm, rozměry nutno ověřit na stavbě rám i křídlo z nerezového plechu. šrouby + hmoždinky (dle požadavků výrobce) rám a dvířka- nerez (dle výrobce), pohledová strana křídla- keramický obklad dle skladeb a sparořezů 11/11
