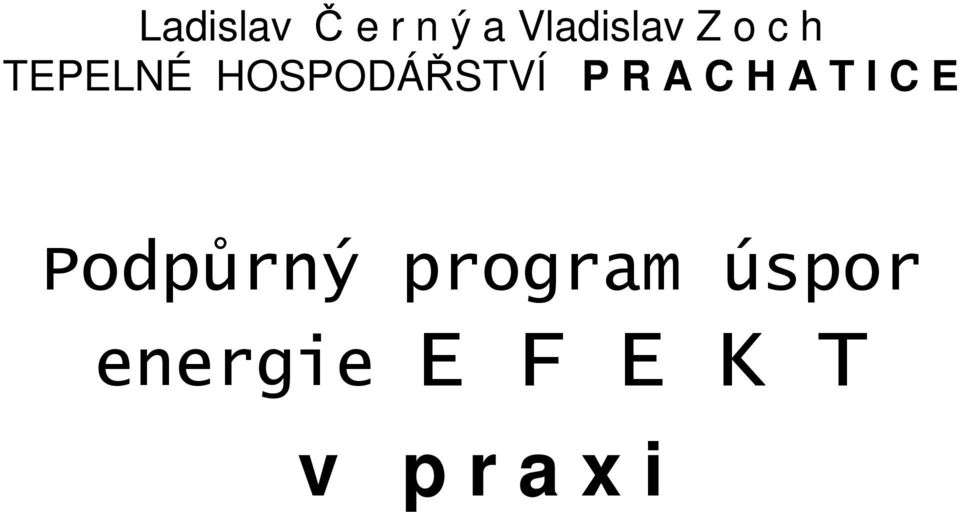

1 Ladislav Č e r n ý a Vladislav Z o c h TEPELNÉ HOSPODÁŘSTVÍ P R A C H A T I C E Podpůrný program úspor energie E F E K T v p r a x i

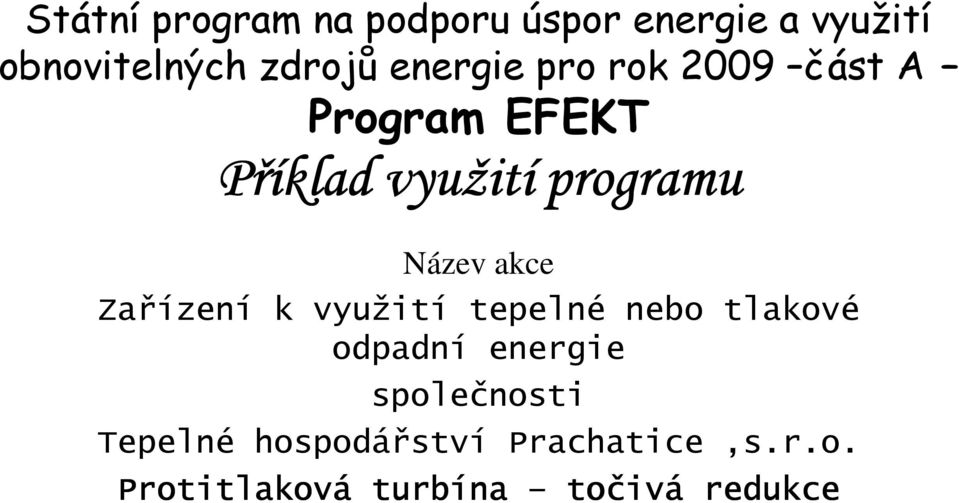

2 Státní program na podporu úspor energie a využití obnovitelných zdrojů energie pro rok 2009 část A Program EFEKT Příklad využití programu Název akce Zařízení k využití tepelné nebo tlakové odpadní energie společnosti Tepelné hospodářství Prachatice,s.r.o. Protitlaková turbína točivá redukce

3 Charakteristika soustavy CZT TH Prachatice (THP) a její vývoj I. Začátek budování v 60 létech, primární zdroje energie se postupně měnily: z paliv tuhých, na kapalná a plynná - (dvou palivový systém, především plyn) Dva zdroje : základní (vlastní) + výměníková stanice pára/horká voda Viz dále schéma Cizí zdroj horkovodní na druhém konci soustavy, výkup tepla (cca 1/5 výkonu soustavy) Horkovodní soustava 22 km

4 Charakteristika soustavy CZT THP a její vývoj II. Vlastní základní zdroj Původně parní kotle 1,3 MPa K1 1 0 t/h 7 MW dvou palivový r.v K 2 dtto K 3 4 t/h 3 MW dvou palivový r.v. 1973/1994 K 4 16 t/h 14 MW dvou palivový r.v ENERGETICKÝ AUDIT V r M.j. doporučeno: 1. K 1 + K2 rekonstrukce na horkovodní 9 MW + 9 MW, realizováno před r Změna redukce tlaku páry na točivou redukci; protitlaková turbína - realizace v r. 2009; viz následující schéma, Principiální schéma rozvodů tepla (pro celníky)

5 Principiální schéma rozvodů tepla ve výrobně tepla s TR Vložit schéma pro celníky

6 Poznámka ke schématu Stanovení množství plynu osvobozeného od ekologické daně Osvobozeno je pouze to množství plynu, které slouží výlučně k výrobě páry užité v procesu kombinované výroby tepla a elektřiny tj. k výrobě admisní páry pro turbinu. /důležité: význam stanovených měřidel plynu a admisní páry pro turbinu/ Způsob určení stanoven soudním znalcem. Dvě cesty /metody/ určení měrné spotřeby plynu na tunu admisní páry (m 3 plynu/ tuna páry): přímým měřením a výpočtem Výpočet na základě parametrů páry, výhřevnosti plynu, průběhu účinnosti kotle a známé spotřeby na vedlejší pochody, které jsou součástí celého procesu KVET. V daném případě shodně se dospělo k výsledku: V = 82 m 3 plynu/ t páry

7 Základní provozně ekonomické údaje o soustavě I. Roční dodávka (prodej) tepla tisgj/r

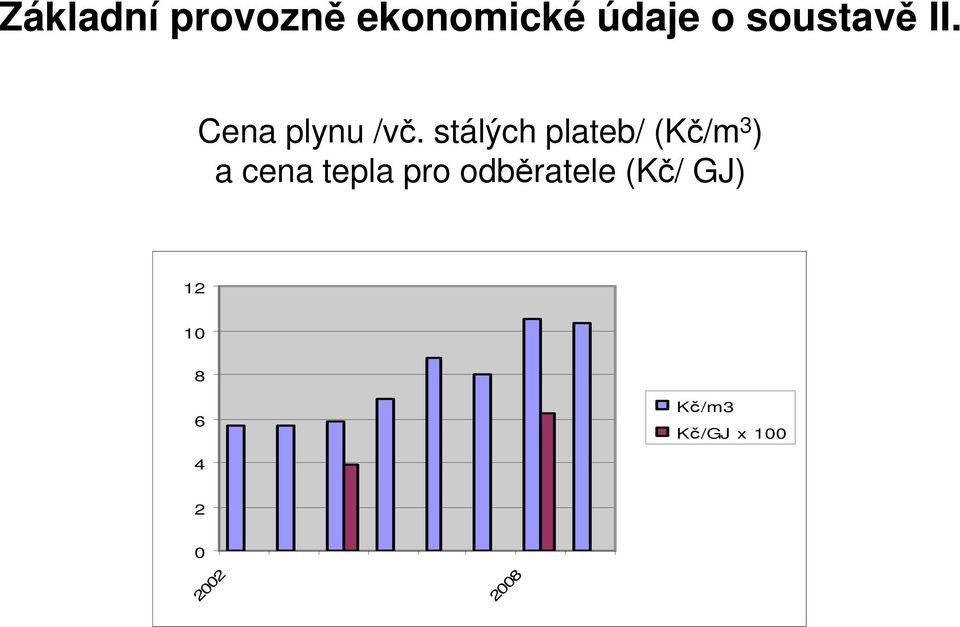

8 Základní provozně ekonomické údaje o soustavě II. Cena plynu /vč. stálých plateb/ (Kč/m 3 ) a cena tepla pro odběratele (Kč/ GJ) Kč/m3 Kč/GJ x

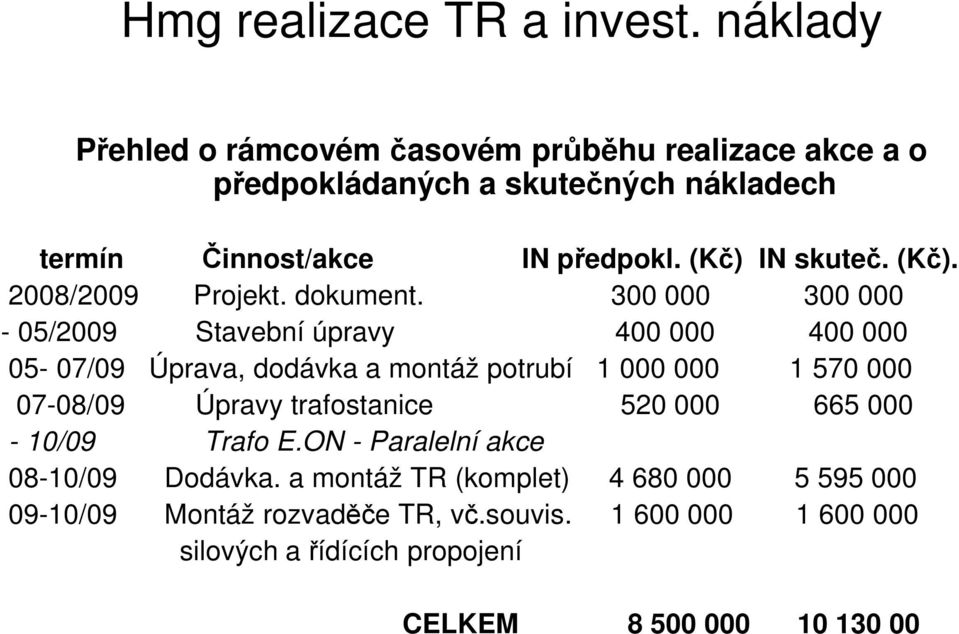

9 Hmg realizace TR a invest. náklady Přehled o rámcovém časovém průběhu realizace akce a o předpokládaných a skutečných nákladech termín Činnost/akce IN předpokl. (Kč) IN skuteč. (Kč). 2008/2009 Projekt. dokument /2009 Stavební úpravy /09 Úprava, dodávka a montáž potrubí /09 Úpravy trafostanice /09 Trafo E.ON - Paralelní akce 08-10/09 Dodávka. a montáž TR (komplet) /09 Montáž rozvaděče TR, vč.souvis silových a řídících propojení CELKEM

10 Principiální schéma využívání točivé redukce

11 Rozhodování o výkonu TR - turbíny El.výkon TR El. výkon TR na t/h páry [kw ] TR560 s ostřikem TR560 bez ostřiku TR320 s ostřikem TR320 bez ostřiku [t/h] 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 9,0 9,5 10, 10, 11, 11, 12, 12, 13, 13, 14, 14, 15, 15, 16, 16, 17, 17, 18, 18, 19, 19, 20, [kw / t/h] TR560 TR320 [t/h]

12 Proces získávání dotace z program. fondu EFEKT Předložení žádosti o dotaci na MPO Stav realizace : posudek znalce k výběru turbíny, studie proveditelnosti, výběr. řízení na kompl. zpracování projekt. dok., výběrové řízení na dodávku technologie, vydáno souhlasné stanovisko k připoj. k D.S. (e -ON) Předání aktuálního Evid. listu energ. auditu tep.hosp Doklad o financování a poskytnutí úvěru banky Rozhodnutí MPO o přiznání dotace Kč

13 Enviromentální přínosy (podle evidenč. listu auditu) Zneč.látka Výchozí.stav (t/r) Stav po real. (t/r) Rozdíl (t/r) Tuhé látky 0,162 0,091 0,0071 SO 2 1,419 0,044 1,375 NO X 15,779 14,888 0,891 CO 1,527 1,444 0,083 Organ. látky CO , , ,589

14 Výpočet předpokládané doby návratnosti investice do TR Položka hodnota údaj náklady tržby úhrn Výkupní cena elektřiny Kč/MWh 1 491* Roční výroba elektřiny MWh 874 Roční tržby za elektřinu Kč Náklady na zvýš.odběr plynu Kč/rok Úspora na EKO dani z plynu Kč/rok Náklady na provoz TR Celkem Kč/rok Roční přínos z turbíny Kč Celkové invest. náklady Kč Dotace z EFEKTu Kč Náklady celkem Kč Návratnost roky 7,08 * pozn.: cena s příplatkem z titulu KVET

15 Proces uvádění do provozu - Montáž ukončena se všemi potřebnými revizními zprávami Žádost o povolení zkušebního provozu na E.ON Žádost na MPO o posun termínů ukončení realizace akce do a předání závěrečného vyhodnocení do o 3 měsíce z důvodů nepovolení zkušebního provozu E-O nem. (zahlcenost fotovoltaikou) - Zkušební provoz E-ON em povolen od Žádosti o povolení posunu termínů MPO vyhovělo Rozhodnutí ERÚ o udělení licence na výrobu elektřiny Uvedení do zkušebního provozu turbogenerátoru Přerušení provozu (nečistoty v olej. hospodářství) od ) - Trvalý provoz pokračování zkuš. provozu od

16 Technické parametry turbosoustrojí Výrobce. G tým a.s., Dobřany / Velká Bíteš Typ: TR 320 Jmenovitý výkon: kw Jmenovitý tlak páry rychlouzávěrném ventilu:.1,0 MPa Jmenovitá teplota páry na rychlouzávěrném ventilu: C Jmenovitý protitlak: 0,25 MPa Hmotnostní průtok páry: 13,0 t/h Jmenovité otáčky turbiny: min 1 Otáčky generátoru: min 1 Hmotnostní průtok ucpávkové páry:.. 0,045 t/h Náplň mazacího oleje TB l

17 Točivá redukce, schéma zapojení a vybavení obslužných zařízení

18 Točivá redukce I

19 Točivá redukce II

20 Točivá redukce III

21 Točivá redukce IV

22 Zpřesněná optimální doba očekávané návratnosti investice I. Výpočet podle dosavadních provozních výsledků a aktuální ceny plynu a elektřiny (Alternativa: Cena vykupované elektřiny s příplatkem na KVET) Únor 2009 Položka Výkupní cena elektřiny Kč/MWh 1311,6 Roční výroba elektřiny MWh hodnota údaj náklady tržby úhrn Roční tržby za elektřinu Kč Náklady na zvýš.odběr plynu Kč/rok Úspora na EKO dani z plynu Kč/rok Náklady na provoz TR Celkem Kč/rok Roční přínos z turbíny Kč Celkové invest. náklady Kč Dotace z EFEKTu Kč Náklady celkem Kč Návratnost roky 6,3 *Kč/MWh: 470 (příspěvek na KVET) (za dodanou elektřinu) + 27 (za decentr. výrobu) 155,4 (za systémové služby) = 1311,6 Kč/MWh
