1 ŠTĚPKOVAČE NA DŘEVNÍ HMOTU Pro zahradu, park a les

2 Vítejte ve společnosti Linddana Linddana vyrábí a prodává štěpkovače u nás i v zahraničí a má velký úspěch - naše společnost je na trhu již více než 25 let. Všechny štěpkovače TP se vyrábí v Dánsku a splňují aktuální požadavky EU týkající se bezpečnosti - EN To znamená, že všichni - jak operátoři, tak i zaměstnavatelé jsou plně v bezpečí. Vysoká kvalita a funkčnost, pevná konstrukce, stejně jako blízká spolupráce s profesionálními a zkušenými dánskými a mezinárodními lesními techniky přispěly k tomu, že společnost Linddana je jedním z hlavních výrobců štěpkovačů se značným vývozem do různých zemí světa. Zájem o životní prostředí Původně bylo naším cílem vyvinout štěpkovače, které by produkovaly štěpku na topení jako náhradu za fosilní paliva. Později se ukázalo, že se zvýšenou pozorností týkající se recyklování přírodních produktů se stává štěpka populárním produktem také v komunálním sektoru, kde je využívána na mulčování do kompostu, stejně jako k navrstvení na pěšiny. Linddana se exkluzivně zabývá vývojem, produkcí a prodejem štěpkovačů a v důsledku toho má v této oblasti široké zkušenosti a technické znalosti. Navštivte nás na Svend Lind založil Výrobu 2 LINDDANA A S Přijata první objednávka na vývoz Stěhování do nové lokality Společnost se změnila na společnost s ručením omezeným a přejmenovala se na Linddana A/S Byla udělena Obchodní cena Generační změna v kruhu vlastníka Renovace a rozšíření zařízení a služeb Dnes 4500 m² produkce a materiálu na skladě a 800 m² na administrativu

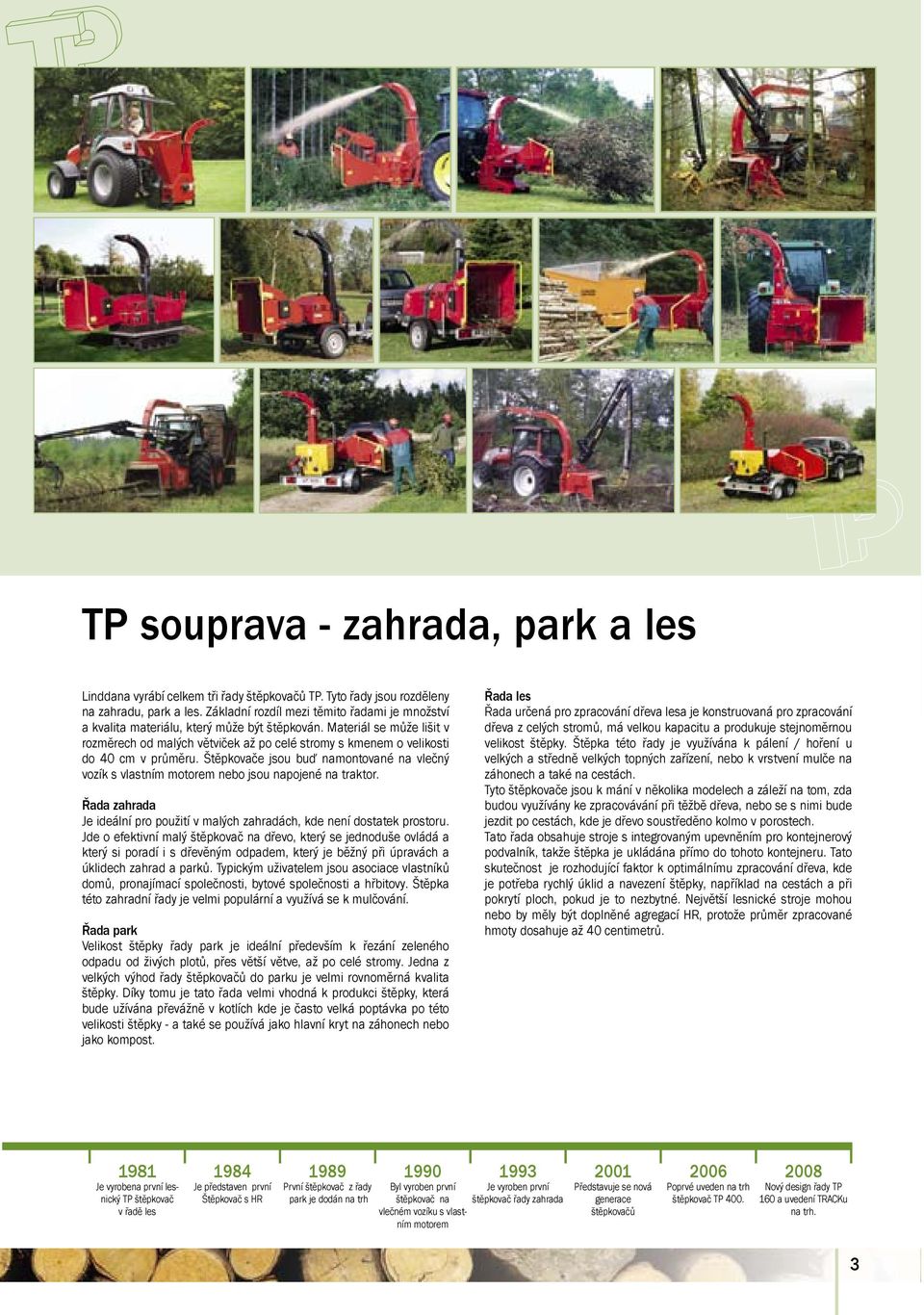

3 TP souprava - zahrada, park a les Linddana vyrábí celkem tři řady štěpkovačů TP. Tyto řady jsou rozděleny na zahradu, park a les. Základní rozdíl mezi těmito řadami je množství a kvalita materiálu, který může být štěpkován. Materiál se může lišit v rozměrech od malých větviček až po celé stromy s kmenem o velikosti do 40 cm v průměru. Štěpkovače jsou buď namontované na vlečný vozík s vlastním motorem nebo jsou napojené na traktor. Řada zahrada Je ideální pro použití v malých zahradách, kde není dostatek prostoru. Jde o efektivní malý štěpkovač na dřevo, který se jednoduše ovládá a který si poradí i s dřevěným odpadem, který je běžný při úpravách a úklidech zahrad a parků. Typickým uživatelem jsou asociace vlastníků domů, pronajímací společnosti, bytové společnosti a hřbitovy. Štěpka této zahradní řady je velmi populární a využívá se k mulčování. Řada park Velikost štěpky řady park je ideální především k řezání zeleného odpadu od živých plotů, přes větší větve, až po celé stromy. Jedna z velkých výhod řady štěpkovačů do parku je velmi rovnoměrná kvalita štěpky. Díky tomu je tato řada velmi vhodná k produkci štěpky, která bude užívána převážně v kotlích kde je často velká poptávka po této velikosti štěpky - a také se používá jako hlavní kryt na záhonech nebo jako kompost. Řada les Řada určená pro zpracování dřeva lesa je konstruovaná pro zpracování dřeva z celých stromů, má velkou kapacitu a produkuje stejnoměrnou velikost štěpky. Štěpka této řady je využívána k pálení / hoření u velkých a středně velkých topných zařízení, nebo k vrstvení mulče na záhonech a také na cestách. Tyto štěpkovače jsou k mání v několika modelech a záleží na tom, zda budou využívány ke zpracovávání při těžbě dřeva, nebo se s nimi bude jezdit po cestách, kde je dřevo soustředěno kolmo v porostech. Tato řada obsahuje stroje s integrovaným upevněním pro kontejnerový podvalník, takže štěpka je ukládána přímo do tohoto kontejneru. Tato skutečnost je rozhodující faktor k optimálnímu zpracování dřeva, kde je potřeba rychlý úklid a navezení štěpky, například na cestách a při pokrytí ploch, pokud je to nezbytné. Největší lesnické stroje mohou nebo by měly být doplněné agregací HR, protože průměr zpracované hmoty dosahuje až 40 centimetrů Je vyrobena první lesnický TP štěpkovač v řadě les 1984 Je představen první Štěpkovač s HR 1989 První štěpkovač z řady park je dodán na trh Byl vyroben první Je vyroben první štěpkovač na štěpkovač řady zahrada vlečném vozíku s vlastním motorem 2001 Představuje se nová generace štěpkovačů 2006 Poprvé uveden na trh štěpkovač TP Nový design řady TP 160 a uvedení TRACKu na trh. 3

4 Obsah TP štěpkovač Zahrada Garden Line Řada TP 100 (Působnost: 15-40hp)... strana 7 Rychlé a efektivní štěpkování. Kompaktní design. Jednoduchá a snadná obsluha. Prúmêr Kmene - do 10 centimetrú TP štěpkovač Park Line TP 130 série (Výkon: 25-60HP)... strana 8 Rychlá výměna nožů bez seřízení: 8 mm velikost štěpky Jednoduchá a nenáročná obsluha a seřízení Průměr štěpkovaných kmenů: do 13 cm Řada TP 160 (Působnost: 30-80hp)... strana 9 Rychlá výměna nožů bez nutnosti jejich nastavení. Hydraulické ovládání velikosti štěpky. Jednoduché použití. Jednoduchá a snadná obsluha. Prúmêr Kmene - do 16 centimetrú Řada TP 200 (Působnost hp).... strana 10 Rychlá výměna nožů bez nutnosti nastavení. Hydraulické ovládání velikosti štěpky. Jednoduché použití. Snadná obsluha. Prúmêr Kmene - do 20 centimetrú Řada TP 250 (Působnost hp).... strana 12 Rychlá výměna nožů bez nutnosti jejich nastavení. Hydraulické ovládání velikosti štěpky. Jednoduché použití. Snadná obsluha. Stroj je možné také doplnit HR. Prúmêr Kmene - do 25 centimetrú TP štěpkovač Les Forest Line Řada TP 230 (Působnost hp).... strana 13 Nastavitelné nože, různá velikost štěpky. Hydraulické ovládání velikosti štěpky. Jednoduché použití. Jednoduchá a snadná obsluha. Prúmêr Kmene - do 23 centimetrú Řada TP 270 (Působnost hp)... strana 14 Nastavitelné nože, různá velikost štěpky. Hydraulické ovládání velikosti štěpky na vstupních válcích. Jednoduché použití. Jednoduchá a snadná obsluha. Možno doplnit o vkládání pomocí HR. Prúmêr Kmene - do 27 centimetrú Řada TP 280 (Působnost: hp).... strana 15 Nastavitelné nože, různá velikost štěpky. Hydraulické ovládání velikosti štěpky na vstupních válcích. Jednoduché použití. Jednoduchá a snadná obsluha. Musí být vybavena HR. Prúmêr Kmene - do 28 centimetrú Souprava TP 400 (Působnost: hp)... strana 16 Nastavitelné nože, různá velikost štěpky. Hydraulické ovládání velikosti štěpky regulací vstupních válců. Jednoduché použití. Jednoduchá a snadná obsluha. Musí být ovládána pomocí HR. Prúmêr Kmene - do 40 centimetrú Příslušenství strana 17 Stroje v přehlodu jsou uvedeny s příslušenstvím LINDDANA A S 4

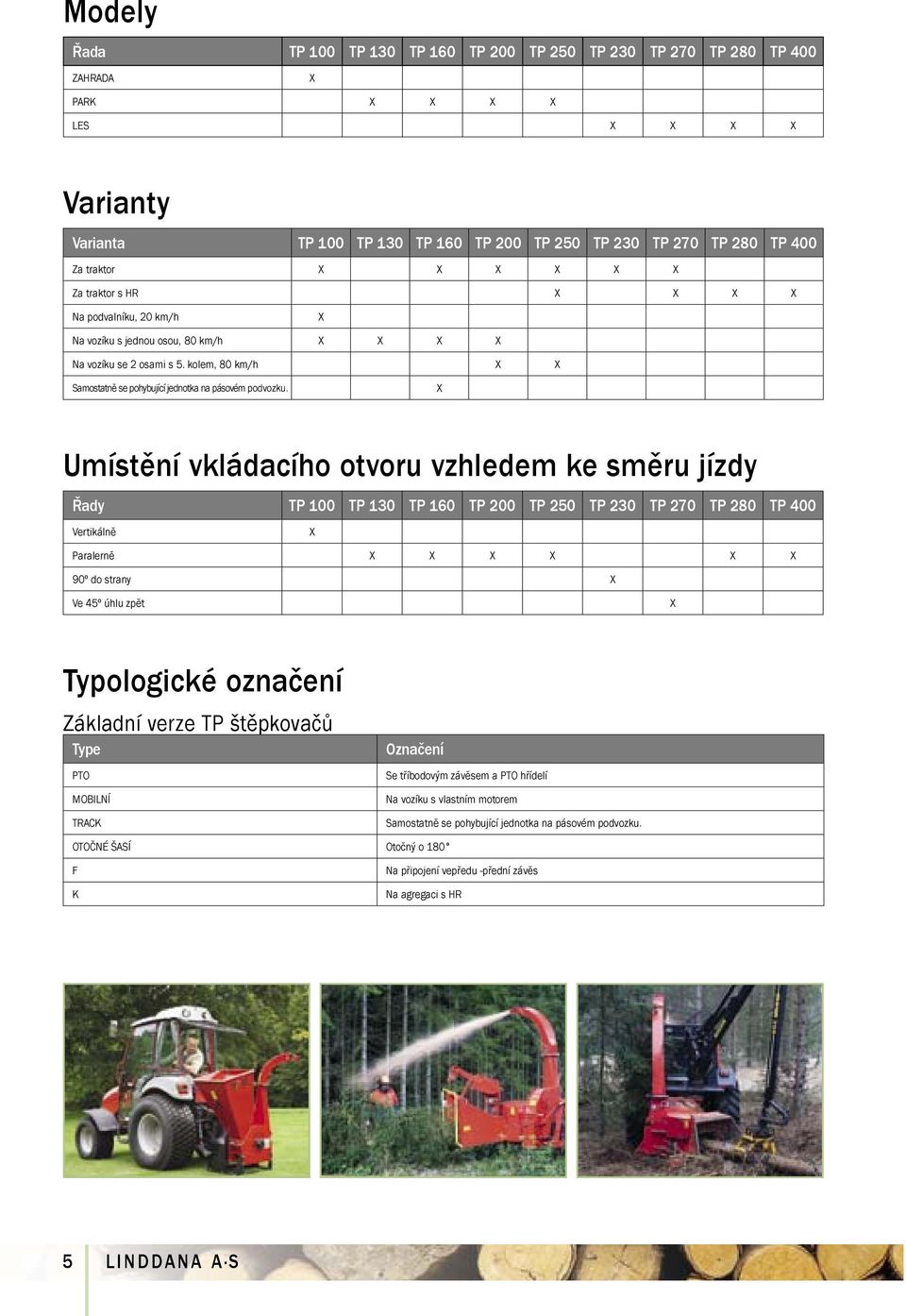

5 Modely Řada TP 100 TP 130 TP 160 TP 200 TP 250 TP 230 TP 270 TP 280 TP 400 ZAHRADA PARK LES Varianty Varianta TP 100 TP 130 TP 160 TP 200 TP 250 TP 230 TP 270 TP 280 TP 400 Za traktor Za traktor s HR Na podvalníku, 20 km/h Na vozíku s jednou osou, 80 km/h Na vozíku se 2 osami s 5. kolem, 80 km/h Samostatně se pohybující jednotka na pásovém podvozku. Umístění vkládacího otvoru vzhledem ke směru jízdy Řady TP 100 TP 130 TP 160 TP 200 TP 250 TP 230 TP 270 TP 280 TP 400 Vertikálně Paralerně 90º do strany Ve 45º úhlu zpět Typologické označení Základní verze TP štěpkovačů Type PTO MOBILNÍ TRACK Označenί Se tříbodovým závěsem a PTO hřídelí Na vozíku s vlastním motorem Samostatně se pohybující jednotka na pásovém podvozku. OTOČNÉ ŠASÍ Otočný o 180 F K Na připojení vepředu -přední závěs Na agregaci s HR 5 LINDDANA A S

6 Řada zahrada Štěpka z řady zahrada se může lišit ve velikosti od 5 do 50 mm a záleží především na tom, jaký druh stromu se zpracovává. Konečným výsledkem je kvalitní štěpka, která se dá použít jako základní podklad na záhony, na prokládání na cestách a v komunálních oblastech. Řada park Vertikální úhel řezání u štěpkovačů na dřevo z parkové řady je určen k produkci vysoce rovnoměrné štěpky s krátkými vlákny, jejichž délka se může lišit a záleží na tom, jak se nastaví rychlost vstupu na podávacích válcích. Kvalita štěpky závisí na tom, jaký druh materiálu se zpracovává, ale všeobecně se dá bez problémů použít i do velmi malých topenišť.pokud je potřeba kvalitnější (rovnoměrnější) štěpky, dá se docílit tím, že do štěpkovače vestavíme lámací prsty. Štěpka z těchto štěpkovačů je také ideální pro ty práce, kde se vyžaduje optimální a rychlé kompostování zeleného odpadu. Velikost štěpky: TP 130 = 8 mm TP 160 = 10 mm TP 200 = 10 mm TP 250 = 13 mm Řada Les Tím, že štěpkovače do lesa využívají nastavitelého úhlu řezání, lze získat větší odřezky. Nože se dají přizpůsobit tak, aby byla štěpka v různých velikostech a lámací prsty zajistí rovnoměrnou kvalitu štěpky. Lámací prsty jsou standardní u TP 230 a TP 270. Výhodou toho, že se nože dají nastavit tak, abychom získali odřezky různých velikostí, je, že můžete vyrábět správnou velikost štěpky v kvalitĕ, kterou právě chcete a můžete práci uzpůsobit různým potřebám. Využití může být třeba při spalování v různě velkých topných systémech fungujících na dřevní štěpku, k mulčování ploch nebo pro vrstvení na cesty atd. Velikost štěpky: TP 230 = mm TP 270 = mm TP 280 = mm TP 400 = mm 6 LINDDANA A S

7 Štěpka v dnešní době Štěpka je přírodním materiálem a má celou řadu dobrých vlastností. Při použití štěpky k pokrývání cestiček už nemusíte používat herbicidní přípravky, neboť vrstva o tloušťce mulče cm zabrání prorůstání plevele. Právě díky této vlastnosti je štěpka velmi oblíbená a využívají ji především obce a jednotlivci. Štěpka používaná k topení představuje samostatné průmyslové odvětví. Mnoho majitelů rodinných domků vidí v topení štěpkou několik výhod, ať už vzhledem k tomu, že představují ve vztahu k oxidu uhličitému neutrální zdroj energie, nebo také s přihlédnutím k ušetřeným finančním prostředkům. V lesnictví je štěpkování stromů tou nejšetrnější metodou při těžbě dřeva a zpracovàní zeleného odpadu, proto je štěpkování pozitivním ekonomickým faktorem. Štěpka se ve velkém množství používá na výrobu energie, k průmyslovým účelům jako je výroba papíru nebo ke krytí cestiček s nízkým provozem. Štěpkování je rychlým, jednoduchým a vůči životnímu prostředí šetrným způsobem odstraňování zeleného odpadu. TP 100 (1): TP 100 PTO TP 100 je bubnový štěpkovač s vertikálním vstupním otvorem. Kompaktní a efektivní štěpkovač, vhodný k sekání větví o rozměru 100 do mm v průměru. Sekání a řezání materiálu se děje v kombinaci vertikální štípačky a pozice nože na bubnu vzhledem k protibřitu. Působnost od 15 do 40 hp. Standard u TP 100 Otočný elevátor Pohon PTO pŕevodovkou Dva oboustranné nože Protibřit Raex 400 TP 100 je dodáván za malotraktor. Malý štěpkovač s velkou kapacitou je velmi účelný zejména v těsných prostorách. ZAHRADA Model Nože Velikost odřezků mm Kapacita PTO Váha Varianty HxW mm Počet m³/hod kw(hp) RPM kg Traktor TP 100 PTO 150 x (15-40) TP 100 TP 130 TP 160 TP 200 TP 250 TP 230 TP 270 TP 280 TP 400 ZAHRADA 7

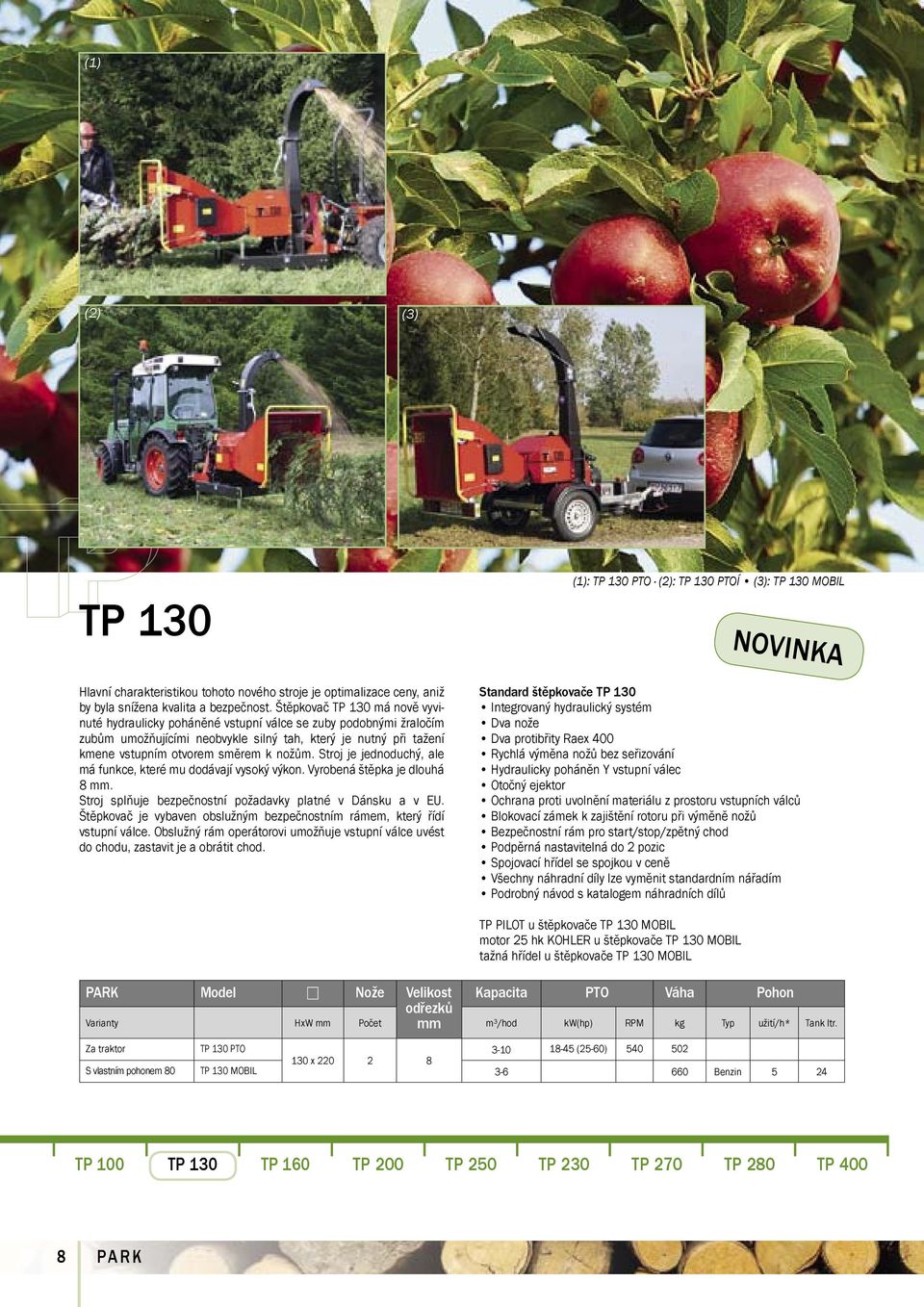

8 (1) (2) (3) TP 130 Hlavní charakteristikou tohoto nového stroje je optimalizace ceny, aniž by byla snížena kvalita a bezpečnost. Štěpkovač TP 130 má nově vyvinuté hydraulicky poháněné vstupní válce se zuby podobnými žraločím zubům umožňujícími neobvykle silný tah, který je nutný při tažení kmene vstupním otvorem směrem k nožům. Stroj je jednoduchý, ale má funkce, které mu dodávají vysoký výkon. Vyrobená štěpka je dlouhá 8 mm. Stroj splňuje bezpečnostní požadavky platné v Dánsku a v EU. Štěpkovač je vybaven obslužným bezpečnostním rámem, který řídí vstupní válce. Obslužný rám operátorovi umožňuje vstupní válce uvést do chodu, zastavit je a obrátit chod. (1): TP 130 PTO (2): TP 130 PTOÍ (3): TP 130 MOBIL Novinka Standard štěpkovače TP 130 Integrovaný hydraulický systém Dva nože Dva protibřity Raex 400 Rychlá výměna nožů bez seřizování Hydraulicky poháněn Y vstupní válec Otočný ejektor Ochrana proti uvolnění materiálu z prostoru vstupních válců Blokovací zámek k zajištění rotoru při výměně nožů Bezpečnostní rám pro start/stop/zpětný chod Podpěrná nastavitelná do 2 pozic Spojovací hřídel se spojkou v ceně Všechny náhradní díly lze vyměnit standardním nářadím Podrobný návod s katalogem náhradních dílů PARK Model Nože Velikost odřezků mm TP PILOT u štěpkovače TP 130 MOBIL motor 25 hk KOHLER u štěpkovače TP 130 MOBIL tažná hřídel u štěpkovače TP 130 MOBIL Kapacita PTO Váha Pohon Varianty HxW mm Počet m³/hod kw(hp) RPM kg Typ užití/h* Tank ltr. Za traktor TP 130 PTO (25-60) x S vlastním pohonem 80 TP 130 MOBIL Benzin 5 24 TP 100 TP 130 TP 160 TP 200 TP 250 TP 230 TP 270 TP 280 TP PARK

9 (1) (2) (3) TP 160 Elegantní a výkonný štěpkovač s hydraulickým vstupem pro zpracování větví do průměru až 160 mm. Použitý hydraulický systém a 2 vodorovně ležící válce zajišťují silný a bezproblémový vstup dřeva do stroje. Štěpkovač TP 160 štěpkuje dřevo v úhlu 90 stupňů. Hlavní částí stroje jsou dva nože a dva protibřity. Štěpkování je velmi efektivní - kvalita štěpky je velmi vysoká. Nový design, větší kapacita a zlepšená obsluha činí z TP 160 atraktivní štěpkovač, který je důkazem toho, že i menší stroje lze používat k profesionálním účelům. TP 160 MOBIL dodáván s motorem Lombardini TP 160 TRACK na pásovém podvozku s motorem Lombardini (1): TP 160 PTO (2): TP 160 MOBILNÍ (3): TP 160 TRACK Standard u TP 160 Integrovaný hydraulický systém Dva nože Dva protibřity v Raex 400 Dva hydraulicky posuvné podávací válce Vysoce výkonný tlakový zdroj pro pohyb podávacích válců Otočný elevátor Stěrače jako zajištění proti akumulaci materiálu v podávacích válcích a v krytu disku Hydraulická regulace rychlosti válce a tudíž i velikosti štěpky Zámek rotoru k zajištění rotorového disku při výměně nožů Operační zařízení start/stop/ zpátečka u vstupních válců Spojovací hřídel u TP 160 PTO Systém kontroly tlaku TP PILOT u TP 160 MOBILE u TP 160 TRACK PARK Model Nože Velikost odřezků mm Kapacita PTO Váha Pohon Varianty HxW mm Počet m³/hod kw(hp) RPM kg Typ užití/h* Tank ltr. Traktor Na vozíku 80 km/h, 26 kw (35 hp), Lombardini Na pásech 26 kw (35hp), Lombardini TP 160 PTO (30-80) TP 160 MOBILNÍ x Diesel TP 160 TRACK TP 100 TP 130 TP 160 TP 200 TP 250 TP 230 TP 270 TP 280 TP 400 PARK 9

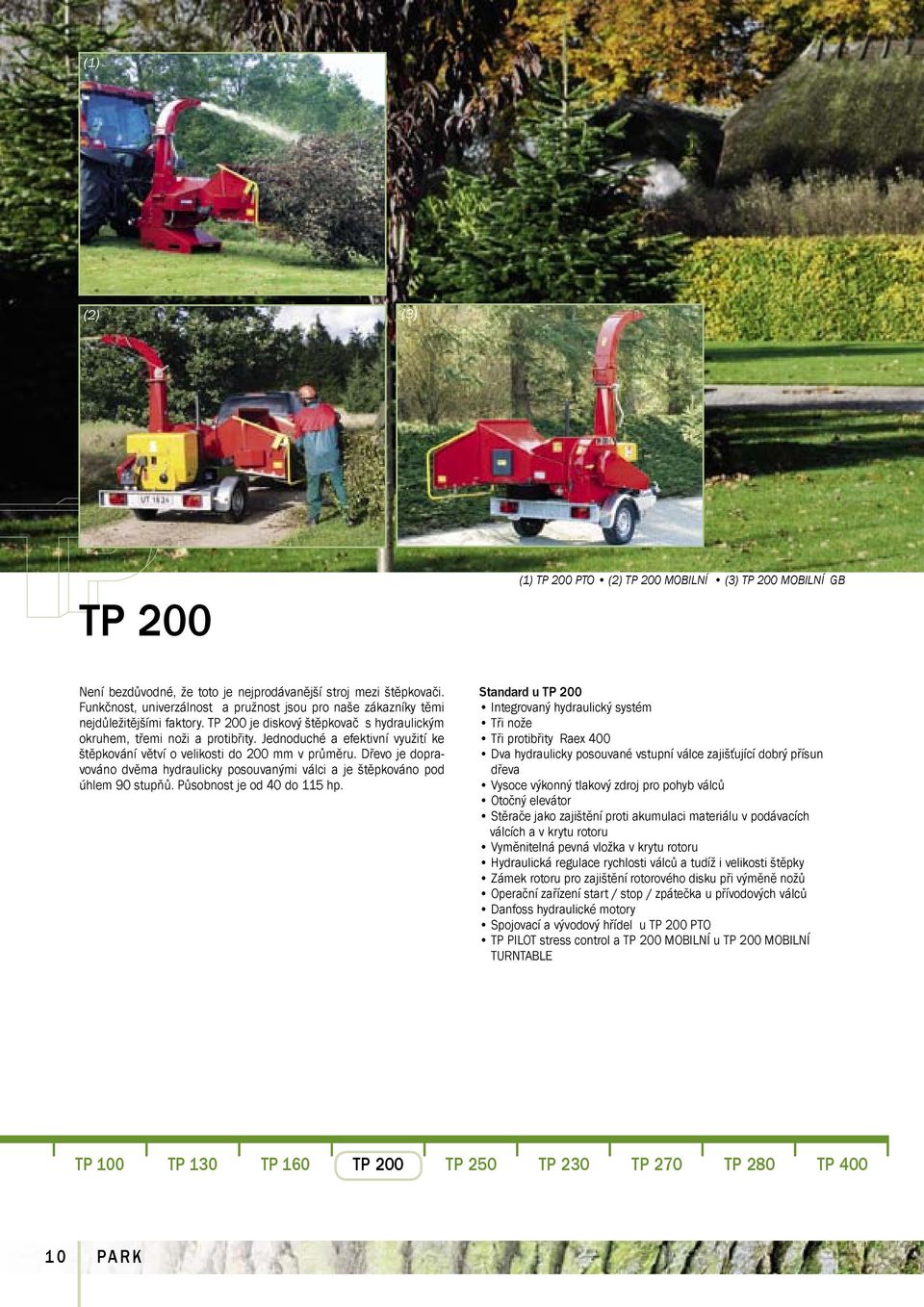

10 (1) (2) (3) TP 200 (1) TP 200 PTO (2) TP 200 MOBILNÍ (3) TP 200 MOBILNÍ GB Není bezdůvodné, že toto je nejprodávanější stroj mezi štěpkovači. Funkčnost, univerzálnost a pružnost jsou pro naše zákazníky těmi nejdůležitějšími faktory. TP 200 je diskový štěpkovač s hydraulickým okruhem, třemi noži a protibřity. Jednoduché a efektivní využití ke štěpkování větví o velikosti do 200 mm v průměru. Dřevo je dopravováno dvěma hydraulicky posouvanými válci a je štěpkováno pod úhlem 90 stupňů. Působnost je od 40 do 115 hp. Standard u TP 200 Integrovaný hydraulický systém Tři nože Tři protibřity Raex 400 Dva hydraulicky posouvané vstupní válce zajišťující dobrý přísun dřeva Vysoce výkonný tlakový zdroj pro pohyb válců Otočný elevátor Stěrače jako zajištění proti akumulaci materiálu v podávacích válcích a v krytu rotoru Vyměnitelná pevná vložka v krytu rotoru Hydraulická regulace rychlosti válců a tudíž i velikosti štěpky Zámek rotoru pro zajištění rotorového disku při výměně nožů Operační zařízení start / stop / zpátečka u přívodových válců Danfoss hydraulické motory Spojovací a vývodový hřídel u TP 200 PTO TP PILOT stress control a TP 200 MOBILNÍ u TP 200 MOBILNÍ TURNTABLE TP 100 TP 130 TP 160 TP 200 TP 250 TP 230 TP 270 TP 280 TP PARK

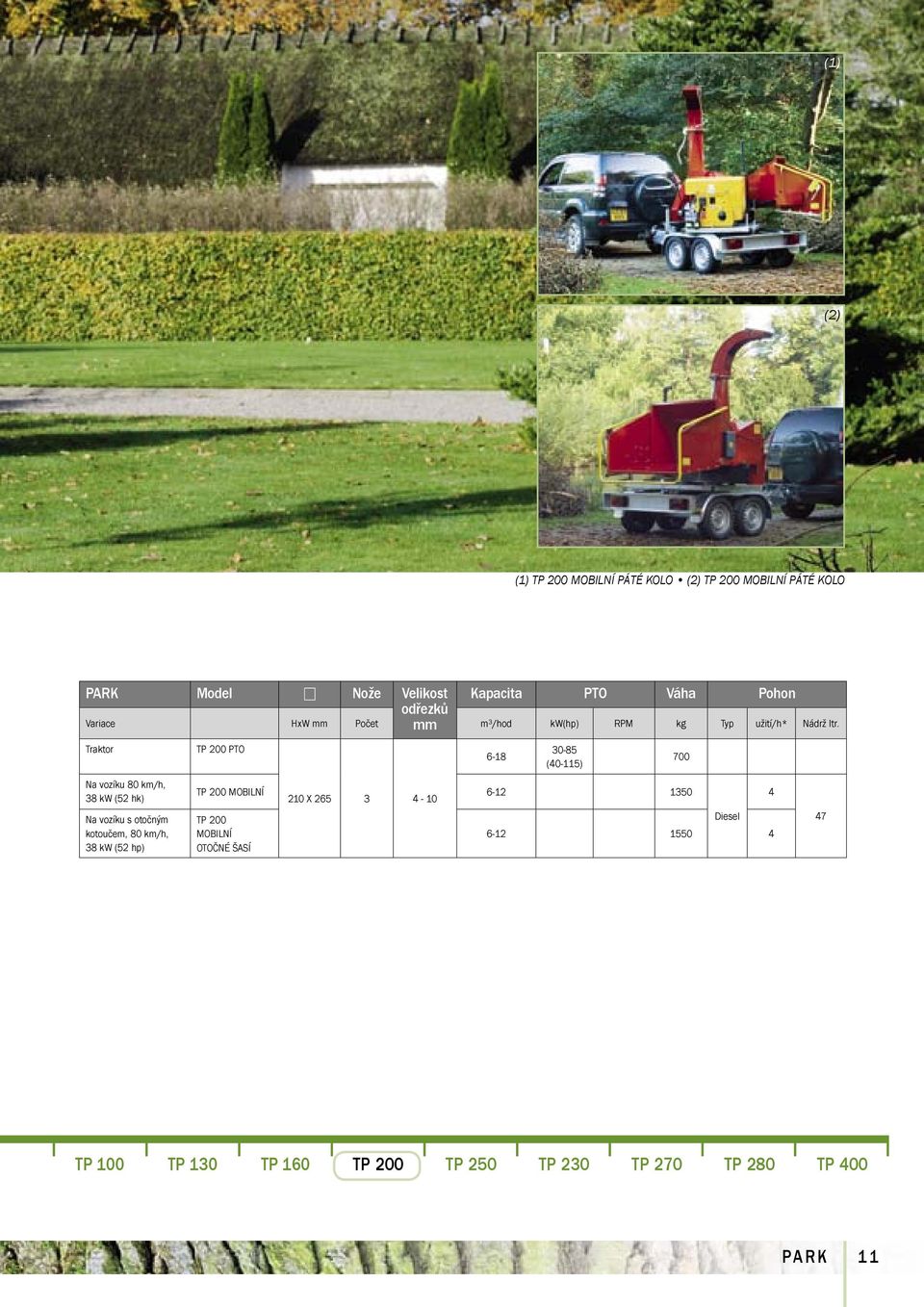

11 (1) (2) (1) TP 200 MOBILNÍ PÁTÉ KOLO (2) TP 200 MOBILNÍ PÁTÉ KOLO PARK Model Nože Velikost odřezků mm Kapacita PTO Váha Pohon Variace HxW mm Počet m³/hod kw(hp) RPM kg Typ užití/h* Nádrž ltr. Traktor Na vozíku 80 km/h, 38 kw (52 hk) Na vozíku s otočným kotoučem, 80 km/h, 38 kw (52 hp) TP 200 PTO (40-115) TP 200 MOBILNÍ TP 200 Diesel MOBILNÍ OTOČNÉ ŠASÍ TP 100 TP 130 TP 160 TP 200 TP 250 TP 230 TP 270 TP 280 TP 400 PARK 11

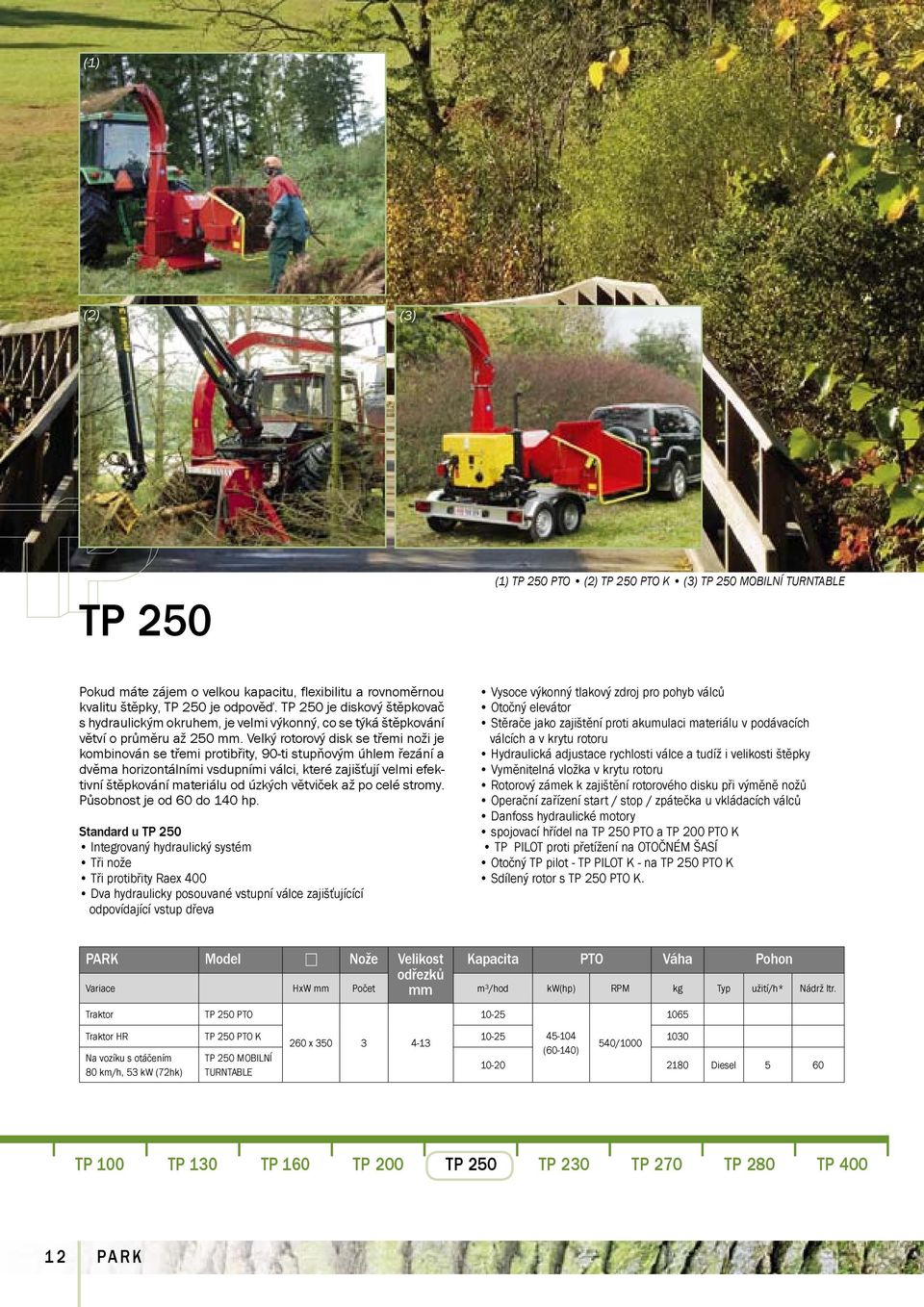

12 (1) (2) (3) TP 250 (1) TP 250 PTO (2) TP 250 PTO K (3) TP 250 MOBILNÍ TURNTABLE Pokud máte zájem o velkou kapacitu, flexibilitu a rovnoměrnou kvalitu štěpky, TP 250 je odpověď. TP 250 je diskový štěpkovač s hydraulickým okruhem, je velmi výkonný, co se týká štěpkování větví o průměru až 250 mm. Velký rotorový disk se třemi noži je kombinován se třemi protibřity, 90-ti stupňovým úhlem řezání a dvěma horizontálními vsdupními válci, které zajišťují velmi efektivní štěpkování materiálu od úzkých větviček až po celé stromy. Působnost je od 60 do 140 hp. Standard u TP 250 Integrovaný hydraulický systém Tři nože Tři protibřity Raex 400 Dva hydraulicky posouvané vstupní válce zajišťujícící odpovídající vstup dřeva Vysoce výkonný tlakový zdroj pro pohyb válců Otočný elevátor Stěrače jako zajištění proti akumulaci materiálu v podávacích válcích a v krytu rotoru Hydraulická adjustace rychlosti válce a tudíž i velikosti štěpky Vyměnitelná vložka v krytu rotoru Rotorový zámek k zajištění rotorového disku při výměně nožů Operační zařízení start / stop / zpátečka u vkládacích válců Danfoss hydraulické motory spojovací hřídel na TP 250 PTO a TP 200 PTO K TP PILOT proti přetížení na OTOČNÉM ŠASÍ Otočný TP pilot - TP PILOT K - na TP 250 PTO K Sdílený rotor s TP 250 PTO K. PARK Model Nože Velikost odřezků mm Kapacita PTO Váha Pohon Variace HxW mm Počet m³/hod kw(hp) RPM kg Typ užití/h* Nádrž ltr. Traktor TP 250 PTO Traktor HR TP 250 PTO K x /1000 (60-140) Na vozíku s otáčením TP 250 MOBILNÍ Diesel km/h, 53 kw (72hk) TURNTABLE TP 100 TP 130 TP 160 TP 200 TP 250 TP 230 TP 270 TP 280 TP PARK

13 TP 230 PTO K (2) (1) (4) (3) TP 230 (1) TP 230 PTO (2) TP 230 PTO (3) TP GREENLINE (4) TP 230 PTO w. TP NAVIJÀK Silný štěpkovač - se závěsem pro přívěs - ke štěpkování dřeva o velikosti až do 230 mm v průměru. Diskový štěpkovač na dřevo s hydraulickým okruhem a se vstupem v 90 stupňovém úhlu do strany. Vertikální silné vstupní válce a řezný úhel 45 stupňů úhlu disku a dřeva zajišťují aktivní a bezproblémové štěpkování i těch nejkřivějších kmenů. TP 230 je vhodným štěpkovačem pro výrobu energetické štěpky a také pokud ji chcete soustředit do odvozní soupravy. Současně tento stroj přináší řadu výhod, pokud materiál, který má být zpracován, leží kolmo u silnice nebo cesty. Působnost tohoto stroje je od 50 do 120 hp. TP GREENLINE Integrované řešení skládající se ze štěpkovače a sběrného kontejneru přičemž štěpkovač je agregován na tažnou hřídel vozu. Standard u TP 230 Integrovaný hydraulický systém Tři nože Tři lámací prsty A Tři protibřity Raex 400 Dva hydraulicky posouvané vstupní válce zajišťující dobrý vstup dřeva Dva vysoce výkonné tlakové zdroje pro pohyb válců Otočný elevátor Stěrače jako zajištění proti akumulaci materiálu v rotorovém krytu motoru Vyměnitelná vložka v krytu rotoru Hydraulická adjustace rychlosti válce Zámek rotoru k zajištění rotorového disku při výměně nožů Závěsné zařízení pro vozík Danfoss hydraulické motory TP NAVIJÁK Efektivní a jednoduché řešení, pokud je nutné přiblížit velký objem materiálu z lesa ke štěpkovači. LES Model Nože Odřezky mm Řezání úhel Kapacita PTO Vestavĕný naviják Variace HxW mm Počet m³/hod kw(hp) RPM kg Traktor TP 230 PTO (50-120) 540/ Váha TP 100 TP 130 TP 160 TP 200 TP 250 TP 230 TP 270 TP 280 TP 400 LES 13

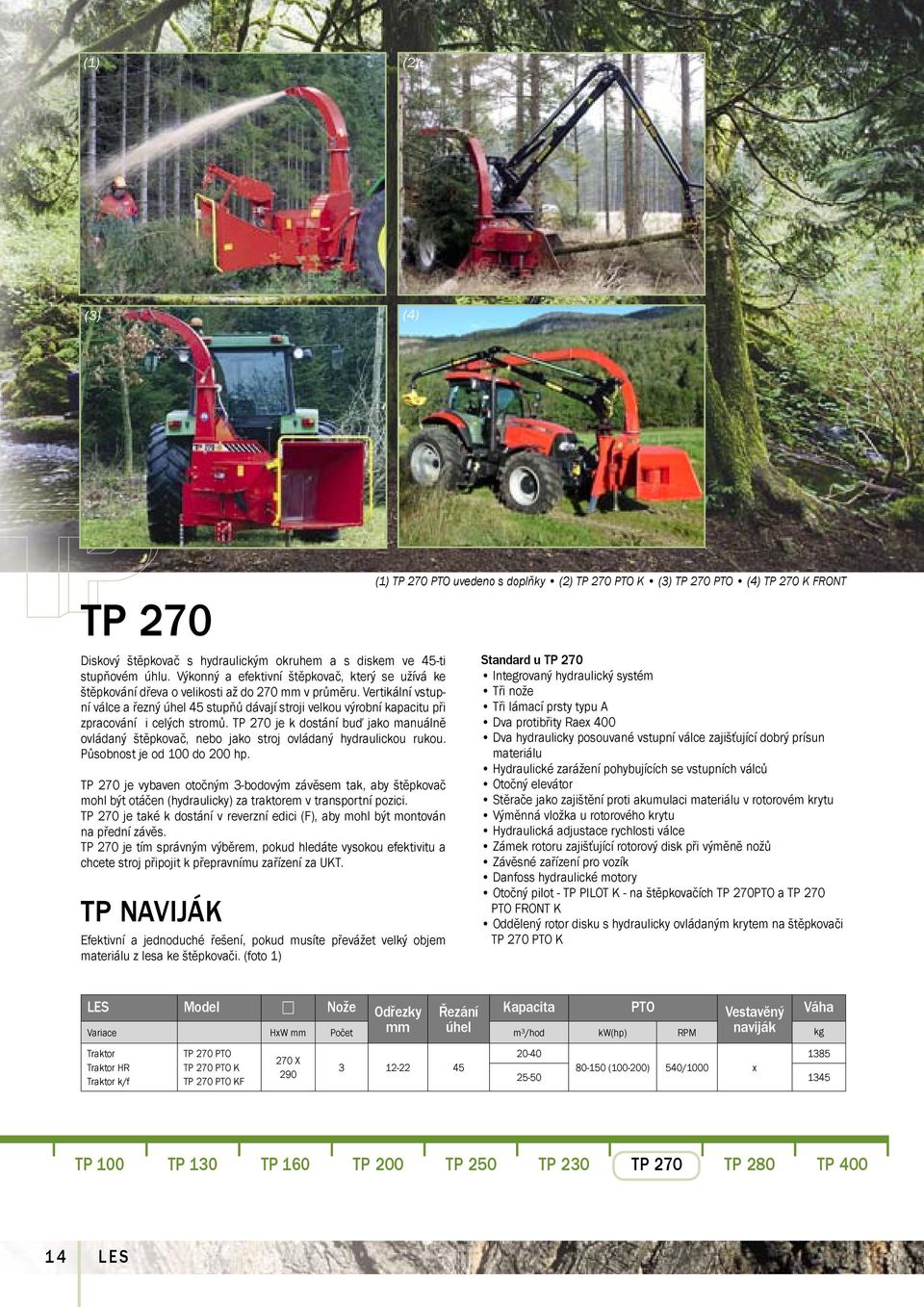

14 (1) (2) (3) (4) TP 270 Diskový štěpkovač s hydraulickým okruhem a s diskem ve 45-ti stupňovém úhlu. Výkonný a efektivní štěpkovač, který se užívá ke štěpkování dřeva o velikosti až do 270 mm v průměru. Vertikální vstupní válce a řezný úhel 45 stupňů dávají stroji velkou výrobní kapacitu při zpracování i celých stromů. TP 270 je k dostání buď jako manuálně ovládaný štěpkovač, nebo jako stroj ovládaný hydraulickou rukou. Působnost je od 100 do 200 hp. TP 270 je vybaven otočným 3-bodovým závěsem tak, aby štěpkovač mohl být otáčen (hydraulicky) za traktorem v transportní pozici. TP 270 je také k dostání v reverzní edici (F), aby mohl být montován na přední závěs. TP 270 je tím správným výběrem, pokud hledáte vysokou efektivitu a chcete stroj připojit k přepravnímu zařízení za UKT. TP NAVIJÁK Efektivní a jednoduché řešení, pokud musíte převážet velký objem materiálu z lesa ke štěpkovači. (foto 1) (1) TP 270 PTO uvedeno s doplňky (2) TP 270 PTO K (3) TP 270 PTO (4) TP 270 K FRONT Standard u TP 270 Integrovaný hydraulický systém Tři nože Tři lámací prsty typu A Dva protibřity Raex 400 Dva hydraulicky posouvané vstupní válce zajišťující dobrý prísun materiálu Hydraulické zarážení pohybujících se vstupních válců Otočný elevátor Stěrače jako zajištění proti akumulaci materiálu v rotorovém krytu Výměnná vložka u rotorového krytu Hydraulická adjustace rychlosti válce Zámek rotoru zajišťující rotorový disk při výměně nožů Závěsné zařízení pro vozík Danfoss hydraulické motory Otočný pilot - TP PILOT K - na štěpkovačích TP 270PTO a TP 270 PTO FRONT K Oddělený rotor disku s hydraulicky ovládaným krytem na štěpkovači TP 270 PTO K LES Model Nože Odřezky mm Řezání úhel Kapacita PTO Vestavĕný naviják Variace HxW mm Počet m³/hod kw(hp) RPM kg Traktor Traktor HR Traktor k/f TP 270 PTO TP 270 PTO K TP 270 PTO KF Váha ( ) 540/1000 x TP 100 TP 130 TP 160 TP 200 TP 250 TP 230 TP 270 TP 280 TP LES

15 (1) (2) (3) TP 280 TP 280 je silný a kompaktní štěpkovač, který je optimální pro profesionální lesnictví. Stroj je napojen na zadní 3-bodový závěs traktoru. Na přední závěs je umístěn kontejner. Dlouhý elevátor vyhazuje štěpku přes traktor přímo do tohoto kontejneru. Působnost je od 135 do 200 hp. Aby byl štěpkovač TP 280 plně využit, je nutné používat traktor, u kterého je možné sedadlo řidiče otáčet o 180 stupňů. S diskovým ústrojím umístěným paralelně ke směru provozu je TP 280 ideálním řešením pro těžbu dříví nebo zpracování probírky porostů a zbytků po těžbě. Profesionální nádech TP 280 vychází jak ze seznamu standardního vybavení, tak z vysoké kapacity výroby asi 50 m3 kvalitní štěpky za hodinu. Pokud hledáte vysokou kvalitu štěpky, například pro využití v kotlích a topenišťích, tento stroj je možné dovybavit lámacími prsty pro optimální homogenitu energetické štěpky. (1) TP 280 PTO K (2) Odřezky z TP 280 PTO K (3) TP 280 PTO K Standard u TP 280 Integrovaný hydraulický systém Tři nože protibřity Raex 400 Dva hydraulicky posouvané vstupní vkládací válce zajišťující vkládání dřeva Hydraulický válec pro rozvor přívodových válců řemenicový pohon mezi PTO a rotorem prodloužený elevátor vyhazovací zařízení přes traktor Stěrače jako zajištění proti akumulaci materiálu v rotorovém krytu Výměnná vložka u rotorového krytu disku Automatická regulace rychlosti přívodových válců s TP PILOT K Zámek rotoru zajišťující rotorový disk při výměně nožů Podpora HR Systém kontroly tlaku a přetížení TP PILOT K Danfoss hydraulický motor Štěpkovač TP 280 je dodáván se systémem kontroly tlaku typu TP PILOT K, kde uživatelé mohou ovládat systém přísunu dřeva a současně také monitorovat otáčky na rotoru a vstupních válcích. LES Model Nože Štěpka mm Řezání úhel Kapacita PTO Integrace HR Variace HxW mm počet m³/hod kw(hp) RPM kg Traktor HR TP 280 PTO K ( ) Váha TP 100 TP 130 TP 160 TP 200 TP 250 TP 230 TP 270 TP 280 TP 400 LINDDANA A S 15

16 (1) (2) (3) TP 400 TP 400 je optimální štěpkovač určený pro výrobu štěpky v oblasti profesionálního lesnictví. Má integrovanou nástavbu s HR a elevátor je umístěn paralelně se směrem provozu. Tento stroj je připojen na zadní 3-bodový závěs traktoru. Štěpkovač typu TP 400 je určen pro rychlé a efektivní zpracování dřeva o velikosti až do 400 mm v průměru. Působnost je od 200 do 400 hp. Vysoká profesionální úroveň štěpkovače TP 400 je zřejmá z jeho standardního vybavení, velké kapacity, která činí asi 100 m3 za hodinu a vysoké kvality štěpky, pokud se jedná především o kvalitu štěpky, například pro využití u kotelen. Tyto stroje mohou být vybaveny lámacími prsty, aby vznikla homogenní energetická štěpka. Podmínky pro udržbu u TP 400 kladou důraz na jednoduché odejmutí krytů stroje. Kryt rotoru lze otevřít hydraulickou pumpou, takže přístup k nožům je velmi rychlý a jednoduchý. (1) + (2) TP 400 PTO K (3) Odřezky z TP TP PILOT K Standard u TP 400 Integrovaný vysokotlakový hydraulický systém Čtyři nože (dvou-nožový rotor) Dva protibřity Raex 400 Dva hydraulicky posouvané vstupní válce zajišťující dobrý přívod Hydraulický válec pro rozvor přívodových válců Řemenicový pohon mezi PTO a rotorem Hydraulické napínání řemenů Elevátor/vyhazovací zařízení přes traktor Stěrače jako zajištění proti akumulaci materiálu v krytu rotoru Výměnná vložka krytu rotoru Dělený rotorový kryt s hydraulickým otevíráním Automatická regulace rychlosti válce s TP PILOT K Zámek rotoru k zajištění rotorového disku při výměně nožů Podpora HR Systém kontroly tlaku TP PILOT K Štěpkovač TP 400 je běžně dodáván se systémem kotroly pretízení typu TP PILOT K, kde uživatelé mohou ovládat přívodový hydraulický systém stroje a monitorovat otáčky na rotoru a na vstupních válcích, kromě toho mohou sledovat průběžnou teplotu hydraulického oleje. LES Model Nože Štěpka mm Řezání úhel Kapacita PTO Integrace HR.přípojka Varianty HxW mm Počet m³/hod kw(hp) RPM kg Váha Traktor HR TP 400 PTO K TP x ( ) 1000 Traktor HR COMPACT K ** při štěpkování tvrdého dřeva max. 25 mm TP 100 TP 130 TP 160 TP 200 TP 250 TP 230 TP 270 TP 280 TP LES

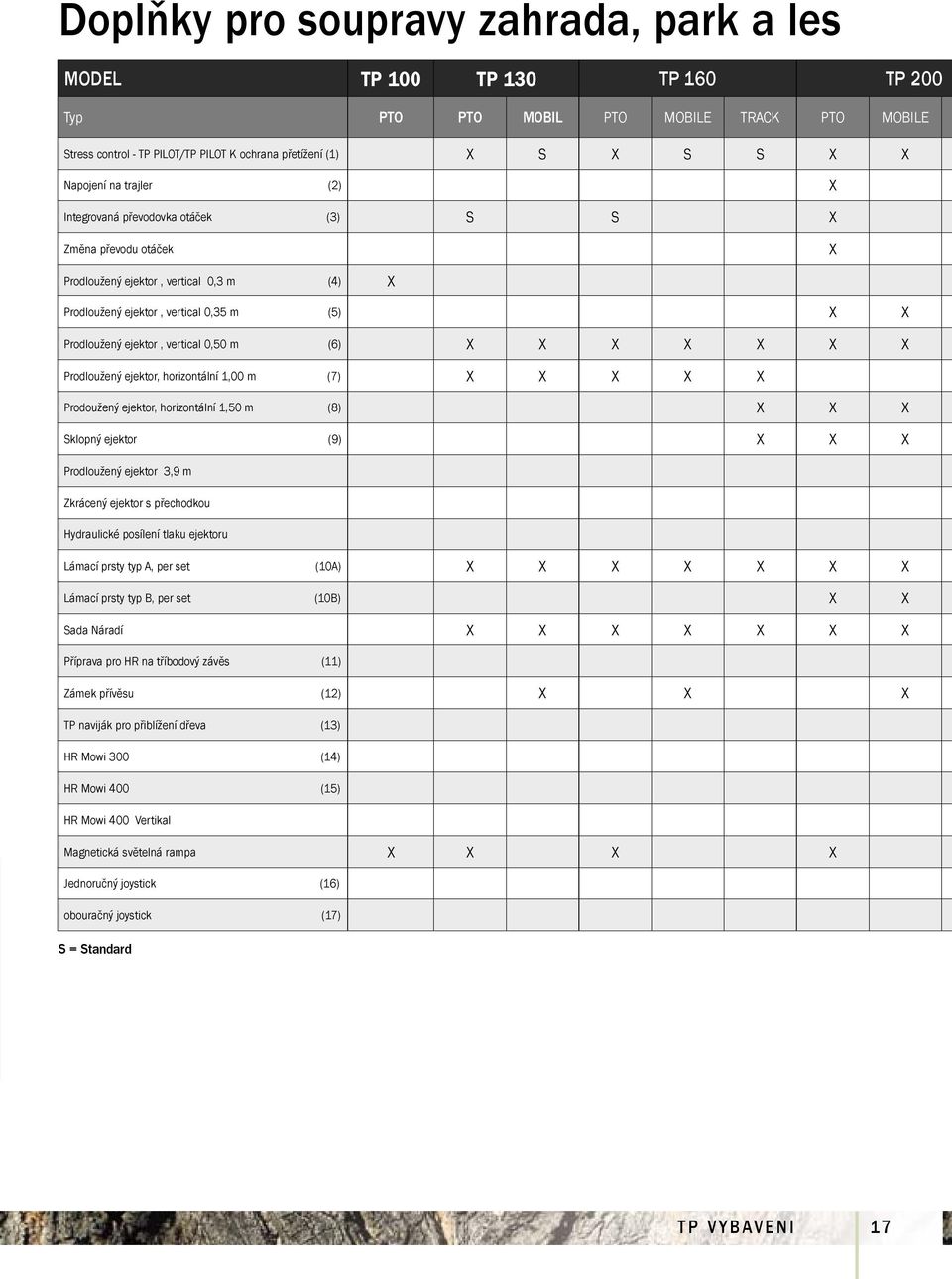

17 Doplňky pro soupravy zahrada, park a les MODEL TP 100 TP 130 TP 160 TP 200 Typ PTO PTO MOBIL PTO MOBILE TRACK PTO MOBILE Stress control - TP PILOT/TP PILOT K ochrana přetížení (1) S S S Napojení na trajler (2) Integrovaná převodovka otáček (3) S S Změna převodu otáček Prodloužený ejektor, vertical 0,3 m (4) Prodloužený ejektor, vertical 0,35 m (5) Prodloužený ejektor, vertical 0,50 m (6) Prodloužený ejektor, horizontální 1,00 m (7) Prodoužený ejektor, horizontální 1,50 m (8) Sklopný ejektor (9) Prodloužený ejektor 3,9 m Zkrácený ejektor s přechodkou Hydraulické posílení tlaku ejektoru Lámací prsty typ A, per set (10A) Lámací prsty typ B, per set (10B) Sada Náradí Příprava pro HR na tříbodový závěs (11) Zámek přívěsu (12) TP naviják pro přiblížení dřeva (13) HR Mowi 300 (14) HR Mowi 400 (15) HR Mowi 400 Vertikal Magnetická světelná rampa Jednoručný joystick (16) obouračný joystick (17) S = Standard TP vybav ENI 17

18 MOBILE TURNTAB. PTO TP 250 TP 230 TP 270 TP 280 TP 400 MOBIL TURNTAB. PTO K PTO PTO PTO K (FRONT) PTO K PTO K COMPACT K S S S S S S S S S S S TP vybav ENI 18

19 Doplňky (1) (2) (3) (4) (5) (6) (7) (8) (9) (10a) (11) (12) (10b) (13) (14) (15) (16) (17) 19 LINDDANA A S

20 ŠTĚPKOVAČE pro zahradu, park a les Linddana A/S Ølholm Bygade 70 DK-7160 Tørring Tlf Fax tp@linddana.dk Dovozce: Distributor: L.E.S. CR spol. s.r.o. Areál VÚLHM Jίloviště-Strnady Praha 5 Zbraslav Czech Republic Tel janauer@volny.cz Janauer@lescr.cz (CZ) Printed in Denmark by Rosendahls Podléhající změnám.
