1 VÝSTRUŽNÍKY

2 NC - strojní výstružníky Informace o produktu Ø > 4,0 mm s extrémně nerovnoměrnou roztečí se zuby v levé šroubovici tolerance: od Ø 0,98-5,03 mm: 0,000/+0,004 od Ø 5,97 -,05 mm: 0,000/+0,005 Výstružník v NC provedení, obdobn. DIN 8093 s válcovitou stopkou (h6) pro standardizované upnutí v hydraulickém upínacím pouzdře nebo v tepelném pouzdře. Kombinací výstružníku pro NC stroje a hydraulického upínacího pouzdra, příp. tepelného pouzdra dosáhnete nejvyšší přesnosti házivosti a procesní bezpečnosti při provedení lícování. Obj. č Norma Řezný materiál Monol. SK Skupina použití HM K Typ Směr vrtání pravý Tolerance průměru viz informace o produktu Rabatová skupina 154 l 4 h6 Z mm mm mm mm mm 0,980 4,000 50,00 22,00 6,00 3 0,990 4,000 50,00 22,00 6,00 3 1,000 4,000 50,00 22,00 6,00 3 1,0 4,000 50,00 22,00 6,00 3 1,0 4,000 50,00 22,00 6,00 3 1,0 4,000 50,00 22,00 9,00 3 1,480 4,000 50,00 22,00 9,00 3 1,490 4,000 50,00 22,00 9,00 3 1,500 4,000 50,00 22,00 9,00 3 1,5 4,000 50,00 22,00 9,00 3 1,5 4,000 50,00 22,00 9,00 3 1,5 4,000 50,00 22,00 9,00 3 1,980 4,000 50,00 22,00,00 4 1,990 4,000 50,00 22,00,00 4 2,000 4,000 50,00 22,00,00 4 2,0 4,000 50,00 22,00,00 4 2,0 4,000 50,00 22,00,00 4 2,0 4,000 50,00 22,00,00 4 2,480 4,000 60,00 32,00 4 2,490 4,000 60,00 32,00 4 2,500 4,000 60,00 32,00 4 2,5 4,000 60,00 32,00 4 2,5 4,000 60,00 32,00 4 2,5 4,000 60,00 32,00 4 2,970 4,000 64,00 36,00 17,00 6 2,980 4,000 64,00 36,00 17,00 6 2,990 4,000 64,00 36,00 17,00 6 3,000 4,000 64,00 36,00 17,00 6 3,0 4,000 64,00 36,00 17,00 6 3,0 4,000 64,00 36,00 17,00 6 3,0 4,000 64,00 36,00 17,00 6 3,970 4,000 77,00 45,00 21,00 6 3,980 4,000 77,00 45,00 21,00 6 3,990 4,000 77,00 45,00 21,00 6 4,000 4,000 77,00 45,00 21,00 6 4,0 4,000 77,00 45,00 21,00 6 Dodavatelnost bez povlaku ošetřený parou nitridovaný 86

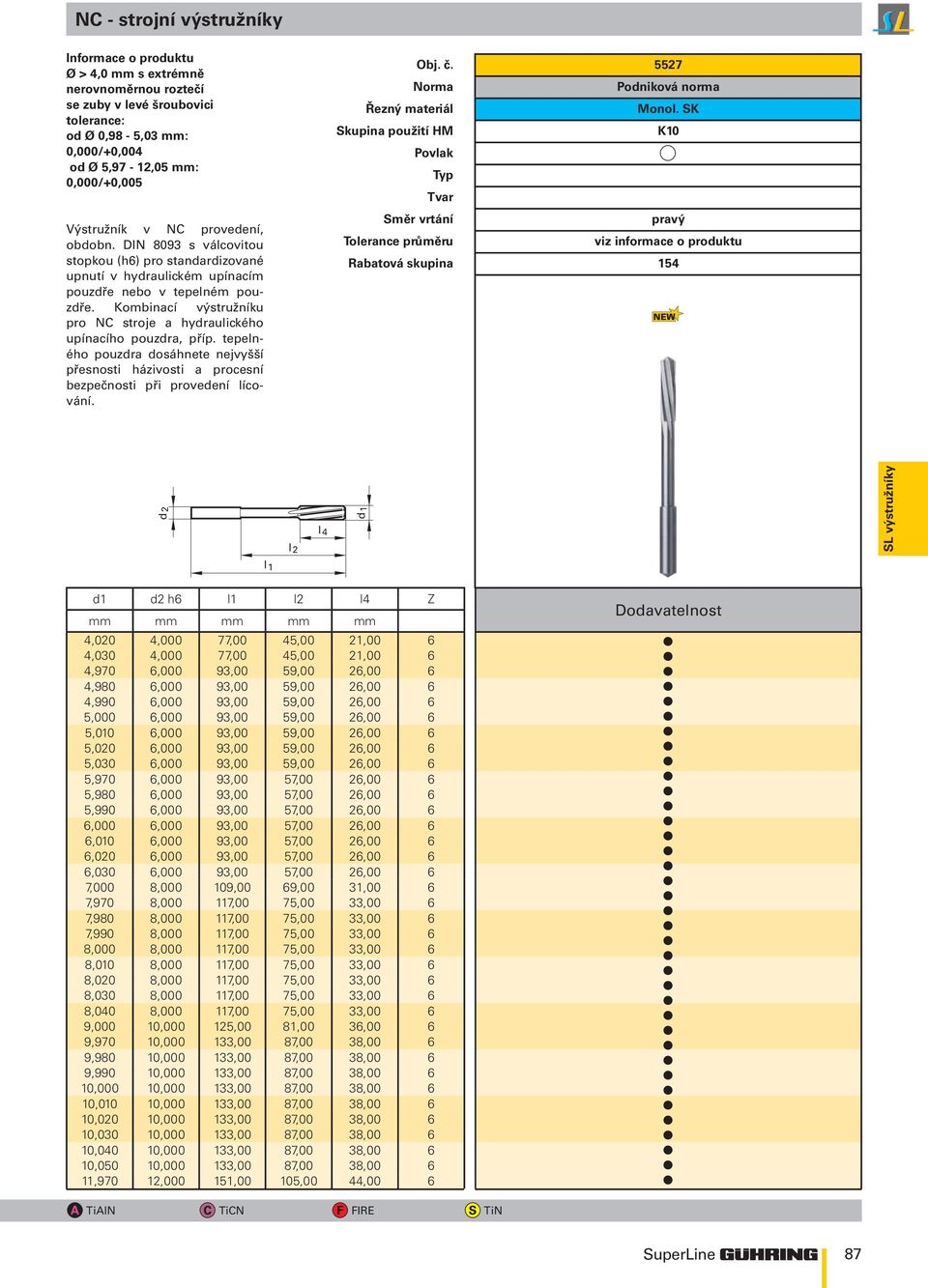

3 NC - strojní výstružníky Informace o produktu Ø > 4,0 mm s extrémně nerovnoměrnou roztečí se zuby v levé šroubovici tolerance: od Ø 0,98-5,03 mm: 0,000/+0,004 od Ø 5,97 -,05 mm: 0,000/+0,005 Výstružník v NC provedení, obdobn. DIN 8093 s válcovitou stopkou (h6) pro standardizované upnutí v hydraulickém upínacím pouzdře nebo v tepelném pouzdře. Kombinací výstružníku pro NC stroje a hydraulického upínacího pouzdra, příp. tepelného pouzdra dosáhnete nejvyšší přesnosti házivosti a procesní bezpečnosti při provedení lícování. Obj. č Norma Řezný materiál Monol. SK Skupina použití HM K Typ Směr vrtání pravý Tolerance průměru viz informace o produktu Rabatová skupina 154 l 4 h6 Z mm mm mm mm mm 4,0 4,000 77,00 45,00 21,00 6 4,0 4,000 77,00 45,00 21,00 6 4,970 6,000 93,00 59,00 26,00 6 4,980 6,000 93,00 59,00 26,00 6 4,990 6,000 93,00 59,00 26,00 6 5,000 6,000 93,00 59,00 26,00 6 5,0 6,000 93,00 59,00 26,00 6 5,0 6,000 93,00 59,00 26,00 6 5,0 6,000 93,00 59,00 26,00 6 5,970 6,000 93,00 57,00 26,00 6 5,980 6,000 93,00 57,00 26,00 6 5,990 6,000 93,00 57,00 26,00 6 6,000 6,000 93,00 57,00 26,00 6 6,0 6,000 93,00 57,00 26,00 6 6,0 6,000 93,00 57,00 26,00 6 6,0 6,000 93,00 57,00 26,00 6 7, ,00 69,00 31,00 6 7, ,00 75,00 33,00 6 7, ,00 75,00 33,00 6 7, ,00 75,00 33, ,00 75,00 33,00 6 8, ,00 75,00 33,00 6 8, ,00 75,00 33,00 6 8, ,00 75,00 33,00 6 8, ,00 75,00 33,00 6 9,000,000 5,00 81,00 36,00 6 9,970, ,00 87, ,980, ,00 87, ,990, ,00 87,00 3 6,000, ,00 87,00 3 6,0, ,00 87,00 3 6,0, ,00 87,00 3 6,0, ,00 87,00 3 6,040, ,00 87,00 3 6,050, ,00 87, ,970, ,00 5,00 44,00 6 Dodavatelnost TiAlN TiCN FIRE TiN 87

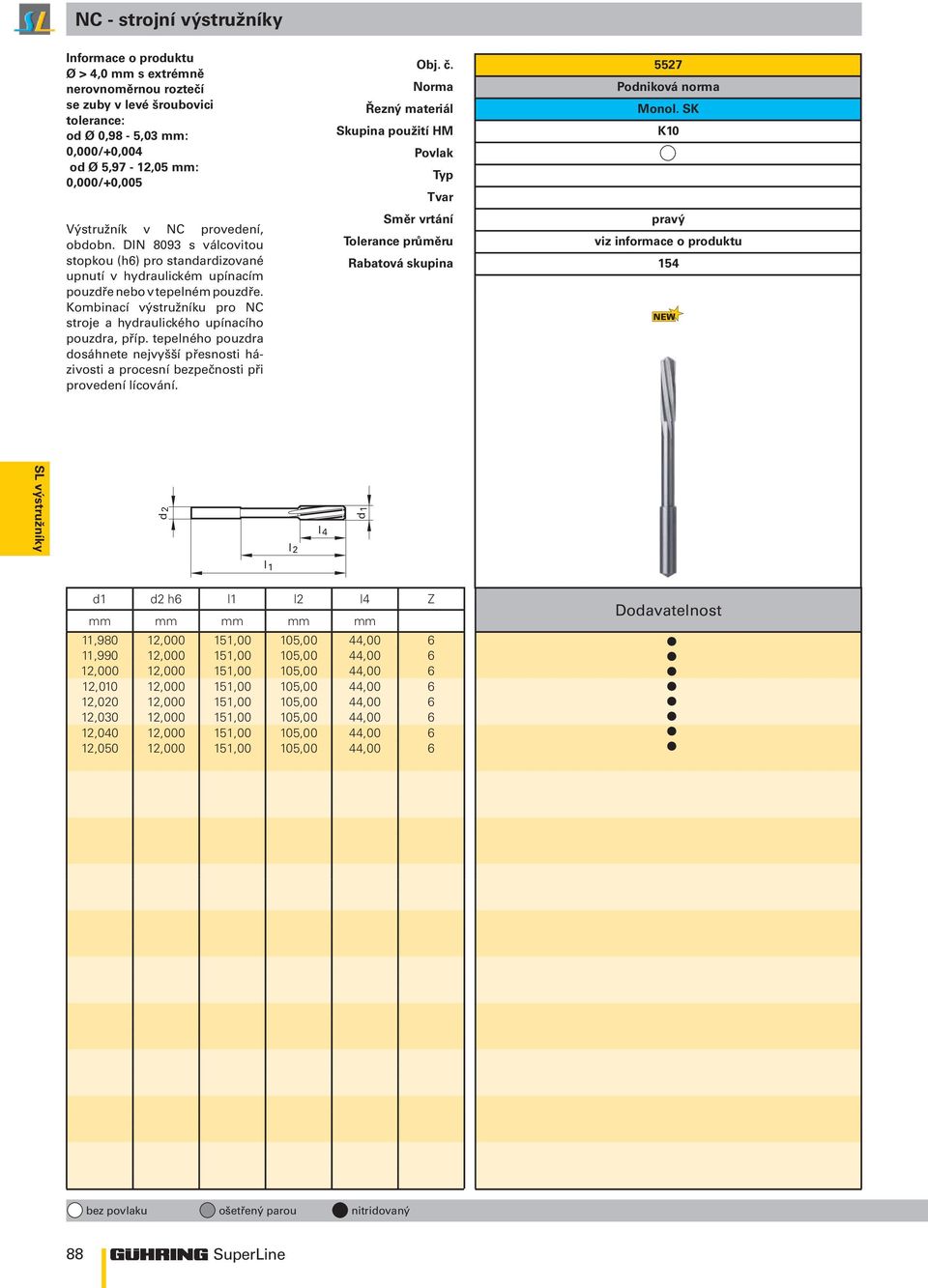

4 NC - strojní výstružníky Informace o produktu Ø > 4,0 mm s extrémně nerovnoměrnou roztečí se zuby v levé šroubovici tolerance: od Ø 0,98-5,03 mm: 0,000/+0,004 od Ø 5,97 -,05 mm: 0,000/+0,005 Výstružník v NC provedení, obdobn. DIN 8093 s válcovitou stopkou (h6) pro standardizované upnutí v hydraulickém upínacím pouzdře nebo v tepelném pouzdře. Kombinací výstružníku pro NC stroje a hydraulického upínacího pouzdra, příp. tepelného pouzdra dosáhnete nejvyšší přesnosti házivosti a procesní bezpečnosti při provedení lícování. Obj. č Norma Řezný materiál Monol. SK Skupina použití HM K Typ Směr vrtání pravý Tolerance průměru viz informace o produktu Rabatová skupina 154 l 4 h6 Z mm mm mm mm mm 11,980, ,00 5,00 44, ,990, ,00 5,00 44,00 6,000, ,00 5,00 44,00 6,0, ,00 5,00 44,00 6,0, ,00 5,00 44,00 6,0, ,00 5,00 44,00 6,040, ,00 5,00 44,00 6,050, ,00 5,00 44,00 6 Dodavatelnost bez povlaku ošetřený parou nitridovaný 88

5 NC-Výstružníky Tučně vytištěné kódy posuvu doporučujeme používat přednostně. Pro slepé díry s krátkým přechodem lícování volte přímo drážkované výstružníky. Obj. Č. Zyl. Skup. použití HM HM/K 5527 Nástroj Ø mm < 4,00 4,00 5,00 6,,00,50,00 25,00 31,50 40,00 50,00 > 50,00 0,080 0,0 0,0 0,5 0,160 0,0 0,0 0,250 0,315 0,400 0,400 0,500 0,6 0,800 Kód řady posuvu f (mm/u) 0,0 0,5 0,0 0,500 0,5 0,160 0,0 0,500 0,5 0,160 0,400 0,700 0,160 0,0 0,400 1,000 0,0 0,250 0,600 1,400 0,250 0,315 0,600 1,400 0,250 0,315 0,800 1,800 0,315 0,400 0,800 2,0 0,400 0,500 0,800 2,0 0,500 0,6 1,000 2,500 0,500 0,6 1,000 3,000 0,6 0,800 1,0 3,000 0,800 1,000 1,400 3,000 1,000 1,250 1,600 3,000 bez povlaku Chladicí prostředky v závislosti na obráběném materiálu: Emulze Olej Vzduch SL Výstružníky Skupina obráběného materiálu Příklady obráběných materiálů Tučně vytištěná čísla = č. obráběného mat. podle DIN EN 027 Pevnost N/mm 2 Tvrdost Chlazení v c m/min VR- Kód Běžná konstrukční ocel Automatová ocel Nelegovaná ocel k zušlechtění Legovaná ocel k zušlechtění Nelegovaná cementační ocel Legovaná cementační ocel Nitridační ocel Nástrojová ocel Rychlořezná ocel Pružinová ocel Nerezová ocel, sířená austenitická martenzitická Tvrzená ocel Speciální slitiny Litina Litina s globulárním grafitem a temperovaná litina Tvrzená litina Titan a titanové slitiny Hliník a hliníkové slitiny Hliníkové slitiny k tváření Hliníkové slévárenské slitiny % Si > % Si Slitiny magnézia Měď, nízkolegovaná Mosaz, křehká houževnatá Bronz, křehká Bronz, houževnatá Plasty, tvrditelné teplem tvárné teplem Plasty, zesílené aramidovým vláknem zesílené skleněným / uhlíkovým vláknem S5, StE P275N, P235GH, P265GH E295, E360, P500NH SMnPb, Mn S, S, SPb C22, CE C45, C45E C60, 1.21 C60E MnSi4, Cr2, Cr NiCr6, Cr4, CrMo C, 1.11 CE Cr NiCr, MnCr5, 1.64 CrMo CrAl CrMoV9, CrAlNi C75W, Cr6, CrMoV X2Cr, 1.83 X42Cr13, WCr6, X45NiCrMo S , S 6-5-2, CrV Si7, Cr3, CrV XCrS13, 1.44 XCrMoS17, 1.45 X6CrMoS17, X5CrNi, X6CrNiTi, 1.45 X6CrNiMoTi X17CrNi16-1, 1.42 X39CrMo17-1, X2CrMoTi 2 Nimonic, Inconel, Monel, Hastelloy EN-GJL-0... EN-GJL-0 (bisher GG... GG) EN-GJL EN-GJL-350 (bisher GG25... GG45) EN-GJMW-350-4, EN-GJMB-550-4, EN-GJS (bisher GTW35, GTS55, GGG50) EN-GJMB-700-2, EN-GJS (bisher GTW65, GTS70, GGG70) Ti99,5, 3. TiAl5Sn2,5, 3.24 TiCu TiAl6Zr5, 3.64 TiAl6V4, 3.84 TiAMo4Sn2,5, - TiAl8Mo1V Al99,5, AlMgSi1, AlMg AlMgSiPb, AlCuMg1, AlMg3Si, AlZnMgCu1, G-AlSi5Cu1, G-AlSi7Cu3, 3.25 G-AlSi G-AlSi, G-AlSiCu, - G-AlSiCuNiMg MgMn2, G-MgAl8Zn1, G-MgAl6Zn SE-Cu, 2. CuSn6, 2.96 G-CuSn5ZnPb CuZn39Pb2, CuZn39Pb3, 2.04 CuZn43Pb CuZn, CuZn33, CuZn37Pb0, CuSn7ZnPb, CuPb5Sn5, CuPbSn CuNiZn19Pb CuAl5, CuAl9Mn, 2.50 CuSn CuA1Ni, 2.47 CuBe2 Bakelit, Resopal, Pertinax, Moltopren Plexiglas, Hostalen, Novodur, Makralon Kevlar GFK/CFK 500 > HB HRC >48-60 HRC 240 HB <0 HB 240 HB <0 HB 350 HB > TiAlN TiCN FIRE TiN 89

6 SL program ostření a povlakování SL servis ostření SL vrtací nástroje VHM-vrtáky Racio RT 0 VHM-vrtáky Racio RT 150 VHM-vrtáky Racio FT 0 VHM-šroubovitý vrtáky Typ N VHM-NC-výstružníky Zaříznutí Zaříznutí + rovinné broušení Průměr Dodavatelnost Dodavatelnost Dodavatelnost Dodavatelnost Dodavatelnost Dodavatelnost 6,00,00,00,00,00,00 SL servis ostření SL frézovací nástroje VHM-dlabací drážkovací frézy VHM-stopkové frézy až 2 břity > 2 břity až 4 břity až 6 břity Průměr Dodavatelnost Dodavatelnost Dodavatelnost Dodavatelnost 6,00,00,00,00,00,00 Nové čelo Příplatek 50% Příplatek 50% Rohový rádius Příplatek 50% Příplatek 50% Plný rádius Příplatek 0% SL servis dodatečného povlakování Všechny SL nástroje ování Průměr Dodavatelnost Dodavatelnost 6,00,00,00,00,00,00 bez povlaku ošetřený parou nitridovaný 90

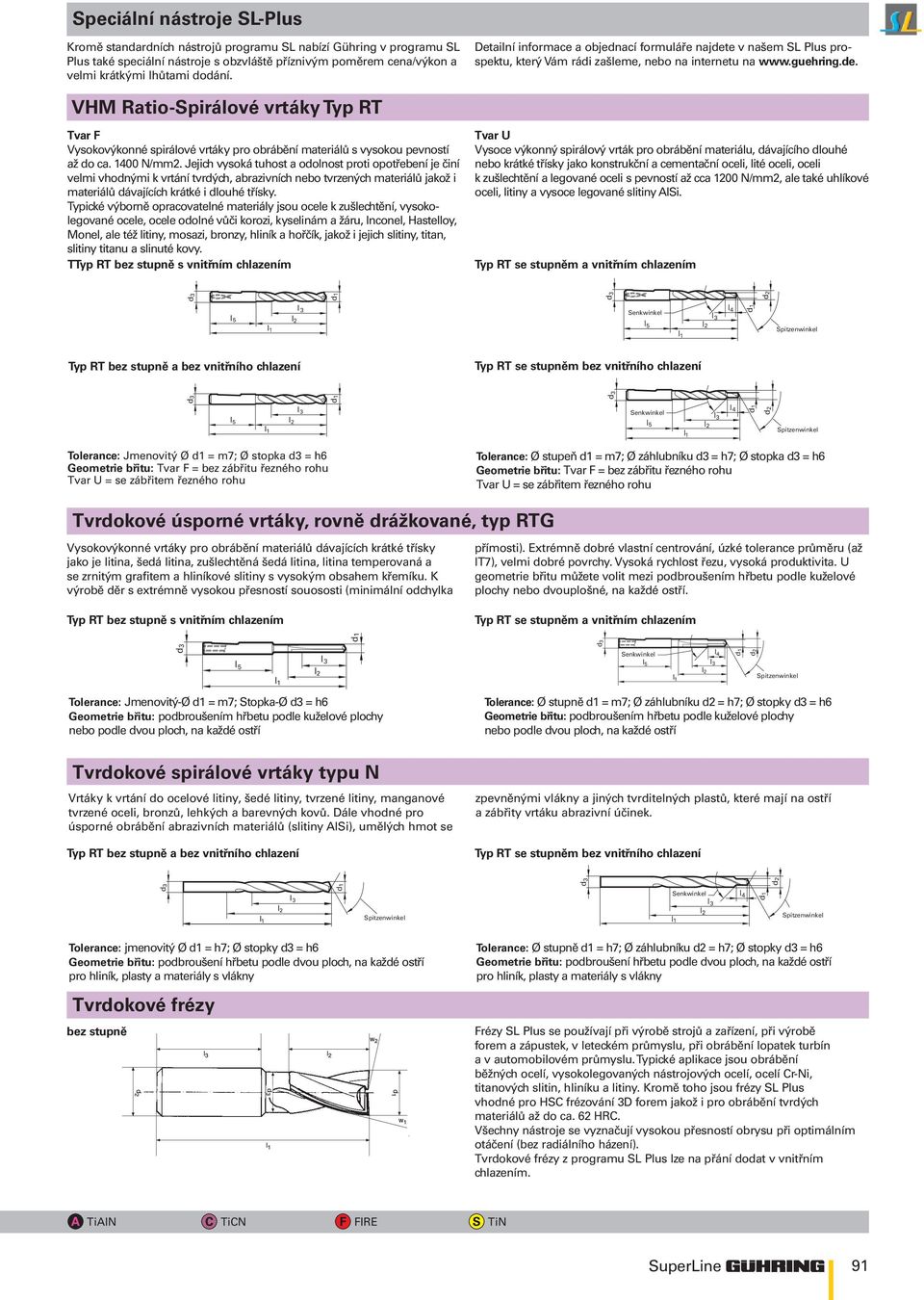

7 Speciální nástroje SL-Plus Kromě standardních nástrojů programu SL nabízí Gühring v programu SL Plus také speciální nástroje s obzvláště příznivým poměrem cena/výkon a velmi krátkými lhůtami dodání. Detailní informace a objednací formuláře najdete v našem SL Plus prospektu, který Vám rádi zašleme, nebo na internetu na VHM Ratio-Spirálové vrtáky Typ RT F Vysokovýkonné spirálové vrtáky pro obrábění materiálů s vysokou pevností až do ca. 00 N/mm2. Jejich vysoká tuhost a odolnost proti opotřebení je činí velmi vhodnými k vrtání tvrdých, abrazivních nebo tvrzených materiálů jakož i materiálů dávajících krátké i dlouhé třísky. Typické výborně opracovatelné materiály jsou ocele k zušlechtění, vysokolegované ocele, ocele odolné vůči korozi, kyselinám a žáru, Inconel, Hastelloy, Monel, ale též litiny, mosazi, bronzy, hliník a hořčík, jakož i jejich slitiny, titan, slitiny titanu a slinuté kovy. TTyp RT bez stupně s vnitřním chlazením U Vysoce výkonný spirálový vrták pro obrábění materiálu, dávajícího dlouhé nebo krátké třísky jako konstrukční a cementační oceli, lité oceli, oceli k zušlechtění a legované oceli s pevností až cca N/mm2, ale také uhlíkové oceli, litiny a vysoce legované slitiny AlSi. Typ RT se stupněm a vnitřním chlazením l 3 l5 Typ RT bez stupně a bez vnitřního chlazení Typ RT se stupněm bez vnitřního chlazení Tolerance: Jmenovitý Ø = m7; Ø stopka = h6 Geometrie břitu: F = bez zábřitu řezného rohu U = se zábřitem řezného rohu Tolerance: Ø stupeň = m7; Ø záhlubníku = h7; Ø stopka = h6 Geometrie břitu: F = bez zábřitu řezného rohu U = se zábřitem řezného rohu Tvrdokové úsporné vrtáky, rovně drážkované, typ RTG Vysokovýkonné vrtáky pro obrábění materiálů dávajících krátké třísky jako je litina, šedá litina, zušlechtěná šedá litina, litina temperovaná a se zrnitým grafitem a hliníkové slitiny s vysokým obsahem křemíku. K výrobě děr s extrémně vysokou přesností souososti (minimální odchylka Typ RT bez stupně s vnitřním chlazením přímosti). Extrémně dobré vlastní centrování, úzké tolerance průměru (až IT7), velmi dobré povrchy. Vysoká rychlost řezu, vysoká produktivita. U geometrie břitu můžete volit mezi podbroušením hřbetu podle kuželové plochy nebo dvouplošné, na každé ostří. Typ RT se stupněm a vnitřním chlazením l 3 Tolerance: Jmenovitý-Ø = m7; Stopka-Ø = h6 Geometrie břitu: podbroušením hřbetu podle kuželové plochy nebo podle dvou ploch, na každé ostří l5 Tolerance: Ø stupně = m7; Ø záhlubníku = h7; Ø stopky = h6 Geometrie břitu: podbroušením hřbetu podle kuželové plochy nebo podle dvou ploch, na každé ostří Tvrdokové spirálové vrtáky typu N Vrtáky k vrtání do ocelové litiny, šedé litiny, tvrzené litiny, manganové tvrzené oceli, bronzů, lehkých a barevných kovů. Dále vhodné pro úsporné obrábění abrazivních materiálů (slitiny AISi), umělých hmot se Typ RT bez stupně a bez vnitřního chlazení zpevněnými vlákny a jiných tvrditelných plastů, které mají na ostří a zábřity vrtáku abrazivní účinek. Typ RT se stupněm bez vnitřního chlazení l 3 Tolerance: jmenovitý Ø = h7; Ø stopky = h6 Geometrie břitu: podbroušení hřbetu podle dvou ploch, na každé ostří pro hliník, plasty a materiály s vlákny Tvrdokové frézy bez stupně Tolerance: Ø stupně = h7; Ø záhlubníku = h7; Ø stopky = h6 Geometrie břitu: podbroušení hřbetu podle dvou ploch, na každé ostří pro hliník, plasty a materiály s vlákny Frézy SL Plus se používají při výrobě strojů a zařízení, při výrobě forem a zápustek, v leteckém průmyslu, při obrábění lopatek turbín a v automobilovém průmyslu. Typické aplikace jsou obrábění běžných ocelí, vysokolegovaných nástrojových ocelí, ocelí Cr-Ni, titanových slitin, hliníku a litiny. Kromě toho jsou frézy SL Plus vhodné pro HSC frézování 3D forem jakož i pro obrábění tvrdých materiálů až do ca. 62 HRC. Všechny nástroje se vyznačují vysokou přesností obrysu při optimálním otáčení (bez radiálního házení). Tvrdokové frézy z programu SL Plus lze na přání dodat v vnitřním chlazením. TiAlN TiCN FIRE TiN 91
