1 NEW VBD vrták Kub 100 říjen 2018 TEAM CUTTING TOOLS Ceratizit je vyspělá engineeringová skupina specializující se na nástrojové technologie a tvrdé materiály. Tooling the Future

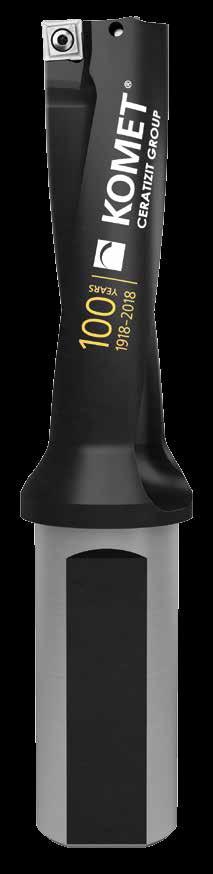

2 VBD vrták KUB 100 Vysoce výkonný univerzální vrták pro dosažení maximální produktivity a spolehlivosti Ke 100letému výročí založení společnosti KOMET došlo ke spojení klíčových kompetencí dvou globálních specialistů s vedoucím postavením na mezinárodním trhu společností CERATIZIT a KOMET. Výsledek jejich společného projektu: Vrták s vyměnitelnými destičkami KUB 100 = vysoce výkonný vrták, který dosahuje špičkových výsledků při obrábění nejrůznějších materiálů. S ohledem na požadovanou kvalitu, manipulaci, výkon i spolehlivost představuje vrták KUB 100 důležitý milník v oblasti technologie vrtání. Základ úspěchu: Perfektní propojení kompetencí v oblasti technologie práškové metalurgie, nejnovější techniky povlakování a inovativního designu nástrojů. Na základním tělesu jsou nápadné, asymetricky uspořádané kanálky určené pro optimální odvádění třísek. Extrémní tuhost vrtáku připouští pouze minimální výchylky a umožňuje tak absorpci vysokých sil působících v příčném směru. Inovativní tvar řezné hrany vyměnitelné břitové destičky v kombinaci s moderní geometrií utvařeče třísky garantují optimální kontrolu třísky při vrtání obrobků z nejrůznějších materiálů. Specifická vlastnost: Vrták KUB 100 se osazuje pouze jednou sortou v pouze jedné geometrii vyměnitelné břitové destičky. Tím se sníží logistická náročnost i náklady na skladování. Shrnutí: Vrták KUB 100 představuje s ohledem na výkon, manipulaci, procesní spolehlivost a účinnost technologickou špičku mezi vrtáky s vyměnitelnými břitovými destičkami.

3 Inovativní geometrie vyměnitelné břitové destičky Povlak PVD pouze jedna jediná vyměnitelná břitová destička určená pro montáž uvnitř i vně geometrie vyměnitelné břitové destičky s krokem pro vedené a kontrolované vrtání optimální utváření třísky povlak PVD pro veškeré materiály zvlášť vhodný pro ocel a nerezavějící ocel povlak CVD pro litinu a vysoké řezné rychlosti až o 30% delší životnost oproti tradičním vrtákům s vyměnitelnými destičkami Povlak CVD Chytře dimenzované základní těleso velké, asymetricky uspořádané kanálky pro optimální odvádění třísek extrémně tuhé základní těleso garantuje minimální vychýlení a absorpci vysokých sil působících v příčném směru konstantní odtlačování pro téměř identické tolerance vrtání u všech materiálů vynikající kvalita povrchu bez zpětných rýh až o 20% vyšší řezné parametry a hodnoty posuvu při extrémním obrábění, jako je provrtávání svazků, vrtání na hraně, ostrém rohu nebo na svaru, popř. zvlněné ploše

4 VBD vrták KUB 100 Rozsah dodávky: Vrták s vyměnitelnými destičkami vč. upínacích šroubů 3xD l4 d1 d2 d3 l3 l1 2B Označení d1 d3 d2 l1 l3 l4 Vyměnitelná Artikl č. DC DF DCONMS OAL LU LPR destička mm mm mm mm mm mm KUB-100.3D.140.R.04-C20 14, SONT KUB-100.3D.150.R.04-C20 15, SONT KUB-100.3D.160.R.05-C20 16, SONT KUB-100.3D.165.R.05-C20 16, SONT KUB-100.3D.170.R.05-C20 17, SONT KUB-100.3D.175.R.05-C25 17, SONT KUB-100.3D.180.R.06-C25 18, SONT KUB-100.3D.185.R.06-C25 18, SONT KUB-100.3D.190.R.06-C25 19, SONT KUB-100.3D.195.R.06-C25 19, SONT KUB-100.3D.200.R.06-C25 20, SONT KUB-100.3D.210.R.07-C25 21, SONT KUB-100.3D.220.R.07-C25 22, SONT KUB-100.3D.230.R.07-C25 23, SONT KUB-100.3D.240.R.08-C32 24, SONT KUB-100.3D.250.R.08-C32 25, SONT KUB-100.3D.260.R.08-C32 26, SONT KUB-100.3D.270.R.08-C32 27, SONT Klíč D Upínací šroub Y7 2A/28 Náhradní díly Artikl č. Artikl č. Velikost Velikost d ,5 T06 - IP M2x4,3 - IP T07 - IP M2,2x5 - IP T08 - IP M2,5x6 - IP

5 Vyměnitelná destička SONT -M30 CTCP420 -M30 CTPP430 d d1 -M30 DCX1420 -M30 CCN1430 l r 8 s SONT 04../05../06../07../08.. SONT SONT 1A/08 1A/08 Označení d d1 I s r Artikl č. Artikl č. IC D1 L S RE mm mm mm mm mm SONT ,6 2,25 4,2 2,10 0, SONT ,3 2,25 4,8 2,30 0, SONT ,9 2,50 5,5 2,50 0, SONT ,5 2,50 6,1 2,90 0, SONT ,7 2,90 7,3 3,30 0, Ocel Nerezová ocel Litina Neželezné kovy Žáruvzdorné slitiny Kalené materiály

6 Příklady materiálů k tabulkám řezných parametrů Index Materiál Pevnost N/mm² HB / HRC Číslo Označení Číslo Označení Číslo Označení P M K N S H Stavební ocel < 800 N/mm St St St 60-2 Automatová ocel < 800 N/mm SMnPb S SPb 2 Cementační ocel, nelegovaná < 800 N/mm C Mn Ck 15 Cementační ocel, legovaná < 1000 N/mm MnCr Cr CrNi 6 Ocel k zušlechťování, nelegovaná < 850 N/mm C Ck C 55 Ocel k zušlechťování, nelegovaná < 1000 N/mm C Ck C 50 Ocel k zušlechťování, legovaná < 800 N/mm MnSi Cr CrMo 4 Ocel k zušlechťování, legovaná < 1300 N/mm NiCr Cr CrMo 4 Ocelolitina < 850 N/mm G-X 260 Cr GS-20 NiCrMo GS-34 CrNiMo 6 Nitridační ocel < 1000 N/mm CrAl AlMo CrAlMo 7 Nitridační ocel < 1200 N/mm CrMo CrMoV CrAlNi 7 Ložisková ocel < 1200 N/mm Cr6 (W3) X 192 CrMo CrMn 6 Pružinová ocel < 1200 N/mm Si Cr CrMoV 4 Rychlořezná ocel < 1300 N/mm S S PMHS ; ASP30 Nástrojová ocel pro práci zastudena < 1300 N/mm CrMnMoS X 155 CrVMo X36 CrMo 16 Nástrojová ocel pro práci za tepla < 1300 N/mm X 38 CrMoV X 30 WCrV NiCrMov 7 7 Ocelolitina, nerezavějící sířená < 850 N/mm G-X 4 CrNi G-X 20 Cr G-X 8 CrNi 12 Nerezavějící ocel, feritická < 750 N/mm X 3 CrTi X 105 CrCoMo X 6 Cr 17 Nerezavějící ocel, martenzitická < 900 N/mm X 46 Cr X 50 CrMoV X 2 CrMoSiS Nerezavějící ocel, feritická / martenzitická <1100 N/mm X 3CrNi X 30 Cr X 14 CrMoS 17 Nerezavějící ocel, austenitická / feritická < 850 N/mm X 8 CrNiMo X 20 CrNiSi X 2 CrNiMoN Nerezavějící ocel, austenitická < 750 N/mm X 5 CrNi X 6 CrNiMoTi X 3 CrNiMo Žáruvzdorná ocel < 1100 N/mm X 80 CrNiSi X 10 NiCrAlTi X 10 NiCrAlTi Šedá litina s lamelovým grafitem N/mm GG GG-25 Šedá litina s lamelovým grafitem N/mm GG GG-45 Šedá litina s kuličkovým grafitem N/mm GGG GGG-50 Šedá litina s kuličkovým grafitem N/mm GGG GGG-80 Temperovaná litina, bílá N/mm GTW GTW-45 Temperovaná litina, bílá N/mm GTW GTW-65 Temperovaná litina, černá N/mm GTS GTS-45 Temperovaná litina, černá N/mm GTS GTS-70 Hliník (nelegovaný, nízkolegovaný) < 350 N/mm Al99, Al99,9Mg0, E-Al H Slitiny hliníku < 0,5 % Si < 500 N/mm AlMn AlCuMg AlMg1 Slitiny hliníku 0,5 10 % Si < 400 N/mm AlMgSi G-AlSi9Mg G-AlSi5Cu1Mg Slitiny hliníku % Si < 400 N/mm G-AlSi G-AlSi12(Cu) Slitiny hliníku > 15 % Si < 400 N/mm 2 G-AlSi17Cu4 G-AlSi25CuNiMg G-AlSi21CuNiMg Měď (nelegovaná, nízkolegovaná) < 350 N/mm E-Cu SF-Cu CuSl2Mn Měď tvárné slitiny < 700 N/mm CuZn0, CuPb1P CuMn5 Měď speciální slitiny < 200 HB CuAl CuSi3Mn Ampco 8-16 Měď speciální slitiny < 300 HB CuAl11Ni6Fe5 Ampco18-26 Měď speciální slitiny > 300 HB CuBe2F125 Ampco M-4 Mosaz křehká, bronz, červená mosaz < 600 N/mm CuZn36Pb1, CuZn39Pb2 (Ms58) CuZn44Pb2 Mosaz houževnatá < 600 N/mm CuZn36 (Ms63) CuCrZr CuSn6Zn6 Termoplasty PP Hostalen PVC Makrolon, Novodur Duroplasty Ferrozell, Bakelit Pertinax Resopal Plasty vyztužené vlákny GFK* CFK** AFK*** Hořčík a slitiny hořčíku < 850 N/mm MgMn MgAl6Zn MgAl8Zn1 Grafit R8500X R8650 Technograph 15 Wolfram a wolframové slitiny W-NiFe (Densimet W) W-Cu80/20 W93NiFe (DENAL) Molybden a slitiny molybdenu Mo, Mo-50Re TZC, TZM MHC, ODS Čistý nikl Ni99, Ni99, LC-Ni99 Slitiny niklu Ni36 (Invar) Ni Ni49 Slitiny niklu < 850 N/mm NiCu30Fe NiCu30Al NiCr21Mo Slitiny niklu a molybdenu NiMo29Cr NiMo NiMo16Cr15W Slitiny niklu a chromu < 1300 N/mm SG-NiMo16Cr16W NiFe33Cr25Co NiCr15Fe Slitiny kobaltu a chromu < 1300 N/mm CoCr20Ni15Mo CoCr20W15Ni CoCr20NiW Žáruvzdorné slitiny < 1300 N/mm X 45 CrSi X 80 CrNiSi X5 NiCrTi 2615 Slitiny niklu a kobaltu (chromu) < 1400 N/mm SG-NiCr20Nb, Inconel NiCr23Fe, Inconel SG-NiCr19NbMoTi Čistý titan < 900 N/mm Ti99, Ti99, Ti99,5 Slitiny titanu < 700 N/mm TiAl5Sn TiAl6V6Sn TiCu2 Slitiny titanu < 1200 N/mm TiAl5V TiAl6Sn2Zr4Mo TiAl6Zr5 Kalená ocel < 45 HRC HRC HRC HRC HRC *vyztužené skelným vláknem **vyztužené uhlíkovým vláknem ***vyztužené aramidovým vláknem

7 Orientační řezné parametry pro vrták s vyměnitelnými destičkami KUB 100-3xD 3xD CTCP420 CTPP430 Ø Ø 16 17,5 Ø Ø Ø Index (DCX1420) (CCN1430) mm mm mm mm mm v c v m/min f v mm/ot ,04 0,16 0,04 0,17 0,05 0,18 0,06 0,20 0,07 0, ,04 0,16 0,04 0,17 0,05 0,18 0,06 0,20 0,07 0, ,04 0,16 0,04 0,17 0,05 0,18 0,06 0,20 0,07 0, ,04 0,13 0,04 0,14 0,05 0,15 0,05 0,15 0,06 0, ,04 0,15 0,04 0,15 0,05 0,16 0,05 0,17 0,06 0, ,04 0,15 0,05 0,16 0,05 0,18 0,06 0,20 0,07 0, ,04 0,17 0,05 0,18 0,05 0,20 0,06 0,22 0,07 0, ,04 0,15 0,05 0,16 0,05 0,18 0,06 0,20 0,07 0, ,04 0,17 0,05 0,18 0,05 0,20 0,06 0,22 0,07 0, ,04 0,15 0,05 0,16 0,05 0,18 0,06 0,20 0,07 0, ,04 0,15 0,05 0,16 0,05 0,18 0,06 0,20 0,07 0, ,04 0,15 0,05 0,16 0,05 0,18 0,06 0,20 0,07 0, ,04 0,16 0,05 0,17 0,05 0,18 0,06 0,20 0,07 0, ,04 0,16 0,05 0,17 0,05 0,18 0,06 0,20 0,07 0, ,04 0,16 0,05 0,17 0,05 0,18 0,06 0,20 0,07 0, ,04 0,16 0,05 0,17 0,05 0,18 0,06 0,20 0,07 0, ,04 0,11 0,04 0,12 0,05 0,15 0,06 0,15 0,06 0, ,04 0,11 0,04 0,12 0,05 0,15 0,06 0,15 0,06 0, ,04 0,12 0,04 0,13 0,05 0,15 0,05 0,16 0,05 0, ,04 0,12 0,04 0,13 0,05 0,15 0,05 0,16 0,05 0, ,04 0,10 0,04 0,11 0,05 0,13 0,05 0,14 0,05 0, ,04 0,11 0,04 0,12 0,05 0,14 0,05 0,15 0,06 0, ,04 0,10 0,04 0,11 0,05 0,13 0,05 0,14 0,05 0, ,07 0,20 0,07 0,22 0,08 0,24 0,10 0,25 0,1 0, ,07 0,19 0,07 0,20 0,08 0,22 0,10 0,24 0,1 0, ,07 0,20 0,07 0,20 0,08 0,22 0,10 0,25 0,1 0, ,07 0,18 0,07 0,18 0,08 0,20 0,10 0,23 0,1 0, ,07 0,19 0,07 0,20 0,08 0,21 0,10 0,25 0,1 0, ,07 0,19 0,07 0,20 0,08 0,21 0,10 0,25 0,1 0, ,07 0,19 0,07 0,20 0,08 0,21 0,10 0,25 0,1 0, ,07 0,19 0,07 0,20 0,08 0,21 0,10 0,25 0,1 0, ,06 0,12 0,07 0,14 0,08 0,15 0,10 0,16 0,10 0, ,06 0,12 0,07 0,14 0,08 0,15 0,10 0,18 0,10 0, ,06 0,12 0,07 0,14 0,08 0,15 0,10 0,18 0,10 0, ,06 0,12 0,07 0,14 0,08 0,15 0,10 0,18 0,10 0, ,06 0,13 0,07 0,16 0,08 0,15 0,10 0,15 0,10 0, ,06 0,13 0,07 0,16 0,08 0,15 0,10 0,15 0,10 0, ,06 0,13 0,07 0,16 0,08 0,15 0,10 0,15 0,10 0, ,06 0,13 0,07 0,16 0,08 0,15 0,10 0,15 0,10 0, ,06 0,13 0,07 0,16 0,08 0,15 0,10 0,15 0,10 0, ,06 0,15 0,07 0,16 0,08 0,18 0,10 0,18 0,10 0, ,06 0,15 0,07 0,16 0,08 0,18 0,10 0,18 0,10 0, ,04 0,09 0,04 0,10 0,05 0,10 0,05 0,12 0,05 0, ,06 0,14 0,07 0,14 0,08 0,15 0,10 0,16 0,10 0, ,03 0,07 0,04 0,08 0,04 0,08 0,05 0,08 0,05 0, ,03 0,07 0,04 0,08 0,04 0,08 0,05 0,08 0,05 0, ,03 0,07 0,04 0,08 0,04 0,08 0,05 0,08 0,05 0, ,03 0,07 0,04 0,08 0,04 0,08 0,05 0,08 0,05 0, ,03 0,07 0,04 0,08 0,04 0,08 0,05 0,08 0,05 0, ,03 0,07 0,04 0,08 0,04 0,08 0,05 0,08 0,05 0, ,03 0,07 0,04 0,08 0,04 0,08 0,05 0,08 0,05 0, ,03 0,07 0,04 0,08 0,04 0,08 0,05 0,08 0,05 0, ,03 0,07 0,04 0,08 0,04 0,08 0,05 0,08 0,05 0, ,04 0,10 0,04 0,10 0,07 0,10 0,05 0,12 0,06 0, ,04 0,10 0,04 0,10 0,07 0,10 0,05 0,12 0,06 0, V případě stacionárního vrtáku a rotujícího obrobku se vytváří při vrtání průchozích děr kruhový výstřižek s ostrými hranami. Dodržujte bezpečnostní předpisy. Proti odlétávajícím třískám zajistěte stroj ochraným krytem. V zájmu zajištění účinného odvádění třísky z otvoru musí tlak kapaliny být minimálně 5 bar. Optimální tlak chladicí kapaliny je > 15 bar.

8 NÁSTROJŮ - VÁŠ KOMPLETNÍ SORTIMENT PRO TŘÍSKOVÉ OBRÁBĚNÍ Tým Cutting Tools se stal vedoucím hráčem v oblasti technologií obrábění. Partneři a zákazníci mohou profitovat z kvalitní technické podpory, komplexního servisu a nejširší nabídky sortimentu na trhu společně s efektivním prodejem. Propojujeme odbornosti v technologiích zítřka počínaje digitalizací až po nanotechnologie, doplněné o odborné znalosti založené na dlouholetých zkušenostech. Nyní vše sjednocené pod jednou střechou. Cutting Solution by CERATIZIT to jsou odborné znalosti v oblasti obrábění a desetiletí trvající zkušenosti s výrobou nástrojů a břitových destiček ze slinutých karbidů. KOMET je na globální technologické špičce v oblasti vysoce přesného vrtání, vystružování, frézování a závitování. Stejně jako ostatní členové skupiny CERATIZIT se společnost KOMET, díky vývoji inovativních nástrojů, etabloval jako jeden ze špičkových výrobců vysoce kvalitních nástrojů na obrábění. Prostřednictvím evropské prodejní sítě a kvalitní technické podpory nabízí WNT nejen nejlepší servisní služby ve svém oboru, ale i díky propracované logistice široký sortiment nástrojů umožňujících komplexní obrábění. Zákazníkům tak poskytuje maximální efektivitu při obrábění. KLENK se zaměřuje především na letecký a kosmický průmysl a je lídrem v rotačních nástrojích pro vrtání, frézování, vystružování a srážení hran. Celá řada produktů je vyrobena na zakázku pro zákazníky po celém světě a jsou určeny pro obrábění součástí z CFRP, titanu, hliníku a oceli. CERATIZIT Česká republika s.r.o. Sokolovská 250 \ Velké Meziříčí \ Czech Republic T \ E. info.cesko@ceratizit.com KOMET GROUP CZ s.r.o. Přípotoční 1519/10b \ , Praha 10 \ Czech Republic T \ E. info.cz@kometgroup.com 10/
